光电式传感器
光电式传感器
●光电效应和光电元件●光电器件的特性
●光电耦合器件
●电荷耦合器件(CCD)●光电式传感器
光电式传感器
光电式传感器的概念
光电式传感器是以光电元件作为转化元件，可以将被测的非电量通过光量的变化再转化成电量的传感器。光电式传感器一般由光源、光学元件和光电元件三部分组成。
光电式传感器的物理基础是光电效应。
光电效应和光电元件
●外光电效应
●基于外光电效应的器件●内光电效应
●基于内光电效应的器件
基于外光电效应的器件 光电管
基于外光电效应的器件 光电倍增管
光电效应
●内光电效应之二(光生伏特效应)
?势垒效应(结光电效应)
?侧向光电效应
温度传感器的应用及原理 温度测量应用非常广泛，不仅生产工艺需要温度控制，有些电子产品还需对它们自身的温度进行测量，如计算机要监控CPU的温度，马达控制器要知道功率驱动IC的温度等等，下面介绍几种常用的温度传感器。 温度是实际应用中经常需要测试的参数，从钢铁制造到半导体生产，很多工艺都要依靠温度来实现，温度传感器是应用系统与现实世界之间的桥梁。本文对不同的温度传感器进行简要概述，并介绍与电路系统之间的接口。 热敏电阻器 用来测量温度的传感器种类很多，热敏电阻器就是其中之一。许多热敏电阻具有负温度系数(NTC)，也就是说温度下降时它的电阻值会升高。在所有被动式温度传感器中，热敏电阻的灵敏度(即温度每变化一度时电阻的变化)最高，但热敏电阻的电阻/温度曲线是非线性的。表1是一个典型的NTC热敏电阻器性能参数。 这些数据是对Vishay-Dale热敏电阻进行量测得到的，但它也代表了NTC热敏电阻的总体情况。其中电阻值以一个比率形式给出(R/R25)，该比率表示当前温度下的阻值与25℃时的阻值之比，通常同一系列的热敏电阻器具有类似的特性和相同电阻/温度曲线。以表1中的热敏电阻系列为例，25℃时阻值为10KΩ的电阻，在0℃时电阻为28.1KΩ，60℃时电阻为4.086KΩ；与此类似，25℃时电阻为5KΩ的热敏电阻在0℃时电阻则为 14.050KΩ。 图1是热敏电阻的温度曲线，可以看到电阻/温度曲线是非线性的。
虽然这里的热敏电阻数据以10℃为增量，但有些热敏电阻可以以5℃甚至1℃为增量。如果想要知道两点之间某一温度下的阻值，可以用这个曲线来估计，也可以直接计算出电阻值，计算公式如下： 这里T指开氏绝对温度，A、B、C、D是常数，根据热敏电阻的特性而各有不同，这些参数由热敏电阻的制造商提供。 热敏电阻一般有一个误差范围，用来规定样品之间的一致性。根据使用的材料不同，误差值通常在1%至10%之间。有些热敏电阻设计成应用时可以互换，用于不能进行现场调节的场合，例如一台仪器，用户或现场工程师只能更换热敏电阻而无法进行校准，这种热敏电阻比普通的精度要高很多，也要贵得多。 图2是利用热敏电阻测量温度的典型电路。电阻R1将热敏电阻的电压拉升到参考电压，一般它与ADC的参考电压一致，因此如果ADC的参考电压是5V，Vref 也将是5V。热敏电阻和电阻串联产生分压，其阻值变化使得节点处的电压也产生变化，该电路的精度取决于热敏电阻和电阻的误差以及参考电压的精度。
自考“机电一体化”专业衔接考试《传感器与检测技术》课程 实验环节实施方案 一、实验要求 根据《传感器与检测技术》课程教学要求，实验环节应要求完成3个实验项目。考虑到自考课程教学实际情况，结合我院实验室的条件，经任课教师、实验指导教师、教研室主任和我院学术委员会认真讨论，确定开设3个实验项目。实验项目、内容及要求详见我院编制的《传感器》课程实验大纲。 二、实验环境 目前，我院根据编制的《传感器》课程实验大纲，实验环境基本能满足开设的实验项目。实验环境主要设备为： 1、486微机配置 2、ZY13Sens12BB型传感器技术实验仪 三、实验报告要求与成绩评定 学生每完成一个实验项目，要求独立认真的填写实验报告。实验指导教师将根据学生完成实验的态度和表现，结合填写的实验报告评定实验成绩。成绩的评定按百分制评分。 四、实验考试 学生在完成所有实验项目后，再进行一次综合性考试。教师可以根据学生完成的实验项目，综合出3套考试题，由学生任选一套独立完成。教师给出学生实验考试成绩作为最终实验成绩上报。 五、附件
附件1 《传感器与检测技术》课程实验大纲 附件2 实验报告册样式 以上对《传感器与检测技术》课程实验的实施方案，妥否，请贵校批示。 重庆信息工程专修学院 2009年4月14日
附件1 《传感器与检测技术》课程实验教学大纲 实验课程负责人：段莉开课学期：本学期 实验类别：专业课程实验类型：应用性实验 实验要求：必修适用专业：机电一体化 课程总学时：15 学时课程总学分： 1分 《传感器与检测技术》课程实验项目及学时分配
实验一 金属箔式应变片性能—单臂电桥 一、 实验目的 1、观察了解箔式应变片的结构及粘贴方式。 2、测试应变梁变形的应变输出。 3、比较各桥路间的输出关系。 二、 实验内容 了解金属箔式应变片，单臂电桥的工作原理和工作情况。（用测微头实现） 三、 实验仪器 直流稳压电源、电桥、差动放大器、双平行梁测微头、一片应变片、电压表、主、副电源。 四、 实验原理 电阻丝在外力作用下发生机械变形时，其电阻值发生变化，这就是电阻应变效应，描述电阻应变效应的关系式为： R Ku R ?=式中 R R ?为电阻丝电阻相对变化，K 为应变灵敏系数, l u l ?=为电阻丝长度相对变化，金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件，通过它转换 被测部位受力状态变化、电桥的作用完成电阻到电压的比例变化，电桥的输出电压反映了相应的受力状态。对单臂电桥输出电压 14 O EKu U = 。 五、 实验注意事项 1、直流稳压电源打到±2V 档，电压表打到2V 档，差动放大增益最大。 2、电桥上端虚线所示的四个电阻实际上并不存在，仅作为一标记，让学生组桥容易。 3、做此实验时应将低频振荡器的幅度旋至最小，以减小其对直流电桥的影响。 六、 实验步骤 1、了解所需单元、部件在实验仪上的所在位置，观察梁上的应变片，应变片为棕色衬底箔式结构小方薄片。上下二片梁的外表面各贴二片受力应变片和一片补偿应变片，测微头在双平行梁前面的支座上，可以上、下、前、后、左、右调节。 2、将差动放大器调零：用连线将差动放大器的正（＋）、负（－）、地短接。将差动放大器的输出端与电压表的输入插口Vi 相连；开启主、副电源；调节差动放大器的增益到最大位置，然后调整差动放大器的调零旋钮使电压表显示为零，关闭主、副电源，拆去实验连线。 3、根据图１接线。R1、R2、R3为电桥单元的固定电阻。R X =R4为应变片；将稳压电源的切换开关置±4V 档，电压表置20V 档。调节测微头脱离双平行梁，开启主、副电源，调节电桥平衡网络中的W1，使电压表显示为零，然后将电压表置2V 档，再调电桥W1（慢慢地调），使电压表显示为零。
第1章传感器基础理论思考题与习题答案 1.1什么是传感器？（传感器定义） 解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。 1.2传感器特性在检测系统中起到什么作用？ 解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。通常把传感器的特性分为两种：静态特性和动态特性。静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。 1.3传感器由哪几部分组成？说明各部分的作用。 解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图1.1所示。 1.4传感器的性能参数反映了传感器的什么关系？静态参数有哪些？各种参数代表什么意 义？动态参数有那些？应如何选择？ 解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。意义略（见书中）。动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。 1.5某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。 解：其灵敏度 3 3 30010 60 510 U k X - - ?? === ?? 1.6某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=0.2mV/℃、
第一章测量技术基础 检测系统的基本概念 检测系统(测试系统 /测量系统 1、定义:确定被测对象的属性和量值为目的的全部操作 2、被测对象:宇宙万物(固液气体、动物、植物、天体…… 3、被测信息:物理量(光、电、力、热、磁、声、… 化学量(PH 、成份… 生物量(酶、葡萄糖、… 4检测技术是实验科学的一部分, 主要研究各种物理量的测量原理和信号分析处理方法。 检测技术是信息技术的重要组成部分, 它所研究的内容是信息的提取与处理的理论、方法和技术。 5信息与信号 信息是指客观世界物质运动的内容。 如:天气较冷、某处地震、刀具发生了磨损、李四病了。 信号是指信息的表现形式。 如:刀具磨损,切削力会加大;李四病了,可能会发烧;等等。 6检测技术是进行各种科学实验研究和生产过程参数测量必不可少的手段, 起着人的感官的作用。
简单的检测系统可以只有一个模块, 如玻璃管温度计。它直接将被测温度变化转化为液面示值。没有电量转换和分析电路,很简单,但精度低,无法实现测量自动化。 为提高测量精度和自动化程度, 以便于和其它环节一起构成自动化装置, 通常先将被测物理量转换为电量,再对电信号进行处理和输出。 B ……在电工、电子等课程中讲授,大多数不属于本课程的范围。 检测系统的组成 一般说来,检测系统由传感器、中间变换装置和显示记录装置三部分组成。 传感器将被测物理量 (如噪声 , 温度检出并转换为电量,中间变换装置对接收到的电信号用硬件电路进行分析处理或经 A/D变换后用软件进行信号分析,显示记录装置则将测量结果显示出来,提供给观察者或其它自动控制装置。 第二章传感器概述 传感器的组成和分类 一、传感器定义 传感器是一种以一定的精确度把被测量转成与之有确定关系的, 便于应用的某种物理量的测量装置。 传感器名称:变送器、变换器、探测器、敏感元件、换能器、一次仪表、探头等 二、传感器的组成 三、传感器的分类 按被测参数分类:温度、压力、位移、速度等
《传感器原理与应用》作业参考答案 作业一 1.传感器有哪些组成部分在检测过程中各起什么作用 答：传感器通常由敏感元件、传感元件及测量转换电路三部分组成。 各部分在检测过程中所起作用是：敏感元件是在传感器中直接感受被测量，并输出与被测量成一定联系的另一物理量的元件，如电阻式传感器中的弹性敏感元件可将力转换为位移。传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件，如应变片可将应变转换为电阻量。测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。 2.传感器有哪些分类方法各有哪些传感器 答：按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器；按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等；按输出量形类分有模拟式、数字式和开关式；按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。 3.测量误差是如何分类的 答：按表示方法分有绝对误差和相对误差；按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。 4.弹性敏感元件在传感器中起什么作用 答：弹性敏感元件在传感器技术中占有很重要的地位，是检测系统的基本元件，它能直接感受被测物理量（如力、位移、速度、压力等）的变化，进而将其转化为本身的应变或位移，然后再由各种不同形式的传感元件将这些量变换成电量。 5.弹性敏感元件有哪几种基本形式各有什么用途和特点 答：弹性敏感元件形式上基本分成两大类，即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。 变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。实心等截面轴在力的作用下其位移很小，因此常用它的应变作为输出量。它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。空心圆柱体的灵敏度相对实心轴要高许多，在同样的截面积下，轴的直径可加大数倍，这样可提高轴的抗弯能力，但其过载能力相对弱，载荷较大时会产生较明显的桶形形变，使输出应变复杂而影响精度。环状敏感元件一般为等截面圆环结构，圆环受力后容易变形，所以它的灵敏度较高，多用于测量较小的力，缺点是圆环加工困难，环的各个部位的应变及应力都不相等。悬臂梁的特点是结构简单，易于加工，输出位移(或应变)大，灵敏度高，所以常用于较小力的测量。扭转轴式弹性敏感元件用于测量力矩和转矩。 变换压力的弹性敏感元件通常有弹簧管、波纹管、等截面薄板、波纹膜片和膜盒、薄壁圆筒和薄壁半球等。弹簧管可以把压力变换成位移，且弹簧管的自由端的位移量、中心角的变化量与压力p成正比，其刚度较大，灵敏度较小，但过载能力强，常用于测量较大压力。波纹管的线性特性易被破坏，因此它主要用于测量较小压力或压差测量中。 作业二 1.何谓电阻式传感器它主要分成哪几种 答：电阻式传感器是将被测量转换成电阻值，再经相应测量电路处理后，在显示器记录仪上显示或记
“传感器与检测技术”实验报告 学号： 913110200229 姓名：杨薛磊 序号： 83
实验一电阻应变式传感器实验 （一）应变片单臂电桥性能实验 一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。 二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。此类传感器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在机械加工、计量、建筑测量等行业应用十分广泛。 三、需用器件与单元：主机箱中的±2V～±10V（步进可调）直流稳压电源、±15V直流 1位数显万用表（自备）。 稳压电源、电压表；应变式传感器实验模板、托盘、砝码； 4 2 四、实验步骤： 应变传感器实验模板说明：应变传感器实验模板由应变式双孔悬臂梁载荷传感器（称重传感器）、加热器+5V电源输入口、多芯插头、应变片测量电路、差动放大器组成。实验模板中的R1(传感器的左下)、R2(传感器的右下)、R3(传感器的右上)、R4(传感器的左上)为称重传感器上的应变片输出口；没有文字标记的5个电阻符号是空的无实体，其中4个电阻符号组成电桥模型是为电路初学者组成电桥接线方便而设；R5、R6、R7是350Ω固定电阻，是为应变片组成单臂电桥、双臂电桥（半桥）而设的其它桥臂电阻。加热器+5V是传感器上的加热器的电源输入口，做应变片温度影响实验时用。多芯插头是振动源的振动梁上的应变片输入口，做应变片测量振动实验时用。
传感器原理与应用心得 张宝龙电信工二班201400121099 传感器应用极其广泛，而且种类繁多，涉及的学科也很多，通过对传感器的学习让我基本了解了传感器的基本概念及传感器的静、动态特性电阻式、电感式传感器的结构、工作原理及应用。 传感器的特性主要是指输出入输入之间的关系。当输入量为常量或变化很慢时，其关系为静态特性。当输入量随时间变换较快时，其关系为动态特性。 传感器的静态特性是指对静态的输入信号，传感器的输出量与输入量之间所具有相互关系。因为这时输入量和输出量都和时间无关，所以它们之间的关系，即传感器的静态特性可用一个不含时间变量的代数方程，或以输入量作横坐标，把与其对应的输出量作纵坐标而画出的特性曲线来描述。表征传感器静态特性的主要参数有：线性度、灵敏度、迟滞、重复性、漂移等。 所谓动态特性，是指传感器在输入变化时，它的输出的特性。在实际工作中，传感器的动态特性常用它对某些标准输入信号的响应来表示。这是因为传感器对标准输入信号的响应容易用实验方法求得，并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系，往往知道了前者就能推定后者。最常用的标准输入信号有阶跃信号和正弦信号两种，所以传感器的动态特性也常用阶跃响应和频率响应来表示。 传感器的作用主要是感受和响应规定的被测量，并按一定规律
将其转换成有用输出，特别是完成非电量到电量的转换。传感器的组成并无严格的规定。一般说来，可以把传感器看做由敏感元件和变换元件两部分组成，。 通过最近的学习，是我了解到在实际中使用传感器的选择一定要慎重。我们可以根据测量对象与测量环境确定传感器的类型。其次，当我们在选择传感器时要注意传感器的灵敏度，频率响应范围，线性范围，稳定性，精度等。 人们为了从外界获取信息，必须借助于感觉器官。而单靠人们自身的感觉器官，在研究自然现象和规律以及生产活动中它们的功能就远远不够了。为适应这种情况，就需要传感器。因此可以说，传感器是人类五官的延长，又称之为电五官。 新技术革命的到来，世界开始进入信息时代。在利用信息的过程中，首先要解决的就是要获取准确可靠的信息，而传感器是获取自然和生产领域中信息的主要途径与手段。 通过对这门课的学习开阔了我的视野，让我了解了以前没有了解的东西。在老师的指导下让我明白了学习要有自觉性，要自己积极主动地去学习。
精品资料 “传感器与检测技术”实验报告 序号实验名称 1 电阻应变式传感器实验 2 电感式传感器实验 学号： 3 电容传感器实验913110200229 姓名：杨薛磊 序号：83
实验一电阻应变式传感器实验 （一）应变片单臂电桥性能实验 一、实验目的：了解电阻应变片的工作原理与应用并掌握应变片测量电路。 二、基本原理：电阻应变式传感器是在弹性元件上通过特定工艺粘贴电阻应变片来组成。 一种利用电阻材料的应变效应将工程结构件的内部变形转换为电阻变化的传感器。此类传感 器主要是通过一定的机械装置将被测量转化成弹性元件的变形，然后由电阻应变片将弹性元 件的变形转换成电阻的变化，再通过测量电路将电阻的变化转换成电压或电流变化信号输出。 它可用于能转化成变形的各种非电物理量的检测，如力、压力、加速度、力矩、重量等，在 机械加工、计量、建筑测量等行业应用十分广泛。 三、需用器件与单元：主机箱中的± 2V ～± 10V （步进可调）直流稳压电源、±15V 直 流稳压电源、电压表；应变式传感器实验模板、托盘、砝码； 4 12位数显万用表（自备）。 四、实验步骤： 应变传感器实验模板说明：应变传感器实验模板由应变式双孔悬臂梁载荷传感器（称重传感器）、加热器 +5V 电源输入口、多芯插头、应变片测量电路、差动放大器组成。实验模 板中的 R1( 传感器的左下 )、R2( 传感器的右下 )、R3( 传感器的右上 )、R4( 传感器的左上)为称重传感器上的应变片输出口；没有文字标记的 5 个电阻符号是空的无实体，其中 4 个电阻 符号组成电桥模型是为电路初学者组成电桥接线方便而设；R5、R 6、R7是 350 Ω固定电阻， 是为应变片组成单臂电桥、双臂电桥（半桥）而设的其它桥臂电阻。加热器+5V是传感器 上的加热器的电源输入口，做应变片温度影响实验时用。多芯插头是振动源的振动梁上的应 变片输入口，做应变片测量振动实验时用。 1、将托盘安装到传感器上，如图 1 —4 所示。
常用传感器的工作原理及应用
3.1.1电阻式传感器的工作原理 应变：物体在外部压力或拉力作用下发生形变的现象 弹性应变：当外力去除后，物体能够完全恢复其尺寸和形状的应变 弹性元件：具有弹性应变特性的物体 3.1.3电阻应变式传感器 电阻应变式传感器利用电阻应变片将应变转换为电阻值变化的传感器。 工作原理：当被测物理量作用于弹性元件上，弹性元件在力、力矩或压力等的作用下发生变形，产生相应的应变或位移，然后传递给与之相连的应变片，引起应变片的电阻值变化，通过测量电路变成电量输出。输出的电量大小反映被测量的大小。 结构：应变式传感器由弹性元件上粘贴电阻应变片构成。 应用：广泛用于力、力矩、压力、加速度、重量等参数的测量。 1．电阻应变效应 ○
电阻应变片的工作原理是基于应变效应，即导体或半导体材料在外界力的作用下产生机械变形时，其电阻值相应发生变化，这种现象称为“应变效应”。 2．电阻应变片的结构 基片 b l 电阻丝式敏感栅 金属电阻应变片的结构 4．电阻应变式传感器的应用 （1）应变式力传感器 被测物理量：荷重或力 一
二 主要用途：作为各种电子称与材料试验机的 测力元件、 发动机的推力测试、水坝坝体承载状况监测等。 力传感器的弹性元件：柱式、筒式、环式、悬臂式等 （2）应变式压力传感器 主要用来测量流动介质的动态或静态压力 应变片压力传感器大多采用膜片式或筒式 弹性元件。 （3）应变式容器内液体重量传感器 感压膜感受上面液体的压力。 （4）应变式加速度传感器 用于物体加速度的测量。 依据：a =F/m 。 3.2电容式传感器 3.2.1电容式传感器的工作原理 由绝缘介质分开的两个平行金属板组成的 平板电容器，如果不考虑边缘效应，其电容量为 当被测参数变化使得S 、d 或ε发生变化时， 电容量C 也随之变化。 d S C ε=
一：填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件， 测量电路三个部分组成。 2.半导体应变计应用较普遍的有体型、薄膜型、扩散型、外延型等。 3.光电式传感器是将光信号转换为电信号的光敏元件，根据光电效应可以分为 外光电效应，光电效应，热释电效应三种。 4.亮电流与暗电流之差称为光电流。 5.光电管的工作点应选在光电流与阳极电压无关的饱和区域。 6.金属丝应变传感器设计过程中为了减少横向效应，可采用直线栅式应变计 和箔式应变计结构。 7.反射式光纤位移传感器在位移-输出曲线的前坡区呈线性关系，在后坡区与 距离的平方成反比关系。 8.根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感 器。 9.画出达林顿光电三极管部接线方式： U CE 10.灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示k（x）=Δy/Δx 。 11.线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端基线性度、独立线性度、最小二乘法线性度等。最常用的是最
小二乘法线性度。 12.根据敏感元件材料的不同，将应变计分为金属式和半导体式两大 类。 13.利用热效应的光电传感器包含光---热、热---电两个阶段的信息变换过程。 14.应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿 法、计算机补偿法、应变计补偿法、热敏电阻补偿法。 15.应变式传感器一般是由电阻应变片和测量电路两部分组成。 16.传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 17.在光照射下，电子逸出物体表面向外发射的现象称为外光电效应，入 射光强改变物质导电率的物理现象称为光电效应。 18.光电管是一个装有光电阴极和阳极的真空玻璃管。 19.光电管的频率响应是指一定频率的调制光照射时光电输出的电流随频率变 化的关系，与其物理结构、工作状态、负载以及入射光波长等因素有关。多数光电器件灵敏度与调制频率的关系为Sr（f）=Sr。/(1+4π2f2τ2) 20.光电效应可分为光电导效应和光生伏特效应。 21.国家标准GB 7665--87对传感器下的定义是：能够感受规定的被测量并按照 一定的规律转换成可用输出信号的器件或装置，通常由敏感元件和转换元件组成。 22.传感器按输出量是模拟量还是数字量，可分为模拟量传感器和数字量传感器 23.传感器静态特性的灵敏度用公式表示为：k(x)=输出量的变化值/输入量的变 化值=△y/△x 24.应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；
传感器与自动检测技术验 指导书 张毅李学勤编著 重庆邮电学院自动化学院 2004年9月
目录 C S Y-2000型传感器系统实验仪介绍 (1) 实验一金属箔式应变片测力实验（单臂单桥） (3) 实验二金属箔式应变片测力实验（交流全桥） (6) 实验三差动式电容传感器实验 (9) 实验四热敏电阻测温实验 (12) 实验五差动变压器性能测试 (14) 实验六霍尔传感器的特性研究 (17) 实验七光纤位移传感器实验 (21)
CSY-2000型传感器系统实验仪介绍 本仪器是专为《传感器与自动检测技术》课程的实验而设计的，系统包括差动变压器、电涡流位移传感器、霍尔式传感器、热电偶、电容式传感器、热敏电阻、光纤传感器、压阻式压力传感器、压电加速度计、压变式传感器、PN结温度传感器、磁电式传感器等传感器件，以及低频振荡器、音频震荡器、差动放大器、相敏检波器、移相器、低通滤波器、涡流变换器等信号和变换器件，可根据需要自行组织大量的相关实验。 为了更好地使用本仪器，必须对实验中使用涉及到的传感器、处理电路、激励源有一定了解，并对仪器本身结构、功能有明确认识，做到心中有数。 在仪器使用过程中有以下注意事项： 1、必须在确保接线正确无误后才能开启电源。 2、迭插式插头使用中应注意避免拉扯，防止插头折断。 3、对从各电源、振荡器引出的线应特别注意，防止它们通过机壳造成短路，并 禁止将这些引出线到处乱插，否则很可能引起一起损坏。 4、使用激振器时注意低频振荡器的激励信号不要开得太大，尤其是在梁的自振 频率附近，以免梁振幅过大或发生共振，引起损坏。 5、尽管各电路单元都有保护措施，但也应避免长时间的短路。 6、仪器使用完毕后，应将双平行梁用附件支撑好，并将实验台上不用的附件撤 去。 7、本仪器如作为稳压电源使用时，±15V和0~±10V两组电源的输出电流之和 不能超过1.5A，否则内部保护电路将起作用，电源将不再稳定。 8、音频振荡器接小于100Ω的低阻负载时，应从LV插口输出，不能从另外两个 电压输出插口输出。

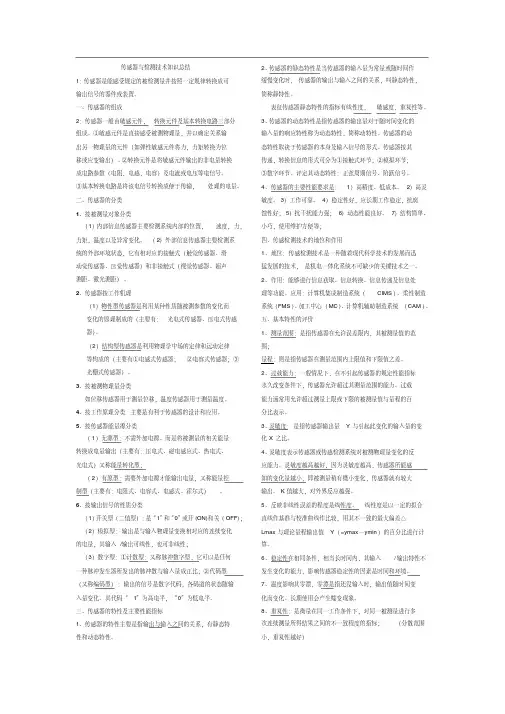

传感器原理及其应用 第一章传感器的一般特性 1）信息技术包括计算机技术、通信技术和传感器技术，是现代信息产业的三大支柱。 2）传感器又称变换器、探测器或检测器，是获取信息的工具 广义：传感器是一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。 狭义：能把外界非电信息转换成电信号输出的器件。 国家标准（GB7665-87）：定义：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置。 3）传感器的组成： 敏感元件是直接感受被测量，并输出与被测量成确定关系的某一物理量的元件。 转换元件：将敏感元件输出的非电物理量转换成电路参数或电量。 基本转换电路：上述电路参数接入基本转换电路（简称转换电路），便可转换成电量输出。 4）传感器的静态性能指标 （1）灵敏度 定义: 传感器输出量的变化值与相应的被测量（输入量）的变化值之比, 传感器输出曲线的斜率就是其灵敏度。 ①纯线性传感器灵敏度为常数，与输入量大小无关；②非线性传感器灵敏度与x有关。（2）线性度 定义:传感器的输入-输出校准曲线与理论拟合直线之间的最大偏离与传感器满量程输出之比，称为传感器的“非线性误差”或“线性度”。 线性度又可分为： ①绝对线性度：为传感器的实际平均输出特性曲线与理论直线的最大偏差。 ②端基线性度：传感器实际平均输出特性曲线对端基直线的最大偏差。 端基直线定义：实际平均输出特性首、末两端点的连线。 ③零基线性度：传感器实际平均输出特性曲线对零基直线的最大偏差。 ④独立线性度：以最佳直线作为参考直线的线性度。 ⑤最小二乘线性度：用最小二乘法求得校准数据的理论直线。 （3）迟滞 定义：对某一输入量，传感器在正行程时的输出量不同于其在反行程时的输出量，这一现象称为迟滞。 即：传感器在正(输入量增大)反（输入量减小）行程中输出输入曲线不重合称为迟滞。 （4）重复性 定义：在相同工作条件下，在一段短的时间间隔内，同一输入量值多次测量所得的输
第1章传感器基础理论思考题与习题答案 什么是传感器（传感器定义） 解：能够感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置，通常由敏感元件、转换元件和调节转换电路组成。 传感器特性在检测系统中起到什么作用 解：传感器的特性是指传感器的输入量和输出量之间的对应关系，所以它在检测系统中的作用非常重要。通常把传感器的特性分为两种：静态特性和动态特性。静态特性是指输入不随时间而变化的特性，它表示传感器在被测量各个值处于稳定状态下输入输出的关系。动态特性是指输入随时间而变化的特性，它表示传感器对随时间变化的输入量的响应特性。 传感器由哪几部分组成说明各部分的作用。 解：传感器通常由敏感元件、转换元件和调节转换电路三部分组成。其中，敏感元件是指传感器中能直接感受或响应被测量的部分，转换元件是指传感器中能将敏感元件感受或响应的被测量转换成电信号的部分，调节转换电路是指将非适合电量进一步转换成适合电量的部分，如书中图所示。 传感器的性能参数反映了传感器的什么关系静态参数有哪些各种参数代表什么意义动态参数有那些应如何选择 解：在生产过程和科学实验中，要对各种各样的参数进行检测和控制，就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量，这取决于传感器的基本特性，即输出—输入特性。衡量静态特性的重要指标是线性度、灵敏度，迟滞和重复性等。意义略（见书中）。动态参数有最大超调量、延迟时间、上升时间、响应时间等，应根据被测非电量的测量要求进行选择。 某位移传感器，在输入量变化5mm时，输出电压变化为300mV，求其灵敏度。 解：其灵敏度 3 3 30010 60 510 U k X - - ?? === ?? 某测量系统由传感器、放大器和记录仪组成，各环节的灵敏度为：S1=℃、S2=mV、S3=V，求系统的总的灵敏度。 某线性位移测量仪，当被测位移由变到时，位移测量仪的输出电压由减至，求该仪器的灵敏度。
:填空题（每空1分） 1.依据传感器的工作原理，传感器分敏感元件，转换元件 测量电路三个部分组成。 2.金属丝应变传感器设计过程中为了减少横向效应，可米用直线栅式应变计 和箔式应变计结构。 3. 根据热敏电阻的三种类型，其中临界温度系数型最适合开关型温度传感器 4. 灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为：传 感器输出量的变化值与相应的被测量的变化值之比，用公式表示 k （x）=△ y△ x。 5. 线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同，线性度分为理论线性度、端 基线性度、独立线性度、最小二乘法线性度等。最常用的是最小二乘法线性 度。 6. 根据敏感元件材料的不同，将应变计分为金属式和半导体式两大类。 7. 应变传感器设计过程中，通常需要考虑温度补偿，温度补偿的方法电桥补偿法、 计算机补偿法、应变计补偿法、热敏电阻补偿法。 8. 应变式传感器一般是由电阻应变片和测量电路两部分组成。 9. 传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 10. 国家标准GB7665--87对传感器下的定义是：能够感受规定的被测量并按照一定 的规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。11. 传感器按输出量是模拟量还是数字量， 可分为模拟量传感器和数字量传感器12. 传感器静态特性的灵敏度用公式表示为：心）=输出量的变化值/输入量的变化 值=△ y/ △ x 13. 应变计的粘贴对粘贴剂的要求主要有：有一定的粘贴强度；能准确传递应变；蠕 变小；机械滞后小；耐疲劳性好；具有足够的稳定性能：对弹性元件和应变计不产生化学腐蚀作用；有适当的储存期；应有较大的温度适用范围。 14. 根据传感器感知外界信息所依据的基本校园，可以将传感器分成三大类：物理传 感器，化学传感器，生物传感器。
第1章 传感器的一般特性 1.1 什么叫传感器？它由哪几部分组成？并说出各部分的作用及其相互间的关系。 1.2 简述传感器的作用和地位及其传感器技术的发展方向。 1.3 传感器的静态特性指什么？衡量它的性能指标主要有哪些？ 1.4 传感器的动态特性指什么？常用的分析方法有哪几种？ 1.5 传感器的标定有哪几种？为什么要对传感器进行标定？ 1.6 某传感器给定精度为2%F·S ，满度值为50mV ，零位值为10mV ，求可能出现的最大误差δ(以mV 计)。当传感器使用在满量程的1/2和1/8时，计算可能产生的测量百分误差。由你的计算结果能得出什么结论? 解：满量程（F?S ）为50﹣10=40(mV) 可能出现的最大误差为： δ＝40?2%=0.8(mV) 当使用在1/2和1/8满量程时，其测量相对误差分别为： % 4%10021408.01=??=γ % 16%10081408 .02=??=γ 结论：测量值越接近传感器（仪表）的满量程，测量误差越小。 1.7 有两个传感器测量系统，其动态特性可以分别用下面两个微分方程描述，试求这两个系统的时间常数τ和静态灵敏度K 。 1) T y dt dy 5105.1330 -?=+ 式中, y ——输出电压，V ；T ——输入温度，℃。 2) x y dt dy 6.92.44 .1=+ 式中，y ——输出电压，μV ；x ——输入压力，Pa 。 解：根据题给传感器微分方程，得 (1) τ=30/3=10(s)， K=1.5 10 5/3=0.5 10 5(V/℃)； (2) τ=1.4/4.2=1/3(s)， K=9.6/4.2=2.29(μV/Pa)。 1.8 已知一热电偶的时间常数τ=10s ，如果用它来测量一台炉子的温度，炉内温度在540℃至500℃之间接近正弦曲线波动，周期为80s ，静态灵敏度K=1。试求该热电偶输出的最大值和最小值。以及输入与输出之间的相位差和滞后时间。 解：依题意，炉内温度变化规律可表示为 x(t) =520+20sin(ωt)℃ 由周期T=80s ，则温度变化频率f =1/T ，其相应的圆频率 ω=2πf =2π/80=π/40； 温度传感器（热电偶）对炉内温度的响应y(t)为 y(t)=520+Bsin(ωt+?)℃ 热电偶为一阶传感器，其动态响应的幅频特性为 ()()786 010******** 2 2 .B A =??? ? ???π+= ωτ+== ω 因此，热电偶输出信号波动幅值为 B=20?A(ω)=20?0.786=15.7℃ 由此可得输出温度的最大值和最小值分别为 y(t)|m ax =520+B=520+15.7=535.7℃ y(t)|m in =520﹣B=520-15.7=504.3℃ 输出信号的相位差?为 ?(ω)= -arctan(ωτ)= -arctan(2π/80?10)= -38.2? 相应的时间滞后为
传感器及应用教学大纲 一、课程说明 课程性质：专业核心课 课程描述： “传感器技术”是电子、机电与自动控制类专业的专业核心课，是必修课。通过本课程的学习，学生能了解传感器的基本概念、传感器的构成、传感器工作的有关定律、传感器的作用、传感器和现代检测技术发展的趋势。其作用是通过本课程的学习，培养学生利用现代电子技术、传感器技术和计算机技术解决生产实际中信息采集与处理问题的能力，为工业测控系统的设计与开发奠定基础。知识目标：掌握主要传感器的原理、特性，各种应用条件下传感器的选用原则和应用电路设计。 技能目标：独立分析、解决传感器方面问题的能力；利用网络、数据手册、厂商名录等获取和查阅传感器技术资料的能力。 素质目标：具有较强的专业素质，不断进行创新。 教学重点与难点： 课程重点：电阻式、电感式传感器的原理与应用，霍尔式传感器，电流、电压传感器。 课程难点：各种传感器的温度误差与补偿，电容式传感器的屏蔽技术，光纤传感器的原理。 适用专业：机电一体化、电气自动化专业 学时数：80学时 二、教学目的与内容 1 传感器技术基础（2学时） 教学目的与要求： 明确“传感器技术”在专业培养计划中的地位，课程的性质、任务和大体内容，传感器在现代生产、生活中的作用。了解检测技术与传感器的定义、组成、作用和分类，了解传感器的静、动态特性，掌握传感器常用的技术指标。 教学重点与难点： 教学重点：传感器的定义、组成和作用 教学难点：传感器的技术指标 教学内容： 1）传感器简介 （1）传感器的定义
（2）传感器的组成与作用 2）传感器的分类 （1）按工作原理分 （2）按被测量分 （3）按输出信号性质分 3）传感器的特性及主要技术指标 （1）静态特性和动态特性 （2）主要技术指标 2 电阻式传感器（6学时） 教学目的与要求： 理解电阻式传感器的组成和基本原理，了解电阻式传感器的常用类型。掌握应变片式传感器的形式、特点、应用方法和转换电路。 教学重点与难点： 教学重点：电阻式传感器的组成和基本原理 教学难点：电阻应变片的工作原理 教学内容： 1）电位器式传感器（2学时） （1）电位器式传感器的基本工作原理 （2）电位器式传感器的输出特性 （3）电位器式传感器的特性 （4）电位器式位移传感器 2）应变式传感器（2学时） （1）电阻应变片的结构和工作原理 （2）电阻应变片的特性 （3）测量电路 （4）温度误差与补偿 3）压阻式传感器（2学时） （1）压阻效应 （2）结构与特性 （3）固态压阻传感器测量电路 （4）温度补偿 3 变磁阻式传感器（4学时） 教学目的与要求： 掌握三种变磁阻式传感器（电感式传感器、差分变压器式传感器、电涡流式传感器）的基本结构和工作原理，了解上述传感器将非电量信号转换成电信号的过程，了解三种变磁阻式传感器的特点、
本文档根据老师最后一次课上课时所说的相关内容并根据我自己的个人情况简要整理，相对简洁，和大家分享一下。考虑到老师说的内容和考试内容相比，可能不够完整；而且个人水平有限，不可能把握的很准确，所以只是参考而已。。。建议大家根据自己的理解补充完善~ 第一章：传感器概论 1、传感器的定义：传感器（或敏感元件）基于一定的变换原理/规律将被测量（主要是非电量的测量，可采用非电量电测技术）转换成电量信号。变换原理/规律涉及到物理、化学、生物学、材料学等学科。 2、传感器的组成：传感器一般由敏感元件（将非电量变成某一中间量）、转换元件（将中间量转换成电量）、测量电路（将转换元件输出的电量变换成可直接利用的电信号）三部分组成，有的传感器还需加上辅助电源。 3、传感器的分类 按变换原理分类——>利用不同的效应构成物理型、化学型、生物型等传感器。 按构成原理分类： 结构型：依靠机械结构参数变化来实现变换。 物性型：利用材料本身的物理性质来实现变换。 按输入量的不同分类——>温度、压力、位移、流量、速度等传感器 按变换工作原理分类: 电路参数型:电阻型、电容型、电感型传感器 按参电量如：Q（电量）、I、U、E 等分类:磁电型、热电型、压电型、霍尔型、光电式传感器 4、传感器技术的发展动向： 教材表述：发现新现象、开发新材料、采用微细加工技术、研制多功能集成传感器、智能化传感器、新一代航天传感器、仿生传感器 老师表述：微型化、集成化、廉价。 第二章：传感器的一般特性 1、静态特性 检测系统的四种典型静态特性 线性度：传感器的输出与输入之间的线性程度。传感器的理想输出-输入特性是线性的。 灵敏度：系统在静态工作的条件下，其单位输入所产生的输出，实为拟合曲线上某点的斜率。 即S N=输入量的变化/输出量的变化=dy/dx 迟滞性：特性表明传感器在正（输入量增大）反（输入量减小）行程期间输出-输入特性曲线不重合的程度。 （产生的原因：传感器机械部分存在的不可避免的缺陷。） 重复性：重复性表示传感器在输入量按同一方向作全量程多次测量时所得特性曲线不一致程度。曲线的重复性好，误差也小。产生的原因与迟滞性类似。 精确度. 测量范围和量程. 零漂和温漂. 2、动态特性：（传感器对激励（输入）的响应（输出）特性） 动态误差：输出信号不与输入信号具有完全相同的时间函数，它们之间的差异。包括：稳态动态误差、暂态动态误差
实验一压阻式压力传感器的压力测量实验第一部分：压阻式压力传感器 一、实验目的：了解扩散硅压阻式压力传感器测量压力的原理和方法。 二、基本原理：扩散硅压阻式压力传感器在单晶硅的基片上扩散出P型或N型电阻条，接成电桥。在压力作用下根据半导体的压阻效应，基片产生应力，电阻条的电阻率产生很大变化，引起电阻的变化，我们把这一变化引入测量电路，则其输出电压的变化反映了所受到的压力变化。 三、需用器件与单元：压力源(已在主控箱)、压力表、压阻式压力传感器、压力传感器实验模板、流量计、三通连接导管、数显单元、直流稳压源±4V、±15V。 四、实验步骤： 1、这里选用的差压传感器两只气咀中，一只为高压咀，另一只为低压咀。本实验模板连接见图1-1，压力传感器有4端：3端接+2V电源，1端接地线，2端为U0+，4端为U0-。1、 2、 3、4端顺序排列见图1-1。端接线颜色通过观察传感器引脚号码判别。 2、实验模板上R w2用于调节零位，R w2可调放大倍数，按图1-1接线，模板的放大器输出V02引到主控箱数显表的V i插座。将显示选择开关拨到合适档位，反复调节R w2(R w1旋到满度的1/3)使数显表显示为零。 3、先松开流量计下端进气口调气阀的旋钮，开通流量计。 图1-1 压力传感器压力实验接线图 4、合上主控箱上的气源开关K3，启动压缩泵，此时可看到流量计中的滚珠
浮起悬于玻璃管中。 5、逐步关小流量计旋钮，使标准压力表指示某一刻度。 6、仔细地逐步由小到大调节流量计旋钮，使在4～14KP之间每上升1KP 分别读取压力表读数，记下相应的数显表值列于表(1-1) 表(1-1)压力传感器输出电压与输入压力值 思考题 1、计算本系统的灵敏度和非线性误差。 2、如果本实验装置要成为一个压力计，则必须对电路进行标定，方法如下：输入4KPa气压，调节R w2(低限调节)使数显表显示0.400V，当输入12KPa气压，调节R w1(高限调节)，使数显表显示1.200V这个过程反复调节直到足够的精度即可。 3、利用本系统如何进行真空度测量？ 第二部分： 扩散硅压阻式压力传感器差压测量 一、实验目的：了解利用压阻式压力传感器进行差压测量的方法。 二、基本原理：压阻式压力传感器的硅膜片受到两个压力P1和P2作用时由于它们对膜片产生的应力正好相反，因此作用在压力膜片上是ΔP=P1-P2，从而可以进行差压测量。 三、需用器件与单元：实验八所用器件和单元、压力气囊。 四、实验步骤： 请同学们自拟一个差压测量的方法，并记录实验数据。
习题集及答案 第1章概述 1.1 什么是传感器？按照国标定义，“传感器”应该如何说明含义？ 1.2 传感器由哪几部分组成？试述它们的作用及相互关系。 1.3传感器如何分类？按传感器检测的畴可分为哪几种？ 答案 1.1答： 从广义的角度来说，感知信号检出器件和信号处理部分总称为传感器。我们对传感器定义是：一种能把特定的信息（物理、化学、生物）按一定规律转换成某种可用信号输出的器件和装置。从狭义角度对传感器定义是：能把外界非电信息转换成电信号输出的器件。 我国国家标准（GB7665—87）对传感器（Sensor/transducer）的定义是：“能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置”。定义表明传感器有这样三层含义：它是由敏感元件和转换元件构成的一种检测装置；能按一定规律将被测量转换成电信号输出；传感器的输出与输入之间存在确定的关系。按使用的场合不同传感器又称为变换器、换能器、探测器。 1.2答： 组成——由敏感元件、转换元件、基本电路组成； 关系，作用——传感器处于研究对象与测试系统的接口位置，即检测与控制之首。传感器是感知、获取与检测信息的窗口，一切科学研究与自动化生产过程要获取的信息都要通过传感器获取并通过它转换成容易传输与处理的电信号，其作用与地位特别重要。 1.3答：（略）答： 按照我国制定的传感器分类体系表，传感器分为物理量传感器、化学量传感器以及生物量传感器三大类，含12个小类。按传感器的检测对象可分为：力学量、热学量、流体量、光学量、电量、磁学量、声学量、化学量、生物量、机器人等等。 第3章电阻应变式传感器 3.1 何为电阻应变效应？怎样利用这种效应制成应变片？ 3.2 图3-31为一直流电桥，负载电阻R L趋于无穷。图中E=4V，R1=R2=R3=R4=120Ω，试 求：① R1为金属应变片，其余为外接电阻，当R1的增量为ΔR1=1.2Ω时，电桥输出电压U0=? ②R1、R2为金属应变片，感应应变大小变化相同，其余为外接电阻，电桥输出电压U0=? ③R1、R2为金属应变片，如果感应应变大小相反，且ΔR1=ΔR2 =1.2Ω，
