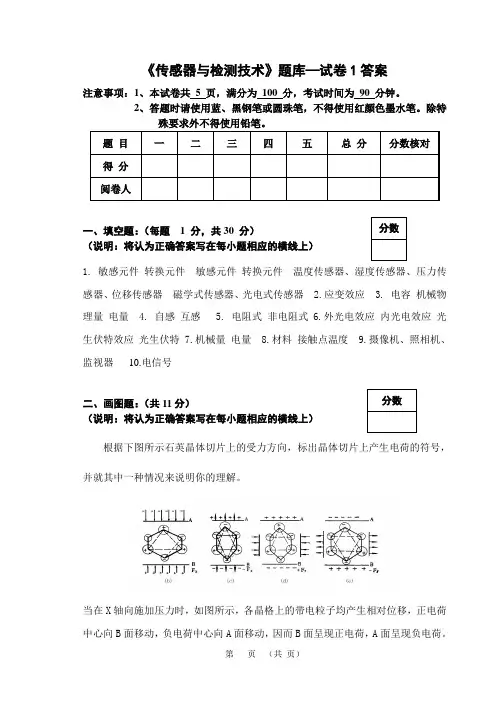

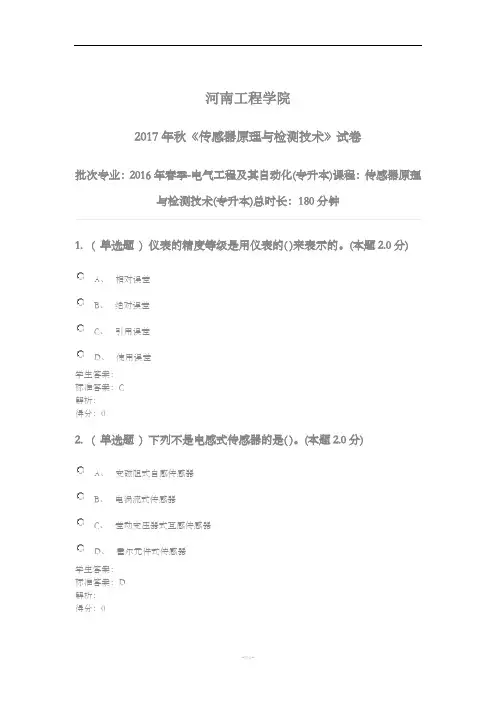

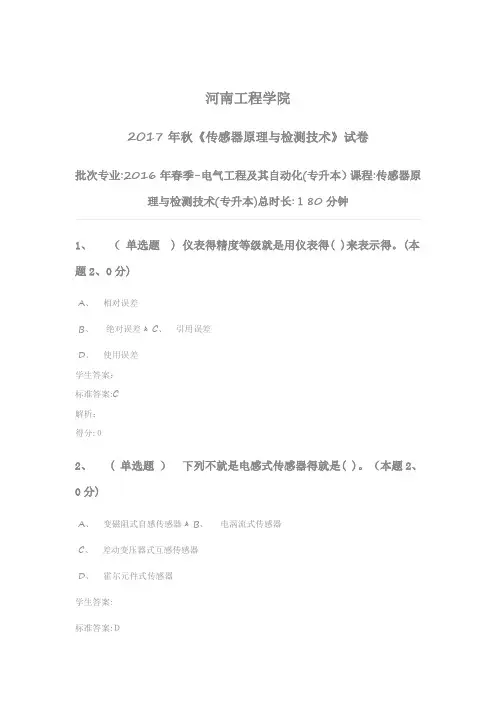

传感器原理与检测技术(专升本)阶段性作业1

传感器原理与检测技术(专升本)阶段性作业1
传感器原理与检测技术(专升本)阶段性作业1

有一只温度传感器,其微分方程为式中,。则该传感器的时间常数为_______。(6分)

某温度传感器,其微分方程为式中,

_______。(6分)

传感器原理及应用

温度传感器的应用及原理 温度测量应用非常广泛,不仅生产工艺需要温度控制,有些电子产品还需对它们自身的温度进行测量,如计算机要监控CPU的温度,马达控制器要知道功率驱动IC的温度等等,下面介绍几种常用的温度传感器。 温度是实际应用中经常需要测试的参数,从钢铁制造到半导体生产,很多工艺都要依靠温度来实现,温度传感器是应用系统与现实世界之间的桥梁。本文对不同的温度传感器进行简要概述,并介绍与电路系统之间的接口。 热敏电阻器 用来测量温度的传感器种类很多,热敏电阻器就是其中之一。许多热敏电阻具有负温度系数(NTC),也就是说温度下降时它的电阻值会升高。在所有被动式温度传感器中,热敏电阻的灵敏度(即温度每变化一度时电阻的变化)最高,但热敏电阻的电阻/温度曲线是非线性的。表1是一个典型的NTC热敏电阻器性能参数。 这些数据是对Vishay-Dale热敏电阻进行量测得到的,但它也代表了NTC热敏电阻的总体情况。其中电阻值以一个比率形式给出(R/R25),该比率表示当前温度下的阻值与25℃时的阻值之比,通常同一系列的热敏电阻器具有类似的特性和相同电阻/温度曲线。以表1中的热敏电阻系列为例,25℃时阻值为10KΩ的电阻,在0℃时电阻为28.1KΩ,60℃时电阻为4.086KΩ;与此类似,25℃时电阻为5KΩ的热敏电阻在0℃时电阻则为 14.050KΩ。 图1是热敏电阻的温度曲线,可以看到电阻/温度曲线是非线性的。

虽然这里的热敏电阻数据以10℃为增量,但有些热敏电阻可以以5℃甚至1℃为增量。如果想要知道两点之间某一温度下的阻值,可以用这个曲线来估计,也可以直接计算出电阻值,计算公式如下: 这里T指开氏绝对温度,A、B、C、D是常数,根据热敏电阻的特性而各有不同,这些参数由热敏电阻的制造商提供。 热敏电阻一般有一个误差范围,用来规定样品之间的一致性。根据使用的材料不同,误差值通常在1%至10%之间。有些热敏电阻设计成应用时可以互换,用于不能进行现场调节的场合,例如一台仪器,用户或现场工程师只能更换热敏电阻而无法进行校准,这种热敏电阻比普通的精度要高很多,也要贵得多。 图2是利用热敏电阻测量温度的典型电路。电阻R1将热敏电阻的电压拉升到参考电压,一般它与ADC的参考电压一致,因此如果ADC的参考电压是5V,Vref 也将是5V。热敏电阻和电阻串联产生分压,其阻值变化使得节点处的电压也产生变化,该电路的精度取决于热敏电阻和电阻的误差以及参考电压的精度。

检测技术及仪表作业题及参考答案071010

东北农业大学网络教育学院 检测技术及仪表作业题 作业题(一) 1.什么是自动检测系统?请画出基本结构框图。 自动检测系统是自动测量,自动计量、自动保护、自动诊断自动信号等诸多系统的总称。 2.什么是电量传感器?什么是电参数传感器。 将非电量转变委电量信号如电压等的传感器为电量传感器。如热电耦、磁电传感器、光电传感器、压电传感器等。 将被测量转换为电参数的传感器为电参数传感器。如电阻、电容、电感传感器等。 3.什么是等精度测量? 在同一条件下进行的一系列测量称为等精度测量。 4.什么是测量误差? 用器具测量时,测量值与实际值之差为~。 5.什么时系统误差?什么是测量的准确度? 按已知函数规律变化的误差为~。它有恒定系差和变值系差之分,系差越小,测量的准确度越高。6.什么是随机误差?什么是测量精度? 由很多复杂因素的微小变化引起的偶然误差称为~,随机误差越小,测量精度越高。 7.么是测量的精确度? 测量精确度是衡量测量过程中系统误差和随机误差大小的一个技术指标,当二者都很小时,则称测量精度高。 8.什么是静态误差,什么是动态误差? 被测量随时间基本不变或变化缓慢的附加误差为静态误差,测量值随时间变化很快的过程中所产生的附加误差为动态误差。 9.什么是电阻应变传感器,它分为几类? 将被测量的力(压力、荷重,扭力)通过它所产生的金属变形转换成电阻变化的敏感元件为~、分为电阻丝应变片和半导体应变片两种。 10.差动自感传感器有何特点? 从理论上清除了起始时的零位输出; 灵敏度提高 线性度得到改善 可以进行温度补偿,减弱或消除温度,电源及外界干扰引起得影响。

11.请说出测量的随机误差有那些统计特点? (1)集中性:大量重复测量使所得的数值均集中分布在其平均值附近,离越近的值出现的机会越多, 而离越远的值出现的机会越少,称为分布中心。 ∑==n i i x n x 1 1 式中 n 为测量次数; x i 为第 i 次测量值。 (2)对称性:当 n 足够大时,符号相反,绝对值相等的误差出现的机会(或称概率)大致相等。 (3)有限性:绝对值很大的误差出现的机会极少。 (4)抵偿性:当 n →∞时,随机误差的平均值的极限为零 作业题二 1. 热电偶属于什么类型的传感器,它的基本测温原理是什么? 属于电能量传感器,它是基于热电效应进行测温度的 热电效应是指两种不同的导体或半导体材料A,B 连接成闭合回路。当两端的温度不同时,则该回路就会产生热电动势 2.试述如何应用导线补偿法测量热电偶的回路电势?其理论依据是什么? 将热电偶的冷端用导线引出,接到测量仪表上,同时应保证两导线的材料相同,以热电偶的连接点的温度相同,与仪表的连接点的温度相同,理论依据是热电偶的中间定律。 3.磁电式传感器的工作原理是什么?请画出其测量加速度的原理图,并说明测量的理论依据。 是发电机工作原理,即绕组中磁通发生变化,则在绕组中产生感应电动势。测量电路如下图,测量依据是磁电传感器输出与速度成正比经微分后输出即为加速度 4.什么是压电效应,影响极化电荷的因素有那些? 对某些介质,当沿着一定方向对它施加压力时,部产生极化现象,同时在它的两个表面便产生符号相反的极化电荷,当外加力去掉后又重新恢复到不带电的状态,这种现象称为压电效应。 极化电荷与压电材料和力的大小及方向有关。 5. 举例说明压电传感的应用实例,并画图说明其工作原理, 教材p145,F5―16。F -15 6.什么是霍尔效应?霍尔元件的电磁特性是怎样的? 在金属或半导体薄片上,若在他的两端通过控制电流I ,并在薄片垂直方向上施以磁场B ,则在I 和B 的方向上将产生一个大小与控制电流和B 成正比的电动势。这种现象称为霍尔效应。 1.U-I 特性:当磁场与环境一定时,U-I 曲线是线性的 2.U-B 曲线: 当B ≤0.5韦伯/m 2 时,U-B 曲线成线性。否则为非线性。

传感器大作业

自动检测技术大作业题目汽车速度的检测 姓名 系(部)_电气工程与自动化系 专业__自动化____ 指导教师___ 2013年12 月3日

汽车车速传感器检测系统设计是一种传感器检测装置。利用车速传感器把检测到的转速信号转变成的电压信号输送给计算机,计算机通过变频器来控制电机速度,利用传感器检测的速度值与规定值进行比较,达到对传感器的检测目的。本文介绍了车速传感器检测系统的工作原理,详细讲述了系统的组成、原理和检测方法。系统采用硬件兼软件对测量过程及测量结果进行处理。与传统的检测技术相比,此种传感器检测装置有结构简单、新颖、易于实现的特点。实践证明在检测,维修范围内都取得了良好的效果,系统具有良好的稳态精度及动态响应性能,检测实用性强、准确度高具有广阔的应用前景。 汽车车速传感器的工作原理: 车辆自动强制限速装置,包括传感器、控制电路和操控机构。车辆限速器分为两种:一种是在车辆超速时发出语音警报,提醒驾驶者减速;另一种限速器是在车辆超过限定速度后,通过车载电脑发出指令,强制降低车辆行驶速度。车辆遥控自动限速器由发射器和接收器组成,采用遥控专用编码集成块。通过对遥控限速进行编码,使每一组编码对应一种车速限制,并利用设置在路码表与之刻度同步上的光电传感器进而控制执行继电器切断和接续汽车起动、点火和熄火回路,从而达到控制车速的目的。限速器的发射器包括固定发射器和移动发射器,固定发射器安装在需限速道路路段的出入口处,移动发射器由执法人员掌握,接收器安装在各受控车辆的驾驶室内。车辆智能限速器由汽车传感器、微电脑速度控制仪和智能机械手组成。 其工作原理是:当车辆速度低于设定值时,控制仪不启动机械手,车辆行驶如常;当车辆速度临界设定值时,控制器立即启动机械手拉起油门,等同于司机放松油门,汽车只能滑行减速不能加速,从而使车速得到控制;当车辆速度低于设定值时,控制器立即反向放松油门,使油门恢复如初。由于它的科学控速原理,车辆限速时呈自然、平稳状态,不易被站立的乘客察觉。 车速检测系统的设计电子限速的作用是限制车速过高,防止因车速过高造成事故。电子限速器可以实时监测车辆的速度,当车速达到一定值的时候,它就会控制供油系统和发动机的转速,这时即使踏下油门踏板,供油系统也不会供油。汽汽车车速传感器 霍尔式车速传感器

传感器原理与应用作业参考答案

《传感器原理与应用》作业参考答案 作业一 1.传感器有哪些组成部分在检测过程中各起什么作用 答:传感器通常由敏感元件、传感元件及测量转换电路三部分组成。 各部分在检测过程中所起作用是:敏感元件是在传感器中直接感受被测量,并输出与被测量成一定联系的另一物理量的元件,如电阻式传感器中的弹性敏感元件可将力转换为位移。传感元件是能将敏感元件的输出量转换为适于传输和测量的电参量的元件,如应变片可将应变转换为电阻量。测量转换电路可将传感元件输出的电参量转换成易于处理的电量信号。 2.传感器有哪些分类方法各有哪些传感器 答:按工作原理分有参量传感器、发电传感器、数字传感器和特殊传感器;按被测量性质分有机械量传感器、热工量传感器、成分量传感器、状态量传感器、探伤传感器等;按输出量形类分有模拟式、数字式和开关式;按传感器的结构分有直接式传感器、差分式传感器和补偿式传感器。 3.测量误差是如何分类的 答:按表示方法分有绝对误差和相对误差;按误差出现的规律分有系统误差、随机误差和粗大误差按误差来源分有工具误差和方法误差按被测量随时间变化的速度分有静态误差和动态误差按使用条件分有基本误差和附加误差按误差与被测量的关系分有定值误差和积累误差。 4.弹性敏感元件在传感器中起什么作用 答:弹性敏感元件在传感器技术中占有很重要的地位,是检测系统的基本元件,它能直接感受被测物理量(如力、位移、速度、压力等)的变化,进而将其转化为本身的应变或位移,然后再由各种不同形式的传感元件将这些量变换成电量。 5.弹性敏感元件有哪几种基本形式各有什么用途和特点 答:弹性敏感元件形式上基本分成两大类,即将力变换成应变或位移的变换力的弹性敏感元件和将压力变换成应变或位移的变换压力的弹性敏感元件。 变换力的弹性敏感元件通常有等截面轴、环状弹性敏感元件、悬臂梁和扭转轴等。实心等截面轴在力的作用下其位移很小,因此常用它的应变作为输出量。它的主要优点是结构简单、加工方便、测量范围宽、可承受极大的载荷、缺点是灵敏度低。空心圆柱体的灵敏度相对实心轴要高许多,在同样的截面积下,轴的直径可加大数倍,这样可提高轴的抗弯能力,但其过载能力相对弱,载荷较大时会产生较明显的桶形形变,使输出应变复杂而影响精度。环状敏感元件一般为等截面圆环结构,圆环受力后容易变形,所以它的灵敏度较高,多用于测量较小的力,缺点是圆环加工困难,环的各个部位的应变及应力都不相等。悬臂梁的特点是结构简单,易于加工,输出位移(或应变)大,灵敏度高,所以常用于较小力的测量。扭转轴式弹性敏感元件用于测量力矩和转矩。 变换压力的弹性敏感元件通常有弹簧管、波纹管、等截面薄板、波纹膜片和膜盒、薄壁圆筒和薄壁半球等。弹簧管可以把压力变换成位移,且弹簧管的自由端的位移量、中心角的变化量与压力p成正比,其刚度较大,灵敏度较小,但过载能力强,常用于测量较大压力。波纹管的线性特性易被破坏,因此它主要用于测量较小压力或压差测量中。 作业二 1.何谓电阻式传感器它主要分成哪几种 答:电阻式传感器是将被测量转换成电阻值,再经相应测量电路处理后,在显示器记录仪上显示或记

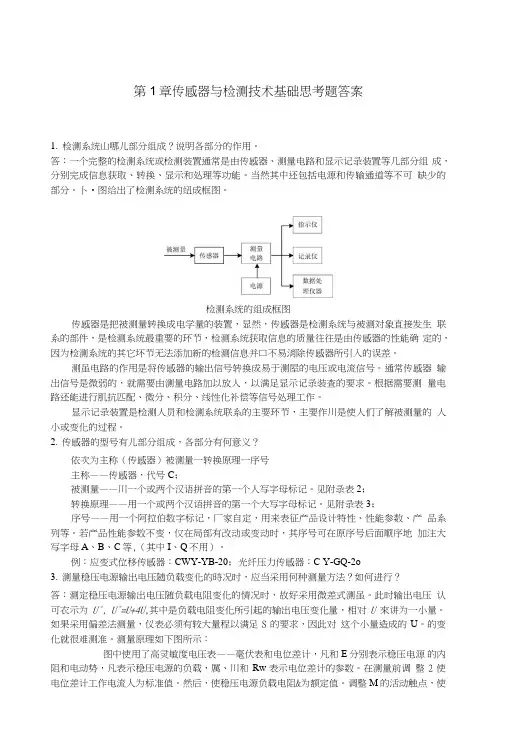

传感器和检测技术课后答案

第一章课后习题答案 1.什么是传感器?它由哪几个部分组成?分别起到什么作用? 解:传感器是一种以一定的精确度把被测量转换为与之有确定对应关系的、便于应用的某种物理量的测量装置,能完成检测任务;传感器由敏感元件,转换元件,转换电路组成。敏感元件是直接感受被测量,并输出与被测量成确定关系的物理量;转换元件把敏感元件的输出作为它的输入,转换成电路参量;上述电路参数接入基本转换电路,便可转换成电量输出。2.传感器技术的发展动向表现在哪几个方面? 解:(1)开发新的敏感、传感材料:在发现力、热、光、磁、气体等物理量都会使半导体硅材料的性能改变,从而制成力敏、热敏、光敏、磁敏和气敏等敏感元件后,寻找发现具有新原理、新效应的敏感元件和传感元件。 (2)开发研制新型传感器及组成新型测试系统 ①MEMS技术要求研制微型传感器。如用于微型侦察机的CCD传感器、用于管道爬壁机器人的力敏、视觉传感器。 ②研制仿生传感器 ③研制海洋探测用传感器 ④研制成分分析用传感器 ⑤研制微弱信号检测传感器 (3)研究新一代的智能化传感器及测试系统:如电子血压计,智能水、电、煤气、热量表。它们的特点是传感器与微型计算机有机结合,构成智能传感器。系统功能最大程度地用软件实现。 (4)传感器发展集成化:固体功能材料的进一步开发和集成技术的不断发展,为传感器集成化开辟了广阔的前景。 (5)多功能与多参数传感器的研究:如同时检测压力、温度和液位的传感器已逐步走向市场。 3.传感器的性能参数反映了传感器的什么关系?静态参数有哪些?各种参数代表什么意义?动态参数有那些?应如何选择? 解:在生产过程和科学实验中,要对各种各样的参数进行检测和控制,就要求传感器能感受被测非电量的变化并将其不失真地变换成相应的电量,这取决于传感器的基本特性,即输出—输入特性。衡量静态特性的重要指标是线性度、灵敏度,迟滞和重复性等。 1)传感器的线性度是指传感器的输出与输入之间数量关系的线性程度; 2)传感器的灵敏度S是指传感器的输出量增量Δy与引起输出量增量Δy的输入量增量Δx 的比值; 3)传感器的迟滞是指传感器在正(输入量增大)反(输入量减小)行程期间其输出-输入特性曲线不重合的现象;

流量监测交通灯传感器大作业

传感器技术与检测 流 量 检 测 交 通 灯 班级: 学号: 姓名 日期:

一.研究的主要内容 本课题研究的内容有如下几个方面: (1)基于车流量的智能交通灯控制系统的工作原理。 (2)基于车流量的智能交通灯控制系统的硬件设计。 (3)车流量检测原理及其硬件电路设计。 (4)基于车流量的智能交通灯控制系统的程序设计。 二.研究方案 1.系统总体方案 2.车流量检测方案 利用红外线车辆检测器。红外线车辆检测器是利用被检测物对光束的遮挡或反射,通过同步回路检测物体有无。物体不限于金属,所有能反射光线的物体均可被检测。光电开关将输入电流在发射器上转换为光信号射出,接收器再根据接收到的光线的强弱或有无对目标物体进行探测。如当汽车通过光扫描区域时,部分或全部光束被遮挡,从而实现对车辆数据的综合检测。红外线车辆扫描系统提供了车辆轮廓扫描的解决方案,并提供车辆分离信号,同时还能够检测挂钩是否存在及其位置,由于光学产品的高速响应,当车速低于100公里/小时,系统可对车辆间距0.3米车辆实现可靠的分离检测并抓取车辆轮廓数据,当车速低于200公里/小时,对车辆间距0.6米的车辆实现可靠的分离检测并抓取轮廓数据,系统可自动分类超过100种车型,车辆自动分类的准确率超过99%。常利用光电开关技术成熟,高速响应,可输出丰富的车辆数据信息,能可靠检测各种特殊车辆。抗干扰性强,不受恶劣气象条件或物体颜色的影响,安装简便。 采用AT89C51单片机作为主控制器。AT89C51具有两个16位定时器/计数器,5个中断源,便于对车流量进行定时中断检测。32根I/O线,使其具有足够的I/O口驱动数码管及交通灯。外部存贮器寻址范围ROM、RAM64K,便于系统扩展。其T0,T1口可以对外部脉冲进行实时计数操作,故可以方便实现车流量检测信号的输入。 显示部分:采用数码管与点阵LED相结合的方法因为设计既要求倒计时数字输

现代检测技术大作业最终版

现代检测技术 大型作业 (2014/2015学年第1学期) 课题名称粮食存储环境品质监测系统设计院(系)自动化工程学院 专业电气系统检测与控制 小组成员 时间 指导老师

一.设计背景及意义 “国以民为本,民以食为天”,“兵马未动,粮草先行”,这些都充分说明粮食对国家的重要性。储粮是为了防备战争、保证非农业人口的粮食消费需求、调节国内粮食供求平衡、稳定粮食市场价格、应对重大自然灾害及其它突发性事件而采取的有效措施。因此,粮食的科学储藏具有重要的战略意义和经济意义。 我国是世界上最大的粮食生产、储藏及消费大国,粮食储藏是国家为防备战争、灾荒及其他突发性事件而采取的有效措施,因此粮食的安全储藏是关系到国计民生的战略大事。在粮食的储藏的过程中,由于粮仓温湿度异常而造成粮食变质,带来的经济损失是惊人的。粮食在贮藏过程中,会因为受温度、湿度、氧气、微生物及昆虫等因素的影响,从而造成其质量的不良改变。目前我国许多粮食仓储单位采用测温仪器与人工抄录、管理相结合的传统方法,消耗了大量的人力和财力,并且效果不佳,发霉变质等现象大量存在。因此设计粮食储存品质监测系统,可以提高工作效率,实现粮仓数据的实时监控,是仓储单位亟待解决的重要问题。 粮食在贮藏过程中,会因为受温度、湿度、压力、2 CO、微生物及昆虫等因素的影响,从而造成其质量的不良改变。对粮食贮藏过程中的影响参数进行实时监测、分析,是保障粮食储存品质的有效手段。在此,通过采用CAN总线的数据采集系统对影响粮食贮藏过程中的参数进行实时采集、分析,当发现不良变化时,能够及时发出预警信息,保证粮食储存的安全。 粮食储存品质监测系统是利用现场的前沿机检测粮食储备库中粮食的基本情况,并结合其他粮情信息(如入仓时间、品种、仓型、天气状况等)进行综合分析,然后通过控制电机启停,达到对相应参数的控制。利用监控室的上位机对粮仓进行监控,用户可方便地构造自己需要的数据采集系统,在任何时候把粮仓现场的信息实时地传到控制室,管理人员不需要深入现场,就可以按照所需的要求对粮仓内的情况进行控制,还可以查看历史数据,优化现场作业,提高了生产效率,增强了国家粮食储备安全水平,以获得实时粮仓管理,实现自动化、智能化,为实现我国粮仓管理现代化更近了一步。

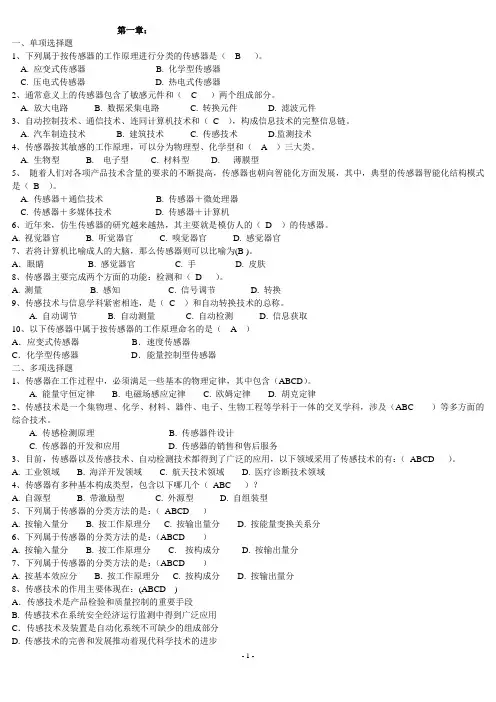

传感器原理及应用试题库

一:填空题(每空1分) 1.依据传感器的工作原理,传感器分敏感元件,转换元件, 测量电路三个部分组成。 2.半导体应变计应用较普遍的有体型、薄膜型、扩散型、外延型等。 3.光电式传感器是将光信号转换为电信号的光敏元件,根据光电效应可以分为 外光电效应,光电效应,热释电效应三种。 4.亮电流与暗电流之差称为光电流。 5.光电管的工作点应选在光电流与阳极电压无关的饱和区域。 6.金属丝应变传感器设计过程中为了减少横向效应,可采用直线栅式应变计 和箔式应变计结构。 7.反射式光纤位移传感器在位移-输出曲线的前坡区呈线性关系,在后坡区与 距离的平方成反比关系。 8.根据热敏电阻的三种类型,其中临界温度系数型最适合开关型温度传感 器。 9.画出达林顿光电三极管部接线方式: U CE 10.灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为:传 感器输出量的变化值与相应的被测量的变化值之比,用公式表示k(x)=Δy/Δx 。 11.线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同,线性度分为理论线性度、端基线性度、独立线性度、最小二乘法线性度等。最常用的是最

小二乘法线性度。 12.根据敏感元件材料的不同,将应变计分为金属式和半导体式两大 类。 13.利用热效应的光电传感器包含光---热、热---电两个阶段的信息变换过程。 14.应变传感器设计过程中,通常需要考虑温度补偿,温度补偿的方法电桥补偿 法、计算机补偿法、应变计补偿法、热敏电阻补偿法。 15.应变式传感器一般是由电阻应变片和测量电路两部分组成。 16.传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 17.在光照射下,电子逸出物体表面向外发射的现象称为外光电效应,入 射光强改变物质导电率的物理现象称为光电效应。 18.光电管是一个装有光电阴极和阳极的真空玻璃管。 19.光电管的频率响应是指一定频率的调制光照射时光电输出的电流随频率变 化的关系,与其物理结构、工作状态、负载以及入射光波长等因素有关。多数光电器件灵敏度与调制频率的关系为Sr(f)=Sr。/(1+4π2f2τ2) 20.光电效应可分为光电导效应和光生伏特效应。 21.国家标准GB 7665--87对传感器下的定义是:能够感受规定的被测量并按照 一定的规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。 22.传感器按输出量是模拟量还是数字量,可分为模拟量传感器和数字量传感器 23.传感器静态特性的灵敏度用公式表示为:k(x)=输出量的变化值/输入量的变 化值=△y/△x 24.应变计的粘贴对粘贴剂的要求主要有:有一定的粘贴强度;能准确传递应变;

测试技术作业答案

习题 1-2 求正弦信号t x t x ωsin )(0=的绝对均值x u 和均方根值rms x 。 解:dt t x T u T x ?=2 0sin ||2/1 ω 200|)cos (||2T t T x ωω-= )cos 0(cos 2||20ππ -=x π | |20x = ?=T rms dt t x T x 0 20)sin (1ω = ? -T dt t T x 0 2 02 2cos 1ω = 2 2 0T T x ?=2 2 0x

1-3 求指数函数)0,0()(≥>=-t a Ae t x at 的频谱 解:指数函数为非周期函数,用傅立叶变换求其频谱。 ?+∞ ∞---=dt e Ae f X ft j at π2)( ? +∞ +-= )2(dt Ae t f j a π ∞ ++-+-= 0)2(|2t f j a e f j a A ππ f j a A π2+= 幅频谱表示式:22)(ω ω+=a A A 相频谱表示式:a arctg ω ω?-=)( 2-2 用一个时间常数为0.35s 的一阶装置去测量周

期分别为1s 、2s 和5s 的正弦信号,问幅值误差将是多少? 解:1)一阶系统的频率响应函数为: 1 1)(+= τωωj H 幅频表示式:1 )(1 )(2 += τωωA 2)设正弦信号的幅值为x A ,用一阶装置测量 正弦信号,测量幅值(即一阶装置对正弦信号的输出)为)(ωA A x 幅值相对误差为: )(1) (ωωA A A A A x x x -=- 3)因为T 1 =ω T=1s 、2s 、5s ,则ω=2π、π、2π/5(rad) 则A(ω)分别为:=+?1 )235.0(1 2 π0.414 673.01 )35.0(1 2 =+?π 915.01 )5 235.0(1 2 =+?π

传感器大作业汇总

检测与转换技术 大作业 题目电容式传感器在水箱液位装置上的设计院系信息工程学院 班级自动化133班 学生姓名张如江 日期 2015年11月18日

摘要 (2) 1 设计方案 (2) 1.1设计原理 (2) 1.2系统框图- 4 - 2传感器原理 (3) 2.1传感器简述 (3) 2.2电容式液位计 (3) 2.3传感器的组成 (4) 2.4测量原理 (5) 3电容测量电路设计 (6) 3.1测量电路 (6) 4电信号放大电路设计 (9) 4.1整流电路 (9) 4.2放大电路 (9) 5 AD转换电路及与单片机接口 (10) 6 误差分析 (11) 6.1误差来源 (11) 6.2影响液位测量的主要因素 (11) 7总结 (12) 参考文献 (12)

在工业自动化生产过程中,为了实现安全快速有效优质的生产,经常需要对液位进行精确测量,继而进行自动调节、智能控制使生产结果更趋完善。 通常进行液位测量的方法有二十多种,分为直接法和间接法。其中电容式液位测量价格低廉、结构简单,是间接测量方法中最常用的方法之一。本设计采用电容式传感器的原理、电容电压转换电路、精确测量电压幅度的测量法,及利用DS1820 测量温度和用单片机进行温度补偿的方法。设计并制作了圆柱形电容器,利用二极管T型网络电路将容量变化转换成电压的变化,并利用单片机进行测量,通过软件计算液位高度,减小了电容与电压转换的线性误差,具有温度软件补偿功能。通过实验测试,该装置的测量精度优于1cm。 1.设计方案 1.1设计原理 本设计采用筒式电容传感器采集液位的高度。主要利用在柱形电容器的极板之间,充以不同高度的介质时,电容量的大小也会有所不同。从而引起对应电容量变化的关系进行液位测量。由于从传感器得出的电压一般在0~30mv之间,太小不易测量,所以要通过放大电路进行放大。从放大电路出来的是模拟量,因此送入ADC0809转换成数字量,ADC0809连接于单片机,把信号送入单片机。显示电路连接于单片机用于显示水位的高度。该显示接口用一片MC14499和单片机连接以驱动数码管。 1.2系统框图

(完整版)传感器原理及应用试题库(已做)

:填空题(每空1分) 1.依据传感器的工作原理,传感器分敏感元件,转换元件 测量电路三个部分组成。 2.金属丝应变传感器设计过程中为了减少横向效应,可米用直线栅式应变计 和箔式应变计结构。 3. 根据热敏电阻的三种类型,其中临界温度系数型最适合开关型温度传感器 4. 灵敏度是描述传感器的输出量对输入量敏感程度的特性参数。其定义为:传 感器输出量的变化值与相应的被测量的变化值之比,用公式表示 k (x)=△ y△ x。 5. 线性度是指传感器的输出量与输入量之间是否保持理想线性特性的一 种度量。按照所依据的基准之线的不同,线性度分为理论线性度、端 基线性度、独立线性度、最小二乘法线性度等。最常用的是最小二乘法线性 度。 6. 根据敏感元件材料的不同,将应变计分为金属式和半导体式两大类。 7. 应变传感器设计过程中,通常需要考虑温度补偿,温度补偿的方法电桥补偿法、 计算机补偿法、应变计补偿法、热敏电阻补偿法。 8. 应变式传感器一般是由电阻应变片和测量电路两部分组成。 9. 传感器的静态特性有灵敏度、线性度、灵敏度界限、迟滞差和稳定性。 10. 国家标准GB7665--87对传感器下的定义是:能够感受规定的被测量并按照一定 的规律转换成可用输出信号的器件或装置,通常由敏感元件和转换元件组成。11. 传感器按输出量是模拟量还是数字量, 可分为模拟量传感器和数字量传感器12. 传感器静态特性的灵敏度用公式表示为:心)=输出量的变化值/输入量的变化 值=△ y/ △ x 13. 应变计的粘贴对粘贴剂的要求主要有:有一定的粘贴强度;能准确传递应变;蠕 变小;机械滞后小;耐疲劳性好;具有足够的稳定性能:对弹性元件和应变计不产生化学腐蚀作用;有适当的储存期;应有较大的温度适用范围。 14. 根据传感器感知外界信息所依据的基本校园,可以将传感器分成三大类:物理传 感器,化学传感器,生物传感器。

自动检测技术_马西秦_第三版_习题答案

检测方法:主动和被动、直接与间接、接触式与非接触式、动态和静态。 静态特性:灵敏度(S=dy/dx )与分辨率、线性度、迟滞、测量范围与量程、精度等级。 动态特性:幅频特性、相频特性。 ???? ??? ???? 系统误差 绝对误差静态误差表示方法出现的规律随机误差被测量与时间的关系相对误差动态误差粗大误差 绝对误差:(指示值与被测量的真值之差) 相对误差:(绝对误差与被测量真值之差) 引用误差:(绝对误差与仪表量程L 的比值) 最大引用误差不能超过允许值的划分精度等级的尺度。 系统误差的大小表明测量结果的正确度,系统误差越小,测量结果的正确度越高。 随机误差的大小表明精密度,随机误差大,测量结果分散,精密度低(精确度)。 粗大误差(过失误差)主要是人为因素造成的。 电阻应变片的工作原理:导体或半导体材料在外力作用下产生机械变形时,其电阻也想应发生变化的物理现象,电阻应变效应。 ?? ?? ?? ?? ?? ??金属电阻应变片 体型电阻应变片半导体应变片(压阻效应)薄膜型扩散型 △R/R=K0?(K0金属电阻丝的应变灵敏度系数) 金属材料:几何尺寸的改变影响K 0值得大小 半导体材料:电阻率相对变化决定K 0值得大小 传感器的功能:检测,转换 电桥平衡条件:电桥相对臂的阻值乘积相等 铂电阻作为复现温标的基准器(铂易于提纯,化学性质稳定,电阻率较大,耐高温) 热敏电阻类型:正温度系数,负温度系数,临界热敏电阻 电容式传感器是把被测量转换为电容量变化的一种传感器C=?A/d 变面积式、变间隙式、变介电常数式, 自感式电感传感器:变面积型、变间隙型、螺管型 可见采用带相敏整流的交流电桥,输出信号既能反映位移的大小又能反映位移的方向 差动变压器形式:变隙型,螺线管型 Z 轴(光轴)X 轴(电轴)Y 轴(机械轴) 当沿着Z 轴方向受力时不产生压电效应 压电传感器可以等效为与电流源并联或与电压源串联 热电偶基本组成部分:热电极 热电偶的基本定律:均质导体定律、中间导体定律、标准电极定律、中间温度定律。 光电效应分类: 外光电效应(光电管,光电倍增管) 内光电效应(光敏电阻,光敏晶体管) 光生伏特效应(光电池) 光电传感器类型:模拟式光电传感器、脉冲式光电传感器。 光敏二极管在电路中常处于反向偏置状态 抑制形成干扰的"三要素" 消除或抑制干扰源; 阻断或减弱干扰的藕合通道或传输途径; 削弱接收电路对干扰的灵敏度。 硬件抗干扰措施:屏蔽技术、接地技术、浮空技术、隔离技术、滤波器等; 软件抗干扰措施:数字滤波、冗余技术等微机软件的抗干扰措施。 干扰的来源: 外部干扰:检测装置周围的电气设备、电磁场、电火花、电弧焊接、高频加热、晶闸管整流装置等强电系统的影响。雷电、大气电离、宇宙射线、太阳黑子活动以及其他电磁波干扰。 内部干扰:内部干扰是由装置内部的各种元器件引起的。 干扰形成条件:干扰源、对干扰敏感的接收电路、干扰源到接收电路之间的传输途径。 02044 ()4444RR R U R U U U K R R R R U R U U K UK R εεε ??????=== ? ?+??????????? === ? ????????? 检测系统由哪几部分组成? 说明各部分的作用? 一个完整的检测系统或检测装置通常是由传感器、测量电路和显示记录装置等几部分组成,分别完成信息

传感器原理设计与应用重点总结

本文档根据老师最后一次课上课时所说的相关内容并根据我自己的个人情况简要整理,相对简洁,和大家分享一下。考虑到老师说的内容和考试内容相比,可能不够完整;而且个人水平有限,不可能把握的很准确,所以只是参考而已。。。建议大家根据自己的理解补充完善~ 第一章:传感器概论 1、传感器的定义:传感器(或敏感元件)基于一定的变换原理/规律将被测量(主要是非电量的测量,可采用非电量电测技术)转换成电量信号。变换原理/规律涉及到物理、化学、生物学、材料学等学科。 2、传感器的组成:传感器一般由敏感元件(将非电量变成某一中间量)、转换元件(将中间量转换成电量)、测量电路(将转换元件输出的电量变换成可直接利用的电信号)三部分组成,有的传感器还需加上辅助电源。 3、传感器的分类 按变换原理分类——>利用不同的效应构成物理型、化学型、生物型等传感器。 按构成原理分类: 结构型:依靠机械结构参数变化来实现变换。 物性型:利用材料本身的物理性质来实现变换。 按输入量的不同分类——>温度、压力、位移、流量、速度等传感器 按变换工作原理分类: 电路参数型:电阻型、电容型、电感型传感器 按参电量如:Q(电量)、I、U、E 等分类:磁电型、热电型、压电型、霍尔型、光电式传感器 4、传感器技术的发展动向: 教材表述:发现新现象、开发新材料、采用微细加工技术、研制多功能集成传感器、智能化传感器、新一代航天传感器、仿生传感器 老师表述:微型化、集成化、廉价。 第二章:传感器的一般特性 1、静态特性 检测系统的四种典型静态特性 线性度:传感器的输出与输入之间的线性程度。传感器的理想输出-输入特性是线性的。 灵敏度:系统在静态工作的条件下,其单位输入所产生的输出,实为拟合曲线上某点的斜率。 即S N=输入量的变化/输出量的变化=dy/dx 迟滞性:特性表明传感器在正(输入量增大)反(输入量减小)行程期间输出-输入特性曲线不重合的程度。 (产生的原因:传感器机械部分存在的不可避免的缺陷。) 重复性:重复性表示传感器在输入量按同一方向作全量程多次测量时所得特性曲线不一致程度。曲线的重复性好,误差也小。产生的原因与迟滞性类似。 精确度. 测量范围和量程. 零漂和温漂. 2、动态特性:(传感器对激励(输入)的响应(输出)特性) 动态误差:输出信号不与输入信号具有完全相同的时间函数,它们之间的差异。包括:稳态动态误差、暂态动态误差

传感器原理与测试技术大作业

2015春机械智能专业传感器原理与应用试题试卷号7550 1.测量是借助专用的技术和设备,通过和,取得被测对象的某个量的大小和符号。 2.电阻应变片的初始电阻R0是指应变片未粘贴时,在室温下测得的电阻。 3.工业和计量部门常用的热电阻,我国统一设计的定型产品是热电阻和 热电阻。 4.闭磁路变隙式单线圈电感传感器与灵敏度及线性度式相矛盾的。 5.所谓光栅,从它的功能上看,就是刻线间距很小的。 6.螺线管式差动变压器传感器中,零点残余电压是评定差动变压器性能的主要指标之一。它的存在造成传感器在附近灵敏度降低、测量大等。 7.电涡流式传感器的测量系统由和两部分组成,利用两者之间的耦合来完成测量任务。 8.电容式传感器中,变面积式常用于较大的测量。 9.振筒式传感器用薄壁圆筒将被测气体或密度的变化转换成频率的变化。10.光敏三极管可以看成普通三极管的集电结用代替的结果。通常基极不引出,只有两个电极。 11.热电偶中,接触电势是由互相接触的两种金属导体内造成的;温差电势是由金属两端温度不同引起造成的。 12.硅光电池的结构是在N型硅片上渗入P型杂质形成一个大面积而成。13.对某种物体产生有一个的限制,称为红限。 14.电位器是一种将机械转换成电阻或电压的机电传感元件。

1.单线圈螺线管式电感传感器广泛用于测量()。 A.大量程角位移 B.小量程角位移 C.大量程直线位移 D.小量程直线位移 2.用热电阻测温时,热电阻在电桥中采用三线制接法的目的是()。 A.接线方便 B.减小引线电阻变化产生的测量误差 C.减小桥路中其它电阻对热电阻的影响 D.减小桥路中电源对热电阻的影响 3. 压电石英晶体表面上产生的电荷密度与()。 A.晶体厚度成反比 B.晶体面积成正比 C.作用在晶片上的压力成正比 D.剩余极化强度成正比 4.当一定波长入射光照射物体时,反映该物体光电灵敏度的物理量是()。 A. 红限 B. 量子效率 C. 逸出功 D. 普朗克常数 5. 通常用振弦式传感器测量()。 A. 压力 B. 扭矩

传感器原理及应用

《传感器原理及应用》 实 验 指 导 书 测控技术实验室

实验一金属箔式应变片----单臂、半臂、全桥性能实验 一、实验目的:了解金属箔式应变片的应变效应,单臂、半臂、全电桥工 作原理和性能。 二、基本原理:电阻丝在外力作用下发生机械变形时,其电阻值发生变化, 这就是电阻应变效应,描述电阻应变效应的关系式为:ΔR/R=Kε式中:ΔR/R 为:ΔR/R电阻丝电阻相对变化, K为应变灵敏系数, ε=ΔL/L为电阻丝长度相对变化, 金属箔式应变片就是通过光刻、腐蚀等工艺制成的应变敏感元件,通过它转换被测部件受力状态变化、电桥的作用完成电阻到电压的比例变化,电桥的输出电压反映了相应的受力状态。对单臂电桥输出电压Uο1=Ek?/4。在半桥性能实验中,不同受力方向的两只应变片接入电桥作为邻边,电桥输出灵敏度提高,非线性得到改善。当应变片阻值和应变量相同时,其桥路输出电压Uο2=Ek?/2。在全桥测量电路中,将受力性质相同的两应变片接入电桥对边,不同的接入邻边,当应变片初始阻力值:R1=R2=R3=R4,其变化值ΔR1=ΔR2=ΔR3=ΔR4时,其桥路输出电压Uο3=Ek?。其输出灵敏度比半桥又提高了一倍,非线性误差和温度误差均得到改善。 三、实验设备:应变式传感器实验模板、应变式传感器、砝码、数显表、 ±15V、±4V直流电源、万用表。 四、实验方法和要求: 1、根据电子电路知识,实验前设计出实验电路连线图。 2、独力完成实验电路连线。 3、找出这三种电桥输出电压与加负载重量之间的关系,并作出V o=F(m) 的关系曲线。

4、分析、计算三种不同桥路的系统灵敏度S=ΔU/ΔW(ΔU输出电压变化 量,ΔW重量变化量)和非线性误差:δf1=Δm/yF·s×100%式中Δm为 输出值(多次测量时为平均值)与拟合直线的最大偏差:yF·s满量程 输出平均值,此处为200g。 五、思考题 1、单臂电桥时,作为桥臂电阻应变片应选用:(1)正(受拉)应变片(2) 负(受压)应变片(3)正、负应变片均可以。 2、半桥测量时两片不同受力状态的电阻应变片接入电桥时,应放在:(1) 对边(2)邻边。 3、全桥测量中,当两组对边(R1、R3为对边)电阻值R相同时,即R1=R3, R2=R4,而R1≠R2时,是否可以组成全桥:(1)可以(2)不可以。

软件测试技术习题参考答案

第1章软件测试概述 1、简述软件缺陷的含义。 答:软件缺陷是软件开发过程中潜在的缺陷,这些缺陷可能在软件运行后出现,因而使软件的性能和可靠性等方面与系统的设计需求不符。 2、说明软件缺陷、软件错误和软件失败的关系。 答:缺陷、缺点、偏差统称为缺陷,是软件故障的根源;错误、谬误、问题、异常、矛盾等统称为错误,软件错误出现的原因是软件缺陷所致;失败、事故、灾难统称失败,失败的直接原因是软件系统存在软件错误。 14、“软件测试是有风险的工作”,试解释这种说法的含义。 答:软件不测试,就会有风险;软件测试,同样也会有风险。因为,软件是个复杂的系统,其复杂性体现在软件实现的内容复杂性、开发过程的复杂性和组织工作的复杂性等方面。而软件测试的目的是为了发现故障,并加以排除。对一个复杂的软件系统来说,故障的排除往往可能又带来新的软件缺陷。所以,软件测试又会带来一定的风险。 第2章软件测试基础 2、条件覆盖是否高于判断覆盖的逻辑覆盖程度如果不是,请给出反例加以说明。 答:条件覆盖是高于判断覆盖的逻辑覆盖程度。 a 、用条件覆盖所设计的测试用例可使得程序中的每一个判断的每一个条件的可能 取值至少执行一次。 b、用判断覆盖所设计的测试用例可使被测程序中的每个判断的真分支和假分支至少经历 一次。 每个判断语句可能包含多个条件(比如,if (A>3&&B<7……)。条件覆盖针对判断语句的每一个条件的所有可能取值编写测试用例;判断覆盖只针对每一个判断语句整体的所有可能取值编写测试用例。所以,条件覆盖的逻辑覆盖程度高于判断覆盖。 4、已知某种计算机程序设计语言的标识符语法规则规定“标示符是由非数字开头的,有效 字符数为32个,最大字符数为128个的任意符号串”。试用等价类划分法设计测试用例。

测试技术课后题部分答案

1.1简述测量仪器的组成与各组成部分的作用 答:感受件、中间件和效用件。感受件直接与被测对象发生联系,感知被测参数的变化,同时对外界发出相应的信号;中间件将传感器的输出信号经处理后传给效用件,放大、变换、运算;效用件的功能是将被测信号显示出来。 1.2测量仪器的主要性能指标及各项指标的含义是什么 答:精确度、恒定度、灵敏度、灵敏度阻滞、指示滞后时间等。精确度表示测量结果与真值一致的程度;恒定度为仪器多次重复测量时,指示值的稳定程度;灵敏度以仪器指针的线位移或角位移与引起这些位移的被测量的变化值之间的比例表示;灵敏度阻滞又称感量,是足以引起仪器指针从静止到做微小移动的被测量的变化值;指示滞后时间为从被测参数发生改变到仪器指示出该变化值所需时间,或称时滞。 2.3试述常用的一、二阶测量仪器的传递函数及它的实例 答:一阶测量仪器如热电偶;二阶测量仪器如测振仪。 2.4试述测量系统的动态响应的含义、研究方法及评价指标。 答:测量系统的动态响应是用来评价系统正确传递和显示输入信号的指标。研究方法是对系统输入简单的瞬变信号研究动态特性或输入不同频率的正弦信号研究频率响应。评价指标为时间常数τ(一阶)、稳定时间t s和最大过冲量A d(二阶)等。 2.6试说明二阶测量系统通常取阻尼比ξ=0.6~0.8范围的原因 答:二阶测量系统在ξ=0.6~0.8时可使系统具有较好的稳定性,而且此时提高系统的固有频率ωn会使响应速率变得更快。 3.1测量误差有哪几类?各类误差的主要特点是什么? 答:系统误差、随机误差和过失误差。系统误差是规律性的,影响程度由确定的因素引起的,在测量结果中可以被修正;随机误差是由许多未知的或微小因素综合影响的结果,出现与否和影响程度难以确定,无法在测量中加以控制和排除,但随着测量次数的增加,其算术平均值逐渐接近零;过失误差是一种显然与事实不符的误差。 3.2试述系统误差产生的原因及消除方法 答:仪器误差,安装误差,环境误差,方法误差,操作误差(人为误差),动态误差。消除方法:交换抵消法,替代消除法,预检法等。 3.3随机误差正态分布曲线有何特点? 答:单峰性、对称性、有限性、抵偿性。 4.1什么是电阻式传感器?它主要分成哪几种? 答:电阻式传感器将物理量的变化转换为敏感元件电阻值的变化,再经相应电路处理之后转换为电信号输出。分为金属应变式、半导体压阻式、电位计式、气敏式、湿敏式。 4.2用应变片进行测量时为什么要进行温度补偿?常用的温度补偿方法有哪几种? 答:在实际使用中,除了应变会导致应变片电阻变化之外,温度变化也会使应变片电阻发生误差,故需要采取温度补偿措施消除由于温度变化引起的误差。常用的温度补偿方法有桥路补偿和应变片自补偿两种。 4.4什么是电感式传感器?简述电感式传感器的工作原理 答:电感式传感器建立在电磁感应的基础上,是利用线圈自感或互感的变化,把被测物理量转换为线圈电感量变化的传感器。 4.5什么是电容式传感器?它的变换原理如何 答:电容式传感器是把物理量转换为电容量变化的传感器,对于电容器,改变ε ,d和A都会 r 影响到电容量C,电容式传感器根据这一定律变换信号。 4.8说明磁电传感器的基本工作原理,它有哪几种结构形式?在使用中各用于测量什么物理量?

传感器大作业

北京邮电大学 传感器大作业 题目:霍尔转速器 姓名:##### 学院:电子工程学院 班级: 学号: 日期:2013年6月10日

一、被测量分析 转速是发动机重要的工作参数之一,也是其它参数计算的重要依据。在工农业生产和工程实践中,经常会遇到各种需要测量转速的场合,例如在发动机、电动机、卷扬机、机床主轴等旋转设备的试验、运转和控制中,常需要测量和显示其转速。要测速,首先要解决的是采样问题。测量转速的方法分为模拟式和数字式两种。模拟式采用测速发电机为检测元件,得到的信号是模拟量。早期直流电动机的控制均以模拟电路为基础,采用运算放大器,非线性集成电路以及少量的数字电路组成,控制系统的硬件部分非常复杂,功能单一,而且系统非常不灵活、调试困难。数字式通常采用光电编码器、圆光栅、霍尔元件等为检测元件,得到的信号是脉冲信号。随着微型计算机的广泛应用,单片机技术的日新月异,特别是高性能价格比的单片机的出现,转速测量普遍采用以单片机为核心的数字式测量方法,使得许多控制功能及算法可以采用软件技术来完成,智能化微电脑代替了一般机械式或模拟式结构,并使系统能达到更高的性能。采用单片机构成控制系统,可以节约人力资源和降低系统成本,从而有效的提高工作效率。 二、霍尔传感器的发展历史及其现状 霍尔传感器是根据霍尔效应制作的一种磁场传感器。霍尔效应是磁电效应的一种,这一现象是霍尔(A.H.Hall,1855—1938)于1879年在研究金属的导电机构时发现的。后来发现半导体、

导电流体等也有这种效应,而半导体的霍尔效应比金属强得多,利用这现象制成的各种霍尔元件,广泛地应用于工业自动化技术、检测技术及信息处理等方面。霍尔效应是研究半导体材料性能的基本方法。通过霍尔效应实验测定的霍尔系数,能够判断半导体材料的导电类型、载流子浓度及载流子迁移率等重要参数。三、传感器设计思路 系统由传感器、信号预处理电路、处理器、显示器和系统软件等部分组成。传感器部分采用霍尔传感器,负责将电机的转速转化为脉冲信号。信号预处理电路包含待测信号放大、波形变换、波形整形电路等部分,其中放大器实现对待测信号的放大,降低对待测信号的幅度要求,实现对小信号的测量;波形变换和波形整形电路实现把正负交变的信号波形变换成可被单片机接受的TTL/CMOS兼容信号。处理器采用STC89C51单片机,显示器采用8位LED数码管动态显示。系统原理框图如图所示: 系统软件主要包括测量初始化模块、信号频率测量模块、浮点数算术运算模块、浮点数到BCD码转换模块、显示模块、按键功能模块、定时器中断服务模块。系统软件框图如图所示:
