OSPF邻居及邻接关系(虚链路)置案例

OSPF邻居及邻接关系(虚链路)置案例
OSPF邻居及邻接关系(虚链路)置案例

一、技术概述

OSPF网络中,所有路由信息都在邻居或邻接中传递、交换。通过维持邻居或邻接关系,对整网的稳定性起着重要作用。

本节将重点研究ospf的网络类型及邻居邻接关系。

二、网络拓扑:

三、相关知识点总结:

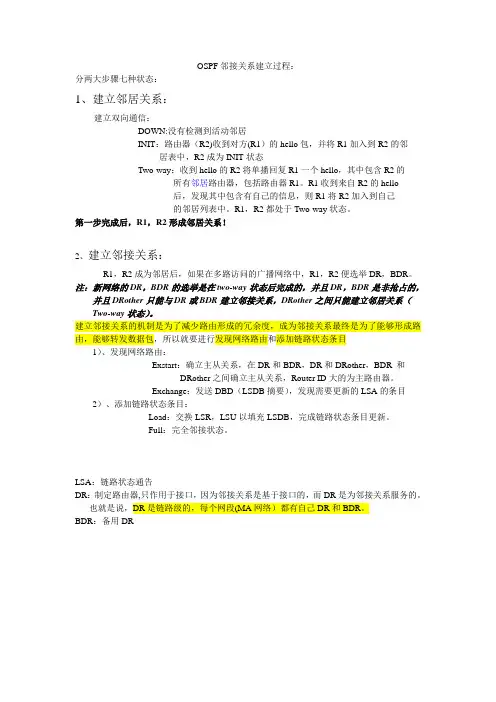

1. 邻居关系和邻接关系有什么区别?

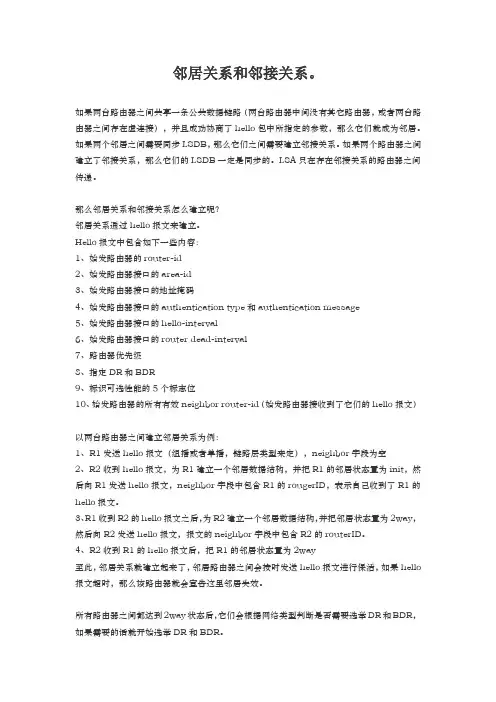

邻居关系和邻接关系是不同的概念。

邻居关系是指,当双方收到对方的hello报文的时候,报文里面的参数(hello time.dead interval , area id.authentication ,mask 等)一致的时候,并且邻居关系为2-way的时候,这个就可以成为是建立了邻居关系,但是还不是邻接关系。

邻接关系是指在建立的邻居关系之后继续发送DD,LSR,LSU等报文,最终双方的LSDB达到同步之后,邻居状态为FULL时,才成为邻接关系。

希望对你希望对你有用。

2. OSPF支持的网络类型有哪些?

ospf的网络类型:根据链路层协议判断网络类型

1)、point to point----ppp

2)、广播-----以太网Ethernet

3)、NBMA FR (frame-relay)帧中继物理结构与广播很像,但是该网络默认不传递广播

4)、点到多点,从NBMA修改过来的。(可看作点到点类型网络)

3. 什么是DR和BDR?

选举DR和BDR:DR为指定路由器,BDR为备份路由器。

4. 哪些网络需要进行选举DR、BDR ?为什么要进行DR/BDR选举?

广播和BMA类型的网络都会选举DR和BDR,NBMA为人为指定。

判断该链路上是否有DR(先启动的)

根据接口优先级和route-ID选举。优先级默认为1,范围1---255,先判断优先级,若一致,选route-ID大的,最优的为DR,次之为BDR。每次评选选BDR。如果网络中路由器很多时,那么需要维护的建立的邻接关系就很多,需要发送的报文也很多。而且每台路由器之间都相互发送lsa,这样就造成好多重复的lsa在网络中传递,浪费了太多带宽资源,所以选取dr 和bdr用来节省带宽资源。

5. Router Priority最大的一定是DR吗?

不一定,选择完成后的特性:

终身制:

世袭制:

民主制:优先级培认为置为0,则没有选举权。

所有的路由器包括DR、BDR、DR-other之间的关系:所偶的DR-other和BDR时

及drDR之间会形成full,DR-other之间只能为tow-way。

6. 配置虚连接的时候如何表示对端路由器?

四、项目需求:

1. 如图所示,配置OSPF多区域后,由于area 2 和area 0 没有直接相连,故所以,在area 1里配置虚电路,使得R4可以收到R1的路由信息。

2. 区域零中使r3永远为DR,区域1和区域2中,不进行DR/BDR选举,以加快收敛

3. 所有的互联地址以192.168.255.0/24主类地址进行以/30规划,且在R3上看到去往r4直连网络的路由开销为100,r4到R3的直连网络路由为50.

R1:

sysname llb-R1

interface GigabitEthernet0/0/0

ip address 192.168.255.1 255.255.255.252

ospf network-type p2p

interface LoopBack0

ip address 1.1.1.1 255.255.255.255

#

ospf 1 router-id 1.1.1.1

area 0.0.0.0

network 1.1.1.1 0.0.0.0

network 192.168.255.1 0.0.0.0

#

R2:

sysname llb-R2

interface GigabitEthernet0/0/0

ip address 192.168.255.5 255.255.255.252 ospfdr-priority 0

#

interface GigabitEthernet0/0/1

ip address 192.168.255.2 255.255.255.252 ospf network-type p2p

interface LoopBack0

ip address 2.2.2.2 255.255.255.255

#

ospf 1 router-id 2.2.2.2

area 0.0.0.0

network 192.168.255.2 0.0.0.0

network 2.2.2.2 0.0.0.0

area 0.0.0.1

network 192.168.255.5 0.0.0.0

vlink-peer 3.3.3.3

#

R3:

sysname llb-R3

interface GigabitEthernet0/0/0

ip address 192.168.255.9 255.255.255.252 ospf cost 50

ospf network-type p2p

ospfdr-priority 50

#

interface GigabitEthernet0/0/1

ip address 192.168.255.6 255.255.255.252

interface LoopBack0

ip address 3.3.3.3 255.255.255.255

#

ospf 1 router-id 3.3.3.3

area 0.0.0.1

network 3.3.3.3 0.0.0.0

network 192.168.255.6 0.0.0.0

vlink-peer 2.2.2.2

area 0.0.0.2

network 192.168.255.9 0.0.0.0

#

R4:

sysname llb-R4

interface GigabitEthernet0/0/1

ip address 192.168.255.10 255.255.255.252

ospf cost 100

ospf network-type p2p

ospfdr-priority 100

interface LoopBack0

ip address 4.4.4.4 255.255.255.255

#

ospf 1 router-id 4.4.4.4

area 0.0.0.2

network 4.4.4.4 0.0.0.0

network 192.168.255.10 0.0.0.0

#

五、任务完成要求:

1. 将设备的基本配置命令贴出,且描述关键命令作用

每个设备的命名为操作者姓名的简写,如张三,设备名称问zs-RT1
