实验报告
实验人：学号：日期：2015/3/29
院（系）：专业（班级）：网络工程
实验题目：配置OSPF虚连接
一. 实验目的
1. 掌握OSPF的相关理论知识，了解OSPF虚连接的原理；
2. 掌握OSPF虚连接配置的相关命令；
二. 实验原理
虚连接（Virtual-link）：由于网络的拓扑结构复杂，有时无法满足每个区域必须和骨干区域直接相连的要求，为解决此问题，OSPF提出了虚链路的概念。
虚连接是设置在两个路由器之间，这两个路由器都有一个端口与同一个非主干区域相连。虚连接被认为是属于主干区域的，在OSPF路由协议看来，虚连接两端的两个路由器被一个点对点的链路连接在一起。在OSPF路由协议中，通过虚连接的路由信息是作为域内路由来看待的。
三. 实验器材
华为模拟器；
四.实验分析与设计
实验拓扑图：
实验配置过程：
Router A的配置：
#sysname RouterA
#router id 1.1.1.1 //Router ID，建议配置为LoopBack0的IP地址#interface GigabitEthernet1/0/0
ip address 192.168.1.2 255.255.255.0
ospf authentication-mode hmac-sha256
#interface GigabitEthernet2/0/0
ip address 192.168.0.2 255.255.255.0
ospf authentication-mode hmac-sha256
#interface LoopBack0
ip address 1.1.1.1 255.255.255.255
#ospf 2
area 0.0.0.0
authentication-mode hmac-sha256
network 192.168.0.0 0.0.0.255
area 0.0.0.1
authentication-mode hmac-sha256
network 192.168.1.0 0.0.0.255
vlink-peer 2.2.2.2
Router B 的配置：
#sysname RouterB
#router id 2.2.2.2
#nterface GigabitEthernet1/0/0
ip address 192.168.3.1 255.255.255.0 ospf authentication-mode hmac-sha256 #interface GigabitEthernet2/0/0
ip address 192.168.1.1 255.255.255.0 ospf authentication-mode hmac-sha256 #interface LoopBack0
ip address 2.2.2.2 255.255.255.255
#ospf 2
area 0.0.0.1
authentication-mode hmac-sha256 network 192.168.1.0 0.0.0.255
vlink-peer 1.1.1.1
area 0.0.0.2
authentication-mode hmac-sha256 network 192.168.3.0 0.0.0.255
五.实验结果
在RouterA上执行命令display ip routing-table，会查看到路由表中有到192.168.3.0/24网段的OSPF路由信息。
六.实验心得
本次的实验重点在于建立ospf虚连接，虚连接是指在两台ABR之间，穿过一个非骨干区域，建立的一条逻辑上的连接通道，就像是一个点对点的连接。ospf虚连接建立的通道不是实际存在的通道，而是一个逻辑通道，两台ABR之间的多台运行OSPF的路由器只是起到一个转发报文的作用，两台ABR之间直接传递路由信息。在配置的过程中，我们需要注意每个OSPF进程的Router ID要保证全网唯一，否则会导致邻居不能正常建立、路由信息不正确的问题，同时使用OSPF区域验证时，一个区域中所有的路由器在该区域下的验证模式和口令必须一致。
成绩：
指导教师：
日期：
OSPF实验4：虚链路 实验等级：Professional 实验拓扑： 实验分析： 上面这个网络的设计在OSPF中是比较失败的，因为OSPF建议所有的非骨干区域都和骨干区域直连。上面这个网络的设计将会导致Area2的数据和Area0无法通信。为了解决这个问题，一种方法可以在R3和R1上增加一条物理链路。还有一种过渡的方法就是使用虚链路。 实验基本配置： R1： interface Loopback0 ip address 1.1.1.1 255.255.255.0 ip ospf network point-to-point ! interface Serial1/0 ip address 10.1.1.1 255.255.255.0 serial restart-delay 0 ! router ospf 10
router-id 1.1.1.1 log-adjacency-changes network 10.1.1.0 0.0.0.255 area 0 R2： interface Loopback0 ip address 2.2.2.2 255.255.255.0 ! interface Serial1/0 ip address 10.1.1.2 255.255.255.0 serial restart-delay 0 ! interface Serial1/1 ip address 11.1.1.1 255.255.255.0 serial restart-delay 0 ! router ospf 10 router-id 2.2.2.2 log-adjacency-changes network 10.1.1.0 0.0.0.255 area 0 network 11.1.1.0 0.0.0.255 area 1 R3： interface Loopback0 ip address 3.3.3.3 255.255.255.0 ! interface Serial1/0 ip address 11.1.1.2 255.255.255.0 serial restart-delay 0 ! router ospf 10 router-id 3.3.3.3 log-adjacency-changes network 3.3.3.0 0.0.0.255 area 2 network 11.1.1.0 0.0.0.255 area 1 我们在R1上查看路由表，发现没有R3的Loopback接口路由： R1#sho ip rou Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2
R0 Router>en Router#conf t Router(config)#int f0/0 Router(config-if)#ip addr 192.168.1.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#int s0/0/0 Router(config-if)#ip addr 192.168.2.1 255.255.255.0 Router(config-if)#no shut Router(config-if)#exit Router(config)#router ospf 1 Router(config-router)#network 192.168.1.0 0.0.0.255 area 0 Router(config-router)#network 192.168.2.0 0.0.0.255 area 0 Router(config-router)#exit Router(config)# 00:15:10: %OSPF-5-ADJCHG: Process 1, Nbr 192.168.4.2 on Serial0/0/0 from LOADING to FULL, Loading Done Router(config)#exit R1 Router>en Router#conf t Router(config)#int f0/0 Router(config-if)#ip addr 192.168.3.1 255.255.255.0
浙江万里学院实验报告 课程名称：数据通信与计算机网络及实践 实验名称：OSPF路由协议配置 专业班级：姓名：小组学号：2012014048实验日期：6.6
再测试。要求写出两台路由器上的ospf路由配置命令。
[RTC-rip-1]import ospf [RTC-rip-1]quit [RTC]ospf [RTC-ospf-1]import rip [RTC-ospf-1]quit
结合第五步得到的路由表分析出现表中结果的原因： RouteB 通过RIP学习到C和D 的路由情况，通过OSPF学习到A 的路由信息 实验个人总结 班级通信123班本人学号后三位__048__ 本人姓名_ 徐波_ 日期2014.6.06 本次实验是我们的最后一次实验，再次之前我们已经做了很多的有关于华为的实验，从一开始的一头雾水到现在的有一些思路，不管碰到什么问题，都能够利用自己所学的知识去解决或者有一些办法。这些华为实验都让我受益匪浅。 实验个人总结 班级通信123班本人学号后三位__046__ 本人姓名_ 金振宁_ 日期2014.6.06 这两次实验都可以利用软件在寝室或者去其他的地方去做，并不拘泥于实验室，好好的利用华为的模拟机软件对我们来说都是非常有用的。 实验个人总结 班级通信123班本人学号后三位__044_ 本人姓名_ 陈哲日期2014.6.06
理解OSPF路由协议，OSPF协议具有如下特点： 适应范围：OSPF 支持各种规模的网络，最多可支持几百台路由器。 快速收敛：如果网络的拓扑结构发生变化，OSPF 立即发送更新报文，使这一变化在自治系统中同步。 无自环：由于OSPF 通过收集到的链路状态用最短路径树算法计算路由，故从算法本身保证了不会生成自环路由。 实验个人总结 班级通信123班本人学号后三位__050 本人姓名_ 赵权日期2014.6.06 通过本次实验学会了基本的在路由器上配置OSPF路由协议，组建一个简单的路由网络。想必以后的生活中有可能会用到。
1. OSPF邻接形成过程？ 互发HELLO包，形成双向通信 根据接口网络类型选DR/BDR 发第一个DBD，选主从 进行DBD同步 交互LSR、LSU、LSack进行LSA同步 同步结束后进入FULL 2. OSPF中承载完整的链路状态的包？LSU 3. 链路状态协议和距离矢量协议的比较？ (1)路由传递方法不同（2）收敛速度不同（3）度量值不同（4）有环无环 （5）应用环境不同（6）有无跳数限制（7）生成路由的算法不同（8）对设备资源的消耗不同 4. OSPF防环措施？ （1）SFP算法无环（2）更新信息中携始发者信息，并且为一手信息（3）多区域时要求非骨干区域，必须连接骨干区域，才能互通路由，防止了始发者信息的丧失，避免了环路。 5. OSPF是纯链路状态的协议吗？ （1）单区域时是纯的链路状态协议，而多区域时，区域间路由使用的是距离矢量算法。6. OSPF中DR选举的意义？DR选举时的网络类型？DR和其它路由器的关系？ （1）提高LSA同步效率。（2）广播型和NBMA要选DR （3）DR与其它路由器为邻接关系。 7. OSPF的NSSA区域和其它区域的区别？ 比普通区域相比：去除了四类五类LSA，增加了七类LSA 和STUB区域相比：他可以单向引入外部路由 8. OSPF的LSA类型，主要由谁生成？ 一类路由器LSA 所有路由器本区域描述直连拓扑信息 二类网络LSA DR 本区域描述本网段的掩码和邻居 三类网络汇总LSA ABR 相关区域区域间的路由信息 四类ASBR汇总LSA ABR 相关区域去往ASBR的一条路由信息 五类外部LSA ASBR 整个AS AS外部的路由信息 七类NSSA外部LSA ASBR 本NSSA区域AS外部的路由信息 9. IBGP为什么采用全互联？不采用全互联怎么部署？ （1）解决IBGP水平分割问题（2）反射器或联盟 10. 路由反射器的反射原则？ （1）客户端的路由反射给所有邻居（2）非客户端的路由反射给客户端（3）只发最优路由（4）两个非客户端路由不能互通（5）反射不改变路由属性 11. OSPF邻居形成过程？ 12. OSPF有几类LSA？ 13. OSPF的NSSA区域与其它区域的通信方法？ 14. PPP协商过程？ 15. OSPF没有形成FULL状态的原因？ （1）HELLO和失效时间不一致（2）接口网络类型不一致（3）区域不一致（4）MA网络中掩码不一致（5）版本不一致（6）认证不通过（7）ROUTER-ID 相同（8）MA网络中优先级都为0 （9）MTU不一致（10）特殊区域标记不一样（11）底层不通（12）NBMA网络中没有指邻居
实验五OSPF的基本配置 实验拓扑图 1.基本配置 R1(config)#interface fastEthernet 0/0 R1(config-if)#ip address 172.16.1.1 255.255.255.0 R1(config-if)#no shutdown R1(config)#interface s2/0 R1(config-if)#ip add 192.168.1.5 255.255.255.252 R1(config-if)#clock rate 64000 R1(config-if)#no shutdown R2(config)#interface s3/0 R2(config-if)#ip add 192.168.1.6 255.255.255.252 R2(config-if)#no shutdown R2(config)#interface fa1/0 R2(config-if)#ip add 10.10.10.1 255.255.255.0 R2(config-if)#no shutdown 2.OSPF的配置 R1(config)#router ospf 1 启动ospf进程，进程ID为1(进程ID取值范围是1-65535中的一个整数)，此进程号只是本地的一个标识，具有本地意义，与同一个区域中的OSPF路由器进程号没有关系，进程号不同不影响邻接关系的建立。 R1(config-router)#network 172.16.1.0 0.0.0.255 area 0 宣告网络，即定义参与OSPF进程的接口或网络，并指定其运行的区域(区域0为骨干区域)，通配符掩码用来控制要宣告的范围，任何在此地址范围内的接口都运行OSPF协议，发送和接收OSPF报文，0表示精确匹配，将检查匹配地址中对应位，1表示任意匹配，不检查匹配地址中对应位。 R1(config-router)#network 192.168.1.4 0.0.0.3 area 0 R2(config)#router ospf 1 R2(config-router)#network 192.168.1.4 0.0.0.3 area 0 R2(config-router)#network 10.10.10.0 0.0.0.255 area 0 3.查看信息 (1)查看路由表 R1#show ip route 要求对R1路由表截图，说明OSPF路由的含义
路由器-OSPF简单及复杂多域配置OSPF的基本配置 【需求】 两台PC所在网段，通过两台使用OSPF协议的路由器实现互连互通。【组网图】
【验证】 RouterA和RouterB可以通过OSPF学习到对方路由信息，并可以ping通对方网段。RouterA路由表： [RouterA]disp ip routing-table
Routing Table: public net Destination/Mask Protocol Pre Cost Nexthop Interface 1.1.1.1/32 DIRECT 0 0 127.0.0.1 InLoo pBack0 1.1.1.2/32 OSPF 10 1563 20.1.1.2 Seria l0/0 10.1.1.0/24 DIRECT 0 0 10.1.1.1 Ether net0/0 10.1.1.1/32 DIRECT 0 0 127.0.0.1 InLoo pBack0 20.1.1.0/30 DIRECT 0 0 20.1.1.1 Seria l0/0 20.1.1.1/32 DIRECT 0 0 127.0.0.1 InLoo pBack0 20.1.1.2/32 DIRECT 0 0 20.1.1.2 Seria l0/0 30.1.1.0/24 OSPF 10 1563 20.1.1.2 Seria l0/0 127.0.0.0/8 DIRECT 0 0 127.0.0.1 InLoo pBack0 127.0.0.1/32 DIRECT 0 0 127.0.0.1 InLoo pB
OSPF域间汇总 实验目的：了解并掌握域间汇总的配置 实验拓扑图： 基本配置 R1(config)#int s2/1 R1(config-if)#ip ad 12.0.0.1 255.255.255.0 R1(config-if)#int lo 0 R1(config-if)#ip ad 1.1.0.1 255.255.255.0 R1(config-if)#int lo 1 R1(config-if)#ip ad 1.1.1.1 255.255.255.0 R1(config-if)#int lo 2 R1(config-if)#ip ad 1.1.2.1 255.255.255.0 R1(config-if)#int lo 3 R1(config-if)#ip ad 1.1.3.1 255.255.255.0 R1(config-if)#int s2/1 R1(config-if)#no sh R1(config-if)# 00:02:54: %LINK-3-UPDOWN: Interface Serial2/1, changed state to up R1(config-if)# 00:02:55: %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/1, changed state to up R1(config-if)#router ospf 10 R1(config-router)#net 12.0.0.0 0.0.0.255 a 0 R1(config-router)#no net 12.0.0.0 0.0.0.255 a 0 R1(config-router)#net 12.0.0.0 0.0.0.255 a 1 R1(config-router)#net 1.1.0.0 0.0.0.255 a 1 R1(config-router)#net 1.1.1.0 0.0.0.255 a 1 R1(config-router)#net 1.1.2.0 0.0.0.255 a 1 R1(config-router)#net 1.1.3.0 0.0.0.255 a 1 R2(config)#int s2/1
集美大学 计算机工程学院 实验报告 课程名称计算机网络 实验名称实验7 OSPF配置技巧实验 日期2012/6/5 地点陆大0316 班级计算1013 老师耿少峰 组号 D 组长何荣贤 一、学习目的 完成本实验后，您将能够：
? 按照指定要求创建有效的 VLSM 设计 ? 为接口分配适当的地址并记录下来 ? 根据拓扑图完成网络电缆连接 ? 删除路由器启动配置并将其重新加载到默认状态 ? 在路由器上配置 OSPF 及其它设置 ? 配置并传播静态默认路由 ? 检验 OSPF 的运行情况 ? 测试和检完全连通性 ? 思考网络实施并整理成文档 二、实验拓扑及场景 场景 在本实验练习中，将为您指定一个网络地址，您必须使用 VLSM 来为该网络划分子网，从而根据拓扑图完成网络地址分配。将需要组合使用 OSPF 路由和静态路由，以使网络中未直接连接的主机能相互通信。在所有 OSPF 配置中将使用 0 作为 OSPF 区域 ID ，采用 1 作为进程 ID 。 任务 1 ：为地址空间划分子网。 步骤 1 ：检查网络要求。 具有下列网络地址要求： ? 必须为网络 172.20.0.0/16 划分子网，从而为 LAN 串行链路提供地址。 o HQ LAN 需要 8000 个地址 o Branch1 LAN 需要 4000 个地址
o Branch2 LAN 需要 2000 个地址 o 路由器之间的每条链路需要两个地址 ? 代表路由器 HQ 和 ISP 之间链路的环回地址将使用网络 10.10.10.0/30 。 步骤 2 ：创建网络设计时请考虑下列问题。 需要为网络 172.20.0.0/16 划分多少个子网？ __6_____ 网络 172.20.0.0/16 总共需要提供多少个 IP 地址？__14006______ HQ LAN 子网将使用什么子网掩码？ ___/19_____ 此子网内可用的最大主机地址数是多少？ __8192______ Branch1 LAN 子网将使用什么子网掩码？ __/20______ 此子网内可用的最大主机地址数是多少？__4094______ Branch2 LAN 子网将使用什么子网掩码？ __/21______ 此子网内可用的最大主机地址数是多少？ __2046______ 这三台路由器间的链路将使用什么子网掩码？ ___/30_______________ 这些子网中的每个子网内可用的最大主机地址数是多少？ ___2_____ 步骤 3 ：为拓扑图分配子网地址。 1. 将网络 17 2.20.0.0/16 的子网 0 分配给 HQ LAN 子网。此子网的网络地 址是什么？ ___172.20.0.0/19_______________ 2. 将网络 172.20.0.0/16 的子网 1 分配给 Branch1 LAN 子网。此子网 的网络地址是什么？ ___172.20.32.0/20______________ 3. 将网络 172.20.0.0/16 的子网 2 分配给 Branch2 LAN 子网。此子网 的网络地址是什么？
解决OSPF不连续区域的3种方法 网络拓扑图 解决OSPF不连续区域的问题我们有三种解决办法： 1.多进程双向重新分布 2.创建tunnel通道宣告到区域0 3.创建虚链路 以下是3种方法配置的详细命令： 方法1：多进程双向重新分布 (1).重新启动另外一个OSPF进程 (2).在2个OSPF进程中宣告不连续的网段
(3).双向发布OSPF进程: redistribute ospf 进程号 subnets R1 int s0/0 ip add 1.1.1.1 255.255.255.0 no shut router ospf 110 router-id 1.1.1.1 network 1.1.1.0 0.0.0.255 area 0 R2 int s0/0 ip add 1.1.1.2 255.255.255.0 no shut int s0/1 ip add 2.2.2.1 255.255.255.0 no shut
router ospf 110 router-id 2.2.2.2 network 2.2.2.0 0.0.0.255 area 1 network 1.1.1.0 0.0.0.255 area 0 router ospf 120 router-id 2.2.2.5 network R3 int s0/0 ip add 2.2.2.2 255.255.255.0 no shut int s0/1 ip add 3.3.3.1 255.255.255.0 no shut router ospf 110 router-id 3.3.3.3
OSPF配置命令
本手册著作权属迈普通信技术有限公司所有，未经著作权人书面许可，任何单位或个人不得以任何方式摘录、复制或翻译。 侵权必究。 策划：研究院资料服务处 * * * 迈普通信技术有限公司 地址：成都市高新区九兴大道16号迈普大厦 技术支持热线：400-886-8669 传真：（+8628）85148948 E-mail：support@https://www.doczj.com/doc/338972068.html, 网址：https://www.doczj.com/doc/338972068.html, 邮编：610041 版本：2011年8月v1.0版
目录 第1章OSPF配置 (4) 1.1 OSPF 简介 (4) 1.1.1 OSPF配置列表 (5) 1.2.1 OSPF基本配置 (6) 1.2.2 OSPF相关参数配置 (6) 1.2.3 OSPF接口相关配置 (6) 1.2.4 OSPF区域相关配置 (8) 1.2.5 配置举例 (10)
第1章OSPF配置 1.1 OSPF 简介 OSPF是Open Shortest Path First（即“开放最短路由优先协议”）的缩写。它是IETF 组织开发的一个基于链路状态和最短路径优先技术的内部路由协议。在IP网络上，它通过收集和传递自治系统的链路状态来动态地发现并传播路由；OSPF协议支持基于接口的报文验证以保证路由计算的安全性；OSPF协议使用IP组播方式发送和接收报文。 每个支持OSPF协议的路由器都维护着一份描述整个自治系统拓扑结构的数据库——这一数据库是收集所有路由器的链路状态信息（LAS）而得到的。每一台路由器总是将描述本地状态的信息广播到整个自治系统中去。在各类可以多址访问的网络中，如果存在两台或两台以上的路由器，该网络上要选举出“指定路由器”(DR)和“备份指定路由器”(BDR)。指定路由器负责将网络的链路状态信息广播出去。引入这一概念，有助于减少在多址访问网络上各路由器之间邻接关系的数量。OSPF协议允许自治系统的网络被划分成区域来管理，区域间传送的路由信息被进一步抽象，从而减少了占用网络的带宽。 OSPF使用4类不同的路由，按优先顺序来说分别是： 区域内路由 区域间路由 第一类外部路由 第二类外部路由 区域内和区域间路由描述的是自治系统内部的网络结构，而外部路由则描述了应该如何选择到自治系统以外目的地的路由。一般来说，第一类外部路由对应于OSPF 从其它内部路由协议所引入的信息，这些路由的花费和OSPF 自身路由的花费具有可比性；第二类外部路由对应于OSPF 从外部路由协议所引入的信息，它们的花费远大于OSPF 自身的路由花费，因而在计算时，将只考虑外部的花费。 根据链路状态数据库，各路由器构建一棵以自己为根的最短路径树，这棵树给出了到自
OSPF 协议配置 【实验目的】 1．了解和掌握ospf 的原理； 2．熟悉ospf 的配置步骤； 3．懂得如何配置OSPF router ID ，了解DR/BDR 选举过程； 4．掌握hello-interval 的使用； 5．学会使用OSPF 的authentication ； 【实验拓扑】 【实验器材】 如上图，需用到路由器三台，hub/switch 一个，串行线、网线若干，主机三台。 说明：拓扑中网云可用hub 或普通switch 替代，建立multiaccess 网络，以太口连接。 【实验原理】 一、OSPF 1. OSPF 基本原理以及邻居关系建立过程 OSPF 是一种链路状态型路由选择协议。它依靠5种(Hello, DBD, LSR, LSU and LSAck)不同种类的数据包来识别、建立和维护邻居关系。当路由器接收到来自邻居的链路状态信息后，会建立一个链路状态数据库；然后根据该链路状态数据库，采用SPF 算法确定到各目的地的最佳路径；最后将最佳路径放到它的路由表中，生成路由表。 OSPF 会进行周期性的更新以维护网络拓扑状态，在LSA 的生存期到期时进行周期性的更新。除了周期性更新之外，还有触发性更新。即当网络结构发生变化（例如增减路由器、链路状态发生变化等）时，会产生触发性更新，把变化的那一部分通告给整个网络。 192.168.1.0/24 RT A
2.Designated Router (DR) / Backup Designated Router(BDR)选举过程 存在于multiaccess网络，点对点链路和NBMA网络中无此选举过程，此过程发生在Two-Way之后ExStart之前。 选举过程： 选举时，依次比较hello包中的各台router priority和router ID，根据这两个值选出DR 和BDR。选举结束后，只有DR/BDR失效才会引起新的选举过程；如果DR故障，则BDR 替补上去，次高优先级Router被选为BDR。 基本原则如下： 1）有最高优先级值的路由器成为DR，有第二高优先级的路由器成为BDR； 2）优先级为0的路由器不能作为DR或BDR，只能做DRother (非DR)； 3）如果一台优先级更高的路由器加到了网络中，原来的DR与BDR保持不变，只有DR 或BDR它们失效时才会改变； 4）当优先级相同时，路由器ID最高和次高的的就成为DR和BDR； 5）当没有配置loopback时，用router上up起来的端口中最高IP地址作为Router ID，否则就用loopback口的IP地址作为它的ID；如果有多个loopback则用loopback端口中最高IP地址作为ID；而且路由器ID 一旦确定就不再更改。 建议使用优先级操纵DR/BDR选举过程 3.update timer与authentication的影响 要让OSPF路由器能相互交换信息，它们必须具有相同的hello间隔和相同的dead-time 间隔。缺省情况下，后者是前者的4倍。 缺省地，路由器认为进入的路由信息总是可靠的、准确的，从而不加甄别就进行处理，这存在一定的危险。因此，为了确保进入的路由信息的可靠性和准确性，我们可以在路由器接口上配置认证密钥来作为同一区域OSPF路由器之间的口令，或对路由信息采用MD5算法附带摘要信息来保证路由信息的可靠性和准确性。建议采用后者，因为前者的密钥是明文发送的。 三、其它预备知识 1、回环接口的配置: Router（config）＃int l0 Router(config-if)#ip addr *.*.*.* *.*.*.* 2、telnet:是属于应用层的远程登陆协议，是一个用于远程连接服务的标准协议，用户可以 用它建立起到远程终端的连接，连接到Telnet服务器；用户也可以用它远程连接上路由器进行路由器配置。 【实验内容】 一、在路由器上配置单域的OSPF 1．按照拓扑图1接好线，完成如下基本配置： （1）配置端口IP地址 以RTA路由器的配置为例： RTA(config)#Interface Ethernet 0 RTA(config-if)#ip address 192.168.1.1 255.255.255.0
ospf虚链路的配置实验 一、目的：Area 2经过Area 1与Area 0之间建立虚链路. 此拓扑中，virtual-link在R4与R2之间建立，从而使得Area 2与Area 0之间进行直接连接，virtual-link配置在R2与R4实施。通过实验，R4就变成一个特别的ABR。virtual-link 上面转发的是LSA – 3。 二、思想：R2与R4路由器互指对方的Router-ID。 三、问题：如何确认虚连接的对端IP地址？ 中间连接area 0的过渡area 1上的ABR之间存在lsa-1与lsa-2的传递，确认对端的IP 地址。通过邻居地址指定， R2上的邻接状态： R4上的邻接状态：
四、配置内容： 4.1、R2： sh ip ospf database self-originate 可以看到Summary Net Link States 。 注意R2是个ABR，它的一个接口连接Area 0，另一个接口连接Area 1，所以R2会产生两区域的Summary Net Link States （lsa-3），通过Summary Net Link States （Area 0）中可以看到R2把23.1.1.0与34.1.1.0网段Upward（转发）到Area 0中；把1.1.1.0与12.1.1.0网段Upward（转发）到Area 1中，使得Area 0与Area 1中都有相互之间的路由，从而23.1.1.0、34.1.1.0 、1.1.1.0、12.1.1.0网段之间互通。
4.2、R4： R4为什么说是一个特殊的ABR呢？通过Virtual-Link 后，R4跨了Area 0, Area 1、Area 2三个区域，R4把学习到相关网段进行汇总，然后分发到了不同区域中。 Summary Net Link States (Area 1)： R4把源Area 2中的5.5.5.0、45.1.1.0网段Upward到Area 1。 Summary Net Link States (Area 0)： 由于R4与R2建立了Virtual-Link，R2的一个口在Area 1中，R4自然也就学习到了源Area 1中的23.1.1.0、34.1.1.0网段，同样也通过Virtual-link，R4把5.5.5.0、45.1.1.0、23.1.1.0、34.1.1.0网段Upward到了Area 0中。在此，有同学要问，那么不是和R2宣告进Area 0中的23.1.1.0、34.1.1.0网段重复了吗？跨了三Area 的特殊性就体现在这里！ 同理，通过R2与R4之间的virtual-link，R4把源Area 0与Area 1中的路由信息汇总传递到Area 2中。 五、小结： 由于R4通过Virtual-Link横跨了area 0，area 1，area 2三个区域，那么把Area 0、Area 1区域中的路由信息通过Area 1传递给了Area 2，把Area 1、Area 2 传递给了Area 0，通过配置Virtual-Link，Area 2 就与Area 0进行直连。
思科OSPF实验1：基本的OSPF配置 实验步骤： 1.首先在3台路由器上配置物理接口，并且使用ping命令确保物理链路的畅通。 2.在路由器上配置loopback接口： R1(config)#int loopback 0 R1(config-if)#ip add 1.1.1.1 255.255.255.0 R2(config)#int loopback 0 R2(config-if)#ip add 2.2.2.2 255.255.255.0 R3(config)#int loopback 0 R3(config-if)#ip add 3.3.3.3 255.255.255.0 路由器的RID是路由器接口的最高的IP地址，当有环回口存在是，路由器将使用环回口的最高IP地址作为起RID，从而保证RID的稳定。 3．在3台路由器上分别启动ospf进程，并且宣告直连接口的网络。 R1(config)#router ospf 10 R1(config-router)#network 192.168.1.0 0.0.0.255area 0 R1(config-router)#network 1.1.1.0 0.0.0.255 area 0 R1(config-router)#network 192.168.3.0.0.0.255 area 0
ospf的进程号只有本地意义，既在不同路由器上的进程号可以不相同。但是为了日后维护的方便，一般启用相同的进程号。 ospf使用反向掩码。Area 0表示骨干区域，在设计ospf网络时，所有的非骨干区域都需要和骨干区域直连！ R2，R3的配置和R1类似，这里省略。不同的是我们在R2和R3上不宣告各自的环回口。 *Aug 13 17:58:51.411: %OSPF-5-ADJCHG: Process 10, Nbr 2.2.2.2 on Serial1/0 from LOADING to FULL, Loading Done 配置结束后，我们可以看到邻居关系已经到达FULL状态。 4. 在R1上查看路由表，可以看到以下信息： R1#show ip route Codes: C - connected, S - static, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2 i - IS-IS, su - IS-IS summary, L1 - IS-IS level-1, L2 - IS-IS level-2 ia - IS-IS inter area, * - candidate default, U - per-user static route o - ODR, P - periodic downloaded static route Gateway of last resort is not set 1.0.0.0/24 is subnetted, 1 subnets
对于基本的OSPF配置，需要进行的操作包括： ●配置Router ID ●启动OSPF ●进入OSPF区域视图 ●在指定网段使能OSPF 1配置Router ID 路由器的ID是一个32比特无符号整数，采用IP地址形式，是一台路由器在自 治系统中的唯一标识。路由器的ID可以手工配置，如果没有配置ID号，系统 会从当前接口的IP地址中自动选一个较小的IP地址作为路由器的ID号。手工 配置路由器的ID时，必须保证自治系统中任意两台路由器的ID都不相同。通 常的做法是将路由器的ID配置为与该路由器某个接口的IP地址一致。 请在系统视图下进行下列配置。 表1-1配置路由器ID号 为保证OSPF运行的稳定性，在进行网络规划时，应确定路由器ID的划分并 手工配置。 说明： OSPF启动后修改的Router ID，需要重新启动OSPF进程之后，Router ID才能在OSPF 中生效。 2启动OSPF OSPF支持多进程，一台路由器上启动的多个OSPF进程之间由不同的进程号 区分。OSPF进程号在启动OSPF时进行设置，它只在本地有效，不影响与其 它路由器之间的报文交换。 请在系统视图下进行下列配置。 表1-2启动/关闭OSPF
缺省情况下，不运行OSPF。 启用OSPF时，需要注意： ●如果在启动OSPF时不指定进程号，将使用缺省的进程号1；关闭OSPF 时不指定进程号，缺省关闭进程1。 ●在同一个区域中的进程号必须一致，否则会造成进程之间的隔离。 ●当在一台路由器上运行多个OSPF进程时，建议用户使用以上命令中的 router-id为不同进程指定不同的Router ID。 ●以上命令中的vpn-instance用于将OSPF进程与VPN实例进行绑定， 用于MPLS VPN解决方案，详细介绍请参考本手册的“VPN”部分。 3进入OSPF区域视图 OSPF协议将自治系统划分成不同的区域（Area），在逻辑上将路由器分为不 同的组。在区域视图下可以进行区域相关配置。 请在OSPF视图下进行下列配置。 表1-3进入OSPF区域视图 区域ID可以采用十进制整数或IP地址形式输入，但显示时使用IP地址形式。 在配置同一区域内的OSPF路由器时，应注意：大多数配置数据都应该对区域 统一考虑，否则可能会导致相邻路由器之间无法交换信息，甚至导致路由信息 的阻塞或者产生路由环。 4在指定网段使能OSPF 在系统视图下使用ospf命令启动OSPF后，还必须指定在哪个网段上应用 OSPF。 请在OSPF区域视图下进行下列配置。 表1-4在指定网段使能OSPF 一台路由器可能同时属于不同的区域（这样的路由器称作ABR），但一个网段 只能属于一个区域
OSPF Packet Header OSPF报头为24字节. Version OSPF的版本号.IPv4为OSPFv2,IPv6为OSPFv3. Type OSPF数据包类型. Packet Length OSPF数据包长度. Router ID 始发OSPF数据包的路由器的Router-ID. Area ID 始发OSPF数据包的路由器接口所在的区域. Checksum OSPF数据包的校验和. AuType OSPF认证类型. Authentication AuType为0,不检查该字段. AuType为1,包含最长为64bit的口令. AuType为2,包含Key-ID,消息摘要和不减小的加密序列号. Authentication Data Length 附加在OSPF数据包尾部的消息摘要长度. Cryptographic Sequence Number 一个不会减小的序列号,用于防重放攻击. OSPF Hello Packet Hello包用于建立和维护邻接关系,也在MA网络中选举DR/BDR. *Network Mask 发送数据包的接口的网络掩码,必须匹配. *Hello Interval 接口上发送Hello包的时间间隔,BMA和P2P网络中默认为10s,NBMA网络中默认为30s. *Options DN MPLS VPN使用. O 用于Opaque LSA. DC按需链路上使用 EA 接收和转发具有外部属性LSA的能力. N/P N为1表明支持NSSA LSA,N为0表明不接收和发送NSSA. P(Propagation)为1执行7类到5类LSA转换,P为0不执行转换. MC MOPSF中使用. E E为1接收5类LSA,E为0不接收5类LSA. MT MT-OSPF使用. Router Priority 接口优先级,用于选举DR/BDR.为0将不参与选举,默认接口优先级为1. *Router Dead Interval 将邻居视为down前等待Hello包的时间间隔,默认为Hello Interval的4倍. Designated Router MA网络中的DR接口的IP地址,如果不存在将设置为 Backup Designated Router MA网络中的BDR接口的IP地址,如果不存在将设置为Neighbor 列出了始发路由器保存的邻居列表. * 必须匹配才可建立OSPF邻接关系. OSPF DBD Packet DBD中包含LSA头部信息,用于选举Master/Slave路由器,同步LSDB. Interface MTU 始发路由器接口可发送的最大IP数据包大小,在虚链路上传送时设置为0x0000. I Initial,发送是第一个DBD包时设置为1,后续DBD包设置为0. M More,发送不是最后一个DBD包时,设置为1,如果是最后一个DBD包设置为0. MS Master/Slave,如果设置为1代表是Master路由器,设置为0代表是Slave路由器. DD Sequence Number DBD包的序列号由Master路由器设置.
RTA 配置如下：

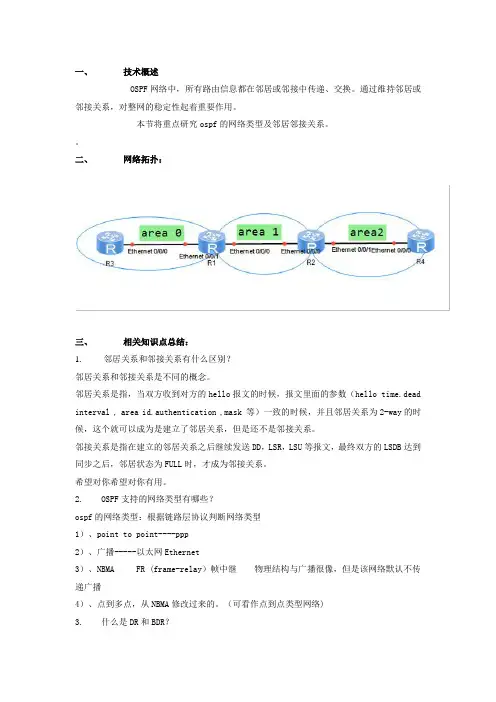

一、技术概述 OSPF网络中，所有路由信息都在邻居或邻接中传递、交换。通过维持邻居或邻接关系，对整网的稳定性起着重要作用。 本节将重点研究ospf的网络类型及邻居邻接关系。 。 二、网络拓扑： 三、相关知识点总结： 1. 邻居关系和邻接关系有什么区别？ 邻居关系和邻接关系是不同的概念。 邻居关系是指，当双方收到对方的hello报文的时候，报文里面的参数（hello time.dead interval , area id.authentication ,mask 等）一致的时候，并且邻居关系为2-way的时候，这个就可以成为是建立了邻居关系，但是还不是邻接关系。 邻接关系是指在建立的邻居关系之后继续发送DD，LSR，LSU等报文，最终双方的LSDB达到同步之后，邻居状态为FULL时，才成为邻接关系。 希望对你希望对你有用。 2. OSPF支持的网络类型有哪些？ ospf的网络类型：根据链路层协议判断网络类型 1）、point to point----ppp 2）、广播-----以太网Ethernet 3）、NBMA FR (frame-relay）帧中继物理结构与广播很像，但是该网络默认不传递广播 4）、点到多点，从NBMA修改过来的。（可看作点到点类型网络) 3. 什么是DR和BDR？
