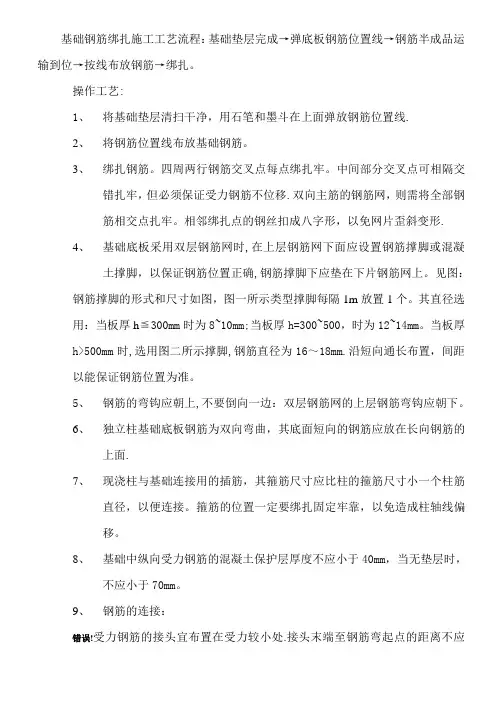

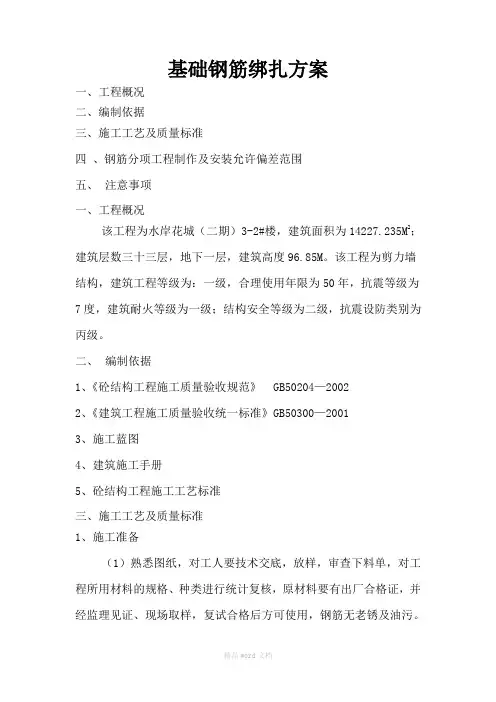

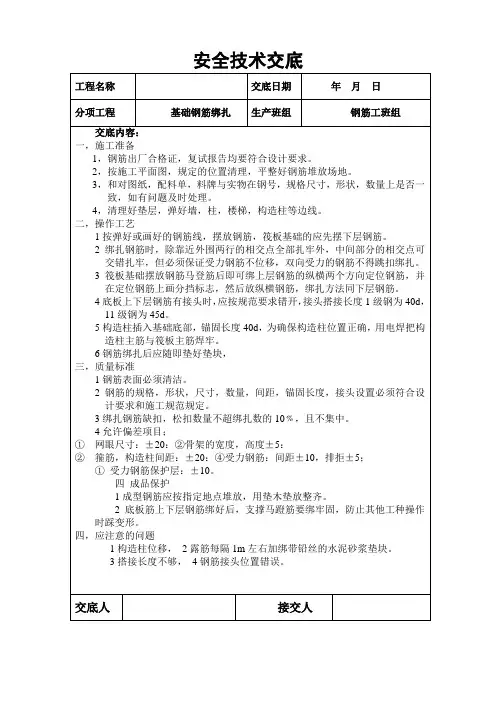

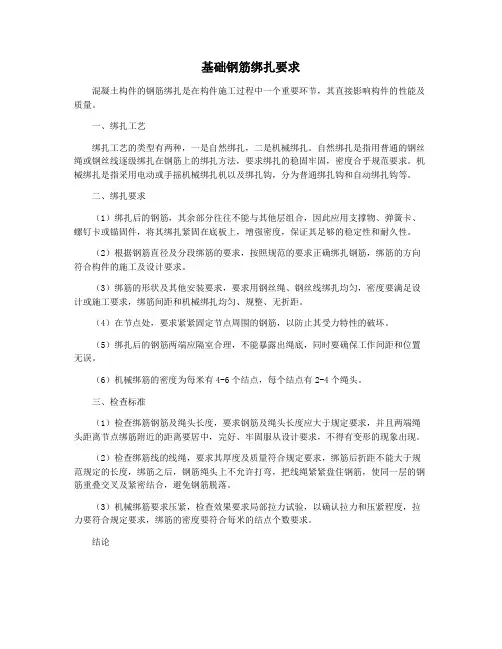

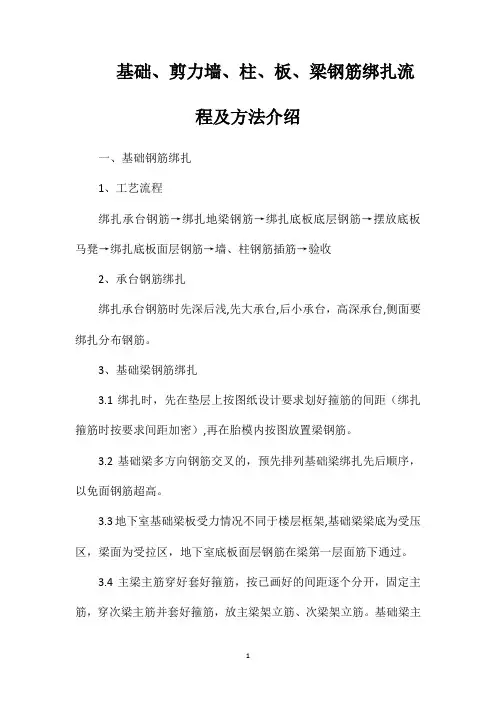

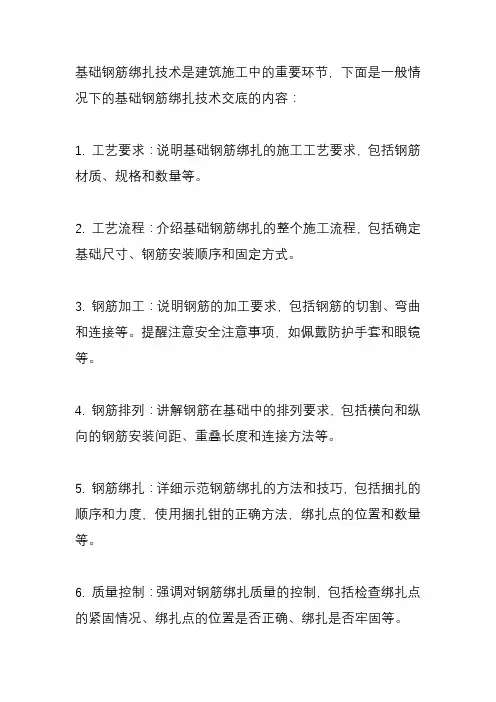

基础钢筋绑扎施工工艺流程：基础垫层完成T弹底板钢筋位置线T钢筋半成品运
输到位T按线布放钢筋T绑扎。
操作工艺：
1、将基础垫层清扫干净，用石笔和墨斗在上面弹放钢筋位置线。
2、将钢筋位置线布放基础钢筋。
3、绑扎钢筋。四周两行钢筋交叉点每点绑扎牢。中间部分交叉点可相隔交错扎
牢，但必须保证受力钢筋不位移。双向主筋的钢筋网，贝懦将全部钢筋相交点
扎牢。相邻绑扎点的钢丝扣成八字形，以免网片歪斜变形。
4、基础底板采用双层钢筋网时，在上层钢筋网下面应设置钢筋撑脚或混凝
土撑脚，以保证钢筋位置正确，钢筋撑脚下应垫在下片钢筋网上。见图:
钢筋撑脚的形式和尺寸如图，图一所示类型撑脚每隔1m放置1个。其直径选用：当板厚h w 300mrfl寸为8~10mm当板厚h=300~500,时为12~14mm当板厚
h>500mn时，选用图二所示撑脚，钢筋直径为16~18mm沿短向通长布置，间距以
能保证钢筋位置为准。
5、钢筋的弯钩应朝上，不要倒向一边：双层钢筋网的上层钢筋弯钩应朝下。
6、独立柱基础底板钢筋为双向弯曲，其底面短向的钢筋应放在长向钢筋的
上面。
7、现浇柱与基础连接用的插筋，其箍筋尺寸应比柱的箍筋尺寸小一个柱筋直径，以
便连接。箍筋的位置一定要绑扎固定牢靠，以免造成柱轴线偏移。
& 基础中纵向受力钢筋的混凝土保护层厚度不应小于40mm当无垫层时，不应小于70mm。
9、钢筋的连接：
①受力钢筋的接头宜布置在受力较小处。接头末端至钢筋弯起点的距离不应小于钢筋直
径的10倍。
②若采用绑扎搭接接头，则接头相邻纵向受力钢筋的绑扎接头宜相互错开。钢筋绑扎
接头连接区段的长度为1.3 倍搭接长度。凡搭接接头中点位于该区段的搭接接头均属于同一连接区段。位于同一区段内的受拉钢筋搭接接头百分率为25%；
③当钢筋的直径d>28mm时，不宜采用绑扎接头；
④纵向受力钢筋采用机械连接接头或焊接接头时，连接区段的长度为35d （d
为纵向受力钢筋的较大值）且不小于500m m。同一连接区段内，纵向受力钢
筋的接头面积百分率应符合设计规定，当设计无规定时，应符合下列规定：一、在
受拉区不宜大于50%；二、直接承受动力荷载的基础中，不宜采用焊接接头；当采用机械连接接头时，不应大于50%。
10、基础浇筑前，把基础面上预留墙柱插筋扶正理顺，保证插筋位置准确。
11、承台钢筋绑扎前，一定要保证桩基伸出钢筋到承台的锚固长度。
剪力墙钢筋绑扎施工工艺标准
本标准适用于外板内模、外砖内模、全现浇等结构形式的剪力墙钢筋绑扎。工程
施工应以设计图纸和有关施工质量验收规范为依据
一、材料要求根据设计要求，工程所用钢筋种类、规格必须符合要求，并经检验合格。
钢筋及半成品符合设计及规范要求。
钢筋绑扎用的铁丝可采用20~22 号铁丝（火烧丝）或镀锌铁丝（铅丝），其中22 号铁丝只用于绑扎直径12mm 以下的钢筋。
二、主要机具钢筋钩子、撬棍、钢筋扳子、绑扎架、钢丝刷子、钢筋运输车、石笔、墨斗、尺
三、作业条件
4.3.1 检查钢筋的出场合格证，按规定进行复试，并经检验合格后方能使用，网片应有加工合格证并经现场检验合格，加工成型钢筋应符合设计及规范要求，钢筋无老锈及油污。
4.3.2 钢筋或点焊网片应按现场施工平面布置图中指定位置堆放、网片立放时，应有支架，平放时，应垫平，垫木应上下对正，吊装时，应使用网片架。4.3.3钢筋外表面如有铁锈时，应在绑扎前清除干净，锈蚀严重的钢筋不得使用。
4.3.4 外砖内模工程必须先砌完外墙。4.3.5绑扎钢筋地点已清理干净。
4.3.6墙身、洞口位置线已弹好，预留钢筋处的松散混凝土已剔凿干净。4.3.7当钢筋的品种、级别或规格需作变更时，应办理设计变更文件。
4.3.8 熟悉图纸，做好技术交底。
四、施工操作工艺
4.4.1 工艺流程
弹墙体线T剔凿墙体混凝土浮浆T修理预留搭接筋T绑纵向筋T绑横筋T绑拉
筋或支撑筋。
442操作工艺
1. 将预留钢筋调直理顺，并将表面砂浆等杂物清理干净。先立2~4根纵向筋，
并划好横筋分挡标志，然后于下部及齐胸处绑两根定位水平筋，并在横筋上划好
分挡标志，然后绑其余纵向筋，最后绑其余横筋。如剪力墙中有暗柱、暗梁时，应先绑暗
梁暗柱再绑周围横筋。
2. 剪力墙钢筋绑扎完后，把垫块或垫圈固定好确保钢筋保护层的厚度。
3. 剪力墙的纵向钢筋每段钢筋长度不宜超过4m （钢筋的直径三12mm或6m （直径＞12mr）,水平段每段长度不宜超过8m,以利绑扎。
4. 剪力墙的钢筋网绑扎。全部钢筋的相交点都要扎牢，绑扎时相邻绑扎点的铁丝扣成八字形，以免网片歪斜变形。
5. 为控制墙体钢筋保护层厚度，可参考采用比墙体竖向钢筋大一型号钢筋梯子凳措施，在原位替代墙体钢筋，间距1500mn左右。见梯子凳详图：
6. 剪力墙水平分布钢筋的搭接长度不应小于
1.2L（L为钢筋锚固长度）。同排水平
分布钢筋的搭接接头之间及上、下相邻水平分布钢筋的搭接接头之间沿水平方向
的净间距不宜小于500m m。若搭接采用焊接，应符合《钢筋焊接及验收规程》
（JGJ18-2003 的规定。
7. 剪力墙竖向分布钢筋可在同一高度搭接，搭接长度不应小于 1.2L。
8. 剪力墙分布钢筋的锚固：剪力墙水平分布钢筋应伸至墙端，并向内水平弯折10d 后
截断，其中d 为水平分布钢筋直径。
当剪力墙分布钢筋端部有翼墙或转角墙时，内墙两侧的水平分布钢筋和外墙内侧的水平分布钢筋应伸至翼墙或转角墙外边，并分别向两侧水平弯折后截断，其水平弯折长度不宜小于15d。在转角墙处，外墙外侧的水平分布钢筋应在墙端外角处弯入翼墙，并与翼墙外侧水平分布钢筋搭接。搭接长度为1.2L。
带边框的剪力墙，其水平和竖向分布钢筋宜分别贯穿柱、梁或锚固在柱、梁内。
9?剪力墙洞口连接应沿全长配置箍筋，箍筋直径不宜小于6mm，间距不宜大于150mm。在顶层洞口连接纵向钢筋伸入墙内的锚固长度范围内，应设置间距不大于150mm 的箍筋，箍筋直径与该连梁跨内箍筋直径相同。同时，门窗洞边的竖向钢筋应按受拉钢筋锚固在顶层连梁高度范围内。
10.混凝土浇筑前，对伸出的墙体钢筋进行修整，并绑一道临时横筋固定伸出筋的间距（甩筋的间距）。墙体混凝土浇筑时派专人看管钢筋，发现有偏移，应立即对伸出的钢筋（甩筋）进行修整。
梁、板钢筋绑扎施工工艺 工艺流程1：梁箍筋定位，放主筋工艺流程2：板筋定位 施工内容： 1、在梁主筋上划出箍筋间距，绑扎箍筋； 2、穿主筋，按画好的间距逐个分开箍筋。施工内容： 1、绑扎前修整模板、将模板上垃圾清理干净 2、用粉笔在模板上划好板筋的间距。 控制要点： 1、箍筋应与主筋垂直、接头应交错设置。 2、绑扎箍筋间距允许偏差±20mm，主筋间距允许偏差±10mm。 3、先绑扎主梁，后绑扎次梁。 4、梁与柱交界处，梁钢筋锚入柱内应符合设计要求。 5、梁的受拉钢筋直径≥16mm时，采用机械连接，接头位置应相互错开，满足规范要求。控制标准： 1、受力钢筋间距允许偏差为±10mm。
梁、板钢筋绑扎施工工艺 工艺流程3：板底筋铺设工艺流程4：水电暖预埋施工 施工内容： 1、先铺设短向钢筋，后铺设长向钢筋，悬挑板先铺设负弯矩筋。施工内容： 预埋件、电线管、预留孔等配合安装固定。 控制要点： 1、负弯矩钢筋位置要正确，锚入墙、梁应满足规范要求。 2、后砌墙、预留洞口等加筋位置正确、锚固长度符合验收要求。 3、钢筋绑扎要求满绑。 4、墙体钢筋板内纠偏。控制标准： 1、符合水电暖验收要求。
工艺流程5：板上筋铺设 施工内容：加设垫块及马镫、铺设盖筋 控制标准： 1、根据马镫的规格确定马镫的铺设方向，间距要求不超过60cm摆放 2、垫块加设均匀，尤其是梁底。 3、梁保护层允许偏差±5mm，板保护层允许偏差±3mm。 4、受力钢筋间距允许偏差为±10mm。 5、板绑扎用顺扣或八字扣，对外围两根钢筋的相交点应全部绑扎，其余各点可交错绑扎（双向配筋板须全部绑扎），板的负弯矩钢筋，每个扣均要绑扎。
基础钢筋绑扎施工工艺标准 10.1总则 10.1.1适用范围 适用于建筑结构工程的基础及底板钢筋绑扎。 10.1.2编制参考标准及规范 《混凝土结构设计规范》( GB50010—) ; 《混凝土结构工程施工质量验收规范》( GB50204—) ; 《钢筋焊接及验收规程》( JGJ18—96) ; 《建筑施工安全检查标准》( JGJ59—99) ; 《中国建筑工程总公司施工安全检查生产监督管理条例》; 钢筋、绑丝等相关材料标准和有关规定。 10.2术语、符号 10.2.1现浇结构 系现浇混凝土结构的简称, 是以现场支模并整体浇筑而成的混凝土结构。 10.2.2HPB235级钢筋 系指现行国家标准《钢筋混凝土用热轧光圆钢筋》( GB13013—1991) 中的Q235钢筋, 相当于原级别I级钢筋。 10.2.3HRB335( 20MnSi) 钢筋 系指现行国家标准《钢筋混凝土用热轧带肋钢筋》( GB1499—1998) 中的HRB335钢筋, 相当于原级别II级钢筋。 10.2.4HRB400( 20MnSiV、20MnSiNbv、20MnSiTi) 级钢筋
系指现行国家标准《钢筋混凝土用热轧带肋钢筋》( GB1499—1998) 中的HRB400钢筋, 相当于原级别III级钢筋。 10.2.5RRB400( K20MnSi) 级钢筋 系指现行国家标准《钢筋混凝土用余热处理钢筋》( GB13014—91) 中的KL400钢筋, 相当于原级别III级钢筋。 10.2.6La 钢筋锚固长度。 10.3基本规定 10.3.1一般规定 ( 1) 当钢筋的品种、级别或规格需作变更时, 庆办理材料代用手续。 ( 2) 浇筑混凝土前, 应进行钢筋隐蔽工程验收, 其内容包括: 1) 纵向受力钢筋的规格、数量、位置等; 2) 钢筋的连接方式、接头位置、接头数量、接头面积百分率等; 3) 箍筋、横向钢筋的品种、规格、数量、间距等; 4) 预埋件的规格、数量、位置等; 5) 避雷网线的布设与焊接等。 10.3.2质量目标 达到《混凝土结构工程施工质量验收规范》( GB50204—) 的要求, 并符合图纸及”施工组织设计”的要求。 10.4施工准备 10.4.1技术准备
钢筋施工技术标准及工艺流程 本施工技术标准及工艺流程将参照相关国家规范、国家标准及建筑行业 标准制定，钢筋施工人员需依据建设施工设计图纸和施工方案等编制钢筋用 料单，并经项目技术负责人审核认可签字后开始施工。 钢筋施工标准及流程如下: 一、钢筋放样 根据施工图纸编制的钢筋用料单中应包含钢筋的规格、形状、长度、数量、应用部位等信息。根据结构施工图下料，做到长短料相配合，杜绝浪费。 二、钢筋进场 钢筋进场后需缓送轻放，分型号堆放整齐，下部距地面20公分，上部 覆盖薄膜，防止雨淋生锈。 三、钢筋加工 加工前应准备好的机械设备包括钢筋冷拉机、调值机、切断机、弯曲成型机、弯箍机、点焊机、对焊机、电弧焊机及相应吊装设备。各种设备在操作前检修完好，保证正常运转，并符合安全规定。 钢筋的加工制作应在专门的操作区域内进行，严禁在规定区域外加工操作。操作步骤如下： （1）除锈：钢筋加工前将钢筋表面的油渍、漆渍及浮皮、铁锈等清除干净，可结合冷拉工艺除锈，使其与混凝土的粘接效果达到最佳。 （2）调直：调直后应保证钢筋平直，经调直后的钢筋不得有局部弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减少5%，无局部曲折。 （3）切断：钢筋的切断需遵循“先长后短，长短搭配，统筹排料”的原则，尽量减少和缩短钢筋短头，以节约钢材，避免浪费。 （4）弯曲成型：手工弯曲和机械弯曲相结合进行，钢筋弯曲后，弯曲内皮收缩、外皮延伸、轴线长度不变，弯曲点处不得有裂痕。 根据施工计划和现场实际情况将加工成型的钢筋成品按分批、分期码放整齐，挂牌标识，露天存放时应对钢筋成品采取保护措施，防止变形和生锈。
四、钢筋的安装绑扎 成品钢筋在吊装运送过程中应遵循就近原则，缓吊轻放，一次到位，避免对成品钢筋件造成毁坏变形。绑扎顺序由下至上、层次鲜明，合理规划。 （一）、基础钢筋绑扎 工艺流程：清理垫层→基础钢筋绑扎→画线或弹线→绑扎底板下层受力钢筋绑扎→预留、预埋→板的支座马凳铁通长设置→后浇带处止水带的安装→板的上层钢筋绑扎→复检 操作工艺： （1）绑扎前应沿轴线方向在垫层上画好等分线； （2）网格绑扎时交叉点需绑扎牢固，扎丝扣成八字形，防止网片歪曲变形； （3）钢筋搭接长度要符合国家规范和设计要求； （4）筏板基础长向钢筋用直螺纹连接，短向钢筋用闪光对焊连接； （二）、柱钢筋安装绑扎 工艺流程：清理基层杂物→安放和绑扎柱竖向受力筋→套柱箍筋→画箍筋间距线→绑扎箍筋→复检 操作工艺： （1）清理柱基处杂物，以便看清基轴线，安放柱子竖向钢筋和定位箍筋应焊接牢固，防止浇筑混凝土时发生位移； （2）按图纸设计间距套放箍筋，由上而下采用缠扣绑扎牢固，不得跳扣绑扎； （3）柱竖向钢筋采用机械或焊接连接时，其搭接长度和连接要求应复合设计规范要求； （4）箍筋的弯钩叠合处应沿拄子竖筋交错布置，并绑扎牢固； （5）柱筋保护层厚度应符合规范要求，如主筋外皮为25mm； （三）、梁钢筋安装绑扎 工艺流程：清理梁基底杂物→画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎→复检
柱钢筋绑扎施工工艺 柱筋定位卡示意图柱筋定位卡制作实例图 框架柱绑扎柱根部500mm范围内做法 柱钢筋绑扎施工工艺： 1、工艺流程： 柱筋绑扎→安装柱筋定位卡具→平台混凝土浇筑→拆除定位卡具→套柱箍筋→柱主筋连接→绑扎竖向受力筋→画箍筋控制线→箍筋绑扎→保护层设置 2、操作要点： 2.1定位卡具制作：柱钢筋绑扎前，根据柱主筋间距，制作钢筋卡具。卡具固定筋采用φ14钢筋、限位筋采用φ6钢筋，限位筋间距为柱主筋直径+10mm主筋定位卡制作完成后，可涂刷黄色油漆标示。 2.2柱筋绑扎：根据钢筋位置线校正板面上部预留柱筋，吊装绑扎柱筋。 2.3柱筋定位卡具放置：按照图纸要求绑扎好柱钢筋。绑扎成型后，在距楼面标高上20cm处安装定位卡具，并与主筋绑扎牢固。 2.4套柱箍筋：按图纸要求间距，计算好每根柱箍筋数量，先将箍筋套在下层伸出的搭接筋上，然后立柱子钢筋（包括采用机械连接或电渣压力焊连接施工），当采用绑扎搭接连
接时，在搭接长度内，绑扎不少于3个，绑扣要向柱中心。如果柱子主筋采用光圆钢筋搭接时，角部弯钩应与模板成45度，中间钢筋的弯钩应与模板成90度 采用直螺纹套筒机械连接，16mmΦ柱主筋≥竖向受力钢筋连接：2.5． Φ12mm、Φ14mm根据现场实际情况考虑电渣压力焊连接或者钢筋绑扎搭接连接，<Φ12mm采用钢筋搭接绑扎连接。绑扎接头的搭接长度应符合设计要求和规定，框架梁、牛腿及柱帽等钢筋，应放在柱的纵向钢筋内侧。 2.6画箍筋间距线：在立好的柱子竖向钢筋上，按图纸要求用粉笔画箍筋间距线，第一根箍筋距离楼面一般为50mm 2.7柱箍筋绑扎： 2.8保护层设置：保护层垫块应绑在柱纵向钢筋外皮上，使用水泥砂浆垫块、塑料卡，间距控制在1000mm左右以保证主筋保护层厚度尺寸正确。2.9柱筋绑扎后，不得攀爬。在混凝土面以上500mm范围内主筋采用塑料薄膜缠绕，减少混凝土对主筋的污染，混凝土浇筑完成后，压光时将塑料薄膜清理干净，并将钢筋周边混凝土抹压密实。 3、质量要求： 3.1钢筋进场时，应按现行国家标准《钢筋混凝土用热轧带肋钢筋》等的规定抽取试件作力学性能检验，其质量必须符合有关标准的规定。
10 基础钢筋绑扎施工工艺标准 10.1总则 10.1.1适用范围 适用于建筑结构工程的基础及底板钢筋绑扎。 10.1.2编制参考标准及规范 《混凝土结构设计规范》（GB50010—2002）； 《混凝土结构工程施工质量验收规范》（GB50204—2002）； 《钢筋焊接及验收规程》（JGJ18—96）； 《建筑施工安全检查标准》（JGJ59—99）； 《中国建筑工程总公司施工安全检查生产监督管理条例》； 钢筋、绑丝等相关材料标准和有关规定。 10.2术语、符号 10.2.1现浇结构 系现浇混凝土结构的简称，是以现场支模并整体浇筑而成的混凝土结构。 10.2.2HPB235级钢筋 系指现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013—1991）中的Q235钢筋，相当于原级别I级钢筋。 10.2.3HRB335（20MnSi）钢筋
系指现行国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499—1998）中的HRB335钢筋，相当于原级别II级钢筋。 10.2.4HRB400（20MnSiV、20MnSiNbv、20MnSiTi）级钢筋 系指现行国家标准《钢筋混凝土用热轧带肋钢筋》（GB1499—1998）中的HRB400钢筋，相当于原级别III级钢筋。 10.2.5RRB400（K20MnSi）级钢筋 系指现行国家标准《钢筋混凝土用余热处理钢筋》（GB13014—91）中的KL400钢筋，相当于原级别III级钢筋。 10.2.6 L a 钢筋锚固长度。 10.3基本规定 10.3.1一般规定 （1）当钢筋的品种、级别或规格需作变更时，庆办理材料代用手续。 （2）浇筑混凝土前，应进行钢筋隐蔽工程验收，其内容包括：1）纵向受力钢筋的规格、数量、位置等； 2）钢筋的连接方式、接头位置、接头数量、接头面积百分率等； 3）箍筋、横向钢筋的品种、规格、数量、间距等； 4）预埋件的规格、数量、位置等； 5）避雷网线的布设与焊接等。
基础钢筋绑扎施工方案 一、工程概况： 本工程为天地山水涧1期工程2-3#、2-4#、2-5#、2-6#楼及2#地下车库，位于郑州市迎宾路与田园路交叉口西南，由河南裕华置业有限公司建设，2#地下车库总建筑面积为3343.25㎡，建筑高度：3.9米；2-3#楼总建筑面积为3620.72平方米，建筑高度：18.420米；2-4#楼总建筑面积为2989.7平方米，建筑高度：18.530米；2-5#楼总建筑面积为2344.48平方米，建筑高度：18.360米；2-6#楼总建筑面积为2719.2平方米，建筑高度：18.510米；地上四层，框架剪力墙结构。 一、技术准备 1、熟悉图纸、钢筋下料完成。 2、在垫层上弹出钢筋位置线。 3、做好技术交底。 二、主要机具 钢筋钩子、钢筋运输车、石笔、墨斗、尺子等。 三、作业条件 1、基础垫层完成，并符合设计要求，垫层上钢筋位置线已弹好。 2、检查钢筋的出场合格证，按规定进行复试，并经检验合格后方可使用。钢筋无油污、老锈，成形钢筋经现场检验合格。 3、钢筋外表面如有铁锈时，应在绑扎前清除干净，锈蚀严重的钢筋不得使用。 4、绑扎钢筋地点已清理干净。 四、材料和质量要点 1）、材料的关键要求 施工现场所用材料的材质、规格应和设计图纸相一致，材料代用应征得设计、监理、甲方的同意。2）、技术关键要求 基础钢筋的绑扎一定要牢固，脱扣、松扣数量一定要符合标准要求，钢筋绑扎时一定要确保钢筋位置准确。 3）、质量关键要求 施工中应注意下列质量问题，妥善解决，达到质量要求： 1、施工中要保证钢筋保护层厚度准确，双排筋要保证上下排钢筋的距离。 2、钢筋的接头位置及接头面积百分率要符合设计及施工验收规范要求。 3、钢筋的布放位置要准确，绑扎要牢固。 五、施工工艺 1）、工艺流程 2） 1 2、按钢筋位置布放基础钢筋。 3、基础钢筋采用双层钢筋，在上层钢筋网下面应设置钢筋撑脚，以保证钢筋位置正确。钢筋撑脚 见下图;
梁筋绑扎施工工艺 2016-10-12 （1）工艺流程： 模内绑扎：画主次梁箍筋间距→放主梁次梁箍筋→穿主梁底层纵筋及弯起筋→穿次梁底层纵筋并与箍筋固定→穿主梁上层纵向架立筋→按箍筋间距绑扎→穿次梁上层纵向钢筋→按箍筋间距绑扎 模外绑扎（先在梁模板上口绑扎成型后再入模内）：画箍盘间距→在主次梁模板上口铺横杆数根→在横杆上面放箍筋→穿主梁下层纵筋→穿次梁下层钢筋→穿主梁上层钢筋→按箍筋间距绑扎→穿次梁上层纵筋→按箍筋间距绑扎 （2）梁（框架梁、非框架梁、连梁、悬挑梁）箍筋构造要求 1）当梁箍筋为多肢箍时，其形式均按"大-小-小"，即一大箍套多个等小箍； 2）当梁有多排支座负筋时，其箍筋末端宜分别做成1500，300的弯钩（能有效保证受力筋排距要求），平直段长度为[10d，75mm]二者中的大值； 3）纵筋搭接长度范围箍筋均应加加密，间距为[5d，100mm]二者中的最小值（d为搭接钢筋的较小直径）； 4）主、次梁相交处，主梁附加箍筋规格、间距按设计，叠合处主梁箍筋照设； 5）框架梁箍筋加密区长度规定：第一道箍筋离柱边缘50，加密长度为[1.5倍梁高、500mm]中的大值； 6）梁上开洞，其洞口加固钢筋、箍筋详设计； 7）箍筋与纵筋相交处均应绑扎牢固，且箍筋应垂直受力钢筋。 （3）梁侧向钢筋构造
1）当为构造钢筋时，其搭接和锚固长度可取为15d； 2）当为抗扭钢筋时，其搭接长度、锚固长度和方式均应同梁底受力钢筋处理； 3）侧向钢筋应等分梁腹高度（其值=梁高-板厚）；当板在梁中部时，较大梁腹高度：较小梁腹高度≥2：1时，则梁侧向钢筋等分较大梁腹高度，否则均应等分各梁腹高度。 （4）梁上部纵筋构造（基础底梁下部筋同） 1）在支座处，如不能直锚，则[过支座中心线+5d，0.4LaE+15d弯锚]二者均应满足； 2）钢筋排距及间距同梁下部钢筋，满足[25mm，d]二者中的大值； 3）第一排支座负筋（又叫扁担筋）长度：1/3相邻梁较大净跨值；第二排：1/4相邻梁较大净跨值； 4）当梁上部既有通长筋又有架立筋时，其架立筋搭接长度可为 150mm； 5）悬挑梁上部筋构造详设计要求； 6）搭接（焊接、直螺纹）位置：只能在跨中（1/3净跨范围）内搭接（焊接、直螺纹），接头错开要求同前面柱相关内容；支座负筋对焊连接时，其连接点应在支座内； 7）接头百分率：受压区≤50%，受拉区≤25%，悬挑梁不应有绑扎接头；弯起点（锚固端、鸭筋、吊筋等）离焊接点不应小于10d； （5）梁下部纵筋构造（基础底梁上部筋同） 1）在支座处，如不能直锚，则[过支座中心线+5d，0.4LaE+15d弯锚]二者均应满足； 2）钢筋排距及间距同梁下部钢筋，满足[25mm，d]二者中的大值； 3）本工程梁下部筋均伸入支座；
基础、地梁钢筋绑扎施工作业指导书 项目经理部 2009年7月5日
基础、地梁钢筋绑扎 施工作业指导书 编制： 审核： 批准： 项目经理部 2009年7月5日
钢筋绑扎施工作业指导书 1. 一般规定 (1) 当钢筋的品种、级别或规格需作变更时，应办理材料代用手续。 (2) 浇筑混凝土前，应进行钢筋隐蔽工程验收，其内容包括： 1) 纵向受力钢筋的品种、规格、数量、位置等； 2) 钢筋的连接方式、接头位置、接头数量、接头面积百分率等； 3) 箍筋、横向钢筋的品种、规格、数量、间距等； 4) 预埋件的规格、数量、位置等； 5) 避雷网线的布设与焊接等。 2.施工准备 2.1 技术准备 (1) 熟悉图纸、钢筋下料完成。 (2) 在垫层上弹出钢筋位置线。 (3) 做好技术交底。 2.2 材料要求 (1) 工程所用钢筋种类、规格必须符合设计要求，并经检验合格。 (2) 钢筋半成品符合设计及规范要求。 (3) 钢筋绑扎用的钢丝(镀锌钢丝)可采用20～22号钢丝，其中22号钢丝只用于绑扎直径12mm 以下的钢筋。钢筋绑扎钢丝长度参考表2-1。 钢筋绑扎钢丝长度参考表2-1 2.3 主要机具 钢筋钩子、钢筋运输车、石笔、墨斗、尺子等。 2.4 作业条件 (1) 基础垫层完成，并符合设计要求。垫层上钢筋位置线已弹好。 (2) 检查钢筋的出厂合格证，按规定进行复试，并经检验合格后方能使用。钢筋无老锈及油污，成型钢筋经现场检验合格。 (3) 钢筋应按现场施工平面布置图中指定位置堆放，钢筋外表面如有铁锈时，应在绑扎
前清除干净，锈蚀严重的钢筋不得使用。 (4) 绑扎钢筋地点已清理干净。 2.5 材料的关键要求 施工现场所用材料的材质、规格应和设计图纸相一致，材料代用应征得设计、监理、甲方的同意。 2.6技术关键要求 要求；钢筋绑扎前要先弹出钢筋位置线，确保钢筋位置准确。 2.7 质量关键要求 施工中应注意下列质量问题，妥善解决，达到质量要求： (1) 施工中要保证钢筋保护层厚度准确，若采用双排筋时要保证上下两排筋的距离。 (2) 钢筋的接头位置及接头面积百分率要符合设计及施工验收规范要求。 (3) 钢筋的布放位置要准确，绑扎要牢固。 2.8 职业健康安全要求 (1) 各类操作人员应进行职业健康安全教育培训，了解健康状况，并培训合格后方可上岗操作。 (2) 配备必要的安全防护装备(安全帽、安全带、防滑鞋、手套、工具带等)并正确使用。 (3) 项目主要工种应有相应的安全技术操作规程，特种作业人员应进行培训后持证上岗。 3. 工艺流程 4. 操作工艺 (1) 将基础垫层清扫干净，用石笔和墨斗在上面弹放钢筋位置线。 (2) 按钢筋位置线布放钢筋。 (3) 绑扎钢筋。四周两行钢筋交叉点应每点绑扎牢。中间部分交叉点可相隔交错扎牢，但必须保证受力钢筋不位移。双向主筋的钢筋网，则需将全部钢筋相交点扎牢。相邻绑扎点的钢丝扣成八字形，以免网片歪斜变形。 (5) 钢筋的弯钩应朝上，不要倒向一边；双层钢筋网的上层钢筋弯钩应朝下。
一、施工准备 1材料及主要机具： (1)钢筋：应有出厂合格证，按规定作力学性能复试。当加工过程中发生脆断等特殊情况，还需作化学成分检验。钢筋应无老锈及油污。 (2) 铁丝：可采用20～22号铁丝或镀锌铁丝。铁丝的切断长度要满足使用要求。 (3) 控制混凝土保护层用的砼垫块、各种挂钩或撑杆等。 (4) 工具：钢筋钩子、撬棍、扳子、绑扎架、钢丝刷子、粉笔、尺子等。 2作业条件： (1)按施工现场平面图规定的位置，将钢筋堆放场地进行清理、平整。准备好垫木，按钢筋绑扎顺序分类堆放，并将锈蚀进行清理。 (2) 核对钢筋的级别，型号、形状、尺寸及数量是否与设计图纸及加工配料单相同。 (3) 当施工现场地下水位较高时，必须有排水及降水措施。 (4) 熟悉图纸，确定钢筋穿插就位顺序，并与有关工种作好配合工作，如支模、管线、防水施工与绑扎钢筋的关系，确定施工方法，作好技术交底工作。 (5) 根据地下室防水施工方案，底板钢筋绑扎前做完底板下防水层及保护层；支完底板四周模板（或砌完保护墙，做好防水层）。当地下室外墙防水采用内贴法施工时，在绑扎墙体钢筋之前砌完保护墙，做好防水层及保护层。 二、操作工艺 (1)、工艺流程： → → →

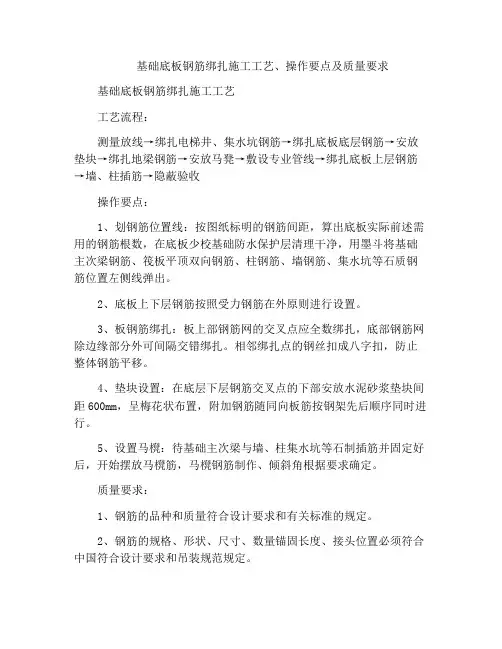

(2)划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5cm，在底板上弹出钢筋位置线（包括基础梁钢筋位置线）。 (3)绑基础底板及基础梁钢筋 1）按弹出的钢筋位置线，先铺底板下层钢筋。根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，本工程先铺长向钢筋，再铺短向钢筋。 2）钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不位移。 3）摆放底板混凝土保护层用砼垫块，垫块厚度等于保护层厚度，按每1m左右距离梅花型摆放。如基础底板较厚或基础梁及底板用钢量较大，摆放距离可缩小。 4）底板如有基础梁，可分段绑扎成型，然后安装就位，或根据梁位置线就地绑扎成型。 5）基础底板采用双层钢筋时，绑完下层钢筋后，摆放钢筋马凳或钢筋支架（间距以1m左右一个为宜），在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。 6）底板钢筋如有绑扎接头时，钢筋搭接长度及搭接位置应符合施工规范要求，钢筋搭接处应用铁丝在中心及两端扎牢。如采用焊接接头，除应按焊接规程规定抽取试样外，接头位置也应符合施工规范的规定。 7）由于基础底板及基础梁受力的特殊性，上下层钢筋断筋位置应符合设计要求。 8）根据弹好的墙、柱位置线，将墙、柱伸入基础的插筋绑扎牢固，插入基础深度要符合设计要求，甩出长度不宜过长，其上端应采取措施保证甩筋垂直，不歪斜、倾
1承台钢筋绑扎施工工艺 1.1执行标准 《混凝土结构工程施工质量验收规范》（GB50204—2002）（2010版）； 《混凝土结构设计规范》（GB50010—2010）； 《钢筋焊接及验收规程》（JGJ18—2012）； 《冷轧带肋钢筋混凝土结构技术规程》(JGJ95—2011)； 《中国建筑工程总公司建筑工程施工工艺标准》； 钢筋、绑扎丝等相关材料标准和有关规定。 1.2施工工艺流程和操作要点 1.2.1施工工艺流程 1.2.2操作要点
确定承台十字轴线，并用墨线弹在施工垫层地板上。经驻地
监理工程师核查、批准后绑扎。 2）划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5cm，在底板上弹出钢筋位置线。 2、钢筋加工： 1）钢筋清理：钢筋表面应洁净，粘着的油污、泥土、浮锈使用前必须清理干净。 2）钢筋调直：可用机械或人工调直。经调直后的钢筋不得有弯曲、死弯、小波浪形，其表面伤痕不应使钢筋截面减小5﹪. 3）钢筋截断：应根据钢筋直径、长度和数量，长短配搭，先断长料后端短料，尽量减少和缩短钢筋短头，以节约钢材。 3、钢筋运输： 将加工好的钢筋运往施工现场时，应做好钢筋编号，并做好钢筋的运输管理，防止钢筋在运输过程中发生变形，被污染。 4、底板钢筋绑扎： 1）按弹出的钢筋位置线，先铺下层钢筋。根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢筋，再铺长向钢筋。 2）钢筋绑扎时，靠近外围两行的相交点每点都绑扎，
中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。 3）摆放底板混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度，按每1m左右距离梅花型摆放。如底板较厚或用钢筋较大，摆放距离可缩小。 5、钢筋固定： 1）先绑2～4根竖筋，并画好横筋分档标志。然后在下部及齐胸处绑两根横肋定位，并画好竖筋分档标志。一般情况横筋在外。竖筋在里，所以先绑竖筋后绑横筋。横竖筋的间距及位置应符合设计要求。 2）在钢筋外侧应绑上带有铁丝的砂浆垫块，以保证保护层的厚度。 6、顶板钢筋绑扎： 在进行顶板钢筋绑扎前应该现对该基础再次施工放样，即对已经的施工完成的钢筋绑扎进行检查，能确定基础的平面尺寸。根据放样进行顶板的钢筋绑扎。绑扎的工艺与底板的施工工艺基本一致。 7、预埋件钢筋绑扎： 1）根据弹好的肋板（立柱）位置线，将肋板（立柱）伸入基础的插筋绑扎牢固，插入基础深度要符合设计要求，甩出长度不宜过长，其上端应采取措施保证甩筋垂直，不歪斜、倾倒、变位。
1.1.1.1.1.1梁钢筋绑扎 1.1.1.1.1.1.1梁钢筋绑扎工艺流程： 支梁底模→画梁钢筋间距→放梁箍筋→穿梁底层纵向筋并与箍筋固定→穿梁其它纵向筋并与箍筋固定→支梁侧模和顶板模→绑板下铁、专业预留预埋→绑板上铁。 1.1.1.1.1.1.2梁钢筋绑扎工艺要点 梁柱和变截面节点处钢筋较密，施工难度大，为确保工程质量，采取放大样加工梁筋（如下图），以保证钢筋的位置准确。 1、梁筋在绑扎时，接头位置、错开、伸入中间节点的锚固长度及伸过中心线的长度均应符合设计和规范要求，并应特别注意节点钢筋的安装顺序。 2、当梁内钢筋需分层设置时，采用与主筋同规格且大于Ф25的钢筋做分隔钢筋。
3、绑扎箍筋时，绑梁上部纵向筋的箍筋宜用套扣法绑扎，箍筋弯钩叠合处，在梁中交错绑扎，箍筋弯钩为135o，平直长度为10d，如做成封闭箍时，单面焊缝长度为10d，梁端第一个箍筋设置在距离柱节点边缘50mm，端与柱交接处箍筋加密，其间距及加密区长度均`要符合设计和规范要求。 4、梁上开洞加筋应按照图纸要求放样准确，并及时标示在现场，防止遗漏后补。 1.1.1.1.1.2板钢筋绑扎 1.1.1.1.1. 2.1板钢筋绑扎工艺流程： 弹好钢筋线和预留洞口线→吊运至工作面→按线绑下铁→水电做管线→支设上铁马凳→绑上铁→放砂浆垫块，调整钢筋→清理并自检→隐检→进行下道工序。 1.1.1.1.1. 2.2板钢筋绑扎施工要点 1、清扫模板上刨花、碎木、电线管头等杂物。在模板上划好主筋、分布筋位置。 2、为保证预留洞的位置，将其位置预先画在楼板模板，并按画好的位置，先摆受力主筋，后放分布筋、预埋件、电线管、预留孔等及时配合安装。 3、必须将钢筋交叉点全部采用顺扣绑扎，绑扎应牢固，采用顺扣应隔行变换方

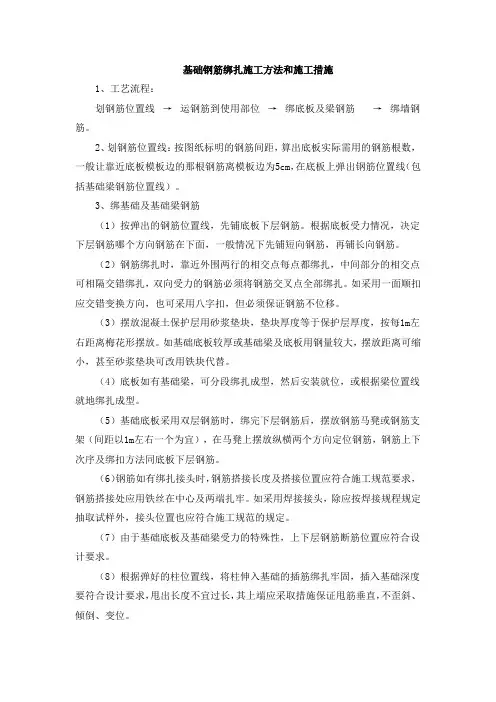

房屋建筑工程钢筋绑扎施工方法 一、基础钢筋绑扎施工方法和施工措施 1工艺流程： 划钢筋位置线→运钢筋到使用部位→绑底板及梁钢筋→绑墙钢筋 2划钢筋位置线：按图纸标明的钢筋间距，算出底板实际需用的钢筋根数，一般让靠近底板模板边的那根钢筋离模板边为5cm，在底板上弹出钢筋位置线（包括基础梁钢筋位置线）。 3绑基础及基础梁钢筋 3.l按弹出的钢筋位置线，先铺底板下层钢筋。根据底板受力情况，决定下层钢筋哪个方向钢筋在下面，一般情况下先铺短向钢筋，再铺长向钢筋。 3.2钢筋绑扎时，靠近外围两行的相交点每点都绑扎，中间部分的相交点可相隔交错绑扎，双向受力的钢筋必须将钢筋交叉点全部绑扎。如采用一面顺扣应交错变换方向，也可采用八字扣，但必须保证钢筋不位移。 3.3摆放混凝土保护层用砂浆垫块，垫块厚度等于保护层厚度，按每1m左右距离梅花型摆放。如基础底板较厚或基础梁及底板用钢量较大，摆放距离可缩小，甚至砂浆垫块可改用铁块代替。 3.4底板如有基础梁，可分段绑扎成型，然后安装就位，或根据梁位置线就地绑扎成型。 3.5基础底板采用双层钢筋时，绑完下层钢筋后，摆放钢筋马凳或钢筋支架（间距以1m左右一个为宜），在马凳上摆放纵横两个方向定位钢筋，钢筋上下次序及绑扣方法同底板下层钢筋。 3.6钢筋如有绑扎接头时，钢筋搭接长度及搭接位置应符合施工规范要求，钢筋搭接处应用铁丝在中心及两端扎牢。如采用焊接接头，除应按焊接规程规定抽取试样外，接头位置也应符合施工规范的规定。 3.7由于基础底板及基础梁受力的特殊性，上下层钢筋断筋位置应符合设计
