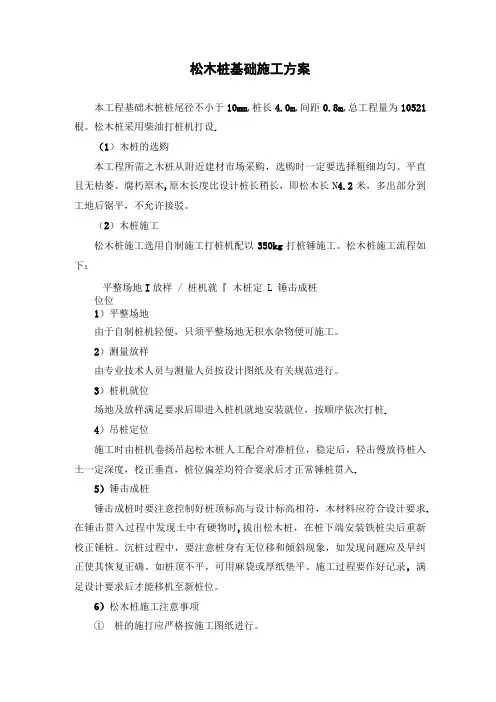

松木桩基础处理施工方案
1、基础松木桩打设
（1）施工工艺流程
为了确保打桩安全，在围护桩施工前，先将第一级围护坡挖出后，然后使200型挖机进行压桩，压桩前，人工用绳将木桩栓牢，挖机起吊垂直后压桩。施工顺序如下：
木桩制作→基坑挖土→桩位放样→挖机就位→木桩起吊垂直就位→压桩施工→锯平桩头→钢管、模板支撑。
（2）木桩采购及存放
1）、木桩主要在当地木材市场采购，采用汽车运到工地现场；木桩采购选用长4m梢径为12cm的松圆木，去皮检查材质，保证质量，不得有缺损现象，不得有过大弯曲之情形，遇有个别弯曲木桩保证凸部朝向基坑。桩身不得有蛀孔、裂纹或其它足以损害强度之瑕疵。
2）、木桩之吊运、装卸、堆置时，桩身不得遭受冲击或振动，以免因之损及桩身。木桩于使用时，应按运抵工地之先后次序使用，同时应检查木桩是否完整。木桩储存地基须坚实而平坦，不得有沉陷之现象，避免木桩变形。
3）、打桩前，桩顶须先截锯平整，其桩身需加以保护，不得有影响功能之碰撞伤痕，确保施打桩时不破坏桩顶。
（3）松木桩的制作
桩径按设计要求严格控制，且外形直顺光圆；小端削成30cm 长的尖头，利于打入持力层；③待准备好总桩数80％以上的桩时，调入挖掘机进行打桩施工，避免挖掘机待桩窝工；将备好的桩按不同尺寸及其使用区域分别就位，为打桩做好准备；严禁使用不合格的或其他木材代替松木。
（4）测量放样
松木桩施工前，由测量人员依据设计图纸进行放样，确定每个木桩打设桩位，采用测量用木桩予以标记。
（5）挖掘机打桩流程
1）、挖掘机就位，为方便施打松木桩，第一坡土方开挖完成后，开始对进行
护坡施工。
2）、选择正确桩长（按设计要求选择松木桩）的松木桩，并扶正松木桩，桩位依次紧密布置；
3）、将挖掘机的挖斗倒过来扣压桩坡面基层中，对局部难以压入土层的松木桩可以用挖斗背面击打桩头施打入持力层；
4）、按压稳定后，用挖斗背面击打桩头，直到没有明显打人量为止，确保松木桩垂直打入持力层；
5）、严格控制桩的密度，确保软基的处理效果。
（6）锯平桩头
1）、根据设计高度控制锯平桩头后的标高。
2）、桩头应离泥土层顶面0.2m 左右，确保基础的稳定。
