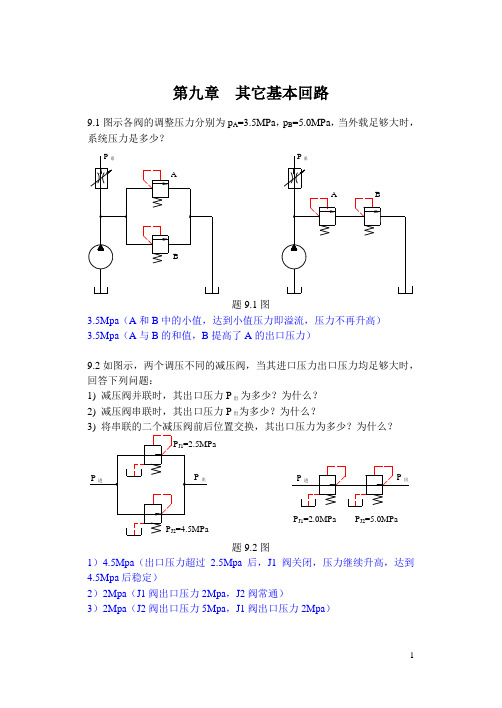

第六章基本回路习题
1、（1）、请写出图示回路完整的进油路和回油路（包括换向阀2分别处于左位和右位时整个回路的工作状态）。
（2）、若液压缸的输入流量为12L/min ，液压缸的有效工作面积为100cm 2,不计其它损失，试问液压缸快进时的工作速度为多少？
1、初始时，2处于右位：
快进：
进油路：
油箱→液压泵→二位二通阀2右位→液压缸3左腔
回油路：
液压缸右腔→二位二通阀4下位→二位二通阀2右位→油箱
当4处于右位，即工进：
进油路：
油箱→液压泵→二位二通阀2右位→液压缸3左腔
回油路：
液压缸右腔→调速阀6→二位二通阀2右位→油箱
2处于左位，即液压缸退回：
进油路：
油箱→液压泵→二位二通阀2左位→单向阀5→液压缸3右腔
回油路：
液压缸左腔→二位二通阀2左位→油箱
1、 快进时： s m m s
m A q v /02.010100/60/10122433
=??==--
2、指出图中各图形符号所表示的控制阀名称（每空1分，共6分）：
a ：溢流阀 b:减压阀
c:顺序阀
d ：电动三位四通换向阀 e:单向阀 f:调速阀
3、分别写出下列三种气动三位四通换向阀的中位机能类型。（每空2分，共6分）
a ：Y 型 b:O 型 c: P 型
4、如图，A 1＝100cm 2,A 2=50cm 2,F 1=28×103N,F 2=8.4×103N ,背压阀的背压为0.2MPa ，节流阀的压差为0.2MPa ，不计其它损失，试求出A 、B 、C 三点的压力。
MPa m
N A F p c 8.210102822311=?==- MPa m N A A p F p B 94.0101050102104.82
24531222=???+?=+=--
MPa p p C A 32.0=+=
5、一夹紧油路如图所示，若溢流阀的调整压力p1＝6MPa ，减压阀的调整压力p2＝3MPa ，试分析夹紧缸活塞空载时A ，B 两点的压力各为多少？减压阀的阀芯处于什么状态？夹紧时活塞停止运动后，A,B 两点压力又各为多少？减压阀阀芯又处于什么状态？（忽略活塞运动时的摩擦力，惯性力，管路和流过溢流阀损失）
答：当回路中的二位二通电磁阀处于图示状态时，在活塞为空载的运动期间，B点压力为0，这时减压阀中的先导阀关闭，主阀芯处于开口最大位置，A点压力也为0。夹紧时，活塞停止运动，B点压力升高到减压阀的调整压力3MPa，并保持此压力不变。这时减压阀中的先导阀打开，主阀芯开口很小。A点压力为溢流阀的调整压力6MPa。
6、图示为一顺序动作控制回路，可实现“快进—一工进一二工进一快退一停止”顺序动作，说明系统是如何实现上述循环动作的，并列出电磁铁动作表（通电“＋”，失电“－”）。（10分）
压力油经阀1左入液压缸无杆腔，有杆腔排出油液经阀1左位和阀2左位回油箱。
(2)一工进情况；电磁铁3DT断电，阀2处图示位置，有杆腔排油经节流阀4回油箱，其他同快进。
(3)二工进情况：电磁铁4DT通电，排出油液经节流阀3回油箱，其他同快进。
(4)快退情况；电磁铁2DT和3DT通电，阀1处右工位，阀2处左工位，可快速退回。
7、一夹紧回路如图所示，若溢流阀调定压力为5MPa，
减压阀调定压力为2.5 MPa。试分析（1）活塞空载运动时A、B 两点压力各为多少？（2）工件夹紧活塞停止后，
A、B 两点压力又各为多少？（8分）
(1) pA=pB=0
（2）pA=5MPa pB=2.5MPa
1、如图所示回路中，液压缸两腔面积分别为A 1＝100cm 2，A 2=50cm 2。当液压缸的负载F 从0增大到30000N 时，液压缸向右运动速度保持不变，如调速阀最小压差△P=5×105Pa 。 试问： (1)溢流阀最小调定压力F ，是多少(调压偏差不计)? (2)负载F ＝0时，泵的工作压力是多少? (3)液压缸可能达到的最高工作压力是多少? 答案：解：（1）溢流阀的最小调定压力pr 由最大负载确定 112245522141150105103000032.51010010 p r A p A p F A p F p Pa A p p p --=++???+===??== （2）负载F ＝0时，泵的工作压力仍由溢流阀调定压力决定，532.510p p Pa =?。 （3）液压缸的最高工作压力为 4551124232.51001010065105010 p A F p Pa A ---???-===?? 2、在图示的定量泵——变量马达回路中，定量泵1的排量V P =80×10-6m 3/r ，转速n P =1500r/min ，机械效率ηPm =0.84，容积效率ηPv =0.9 ，变量液压马达的最大排量
V Mmax =65×10-6m 3/r ，容积效率ηMv =0.9，机械效率ηMm =0.84，管路高压侧压力损失Δp =1.3MPa ，不计管路泄漏，回路的最高工作压力p max =13.5MPa ，溢流阀4的调整压力p Y =0.5MPa 帕，变量液压马达驱动扭矩T M =34N ·m 为恒扭矩负载。求： (1)变量液压马达的最低转速及其在该转速下的压力降； (2)变量液压马达的最高转速； (3)回路的最大输出功率。 答案：解：（1）r/min 149565 0.90.9150080max M Mv Pv P P Mmin =???==V n V n ηη 3.91MPa Pa 1091.30.84 1065342266-Mm max M M M =?=???==?πηπV T p （2）马达的入口最大压力 MPa 2.123.15.13max M max =-=?-=p p p 马达的最大压力降 MPa 7.115.02.12Y M max M max =-=-=?p p p 由于马达输出的是恒扭矩，所以 M m M max min M M m M max M ηηp V p V ?=? /r m 107.2191.37 .111065366M Mmax max M min M --?=??=??=p p V V 马达的最大转速 r/min 4478149510 21.701656-6Mmin min M max M Mmax =???==-n V V n （3）W 159366024478342M max M M max =÷??=?=ππn T P
