已用集电线路组塔架线施工技术交底及安全交底
1. 引言
本文档旨在对已用集电线路组塔架线施工技术进行交底，并强调施工过程中的
安全要求和注意事项。集电线路组塔架线施工是电力工程中的一项重要工作，合理的施工技术和安全措施对项目的顺利进行至关重要。通过本次技术交底和安全交底，将能提高施工人员的技能水平，减少施工事故的发生，确保施工的顺利进行。
2. 施工技术交底
2.1 组塔架线施工流程
组塔架线施工是将集电线路的输电塔、组塔架、导线等进行安装和连接的过程。施工流程主要包括以下几个步骤：
1.现场勘察和准备：在施工前，需要对施工现场进行勘察，确保地基和
设备安装的稳固性。还需要准备好所需的施工材料和工具。
2.基础施工：根据勘察结果，进行地基开挖、浇筑混凝土等基础施工工
作。确保塔基的稳固性和承重能力。
3.安装塔架和导线：根据设计要求，安装集电线路的输电塔、组塔架和
导线。需要严格按照施工图纸的要求安装，确保塔架和导线的安全可靠。
4.调试和验收：完成塔架和导线的安装后，进行调试和验收工作。确保
线路的正常运行和安全使用。
2.2 施工技术要点
•施工前需仔细阅读施工图纸和设计要求，了解施工方案和施工工艺，确保施工无误。
•施工现场要进行安全检查，确保施工场地和设备的安全可靠。
•施工材料要按照要求进行选择和验收，确保材料质量合格。
•施工过程中，要严格按照施工图纸和设计要求施工，确保安装的准确性和稳固性。
•施工现场要保持整洁，工具要放置整齐，确保施工过程的安全和效率。
•施工过程中，要注意与其他工种的协作，确保工作的顺利进行。
•施工结束后，要进行验收和调试工作，确保设备的正常运行和安全使用。
3. 安全交底
3.1 安全注意事项
•施工前要对施工现场进行安全检查，消除施工场地上的安全隐患。
•工作人员要佩戴符合要求的安全防护用品，如安全帽、防护眼镜、防护手套等。
•施工过程中，要遵守安全操作规程，严禁违章作业和不安全行为。
•施工现场要保持整洁，防止杂物堆放和摆放危险物品。
•施工现场要设置明显的安全警示标识，警示瞬时高压区，避免触电事故的发生。
•工作人员要严格按照作业程序进行工作，确保自己和他人的安全。
3.2 应急处理措施
•发生意外事故时，要立即停止施工，并迅速拨打紧急救援电话。
•在进行施救前，必须确保自己的安全，采取必要的自救措施。
•根据现场情况，选择合适的救援方法，确保被困人员的安全。
•事故发生后，要及时报告上级领导和安监部门，做好事故调查和处理工作。
4. 总结
通过本次已用集电线路组塔架线施工技术交底及安全交底，施工人员可以充分了解施工流程、技术要点和安全注意事项。只有在掌握了正确的施工技术和安全知识后，才能确保施工的顺利进行，并最大程度地减少事故的发生。因此，希望施工人员能够牢记交底内容，严格遵守操作规程，确保施工安全，并按照要求完成施工工作。
已用集电线路组塔架线施工技术交底及安全交底 1. 引言 本文档旨在对已用集电线路组塔架线施工技术进行交底，并强调施工过程中的 安全要求和注意事项。集电线路组塔架线施工是电力工程中的一项重要工作，合理的施工技术和安全措施对项目的顺利进行至关重要。通过本次技术交底和安全交底，将能提高施工人员的技能水平，减少施工事故的发生，确保施工的顺利进行。 2. 施工技术交底 2.1 组塔架线施工流程 组塔架线施工是将集电线路的输电塔、组塔架、导线等进行安装和连接的过程。施工流程主要包括以下几个步骤： 1.现场勘察和准备：在施工前，需要对施工现场进行勘察，确保地基和 设备安装的稳固性。还需要准备好所需的施工材料和工具。 2.基础施工：根据勘察结果，进行地基开挖、浇筑混凝土等基础施工工 作。确保塔基的稳固性和承重能力。 3.安装塔架和导线：根据设计要求，安装集电线路的输电塔、组塔架和 导线。需要严格按照施工图纸的要求安装，确保塔架和导线的安全可靠。 4.调试和验收：完成塔架和导线的安装后，进行调试和验收工作。确保 线路的正常运行和安全使用。 2.2 施工技术要点 •施工前需仔细阅读施工图纸和设计要求，了解施工方案和施工工艺，确保施工无误。 •施工现场要进行安全检查，确保施工场地和设备的安全可靠。 •施工材料要按照要求进行选择和验收，确保材料质量合格。 •施工过程中，要严格按照施工图纸和设计要求施工，确保安装的准确性和稳固性。 •施工现场要保持整洁，工具要放置整齐，确保施工过程的安全和效率。 •施工过程中，要注意与其他工种的协作，确保工作的顺利进行。
•施工结束后，要进行验收和调试工作，确保设备的正常运行和安全使用。 3. 安全交底 3.1 安全注意事项 •施工前要对施工现场进行安全检查，消除施工场地上的安全隐患。 •工作人员要佩戴符合要求的安全防护用品，如安全帽、防护眼镜、防护手套等。 •施工过程中，要遵守安全操作规程，严禁违章作业和不安全行为。 •施工现场要保持整洁，防止杂物堆放和摆放危险物品。 •施工现场要设置明显的安全警示标识，警示瞬时高压区，避免触电事故的发生。 •工作人员要严格按照作业程序进行工作，确保自己和他人的安全。 3.2 应急处理措施 •发生意外事故时，要立即停止施工，并迅速拨打紧急救援电话。 •在进行施救前，必须确保自己的安全，采取必要的自救措施。 •根据现场情况，选择合适的救援方法，确保被困人员的安全。 •事故发生后，要及时报告上级领导和安监部门，做好事故调查和处理工作。 4. 总结 通过本次已用集电线路组塔架线施工技术交底及安全交底，施工人员可以充分了解施工流程、技术要点和安全注意事项。只有在掌握了正确的施工技术和安全知识后，才能确保施工的顺利进行，并最大程度地减少事故的发生。因此，希望施工人员能够牢记交底内容，严格遵守操作规程，确保施工安全，并按照要求完成施工工作。
220kV禹城牵引站供电线路工程 铁塔组立施工 技术交底书 2009-11发布 2009-11实施 山东中茂实业集团有限公司发布
目录 第一部分说明 (2) 一、工程概况 (2) 二、线路方向规定 (3) 三、全线铁塔分类 (3) 四、铁塔组立总体说明 (3) 五、组塔方案选择 (5) 第二部分内悬浮外拉线组塔方案 (6) 一、施工依据 (6) 二、自立塔组立 (6) 三、质量标准和质量保证措施 (15) 第三部分安全措施 (16) 一、一般安全规定 (16) 二、施工危险点分析及控制措施 (19) 三、塔料运输安全规定 (20) 四、地面组装安全规定 (20) 五、抱杆起立安全规定 (21) 六、提升抱杆安全规定 (21) 七、吊装安全规定 (21) 八、抱杆拆除安全规定 (22) 九、工器具、设备在使用过程中安全措施 (22)
第一部分说明 一、工程概况 本工程电压等级为220kV，共计涉及3条线路，其中2条新建线路，1条改造线路；线路全长27.2km，其中双回路长度13.4km，单回路长度13.8km，全线折合单回线路40.6km。导线采用2×LGJ-400/35型钢芯铝绞线。地线220kV禹城－高铁双回段全部采用复合光缆地线OPGW，单回路段一侧采用架空复合光缆地线OPGW；另一侧采用JLB40-120铝包钢绞线；220kV糖城－高铁单回路段地线全部采用JLB40-120铝包钢绞线。全线共用杆塔80基。线路平均档距339m。 线路建成后，形成了220kV糖高线#33塔－220kV禹城高铁牵引站的 220kV糖高线后段； 220kV禹城站－220kV禹城高铁牵引站的220kV禹高线；220kV德禹线#21塔－220kV禹城站的220kV德禹线后段共计3条送电线路。各段的线路长度如下：糖城站－禹城高铁牵引站的糖高线路长度为 15.7km; 禹城站－禹城高铁牵引站的禹高线路长度为17.4km; 德州站－禹城站线路长度为25.6km。 全线共用杆塔80基。线路最大档距410m，线路平均档距339m。 设计气象条件为山东Ⅳ级气象区：最大风速V=27m/s，覆冰厚度 C=10mm（相应风速为10m/s），最高气温T=40℃。
铁塔组立施工安全技术交底 一、前置工作 在铁塔组立施工前，应该完成以下几个前置工作： 1.按照设计要求检查、验收塔材和塔配件的质量，保 证材料符合设计要求和国家标准。 2.现场应该进行详细勘测，确定塔位、塔型、塔高、 基础尺寸、倾斜角、方向，确保在施工中不会出现位置偏 差，影响施工质量。 3.明确好施工队伍，组织好施工班子，制定完整的工 程建设方案和安全作业手册，以及相应的应急救援措施， 保证施工质量和施工安全。 二、施工安全技术交底 在铁塔组立施工中最重要的就是施工安全。下面我们将会 从如下几个方面对施工安全进行技术交底。 2.1 材料上架安全 在进行铁塔组立施工前，需要使用起重机将各种铁塔构件 进行上架，在上架的同时需要注意施工安全。 1.吊裆和钢丝绳的选用应符合设计规定的要求，超载 禁止使用。不能使用老化、损伤及无合格证书的吊带吊物。 2.吊物、起重机的安全装备要齐备，吊装时应遵守指 定操作程序（如吊装工作人员应检查相应的计算书和吊装 方案，验明设备、材料、吊重以及吊装高度等），确保吊 装过程中没有任何安全隐患。
3.吊装作业中要保证通讯良好，信号清晰无误，使用 标准手势；吊装工人必须认真学习并严格执行各种操作规程，熟悉施工现场各种危险因素，遵守各项安全技术规定 和保护措施。 2.2 确定支撑脚手架的结构 支撑脚手架应该选用合适的材料进行搭建。 1.搭建脚手架时，应该按照设计规定要求进行正确的 结构组合，确定支撑的位置、间距、高度等，防止搭建不 合理导致的脚手架失稳，垮塌和人员伤亡。 2.脚手架拆除时应给予充足的时间预先通知施工人员，拆除时一次性拆除完全，不得留下半截或颤动的脚手架。2.3 安全带使用要注意的事项 1.确保工人使用合格的安全带和其他安全设备，并遵 循相关规定和施工规程。当人员需要下到高处作业时，应 该正确地使用安全带，并且在使用时要定期检查其安全性，做好紧固措施。 2.施工现场要设立安全警示牌，警示多次反复强调 “不得空中走吊”，“不得单个作业”，“不能违反规程 因为草率夺时大意失荆州”，以减少因违反规程而导致的 事故。 3.安全技术交底应强调施工现场安全管理的严格性和 规范性，保证每项工程的安全性。 三、应急处置措施 1.组织好应急救援队伍，明确应急救援的流程和措施； 2.对紧急情况进行预测和预案编制，明确事故发生时 的应急处理措施；
施工技术安全交底记录 记录编号：02 工程名称巨口铺110KV变配套线路工程施工项目组塔 施工队交底人 工程简述 本工程分为宝巨线和巨滩线两个标段，其中宝巨线铁塔31基，巨滩线铁 塔10基，塔型共有SJC4A、JC4G、JC2G、ZMC3G、SJC2A、SZC3A等6种。 技术质量要求 1、本工程基础施工严格执行以设计图纸和《110kV~500kV架空电力线 路施工及验收规范》为依据施工；对与设计图纸不符或确实需要更改之处报 项目部，以便要求设计更改。 2、杆塔到货检验：铁塔检查构件数量，镀锌完好，弯曲度等。 3、铁塔施工要求： （1）螺栓使用规定：所有铁塔螺栓除防盗螺栓、双帽螺栓外，其余全 部带防松罩。 自铁塔基础面以上8m内采用防盗螺栓（高低腿以短腿为准），如有连接 板和包角钢位于离地8m水平面的位置，则连接板和包角钢上的螺栓全部采 用防盗螺栓。 （2）螺栓的穿向规定： 对立体结构：水平方向由内向外，垂直方向由下向上；内侧悬空的斜平 面由下向上，外侧悬空的斜平面由内向外； 记录日期年月日技术负责人记录人 备 接受交底人员名单见会议签到表 注
施工安全技术交底记录续表 记录编号：02对平面结构：顺线路方向由内向外，中间由左向右，垂直地面由下向上，横线 路方向呈倾斜平面时往大号穿或由下向上，顺线路方向呈倾斜平面时，由下向上。螺栓应与构件面垂直，螺栓平头与构件间不得有空隙；螺母紧好后，螺杆 露出的长度，单螺母者不应少于两个螺距，双螺母者至少和螺母相平；加螺垫 圈时，每端加垫不宜超过两个，交叉构件在交叉处留有空隙者，应装设相应厚 度的垫圈。 （3）螺栓连接构件规定：①螺栓应与构件面垂直，螺头、平面与构件间不得 有空隙；②螺母紧好后，螺杆露出螺母的长度为：单螺母者不应少于两个螺距，双螺母者允许和螺母相平；③必须加垫时，每端的垫圈不宜超过两个；交叉构 件在交叉处留有空隙者，应装设相应厚度的垫圈或垫板。 （4）铁塔脚钉安装位置：①单回路铁转角塔，线路角度右转的转角塔脚钉横 担以下安装在右后主材（D腿）上，横担以上安装在左后主材（A腿）上，角度 左转的转角塔脚钉横担以下安装在左前主材（B腿）上，横担以上安装在右前 主材（C腿）上； ②双回路直线塔脚钉安装在右后主材（D腿），上；线路角度右转的转角塔脚 钉安装在右后主材（D腿）上；线路角度左转的转角塔脚钉安装在左前主材（B 腿）上。所有塔塔头部分的脚钉和塔身部分的脚钉应安装在同一面上。 4、其它特殊说明： （1）由于地形起伏够大部分铁塔需要倒挂，宝巨线P27、P55、P59、P83，巨 滩线P2、P12塔位前侧导线耐张串倒挂，其前侧导、地线挂线板火曲向上。 宝巨线P10、P22、P76，巨滩线 P4、塔位后侧及构架导线耐张串倒挂，其后侧导、地线挂线板火曲向上。 宝巨线P19、P24、P61、P81，巨滩线P18塔位两侧及构架导线耐张串倒挂，其两侧导、地线挂线板火曲向上。。 （2）铁塔三牌挂孔的孔径均为Ф17.5,杆号牌和警告牌各开2孔,孔距280mm, 铁塔采用销钉式防盗螺栓防盗。 5、螺栓紧固：铁塔在组立结束后，螺栓逐个复紧一次,紧线后还应复紧一次。 螺栓紧固扭距标准：

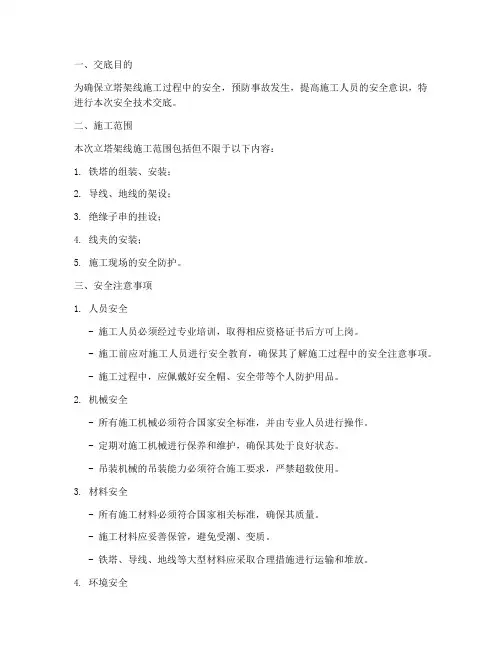

组塔架线安全技术交底 一、铁塔、架线施工注意事项： (一)铁塔施工注意事项 操作要点 (1) 严格遵守国家及有关部门颁发的安全操作规程;严格执行上级机关及公司制定的有关施工安全规定；高空作业人员要持证上岗，要有县级以上医院体检合格证明，在安规考试中合格，进场作业之前，要报监理，监理认可后方可参加高空作业。 (2) 认真做好施工前的组织、准备工作，施工现场人员的职责要明确，并落实到每个人； (3) 现场施工负责人即现场指挥,也是施工现场的第一安全负责人。•现场指挥在组立塔前必须亲自检查施工现场布置和准备情况。施工现场必须在统一指挥下进行组塔作业； (4) 施工现场的安全监护人员，必须协助现场指挥检查各项准备工作及各工器具是否符合施工要求,•并在施工过程中认真做好安全监督工作。安全监护人员及施工人员发现异常情况应立即报告现场指挥，在采取有效措施后方可继续施工； (5) 各种工器具的选用必须符合施工方案规定； (6) 起吊铁塔构件(塔片)•的重量不准超过抱杆及承托绳允许荷载。当施工条件发生变化，不能满足抱杆的使用条件时，必须进行校核验算,经验算合格或采取措施后方可施工； (7) 进入施工现场必须正确佩戴安全帽,登塔作业人员必须正确使用安全带及二道防线,•并应系在牢固的构件上。塔上组装用工具及塔材等必须用绳索传递,禁止抛扔。 (8)•抱杆上拉线的下端必须分别绑扎在已组塔段主材紧靠节点的下方，以防拉线受力时绑扎点向上移动，抱杆承托绳应分别固定在铁塔主材紧靠节点上方，以防止抱杆受力后承托绳向下滑动； (9) 承托绳之平衡滑车应装设在起吊侧，•以防止在起吊过程中抱杆根部在起吊方向上滑动； (10) 提升抱杆时必须使用腰环，两腰环间距不小于3m，以确保抱杆提升的稳定性。在起吊过程中抱杆受力时,腰环控制绳必须松开；
杆塔组立安全技术交底
安全技术交底记录表 表号：DJB-B-04(98版) 编号：
本表一式多份，参加会议单位各存一份。 XXX输变电新建工程 XXX线路新建工程 一、杆塔组立工序安全责任制 由于杆塔塔组立是送电线路施工的一项集体操作，又是比较危险的操作，因此，保证杆塔塔组立的安全必须执行组立工序中各个岗位的责任制，这是最基本最主要的安全措施。杆塔塔组立工序的岗位较多，而且由于组立方法的不同，岗位及职责也有所不同。现将主要施工人员的岗位职责归纳入下。 1、队长的职责： （1）负责组织技术交底，组织学习安全规程，施工验收规范和有关技术措施。 （2）根据人员的思想，技术，身体状况明确分工，尽量做到相对稳定。（3）组织技工认真检查立塔工器具，不合格的严禁使用。（见附表：组立杆塔主要工器具安全检查记录） （4）检查杆塔组立前的准备工作是否完成，没有做好准备的不应安排组立工作。 （5）本工程每一基杆塔必须亲临现场指挥。 2、队技术员的职责 （1）协助队长做好各项组立准备工作，认真填写杆塔组立安全施工作业票。
（2）督促按施工工艺设计正确布置现场，若现场地形不能按施工工艺设计要求布置时，应在立塔前作补充验算，检验立塔工器具能否满足立塔安全要求。 （3）针对各塔位的具体情况提出立塔施工安全的补充措施。 （4）本工程每一基杆塔必须亲临现场指挥。 3、组装负责人的职责 （1）明确参加组装的施工人员的分工，交代安全措施和技术指导。（2）组织施工人员严格按施工图及工艺设计要求进行组装。 （3）组装中的遗留问题应登记清单，上报队长或工程处。 4、塔现场准备负责人的职责 （1）对参与立塔准备工作的民工交待安全措施。 （2）按施工工艺设计要求，确定地锚及铁桩的距离，方位，深度，马道等。 （3）遇有特殊地形，地质应报告队长或立塔指挥人检查后再埋没地锚。 5、组立杆塔指挥人的职责 （1）负责宣读立塔安全工作票，向参加立塔的施工人员讲解质量要求，安全措施及特殊注意事项。 （2）组织检查地面组装质量，组装不合格者不应立塔。 （3）按施工工艺要求对立塔现场布置及所用的工器具进行全面检查。（4）立塔过程中应兼顾全局，随时听取各岗位报来的信息并提醒各岗位人员的操作。

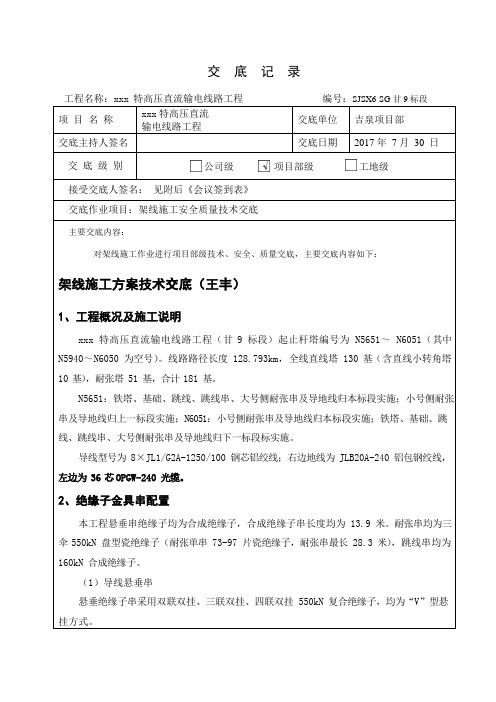

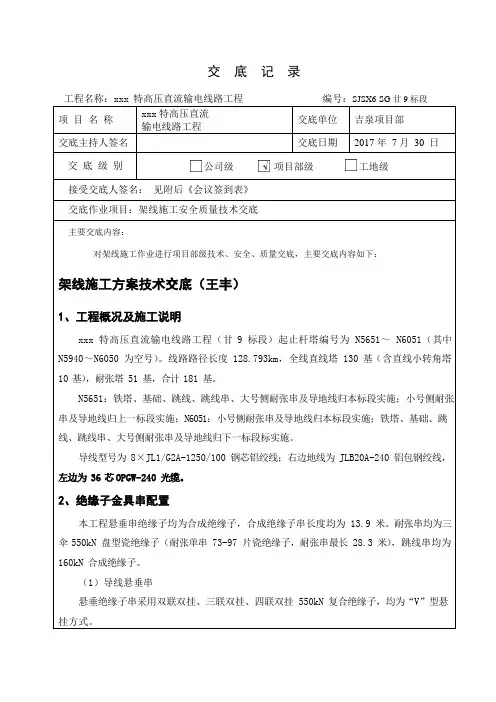

架线安全技术交底 架线安全技术交底是指在电力设施安全管理和运行中，对施工人员和技术工人进行安全技术培训，解释电力设施的安全管理制度，使其能够确切了解相关的安全作业规程和操作方法，为工作中的安全保障提供坚实保障。本文将从架线安全技术交底的重要性、交底的内容、交底的形式和交底的要点四个方面进行探讨。 一、架线安全技术交底的重要性 架线安全技术交底是保障电力设施安全运行的一项基础性工作，对工作中的安全保障具有重要的意义。一方面，通过安全交底，可以确保施工人员和技术工人正确操作设备，提高工作者的安全意识，预防和减少事故发生的可能性。另一方面，安全交底能够促进施工人员和技术工人的技术交流，提高业务能力和专业水平，为设备的正常运行提供技术保障。 二、交底的内容 架线安全技术交底的内容主要包括以下方面： （一）安全制度和操作规程：首先，要详细介绍电力设施安全操作的流程和规章制度，包括在施工和运行中应注意的安全事项，以及可能导致意外事故的原因和必要的防范措施。
（二）线路拆除和安装：从线路的拆除开始，讲解每个操作步骤应该注意的事项。在线路的安装过程中，要讲解架设方式和架线的规格等。 （三）设备操作维护：对电力设施的基本操作进行讲解，提供设备维护和保养的基本知识，讲解常用的维护工具和防护措施等。 三、交底的形式 交底的形式多种多样，可以根据不同的情况选择合适的方式。 （一）面对面交底：适合于施工人员和技术工人较少的场合，可安排专业人员进行面对面的交底。 （二）发布安全通知：适合于施工人员和技术工人较多的场合，可以通过安全通知的形式发布安全知识。 （三）安全培训和集中教育：对于新员工和新技术人员，还可以组织集中的安全培训和教育。 四、交底的要点 （一）精细化：交底的内容必须精准，不得模糊或遗漏关键信息。 （二）规范化：交底的行为要符合相关规范和要求，确保安全传递、安全管理的效果。 （三）随时随地：交底是持续不断的，施工人员和技术工人需要时刻关注安全，关注自身的安全和队友的安全。
集电线路安全技术交底 由业主工程部对施工单位、监理单位进展集电线路开工前安全技术交底，交底内容如下： 1、集电线路施工治理人员必需仔细学习相关安全、技术制度及相关标准文件，建立健全施工质量、安全保证体系。 2、进场施工人员必需进展三级安全训练培训，每日召开工前会，进展安全技术交底并留有影像资料，建立各种相关的安全资料。 3、仔细查看集电线路设计图纸，准时选购合格的原材料保证工程的正常开展，进展实地复测和勘测，发觉与图纸不符的准时与设计沟通，确保施工安全。 4、施工前仔细填写安全施工作业票，进展安全交底并签字认可。施工时确保全部作业面都有专职安全监护人员进展统一治理监护，施工完毕后进展检查做到“三不离”、“三不动”。 5、进展基坑开挖时严格根据设计图纸进展开挖，严禁超挖或少挖，合理放置弃土，留意环保水保保持。对于开挖好的基坑做好安全围护并安放警示标志防止人员坠入坑内， 6、钢筋等原材料要确保质量合格，进场前进展检验，要有出厂合格证和材质证明并进展抽样复查，。根据设计图纸要求一次性加工成型并留意成品、半成品的爱护，根据标准要求进展安装。
7、进展模板支力时严禁轴线位移，保证模板的集合尺寸。在砼浇筑时进展分层浇筑，合理振捣，防止漏振。进展基坑回填时必需进展分层夯实至设计标高。 8、严格根据标准和设计要求进展地脚螺栓的安装和固定。接地体进展焊接时全部焊接点必需进展防腐处理，接地完成后进展电阻测试确保＜4Ω。 9、进展杆塔组立时必需仔细学习杆塔组立的安全措施，进展危急源辨识并制定相应预防措施，明确安全责任制。施工前必需确保接地系统全部完成并有安全监护人员在现场进展统一指挥。组立铁塔时，应准时拧紧塔腿地脚螺栓，其垫片规格必需符合设计要求；组装方案和现场布置应符合施工技术措施的规定；工器具不得超载使用；塔材就位时应先低侧后高侧；主材和侧面大斜材未全部连接坚固前，不得在吊件上作业。 10、确保工程资料与工程进展全都。并严格根据监理程序报验，每道工序必需阅历收合格前方可进展下道工序的施工。
电气架空线路施工安全技术交底 工程名称： 交底内容： 1.一般要求 1安装工作宜从上至下进行,避免立体交叉作业,防止伤人和损坏设备; 2凡两人以上安装或操作同一设备时,应建立呼唤应答制; 3设置或就位设备时,不应将脚放在设备的下方,防止压伤; 4使用扳手时,不准套上管子; 2.架设电线路必须有专人指挥,明确信号;所使用的机具如绞车、滑车、绳索、拨杆等须经 计算和检验后方可使用; 3.在六级以上的大风及精神不振、酒后、雷雨、浓雾时,禁止立杆及杆上作业; 4.杆塔组立 1地面组装杆塔时,先选好场地,适当垫平,是杆塔不得滚动; 2在坑内放入电杆时,应使用带槽的滑板,不得用锹镐、棍棒等物代替; 3坑内有人工作时不准移动或转动电杆; 4起立杆塔离地面～1m时,暂停起立进行检查,特别注意绳扣的连接部分;确认无问题后方 可继续起立,当即立好,中途不得停下;杆塔起立到70时应减缓牵引速度,工地人员均应站在 距起立杆塔高度的倍以外; 5不得使用锹镐、棍棒等不适宜的工具立杆,不的将叉杆、支杆等支撑在身体上; 6在市区、地方狭小或路堑、高岗、斜坡等地势不好的位置立杆时,应当增加人员,并采取设 木桩或用拉绳绑杆等措施,防止电杆倾倒或由坡上滚下; 7竖立杆塔时埋设的地锚,应根据不同地质及受力情况埋设牢固;利用树桩等代替的锚时,应详 细检查确认坚牢没有拨出的危险方可能;主牵引地锚、杆塔中心、扒杆顶及制动地锚四点须在一线上; 8在带电的架空电力线路和供电设备附近或撤杆时,必须保证表1的安全距离;如不能保证安全 距离,应先停电,并在线路两端接地后在进行施工; 表1 立杆时与带电体的最小安全距离
注：参考文献11 交底内容：针对工程施工中应该注意的安全问题进行技术交底,要求各个施工班组将施工中可能出现的安全问题放在整天工程的首要位置,严格贯彻执行“安全第一,预防为主”的施工方针,坚决与“违章、麻痹、不负责任”作斗争,树立一个良好的企业形象,并将如下要求贯彻到施工中,确保工程安全、质量、快捷完成; 一、基本要求： 1、施工作业前必须认真勘查施工现场,针对施工作业危险点,编制并报审相 关的安全施工方案,得到相关部门审批后方可施工,且必须在施工前组织现场安全交底; 2、施工班组所有人员必须熟悉并遵守十个规定动作凭票工作、凭票操作、穿工作服、戴安全帽、系安全带、停电、验电,挂接地线,挂牌装遮拦、现场交底; 3、进入施工现场应正确佩戴安全帽,穿纯棉衣服；施工过程不得穿拖鞋、不得喝酒、 不得喧哗；施工过程做到“三不伤害“; 4、施工人员严禁违章作业,不得影响他人安全作业,有权制止他人违章作业; 5、每天工作前,工作班组负责人召开工前会强调安全,讲解当日相关工作内 容及安全注意事项,施工前必须落实保证安全的组织措施、技术措施和安全防护措
技术交底记录
2.2.1当风力达到６级及以上或遇有大雪、大风、雷雨、浓雾等恶劣天气、夜间照明不足及精神不振、酒后等情况，禁止立杆塔及杆塔上作业； 2.2.2杆塔起立头部离地面0.5～lm的高度，应暂停牵引进行检查，确认无异状后方可继续起立杆塔，起立到与地面成70º，时应减慢牵引速度。 2.2.3电杆装卸：起吊作业时，电杆必须绑扎牢固。吊钩的悬挂点应与被起吊物的重心在同一垂直线上，吊钩的钢丝绳应保持垂直。落钩时应防止被起吊物局部着地引起吊绳偏斜。被起吊物未固定或未稳固前不得将起重机械松钩。 2.2.4从车厢上向下卸电杆时应有专人指挥。向下滚卸时应在滚下的反方向设防溜绳。 三、导、地线架设 3.1.1、放线前的准备工作：清理线路通道内树木、做好通道内房屋、电力线路、道路等交叉跨越措施；平整放置线盘和放线架的放线场、紧线作业场；搭设跨越公路、通信线路及电力线路的越线架；挂好悬垂绝缘子串和放线滑车。 3.1.2、导线连接的接续管型号与导线的规格应配套，压口数及压后尺寸应符合规定要求，压口位置、操作顺序应按标准进行，钳压后导线端头露出长度不应小于20mm，导线端头绑线应保留，压接后的接续管弯曲度不应大于管长的2%，有明显弯曲时应校直，压接后或校直后的接续管不应有裂缝，压接后接续管两端附近的导线不应有灯笼、抽筋现象，出口处、合缝处及外露部分，就涂刷电力复合脂，压后尺寸的允许误差，钢芯铝绞线钳接管±0.5mm。 3.1.3、紧线前根据紧线施工场地确定紧线施工方案，检查耐张杆及转角杆的拉线安装是否齐全牢固并清除有碍架空线紧线工作的障碍物，对已施放好的架空线进行全面检查，对紧线的挂线的杆横担进行补强，按设计要求及耐张段长度选好弛度观察档，并绑好驰度观察板，检查通信联络设置是否良好，以保证及时传递信号。导线驰度允许偏差在一般情况下不允许超过+5%、-2.5%，相间驰度偏差不应超过200mm。 3.1.4、使用绞车或绞磨紧线时，应将地锚固定牢固并设专人看护。绞车或绞磨上的绕绳不应少于5圈。拉尾绳人员距绞磨的距离不应小于2.5m。 3.1.5、引流线应呈近似悬链线状自然下垂，其对杆及拉线等的电气间隙必须符合设计规定。使用螺栓式耐张线夹时宜采用连引。应使用汽油清洗连接面及导线表面污垢，并应涂上一层导电脂，用细钢丝刷清洗涂有导电脂的表面氧化膜，保留电力脂并逐个均匀拧紧螺栓。 3.2其它注意事项： 3.2.1在居民区或跨越公路架线时，应派人看守，阻止车马通行以防压坏导线或伤人；越其他电线路时，须预先搭好越线架。 3.2.2架设导线时，应注意温度与弛度的要求，认真观测、调整，使其符合设计文件要求。 四、杆塔附件安装 1）清除绝缘子上的一切污垢,检查瓷件是否良好； 2）在安装前检查防震锤,应将导线上紧密缠绕好铝包带;防震锤安装后,铝包带应缠出固定点两端各10～20mm,且断头应回到线夹压住； 3）防震锤的安装距离应符合下面的规定：直线杆塔指防震锤中心船型线夹中心之距,耐张塔是指防震锤中心耐张线夹销子中心之距；防震锤安装后应与地面垂直,其安装距离误差应不大于30mm,安装必须牢固；悬垂线夹(船型线夹)安装后,其绝缘子串应垂直于地平面，顺线路方向最大偏移值不应超过50mm； 4）金具上的螺栓、穿钉及弹簧销子的穿向应统一,无特殊情况应符合规范规定;开口销子必须对称开口,开口角度为60～90,开口后不得有折断、裂纹等现象,不得用线材代替开口销子； 5）跳线线夹的型号、规格应符合设计，压按后的质量应符合规定，不得有裂纹，连接面不应烧伤，连接螺栓应紧固，跳线线夹保护层厚度与压接管相同 6）跳线完毕，弧度应适中，其安全距离不应小于650mm。 其它注意事项 1）高处作业人员应衣着灵便，并正确配戴个人防护用具；

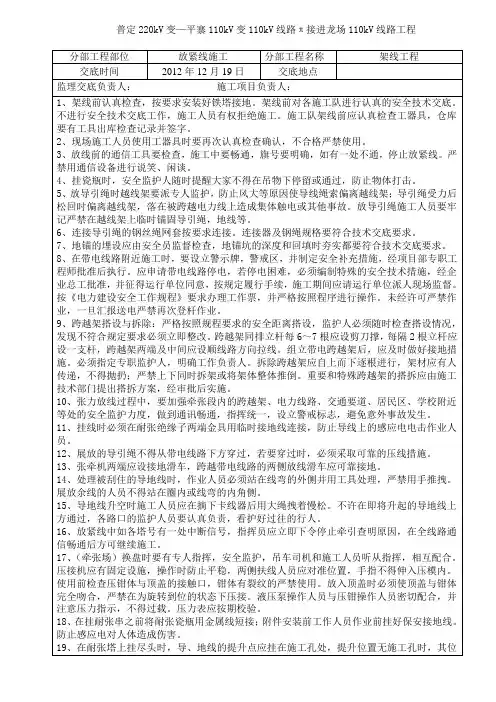

架线工程施工安全技术交底 分部工程部位 放紧线施工 分部工程名称 架线工程 交底时间 2022年12月19日 交底地点 监理交底负责人：施工工程负责人： 1、架线前仔细检查，按要求安装好铁塔接地。架线前对各施工队进展仔细的安全技术交底。不进展安全技术交底工作，施工人员有权拒绝施工。施工队架线前应仔细检查工器具，仓库要有工具出库检查记录并签字。 2、现场施工人员使用工器具时要再次仔细检查确认，不合格严禁使用。 3、放线前的通信工具要检查，施工中要畅通，旗号要明确，如有一处不通，停顿放紧线。严禁用通信设备进展说笑、闲谈。 4、挂瓷瓶时，安全监护人随时提示大家不得在吊物下停留或通过，
防止物体打击。 5、放导引绳时越线架要派专人监护，防止风大等缘由使导线绳索偏离越线架；导引绳受力后松回时偏离越线架，落在被跨越电力线上造成集体触电或其他事故。放导引绳施工人员要牢记严禁在越线架上临时锚固导引绳，地线等。 6、连接导引绳的钢丝绳网套按要求连接。连接器及钢绳规格要符合技术交底要求。 7、地锚的埋设应由安全员监视检查，地锚坑的深度和回填时夯实都要符合技术交底要求。 8、在带电线路四周施工时，要设立警示牌，戒备区，并制定安全补充措施，经工程部专职工程师批准后执行。应申请带电线路停电，若停电困难，必需编制特别的安全技术措施，经企业总工批准，并征得运行单位同意，按规定履行手续，施工期间应请运行单位派人现场监视。按《电力建立安全工作规程》要求办理工作票，并严格根据程序进展操作。未经许可严禁作业，一旦汇报送电严禁再次登杆作业。 9、跨越架搭设与撤除：严格根据规程要求的安全距离搭设，监护人必需随时检查搭设状况，发觉不符合规定要求必需马上整改。跨越架同排立杆每6～7根应设剪刀撑，每隔2根立杆应设一支杆，跨越架两端及中间应设顺线路方向拉线。组立带电跨越架后，应准时做好接地措施。必需指定专职监护人，明确工作负责人。撤除跨越架应自上而下逐根进展，架
施工技术和安全交底记录 工程名称：大唐广元凉水泉风电工程35KV集电线路工程交底时间年月日记录人： 接受交底班组： 一、施工技术交底内容： 1、普通基础 1）基础施工应遵守《110-500KV架空送电线路施工及验收规范》（GB50233-2005） 2）基础施工应严格遵照各基础施工图纸中的基础说明及注意事项。 3）施工人员必须熟悉基础施工图及基础明细表，做到按图施工。 4）认真学习基础作业指导书，按基础作业指导书的施工方案进行施工。 5）本工程地基土壤均为自重湿陷性黄土及岩石。基础开挖时，若发现地质与设计不符，应及时上报，由项目部与设计人员联系，进行处理。 6）基础分坑前应逐基复测塔基断面，如分坑过程中发现与图纸不符，及时通知项目部，由项目部联系设计院进行处理。 7）基础开挖先进行测量定位抄平放线。 8）基坑开挖时，应注意避免挠动原状土。 9）塔基基坑开挖：掏挖基础以人工掏挖为主，对于风化岩可采用松动爆破与人工开挖结合，但要保持坑壁完整，岩渣必须清除干净。掏挖基础及岩石基础的尺寸不允许有负偏差。 10）开挖时，应对平面控制桩、水准点、基坑的平面位置、水平标高、边坡坡度等经常进行检查。 11）当开挖的土体含水量大且不稳定，或边坡较陡、基坑较深、地质条件不好时，应采用加固措施。 12）接地沟开挖的长度和深度要符合设计要求并不得有负偏差，沟中杂物要清除。在山坡上挖接地沟时，沿等高线开挖。
13）在详细核实基础根开，高程，基础型号，几何尺寸等正确无误后方可浇基础砼，同时按规定做好试块。 14）基础浇制过程中应对质量进行严格把关，混凝土必须分层震动密实，同个塔坑必须一次浇筑成型。 15）在基础浇制完成满足48小时后方可进行拆模。 16）每个基础应一次浇筑完成，且表面应操平抹光。 17）本工程掏挖式基础采用C25混凝土，地脚螺栓保护帽采用C15混凝土。 18）铁塔组立前应用水泥砂浆抹平基础柱面，紧线前拧紧地脚螺栓，在拧紧螺帽前，用M20水泥砂浆将塔脚板的地脚螺栓孔与螺栓间的空隙填实，再盖上垫板，拧紧螺帽，地脚螺栓不得进入塔脚板的剪切面。 19）有不等长腿的塔位，应先施工高程较低的基础。 20）基础开坑前应请专业人员进行验槽。 21）各基础施工分坑前，需将塔型，呼高与电气塔位明细对照无误后方可施工。 22）基础施工前应校对铁塔基础跟开，地脚螺栓间距，核对无误后方可施工。 23）全线焊条采用E50两种：地脚螺栓焊接采用E50。 24）对于转角塔、终端塔为确保紧线后补向内角侧、线路侧倾斜，其基础顶面应考虑预偏，预偏参考值如下当0°-30°时为基础跟开的3‰当30°-60°时为基础跟开的5‰当60°-90°时为基础跟开的7‰ 二、组装塔时注意事项： 1．组立铁塔前，应按设计施工图仔细检查基础及基础螺栓位置的正确性，若超过允许偏差，应即时处理。 2．按照铁塔加工图，严格检查各部的加工尺寸，及外形有无断裂、弯曲、偏心，应即时处理。3．安装铁塔时，应采用组合安装法，即各主角铁在起吊前应将部分斜挣及水平铁装上，以提高铁塔分段的稳定性。 4．组塔顺序应先从有脚钉侧开始，然后再安装其他各侧，便于往塔上运输铁件及起落抱杆。5．组塔过程中，塔身下段螺栓帽，不要立即拧紧，以免上部穿螺栓时发生困难。 6．组装结束后，应由上向下把螺栓全部紧一次，并检查对角线，横线路方向位移。 三、导线、避雷线架设
输电线路安全技术交底 （最新版） 编制人：__________________ 审核人：__________________ 审批人：__________________ 编制单位：__________________ 编制时间：____年____月____日 序言 下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大 家解决实际问题。文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢! 并且，本店铺为大家提供各种类型的安全管理制度，如通用安全、交通运输、矿山安全、石油化工、建筑安全、机械安全、电力安全、其他安全等等制度，想了解不同制度格式和写法，敬请关注! Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of safety management systems, such as general safety, transportation, mine safety, petrochemical, construction safety, machinery safety, electrical safety, other safety, etc. systems, I want to know the format and writing of different systems ,stay tuned!
铁塔组立安全技术交底 为贯彻“安全第一、预防为主”的方针，防止和减少电力建设安全事故，进一步提高施工人员的安全意识，保证员工在生产活动中的安全与健康，确保工程能顺利进行，特作如下安全技术交底： 一、在施工过程中，施工单位必须严格执行《电力建设安全工作规程》、《电业安全工作规程》。 二、由于铁塔组立属于高空作业，且铁塔在组立过程中处于不稳定状态，容易发生人员高空坠落、铁塔倾倒、抱杆掉落等危险，开工前项目部应组织各施工队认真学习铁塔组立的安全措施、认真开展铁塔组立的危险点分析。使全体施工人员均掌握工程特点及所有安全措施、安全注意事项，并明确安全责任制。其中，应特别注意以下几点： 1、铁塔组立应设安全监护人。 2、铁塔组立前应保证其接地系统已经完成，防止出现组立过程中遭雷击而造成事故。 3、组立铁塔时，应及时拧紧塔腿地脚螺栓，其垫片规格必须符合设计要求。 4、组装方案和现场布置应符合施工技术措施的规定；工器具不得超载使用。 5、塔材就位时应先低侧后高侧；主材和侧面大斜材未全部连接牢固前，不得在吊件上作业。 6、铁件及工具严禁浮搁在塔材上。
7、临时拉线的设置应遵守以下规定： ⑴钢丝绳使用不得少于4根。 ⑵绑扎工作应由有经验的技术工人担任。 ⑶一根锚桩上的临时拉线不得超过2根。 ⑷未绑扎固定前不得登高。 ⑸在受力钢丝绳的内角侧严禁有人。 ⑹不得利用树木和外露的石头作牵引和制动等受力锚桩。 三、在组立铁塔时，应做好安全交底工作，并根据工程特点，辨识施工现场危险源，对辨识的危险源制定相应的组塔工作危险点、防火、防盗等控制措施。无措施和未交底，严禁施工。 四、坚决贯彻“预防为主、安全第一”的安全生产方针，合理安排施工进度，必须在确保安全、质量的情况下，保证施工进度。 五、对施工人员的要求： 1、在施工中，施工人员必须杜绝思想放松、麻痹大意的不良工作作风，加大安全的监督力度，杜绝习惯性违章，做到预防为主，超前防范； 2、凡进入施工现场的人员必须正确配戴检查合格的安全帽，穿好工作服，严禁穿拖鞋、凉鞋、高跟鞋进入施工现场。与施工无关的人员不得进入施工现场； 3、在施工中，施工人员应遵守施工组织纪律，做到分工明确，一切行动听指挥；遵守劳动纪律，做到坚守岗位，精神集中，
中广核赣县高峰山30MW风电场工程35KV集电线路铁塔组立施工方案 中国水利水电第四工程局有限公司 中广核赣县高峰山风电场项目部
批准：审核：校核：编制：
目录 1.工程概述 (1) 1.1编制依据 (1) 1.2主要工程量 (1) 2.施工布置 (1) 2.1现场布置 (1) 2.2施工条件 (2) 3.施工准备 (2) 4.铁塔组立 (3) 4.1抱杆的起立 (3) 4.2塔腿及下段起吊 (4) 4.3抱杆的提升 (4) 4.4塔身的组立 (5) 4.5杆塔曲臂、横担的起吊 (5) 4.6抱杆拆卸 (5) 5.架线 (6) 5.1导线和避雷针的展放 (6) 5.2紧线施工 (9) 5.3弧垂计算与观测 (10) 5.4附件安装 (11) 6.资源配置计划 (12) 6.1主要施工机械设备配置 (12) 6.2劳动力计划安排 (12) 7.质量保证措施 (13) 7.1一般措施 (13) 7.2施工注意事项 (13) 7.3质量保证措施 (14) 8.安全保证措施 (15) 9.文明施工保证措施 (15) 10.特殊季节施工措施 (16) 10.1雨季施工措施 (16) 10.2炎热天气施工措施 (16)
35KV集电线路铁塔组立施工方案 1.工程概述 中广核赣县高峰山30MW风电场场址位于江西省赣县沙地镇与五云镇之间的丘陵区域的山脊上，地属江西省赣州地区赣县。风场南距赣县五云镇约9.5km，北距赣县沙地镇约5km，距离赣州市区约35km。 场内35kV集电线路采用以架空线路为主、电缆线路为辅的设计方案，架空线路总长约18.64km，其中A回集电线路总长度约为6.38km，B回集电线路总长度约为12.26km（其中LGJ-240/30段路径长4.44km、LGJ-95/20主线段路径长6.44km、LGJ-95/20支线段路径长1.38km）,全部为单回35kV架空线路。 场内集电线路铁塔组立包括A回杆塔15基，B回杆塔56基，共计71基。 1.1 编制依据 ㈠《中广核赣县高峰山30MW风电场项目工程升压站土建及电气、场内35kV集电线路施工安装工程》招标文件； ㈡《中广核赣县高峰山30MW风电场项目工程升压站土建及电气、场内35kV集电线路施工安装工程》施工合同；（合同编号020-GN-B-2018-C45-P.E.99-00043） ㈢《110KV-500KV架空电力线路工程施工质量验收及评定规程》（DL/T 5168-2002）；国家现行风电场施工规范和风力发电工程验收规范、其它相关规范； ㈣已报审批复的《升压站土建及电气、场内35KV集电线路施工组织设计》。 1.2主要工程量 场内35KV集电线路杆塔组立71基，A回15基，B回56基。架空线路总长约18.64km，其中A回集电线路总长度约为6.38km，B回集电线路总长度约为12.26km（其中LGJ-240/30段路径长4.44km、LGJ-95/20主线段路径长6.44km、LGJ-95/20支线段路径长1.38km）,全部为单回35kV架空线路，以及附属的光缆线路施工。 2.施工布置 2.1现场布置 由于本工程铁塔部分位于施工道路两侧，大部位于陡峭山坡地区，机械作业难以展开，且目前施工道路无法到达作业地点，因此，集电线路铁塔组立的最大难点在于临时施工道路修建及铁塔材料及设备运输。铁塔组立前，应做好详细周密的调查，制定临时道路布置及施工材料的运输措施，做好施工专项方案。
35工程施工安全技术交底 一、现场安全管理事项：
1、施工前的准备工作 1、项目部必须按规定建立、健全和落实各项安全生产责任制度;设立安全生产管理机构;配备专职安全员.. 2、施工单位应设立工程项目部和项目经理;施工单位的项目经理是该施工现场的安全第一责任人.. 3、工地设专职安全员;在项目负责人领导下;做好本项目工程的安全施工管理工作；班组设兼职安全员；工作负责人和专职安全员应佩戴袖章.. 4、施工单位应制定安全生产责任制和安全管理目标;牢固树立“安全第一;预防为主”思想;全面履行安全生产责任.. 5、工程开工前;应组织全体施工人员分工种进行安全教育;学习电力建设安全规程、电力建设安全健康与环境管理工作规定、电业安全工作规程和上级有关安全工作规定；随着工程进展;应有针对性地对职工进行安全教育.. 6、一切施工活动必须有安全施工措施;在施工前对每位施工人员进行安全交底;交底人和被交底人必须签名确认；无措施或未交底或交底未签名的;严禁布置施工;未签字人员不得参加该项目的施工；安全施工措施应有危险点和危险源的分析和防范措施;在安全交底时交代清楚.. 7、每日开工前召开班前会;对全班组人员进行施工要求、作业环境和安全注意事项的安全交底;并做好记录.. 8、建立班组每周安全活动日制度;小结本周安全生产工作情况;分析现场安全生产情况;提出下周安全生产要求;并作好记录.. 9、项目负责人应保证在现场指挥和监督安全施工;如因事需要临时离开现场;应委托有经验人员代理职责;并交代注意事项；全体项目部人员必须每天到现场履行职责..
