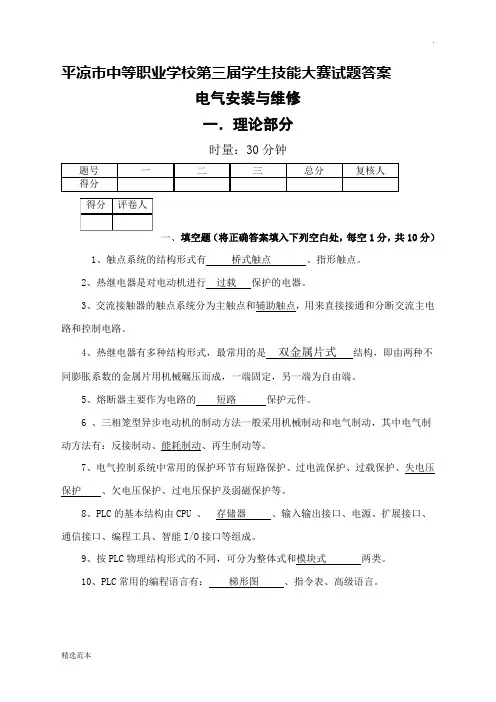

平凉市中等职业学校第三届学生技能大赛试题答案
电气安装与维修
一．理论部分
时量：30分钟
一、填空题（将正确答案填入下列空白处，每空1分，共10
分）
二、1、触点系统的结构形式有桥式触点、指形触点。
三、2、热继电器是对电动机进行过载保护的电器。
四、3、交流接触器的触点系统分为主触点和辅助触点，用来直接接通和分断交流
主电路和控制电路。
五、4、热继电器有多种结构形式，最常用的是双金属片式结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。
六、5、熔断器主要作为电路的短路保护元件。
七、 6 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气
制动方法有：反接制动、能耗制动、再生制动等。
八、7、电气控制系统中常用的保护环节有短路保护、过电流保护、过载保护、失
电压保护、欠电压保护、过电压保护及弱磁保护等。
九、8、PLC的基本结构由CPU 、存储器、输入输出接口、电源、扩展接
口、通信接口、编程工具、智能I/O接口等组成。
十、9、按PLC物理结构形式的不同，可分为整体式和模块式两类。
十一、10、PLC常用的编程语言有：梯形图、指令表、高级语言。
二、选择题（下列每题只有一个正确答案，将正确答案填入括号内，每题分，共5分）
三、判断题（下面各题正确的在括号内划√，错误的在括号内划×，每题分，共5分）
二、实操部分
时量210
任务一：作图。制作三相异步电动机的定时自动循环正反转控制电路（20分）
任务三：CW6140普通车床控制电路分析与故障处理：（15分）
一、线路分析（8分）
1、主电路分析（3分）
主电路有两台电动机，M1为主电动机，M2为冷却泵电动机，QS为电源开关。
接触器KM控制M1的启动和停止。转换开关Q1控制M2的工作状态。M2由FU1熔断器作短路保护，FR1、FR2分别作为电动机M1和1M2的热保护。
2、控制电路分析（2分）
控制电路采用380V交流电源供电。按启动按钮SB2，KM线圈得电吸合并自锁，M1电动机直接启动；M1运行后合上Q1，冷却泵电动机启动。按停止按钮SB1，
M1和1M2电动机同时停转。
3、助照明电路（2分）
机床照明采用380/36V安全变压器T，由转换开关Q2控制。FU2、FU3分别为
控制电路和照明线路的熔断器。
4、机床电路连接点上标注的数字和文字符号，是用作电气配线和维修使用。（1分）
二、电路故障分析（共7分）
1、主轴电动机不能启动（3分）
1）电源部分：线路接线或电源开关接触不良。
2）电源正常，但按SB2时接触器不吸合，可能原因：
A、控制电路熔断器熔断
B、S B1或SB2接触不良
C、F R1、FR2动作后未复位
D、接触器KM线圈断线
3）按SB2时接触器虽吸合，但MK振动声很大，电动机有嗡嗡响声。
故障现象为缺相。
原因：
(a)FR1烧坏
(b)KM触点烧损严重使某相接触不上
(c)电动机内部接线松脱或断线。
2、按停止按钮SB1机床不停车（2分）
原因：
(a)接触器衔铁被油垢粘连
(b) 接触器触点烧损粘连
(c)电磁机构失灵
3、机床运转中突然停车（2分）
M1或1M2电动机过热，使热继电器FR1或FR2动作。
