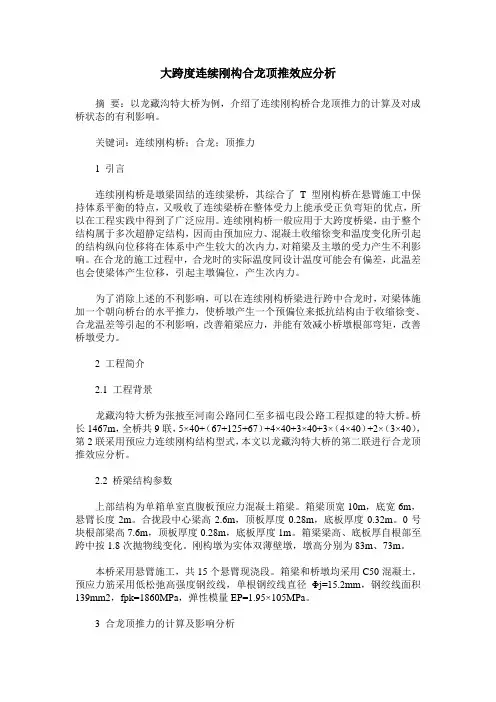

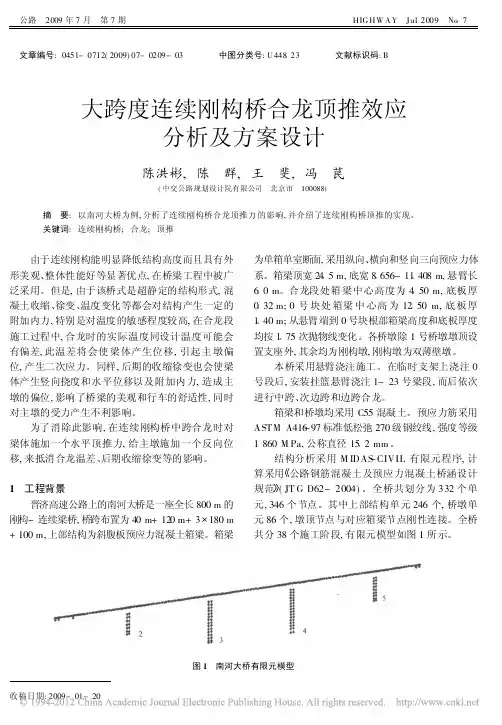

大跨度连续刚构合龙顶推效应分析
摘要：以龙藏沟特大桥为例，介绍了连续刚构桥合龙顶推力的计算及对成桥状态的有利影响。
关键词：连续刚构桥；合龙；顶推力
中图分类号：u448.23 文献标识码：a 文章编号：1671-3362（2013）05-0142-02
1 引言
连续刚构桥是墩梁固结的连续梁桥，其综合了t型刚构桥在悬臂施工中保持体系平衡的特点，又吸收了连续梁桥在整体受力上能承受正负弯矩的优点，所以在工程实践中得到了广泛应用。连续刚构桥一般应用于大跨度桥梁，由于整个结构属于多次超静定结构，因而由预加应力、混凝土收缩徐变和温度变化所引起的结构纵向位移将在体系中产生较大的次内力，对箱梁及主墩的受力产生不利影响。在合龙的施工过程中，合龙时的实际温度同设计温度可能会有偏差，此温差也会使梁体产生位移，引起主墩偏位，产生次内力。为了消除上述的不利影响，可以在连续刚构桥梁进行跨中合龙时，对梁体施加一个朝向桥台的水平推力，使桥墩产生一个预偏位来抵抗结构由于收缩徐变、合龙温差等引起的不利影响，改善箱梁应力，并能有效减小桥墩根部弯矩，改善桥墩受力。
2 工程简介
2.1 工程背景
龙藏沟特大桥为张掖至河南公路同仁至多福屯段公路工程拟建
第33卷,第4期2008年8月 公路工程 H ighway Engi n eering V o.l 33,N o .4Aug.,2008 [收稿日期]2008)05)10 [作者简介]曾照亮(1971)),男,湖北钟祥人,硕士,高级工程师,主要从事公路与桥梁研究设计工作。 高墩大跨超长联连续刚构桥设计 曾照亮,王 勇,张安国 (中交第二公路勘察设计研究院有限公司,湖北武汉 430056) [摘 要]以贵州镇(宁)胜(境关)高速公路虎跳河特大桥主桥设计为背景,重点介绍高墩大跨超长联连续刚构的设计特点,如设计时考虑主墩截面特殊设计、合拢时顶推方法解决主梁位移较大及其产生的边主墩较大内力等问题。 [关键词]镇胜高速;虎跳河;高墩;大跨;超长联;连续刚构[中图分类号]U 442.5 [文献标识码]B [文章编号]1002)1205(2008)04)0103)02 Design of Conti nuous R igid Fra m e Bri dge wit h H igh pier , Long Span and Overlong Unit ZENG Zhaoliang ,WANG Yong ,ZHANG Anguo (Cccc Second H i g hw ay Consu ltan ts C o .Ltd ,W uhan ,H ube i 430056,China) [K ey words]zhensheng h i g hw ay ;huti a o river ;high pier ;l o ng span;overl o ng continuous un i;t continuous rig i d fra m e bridge 目前连续刚构以其跨越能力大、经济性较好等优势广泛运用于公路、城市桥梁,特别是高速公路进入山区后更是成为了跨越沟谷最常见的大跨度桥梁,以下结合虎跳河特大桥主桥的设计讨论联长较长的刚构桥设计。 1 概述 虎跳河特大桥为适应河流及地形特点,主桥桥 跨布置为120m +4@225m +120m 六跨一联的预应力混凝土连续刚构桥(见图1),长1140m ,为目前国内最长联的连续刚构桥。主墩均为薄壁墩,高度较高的6、7号桥墩(高度分别为106、150m )下部分采用整体(双幅)箱形断面。镇宁、胜境关两岸各设一交界墩,镇宁岸引桥为5@50m 先简支后连续的预应力T 梁,胜境关岸为5@50+6@50m 先简支后连续的预应力T 梁。全桥总长1957.74m 。 图1 虎跳河特大桥主桥布置图(单位:c m ) 连续刚构除两端外无其他伸缩缝,有利于行车。但是对于较长的连续刚构,由于主梁混凝土收缩徐 变及体系温差产生的主梁位移较大,从而引起边主墩位移过大,因此要设计较长的连续刚构必须解决主梁位移较大及其产生的边主墩较大内力问题。 2 设计特点 2.1 适当减小边、中跨比 主桥半幅桥宽采用单箱单室,C 50混凝土,三向预应力,箱底宽 6.7m,翼板悬臂2.65m ,全宽
大跨径预应力混凝土连续刚构桥 的现状和发展趋势 周军生楼庄鸿 摘要：阐述了连续刚构桥是大跨径梁桥发展的必然趋势，以及要解决的防止过大温度应力及防止船撞的措施；收集和分析了国内外大跨径连续刚构桥的数据和资料，论述了上部构造轻型化和取消落地支架合拢边跨等趋势。 关键词：连续刚构；双壁墩身；上部构造轻型化 分类号：U448.23文献标识码：A 文章编号：1001-7372(2000)01-0031-07 The status quo and developing trends of large-span prestressed concrete bridges with continuous rigid frame structure ZHOU Jun-sheng LOU Zhuang-hong （Beijing Jianda Road & Bridge Consulting Company, Beijing 100101, China） Abstract：Adopting the structure of continuous rigid frame in construction of large-span beam bridge is an inevitable developing trend. The measures for decreasing temperature stress and protecting piers from vessel impacting are described. The data from some of domestic and overseas large-span beam bridges with continuous rigid frame structure are given and analyzed. The superstruture-lightening and non-drop-construction for closing-up of side span are discussed in the paper. Key words：continuous rigid fram; pier with double wall; superstructure-lightening 1 大跨径混凝土梁式桥的发展趋势 随着高速交通的迅速发展，要求行车平顺舒适，多伸缩缝的T型刚构也不能很好满足要求，因此连续梁得到了迅速的发展。悬臂施工时，梁墩临时固结，合拢后梁墩处改设支座，转换体系而成连续梁。连续梁除两端外其他无伸缩缝，有利于行车，但需梁墩临时固结和转换体系；同时需设大吨位盆式支座，费用高，养护工作量大。于是连续刚构应运而生，近年来得到较快的发展。其结构特点是梁体连续、梁墩固结，既保持了连续梁无伸缩缝、行车平顺的优点，又保持了T型刚构不设支座、不需转换体系的优点，方便施工，且有很大的顺桥向抗弯刚度和横向抗扭刚度，能满足特大跨径桥梁的受力要求。国内外一些大跨径的连续刚
法拉第效应 一．实验目的 1．初步了解法拉第效应的经典理论。 2．初步掌握进行磁光测量的方法。 二．实验原理 1．法拉第效应 实验表明，偏振面的磁致偏转可以这样定量描述：当磁场不是很强时，振动面旋转的角度F θ与光波在介质中走过的路程l 及介质中的磁感应强度在光的传播方向上的分量H B 成正比，这个规律又叫法拉第一费尔得定律，即 F H VB l θ= ()1 比例系数V 由物质和工作波长决定，表征着物质的磁光特性，这个系数称为费尔得常数，它与光频和温度有关。几乎所有的物质都有法拉第效应，但一般都很不显著。不同物质的振动面旋转的方向可能不同。一般规定：旋转方向与产生磁场的螺线管中电流方向一致的，叫正旋（0V >）反之叫负旋（0V <）。 法拉第效应与自然旋光不同，在法拉第效应中，对于给定的物质，偏振面相对于实验室坐标的旋转方向，只由B 的方向决定和光的传播方向无关，这个光学过程是不可逆的。光线往返一周，旋光角将倍增。而自然旋光则是可逆的，光线往返一周，累积旋光角为零。与自然旋光类似，法拉第效应也有色散。含有三价稀土离子的玻璃，费尔德常数可近似表示为： ()1 22t V K λλ-=- ()2 这里K 是透射光波长t λ，有效的电偶极矩阵元，温度和浓度等物理量的函数，但是与入射波长λ无关。这种V 值随波长而变的现象称为旋光色散。 2．法拉第效应的经典理论 从光波在介质中传播的图像看，法拉第效应可以这样理解:一束平行于磁场方向传播的平面偏振光，可以看作是两柬等幅的左旋和右旋偏振光的叠加，左旋和右旋是相对于磁场方向而言的。介质中受原子核束缚的电子在人射光的两旋转电矢量作用下，作稳态的圆周运动。在与电子轨道平面相垂直的方向上加一个磁场B ，则在电子上将引起径向力M F ，力的方向决定于光的旋转方向和磁场方向。因此，电子所受的总径向力可以有两个不同的值。轨道半径
实验4 磁旋光效应 磁旋光效应(法拉第效应)实验，对不同物质的旋光特性有所认识。实验发现，磁旋光性物质具有左旋和右旋之分,而且它的旋光方向是由磁场的方向来决定。根据实验数据分析获得磁场强度与偏振角之关系，观察磁场电流与旋光方向的关系,进一步了解不同介质的旋光特性。 [实验目的] 1．观察和了解磁旋光现象及其基本特征。 2．学习测量介质的磁旋光费尔德常数V的数值的方法。 3．思考磁旋光效应的应用。 [实验内容] 对给定的两个样品进行下面测量 1、在350nm-750nm波长范围内，分散选取5个以上不同波长，对其在不同磁场强度（在50mT-600mT范围内取10个以上点）下测量样品的磁旋光角。 2、对两个样品，做不同波长的磁旋光角-磁场强度关系图，并由图确定相应的费尔德常数值。 3、分析实验所得磁旋光角--磁场强度关系是否符合式（1）线性关系，以及费尔德常数值随光波长变化的色散关系。 [导引问题] 1．磁旋光现象具有什么特征？它与天然旋光现象有什么相同和不同的地方？ 2．如何理解磁旋光效应的物理本质？ 3、实验中所使用的磁场并非均匀场，这对V值的精确测量有影响吗？如果有，你能提出改 进意见吗？ 4、许多材料除了有法拉第旋光效应外，还有自然旋光、双折射等效应。它们的存在是否会 影响本实验测量的准确度？如果影响，你能提出消除影响的办法吗？ [实验原理] 1845年由M.法拉第发现。当线偏振光（见光的 偏振）在介质中传播时，若在平行于光的传播方向上 加一强磁场，则光振动方向将发生偏转，偏转角图1 法拉第效应示意图度ψ与磁感应强度B和光穿越介质 的长度l的乘积成正比，即ψ＝VBl，比例系数V称 为费尔德常数，与介质性质及光波频率有关。偏转方
浅析高墩大跨连续刚构桥施工技术 发表时间：2018-08-23T13:41:08.753Z 来源：《建筑学研究前沿》2018年第10期作者：黄镇平 [导读] 预应力混凝土连续连续刚构桥是近几十年来新兴起的一种桥梁型式。 广东省南粤交通投资建设有限公司广东广州 510000 摘要：预应力混凝土连续刚构桥具有经济美观、跨越能力强、施工简便快捷的优势，在大跨度桥梁中具有广泛的应用。本文以广东省龙怀高速大埠河大桥预应力混凝土高墩大跨连续刚构桥为工程实例，浅析了高墩大跨连续刚构桥主墩和主梁的施工技术。 关键词：桥梁工程；高墩大跨；连续刚构桥；施工技术 引言 预应力混凝土连续连续刚构桥是近几十年来新兴起的一种桥梁型式，其具有经济美观、跨越能力强、施工简便快捷等优点[1]，使之成为预应力混凝土大跨度梁式桥的主要桥型之一。 我国于上世纪80年代引进预应力混凝土连续刚构桥型，在高墩修建过程中，随着翻模施工、滑模施工等施工技术的发展，使得高墩尤其是超高墩的修建成为可能。随着我国“西部大开发”、“一带一路”以及“亚洲基础设施投资银行”等国家重大战略的相继实施，新一轮的交通基础设施建设热潮已经开始，高墩大跨连续刚构桥也迎来新的建设高峰。 1 工程概况 大埠河大桥位于汕头至昆明高速公路龙川至怀集段上，地处广东省连平县元善镇境内。大桥主桥为跨径82+150+82m的连续刚构桥，桥梁总体布置图如图1所示，主桥采用预应力混凝土箱梁形式，上下行分幅布置，箱梁顶板宽12.5m、底板宽6.2m。 图1大埠河大桥桥型布置图（单位：cm） 该桥设置三向预应力钢束，纵向预应力钢束：顶板束为15-25的高强预应力钢绞线、腹板束为腹板束为15-22、中跨合拢束为15-22高强预应力钢绞线、边跨束为15-17高强预应力钢绞线；横向预应力钢束：箱梁桥面板横向预应力采用15-2高强预应力钢绞线，纵向布置间距1.0m，单端交错整体张拉，管道成孔采用扁形塑料波纹管，固定端采用P 型锚具。竖向预应力钢束：采用15-3高强预应力钢绞线。横断面每道腹板内布2根，锚垫板下设置螺旋筋，管道成孔采用内径50mm的塑料波纹管。 主墩采用箱型墩，平面尺寸为5.0×6.2m（横桥向×顺桥向），壁厚1m，墩底8m、墩顶3m范围内为实心墩，1/2 墩高位置，设置1m高隔板。墩高67.35m至71.98m不等。 2 主梁施工技术 连续刚构桥主梁的施工主要有以下几种方法：悬臂施工法、支架现浇法、顶推法、缆索吊装法、旋转施工法、大型浮吊法及移动模架法等[2]。高墩大跨连续刚构桥由于其主墩较高，地形条件复杂，施工环境较差，采用对场地要求比较小的悬臂施工法进行施工。 悬臂浇筑法又称为无支架平衡伸臂法或挂篮法，它是以已经完成的墩顶节段（0#块）为起点，通过挂篮的前移对称的向两侧跨中逐段浇筑混凝土，并施加预应力的悬出循环作业法，我国已经建成的多数大跨混凝土桥梁大多采用此种方法。主要程序为移动挂篮位置、绑扎钢筋及预应力管道、浇筑混凝土、张拉预应力、移动挂篮，循环依次进行，直到达到最大悬臂块段，悬臂浇筑流程图如下图2所示。 图2悬臂浇筑施工工艺流程 3 主墩施工技术 3.1 主要施工技术概述 高墩大跨连续刚构桥主墩通常采用双薄壁墩、单薄壁空心墩及上部为双薄壁、下部为单薄壁空心墩的组合式桥墩形式[3-4]，一般采用滑模、爬模、翻模三种方式进行施工[5]。 3.1.1 翻模施工 翻模施工墩身模板采用组合型大型钢模板，每个墩柱使用3套钢模板，每套模板高度为2.5m，一次翻模浇筑高度为4.5m。当浇注完混凝土达到拆模强度时后，拆除底下两层模板，上层一节模板不动，作为下一节墩柱模板的持力点，拆除的模板用钢丝绳或手拉葫芦直接吊在上层模板上，清除掉板面上的混凝土、涂刷脱模剂。当钢筋绑扎完毕后，用塔吊将模板安放到位，进入下道工序，以上是翻模施工的一
文章编号:1003-4722(2007)02-0047-04 高风压、高地震区大跨连续刚构高墩设计与分析 杨少军 (铁道第一勘察设计院桥隧处,陕西西安710043) 摘 要:克其克苏布台特大桥是一座位于高风压、高地震区的高墩大跨铁路桥梁,是精伊霍铁 路的重点工程之一,为全线最高桥。结合该桥介绍高风压、高地震区大跨连续刚构桥空心高墩的结构特点和计算方法。 关键词:铁路桥;连续刚构;高墩;设计中图分类号:U443.22 文献标识码:A Design and Analysis of High 2Rise Piers of Long Span Continuous Rigid 2Frame B ridges in Strong Wind Pressure and Active Seismic R egion Y AN G Shao 2j un (Bridge and Tunnel Engineering Division ,the 1st Survey and Design Institute of China Railways ,Xi ’an 710043,China ) Abstract :The Keqikesubutai Bridge is a long span railway bridge wit h high 2rise piers located in t he st rong wind pressure and active seismic region ,and is also a key const ruction p roject and t he highest bridge on t he Jinghe 2Ining 2Horgus Railway.In t his paper ,wit h reference to t he de 2sign and analysis of t he Bridge ,t he st ruct ural feat ures and calculation met hods for hollow high 2rise piers of long span continuous rigid 2frame bridges in t he strong wind pressure and active seis 2mic region are p resented. K ey w ords :railway bridge ;continuous rigid 2f rame struct ure ;high 2rise pier ;design 收稿日期:2006-12-31 作者简介:杨少军(1967-),男,高级工程师,1989年毕业于兰州铁道学院桥梁专业,工学学士。 1 概 述 精伊霍铁路克其克苏布台特大桥位于新疆自治区北天山中山山地。桥址处地形开阔,河床呈“U ”形,两侧山势陡峻,地形、地质条件复杂。桥址处地震动峰值加速度0.2g (相当于地震基本烈度8度),基本风压强度900Pa 。受地形条件控制,主桥采用(48+2×80+48)m 预应力混凝土连续刚构,一联内共设5个桥墩,7号、11号过渡墩墩顶设活动支座;8～10号主墩墩梁固结,墩高分别为64,67,66m 。7号墩采用明挖满灌基础,8～11号墩均采用<180cm 的钻孔桩基础(图1)。 2 主墩结构构造 因桥址处设计流量较小,故主墩可选择的墩型有圆形空心墩、圆端形空心墩、矩形空心墩及双壁矩形实体墩。由于圆形空心墩横向刚度差且不易与主梁顺结,因此设计中仅对主墩进行了圆端形空心墩、矩形空心墩和双薄壁墩3种截面形式的分析比较。 桥址位处高风压区,如何减小风荷载对主墩的影响成为设计关键之一。通过对3种墩型受风影响比较,采用圆端形截面可以显著降低风载效应(表1)。由于墩梁固结,主墩纵、横向刚度不仅影响着墩顶位移及墩身截面强度,而且对主梁内力变化影响很大。主墩与主梁的相对刚度决定了主梁的内力分
建筑与工程 46 科技展望 2014/12 摘 要：混凝土连续梁从主筋配置上分为钢筋混凝土连续梁和预应力混凝土连续梁。对于曲线半径过小的匝道桥，不宜设计成预应力结构；从结构上来看一般有等高度连续梁、变高度连续梁、连续刚构、连续V?构等四种，本文主要讲述变高度连续梁。变高度连续梁适用于跨度小于25m ～200m 的结构中。 关键词：结构特点?预应力体系?施工?计算 中图分类号：TU201 文献标识码：A 文章编号：1672-8289（2014）12-0046-01 大跨度预应力混凝土连续梁 钟?娟 （武汉市山海桥梁设计咨询有限公司,湖北?武汉?430000） 1结构特点1.1 桥跨 L 边/L 中一般为0.55～0.6，以不超过中跨长度的0.65倍为宜。1.2梁高 （1）曲线变高度连续梁。根部高跨比1/15～1/18；跨中高跨比1/30～1/50。 （2）梁高变化曲线。曲线变高度连续梁梁底曲线一般采用抛物线，抛物线方程指数一般取1.5～2。1.3 顶板厚 顶板厚度一般为25～32cm 。1.4 底板厚 跨度较大时，底板厚度从跨中向根部逐步变厚。根部底板厚度可取跨径的1/140～1/170，或梁高的1/10～1/12；跨中底板厚度的最小值可取预应力管道直径的2.5 倍,一般为30cm ～35cm 。厚度沿纵向变化一般为二次抛物线。1.5 腹板厚 一般为40～80cm ，板厚由跨中向支承处逐步加厚，可以将变化段设在L/4 处；腹板厚度不应小于35cm ，如有下弯束通过，还要满足构造要求。1.6 悬臂板 悬臂板长2.5～4.5m ， 悬臂端部厚度一般取0.16～0.22m ，悬臂根部厚度一般为0.4～0.6m 。超过3m 设横向索。1.7 桥面横坡的形成 桥面横坡一般通过以下几种方法： （1）铺装垫层成坡：优点：设计简单；缺点：不经济；常用于窄桥中。 （2）顶板成坡：优点：铺装简单；缺点：会造成腹板高度不一致，箱梁细部设计繁琐；常用于一般变高度箱梁中。 （3）旋转成坡：优点：设计简单；缺点：施工不方便；常用于单坡箱梁中。2 预应力体系 2.1 纵向预应力体系 应配置适当的腹板下弯束，以改善箱梁腹板的主拉应力，锚固位置位于距顶面2/3位置附近。底板钢束应尽量靠近腹板布置，钢束应平弯靠近腹板锚固，锚固板下齿板不宜连成整体。2.2 竖向预应力体系 一般情况下，竖向预应力宜作为安全储备，不参与主拉应力计算。必要时，按0.5倍效应考虑。竖向预应力筋滞后2～3节段张拉。一般采用精轧螺纹钢筋，并采用二次张拉工艺，以保证其有效性。2.3 横向预应力体系 横向预应力采用扁锚体系，单端张拉。横向预应力束滞后2～3节段张拉。3 施工 3.1 支架现浇 整联现浇，施工中无体系转换。该方法桥梁整体性好，但是需要大量支架，施工周期长，施工费用较高；一般只适用于桥址地形平坦、地面土质较好、且桥梁净空较低的情况。3.2 支架逐孔现浇 该工艺分为移动模架法和移动（局部满堂）支架法。施工快速，施工费用低，但对于移动模架法来说需要一定的项目工程规模才能体现出优势；对一般项目，如果桥址能满足1 中的条件，采用移动（局部满堂）支架法能体现出一定的经济优势。3.3 悬臂施工 包含悬臂现浇和悬臂拼装法，是国内最常见的中大跨径连 续梁施工方法，具有适用性、经济性好，但施工体系转化次数多，线形较难控制的特点。4 截面验算及结果处理 直线连续箱梁一般采用平面杆系分析程序计算，主要采用桥博和MIDAS 软件。曲线半径小于300m 或一联对应圆心角大于1弧度的连续箱梁宜按照曲线桥梁进行计算。4.1 正常使用状态下正截面及斜截面抗裂 （1）按照规范《D62》第6.3.1 条验算，按全预应力构件设计。 （2）具体验算项目：短期效应组合最大拉应力、短期效应组合最大主拉应力。 （3）对于竖向预应力钢筋，应谨慎对待其力学效果，计算中尽量不计入其效应。 （4）拉应力超标处理方式：加钢束，或减钢束（上缘超标可减下缘钢束，下缘超标可减上缘钢束）；主拉应力超标处理方式：加钢束，调腹板束，调整腹板厚度。4.2 应力验算 （1）持久状况下箱梁计算截面的应力，需满足《D62》第7.1.5 条、7.1.6 条的规定。内容包正截面混凝土法向压应力、受拉钢束的拉应力和斜截面混凝土主压应力。应力计算的组合采用标准值组合，汽车荷载考虑冲击系数。 （2）短暂状况下施工阶段的验算也按照应力验算的原则计算。需满足《D62》第7.2.8 条的规定。 （3）压应力和主压应力超标处理方式：减钢束；钢束应力超标处理方式：降低张拉控制应力。4.3 挠度验算和预拱度设置 （1）预应力构件的挠度计算按《D62》第6.5.3～6.5.4 条计算； （2）注意规范《D62》第6.5.5 条规定的预拱度是成桥预拱度，不能直接作为施工立模的依据。 4.4 持久状况下承载能力极限状态下正截面及斜截面强度 （1）正截面强度验算应保证最大轴力、最大弯矩、最小轴力、最小弯矩组合工况都能够满足要求。 （2）相对受压区高度应尽量满足规范要求，一般将其限至在箱梁底板或顶板范围内，若受压区侵腹板，则受压区高度将难以控制在ξb 内，而使结构破坏形态属于脆性破坏。此时，宜增大结构尺寸或提高混凝土标号。 （3）构件截面应满足最小配筋率要求。对预应力混凝土构件，截面抗力应大于开裂弯矩。 （4）按照《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）5.2.10 条进行检算，若满足该条，则不可进行抗剪计算。若不满足《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）5.2.10 条，则应按照《公路钢筋混凝土及预应力混凝土桥涵设计规范》（JTG D62-2004）5.2.9 条进行检算，若不满足，需要改变截面尺寸，重新进行纵向计算。 参考文献： [1]中建标公路委员会.公路工程技术标准(JTG?B01-2003)[M].北京:人民交通出版社,2004. [2]中交公路规划设计院.公路桥涵设计通用规范(JTG?D60-2004)[M].北京:人民交通出版社,2004. [3]中交公路规划设计院.公路钢筋混凝土及预应力混凝土桥涵设计规范(JTG?D62-2004)[M].北京:人民交通出版社,2004.[4]孙广华.曲线梁桥计算[M].北京:人民交通出版社,1997.
7X16连续梁顶推施工 施工方案 单位名称 编制人 审核人 日期 ...
目录 1、编制依 据 ................................................................. 1 2、工程概 况 ................................................................. 1 2.1、工程简 介 (1) 2.2、工程重难 点 (2) 3、施工总体安 排 (3) 3.1、总体方 案 (3) 3.2、管理目 标 (4) 3.3、施工组 织 (4) 3.4、机械材料配 置 (7) 3.5、进度安 排 (8) 4、主要施工工 艺 (10) 4.1、工艺流 程 (10) 4.2、导梁及预埋件安 装 (11) 4.3、监控装置及安 装 (12) 4.4、顶推装置及安 装 (13) 4.5、安装纵向连 接 (22) 4.6、试顶推与正式顶 推 (23) 4.7、落 梁 (30) 5、施工安全防护措 施 (31) 6、危险源辨识与控制措施 表 (32)
7、安全目标、安全保证体系及措 施 (32) 7.1、安全目 标 (32) 7.2、安全保证体 系 (33) 7.3、安全管理职 责 (33) ... 7.4、安全管理措 施 (35) 7.5、确保营业线安全的保证措 施 (36) 7.6、安全管理制 度 (41) 8、质量保证措 施 (42) 8.1、施工质量目 标 (42) 8.2、质量保证措 施 (42) 9、环境保护措 施 (43) 9.1、施工环保目 标 (43) 9.2、环境保护措 施 (43) 10、文明施 工 (44) 10.1、文明施工的目 标 (44) 10.2、文明施工措 施 (44) 11、顶推施工应急预 案 (44) 11.1、目 的 (45) 11.2、组织机 构 (45) 11.3、应急准备及演 练 (45)
连续梁、连续刚构桥 一、等截面连续梁 1、等截面连续梁，构造简单施工方便，适用于中等跨径（20~60米），25米以下可选用钢筋混凝土连续梁桥，较大跨径采用预应力混凝土连续梁桥。小跨径布置一般用于高速公路的跨线立交桥、互通立交的匝道桥、环形立交桥及其他异形桥梁，较大跨径多用于接线引桥。可采用预制装配或就地浇筑施工。 2、连续梁桥常采用有支架施工法、逐孔现浇法、架设施工法、移动模架法和顶推施工法。 3、等截面连续梁桥的跨径、截面形式和主要尺寸 等截面连续梁桥的总体布置及主要尺寸见下表 等截面连续梁总体布置及主要尺寸 (1)等截面连续梁可选用等跨和不等跨布置。当标准跨径较大时，为考虑减少边跨正弯矩，可使边跨小于中跨，边跨与中跨的比在0.6~0.8左右。 (2)跨径小于15米，一般选用矩形截面；15~30米可采用T形或工字形截面；大于30米的可采用箱形截面。钢筋混凝土连续梁桥跨度不大时，可首先考虑采用板式（包括空心板）和T形截面。当需要采用箱形断面时，也可以采用低矮的多室箱，很少采用宽的单室箱。 (3)等截面连续梁的梁高，一般高跨比采用1/15~1/25。采用顶推法施工，从施工阶段受力要求考虑，梁高与顶推跨径之比选在1/12~1/17为宜。 (4)截面形式与桥宽关系。对于小跨径的城市高架桥或立交匝道桥，为求最小建筑高度，常用板式或肋板式截面，而在较大跨径时主要采用箱形截面。箱梁在横向布置，主要与桥宽有关。单箱室常用于桥宽在14米以内；单箱双室截面一般用于桥宽12~18米；超过18米的可以采用单箱多室或分离箱。 (5)板厚与梁高。板式截面分为实体截面和空心截面，实体截面多用于小跨径，且以支架现浇施工为主，板厚约为1/22~1/18L（L为跨径）；空心截面的板厚为0.8~1.0米，顶、
法拉第旋光效应实验报告 一．实验目的： 1.了解和掌握法拉第效应的原理； 2.了解和掌握法拉第效应的实验装置结构及实验原理； 3.测量法拉第效应偏振面旋转角与外加磁场电流I的关系曲线。二．实验仪器： LED 发光二极管（或白光光源和滤波片），偏振片，透镜，直流励磁电源，导轨，偏振片，集成霍尔元件，稳压电源等。三．实验原理和操作步骤： 天然旋光现象。 当线偏振光通过某些透明物质(如石英、糖溶液、酒石酸溶液等)后．其振动面将以光的传播方 向为轴旋转一定的角度，这种现象称为旋光现象。1811 年阿拉果首先发现石英有旋光现象，以后 毕奥（J. B. Biot）和其他人又发现许多有机液体和有机物溶液也具有旋光现象。凡能使线偏振光 振动面发生旋转的物质称为旋光物质，或称该物质具有旋光性。 图3.1 石英的旋光现象 如图3.1 所示，1P 和2P 分别为起偏器和检偏器（正交）。显然，在没有旋光物质时，2P 后面的视场是暗的。当在1P 和2P 之间加入旋光物质后2P 后的视场将变亮，将2P 旋转某一角度后，视场又将变暗。这说明线偏振光透过旋光物质后仍然是线偏振光，只是其振动面旋转了一个角度。 振动面旋转的角度称为旋光度，用?表示。 线偏振光通过旋光晶体时，旋光度?和晶体厚度 d 成正比，即 d α ? = （3.1）式中，α是比例系数，与旋光晶体的性质、温度以及光的频率有关，称为该晶体的旋光率。 不同的旋光物质可以使线偏振光的振动面向不同的方向旋转．人们对旋光方
向作下述约定： 迎着光传播方向观察，若出射光振动面相对于入射光扳动面沿顺时针方向旋转为右旋；沿逆时针方向旋转称为左旋．在图 3.1 中，若在1P 前加一个白色光源，由于不同波长的光旋转角度不同，因此到达2P 时有一部分光能透过去，有些光透不过去，有些能部分透过去，所以2P 后的视场是彩色的，旋转2P 其法拉第旋光效应25色彩会发生变化，这种现象叫做旋光色散。 2. 旋光现象的菲涅耳解释。 菲涅耳提出了一种唯象理论来解释物质的旋光性质。线偏振光可以分解为左旋圆偏振光和右旋圆偏振光。左旋圆偏振光和右旋圆偏振光以相同的角速度沿相反方向旋转，它们合成为在一直线上振动的线偏振光。在旋光物质中左旋圆偏振光和右旋圆偏振光传播的相速度不相同。假定右旋圆偏振光在某旋光物质中传播速度比左旋圆偏振光的速度快，在旋光物质出射面处观察，于右旋圆偏振光速度快，因此右旋圆偏振光振幅旋转过的角度较大，在出射面处，两圆偏光合成的线偏振光PE 的振动方向比起原来(进入旋光物质前)的振动方向0 PE 来，顺时针方向转过角度θ，这就是右旋。当材料中左旋圆偏振光的相速度较大时．就是左旋光材料。 3. 磁致旋光。 前面介绍的是物质的天然旋光性，实际上，有些物质本身不具有旋光性，但在磁场作用下就有旋光性了，就是前面介绍的法拉第旋光效应，也叫磁致旋光效应。磁致旋光中振动面的旋转角?和样品长度L 及磁感应强度B 成正比，即有VLB = ?（3.2）式中V 是—个与物质的性质、光的频率有关的常数，称为维尔德(Verdet)常数。某些物质的维尔德磁致旋光也有左右之分．我们规定：当光的传播方向和磁场方向平行时迎着光的方向观察，光的振动面向左旋转(逆时针)，则维尔德常数为正。旋光现象的唯象解释 近代物理实验讲义 4. 磁致旋光的经典唯象解释。 可以用唯象模型来说明磁致旋光效应。电子在左旋圆偏振光和右旋圆偏振光的电场作用下作左旋和右旋圆周运动，电子运动平面与磁场垂直。电子在磁场中受到洛仑兹力，其方向向着电子轨道中心或背着轨道中心，视速度的方向而定注意：电子本身带负电荷。在洛仑兹力向着轨道中心的情况中，电子受到的向心力增加，电子旋转速率增大。在洛仑兹力背向轨道中心的情况中，电子旋转变慢。电子旋转快慢的变化影响了圆偏振光电场矢量旋转角速度。当光从磁光媒质出射时重新合成线偏振光。由于在媒质中左旋和右旋的速率不同，合成偏振光的振动面转过了一个角度。从图上可以看出，电子旋转速率变化只决定于磁场方向与电子旋转方向，而与光的传播方向无关。值得注意的是，天然旋光的旋转方向与光的传播方向有关，而磁致旋光的旋转方向与光的传播方向无关，而决定于外加磁场的方向。如图 3.5 所示，若将出射光再反射回晶体，则通过天然旋光晶体的线偏光沿原路返回后振动面将回复原位，而通过磁致旋光晶体的线偏光将继续旋光，其振动面与原振动面夹角更大。磁致旋转现象是由于外磁场存在时物质的原子或分子中的电子进动而引起的。这种进动的结果，使物体对顺时针与逆时针的圆偏振光产生不同的折射率。因此方向不同的圆偏振光的传播速度不同，引起了振动面的旋转。 四．
法拉第效应实验 1845年法拉第（Michal Faraday）发现玻璃在强磁场中具有旋光性，加在玻璃棒上的磁场引起了平行于磁场方向传播的平面偏振光偏振面的旋转，此现象称为法拉第效应。法拉第效应第一次显示了光和电磁现象之间的联系，促进了人们对光本性的研究。之后费尔德（Verdet）对许多介质的磁致旋光进行了研究，发现法拉第效应在固体、液体和气体中广泛存在。 法拉第效应在许多方面都有应用。比如，根据结构不同的碳氢化合物其法拉第效应的表现不同来分析碳氢化合物；在测量技术中，利用它弛豫时间短（约10-10秒）的特点，制成磁光效应磁强计，可用来测量脉冲磁场和交变强磁场；在激光通讯、激光雷达技术中，利用法拉第效应可制成光频环行器、磁光调制器等重要器件；特别是在激光技术中，利用法拉第效应，可制成光波隔离器或单通器，这些在激光多级放大技术和高分辨激光光谱技术都是不可缺少的器件。 【实验目的】 1.通过实验了解磁致旋光现象的本质，加深对法拉第效应的理解。 2.测量材料的费尔德系数。 3.了解费尔德系数与入射光波长的关系。 【实验原理】 1.法拉弟效应 法拉弟效应所呈现的磁致旋光现象源于塞曼效应。介质分子中原来简并的基态或激发态在磁场作用下发生分裂，使左圆与右圆偏振光的共振吸收频率不同，从而使它们的吸收曲线和色散曲线相互错开。这导致两种效应：一是使介质对一定频率的左圆与右圆偏振光的吸收率不同，产生磁圆二色性；二是使通过介质的平面偏振光的偏振面旋转，产生法拉第效应。这两种效应总是同时存在的，但磁圆二色性只在吸收峰附近才显示出来，而法拉第效应对所有物质在所有波长都会出现。 实验表明，在磁场不是非常强时，法拉弟效应振动面偏转的角度φ与偏振光在介质中通过的路程l和介质中的磁感应强度在光的传播方向的分量B的乘积成正比，即 φ=V?l?B（1） 式中比例系数V与工作介质和光的波长λ有关，反映了介质材料的磁光特性，这个比例系数V 称为磁光介质的费尔德常数。 磁光介质的磁致旋光有右旋和左旋两种，顺着磁场的方向观察，振动面按顺时针方向旋转的称为右旋；按逆时针方向旋转的称为左旋。对于每一种给定的物质，磁致旋转的方向仅由磁场方向决定，与光线的传播方向无关。 法拉弟效应与天然旋光是有差别的。天然旋光性的振动面旋转方向取决于物质的结构，线偏振光往返两次通过天然旋光物质，振动面将恢复到原先的方位。而线偏振光往返两次通过磁致旋光物质情况就不同了，如果光沿磁场方向通过，振动面向右旋转了φ角，那么当它沿原路径逆着磁场返回时，振动面将朝同一方向旋转φ角，这样往返两次通过同一物质振动面共旋转了2φ角，即法拉弟效应是一个不可逆的光学过程。 2.旋光现象的解释
