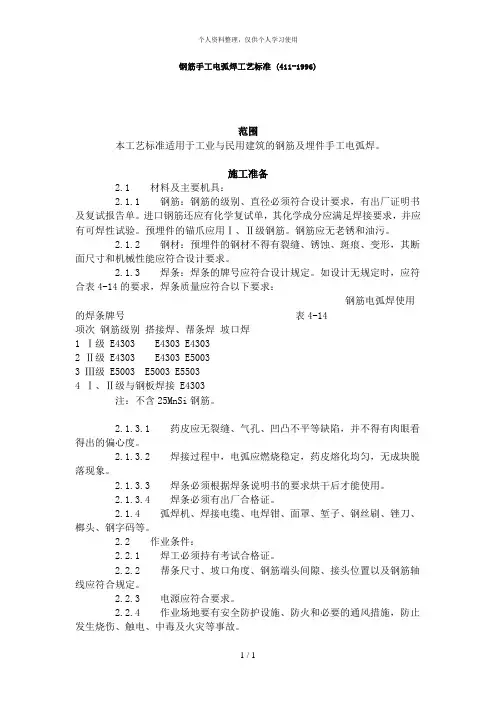

钢筋手工电弧焊工艺标准 (411-1996)
范围
本工艺标准适用于工业与民用建筑的钢筋及埋件手工电弧焊。
施工准备
2.1 材料及主要机具：
2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。预埋件的锚爪应用Ⅰ、Ⅱ级钢筋。钢筋应无老锈和油污。
2.1.2 钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。
2.1.3 焊条：焊条的牌号应符合设计规定。如设计无规定时，应符合表4-14的要求，焊条质量应符合以下要求：
钢筋电弧焊使用的焊条牌号表4-14
项次钢筋级别搭接焊、帮条焊坡口焊
1 Ⅰ级 E4303 E4303 E4303
2 Ⅱ级 E430
3 E4303 E5003
3 Ⅲ级 E5003 E5003 E5503
4 Ⅰ、Ⅱ级与钢板焊接 E4303
注：不含25MnSi钢筋。
2.1.
3.1 药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。
2.1.
3.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。
2.1.
3.3 焊条必须根据焊条说明书的要求烘干后才能使用。
2.1.
3.4 焊条必须有出厂合格证。
2.1.4 弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。
2.2 作业条件：
2.2.1 焊工必须持有考试合格证。
2.2.2 帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。
2.2.3 电源应符合要求。
2.2.4 作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。
2.2.5 熟悉图纸，做好技术交流。
操作工艺
3.1 工艺流程：
检查设备→ 选择焊接参数→ 试焊作模拟试件→ 送试→ 确定焊接参数→ 施焊→ 质量检验
3.2 检查电源、焊机及工具。焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。
3.3 选择焊接参数。根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条直径、焊接层数和焊接电流，保证焊缝与钢筋熔合良好。
3.4 试焊、做模拟试件。在每批钢筋正式焊接前，应焊接3个模拟试件做拉力试验，经试验合格后，方可按确定的焊接参数成批生产。
3.5 施焊操作：
3.5.1 引弧：带有垫板或帮条的接头，引弧应在钢板或帮条上进行。无钢筋垫板或无帮条的接头，引弧应在形成焊缝的部位，防止烧伤主筋。
3.5.2 定位：焊接时应先焊定位点再施焊。
3.5.3 运条：运条时的直线前进、横向摆动和送进焊条三个动作要协调平稳。
3.5.4 收弧：收弧时，应将熔池填满，拉灭电弧时，应将熔池填满，注意不要在工作表面造成电弧擦伤。
3.5.5 多层焊：如钢筋直径较大，需要进行多层施焊时，应分层间断施焊，每焊一层后，应清渣再焊接下一层。应保证焊缝的高度和长度。
3.5.6 熔合：焊接过程中应有足够的熔深。主焊缝与定位焊缝应结合良好，避免气孔、夹渣和烧伤缺陷，并防止产生裂缝。
3.5.7 平焊：平焊时要注意熔渣和铁水混合不清的现象，防止熔渣流到铁水前面。熔池也应控制成椭圆形，一般采用右焊法，焊条与工作表面成70°。
3.5.8 立焊：立焊时，铁水与熔渣易分离。要防止熔池温度过高，铁水下坠形成焊瘤，操作时焊条与垂直面形成60°～80°角。使电弧略向上，吹向熔池中心。焊第一道时，应压住电弧向上运条，同时作较小的横向摆动，其余各层用半圆形横向摆动加挑弧法向上焊接。
3.5.9 横焊；焊条倾斜70°～80°，防止铁水受自重作用坠到厂坡口上。运条到上坡口处不作运弧停顿，迅速带到下坡口根部作微小横拉稳弧动作，依次均速进行焊接。
3.5.10 仰焊：仰焊时宜用小电流短弧焊接，溶地宜薄，里应确保与母材熔合良好。第一层焊缝用短电弧作前后推拉动作，焊条与焊接方向成8°～90°角。其余各层焊条横摆，并在坡口侧略停顿稳弧，保证两侧熔合。
3.5.11 钢筋帮条焊：
3.5.11.1 钢筋帮条焊适用于Ⅰ、Ⅱ、Ⅲ级钢筋。钢筋帮条焊宜采用双面焊，见图4-27（a），不能进行双面焊时，也可采用单面焊，见图4-27（b）。
图4-27 钢筋帮焊接头
帮条宜采用与主筋同级别、同直径的钢筋制作，其帮条长度l见表4-15。如帮条级别与主筋相同时，帮条的直径可以比主筋直径小一个规格。如帮条直径与主筋相同时，帮条钢筋可比主筋低一个级别。
3.5.11.2 钢筋帮条接头的焊缝厚度h应不小于0.3d，焊缝宽度b 不小于0.7d，见图4-28。
钢筋帮条长度表4-15
项次钢筋级别焊缝型式帮条长度l
单面焊双面焊≥8d≥4d
单面焊双面焊≥10d≥5d
注：d为主筋直径。
图4-28 焊缝尺寸示意图
a椇阜炜矶龋籬椇阜旌穸? 图4-29
3.5.11.3 钢筋帮条焊时，钢筋的装配和焊接应符合下列要求：
a. 两主筋端头之间，应留2～5mm的间隙。
b. 帮条与主筋之间用四点定位固定，定位焊缝应离帮条端部20mm以上。
c. 焊接时，引弧应在帮条的一端开始，收弧应在帮条钢筋端头上，弧坑应填满。第一层焊缝应有足够的熔深，主焊缝与定位焊缝，特别是在定位焊缝的始端与终端，应熔合良好。
3.5.12 钢筋搭接焊：
3.5.12.1 钢筋搭接焊：适用于Ⅰ、Ⅱ、Ⅲ级钢筋。焊接时，宜采用双面焊，见图4-29（a）。木能进行双面焊时，也可采用单面焊，见图4-29（b）。搭接长度l应与帮条长度相同，见表4-15。
3.5.12.2 搭接接头的焊缝厚度h应不小于0.3d，焊缝宽度b不小于0.7d。
3.5.12.3 搭接焊时，钢筋的装配和焊接应符合下列要求：
a. 搭接焊时，钢筋应预弯，以保证两钢筋的轴线在一轴线上。
在现场预制构件安装条件下，节点处钢筋进行搭接焊时，如钢筋预弯确有困难，可适当预弯。
b. 搭接焊时，用两点固定，定位焊缝应离搭接端部20mm以上。
c. 焊接时，引弧应在搭接钢筋的一端开始，收弧应在搭接钢筋端头上，弧坑应填满。第一层焊缝应有足够的熔深，主焊缝与定位焊缝，特别是在定位焊缝的始端与终端，应熔合良好。
3.5.13 预埋件T形接头电弧焊：预埋件T形接头电弧焊的接头形式分贴角焊和穿孔塞焊两种，见图4-30。
图4-30 预埋件T形接头
(a)贴角焊；(b)穿孔塞
焊接时，应符合下列要求：
3.5.13.1 钢板厚度δ不小于0.6d，并不宜小于6mm。
3.5.13.2 钢筋应采用Ⅰ、Ⅱ级。受力锚固钢筋直径不宜小于8mm，构造锚固钢筋直径不宜小于6mm。锚固钢筋直径在6～25mm以内，可采用贴角焊；锚固钢筋直径为20～32mm时，宜采用穿孔塞焊。
3.5.13.3 采用Ⅰ级钢筋时，贴角焊缝焊脚K不小于0.5d；采用Ⅱ级钢筋时，焊缝焊脚k不小于0.6d。
3.5.13.4 焊接电流不宜过大，严禁烧伤钢筋。
3.5.14 钢筋与钢板搭接焊：钢筋与钢板搭接焊时，接头形式见图
4-31。Ⅰ级钢筋的搭接长度l不小于5d。焊缝宽度b不小于0.5d，焊缝厚度h 不小于0.35d。
图4-31 钢筋与钢板搭接头
3.5.15 在装配式框架结构的安装中，钢筋焊接应符合下列要求。
3.5.15.1 两钢筋轴线偏移较大时，宜采用冷弯矫正，但不得用锤敲击。如冷弯矫正有困难，可采用氧乙炔焰加热后矫正，加热温度不得超过850℃，避免烧伤钢筋。
3.5.15.2 焊接时，应选择合理的焊接顺序，对于柱间节点，可对称焊接，以减少结构的变形。
3.5.16 钢筋低温焊接：
3.5.6.1 在环境温度低于- 5℃的条件下进行焊接时，为钢筋低温焊接。低温焊接时，除遵守常温焊接的有关规定外，应调整焊接工艺参数，使焊缝和热影响区缓慢冷却。风力超过4级时，应有档风措施。焊后未冷却的接头应避免碰到冰雪。
3.5.16.2 钢筋低温电弧焊时，焊接工艺应符合下列要求：
a. 进行帮条平焊或搭接平焊时，第一层焊缝，先从中间引弧，再向两端运弧；立焊时，先从中间向上方运弧，再从下端向中间运弧，以使接头端部的钢筋达到一定的预热效果。在以后各层焊缝的焊接时，采取分层控温施焊。层间温度控制在150～350℃之间，以起到缓冷的作用。
b. Ⅱ、Ⅲ级钢筋电弧焊接头进行多层施焊时，采用“回火焊道施焊法”，即最后回火焊道的长度比前层焊道在两端各缩短4～6mm，见图4-32，以消除或减少前层焊道及过热区的淬硬组织，改善接头的性能。
图4-32 钢筋低温焊接回火焊道示意图
（ａ）帮条焊；（ｂ）搭接焊；（ｃ）坡口焊
c. 焊接电流略微增大，焊接速度适当减慢。
质量标准
4.1 保证项目：
4.1.1 钢筋的品种和质量，焊条的牌号、性能及接头中使用的钢板和型钢，均必须符合设计要求和有关标准的规定。
注：进口钢筋需先经过化学成分检验和焊接试验，符合有关规定后方可焊接。
检验方法：检查出厂证明书和试验报告单。
4.1.2 钢筋的规格、焊接接头的位置，同一截面内接头的百分比必须符合设计要求和施工规范的规定。
检验方法：观察或尺量检查。
4.1.3 弧焊接头的强度检验必须合格。
从成品中每批切取5个接头进行抗拉试验。对于装配式结构节点的钢筋焊接接头，可按生产条件制作模拟试件。
在工厂焊接条件下，以300个同类型接头（同钢筋级别、同接头型式）为一批。
在现场安装条件下，每一至二楼层中以300个同类型接头（同钢筋级别、同接头型式、同焊接位置）作为一批，不足300个时，仍作为一批。
检验方法：检查焊接试件试验报告单。
4.2 基本项目：操作者应在接头清渣后逐个检查焊件的外观质量，其检查结果应符合下列要求：
4.2.1 焊接表面平整，不得有较大的凹陷、焊瘤。
4.2.2 接头处不得有裂纹。
4.2.3 咬边深度、气孔、夹渣的数量和大小，以及接头尺寸偏差，不得超过表4-16所规定的数值。
钢筋电弧接头尺寸偏差及缺陷允许值（mm）表4-16
项次项目允许偏差检验方法
1 帮条沿接头中心线的纵向偏移 0.5d 尺量
接头弯折预埋件T形接头钢筋间距4°不大于10
3 接头处钢筋轴线的偏移 0.1d 且不大于3 尺量
+0.05d 0
0.1d 0 尺量
6 焊缝长度 -0.5d
7 横向咬边深度 0.5 目测
焊缝气孔及夹渣的数量和大小在长2d 的焊缝表面上预埋件T形接头气孔2个、6mm23个，直径不大于1.5 注：1. d为钢筋直径。
2. 负温下，咬边深度不大于0.2mm。
外观检查不合格的接头，经修整或补强后可提交二次验收。
检验方法：目测或量测。
成品保护
注意对已绑扎好的钢筋骨架的保护，不乱踩乱拆，不粘油污，在施工中拆乱的骨架要认真修复，保证钢筋骨架中各种钢筋位置正确。
应注意的质量问题
6.1 检查帮条尺寸、坡口角度、钢筋端头间隙、钢筋轴线偏移，以及钢材表面质量情况，不符合要求时不得焊接。
6.2 搭接线应与钢筋接触良好，不得随意乱搭，防止打弧。
6.3 带有钢板或帮条的接头，引弧应在钢板或帮条上进行。无钢板或无帮条的接头，引弧应在形成焊缝部位，不得随意引弧，防止烧伤主筋。
6.4 根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条直径和焊接电流，保证焊缝与钢筋熔合良好。
6.5 焊接过程中及时清渣，焊缝表面光滑平整，焊缝美观，加强焊缝应平缓过渡，弧坑应填满。
质量记录
本工艺标准应具备以下质量记录：
7.1 钢筋出厂质量证明书或试验报告单。
7.2 钢筋机械性能试验报告。
7.3 进口钢筋应有化学成分检验报告和可焊性试验报告。国产钢筋在加工过程中发生脆断、焊接性能不良和机械性能显著不正常的，应有化学成分检验报告。
7.4 钢筋接头拉伸试验报告。
7.5 预埋件钢筋T形接头拉伸试验报告。
7.6 焊条出厂合格证。
第六章冬季和雨季的施工安排
本标段属中温带亚湿润季风区气候，其特点是：四季分明，春季干旱多大风，夏季湿润多降雨，秋季凉爽多早霜，冬季寒冷而漫长。年平均气温4.4℃～8.4℃，极端最高温度36.1℃～39.8℃，极端最低温度-39.9℃～-32.8℃，年平均降雨量481.8～682.7mm，最大月平均日较差11.6℃～14.3℃，最大积雪厚度17～30cm，最大季节冻土深度137～205cm。
根据总体施工计划安排和该地区的气候特点，冬季和雨季期间施工在所难免，因此，做好冬季、雨季施工的防冻、防雨措施及施工质量、安全保证措施是至关重要的。
6.1冬季施工安排
6.1.1路基工程施工安排及措施
6.1.1.1路基工程冬季施工安排
冬季低温路基施工的重点是处理好土壤的防冻、土壤的挖掘及土方的填筑三个环节。
6.1.1.1.1路堤填筑施工
(1)低温的界定：当工地室外日平均气温连续5天稳定低于+5℃或日最低气温在-3℃以下时，按冬季施工的规定进行施工,进入冬季施工前做好冬季施工的准备工作。
(2)低温施工的路堤必须在冻结前处理完毕，处理方法除满足路基一般施工规定外，还要清理干净冰雪、疏干积水、坑洼处用与地基同类型的未冻土填平压实。处理好的地基随即覆盖不使冻结。
(3)路堤填筑
①填料要求：
低温填筑路堤用料，一般采用A、B类填料。
②填筑压实
A填土厚度：冬期路基施工按横断面全宽分层平铺，分层填筑厚度按正常温度施工的厚度减薄20-25%，并不得铺成斜层，已铺土层未压实前不中断施工；路堤填筑每侧超宽填10-50cm并压实，待冬期过后修整边坡时削去多余部分并夯拍密实。
B施工地段的积雪，施工前进行清除干净。
C施工中遇大雪或其他原因中途停工时，整平填层及边坡并加覆盖；继续施工前，清除干净边面冰雪。
D填筑路堤要随挖、随运、随填、随压实，已铺土层未压实前，不得中断施工。保证挖、运、填、压的周转时间小于土的冻结时间。
E对取土场宜一次连续挖至设计标高，挖土前清除干净表面积雪，对取土场、路堤边坡外露土层采用草袋进行覆盖。
F低温施工的路基坡面及边坡整修工作在来年解冻后进行。
6.1.1.1.2.级配碎石工程
(1)级配碎石尽量抢在冬期以前完成，部分剩余量在0℃以上天气晴朗、风力较小的时间施工，雨雪天不施工。
(2)碎石级配均匀，结冰的集料不使用，对石粉进行遮盖，防止雨雪淋湿。
(3)搅拌级配碎石按配合比一次将水加足，避免施工现场洒水，装运中及时加盖防寒棚布，并尽快运至现场。
(4)搅拌好的级配碎石运至现场后，立即摊铺碾压，避免长时间裸露，已铺层未压实前不得中断施工。
(5)碾压检测合格后立即使用彩胶布覆盖，并加盖草袋保温养护，此时不得洒水养护。
(6)施工中级配碎石搅拌，必须根据运输、摊铺能力相匹配，要衔接好，做到随拌随用，减少拌制好的级配碎石停留时间及材料浪费。
6.1.1.2.路基工程冬季保证措施
6.1.1.2.1.路基工程冬季施工质量保证措施
(1)对安排在冬期施工项目，编制该项目冬期施工技术措施或方案。
(2)地基处理安排在冻结前完成，并清除冰雪、疏干积水，坑洼处用与地基同类未冻土填平压实，处理后随即掩盖以防冻结。在气温低于10℃条件下不安排基床表层沥青混凝土施工。
(3)路堤严禁使用冻土或掺有冻土的填料填筑，低温季节选用级配良好的渗水土作填料，当不得不使用非渗水土时，其含水率宜低于塑限，并采取加强压实的措施。
(4)准备冬期施工保温材料和取暖加热燃料等。做好作业棚及拌合站的
防寒保温、防冻保温和供热，运输设备保温处理。组织冬季施工培训，提高职工冬季施工意识，建立有效的冬季施工各项规章、责任和值班制度。
(5)制定的冬季施工方案必须报监理工程师审批，对批准的冬季施工方案认真贯彻执行。
6.1.1.2.2.机械设备冬季防寒、防冻、防火、防滑工作保证措施
(1)在进入冬季前对所有机械设备做全面的维修和保养，作好油、水管理工作，结合机械设备的换季保养，及时更换相应牌号的润滑油；对使用防冻液的机械设备确保防冻液符合当地防冻要求；未使用防冻液的机械设备要采取相应的防冻措施（采取停机后排放冷却水或进入暖棚车间内）。
(2)各种车辆使用的燃油，要根据环境气温选择相应的型号，冷车起步时，要先低速运行一段路程后再逐步提高车速。
(3)冬季车辆启动发动机前，严禁用明火对既有燃油系统进行淤热，以防止发生火灾。
(4)冰雪天行车，汽车要设置防滑链；司机在出车前检查确认车辆的制动装置是否达到良好状态，不满足要求时不得出车，遇有六级以上大风、大雪大雾不良气候时停止运行。
(5)严格执行定机定人制度，机械保管人员要坚守岗位，看管好设备，并作好相应的记录。严格执行派车单作业票制度。
6.1.2混凝土及砌体构造物施工安排及措施
(1)构造物冬季施工前后，应注意天气变化，提前预防。
(2)钢筋接头焊接后不能立即接触冰雪。
(3)水泥选用硅酸盐水泥和普通硅酸盐水泥。
(4)砼中或砂浆中掺用早强剂。
(5)对拌合砼及砂浆中的水加热，并适当降低水灰比。
(6)清除砂石料中的冰雪和冻结团块，搅拌的时间应比常温时延长60%。
(7)尽量缩短砼的运输时间。
(8)在已硬化的砼上继续浇注砼时，如果硬化砼的接触面低于5°C，应加热提高温度。
(9)浇注的砼覆盖棉被并延长拆模的时间。
(10)砌筑用的片（块）石、砼预制块应干净、无冰霜附着。
(11)砌筑用的砂浆应随拌随用，已砌完部分覆盖保温材料。
6.1.3预制箱梁施工安排及措施
6.1.3.1技术准备
做好施工准备工作，编制详细的施工组织计划，集中力量，分段完成，不宜全部铺开。
6.1.3.2材料准备
施工用砂、碎石应进行预加热，使砂和碎石温度保持在15℃以上，以满足施工要求，砂和碎石内不得有雪和冰块。洞外输水管壁先以10cm厚石棉包裹后，用双层草绳缠绕以达到防冻的目的。
6.1.3.3 覆盖养护罩、进行蒸汽养护
(1)为保持整个箱梁养护温度一致，采用养护罩方案。在混凝土箱梁的顶板布置6根蒸养管道，翼缘板和腹板外侧各布置2根管道，底板和台座之间布置2根管道，箱梁腔内布置2根管道，一端共计14根蒸养管道。
(2)合理布置温度传感器，以能测量出梁体各部位的温度为宜。箱梁两外侧、两端及跨中各布置一块，孔道布置一块，梁顶和梁底各布置四块，箱内布置四块。温度传感器要安装牢靠，位于梁体外侧、箱内高度的中部位置，其它部分离混凝土面或模板5～10cm左右。温度传感器须定期校正，最大允许误差为±1℃，其校验有效期为一个月。
(3)安排专人按测温方案连续观测记录，升温阶段每0.5h观测一次、恒温阶段每1小时观测一次并填写记录表。及时绘制温度曲线图，
当发现混凝土浇筑温度、内外温差或升降温速率出现异常时，立即报告，分析原因，采取措施。
(4)蒸汽养护分为静停、升温、恒温、降温四个阶段。混凝土灌注完毕后静停4小时，静停期间保持棚内温度不低于5℃；升温速度控制在10℃/h以下；恒温30～48小时，恒温温度不大于45℃，梁体芯部混凝土温度不应超过65℃；缓慢降温，速度控制在10℃/h以下。
(5)蒸养期间及撤除保温设施时，保证梁体混凝土芯部与表层、表层与环境温差不超过15℃。从开始升温到降温结束整个过程中，梁体外两端与跨中及两侧，箱梁顶面与底面之间相对温差不宜大于10℃。
(6)蒸养结束后，立即进入自然养护，并按自然养护工艺办理。
(7)自然养护时，梁体表面用草袋或麻袋覆盖，并在其上覆盖塑料薄膜。养护用水与拌制梁体混凝土用水相同，梁体洒水次数以保持混凝土表面充分潮湿为度，一般情况下，白天以1～2小时一次，晚上4小时一次。当环境相对湿度小于60％时，自然养护不少于28d；相对湿度在60％以上时，自然养护不少于14d。同时，对随梁养护的混凝土试件进行洒水养护，使试件强度与梁体混凝土强度同步增长。梁体孔道不得进水，以防波纹管生锈。
(8)当环境气温低于5℃时，混凝土表面喷涂养护剂，采取保温保湿措施，禁止对混凝土洒水。
6.1.3.4冬施拆模工艺要求
(1)箱梁拆模时，其混凝土强度须达到设计强度的60％以上。
(2)箱梁拆模时，梁体混凝土芯部与表层、箱内与箱外、表层与环境温差均≤15℃。
(3)能保证棱角完整时方可进行拆模工作；气温急剧变化时不得拆模。
(4)箱梁预应力张拉及压浆的冬季防寒保暖措施
①做好机械设备的冬季防寒。冬季施工时，将张拉及压浆设备置于保温棚内保温，以保证密封件和液压油能正常工作。
②初张拉后，在钢绞线上套上塑料套管，以免雨水、冰雪等附着于钢绞线上而造成生锈，引起滑丝。
③压浆前，用养护罩罩住梁体对其进行预温，保证梁体温度达到5℃以上时才可压浆。压浆时，揭开两端养护罩进行操作。压浆后，继续蒸汽养护3d以上，并保持梁体温度不低于5℃。
④压浆时，蒸汽养护方法与梁体混凝土灌注时相同。
6.1.3.5预制场建设冬季施工安排
根据总体施工计划安排，预制场台座、基础等的建设需在冬季进行，对此，需采取措施做好台座、基础的冬季施工的防寒保湿工作。
(1)冬季施工台座、基础时，混凝土中掺加混凝土防冻剂，其搅拌和灌筑工艺要求参照梁体混凝土要求。
(2)台座、基础的冬季施工混凝土养护
①混凝土浇筑完毕后，先将暴露面抹平，然后用麻布、草帘等将暴露面覆盖，再用蓬布连同模板一起覆盖包裹，通蒸汽养护3d。
②当混凝土强度满足拆模要求，且混凝土芯部与表层、表层与环境之间温差均不大于20℃，即可拆模。
③拆模后，及时向麻布、草帘等覆盖物采取喷雾洒水，向混凝土暴露面喷涂混凝土养护剂，再用塑料薄膜紧密覆盖包裹28d以上。养护期间，包裹物应完好无损，其内表面应具有凝结水珠。
6.1.3.6做好施工设备的防寒保养
(1)进入冬季后，尽可能将一些材料、设备移入室内存放，对体积较大设备可采取加盖棚布的方法进行覆盖，防止不必要的破坏。
(2)做好水箱、水泵、管道的保温措施，防止冻坏。管道接口材料要有防冻性，接口处理要去霜、清污，管道试压要在气温较高时进行，管道试压完成后及时放空积水。钢管焊接采取预热措施，并尽可能在晴好的天气作业。
(3)施工机械加强保养，勤检查，多观察，防止设备冻裂。机械设备低温施工要防止水箱、水泵、管道积水冻害，未投入运行的设备要排空积水，设置标识，防止冻害。
6.1.3.7做好冬季施工人员的防寒保护
(1)做好冬季施工人员的防寒保护工作，办公及生活区内采用集中供暖。
(2)禁止用明火直接对设备进行加热，禁止用明火取暖，防止发生火灾。
(3)按劳保规定发放防寒手套、防寒服、防寒帽等。
6.2雨季施工安排
6.2.1路基施工安排及措施
6.2.1.1施工安排
(1)雨季施工前做好施工准备工作，区分路段，进行适合于雨季施工项目的安排。膨胀土路堑不宜安排在雨季施工，非渗水土避开雨天进行填筑，沥青混凝土防排水层不宜在雨天、路面潮湿的情况下施工。
(2)雨季路堤填筑的每一压实层面均须做成2%～4%的横向排水坡，路堤边坡随时保持平整，每次作业收工前将铺填的松土层压实完毕。当路堤基本成型或跨雨季填筑时，路堤边坡较高地段每隔30m左右于路堤边坡上设置临时排水沟，路堤面边缘设置土埂，以免冲毁路基。
(3)雨季施工应根据机械设备的性能和数量，合理安排工作面进行轮流作业，快速施工，不宜全面铺开。
(4)雨后的路基面必须晾晒、刮除表面浮土和复压处理，并经抽检合格后才能继续施工。
(5)备足雨季施工的工程用料。准备充足的防洪材料、机具和必要的遮雨设施。
6.2.1.2.施工措施
(1)雨季施工前，作好施工区域的防排水工作，由专人收集天气预报，根据天气情况合理安排施工，及时做好防护工作。
(2)路基工程施工，严格控制填料含水量，缩短施工区段，适当加大路面人字坡，配足机械设备，作到随填、随碾压、随检测合格，收工前作好路面排水。
(3)雨后砂、石含水量增加，施工需要重新测定砂、石含水率，调整混凝土施工配合比，保证混凝土质量。
(4)水泥堆放在防雨棚内，底面铺垫木枕或方木，以免受潮。所有的材料及机具置放在较高处，必要时支挡蓬布防雨，并在地面上设挡水和排水设施。
(5)对施工中的排水沟进行整修、疏通，保证排水畅通。遇暴雨时，加强施工地段的监测。
6.2.2混凝土及砌体构造物施工安排及措施
(1)桥涵基坑开挖前，挖好截水沟、排水沟，保证排水系统的畅通。排水沟内设集水坑，以适应大体积抽水的需要。
(2)涵洞基坑挖成3%的朝外横坡，不使场内积水。雨季挖土时由于土内含水量大，因此基坑边缘5m内不准堆置任何重物和设备，并随时检查边坡支撑防护情况。
(3)雨季填筑路堤时，在填方坡脚外挖掘排水沟，保持场地不积水。分层填筑，每层做成2-3%的排水横坡，当天填筑的土层当天压实。
(4)混凝土浇筑前了解天气情况，有大雨、中雨时不得浇筑，若因工期关系且小雨持续不断而必须浇筑时，则必须准备足够的防雨设施和覆盖用的油布、塑料布等，同时调整混凝土水灰比。刚浇筑的混凝土若遇雨，在其上覆盖塑料薄膜或草袋防水。浇筑期间遇雨则遮好篷布继续施工，坚持完成一节后再停止，避免产生较多的混凝土施工缝。
6.2.3箱梁预制雨季施工安排
6.2.3.1生产条件
做好制梁台座、各类基础、施工场地、驻地周围等防洪排水措施，疏通场地排水系统，保证排水畅通。
对场内主要运输道路适时进行维修、加固，保证道路畅通。
做好水泥、减水剂、钢材、配件库、锚具等材料的防雨、防潮措施，防止材料变质、腐蚀，造成浪费。
露天的机电设备、电闸箱等要采取防雨、防潮措施，必须安装可
靠的接地保护装置，以防漏电、触电等事故的发生。
备好雨季所需的防雨、防洪用品，一旦需要立即能够投入使用。
6.2.3.2施工组织安排
雨季汛期成立防洪组织，备足防洪抢险的物资和设备。服从地方防汛总体安排，积极抗洪抢险。
开工前与当地气象部门签订服务合同，及时掌握天气的气象趋势及动态，以便对施工做出安排或调整，做好预防的准备。
编制雨季施工作业指导书，作为雨季施工中强制性执行文件。
合理安排施工。对实施性施工组织设计、施工项目和施工进度要根据气象预报做出合理安排和调整。
雨季施工时加强地表沉陷、台座及轨道基础等的沉降观测，发现问题及时处理。
雨季施工要每天定时测定砂、石等集料的含水率，及时调整施工配合比。
混凝土浇筑过程中或浇筑完毕如遇下雨，立即用塑料膜或蓬布覆盖，必要时采取搭棚防雨，不能让雨水冲刷。
雨季施工要备足材料、配件等。
备好防雨物品和施工人员的雨衣和雨靴。
6.3季节施工应急预案
6.3.1.安全预案领导机构
针对可能发生险情，指挥部成立应急救援领导小组，由指挥长任组长，主管安全的项目副指挥长和项目总工为副组长。上场后由应急救援领导小组会同安全管理部门编制火灾及爆炸、起重作业掉梁和架桥机倾覆、坍塌、机械、急性作业中毒等安全事故和洪水等自然灾害救援预案，并交由业主及监理工程师审定。
6.3.2安全预案机构职责
(1)负责整个项目重、特大安全事故应急救援预案的制定、演练，督促做好特大安全事故应急救援的各项工作，配合上级主管部门做好事故调查处理。
(2)施工单元项目经理部和施工队职责
负责具体落实本单元、本队施工区域重、特大安全事故应急救援预案的演练、落实，具体做好特大安全事故应急救援的各项工作；配合我单位项目经理部做好事故调查处理。
6.3.3突发事故报告及应急程序
6.3.3.1事故报告与报警
施工中发生重、特大安全事故后，施工队迅速启动应急预案和专业预案，并在第一时间内向本单元项目经理部应急救援领导小组报告，火灾事故同时向119报警。报告内容包括：事故发生的单位、事故发生的时间、地点，初步判断事故发生的原因，采取了哪些措施及现场控制情况，所需的专业人员和抢险设备、器材、交通路线、联系电话、联系人姓名等。
6.3.3.2应急程序
(1)单元项目经理接到事故报告后，立即向项目总经理和指挥部应急救援领导小组汇报事故情况以及救援情况。
(2)事故发生初期，现场人员采取积极自救、互救措施，防止事故扩大，指派专人负责引导指挥人员及各专业队伍进入事故现场。
(3)指挥人员到达现场后，立即了解现场情况及事故的性质，确定警戒区域和事故应急救援具体实施方案，布置各专业救援队任务。
(4)各专业咨询人员到达现场后，迅速对事故情况作出判断，提出处置实施办法和防范措施；事故得到控制后，参与事故调查及提出整改措施。
(5)救援队伍到达现场后，按照应急救援小组安排，采取必要的个人防护措施，按各自的分工开展抢险和救援工作。
(6)施工队严格保护事故现场，并迅速采取必要措施抢救人员和财产。因抢救伤员，防止事故扩大以及疏通交通等原因需要移动现场时，必须及时做出标志、摄影、拍照、详细纪录和绘制事故现场图，并妥善保存现场重要痕迹、物证等。
(7)事故得到控制后，由指挥部统一布置，组织相关专家，相关机构和人员开展事故调查工作。
6.3.4雨季施工应急预案
(1)项目部成立以项目技术负责人为组长的防汛渡汛领导小组，各施工队亦成立相应组织，并组织义务抢险队。
(2)施工时及时与气象部门取得联系，并将气象记录每天发放到路基，便于提前作好非正常天气条件下的施工安排和防护措施。
(3)对施工人员配备雨天劳保用品。
(4)物资材料要分门别类放入带有防雨设施的仓库，部分裸装材料堆放地基础用砖石砌筑，高于周围地面10cm，下铺油毛毡，上用篷布遮盖。周围挖好排水沟。
(5)现场机械设备除部分有仓库外，其余下雨时挪到遮雨地带或用防雨罩盖好。
(6)办公用房、宿舍、仓库、生产用房均安置避雷设施，周围挖好排水设施。
(7)注意气象预报，加强工地现场与拌合站联系，缩短路面各层的施工长度，各项工作紧密衔接。
(8)当遇雨或下雨，基层应停止施工，但已经摊铺的水泥稳定砂砾应尽快碾压密实，应考虑排除下承层表面水的措施，勿使运到路上的集料过分潮湿。
(9)运料车和工地应备有防雨设施，并做好基层排水措施。
(10)当遇雨或下层潮湿时，不得摊铺沥青混合料。对未经压实即遭雨淋的沥青混合料，应全部清除，更换新料。
(11)雨后施工要清楚下承层的积水，若是沥青面层施工时，应待下承层完全晾干。
《钢筋焊接及验收规程》JGJ18-2003 3.0.3电弧焊所采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117 或《低合金钢焊条》GB/T5118 的规定，其型号应根据设计确定；若设计无规定时，可按表 3.0.3选用。 表3.0.3 钢筋电弧焊焊条型号 4.1.1钢筋焊接时，各种焊接方法的适用范围应符合表4.1.1 的规定。 表4.1.1 钢筋焊接方法的运用范围
续表4.1.1 钢筋焊接方法的运用范围 注：1 电阻电焊时，使用范围的钢筋直径系指2根不同直径钢筋交叉叠接中较小的钢筋直径； 2 当设计图纸规定对冷拔低碳钢丝焊接网进行电阻点焊，或对原RL540钢筋(Ⅳ级) 进行闪光对焊时，可按本规程相关条款的规定实施； 3 钢筋闪光对焊含封闭环式箍筋闪光对焊。 4.3.2 连续闪光焊所能焊接的钢筋上限直径，应根据焊机容量、钢筋牌号等具体情 况而定，并应符合表 4.3.2 的规定。
表 4.3.2 连续闪光焊钢筋上限直径 4.4.2 帮条焊时，宜采用双面焊（图 4.4.2-a ）； 当不能进行双面焊时，方可采用单面焊（图 4.4.2-b ） 帮条长度l 应符合表 4.4.2 的规定。当帮条牌号与主筋相同时，帮条直径可与主 筋相同或小一个规格；当帮条直径与主筋相同时，帮条牌号可与主筋相同或低一个牌号 图4.4.2 钢筋帮条焊接头 (a)双面焊；(b)单面焊 d -钢筋直径；l -帮条长度
表4.4.2 钢筋帮条长度 4.4.8 预埋件钢筋电弧焊 T 型接头可分为角焊和穿孔塞焊两种（图 4.4.8）。装配 和焊接时，应符合下列要求： 1 当采用 HPB235 钢筋时，角焊缝焊脚（k )不得小于钢筋直径的 0.5 倍；采用HRB335 和 HRB400 钢筋时，焊脚（k ）不得小于钢筋直径的 0.6 倍； 2 施焊中，不得使钢筋咬边和烧伤。 图 4.4.8 预埋件钢筋电弧焊T 型接头 (a)角焊；(b)穿孔塞焊 k - 焊脚 4.4.9 钢筋与钢板搭接焊时，焊接接头（图 4.4.9）应符合下列要求： 1 HPB235 钢筋的搭接长度（l ）不得小于 4 倍钢筋直径，HRB335 和 HRB400 钢筋搭接长度（l ）不得小于 5 倍钢筋直径； 2 焊缝宽度不得小于钢筋直径的 0.6 倍，焊缝厚度不得小于钢筋直径的 0.35倍。 图 4.4.9 钢筋与钢板搭接焊接头 d-钢筋直径；l-搭接长度；b-焊缝 宽度；s-焊缝厚度
闪光对焊钢筋连接工艺简介 钢筋闪光对焊是将两根钢筋安放成对接形式，利用焊接电流通过两钢筋接触点产生的电阻热，使金属熔化，产生强烈飞溅，形成闪光，迅速施加顶锻力完成的一种压焊方法，是电阻焊的一种。 1工艺 1、连续闪光焊 适用于钢筋直径较小，钢筋级别较低的条件，所能焊接的钢筋上限直径根据焊机容量、钢筋级别等具体情况而定，应符合表4-10的规定。 连续闪光焊接钢筋上限直径表4-10 连续闪光焊的工艺方法：将钢筋夹紧在对焊机的钳口上，接通电源后，使两钢筋端面局部接触，此时钢筋端面的接触点在高电流密度作用下迅速熔化、蒸发、爆破，呈高温粒状金属从焊口内高速飞溅出来；当旧的接触点爆破后，又形成新的接触点，这就出现连续不断爆破过程，钢筋金属连续不断送进（以一定送进速度适应其焊接过程的烧化速度）。钢筋经过一定时间的烧化，使其焊口达到所需要的温度，并使热量扩散到焊口两边，形成一定宽度的温度区，这时，以相当压力予以顶锻，将液态金属排挤在焊口之外，使钢筋焊合，并在焊口周围形成大量毛刺。由于热影响区较窄，故在接合面周围形成较小的凸起，于是，焊接过程结束，两钢筋对接焊成的外形见图4-10。
2、预热闪光焊 在钢筋直径或级别超出表4-10的规定时，如果钢筋端面较平整，则宜采用预热闪光焊。 预热闪光焊的工艺方法：在进行连续闪光焊之前，对钢筋增加预热过程。将钢筋夹紧在对焊机的钳口上，接通电源后，开始以较小的压力使钢筋端面接触，然后又离开，这样不断地离开又接触，每接触一次，由于接触电阻及钢筋内部电阻使焊接区加热，拉开时产生瞬时的闪光。经上述反复多次，接头温度逐渐升高，实现了预热过程。预热后接着进行闪光与顶锻，这两个过程与连续闪光焊一样。 采用UN2-150型或UN17-150-1型对焊机进行大直径钢筋焊接时，宜首先采取锯割或气割方式对钢筋端面进行平整处理；然后采用预热闪光焊工艺，并应符合下列要求：闪光过程应强烈、稳定；顶锻凸块应垫高；应准确调整并严格控制各过程的起点和止点。 3、闪光-预热闪光焊 适用于钢筋端面不平整的情况。闪光-预热闪光焊是在预热闪光之前再增加闪光过程，使不平整的钢筋端面“闪”成较平整的。 4、焊后热处理 对于IV级钢筋，应采用预热闪光焊或闪光-预热闪光焊工艺进行焊接。当接头拉伸试验结果发生脆性断裂，或弯曲试验不能达到要求时，尚应在焊机上进行焊后热处理，热处理工艺方法如下： （1）待接头冷却至常温，将电极钳口调至最大间距，重新夹紧。 （2）应采用最低的变压器级数，进行脉冲式通电加热：每次脉冲循环包括通电时间和间歇时间宜为3s。 （3）焊后热处理温度就应在750～850℃（桔红色）范围内选择，随后在环境温度下自然冷却。 2常用焊机 对焊机由机架、导向机构、动夹具、固定夹具、送进机构、夹紧机构、支座（顶座）、变压器、控制系统等几部分组成，见图2-1和图3-1-1的示意图。
中交一航局第四工程有限公司作业文件 钢筋电弧焊作业指导书 编制部门：技质部 编制人：杨丽琴 审核人：常绍杰 批准人： 2008年5月18日颁布 2008年5月18日实施 中交一航局第四工程有限公司 编制
作业文件 QG/YHS015Z02 第 1 页 共 12 页 1 、适用范围 本作业指导书适用于建筑工程、桥梁工程、水运工程等钢筋及埋件电弧焊。 2 、规范与标准 《建筑工程施工质量验收统一标准》（GB 50300—2001）； 《混凝土结构工程施工质量验收规范》（GB 50204—2002）； 《公路桥涵施工技术规范》（JTJ041-2000）； 《水运工程混凝土施工规范》（JTJ268-96）； 《水运工程混凝土质量控制标准》（JTJ269-96）； 《港口工程质量检验评定标准》（JTJ221-98）； 《钢筋焊接及验收规程》（JGJ18-2003） 3、术语 钢筋电弧焊：是以焊条作为一级、钢筋为另一级，利用焊接电流通过产生的电弧热进行焊接的一种熔焊方法。钢筋电弧焊包括帮条焊、搭接焊、坡口焊和熔槽帮条焊等接头型式。 4、施工准备 4.1材料及主要机具： 4.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。预埋件的锚爪应用Ⅰ、Ⅱ级钢筋。钢筋应无老锈和油污。 4.1.2钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。 4.1.3焊条：电弧焊所采用的焊条，应符合现行国家标准《碳钢焊条》GB/T5117或《低合金钢焊条》GB/T5118的规定，其型号应根据设计确定；若设计无规定时，可按表1选用。 表1 钢筋电弧焊焊条型号
钢筋电弧焊工艺方案 1 适用范围 本工艺标准适用于工业与民用建筑的钢筋电弧焊。 2 施工准备 2.1 材料 2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。预埋件的锚爪应用Ⅰ、Ⅱ级钢筋。钢筋应无老锈和油污（焊接部位洁净，必要时进行打磨处理）。 2.1.2 钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。 2.1.3 焊条：焊条的牌号应符合设计规定。如设计无规定时，应符合表1-1的要求，焊条质量应符合以下要求： 2.1. 3.1 药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出得偏心度。 2.1. 3.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。 2.1. 3.3 焊条必须根据焊条说明书的要求烘干后才能使用。 2.1. 3.4 焊条必须有出厂合格证。
钢筋电弧焊使用的焊条牌号表1-1 2.2设备机具 2.2.1设备：交流焊条电弧焊机、直流焊条电弧焊机 2.2.2工具：焊接电缆、电焊钳、焊接护目镜面罩、电焊手套、护脚堑子、钢丝刷、锉刀、榔头、电焊条烘干箱等。 2.3 作业条件： 2.3.1 焊工必须持有考试合格证。 2.3.2 帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。 2.3.3 电源应符合要求（220V~380V）。接地线、焊线连接安全，双线到位。 2.3.4 作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾事故。 2.4技术准备 2.4.1 熟悉图纸，做好技术交流。 2.4.2焊前对钢筋或钢材的坡口及钝边表面必须去除铁锈、油污、水分及氧化皮，可先采用火焰烘烤清除水、油，然后用砂布打磨除锈，氧化皮可直接采用砂轮机进行清除。
钢筋电阻点焊 一、概念 钢筋电阻点焊——将两钢筋安放成交叉叠接形式，压紧于两电极之间，利用电阻热熔化母材金属，加压形成焊点的一种压焊方法。 二、施工操作工艺 1、混凝土结构中钢筋焊接骨架和钢筋焊接网，宜采用电阻点焊制作。 2、钢筋焊接骨架和钢筋焊接网可由HPB300、HRB335、HRBF335、HRB400、HRBF400、HRB500、CRB550钢筋制成。 3、当两根钢筋直径不同时，焊接骨架较小钢筋直径小于或等于10mm时，大、小钢筋直径之比不宜大于3；当较小钢筋直径为12～16mm时，大、小钢筋直径之比不宜大于2。 4、焊接网较小钢筋直径不得小于较大钢筋直径的0.6倍。 5、电阻点焊的工艺过程中，应包括预压，通电、锻压三个阶段。 6、焊点的压入深度应为较小钢筋直径的18%～25%。 7、在点焊生产中，应经常保持电极与钢筋之间接触面的清洁平整；当电极使用变形时，应及时修整。 三、质量标准 1、每件制品的焊点脱落、漏焊数量不得超过焊点总数的4%，且相邻两焊点不得有漏焊及脱落； 2、应量测焊接骨架的长度和宽度，并应抽查纵、横方向3～5个网格的尺寸，焊接骨架长度、宽度和高度允许偏差值分别为±10㎜、±5㎜、±5㎜。骨架受力主筋间距和排距允许偏差值分别为±15㎜、±5㎜。 3、焊接网外形尺寸检查和外观质量检查结果，应符合下列要求： （1）接网间距的允许偏差取±10mm和规定间距的±5%的较大值。网片长度和宽度的允许偏差取±25mm和规定长度的±0.5%的较大值。网片两对角线之差不得大于10mm；网格数量应符合设计规定； （2）接网焊点开焊数量不应超过整张网片交叉点总数的1%，并且任一根钢筋上开焊点不得超过该支钢筋上交叉点总数的一半。焊接网最外边钢筋上的交叉点不得开焊； （3）接网表面不应有影响使用的缺陷。当性能符合要求时，允许钢筋表面存在浮锈和因矫直造成的钢筋表面轻微损伤。
钢筋手工电弧焊 1 范围 本工艺标准适用于工业与民用建筑的钢筋及埋件手工电弧焊。 2 施工准备 2.1 材料及主要机具： 2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。预埋件的锚爪应用Ⅰ、Ⅱ级钢筋。钢筋应无老锈和油污。 2.1.2 钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。 2.1.3 焊条：焊条的牌号应符合设计规定。如设计无规定时，应符合表1的要求，焊条质量应符合以下要求： 2.1. 3.1 药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。 2.1. 3.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。 2.1. 3.3 焊条必须根据焊条说明书的要求烘干后才能使用。 2.1. 3.4 焊条必须有出厂合格证。 2.1.4 弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。 2.2 作业条件： 2.2.1 焊工必须持有考试合格证。 2.2.2 帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。 2.2.3 电源应符合要求。 2.2.4 作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。 2.2.5 熟悉图纸，做好技术交流。 3 操作工艺 3.2 检查电源、焊机及工具。焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。 3.3 选择焊接参数。根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条直径、焊接层数和焊接电流，保证焊缝与钢筋熔合良好。 3.4 试焊、做模拟试件。在每批钢筋正式焊接前，应焊接3个模拟试件做拉力试验，经试验合格后，方可按确定的焊接参数成批生产。 3.5 施焊操作：
规范要求钢筋的接头应设置在构件受力较小处,应按下列要求设置: (1)单跨梁板的纵向受力筋接头不宜设在跨中1/2范围内; (2)连续梁板的纵向受力筋接头,上部负弯矩筋应设在跨中附近,下部主筋应设在支座处。但对满堂基础底板,因其弯矩图和楼板方向相反,钢筋的接头位置也应相反,即上筋应在支座处,下筋则在跨中。 (3)钢筋接头还不宜设置在梁端、柱端的箍筋加密区范围内。 所以,对重要构件,施工单位应根据所供应钢筋的实际长度,在施工前先进行翻样出钢筋的接头布置图,才能确保接头位置符合上述要求。 度）一．钢筋的品种、规格、性能及钢筋的试验报 告单。 1、目前钢筋砼结构常用钢筋有哪些品种？ 答：钢筋砼结构常用钢筋的品种有： 钢筋按其供应形式可分为：盘圆钢筋（直径6~10 毫米）和直条钢筋（长度6~12米，经供需双方同 意，可按定尺供应）。 钢筋按直径大小可分为：钢丝（直径3~5毫米）； 细钢筋（直径6~10毫米）；中粗钢筋（直径12~20
毫米）和粗钢筋（直径大于20毫米）。 按钢筋的轧制外形可分为：光面钢筋、变形钢筋（螺纹、人字纹及月牙纹）。 钢筋按化学成分可分为：碳素钢筋和普通低合金钢钢筋。 钢筋按生产工艺可分为：热轧钢筋、冷拉钢筋、冷拔低碳钢丝、热处理钢筋、冷轧扭钢筋、精轧螺旋钢筋、刻痕钢丝和钢绞线等。 钢筋砼结构用钢筋的品种应符合下列现行国家标准的规定： 1）《低碳钢热扎圆盘条》（GB701） 2）《钢筋砼用热扎光圆钢筋》（GB13013） 3）《钢筋砼用热扎带助钢筋》（GB1499） 4）《钢筋砼用余热处理钢筋》（GB13014） 其中：（1）余热处理钢筋严禁用于铁路桥梁内；（2）热处理钢筋不得用作焊接和点焊钢筋。2、2、什么是余热处理钢筋？ 答：余热处理钢筋是热轧后立即穿水，进行表面控制冷却，然后利用芯部余热自身完成回火处理。具有牙肋的带肋钢筋属于Ⅲ级，强度代号为KL400（k 为“控”字汉语拼音字头）。
钢筋闪光对焊焊接施工工艺标准 GXEJ/QB07-2003 钢筋闪光对焊焊接是利用对焊机使两段钢筋触，通以低电压强电流，把电能转化为热能，当钢筋加热到一定程度后，立即施加轴向压力挤压(称为顶锻)，使形成对焊接头。本工艺具有改善结构受力性能，减轻劳动强度，提高工效和质量，施工快速，节约钢材，降低成本等优点。 工艺适用范围表 一、材料要求 钢筋用Ⅰ～Ⅳ级各种规格钢筋，具有出厂合格证，进场后经物理性能检验符合有关标准和规范的要求。 二、主要机具设备 常用对焊机有UN1-25、UN1-50、UN1-75、UN1-100、UN1-150、UN1-170、UN17-150-1等型号，根据钢筋直径和需用功率选用。 三，作业条件 ⒈对焊机检修完好，对焊机容量，电压，符合要求并符合安全规定。 ⒉电源己具备，电流、电压符合对焊要求。 ⒊钢筋焊接部位经清理，表面平整、清洁、无油污、杂质等。 ⒋操作人员经培训、考核，可持证上岗。在正是焊接之前，参与该项施焊的焊工应进行现场条件下的焊接工艺试验，并经试验合格后，方可正式生产。试验结果应符合质量检验与验收时的要求。 四，施工操作工艺 ⒈根据钢筋品种，直径和所用对焊机功率大小，可选用连续闪光焊、预热闪光焊、闪光预热闪光等对焊工艺.对于可焊性差的钢筋，对焊后宜采用通电热
处理措施，以改善接头塑性。 ⑴连续闪光焊 当钢筋直径小，钢筋牌号低，在表7-2规定范围内，可采用连续闪光对焊。 工艺过程包括:连续闪光和顶锻施焊时，先闪合一次电路，使两钢筋端面轻微接触，促使钢筋间隙中产生闪光，接着徐徐移动钢筋，使两钢筋端面仍保持轻微接触，形成连续闪光过程.当闪光达到规定程度后(烧平端面，闪掉杂质，热至熔化)，即以适当压力迅速进行顶锻挤压，焊接接头即告完成. 连续闪光焊所能焊接的钢筋上线直径，应根据焊机容量、钢筋牌号等具体情况而定，并应符合表7-2的要求。 当钢筋直径和牌号超过表7-2的规定，且钢筋端面较平整，宜采用预热闪光焊。 工艺过程包括:一次闪光预热:二次闪光，顶锻施焊时，先一次闪光，将钢筋端面闪平，然后预热，方法是使两钢筋端面交替地轻微接触和分开，使其间隙产生断续闪光来实现预热或是使钢筋端面一直紧密接触;用脉冲电流或交替紧密接触与分开，产生电阻热(不闪光)来实现预热。二次闪光与顶段过程同连续闪光. ⑶闪光-预热-闪光焊 当钢筋直径和牌号超过表7-2的规定，且钢筋端面不平整，宜采用闪光—预热闪光焊。
钢筋手工电弧焊接工程分项工程质量技术交底卡 GD2301003
3、0.3d，焊缝宽度ｂ不小于0.8d。专业技术负责人：交底人：接受人：
美文欣赏 1、走过春的田野，趟过夏的激流，来到秋天就是安静祥和的世界。秋天，虽没有玫瑰的芳香，却有秋菊的淡雅，没有繁花似锦，却有硕果累累。秋天，没有夏日的激情，却有浪漫的温情，没有春的奔放，却有收获的喜悦。清风落叶舞秋韵，枝头硕果醉秋容。秋天是甘美的酒，秋天是壮丽的诗，秋天是动人的歌。 2、人的一生就是一个储蓄的过程，在奋斗的时候储存了希望；在耕耘的时候储存了一粒种子；在旅行的时候储存了风景；在微笑的时候储存了快乐。聪明的人善于储蓄，在漫长而短暂的人生旅途中，学会储蓄每一个闪光的瞬间，然后用它们酿成一杯美好的回忆，在四季的变幻与交替之间，散发浓香，珍藏一生！ 3、春天来了，我要把心灵放回萦绕柔肠的远方。让心灵长出北归大雁的翅膀，乘着吹动彩云的熏风，捧着湿润江南的霡霂，唱着荡漾晨舟的渔歌，沾着充盈夜窗的芬芳，回到久别的家乡。我翻开解冻的泥土，挖出埋藏在这里的梦，让她沐浴灿烂的阳光，期待她慢慢长出枝蔓，结下向往已久的真爱的果实。 4、好好享受生活吧，每个人都是幸福的。人生山一程，水一程，轻握一份懂得，将牵挂折叠，将幸福尽收，带着明媚，温暖前行，只要心是温润的，再遥远的路也会走的安然，回眸处，愿阳光时时明媚，愿生活处处晴好。 5、漂然月色，时光随风远逝，悄然又到雨季，花，依旧美；心，依旧静。月的柔情，夜懂；心的清澈，雨懂；你的深情，我懂。人生没有绝美，曾经习惯漂浮的你我，曾几何时，向往一种平实的安定，风雨共度，淡然在心，凡尘远路，彼此守护着心的旅程。沧桑不是自然，而是经历；幸福不是状态，而是感受。 6、疏疏篱落，酒意消，惆怅多。阑珊灯火，映照旧阁。红粉朱唇，腔板欲与谁歌？画脸粉色，凝眸着世间因果；未央歌舞，轮回着缘起缘落。舞袖舒广青衣薄，何似院落寂寞。风起，谁人轻叩我柴扉小门，执我之手，听我戏说？ 7、经年，未染流殇漠漠清殇。流年为祭。琴瑟曲中倦红妆，霓裳舞中残娇靥。冗长红尘中，一曲浅吟轻诵描绘半世薄凉寂寞，清殇如水。寂寞琉璃，荒城繁心。流逝的痕迹深深印骨。如烟流年中，一抹曼妙娇羞舞尽半世清冷傲然，花祭唯美。邂逅的情劫，淡淡刻心。那些碎时光，用来祭奠流年，可好？ 8、缘分不是擦肩而过，而是彼此拥抱。你踮起脚尖，彼此的心就会贴得更近。生活总不完美，总有辛酸的泪，总有失足的悔，总有幽深的怨，总有抱憾的恨。生活亦很完美，总让我们泪中带笑，悔中顿悟，怨中藏喜，恨中生爱。 9、海浪在沙滩上一层一层地漫涌上来，又一层一层地徐徐退去。我与你一起在海水中尽情的戏嬉，海浪翻滚，碧海蓝天，一同感受海的胸怀，一同去领略海的温情。这无边的海，就如同我们俩无尽的爱，重重的将我们包裹。 10、寂寞的严冬里，到处是单调的枯黄色。四处一片萧瑟，连往日明净的小河也失去了光彩，黯然无神地躲在冰面下恹恹欲睡。有母女俩，在散发着丝丝暖意的阳光下，母亲在为女儿梳头。她温和的把头发理顺。又轻柔的一缕缕编织着麻花辫。她脸上写满笑意，似乎满心的慈爱永远
钢筋手工电弧焊 1.1 本工艺标准适用于工业与民用建筑的钢筋及埋件手工电弧焊。 2.1 材料及主要机具： 2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。预埋件的锚爪应用Ⅰ、Ⅱ级钢筋。钢筋应无老锈和油污。 2.1.2 钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。 2.1.3 焊条：焊条的牌号应符合设计规定。如设计无规定时，应符合表4-14的要求，焊条质量应符合以下要求： 钢筋电弧焊使用的焊条牌号 表4-14 项次钢筋级别搭接焊、帮条焊坡口焊 1 Ⅰ级E4303 E4303 E4303 2 Ⅱ级E430 3 E4303 E5003 3 Ⅲ级E5003 E5003 E5503 4 Ⅰ、Ⅱ级与钢板焊接E4303 注：不含25MnSi钢筋。 药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现
象。 焊条必须根据焊条说明书的要求烘干后才能使用。 焊条必须有出厂合格证。 2.1.4 弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。 2.2 作业条件： 2.2.1 焊工必须持有考试合格证。 2.2.2 帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。 2.2.3 电源应符合要求。 2.2.4 作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。 2.2.5 熟悉图纸，做好技术交流。 3.1 工艺流程： 检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验 3.2 检查电源、焊机及工具。焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。 3.3 选择焊接参数。根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条直径、焊接层数和焊接电流，保证焊缝与钢筋熔合良好。 3.4 试焊、做模拟试件。在每批钢筋正式焊接前，应焊接3个
工程名称XX项目施工单位XX公司 施工部位工序名称 本章节适用于工业与民用建筑物、构筑物的混凝土结构中的钢筋焊接施工。 一、施工准备 (一)作业条件 1、焊工必须持证上岗。 2、作业现场要有安全防护、防火、通风措施，防止发生触电、火灾、中毒及 烧伤等事故。 3、正式焊接前，各个电焊工应对其在工程中准备进行电弧焊的主要规格的钢 筋各焊3个模拟试件，做拉伸试验，经试验合格后，方可参加施工作业。 (二)材料要求 1、钢筋：钢筋的级别、规格必须符合设计要求，有产品合格证、出厂检测报 告和进场复验报告。进口钢筋还应做化学试验及可焊性试验，结果符合要 求。钢筋表面应清洁无裂纹、老锈和油污。 2、钢材：预埋件用的钢板不得有裂纹锈蚀、变形。 3、焊条：焊条的牌号应符合设计要求。如设计无规定时，应符合表2-5的要 求： 表2-5 钢筋级别搭接焊、帮条焊坡口焊 ⅠE4303 E4303
ⅡE4303 E5303 ⅢE5003 E5503 Ⅰ、Ⅱ级钢筋与钢板焊接E4303 焊条必须有出厂合格证。焊条质量应符合以下要求： a.药皮无裂缝、气孔、凹凸不平等缺陷。 b.焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。 c.焊条必须根据要求烘干后再用。 (三)施工机具 电焊机、电缆、电焊钳、面罩等。 二、质量要求 钢筋手工电弧焊接工程质量要求应符合《混凝土结构工程施工质量验收规范》(GB50204-2002)的规定，具体要求参照本书《钢筋锥螺纹连按工程》章节中相应部分。 三、工艺流程 检查设备→选定焊接参数→焊定位焊缝→引弧、施焊、收弧→清渣→质量检查四、操作工艺 (一)搭接焊 1、搭接焊适用于Ⅰ、Ⅱ、Ⅲ级钢筋。宜采用双面焊，当不能进行双面焊时， 方可采用单面焊。 2、焊缝长度要符合表2-6规定。 3、0.3d，焊缝宽度ｂ不小于0.8d。
钢筋闪光对焊工艺标准( 414-1996 ) 范围本工艺标准适用于工业与民用建筑热轧钢筋的连续闪光焊、预热闪光焊、闪光一预热闪光焊。 施工准备 2.1 材料及主要机具： 2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。 2.1.2 主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。 常用对焊机主要技术数据见表4-20 。 常用对焊机主要技术数据表4-20 焊机型号UN1?0 UN1?5 UN1?00 UN2?50 UN17?50? 动夹具传动方式杠杆挤压弹簧(人力操纵) 电动机凸轮气椧貉? 额定容量kVA 50 75 100 150 150 负载持续率% 25 20 20 20 50 电源电压V 220/380 220/380 380 380 380 次级电压调节范围V 2.9?5.0 3.52?7.04 4.5?7.6 4.05?8.10 3.8?7.6 次级电压调节级数6 8 8 16 16 连续闪光焊钢筋大直径mm 10?12 12?16 16?20 20?25 20?25 预热闪光焊钢筋最大直径20?22 32?36 40 40 40 每小时最大焊接件数50 75 20 ?30 80 120 冷却水消耗量L/h 200 200 200 200 600 压缩空气压力MPa 0.55 0.6 压缩空气消耗量m3/h 15 5 2.2 作业条件： 2.2.1 焊工必须持有有效的考试合格证。 2.2.2 对焊机及配套装置、冷却水、压缩空气等应符合要求。 2.2.3 电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。 2.2.4 作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。 2.2.5 熟悉料单，弄清接头位置，做好技术交底。
钢筋手工电弧焊接交底
表C2-1 DB64/266-2003 技术交底记录 工程名称任家庄110KV变电所工 程 分部(项) 或 构件名称 钢筋手工 电弧焊接 内容: 一、施工准备 （一）作业条件 １、焊工必须持证上岗。 ２、作业现场要有安全防护、防火、通风措施，防止发生触电、火灾、中毒及烧伤等事故。 ３、正式焊接前，各个电焊工应对其在工程中准备进行电弧焊的主要规格的钢筋各焊３个模拟试件，做拉伸试验，经试验合格后，方可参加施工作业。 （二）材料要求 １、钢筋：钢筋的级别、规格必须符合设计要求，有产品合格证、出厂检测报告和进场复验报告。进口钢筋还应做化学试验及可焊性试验，结果符合要求。钢筋表面应清洁无裂纹、老锈和油污。 ２、钢材：预埋件用的钢板不得有裂纹锈蚀、变形。 ３、焊条：焊条的牌号应符合设计要求。如设计无
规定时，应符合表２－５的要求： 表２－５ 焊条必须有出厂合格证。焊条质量应符合以下要求： a 、药皮无裂缝、气孔、凹凸不平等缺陷。 b 、焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。 C 、焊条必须根据要求烘干后再用。 （三）施工机具 电焊机、电缆、电焊钳、面罩等。 二、质量要求 钢筋手工电弧焊接工程质量要求应符合《混凝土结构工程施工质量验收规范》（GB50204-2002）的规定，具体要求参照本书《钢筋锥螺纹连接工程》章节中相应部分。 三、工艺流程 钢筋级别 搭接焊、帮条 焊 坡口焊 Ⅰ E4303 E4303 Ⅱ E4303 E5303 Ⅲ E5003 E5503 Ⅰ、Ⅱ级钢筋与钢板焊接 E4303
钢筋级别焊缝型式焊缝长度 检查设备→选定焊接参数→焊定位焊缝→引弧、施焊、收弧→清渣→质量检查 四、操作工艺 （一）搭接焊 1、搭接焊适用于Ⅰ、Ⅱ、Ⅲ级钢筋。宜采用双面焊，当不能进行双面焊时，方可采用单面焊。 2、焊缝长度要符合表2-6规定。 3、搭接焊的焊缝厚度s不应小于0.3d,焊缝宽度b 不小于0.8d。 4、搭接焊时，钢筋应预弯，以保证两根钢筋的轴线在同一直线上。弯折角度控制：单面焊1：10，双面焊1：5。 表2-6
16、钢筋手工电弧焊接工程
沈阳航空工业学院大学生活动中心工程 钢筋手工电弧焊接技术交底 一、施工准备 （一）作业条件 1．焊工必须持证上岗。 2．作业现场要有安全防护。防火、通风措施，防止发生触电、火灾、中毒及烧伤等事故。 3．正式焊接前，各个电焊工应对其在工程中准备进行电弧焊的主要规格的钢筋各焊3个模拟试件，做拉伸试验，经试验合格后，方可参加施工作业。 （二）材料要求 1．钢筋：钢筋的级别、规格必须符合设计要求，有产品合格证、出厂检测报告和进场复验报告。进口钢筋还应做化学试验及可焊性试验，结果符合要求。钢筋表面应清洁无裂纹、老锈和油污。 2．钢材：预埋件用的钢板不得有裂纹锈蚀、变形。 3．焊条：焊条的牌号应符合设计要求。如设计无规定时，应符合表2—5的要求： 表2—5
焊条必须有出厂合格证。焊条质量应符合以下要求： a．药皮无裂缝、气孔、凹凸不平等缺陷。 b．焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。 c．焊条必须根据要求烘干后再用。 （三）施工机具 电焊机、电缆、电焊钳、面罩等。 二、质量要求 钢筋手工电弧焊接工程质量要求应符合《混凝土结构工程施工质量验收规范》（GB50204—2002）的规定，具体要求参照本书《钢筋锥螺纹连接工程》章节中相应部分。 三、工艺流程 检查设备→选定焊接参数→焊定位焊缝→引弧、施焊、收弧→清渣→质量检查 四、操作工艺 （一）钢筋容槽焊接
1.材料要求：焊剂要求有合格证 2.操作工艺 2.1角钢边长50mm，长度100mm。 2.2钢筋端头应加工平整，两钢筋端面的间隙为10-15㎜。 2.3从接缝处垫板引弧后连续施焊，并使钢筋端部熔合，防止未焊透气孔或夹渣。 2.4焊接过程中应停焊清渣1次，焊平后，再进行焊缝余高的焊接，其高度不得小于3㎜。 2.5钢筋与角钢垫板之间，加焊侧面焊缝2层， 焊缝应饱满，表面平整焊缝余高平缝过渡，弧 坑应填满。 3.质量标准 3.1焊接接头的力学性能的必须符合要求。 3.2焊缝表面应平整，不得有岫陷或焊瘤。 3.3焊接接头区域不得有裂纹。 3.4焊缝余高不得大于3㎜。 3.5接头处弯折角不大于4度，接头处钢筋轴线 偏移不大于0.1d且不大于3㎜。横向咬边深度 不大于0.5㎜，在全部焊缝表面的夹渣，气孔不 大于2个，面积不大于6mm2. 4.成品保护 4.1焊接时，不得在钢筋上引弧，以免灼伤钢筋。
钢筋手工电弧焊技术交底 依据标准： 《建筑工程施工质量验收统一标准》 GB50300-2001 《钢筋混凝土结构工程施工质量验收规范》 GB50204-2002 《钢筋焊接及验收规程》 JGJ18-96 有效的施工图纸 1、范围 本工艺标准适用于工业与民用建筑的钢筋及埋件手工电弧焊。 2、施工准备 2.1作业条件 2.1.1、焊工必须持证上岗。 2.1.2、作业现场要有安全防护、防火、通风措施、防止发生触电、火灾、中毒及烧伤等事故。 2.1.3、正式焊接前，各个电焊工应对其在工程中准备进行电弧焊的主要规格的钢筋各焊3个模拟试件，做拉伸试验。经试验合格后，方可参加施工作业。 2.1.4、作好技术交底。 2.2材质要求 2.2.1、钢筋：钢筋的级别、规格必须符合设计要求，有出厂材质证明及进场后的复试报告。 进口钢筋还应做化学试验及可焊性试验，结果符合要求。钢筋无裂纹、老锈和油污。 2.2.2、钢材：预埋件用的钢板不得有裂纹锈蚀、变形。 2.2.3、焊条：焊条的牌号符合设计要求。如设计无规定时，应符合下表的要求： A药皮无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出偏心度。 B焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象： c焊条必须根据要求烘干后再用。 2.3工器具 主要工器具有：电焊机、电缆、电焊钳、面罩等
3、操作工艺 钢筋电弧焊包括帮条焊、搭接焊、坡口焊、窄间隙焊和熔槽帮条焊五种接头形式。焊接时应符合下列要求： a.应根据钢筋级别、直径、接头型式和焊接位置，选择焊条、焊接工艺和焊接参数； b.焊接时引弧应在垫板、帮条或形成焊缝的部位进行，不得烧伤主筋； c.焊接地线与钢筋应接触紧密； d.焊接过程中应及时清渣，焊缝表面应光滑，焊缝余高应平缓过渡，弧坑应填满。 3.1工艺流程 选定焊接参数——焊定位焊缝——引弧、施焊、收弧——清渣——检查 3.2搭接焊 3.2.1、搭接焊适用于I、II、III级钢筋。宜采用双面焊（图3.2.1a）。当不能进行双面焊时，可采用单面焊（图3.2.1b）。 3.2.2、搭接长度与帮条长度相同，并应符合表3.2.2的规定。 钢筋帮条长度 3.2.2
钢筋电弧焊施工工艺标准 ( QB-CNCEC J0 7- ) l 适用范围 本工艺标准适用于工业与民用建筑现浇钢筋混凝土结构中钢筋及埋件的电弧焊连接。 2 施工准备 2.1 材料及主要机具 2.1.1 钢筋: 钢筋的级别和直径必须符合设计要求, 其性能应符合现行国家标准《钢筋混凝土用热轧带肋钢筋》GB1499、《钢筋混凝土用热轧光圆钢筋》GB13013以及《钢筋混凝土用余热处理钢筋》GB13014的规定。2.1.2 焊条: 电弧焊所采用的焊条, 其性能应符合现行国家标准《碳钢焊条》GB5117或《低合金钢焊条》GB5118的规定和设计要求。其型号应根据设计确定; 若设计无规定时, 可按下( 表一) 选用。 表一钢筋电弧焊使用的焊条型号 注: 窄间隙焊不适用于余热处理级钢筋。 2.1.3 当采用低氢型碱性焊条时, 应按使用说明书的要求烘焙, 且宜放入保温筒内保温使用; 酸性焊条若在运输或存放中受潮, 使用前亦应烘焙后方能使用。
2.14 凡施焊的各种钢筋, 均应有材质证明书或试验报告单。焊条应有合格证。各种焊接材料应分类存放和妥善管理, 并应采取防止锈蚀、受潮变质措施。 2.2 主要机具 2.2.1 焊接电源: 焊接电源可采用市场上的定型产品, 其容量大小应能获得300A电流, 空载电压应为75V及以上。 2.2.2 窄间隙焊用U形铜模: U形铜模是由铜模、限位支座、固紧装置组成的专用模具。U形钢模可用紫铜板压制或铜棒加工而成, 也可用电解铜浇铸后经少许加工而成。铜模大小应与被焊钢筋直径相适应。一种钢模只宜用于相近的两种直径钢筋焊接。铜模应具有一定的厚度和体积。 2.2.3 其它机具: 焊接电缆、电焊钳、面罩、垫子、钢丝刷、无齿锯等。 2.3 作业条件 2.3.1 焊工必须持有有效的考试合格证。 2.3.2 焊前准备工作已完成, 焊机无故障, 能正常使用。 2.3.3 选择合适的焊接电源且开关箱内已装设电压表。在焊接区域内, 焊接地线与钢筋应接触紧密。 2.2.4 作业场地应有安全防护设施, 以及防火和必要的通风措施, 防止发生烧伤、触电、中毒及火灾等事故。 2.4 作业人员 焊工, 应持证上岗。 3 操作工艺 3.1 工艺流程 3.2 操作细则 3.2.l 检查电源、弧焊机及工具: 焊接地线应与钢筋接触紧密, 防止因起弧而烧伤钢筋。
钢筋闪光对焊工艺 施工准备 1、材料及主要机具： 1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。 1.2主要机具：对焊机及配套的对焊平台、防护深色眼镜、电焊手套、绝缘鞋、钢筋切断机、空压机、水源、除锈机或钢丝刷、冷拉调直作业线。 2、作业条件： 2.1焊工必须经过培训考试合格并持有建设行政主管部门颁发的有效的作业证书。 2.2对焊机及配套装置、冷却水、压缩空气等应符合要求。 2.3电源应符合要求，当电源电压下降大于5%，小于8%时，应采取适当提高焊接变压器级数的措施；大于8%时，不得进行焊接。 2.4作业场地应有安全防护设施，防火和必要的通风措施，防止发生烧伤、触电及火灾等事故。 2.5熟悉料单，弄清接头位置。 操作工艺 1、工艺流程： 检查设备→选择焊接工艺及参数→试焊、作模拟试件→试件送试→确定焊接参数→工程钢筋焊接→质量检验→现场按规范取度试件试验。 2、连续闪光对焊工艺过程： 闭合电路→闪光(两钢筋端面轻微接触)→连续闪光加热到将近熔点(两钢筋端面徐徐移动接触)→带电顶锻→无电顶锻 3、预热闪光对焊工艺过程： 闭合电路→断续闪光预热(两钢筋端面交替接触和分开)→连续闪光加热到将近熔点(两钢筋端面徐徐移动接触)→带电顶锻→无电顶锻
4、闪光一预热闪光对焊工艺过程： 闭合电路→一次闪光闪平端面(两钢筋端面轻微徐徐接触)→连续闪光预热(两钢筋端面交替接触和分开)→二次连续闪光加热到将近熔点(两钢筋端面徐徐移动接触)→带电顶锻→无电顶锻 5、焊接工艺方法选择：当钢筋直径小于18㎜可采用连续闪光焊。当钢筋直径较大（大于20mm），端面较平整，宜采用预热闪光焊；当端面不够平整，则应采用闪光一预热闪光焊。 6、焊接参数选择：闪光对焊时，应合理选择调伸长度、烧化留量、顶锻留量以及变压器级数等焊接参数。 6.1调伸长度：焊接前，两钢筋端部从电极钳伸出的长度。取值一般为：I级钢0.75～1.25d；II级钢1.0～1.5d（d为钢筋直径）；直径小的取小值。 6.2闪光留置与闪光速度：闪光留置是指闪光过程中，闪出金属所消耗的钢筋长度。其取值：连续闪光焊为两钢筋严重压伤部分之和，另加8㎜；预热闪光焊为8－10㎜；闪光－预热－闪光焊的一次闪光为两钢筋切断时刀口严重压伤部分之和，二次闪光为8－10㎜。 闪光速度由快到慢，开始接近于零，而后约1㎜/S，终止时达1.5－2㎜/S。 6.3预热留量与预热频率：预热留量取值为预热闪光焊为4－7㎜；闪光－预热－闪光焊2－7㎜。 预热频率：I级钢宜取高些，II级钢适中（1－2次/S），以扩大接头处加热范围。 6.4顶锻留量、顶锻速度与顶锻压力：顶锻留量指在闪光结束，将钢筋顶锻压紧时因接头处挤出金属而缩短的钢筋长度。一般宜取4－6．5㎜（直径的取大值），其中有电顶锻留量约占1/3，无电顶锻留量约占2/3，焊接时必须控制得当。 顶锻速度越快越好，顶锻压力应足以将全部的熔化金属从接头内挤出，而且还要使邻近接头处（10㎜）的金属产生适当的塑性变形。 6.5变压器级次用以调节焊接电流大小。高级别钢筋或直径大钢筋，其级次要高。焊接时如火花过大并有强烈声响，应降低变压器级次。当电压降低5%左右时，应提高变压器级次1级。 6试焊、模拟焊试件：在工程钢筋正式焊接前，应按选择的焊接参数焊接6个试件，其中3个做拉力试验，3个做冷弯试验。经试验合格后，方可按确定的焊接参数成批生产。 7、对焊焊接操作：
本工艺标准适用于工业与民用建筑的钢筋及埋件手工电弧焊。 2.1 材料及主要机具： 2.1.1 钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。预埋件的锚爪应用Ⅰ、Ⅱ级钢筋。钢筋应无老锈和油污。 2.1.2 钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。 2.1.3 焊条：焊条的牌号应符合设计规定。如设计无规定时，应符合表4-14的要求，焊条质量应符合以下要求： 钢筋电弧焊使用的焊条牌号表4-14 项次钢筋级别搭接焊、帮条焊坡口焊 1 Ⅰ级E4303 E4303 E4303 2 Ⅱ级E430 3 E4303 E5003 3 Ⅲ级E5003 E5003 E5503 4 Ⅰ、Ⅱ级与钢板焊接E4303 注：不含25MnSi钢筋。 2.1. 3.1 药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。 2.1. 3.2 焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成
块脱落现象。 2.1. 3.3 焊条必须根据焊条说明书的要求烘干后才能使用。 2.1. 3.4 焊条必须有出厂合格证。 2.1.4 弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。 2.2 作业条件： 2.2.1 焊工必须持有考试合格证。 2.2.2 帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。 2.2.3 电源应符合要求。 2.2.4 作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。 2.2.5 熟悉图纸，做好技术交流。 3.1 工艺流程： 检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→ 施焊→质量检验 3.2 检查电源、焊机及工具。焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。 3.3 选择焊接参数。根据钢筋级别、直径、接头型式和焊接位
文件制修订记录
1.0范围 本工艺标准适用于工业与民用建筑的钢筋及预埋铁件的手工电弧焊。 2.0施工准备 2.1材料及主要机具： 2.1.1钢筋：钢筋的级别、直径必须符合设计要求，有出厂证明书及复试报告单。进口钢筋还应有化学复试单，其化学成分应满足焊接要求，并应有可焊性试验。预埋件的锚固筋应用Ⅰ、Ⅱ级钢筋。钢筋应无老锈和油污。 2.1.2钢材：预埋件的钢材不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。 2.1.3焊条：焊条的牌号应符合设计规定。如设计无规定时，应符合表4-14的要求，焊条质量应符合以下要求： 钢筋电弧焊使用的焊条牌号表4-14 2.1. 3.1药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。 2.1. 3.2焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。2.1.3.3焊条必须根据焊条说明书的要求烘干后才能使用。 2.1. 3.4焊条必须有出厂合格证。 2.1.4弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。
2.2作业条件： 2.2.1焊工必须持有考试合格证。 2.2.2帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。 2.2.3电源应符合要求。 2.2.4作业场地要有安全防护设施、防火和必要的通风措施，防止发生烧伤、触电、中毒及火灾等事故。 2.2.5熟悉图纸，做好技术交流。 3.0操作工艺 3.1工艺流程： 检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验 3.2检查电源、焊机及工具。焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。 3.3选择焊接参数。根据钢筋级别、直径、接头型式和焊接位置，选择适宜的焊条直径、焊接层数和焊接电流，保证焊缝与钢筋熔合良好。 3.4试焊、做模拟试件。在每批钢筋正式焊接前，应焊接3个模拟试件做拉力试验，经试验合格后，方可按确定的焊接参数成批生产。 3.5施焊操作： 3.5.1引弧：带有垫板或帮条的接头，引弧应在钢板或帮条上进行。无钢筋垫板或无帮条的接头，引弧应在形成焊缝的部位，防止烧伤主筋。 3.5.2定位：焊接时应先焊定位点再施焊。 3.5.3运条：运条时的直线前进、横向摆动和送进焊条三个动作要协调平稳。 3.5.4收弧：收弧时，应将熔池填满，拉灭电弧时，应将熔池填满，注意不要
