1.适用范围 本标准规定的文字符号适用于电气技术领域技术文件的编制，也可表示在电气设备、装置和元器件上或其近旁，以标明电气设备、装置和元器件的名称、功能、状态和特征。 本标准不适用于电气产品的型号编制与命名。 2. 目的 2.1 为项目代号提供电气设备、装置和元器件种类字母代码和功能字母代码。 2.2 作为限定符号与一般图形符号组合使用，以派生新的图形符号。 2.3 除2.1、2.2外，在技术文件或电气设备中表示电气设备及线路的功能、状态和特征。 3. 文字符号的组成 文字答号分为基本文字符号(单字母或双字母)和辅助文字符号。 3.1 基本文字符号 3.1.1 单字母符号是按拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。如“C”表示电容器类，“R”表示电阻器类等,见表1.单字母符号应优先采用。表1举例栏中列出的内容有限，各专业可按分类补充所需的电气设备、装置和元器件。表1列出的单字母符号与GB 5094-85《电气技术中的项目代号》中表1“项目种类的字母代码表”的规定相一致。 3.1.2 双字母符号是由一个表示种类的单字母符号与另一字母组成，其组合型式应以单字母符号在前、另一字母的后在次序列出。如“GB”表示蓄电池,“G”为电源的单字母符号。只有当用单字母符号不能满足要求、需要将大类进一步划分时，才采用双字母符号，以便较详细和更具体地表述电气设备、装置和元器件。如“F”表示保护器件类，而“FU”表示熔断器，“FR”表示具有延时动作的限流保护器件等。本标准规定的双字母符号的第一位字母只允许按表一中单字母所表示的种类使用。各专业可以补充本标准未列出的双字母符号。 3.2 辅助文字符号是用以表示电气设备、装置和元器件以及线路的功能、状态和特征的。如“SYN”表示同步，“L”表示限制，“RD”表示红色等。辅助文字符号也可放在表示种类的单字母符号后边组成双字母符号，如“S P”表示压力传感器，“YB”表示电磁制动器。为简化文字符号起见，若辅助文字符号由两个以上字母组成时，允许只采用其第一位字母进行组合，如“MS”表示同步电动机等，辅助文字符号还可以单独使用，如“ON”表示接通，“M”表示中间线，“PE”表示保护接地等。 4. 补充文字符号的原则 本标准中已规定的基本文字符号和辅助文字符号如不敷使用，可按本标准中文字符号组成规律和下述原则予以补充。 4.1 在不违背本标准编制原则的条件下，可采用国际标准中规定的电气技术文字符号。 4.2 在优先采用本标准中规定的单字母符号、双字母符号和辅助文字符号前提下，可补充本标准未列出的双字母符号和辅助文字符号。
电气图专用图形符号 表1 连接器件图形符号编 号符 号名 称说 明04－01防爆插座 04－02防爆插头 04－03防爆插座和插头一般符号04－ 04防爆三通接线盒 04－05 防爆四通接线盒 04－06防爆多通接线盒一般符号符号中的n 用接线数代替04－07防爆母线盒04－08防爆高压电缆接线盒一般符号 5 电能发生和转换 电能的发生和转换图形符号见表2。 表2 电能的发生和转换图形符号 编 号符 号名 称 说 明05－01防爆发电机05－02防爆电动机一般符号05－03电动机综合保护装置 05－04矿用防爆变压器一般符号 注：编号05—01与05—02的图形符号，当需分交直流时，在字母下加限定符号～或—。、管路敷设技术通过管线敷设技术，不仅可以解决吊顶层配置不规范问题，而且可保障各类管路习题到位。在管路位置保护层防腐跨接地线弯曲半径标高等，要求技术交底。管线敷设技术中包含线槽、管架等多项方式，为解决高中语文电气课件中管壁薄、接口不严等问题，合理利用管线敷设技术。线缆敷设原则：在分线盒处，当不同电压回路交叉时，应采用金属隔板进行隔开处理；同一线槽内，强电回路须同时切断习题电源，线缆敷设完毕，要进行检查和检测处理。、电气课件中调试对全部高中资料试卷电气设备，在安装过程中以及安装结束后进行高中资料试卷调整试验；通电检查所有设备高中资料试卷相互作用与相互关系，根据生产工艺高中资料试卷要求，对电气设备进行空载与带负荷下高中资料试卷调控试验；对设备进行调整使其在纸，编写复杂设备与装置高中资料试卷调试方案，编写重要设备高中资料试卷试验方案以及系统启动方案；对整套启动过程中高中资料试卷电气设备进行调试工作并且进行过关运行高中资料试卷技术指导。对于调试过程中高中资料试卷技术问题，作为调试人员，需要在事前掌握图纸资料、设备制造厂家出具高中资料试卷试验报告与相关技术资料，并且了解现场设备高中资料试卷布置情况与有关高中资料试卷电气系统接线等情况，然后根据规范与规程规定，制定设备调试高中资料试卷方案。、电气设备调试高中资料试卷技术电力保护装置调试技术，电力保护高中资料试卷配置技术是指机组在进行继电保护高中资料试卷总体配置时，需要在最大限度内来确保机组高料试卷工况进行自动处理，尤其要避免错误高中资料试卷保护装置动作，并且拒绝动作，来避免不必要高中资料试卷突然停机。因此，电力高中资料试卷保护装置调试技术，要求电力保护装置做到准确灵活。对于差动保护装置高中资料试卷调试技术是指发电机一变压器组在发生内部故障时，需要进行外部电源高中资料试卷切除从而采用高中资料试卷主要保护装置。
第三章电气施工图常用符号 【学习目标】 1．了解电气施工图中文字符号和图形符号意义； 2．熟识各种文字符号和图形符号； 3．了解接线端子标示意义方法。 【知识要点】 1.文字符号分类及表示意义； 2.图形符号的种类及代表所电气设备； 3.接线端子标记方法。 第一节文字符号 一、文字符号用于电气技术领域中技术文件的编制，也可以标注在电气设备、装置和元器件上或近旁，以表示电气设备、装置和元器件的名称、功能、状态和特性。 1、文字符号分为基本文字符号和辅助文字符号， ⑴、基本文字符号 基本文字符号有单字母符号与双字母符号两种。单字母符号按拉丁字母顺序将各种电气设备、装置和元器件划分为23大类，每一类用一个专用单字母符号表示，如“C”表示电容器类，“R”表示电阻器类等。双字母符号由一个表示种类的单字母符号与另一个字母组成，且以单字母符号在前，另一个字母在后的次序排列，如“F”表示保护
器件类，则“FU”表示为熔断器，“FR”表示为热继电器。例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。 ⑵、辅助文字符号 辅助文字符号用来表示电气设备、装置和元器件以及电路的功能、状态和特征。由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。如“L”表示限制，“RD”表示红色等。辅助文字符号也可以放在表示种类的单字母符号之后组成双字母符号，如“YB”表示，“SP”表示压力传感器等。例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；辅助字母还可以单独使用，如“ON”表示接通，“M”表示中间线，“PE”表示保护接地等。单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。辅助文字符号可以单独使用， 2、电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。这两个标准都是根据IEC国际标准而制定的。在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。 3、文字符号用于标明电器的名称、功能、状态和特征。同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，

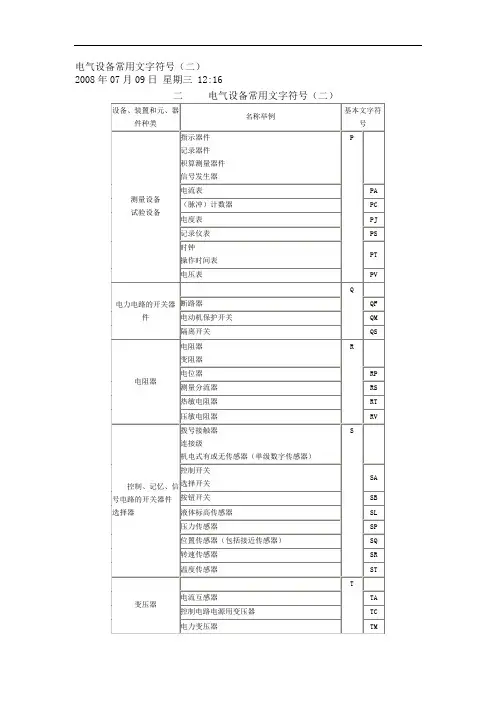

电气常用新旧文字符号对照表
附表一二次回路接线图中常见的文字符号 序号符号文字解释序号符号文字解释 1 DL 继路器及其辅助触点31 JSJ 加速继电器 2 WJ 温度继电器32 YZJ 电压中间继电器 3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器 4 WSJ 瓦丝继电器34 WH 有功电度表 5 LH 电流互感器35 XKJ 选控继电器 6 ZCH 重合闸继电器36 VARH 无功电度表 7 YH 电压互感器37 XCJ 选测继电器 8 BCJ 保护继电器38 KK 控制开关 9 HQ 合闸线圈39 FJ 复归继电器 10 ZJ 中间继电器40 HK 转换开关 11 HC 合闸接触器41 ZZJ 重复中间继电器 12 HWJ 合闸位置继电器42 ZK 自动开关 13 TQ 跳闸线圈43 XZJ 信号中间继电器 14 TWJ 跳闸位置继电器44 CK 测量转换开关 15 LJ 电流继电器45 XJJ 信号监察继电器 16 HJ 合闸继电器46 XK 信号转换开关 17 YJ 电压继电器47 TBJ 跳跃闭锁继电器 18 TJ 跳闸继电器48 DK 刀开关 19 SJ 时间继电器49 YJJ 压力监视中间继电器 20 TJJ 同步检测继电器50 MK 灭磁开关 21 CJ 差动继电器51 A 电流表 22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关 23 GJ 功率继电器53 V 电压表 24 JJ 监察继电器54 XWK 限位开关 25 XJ 信号继电器55 W 有功功率表 26 SXJ 事故信号中间继电器56 XD 信号灯 27 RJ 热继电器57 WAR 无功功率表 28 YXJ 预告信号中间继电器58 LD 绿色信号灯 29 BSJ 闭锁继电器59 STK 手动同期转换开关 30 HZ 频率表60 QA 起动按钮 续附表一 序号符号文字解释序号符号文字解释 61 HD 红色信号灯91 YM 电压互感器二次电压小母线 62 RD 熔断器92 L 电感 63 GD 光字牌93 ZM 转角变压器小母线 64 JRD 击穿保险94 D 二极管 65 WS 位置指示灯95 XDC 蓄电池
文字符 仪表P 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表PAR 信号灯H 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接X 连接片 XB 插头 XP 插座 XS 端子板 XT 母线W 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 熔断F 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容C 电容器 C 电力电容器 CE 接触开关S 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流U 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电机M 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机MW鼠笼型电动机 MC 执行器Y 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 电阻R 电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 电感L 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电热E
电气图用图形符号 This manuscript was revised on November 28, 2020
一、限定符号和常用的其他符号： 1、限定符号： （1）电流和电压的种类： 电流和电压图形符号 （2）可变性： 当可变量是由当可变量是由外部器件控制时，例如用调节器控制电阻，其可变性是非内在的。当可变量决定于器件自身的性质时，例如电阻随电压变化或温度变化而改变，其可变性是内在的。 可变性的符号应横跨主体符号并与其中心线约成45°。 可变性图形符号 （3）力或运动的方向： （4）流动方向： （5）特性量的动作相关性： （6）效应或相关性： （7）辐射： 箭头放在符号内表示自身具有辐射源。 箭头指向一个符号，表示该符号代表的器件将对容易发生的所指类型的辐射有反应。 箭头从一个符号离去，表示该符号代表的器件发射出所指类型的辐射。 （8）信号波形： 2、常用基本符号： （1）机械符号： （2）操作件和操作方法： （3）非电量控制： （4）接地、接机壳和等电位： （5）其他： 二、导线和连接器件图形符号： （1）导线： （2）端子和导线的连接： （3）连接器件： （4）电缆附件： 三、无源元件图形符号： （1）电阻器： （2）电容器： （3）电感器： （4）延迟线方框符号： 四、半导体管图形符号： （1）半导体二极管示例： （2）晶体闸管示例： （3）半导体管示例： 五、电能的发生转换图形符号： 1、绕组及其连接的限定符号： 2、电机： 3、变压器和电抗器： （1）一般符号： （2）消弧线圈、制动电阻、串补电容、并补电容：
4、变流器： 5、原电池和蓄电池： 六、开关、控制和保护装置图形符号： 1、触点（触头）： （1）限定符号： （2）触点： （3）过度触点： （4）延时触点： （5）有弹性返回和无弹性返回触点：2、开关、开关装置和起动器： （1）单极开关： （2）位置和限制开关： （3）热敏开关： （4）开关装置和控制装置： 3、机电式有或无继电器： 4、测量继电器： 5、保护器件： （1）熔断器和熔断器式开关： （2）火花间隙和避雷器： 七、测量仪表、灯和信号器件： （1）指示仪表： （2）记录仪表： （3）积算仪表： （7）灯和信号器件：
常用低压电气图形符号和文字符号公司图纸常用电气图形符号和文字符号 FU 熔断器 HL 信号灯 EL 照明灯 PA A 电流表 PV V 电压表 PJ KWh 有功电度表 QF 断路器 QS 隔离开关
V 二极管 ～U 逆变器 ～ U 整流器 TA 形式1形式2 电流互感器 电压互感器 QL 负荷开关 QS 刀熔开关 T KM KM 接触器
文字符号 电气的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。这两个标准都是根据IEC国际标准而制定的。 在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。文字符号分为基本文字符号和辅助文字符号。基本文字符号分为单字母符号和双字母符号两种。单字母符号应优先采用，每个单字母符号表示一个电气大类，如表1-4所示。如C表示电容器类，R表示电阻器类等。 双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。 文字符号用于标明电器的名称、功能、状态和特征。同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。 辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。 图形符号 电气的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。该标准给出了大量的常用电器图形符号，表示产品特征。通常用比较简单的电器作为一般符号。对于一些组合电气，不必考虑其内部细节时可用方框符号表示，如表1-4中的整流器、逆变器、滤波器等。 国家标准GB 4728—85的一个显著特点就是图形符号可以根据需要进行组合，在该标准中除了提供了大量的一般符号之外，还提供了大量的限定符号和符号要素，限定符号和符号要素不能单独使用，它相当于一般符号的配件。将某些限定符号或符号要素与一般符号进行组合就可组成各种电气图形符号，例如图1-8所示的断路器的图形符号就是由多种限定符号、符号要素和一般符号组合而成的，如图1-32所示。
下面是常用电器文字代号YF是防火阀。给你提供些资料，绝对有用。可不可以再追加些分数啊？电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW 连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM 应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C 电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT 复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE 发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF 限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM 电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监
1.15 电器的文字符号和图形符号 1.15.1 电器的文字符号 电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。这两个标准都是根据IEC国际标准而制定的。 在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。文字符号分为基本文字符号和辅助文字符号。基本文字符号分为单字母符号和双字母符号两种。单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。如C表示电容器类，R表示电阻器类等。 双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。 文字符号用于标明电器的名称、功能、状态和特征。同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。 辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。 1.15.2 电器的图形符号 电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。该标准给出了大量的常用电器图形符号，表示产品特征。通常用比较简单的电器作为一般符号。对于一些组合电器，不必考虑其内部细节时可用方框符号表示，如表1-4中的整流器、逆变器、滤波器等。 国家标准GB 4728—85的一个显著特点就是图形符号可以根据需要进行组合，在该标准中除了提供了大量的一般符号之外，还提供了大量的限定符号和符号要素，限定符号和符号要素不能单独使用，它相当于一般符号的配件。将某些限定符号或符号要素与一般符号进行组合就可组成各种电气图形符号，例如图1-8所示的断路器的图形符号就是由多种限定符号、符号要素和一般符号组合而成的，如图1-32所示。
电气图常用文字符号 电机类 新符号新符号 名称 单多旧符合名称 单多 旧符合 发电机G F 电机扩大机A AR JDF 直流发电机G GD(C)ZLF,ZF 感应同步器IS 交流发电机G GA(C)JLF,JF 自整角机 异步发电机G GA YF 绕组（线圈）W Q 同步发电机G GS TF 电枢绕组W WA SQ 变频机G GF BP 定子绕组W WS DQ 测速发电机TG CSF,CF 转子绕组W WR ZQ 发电机－电动机组G-M F-D 励磁绕组W WE LQ 永磁发电机G GP YCF 并励绕组W WS(H) BQ 励磁机G GE L 串励绕组W WS(E) CQ 电动机M D 他励绕组W WS(P) TQ 直流电动机M MD(C)ZLD,ZD 稳定绕组W WS(T) WQ 交流电动机M MA(C)JLD,JD 换向绕组W WC(M) HXQ 异步电动机M MA YD 补偿绕组W WC(P) BCQ 同步电动机M MS TD 控制绕组W WC KQ 调速电动机M MA(S)TSD 起动绕组W WS(T) QQ 伺服电动机SM SD 反馈绕组W WF FQ 笼型异步电动机M MC LD 给定绕组W WG GDQ 绕线转子异步电动机M MW(R) 变压器，互感器和电抗器类 变压器T B 调压变压器T TT(C) TB 电力变压器T TM 同步变压器T TS(Y) 升压变压器T T(S)U SYB,SB 调压器T TV(R) 降压变压器T T(S)D JYB,JB 互感器T H 自耦变压器T TA(U) ZOB,OB 电压互感器T TV 或PT YH 隔离变压器T TI(N) GB 电流互感器T TA 或CT LH 照明变压器T TL ZB 电抗器L K 整流变压器T TR ZLB,ZB 饱和电抗器L LT BHK 电炉变压器T TF DLB,LB 限流电抗器L LC(L) XLK
常用电子元器件参考资料第一节部分电气图形符号
.半导体管
第二节常用电子元器件型号命名法及主要技术参数 电阻器和电位器 1. 电阻器和电位器的型号命名方法 表1电阻器型号命名方法 （1）精密金属膜电阻器 R J 7 3 I I1- 第四部分：序号 --------- 第三部分：类别（精密） I -- 第二部分：材料（金属膜） ----------------- 第一部分：主称（电阻器） （2）多圈线绕电位器 W X D 3 I--------- 第四部分：序号 ----------- 第三部分：类别（多圈） --------------- 第二部分：材料（线绕） -------------------- 第一部分：主称（电位器）
2. 电阻器的主要技术指标 (1) 额定功率 电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称 为电阻器的额定功率。电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。不同类型的电阻具有不同系列的额定功率，如表2所示。 (2) 标称阻值 阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值 系列亦不同。根据国家标准，常用的标称电阻值系列如表3所示。E24、E12和E6系列也适 用于电位器和电容器。 (3)允许误差等级 3. 电阻器的标志内容及方法 (1) 文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。如1R5表示1.5 , 2K7表 示2.7k ,
开关设备用电气图形符号和文字符号 1范围 本标准规定了开关设备用电气图形符号和相应的文字符号。 本标准适用于高、低压开关设备电气图的绘制。 2 规范性引用文件 GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则 GB 4728 电气图用图形符号 GB 5465 电气设备用图形符号 GB 7159 电气技术中的文字符号制订通则 3 术语 3.1 图形符号 通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。 3.2符号要素 一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。 3.3 一般符号 用以表示一类产品和此类产品特征的一种通常很简单的符号。 3.4 限定符号 用以提供附加信息的一种加在其他符号上的符号。 注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。 3.5 方框符号 用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。 注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。 3.6 项目 在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。 3.7 项目代号 用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。 4 基本要求 4.1 图形符号的绘制 4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。
常用电气元件文字符号表 发电机的缩写符号是什么？电压小母线的符号又是什么，通过下表即可了解，感谢开关114提供。
各种配电箱的符号 civilcn高压开关柜AH高压计量柜AM高压配电柜AA高压电容柜AJ低压电力配电箱柜AP低压照明配电箱柜AL应急电力配电箱柜APE应急照明配电箱柜ALE低压负荷开关箱柜AF低压电容补偿柜ACC或ACP直流配电箱柜AD 操作信号箱柜AS控制屏台箱柜AC继电保护箱柜AR计量箱柜AW励磁箱柜AE低压漏电断路器箱柜ARC双电源自动切换箱柜AT多种电源配电箱柜AM 刀开关箱柜AK电源插座箱AX建筑自动化控制器箱ABC火灾报警控制器箱AFC设备监控器箱ABC住户配线箱ADD信号放大器箱ATF分配器箱AVP 接线端子箱AXT这个定义很不错。 矿用铠装控制电缆； MKVV22,MKVV322*0.5,3*0.75,4*4,------37*1.5mm铠装控制电缆；KVV22,KVV32,KVVR222*0.5,3*0.75,4*4,------37*1.5mm铠装屏蔽控制电缆 KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-222*0.5,3*0.75,4* 4,------37*1.5mm铠装阻燃控制电 缆;ZR-KVV22,ZR-KVV32,ZR-KVVR222*0.5,3*0.75,4*4,------37*1.5 mm铠装阻燃屏蔽控制电 缆;ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-222*0.5,3*0. 75,4*4,------37*1.5mm铠装通信电 缆;HYA22,HYA23,HYA53,HYV22,HYV23 5对,10对------2400 对,0.4-0.5-0.6-0.7-0.8-0.9线径铠装充油通信电 缆;HYAT22,HYAT23,NYAT53 5对,10对------800对 0.4-0.5-0.6-0.7-0.8-0.9线径铠装阻燃通信电 缆;ZR-HYA22,ZR-HYA23,ZR-HYA53,WDZ-HYA23,WDZ-HYA535对,10对------2400对,0.4-0.5-0.6-0.7-0.8-0.9线径矿用铠装阻燃通信电 缆;MHYA22,MHYV22,MHYA32,MHYV325对,10对------200 对,0.5-0.6-0.7-0.8-0.9-1.0线径铠装计算机电缆； DJYVP22,ZR-DJYVP22,DJYVRP22,DJYPV22,ZR-DJYPV22DJYPVR22DJ
附录一常见元件图形符号、文字符号一览表 类别名称图形符号文字符号类别名称图形符号文字符号 开关单极控制 开关 SA 位 置 开 关 常开触 头 SQ 手动开关 一般符号 SA 常闭触 头 SQ 三极控制 开关 QS 复合触 头 SQ 三极隔离 开关 QS 按 钮 常开按 钮 SB 三极负荷 开关 QS 常闭按 钮 SB 组合旋钮 开关 QS 复合按 钮 SB 低压断路 器 QF 急停按 钮 SB 控制器或 操作开关 SA 钥匙操 作式按 钮 SB 接触器线圈操作 器件 KM 热 继 电 器 热元件FR 常开主触 头 KM 常闭触 头 FR 常开辅助 触头 KM 中 间 继 电 器 线圈KA 常闭辅助 触头 KM 常开触 头 KA 时间继 通电延时 （缓吸）线 圈 KT 常闭触 头 KA
电器 断电延时 （缓放）线 圈 KT 电 流 继 电 器 过电流 线圈 KA 瞬时闭合 的常开触 头 KT 欠电流 线圈 KA 瞬时断开 的常闭触 头 KT 常开触 头 KA 延时闭合 的常开触 头 KT 常闭触 头 KA 延时断开 的常闭触 头 KT 电 压 继 电 器 过电压 线圈 KV 延时闭合 的常闭触 头 KT 欠电压 线圈 KV 延时断开 的常开触 头 KT 常开触 头 KV 电磁操作器电磁铁的 一般符号 YA 常闭触 头 KV 电磁吸盘YH 电 动 机 三相笼 型异步 电动机 M 电磁离合 器 YC 三相绕 线转子 异步电 动机 M 电磁制动 器 YB 他励直 流电动 机 M 电磁阀YV 并励直 流电动 机 M 非电量控制的继电器速度继电 器常开触 头 KS 串励直 流电动 机 M 压力继电 器常开触 头 KP 熔 断 器 熔断器FU
电气简图用图形符号（GB/T 4728）——其他常用符号 （1996-2000年新版） 1、其他常用符号： 序号 图形符号 说明 02-12-01 形式1 连接，例如： ——机械的 ——气动的 ——液压的 ——光学的 ——功能的 示例：表示力或运动方向的机械连接具有旋转方向指示的机械连接 当使用02-12-01符号太受限制时， 使用此符号 02-12-02 02-12-03 02-12-04 形式2 02-12-05 延时动作 当动作方向是从圆弧指向圆心时动作被延时 02-12-06 02-12-07 自动复位 三角指向复位的方向 02-12-08 自锁 非自动复位，能保持给定位置的器件 02-12-09 脱开自锁 02-12-10 进入自锁
02-12-11 两器件间的机械自锁 02-12-12 脱扣的闭锁器件 02-12-13 锁扣的闭锁器件 02-12-14 阻塞器件 02-12-15 处于阻塞状态的阻塞器件向左边移动被阻塞 02-12-16 离合器 机械联轴器 02-12-17 脱开的机械联轴器 02-12-18 连接着的机械联轴器 示例：旋轴用的单向联轴器自由滑轮 02-12-19 02-12-20 制动器 示例：带制动器并被制动的电动机 示例：带制动器未制动的电动机 02-12-21 02-12-22 02-12-23 齿轮齿和 02-13-01 手动控制操作件，一般符号
02-13-02 带有防止无意操作的手动控制操作件 02-13-03 拉拔操作 02-13-04 旋转操作 02-13-05 按钮操作 02-13-06 接近效应操作 02-13-07 接触操作 02-13-08 紧急操作，“蘑菇头”式按钮02-13-09 手轮操作 02-13-10 脚踏式操作 02-13-11 杠杆操作 02-13-12 用可以拆卸的手柄操作 02-13-13 钥匙操作 02-13-14 曲柄操作 02-13-15 滚子操作 02-13-16 凸轮操作
断路器文字符号为（QF） 隔离开关文字符号为（QS） 熔断器文字符号为（FU），-----短路保护 刀开关文字符号为（QK），-----通断隔离电路 热继电器，温度继电器文字符号为（KH），----过载保护 接触器的文字符号为（KM），----通断电路 自动空开的文字符号为（ARD）----短路保护； 常用电气设备的文字符号有：自动重合闸装置文字符号为（ARD）、电容，电容器文字符号为（C）、避雷器文字符号为（F）、熔断器文字符号为（FU）、发电机，电源文字符号为（G）、指示灯，信号灯文字符号为（HL）、继电器，接触器的文字符号为（K）、电流继电器文字符号为（KA）、中间继电器文字符号为（KM）、热继电器，温度继电器文字符号为（KH）、时间继电器文字符号为（KT）、电动机文字符号为（M）、中性线文字符号为（N）、电流表文字符号（PA）、保护线文字符号（PE）、保护中性线文字符号（PEN）、电能表文字符号为（PJ）、电压表文字符号为（PV）、电力开关文字符号为（Q）、断路器文字符号为（QF）、刀开关文字符号为（QK）、隔离开关文字符号为（QS）、电阻器文字符号为（R）、启辉器文字符号为（S）、按钮文字符号为（SB）、变压器文字符号为（T）、电流互感器文字符号为（TA）、电压互感器文字符号为（TV）、变流器，整流器文字符号为（U）、导线，母线文字符号为（W）、端子板文字符号为（X）、电
磁铁文字符号为（YA）、跳闸线圈，脱扣器文字符号为（YR）等SB(按钮开关):按下去导通，松开断开 SA(控制开关):按下去一直导通 对于初学弱电安装工程的网友，能够正确识别各种常用弱电线路的代码及其含义是很重要的。 一、型号代码含义： R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。 V－聚氯乙烯绝缘 V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。 A－镀锡或镀银。 F－耐高温 P－编织屏蔽 P2－铜带屏蔽 P22－钢带铠装 Y-预制型、一般省略，或聚烯烃护套 FD-产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表
1.导线 序号图形符号说明IEC 03-01-01 03-01-02 03-01-03 导线、导线组、电线、电缆、电路、传输通 路（如微波技术）、线路、母线（总线）一般符 号。 注：当用单线表示一组导线时，若需示出导线数可加小短斜线或画一条短斜线加数字表示。 示例：三根导线 示例：三根导线 更多情况可按下列方法表示： 在横线上面标出：电流种类、配电系数、频率和 电压等； 在横线下面标出：电路的导线数乘以每根导线的 截面积，若导线的截面不同时，应用加号将其分 开。 导线材料可用其化学元素符号表示。 = 03-01-04 03-01-05示例：直流电路，110V，两根铝导线，导线截 面积为120mm2 示例：三相交流电路，50HZ，380V，三根导线 截面积均为120mm2，中性线截面积为50mm2 = 03-01-06柔软导线= 03-01-07屏蔽导线。注：同03-01-09= 03-01-08绞合导线（示出二股）。注：同03-01-09=
03-01-09 03-01-10 电缆中的导线（示出三股） 注：若几根导线组成一根电缆，（或绞合在一起 或在一个屏蔽内）但在图上代表他们的线条彼此 又不接近，可用下面的方法表示。 = 03-01-11示例：五根导线中箭头所指的两根导线在一根电 缆中。 = 03-01-12 03-01-13 同轴对，同轴电缆 注：若只部分是同轴结构，切线仅画在同轴的这 一边。 示例：同轴对连接到端子 = 03-01-14屏蔽同轴电缆，屏蔽同轴对= 03-01-15未连接的导线或电缆= 03-01-16未连接的特殊绝缘的导线或电缆= 2端子与导线的连接 序号图形符号说明IEC 03-02-01导线的连接=
电气设备常用文字符号新旧对照表 名称文字符号 新旧 (一)常用基本文字符号 电桥AB DQ 晶体管放大器AD DF 集成电路放大器AJ 印刷电路板AP 抽屉柜AT 旋转变压器(测速发电机) TG CF 电容器C C 发热器件EH RJ 照明灯EL ZD 空气调节器EV 过电压放电器件避雷器 F BL 具有瞬时动作的限流保护器件FA SX 具有延时动作的限流保护器件FR YX 具有延时和瞬时动作的限流保护器件FS YSX 熔断器FU RD 限压保护器件FV RD 同步发电机GS TF 异步发电机GA YF 蓄电池GB XC 声响指示器HA YS 光指示器HL GS 指示灯HL SD 瞬时有或无继电器，交流继电器KA J 接触器KM C
极化继电器KP JJ 簧片继电器KP 延时有或无继电器KT SJ 电感器L L 电抗器L DK 电动机M D 同步电动机MS TD 异步电动机MA YD 电流表PA I 电压表PV U 电能表PJ Wh 断路器QF DL 电动机保护开关QM 隔离开关QS GLK 电阻器R R 电位器RP W 控制开关SA KK 选择开关XK 按钮开关SB AK 电流互感器TA LH 控制变压器TC KB 电力变压器TM LB 电压互感器TV YH 整流器U ZL 二极管V D 晶体管 B 晶闸管KG 电子管VE G
控制电路用电源的整流器VC KZ 连接片XB LP 测试插孔XJ 插头XP CT 插座XS CZ 端子板XT JX 电磁铁YA DT 电磁制动器YB ZD 电磁离合器YV CLH 电磁吸盘YH CX 电动阀YM 电磁阀YV (二)常用辅助文字符号 电流 A L 交流AC JL 自动A，AUT Z 加速ACC JS 附加ADD F 可调ADJ T 辅助AUX FZ 异步ASY Y 制动B，BRK ZD 黑BK 蓝BL A 向后BW H 控制 C K 直流DC ZL 紧急EM
第六章常用电子元器件参考资料第一节部分电气图形符号 一．电阻器、电容器、电感器和变压器
二．半导体管 三．其它电气图形符号
第二节常用电子元器件型号命名法及主要技术参数一．电阻器和电位器 1．电阻器和电位器的型号命名方法 示例： (1)精密金属膜电阻器 R J7 3 第四部分：序号 第三部分：类别（精密） 第二部分：材料（金属膜） 第一部分：主称（电阻器） (2) 多圈线绕电位器 W X D 3 第四部分：序号 第三部分：类别（多圈） 第二部分：材料（线绕） 第一部分：主称（电位器）
2．电阻器的主要技术指标 (1) 额定功率 电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。不同类型的电阻具有不同系列的额定功率，如表2所示。 (2) 标称阻值 阻值是电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。根据国家标准，常用的标称电阻值系列如表3所示。E24、E12和E6系列也适用于电位器和电容器。 (3) 允许误差等级 3．电阻器的标志内容及方法 (1)文字符号直标法：用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值，额定功率、允许误差等级等。符号前面的数字表示整数阻值，后面的数字依次表示第一位小数阻值和第二位小数阻值，其文字符号所表示的单位如表5所示。如1R5表示1.5Ω，2K7表示2.7kΩ， 表５
例如： RJ71－0.125－5k1－II 允许误差±10% 标称阻值(5.1kΩ) 额定功率1/8W 型号 由标号可知，它是精密金属膜电阻器，额定功率为1/8W，标称阻值为5.1kΩ，允许误差为±10%。 (2)色标法：色标法是将电阻器的类别及主要技术参数的数值用颜色（色环或色点）标注在它的外表面上。色标电阻（色环电阻）器可分为三环、四环、五环三种标法。其含义如图1和图2所示。 标称值第一位有效数字 标称值第二位有效数字 标称值有效数字后0的个数 允许误差 图1 两位有效数字阻值的色环表示法 三色环电阻器的色环表示标称电阻值（允许误差均为±20%）。例如，色环为棕黑红，表示10?102＝1.0kΩ±20%的电阻器。 四色环电阻器的色环表示标称值（二位有效数字）及精度。例如，色环为棕绿橙金表示15?103＝15kΩ±5%的电阻器。 五色环电阻器的色环表示标称值（三位有效数字）及精度。例如，色环为红紫绿黄棕表示275?104＝2.75MΩ±1%的电阻器。
