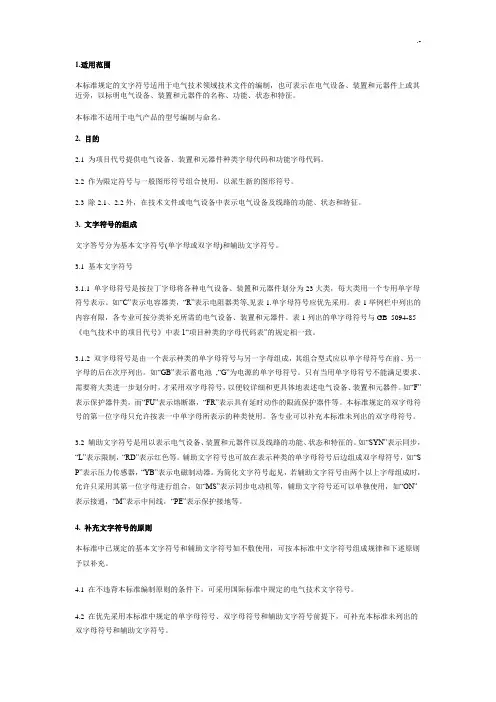

1.适用范围
本标准规定的文字符号适用于电气技术领域技术文件的编制，也可表示在电气设备、装置和元器件上或其近旁，以标明电气设备、装置和元器件的名称、功能、状态和特征。
本标准不适用于电气产品的型号编制与命名。
2. 目的
2.1 为项目代号提供电气设备、装置和元器件种类字母代码和功能字母代码。
2.2 作为限定符号与一般图形符号组合使用，以派生新的图形符号。
2.3 除2.1、2.2外，在技术文件或电气设备中表示电气设备及线路的功能、状态和特征。
3. 文字符号的组成
文字答号分为基本文字符号(单字母或双字母)和辅助文字符号。
3.1 基本文字符号
3.1.1 单字母符号是按拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。如“C”表示电容器类，“R”表示电阻器类等,见表1.单字母符号应优先采用。表1举例栏中列出的内容有限，各专业可按分类补充所需的电气设备、装置和元器件。表1列出的单字母符号与GB 5094-85《电气技术中的项目代号》中表1“项目种类的字母代码表”的规定相一致。
3.1.2 双字母符号是由一个表示种类的单字母符号与另一字母组成，其组合型式应以单字母符号在前、另一字母的后在次序列出。如“GB”表示蓄电池,“G”为电源的单字母符号。只有当用单字母符号不能满足要求、需要将大类进一步划分时，才采用双字母符号，以便较详细和更具体地表述电气设备、装置和元器件。如“F”表示保护器件类，而“FU”表示熔断器，“FR”表示具有延时动作的限流保护器件等。本标准规定的双字母符号的第一位字母只允许按表一中单字母所表示的种类使用。各专业可以补充本标准未列出的双字母符号。
3.2 辅助文字符号是用以表示电气设备、装置和元器件以及线路的功能、状态和特征的。如“SYN”表示同步，“L”表示限制，“RD”表示红色等。辅助文字符号也可放在表示种类的单字母符号后边组成双字母符号，如“S P”表示压力传感器，“YB”表示电磁制动器。为简化文字符号起见，若辅助文字符号由两个以上字母组成时，允许只采用其第一位字母进行组合，如“MS”表示同步电动机等，辅助文字符号还可以单独使用，如“ON”表示接通，“M”表示中间线，“PE”表示保护接地等。
4. 补充文字符号的原则
本标准中已规定的基本文字符号和辅助文字符号如不敷使用，可按本标准中文字符号组成规律和下述原则予以补充。
4.1 在不违背本标准编制原则的条件下，可采用国际标准中规定的电气技术文字符号。
4.2 在优先采用本标准中规定的单字母符号、双字母符号和辅助文字符号前提下，可补充本标准未列出的双字母符号和辅助文字符号。
4.3 文字符号应按有关电气名词术语国家标准或专业标准中规定的英文术语缩写而成。同一设备若有几种名称时，应选用其中一个名称。当设备名称、功能、状态或特征为一个英文单词时，一般采用该单词的第一位字母构成文字符号，需要时也可用前两位字母，或前两个音节的首位字母，或采用常用缩略语或约定俗成的习惯用法构成；当设备名称、功能、状态或特征为二个或三个英文单词时，一般采用该二个或三个单词的第一位字母，或采用常用缩略语或约定俗成的习惯用法构成文字符号。对基本文字符号不得超过两位字母，对辅助文字符号一般不能超过三位字母。
4.4 因拉丁字母“I”、“O”易同阿拉伯数字“1”和“0”混淆，因此不允许单独做为文字符号使用。
4.5 文字符号的字母采用拉丁字母大写正体字。

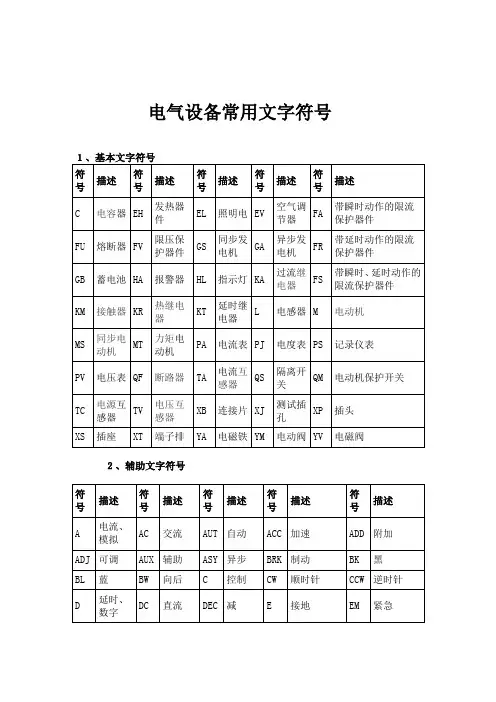

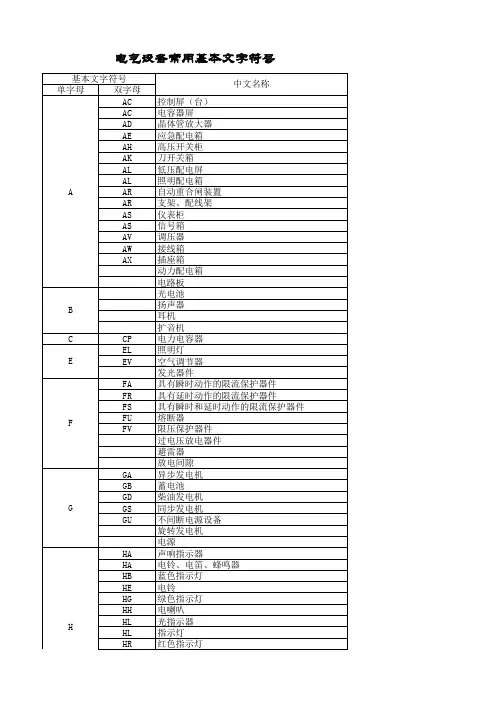

5. 电气设备常用基本文字符号（应符合表1规定）

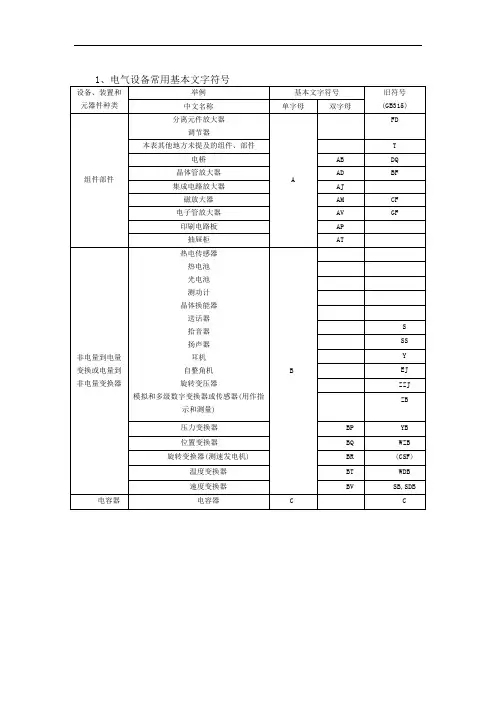

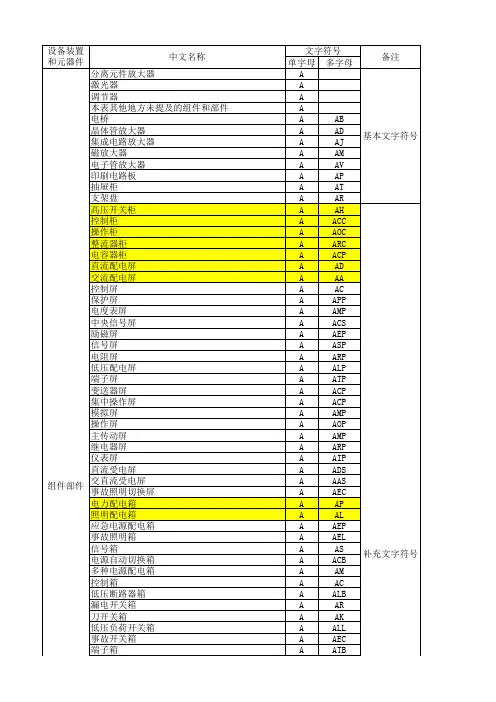

表1 电气设备常用基本文字符号
注：凡文字符号与IEC相一致即标示“=”。
常用辅助文字符号对应（应符合表2规定）
表2 电气设备常用文字符号—辅助文字符号
注：凡文字符号与IEC相一致即标示“=”。附加说明：
本标准由中华人民共和国机械工业部提出。本标准由机械工业部标准化研究所归口。本标准由机械工业部标准化研究所起草。本标准起草人杨振宽、韩进。

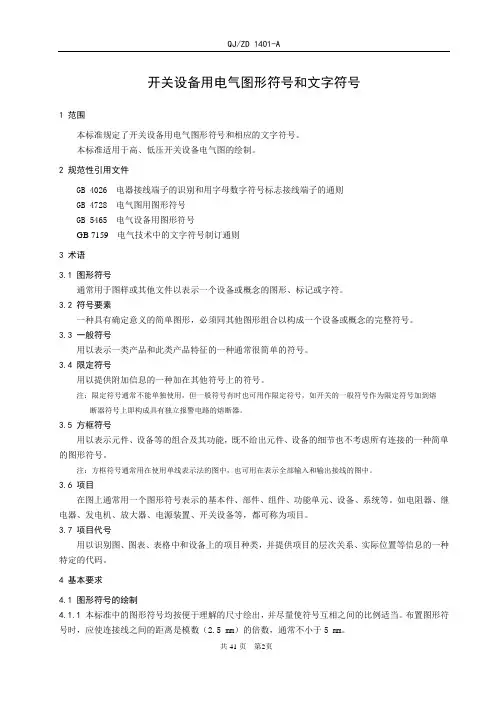

开关设备用电气图形符号和文字符号 1范围 本标准规定了开关设备用电气图形符号和相应的文字符号。 本标准适用于高、低压开关设备电气图的绘制。 2 规范性引用文件 GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则 GB 4728 电气图用图形符号 GB 5465 电气设备用图形符号 GB 7159 电气技术中的文字符号制订通则 3 术语 3.1 图形符号 通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。 3.2符号要素 一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。 3.3 一般符号 用以表示一类产品和此类产品特征的一种通常很简单的符号。 3.4 限定符号 用以提供附加信息的一种加在其他符号上的符号。 注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。 3.5 方框符号 用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。 注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。 3.6 项目 在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。 3.7 项目代号 用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。 4 基本要求 4.1 图形符号的绘制 4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。 4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符

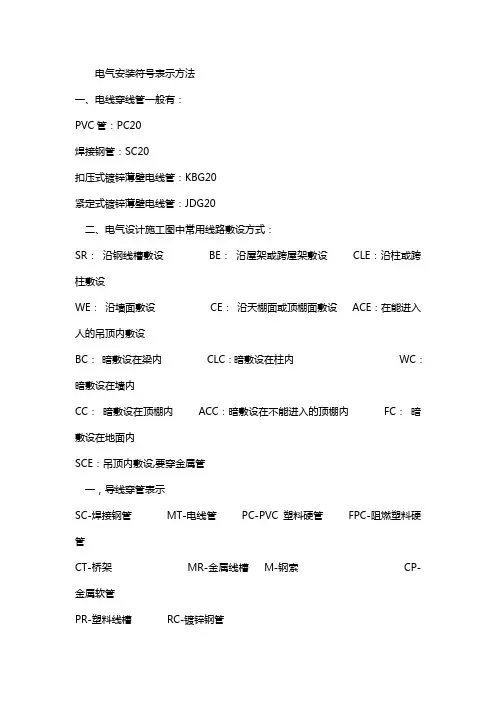

電氣設備符號大全（字母型符號大全）SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示CS-链吊 DS-管吊 W-墙壁安装 C-吸顶
R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5m m 铠装控制电缆；KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1. 5mm 铠装屏蔽控制电缆KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-2 2 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22
1.适用范围 本标准规定的文字符号适用于电气技术领域技术文件的编制，也可表示在电气设备、装置和元器件上或其近旁，以标明电气设备、装置和元器件的名称、功能、状态和特征。 本标准不适用于电气产品的型号编制与命名。 2. 目的 2.1 为项目代号提供电气设备、装置和元器件种类字母代码和功能字母代码。 2.2 作为限定符号与一般图形符号组合使用，以派生新的图形符号。 2.3 除2.1、2.2外，在技术文件或电气设备中表示电气设备及线路的功能、状态和特征。 3. 文字符号的组成 文字答号分为基本文字符号(单字母或双字母)和辅助文字符号。 3.1 基本文字符号 3.1.1 单字母符号是按拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。如“C”表示电容器类，“R”表示电阻器类等,见表1.单字母符号应优先采用。表1举例栏中列出的内容有限，各专业可按分类补充所需的电气设备、装置和元器件。表1列出的单字母符号与GB 5094-85《电气技术中的项目代号》中表1“项目种类的字母代码表”的规定相一致。 3.1.2 双字母符号是由一个表示种类的单字母符号与另一字母组成，其组合型式应以单字母符号在前、另一字母的后在次序列出。如“GB”表示蓄电池,“G”为电源的单字母符号。只有当用单字母符号不能满足要求、需要将大类进一步划分时，才采用双字母符号，以便较详细和更具体地表述电气设备、装置和元器件。如“F”表示保护器件类，而“FU”表示熔断器，“FR”表示具有延时动作的限流保护器件等。本标准规定的双字母符号的第一位字母只允许按表一中单字母所表示的种类使用。各专业可以补充本标准未列出的双字母符号。 3.2 辅助文字符号是用以表示电气设备、装置和元器件以及线路的功能、状态和特征的。如“SYN”表示同步，“L”表示限制，“RD”表示红色等。辅助文字符号也可放在表示种类的单字母符号后边组成双字母符号，如“S P”表示压力传感器，“YB”表示电磁制动器。为简化文字符号起见，若辅助文字符号由两个以上字母组成时，允许只采用其第一位字母进行组合，如“MS”表示同步电动机等，辅助文字符号还可以单独使用，如“ON”表示接通，“M”表示中间线，“PE”表示保护接地等。 4. 补充文字符号的原则 本标准中已规定的基本文字符号和辅助文字符号如不敷使用，可按本标准中文字符号组成规律和下述原则予以补充。 4.1 在不违背本标准编制原则的条件下，可采用国际标准中规定的电气技术文字符号。 4.2 在优先采用本标准中规定的单字母符号、双字母符号和辅助文字符号前提下，可补充本标准未列出的双字母符号和辅助文字符号。
1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR 6*1.5 首先你需要了解这些型号中每个字母代表什么 NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线 具体每一根： NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方 NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方 NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方 NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方 NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方 2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV" 是什么意思? 人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+一层白色的护套
1.线缆型号NHRVS 2*1、5 NHBV 2*1、5 NHHBV 2*1、5 NHRVS 4*1、5 NHBVR 6*1、5 首先您需要了解这些型号中每个字母代表什么 NH就是耐火得意思,汉语拼音第一个字母,R就是软线,V就是聚氯乙烯绝缘,S就是双绞线(意思就是两根导线绞合)B就是固定布线用电线, 1、5就就是导体部分截面积,2就是2根线 具体每一根: NHRVS 2*1、5 铜芯聚氯乙烯绝缘耐火软双绞线2*1、5平方 NHBV 2*1、5 铜芯聚氯乙烯绝缘耐火线2*1、5平方 NHHBV 2*1、5 铜芯聚氯乙烯绝缘耐火电话线2*1、5平方 NHRVS 4*1、5 铜芯聚氯乙烯绝缘耐火软双绞线4*1、5平方 NHBVR 6*1、5 铜芯聚氯乙烯绝缘耐火软线6*1、5平方 2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV" 就是什么意思? 人家问平常用得电线市面上BV,BVR,RV,RVV,不就是那些大截面工程用得电缆B系列归类属于布电线,所以开头用B,电压:300/500V V就就是PVC聚氯乙烯,也就就是(塑料) L就就是铝芯得代码 R就就是(软)得意思,要做到软,就就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构:导体+绝缘 拿2、5mm2为例: BV就是1根直径1、78mm与7根0、68两种 BLV就是1根直径1、78mm BVR就是19根直径0、41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软,还就是2、5就是49根0、25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外:我们最常用得“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就就是2根BV线,在+一层白色得护套 3、ZRYJV4*35+1*16CTSC50WCCC中,ZR:阻燃,YJV:交联聚乙烯铜芯线 4*35+1*2、5:4根截面积为35平方毫米与一根2、5平方毫米得芯SC50:电缆穿直径为50得焊接钢管WC:暗敷在墙内CC:暗敷在屋面或顶板内 NHBV2*2、5+BVR1*2、5CTKBG20WCCC中NH:耐火BV:聚氯乙烯铜芯线BVR:应该就是软线(不确定)CT:桥架KBG20:不知道(应该就是线槽啊之类得吧) 4、建筑电气图中WL1BV3*2、5PC20CC就是什么意思 WL1回路代号BV导线3根2、5平方得导线穿PC(聚碳酸酯管)管径￠20
电气设备符号大全 電氣設備符號大全（字母型符號大全） SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内ACC：暗敷设在不能进入的顶棚内FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内
CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入 S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下

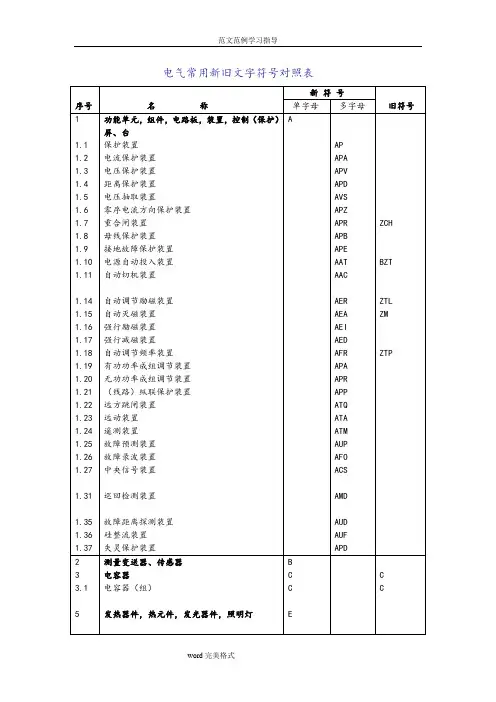

电气常用新旧文字符号对照表
附表一二次回路接线图中常见的文字符号 序号符号文字解释序号符号文字解释 1 DL 继路器及其辅助触点31 JSJ 加速继电器 2 WJ 温度继电器32 YZJ 电压中间继电器 3 G 隔离开关及其辅助触点33 ZXJ 指挥信号中间继电器 4 WSJ 瓦丝继电器34 WH 有功电度表 5 LH 电流互感器35 XKJ 选控继电器 6 ZCH 重合闸继电器36 VARH 无功电度表 7 YH 电压互感器37 XCJ 选测继电器 8 BCJ 保护继电器38 KK 控制开关 9 HQ 合闸线圈39 FJ 复归继电器 10 ZJ 中间继电器40 HK 转换开关 11 HC 合闸接触器41 ZZJ 重复中间继电器 12 HWJ 合闸位置继电器42 ZK 自动开关 13 TQ 跳闸线圈43 XZJ 信号中间继电器 14 TWJ 跳闸位置继电器44 CK 测量转换开关 15 LJ 电流继电器45 XJJ 信号监察继电器 16 HJ 合闸继电器46 XK 信号转换开关 17 YJ 电压继电器47 TBJ 跳跃闭锁继电器 18 TJ 跳闸继电器48 DK 刀开关 19 SJ 时间继电器49 YJJ 压力监视中间继电器 20 TJJ 同步检测继电器50 MK 灭磁开关 21 CJ 差动继电器51 A 电流表 22 XMJ 信号脉冲继电器(冲击继电器) 52 LK 联动开关 23 GJ 功率继电器53 V 电压表 24 JJ 监察继电器54 XWK 限位开关 25 XJ 信号继电器55 W 有功功率表 26 SXJ 事故信号中间继电器56 XD 信号灯 27 RJ 热继电器57 WAR 无功功率表 28 YXJ 预告信号中间继电器58 LD 绿色信号灯 29 BSJ 闭锁继电器59 STK 手动同期转换开关 30 HZ 频率表60 QA 起动按钮 续附表一 序号符号文字解释序号符号文字解释 61 HD 红色信号灯91 YM 电压互感器二次电压小母线 62 RD 熔断器92 L 电感 63 GD 光字牌93 ZM 转角变压器小母线 64 JRD 击穿保险94 D 二极管 65 WS 位置指示灯95 XDC 蓄电池
序号元件名称新符号旧符号 1 继电器K J 2 电流继电器 KA LJ 3 负序电流继电器KAN FLJ 4 零序电流继电器KAZ LLJ 5 电压继电器 KV YJ 6 正序电压继电器KVP ZYJ 7 负序电压继电器KVN FYJ 8 零序电压继电器KVZ LYJ 9 时间继电器 KT SJ 10 功率继电器KP GJ 11 差动继电器KD CJ 12 信号继电器KS XJ 13 信号冲击继电器 KAI XMJ 14 继电器 KC ZJ 15 热继电器 KR RJ 16 阻抗继电器KI ZKJ 17 温度继电器KTP WJ 18 瓦斯继电器KG WSJ 19 合闸继电器KCR或KON HJ 20 跳闸继电器KTR TJ
21 合闸继电器 KCP HWJ 22 跳闸继电器 KTP TWJ 23 电源监视继电器 KVS JJ 24 压力监视继电器 KVP YJJ 25 电压继电器 KVM YZJ 26 事故信号继电器 KCA SXJ 27 继电保护跳闸出口继电器 KOU BCJ 28 手动合闸继电器 KCRM SHJ 29 手动跳闸继电器 KTPM STJ 30 加速继电器KAC或KCL JSJ 31 复归继电器KPE FJ 32 闭锁继电器KLA或KCB BSJ 33 同期检查继电器 KSY TJJ 34 自动准同期装置 ASA ZZQ 35 自动重合闸装置 ARE ZCJ 36 自动励磁调节装置AVR或AAVR ZTL 37 备用电源自动投入装置 AATS或RSAD BZT 38 按扭 SB AN 39 合闸按扭 SBC HA 40 跳闸按扭 SBT TA 41 复归按扭 SBre或SBR FA

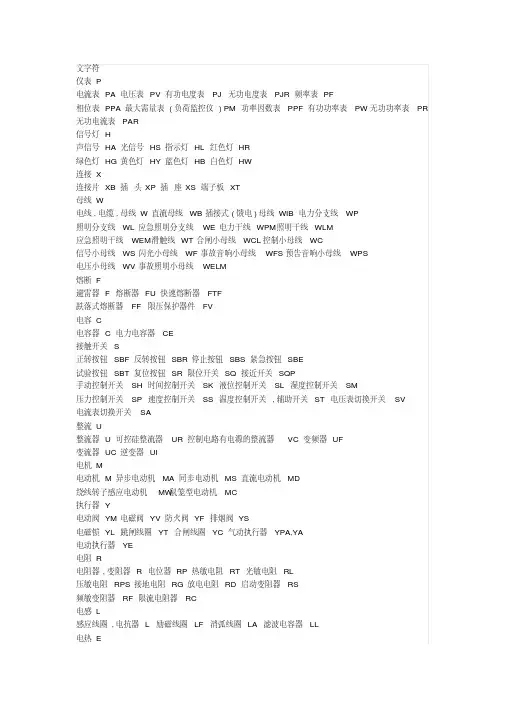

文字符 仪表P 电流表 PA 电压表 PV 有功电度表 PJ 无功电度表 PJR 频率表 PF 相位表 PPA 最大需量表(负荷监控仪) PM 功率因数表 PPF 有功功率表 PW 无功功率表 PR 无功电流表PAR 信号灯H 声信号 HA 光信号 HS 指示灯 HL 红色灯 HR 绿色灯 HG 黄色灯 HY 蓝色灯 HB 白色灯 HW 连接X 连接片 XB 插头 XP 插座 XS 端子板 XT 母线W 电线,电缆,母线 W 直流母线 WB 插接式(馈电)母线 WIB 电力分支线 WP 照明分支线 WL 应急照明分支线 WE 电力干线 WPM 照明干线 WLM 应急照明干线 WEM 滑触线 WT 合闸小母线 WCL 控制小母线 WC 信号小母线 WS 闪光小母线 WF 事故音响小母线 WFS 预告音响小母线 WPS 电压小母线 WV 事故照明小母线 WELM 熔断F 避雷器 F 熔断器 FU 快速熔断器 FTF 跌落式熔断器 FF 限压保护器件 FV 电容C 电容器 C 电力电容器 CE 接触开关S 正转按钮 SBF 反转按钮 SBR 停止按钮 SBS 紧急按钮 SBE 试验按钮 SBT 复位按钮 SR 限位开关 SQ 接近开关 SQP 手动控制开关 SH 时间控制开关 SK 液位控制开关 SL 湿度控制开关 SM 压力控制开关 SP 速度控制开关 SS 温度控制开关,辅助开关 ST 电压表切换开关 SV 电流表切换开关 SA 整流U 整流器 U 可控硅整流器 UR 控制电路有电源的整流器 VC 变频器 UF 变流器 UC 逆变器 UI 电机M 电动机 M 异步电动机 MA 同步电动机 MS 直流电动机 MD 绕线转子感应电动机MW鼠笼型电动机 MC 执行器Y 电动阀 YM 电磁阀 YV 防火阀 YF 排烟阀 YS 电磁锁 YL 跳闸线圈 YT 合闸线圈 YC 气动执行器 YPA,YA 电动执行器 YE 电阻R 电阻器,变阻器 R 电位器 RP 热敏电阻 RT 光敏电阻 RL 压敏电阻 RPS 接地电阻 RG 放电电阻 RD 启动变阻器 RS 频敏变阻器 RF 限流电阻器 RC 电感L 感应线圈,电抗器 L 励磁线圈 LF 消弧线圈 LA 滤波电容器 LL 电热E
電氣設備符號大全（字母型符號大全） SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆； KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1 .5mm 铠装屏蔽控制电缆 KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃屏蔽控制电缆; ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm

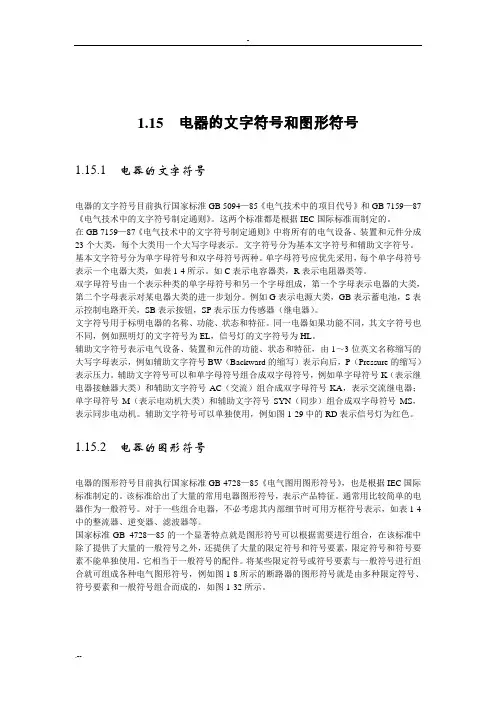

1.15 电器的文字符号和图形符号 1.15.1 电器的文字符号 电器的文字符号目前执行国家标淮GB 5094—85《电气技术中的项目代号》和GB 7159—87《电气技术中的文字符号制定通则》。这两个标准都是根据IEC国际标准而制定的。 在GB 7159—87《电气技术中的文字符号制定通则》中将所有的电气设备、装置和元件分成23个大类，每个大类用一个大写字母表示。文字符号分为基本文字符号和辅助文字符号。基本文字符号分为单字母符号和双字母符号两种。单字母符号应优先采用，每个单字母符号表示一个电器大类，如表1-4所示。如C表示电容器类，R表示电阻器类等。 双字母符号由一个表示种类的单字母符号和另一个字母组成，第一个字母表示电器的大类，第二个字母表示对某电器大类的进一步划分。例如G表示电源大类，GB表示蓄电池，S表示控制电路开关，SB表示按钮，SP表示压力传感器（继电器）。 文字符号用于标明电器的名称、功能、状态和特征。同一电器如果功能不同，其文字符号也不同，例如照明灯的文字符号为EL，信号灯的文字符号为HL。 辅助文字符号表示电气设备、装置和元件的功能、状态和特征，由1～3位英文名称缩写的大写字母表示，例如辅助文字符号BW（Backward的缩写）表示向后，P（Pressure的缩写）表示压力。辅助文字符号可以和单字母符号组合成双字母符号，例如单字母符号K（表示继电器接触器大类）和辅助文字符号AC（交流）组合成双字母符号KA，表示交流继电器；单字母符号M（表示电动机大类）和辅助文字符号SYN（同步）组合成双字母符号MS，表示同步电动机。辅助文字符号可以单独使用，例如图1-29中的RD表示信号灯为红色。 1.15.2 电器的图形符号 电器的图形符号目前执行国家标准GB 4728—85《电气图用图形符号》，也是根据IEC国际标准制定的。该标准给出了大量的常用电器图形符号，表示产品特征。通常用比较简单的电器作为一般符号。对于一些组合电器，不必考虑其内部细节时可用方框符号表示，如表1-4中的整流器、逆变器、滤波器等。 国家标准GB 4728—85的一个显著特点就是图形符号可以根据需要进行组合，在该标准中除了提供了大量的一般符号之外，还提供了大量的限定符号和符号要素，限定符号和符号要素不能单独使用，它相当于一般符号的配件。将某些限定符号或符号要素与一般符号进行组合就可组成各种电气图形符号，例如图1-8所示的断路器的图形符号就是由多种限定符号、符号要素和一般符号组合而成的，如图1-32所示。
电气设备图形符号模板
电气设备图形符号 1、避雷器 避雷器：又称：surge arrester，能释放雷电或兼能释放电力系统操作 过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。避雷器通常接于带电导线与地之间，与被保护设备并联。当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。 2、变压器 变压器：变压器的功能主要有：电压变换；电流变换，阻抗变换；隔离； 稳压（磁饱和变压器）;自耦变压器；高压变压器（干式和油浸式）等，变压器常用的铁芯形状一般有E型和C型铁芯，XED型，ED型CD型。 变压器按用途可以分为：配电变压器、电力变压器、全密封变压器、组合式变压器、干式变压器、单相变压器、电炉变压器、整流变压器、电抗器、抗干扰变压器、防雷变压器、箱式变电器试验变压器转角变压器大电流变压 器励磁变压器。 变压器的最基本型式，包括两组绕有导线之线圈，并且彼此以电感方式称合一起。当一交流电流 (具有某一已知频率)流于其中之一组线圈时，于另一组线圈中将感应出具有相同频率之交流电压，而感应的电压大小取决于两线圈耦合及磁交链之程度。
一般指连接交流电源的线圈称之为「一次线圈」(Primary coil);而跨于此线圈的电压称之为「一次电压.」。在二次线圈的感应电压可能大于或小于一次电压，是由一次线圈与二次线圈间的「匝数比」所决定的。因此，变压器区分 为升压与降压变压器两种。 大部份的变压器均有固定的铁芯，其上绕有一次与二次的线圈。基于铁材 的高导磁性，大部份磁通量局限在铁芯里，因此，两组线圈藉此可以获得相当高程度之磁耦合。在一些变压器中，线圈与铁芯二者间紧密地结合，其一次与 二次电压的比值几乎与二者之线圈匝数比相同。因此，变压器之匝数比，一般可作为变压器升压或降压的参考指标。由于此项升压与降压的功能，使得变压 器已成为现代化电力系统之一重要附属物，提升输电电压使得长途输送电力更 为经济，至于降压变压器，它使得电力运用方面更加多元化，可以这样说，没 有变压器，现代工业实无法达到目前发展的现况。 电子变压器除了体积较小外，在电力变压器与电子变压器二者之间，并没有明确的分界线。一般提供60Hz电力网络之电源均非常庞大，它可能是涵盖有半个洲地区那般大的容量。电子装置的电力限制，通常受限于整流、放大，与系统其它组件的能力，其中有些部份属放大电力者，但如与电力系统发电能力 相比较，它仍然归属于小电力之范围。 各种电子装备常用到变压器，理由是：提供各种电压阶层确保系统正常操作;提供系统中以不同电位操作部份得以电气隔离;对交流电流提供高阻抗，但对直流则提供低的阻抗;在不同的电位下，维持或修饰波形与频率响应。「阻抗」其中之一项重要概念，亦即电子学特性之一，其乃预设一种设备，即当电路组件阻抗系从一阶层改变到另外的一个阶层时，其间即使用到一种设备-变压器。 变压器又有其做试验而用的，是试验变压器，分别可以分为充气式，油浸式，干式等试验变压器，是发电厂、供电局及科研单位等广大用户的用来做交 流耐压试验的基本试验设备，通过了国家质量监督局的标准,用于对各种电气产品、电器元件、绝缘材料等进行规定电压下的绝缘强度试验 变压器---利用电磁感应原理，从一个电路向另一个电路传递电能或传输信号的一种电器是电能传递或作为信号传输的重要元件 3、电动机 电动机：俗称马达，是一种将电能转化成机械能，并可再使用机械能产生动能，用来驱动其他装置的电气设备。
下面是常用电器文字代号YF是防火阀。给你提供些资料，绝对有用。可不可以再追加些分数啊？电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监控仪) PM功率因数表PPF有功功率表PW无功功率表PR无功电流表PAR声信号HA光信号HS指示灯HL红色灯HR绿色灯HG黄色灯HY蓝色灯HB白色灯HW 连接片XB插头XP插座XS端子板XT电线电缆母线W直流母线WB插接式(馈电)母线WIB电力分支线WP照明分支线WL应急照明分支线WE电力干线WPM照明干线WLM 应急照明干线WEM滑触线WT合闸小母线WCL控制小母线WC信号小母线WS闪光小母线WF事故音响小母线WFS预报音响小母线WPS电压小母线WV事故照明小母线WELM避雷器F熔断器FU快速熔断器FTF跌落式熔断器FF限压保护器件FV电容器C 电力电容器CE正转按钮SBF反转按钮SBR停止按钮SBS紧急按钮SBE试验按钮SBT 复位按钮SR限位开关SQ接近开关SQP手动控制开关SH时间控制开关SK液位控制开关SL湿度控制开关SM压力控制开关SP速度控制开关SS温度控制开关辅助开关ST电压表切换开关SV电流表切换开关SA整流器U可控硅整流器UR控制电路有电源的整流器VC变频器UF变流器UC逆变器UI电动机M异步电动机MA同步电动机MS直流电动机MD绕线转子感应电动机MW鼠笼型电动机MC电动阀YM电磁阀YV防火阀YF排烟阀YS电磁锁YL跳闸线圈YT合闸线圈YC气动执行器YPAYA电动执行器YE 发热器件(电加热) FH照明灯(发光器件) EL空气调节器EV电加热器加热元件EE感应线圈电抗器L励磁线圈LF消弧线圈LA滤波电容器LL电阻器变阻器R电位器RP热敏电阻RT光敏电阻RL压敏电阻RPS接地电阻RG放电电阻RD启动变阻器RS频敏变阻器RF 限流电阻器RC光电池热电传感器B压力变换器BP温度变换器BT速度变换器BV时间测量传感器BT1BK液位测量传感器BL温度测量传感器BHBM 电路图常用符号：AC 交流电DC 直流电FU 熔断器G 发电机M 电动机HG 绿灯HR 红灯HW 白灯HP 光字牌K 继电器KA(NZ) 电流继电器(负序零序)KD 差动继电器KF 闪光继电器KH 热继电器KM 中间继电器KOF 出口中间继电器KS 信号继电器KT 时间继电器KV(NZ) 电压继电器(负序零序)KP 极化继电器KR 干簧继电器KI 阻抗继电器KW(NZ) 功率方向继电器(负序零序)KA 瞬时继电器；瞬时有或无继电器；交流继电器KV电压继电器L 线路QF 断路器QS 隔离开关T 变压器TA 电流互感器TV 电压互感器W 直流母线YC 合闸线圈YT 跳闸线圈PQS 有功无功视在功率EUI 电动势电压电流SE 实验按钮SR 复归按钮f 频率Q——电路的开关器件FU——熔断器FR——热继电器KM ——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器SB——按钮开关Q——电路的开关器件FU——熔断器KM——接触器KA——1、瞬时接触继电器2、瞬时有或无继电器3、交流继电器KT——延时有或无继电器SB——按钮开关SA 转换开关电流表PA电压表PV有功电度表PJ无功电度表PJR频率表PF相位表PPA最大需量表(负荷监

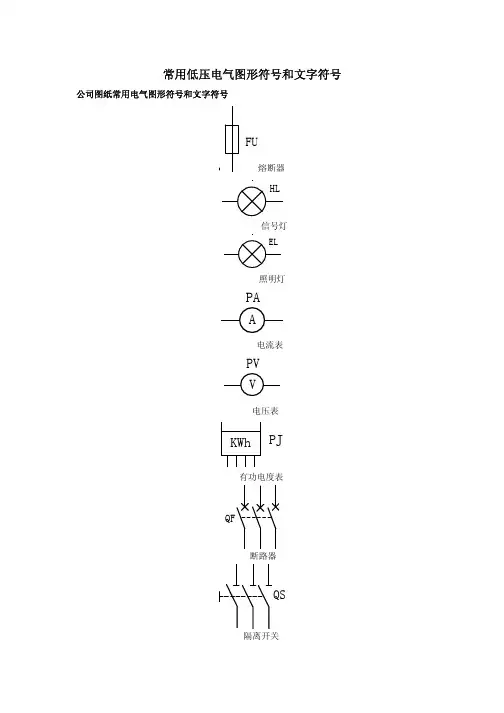

常用低压电气图形符号和文字符号公司图纸常用电气图形符号和文字符号 FU 熔断器 HL 信号灯 EL 照明灯 PA A 电流表 PV V 电压表 PJ KWh 有功电度表 QF 断路器 QS 隔离开关
