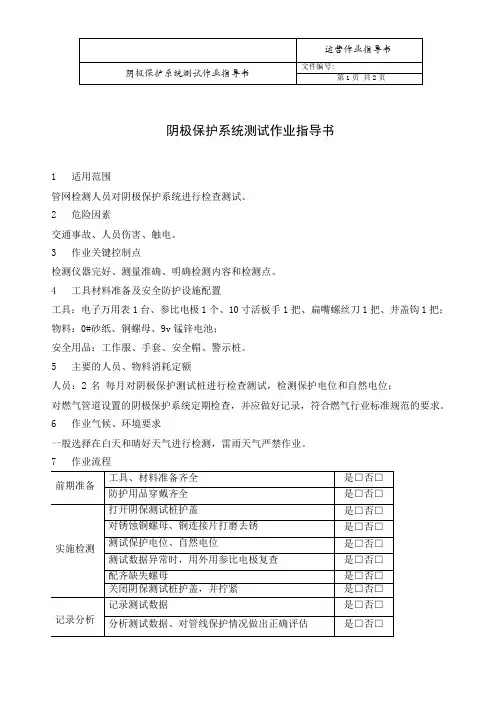

二十三、阴极保护电位测试操作规程

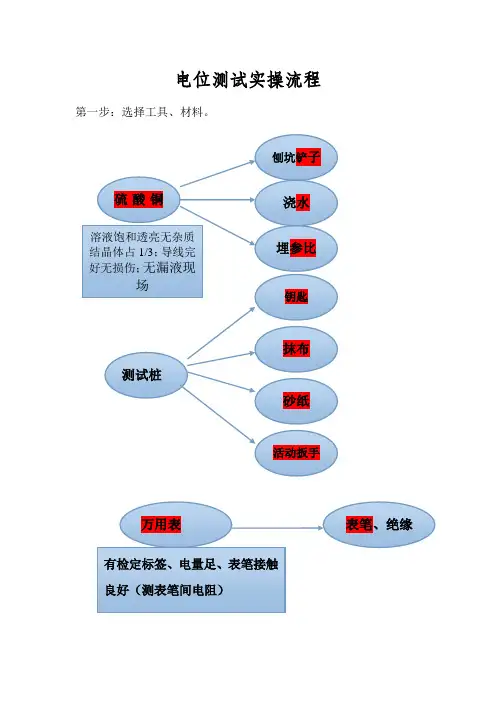

一准备
工用具:便携式参比电极、数字万用表、铁锹。
二检查
１、检查确认便携式参比电极内部必须为饱与硫酸铜溶液(液体与硫酸铜固体并存),并充满容积的1/2以上。
２、检查确认数字万用表灵敏可靠。
三操作
1、测试前清理干净参比电极底端的固体与杂质,将参比电极插入管道顶部上方1M范围的地表潮湿土壤中,保持参比电极与土壤电接触良好。
2、打开数字万用表,将量程选择在直流2V电压测试档,将黑色探针接在参比电极上,红色探针接在测试桩接线柱上,读取测量数据,并记录。如发现保护电位达不到或超过允许范围时,及时向上级领导汇报。
３、对于腐蚀比较严重的地段,测试时应在管道上方距测试点1M 左右挖一安放参比电极的深坑,将参比电极置与距管壁3~5CM的土壤上,用电压表调至适当量程,测量数据。
4、测量强制电流阴极保护受辅助阳极地电场影响的管段,应将参比硫酸铜电极朝远离地电场源的地方逐次安放在地表上,第一个安放点距管道测试点不小于10米。以后逐次移动10米,用数字万用表测量电位,当相临两个安放点测试的电位差小于５mV时,参比电极不再往远方移动,取最远处的管地电位值为该点的管道对远方大地的电位
值。
5、认真记录测量数据,并按要求上报。
四注意事项
1、保护电位测试采用地表参比法。每月对沿线所有电位桩检测一次,将所测数据汇总成表,对远传数据进行校核。
2、当管道有过保护或保护不到时,应及时调整两端阴保站内仪器的电位输出,并加强沿线电位测试工作,调整仪器期间应每天测试一次,直到沿线各测试桩电位稳定在-０、８5～－1.5V时为止。
3、测试过程中若发现管道上某段电位有陡降现象时,应认真观察
周围环境,查找沿管道施工或管道防腐层破坏等原因,及时向上级领导汇报,并协助处理。
阴极保护站内仪器操作规程
一操作
1、正常工作时两台恒电位仪只能开一台,另一台必须关闭,切换时先关正在使用的恒电位仪,后开另一台。
2、如检查或检修需关闭设备时,应先关闭恒电位仪,后关闭控制台,最后关闭总电源,开启时应先开启总电源,后开启控制台,最后开启恒电位仪。
3、管道阴极保护为恒电位保护,非恒电流保护,在正常工作或检测时,除非确实需要,否则严禁将工作方式开到“手动”档。
4、调节仪器保护电位时,先断开控制台后面的输出阳极,将电源开关扳到“自检”档,仪器“电源指示”灯亮“状态指示”灯显橙色,各面板表均有显示,调节“控制调节”旋钮,将控制电位调节到欲控值上,
关闭仪器,接通输出阳极,打开仪器将电源开关扳至“工作”档,仪器正常工作。
5、仪器外壳接地电阻与辅助阳极接地电阻的测试按照厂有关接地电阻测试方法进行,测量辅助阳极接地电阻时需将阳极电缆断开。
二注意事项
1、严格遵守厂各项规章制度,做好阴极保护设备的日常管理、维护工作,防止仪器及部件损坏或丢失等现象发生。
2、熟练掌握仪器的使用方法,根据全线的保护情况,适当调整仪器的保护电位,使全线保护电位稳定在－０、8５～-1、5V之间。
3、每天对仪器进行巡检,记录好输出电压、输出电流、保护电位、用电量,发现异常情况及时向上级领导汇报,并协助处理。
４、每月1号对两台恒电位仪进行工作切换,停运运行中的一台,启运备用一台。
5、每月对设备各接线点检查一次,每半年对辅助阳极接地电阻测试一次,并做好记录。按厂有关要求对设备接地进行检查。
6、停电时应作好运行记录,来电后应及时恢复通电运行。并做好记录。
7、仪器有防雷电功能。但阴保站附近有强雷击时,仪器会自动停运,工作人员在夏天雷电多发期应加强阴保站的值班巡查。
