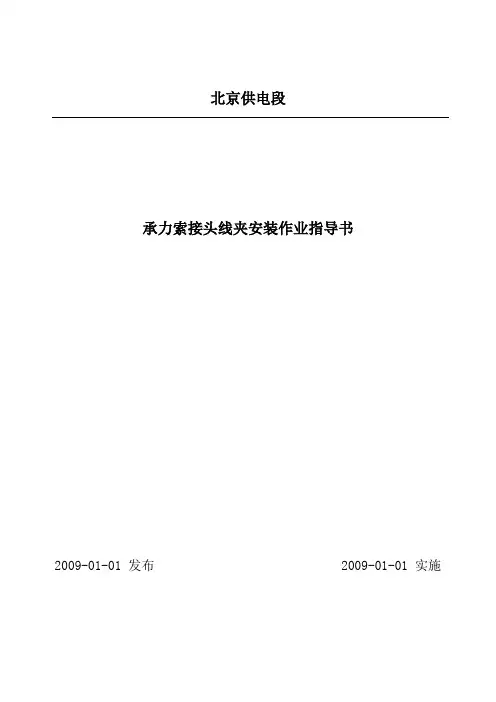

北京供电段
承力索接头线夹安装作业指导书
2009-01-01 发布 2009-01-01 实施
承力索接头线夹安装作业指导书
1 检修标准
1.1 铁运[2007]69号文件《接触网安全工作规程》、《接触网运行检修规程》
1.2 京铁机[2007]233号文件《接触网安全工作规程补充细则》、《接触网运行检修规程实施细则》
2.1 人员：10—12人
2.2 工具：轨道作业车（梯车）、断线钳（钢锯）、活口扳手（450mm）、扭力扳手、安全用具、防护用具
2.3 材料：承力索接头线夹、绑线、钢锯锯条
3 安装步骤
3.1 将断点的承力索用绑线绑固断点两端，断开
3.2 将接头线夹拆开。
3.3 将左、右锥筒螺栓先穿入左右端承力索断头。丝口向外。
- 2 -
1.接触悬挂 1.1承力索和接触线 （一）技术标准 1.1.1我段接触网采用全补偿简单链形悬挂，接触悬挂的材质 1.1.2 TCG-110、CT-110、CTHA-110型铜接触线用于区间干线、车站正线上，额定张力为10kN；TCG-85、CT-85、CTHA-85型铜接触线用于车站侧线上，额定张力为8.5kN。 1.1.3接触线距轨面的高度应符合规定：一般站场和区间取6000mm，允许误±30mm。接触线最大驰度距钢轨顶面的高度不超过6500mm；在区间和中间站不少于5700mm。在编组区段站和个别较大的中间站站场不少于6200mm。因隧道内、跨越接触网建筑物处结构高度的影响，致使接触线高度不能达到标准值的，可适当降低接触线高度，但导高不得低于5600mm，且最短吊弦长度不得小于250mm。 1.1.4接触线和承力索的张力和弛度 标准值：承力索15KN，正线接触线10KN、侧线接触线8.5KN；驰度15mm。 安全值：张力误差允许2%。全补偿链形悬挂弛度允许误差为10%，弛度误差不足15mm者按15mm掌握。 限界值：同安全运行值。 1.1.5承力索位置 标准值：直线区段位于接触线正上方；曲线区段承力索与接触线之间的连线垂直于轨面连线。 跨中偏移值：最大风偏时的跨中偏移值不能大于相邻定位的之字值及拉出值 1.1.7接触线坡度（工作支） 标准值：160km/h及以下区段，坡度≤2‰；
1.1.9接触线、承力索磨耗及损伤 （1）承力索、接触线磨耗和损伤后不能满足该线通过的最大电流时，若系局部磨耗和损伤，可以加电气补强线，若系普遍磨耗和损伤则应更换； （2）承力索、接触线磨耗和损伤后不能满足规定的机械强度安全系数时，若系局部磨耗和损伤，可以加补强线或切除损坏部分重新接续，若系普遍磨耗和损伤则应更换；补强线的材质、型号应与被补强线索相同，或者载流量大于或等于被补强线索。 （3）接触线接头、补强处过渡平滑，接触线接头处增设电联结。该处接触线高度不应低于相邻吊弦点，允许高于相邻吊弦点0～10mm，必要时加装吊弦。 （4）接头距悬挂点应不小于2m，两接头的间距不小于80米。 1.1.11 绝缘套管：隧道口及跨越桥及跨越建筑物下的承力索加装绝缘套管，安装须满足如下要求： （1）隧道：每处加装5.5m，即隧道内0.5m，隧道外5m。 （2）跨越桥等建筑物：若承力索与跨越的建筑物距离小于1000mm，建筑物下承力索全部加装绝缘套管，并加装至建筑物边沿外4.5m处；若承力索与跨越的建筑物距离大于1000mm，每处加装5m，即以建筑物边沿垂直对应点为界，建筑物下安装0.5m，建筑物外安装4.5m。 1.2吊弦 （一）技术标准 1.2.1吊弦分环节吊弦和整体吊弦两种，其技术状态应符合下列要求： （1）吊弦的长度要能适应在极限温度范围内接触线的伸缩和弛度的变化，吊弦须顺直。 ①环节吊弦：应用Ф4.0镀锌铁线制作，不少于两节，每节的长
整体吊弦检修作业指导书 1、目的： 本指导书规范了吊弦的检调工作，保证安全供电。 2、适用范围： 本指导书适用于客运专线的各类整体吊弦、滑动吊弦的检调工作。该检修作业需停电进行，填写接触网第一种工作票。 3、所需人员、机具、材料： 3.1 所需人员 3.2 主要工机具
3.3 主要材料设备 3.4所需资料： 接触网平面布臵图（对应检修区段）、吊弦安装位臵参数、承力索及接触线安装曲线。 4、检修流程、项目及方法 4.1 流程图
4.2方法 4.2.1 作业准备 按规程要求填写工作票并交付工作领导人，工作领导人向作业组全体成员宣读工作票、分工并进行安全预想，检查工具、材料。 4.2.2 完成安全措施 做好安全措施，工作领导人确认完成安全措施后，通知各作业组开工。 4.2.3测量检查 ①测量吊弦偏移 A把线坠挂在承力索吊弦线夹处，记下线坠在地面的投影。 B把线坠挂在接触线吊弦线夹处，记下线坠在地面的投影。 C用钢卷尺量出两投影间的距离H。 D用钢卷尺量出吊弦的长度L。 E计算出吊弦的偏移E=H/L。 F利用安装曲线图查出当时温度的吊弦偏移值，比较计算的E值是否符合标准。 ②吊弦状态 检查吊弦是否过松或过紧。 ③吊弦线本体状态 检查吊弦线有无断股、散股、烧伤。 ④接触线吊弦线夹 检查接触线吊弦线夹是否倾斜。 ⑤承力索吊弦线夹 检查承力索吊弦线夹是否倾斜。 ⑥线鼻子
检查线鼻子是否倾斜。 ⑦载流环 检查吊弦载流环与接触线夹角是否过小。 ⑧调节螺栓 检查调节螺栓是否损坏、紧固情况、是否可以进行调节。 ⑨螺栓力矩紧固 用力矩扳手检查各部螺栓紧固是否符合标准。 4.2.4 调整 4.2.4.1吊弦偏移超标 A 用小绳固定承力索与接触线间距。 B 松开接触线或承力索吊弦线夹。 C 根据吊弦偏移值E 调整吊弦到符合要求的位臵。 D 复测接触线高度。 E 紧固后涂电力复合脂。 F 拆除小绳。 调整好的整体吊弦如图1: 图1 调整好的整体吊弦 4.2.4.2吊弦过松或过紧 行车方向 吊弦线夹 整体吊弦
接触网实训作业程序及评价考核标准-承力索补偿绳回头制作 （一）目的 1、承力索接头、承力索终端锚固线夹的制作。 2、补偿绳接头、补偿绳终端锚固线夹的制作。 （二）作业条件 １、人员：１人。 ２、工具：个人工具、手锤。 ３、材料：ＧＪ－５０、ＧＪ－７０钢绞线、绑扎线、配套楔形线夹。 ４、型号：ＧＪ－５０、ＧＪ－７０钢绞线。 5、时间：8分钟内完成。 （三）质量 １、回头露出线夹长度为300-500mm。 ２、外露部分距端部≤５０ｍｍ处绑扎；绑扎宽度为１００±５ｍｍ。 ３、钢绞线与楔子的间隙≯５ｍｍ。 ４、绑扎不密贴或有重叠现象。 ５、钢绞线镀锌层不得损坏。 ６、不得出现楔子装反或线夹受力面装反的现象。 ７、回头线与本线应平正。 ８、回头要一次挝成功。 ９、不得出现钢绞线妨碍销钉从线夹孔中穿过或妨碍与杵头绝缘子连接的现象。 （四）安全 １、不得出现制作人受伤的现象。 ２、按规定穿戴好劳保用品。 ３、按规定使用工具。 (五)评价办法
（七）试题 一、判断题： 1）补偿绳接头、终端锚固线夹的制作一般采用ＧＪ－５０、ＧＪ－７０钢绞线制成。(×) 2）绑扎不密贴或有重叠现象。(√) 3）钢绞线镀锌层不得损坏。(√) 4）不得出现楔子装反或线夹受力面装反的现象。(√) 5）制作过程中人员不得受伤。(√) 二、选择题： 1）回头露出线夹长度为(A)mm。 A、300-500 B、400-500 C、500 2) 外露部分距端部≤(B)ｍｍ处绑扎，绑扎宽度为１００±５ｍｍ。
A、20 B、50 C、100 3）钢绞线与楔子的间隙≯（A）ｍｍ。 A、5 B、10 C、15 4) 外露部分距端部≤50ｍｍ处绑扎，绑扎宽度为(C)±５ｍｍ。 A、20 B、50 C、100
承受力测试作业指导书J012 生效日期2020.05.21 1 目的 为规范承受力测试要求，提高测试结果可靠性，使测试结果满足客户要求，特制定此测试作业指导书。 2 适用范围 适用于公司实验室对产品承受力测试的所有试验。 3 定义 无 4 职责 4.1 测试申请人：提供测试所需要的外观合格样品； 4.2 测试人：负责对样品按要求进行测试，完成测试报告。 5 程序 5.1 参照标准 5.1.1 产品图纸，图纸号：HH-002 B版本（或后续更新版本图纸） 5.2 测试仪器/设备、工装/夹具 5.2.1 仪器/设备：拉力试验机1台 5.2.2 工装/夹具：固定夹具1套 5.3 测试样品 5.3.1 样品由测试申请人提供； 5.3.2 样品外观不允许出现污垢、开裂等不良状况； 5.3.2 本测试需要样品5pcs。 5.4 测试要求 5.4.1 分别对样品的垂直F+v/F-v和水平F+h/F-h四个方向（见图1）施加200N的力（设备下 降速度设置为25mm/min），测试后样品不能出现破裂、永久变形等不良状况。 图1：样品四个测试受力方向 5.5 测试步骤
承受力测试作业指导书J012 生效日期2020.05.21 5.5.1 拉力试验机调试 5.5.1.1 打开设备电源和与设备连接电脑。 5.5.1.2 双击电脑桌面拉力试验机控制软件，打开控制软件主界面，分别点击【快上】和 【快下】命令按钮确保软件和设备连接正常，然后选择设备【抗压最大力】测试 控制序。 5.5.2 样品受力测试（与F+v方向测试为例） 5.5.2.1 将样品按图1要求的F+v方向固定在测试夹具上。 5.5.2.2 点击拉力试验机软件【快上】命令按钮，使设备压头上升到合适的高度（此高度 对于夹具在设备底面上固定时，压头无阻碍即可）。 5.5.2.3 将固定好样品的夹具固定在拉力试验机底面上（见图2）。 夹具与设备底面螺丝固定点 图2：F+v方向受力测试 5.5.2.4 点击拉力试验机软件【快下】命令按钮，使设备压头下降到与样品测试面约2mm 时点击【停止】命令按钮。 5.5.2.5 点击拉力试验机软件【全部清零】命令按钮，将设备的压力、位移、时间值全部 清零，显示为零。 5.5.2.6 点击拉力试验机软件【运行】命令按钮，观察软件界面上的力值显示，当力值大 于200N时，点击【停止】命令按钮，然后点击【快上】命令按钮，使压头上升 到离样品测试面约50mm高度点击【停止】命令按钮。 5.5.2.7 将样品从夹具上取下，然后仔细观察样品是否产生破裂、永久变形等不良状况。 5.5.3 F-v方向、F+h/F-h方向测试参照5.5.2 样品受力测试（与F+v方向测试为例），测试 见图3。
定位装置检修作业指导书 2、适用范围： 本指导书适用于客运专线接触网定位装臵的检查、检修及更换。 3、所需人员、机具、材料： 3.1 组织 3.2 主要工机具
3.3 主要材料设备
4、作业流程、项目及方法： 4.1流程图 4.2方法 4.2.1 作业准备 按规程要求填写工作票并交付工作领导人，工作领导人向作业组全体成员宣读工作票、分工并进行安全预想，检查工具、材料。 4.2.2 完成安全措施 做好安全措施，工作领导人确认完成安全措施后，通知各作业组开工。 4.2.3测量检查 ①定位器偏移 使用激光测量仪测量出定位器相对于支柱中心垂直线路方向的偏移值，根据当时的气温和支柱距中心锚结的距离，根据安装曲线确定偏移量是否超标。 ②定位器坡度 1）用水平尺测量定位器坡度： 将水平尺放在定位器上方，调平同时用钢卷尺测量出高度差，计算出定位器
坡度（mm/m）=两点高度差/水平尺长度。 2）用接触网激光测量仪测量定位器坡度： A在曲线区段时，调平接触网激光测量仪。 B用激光测量仪分别测量出定位器下方两点对轨平面的高度。 C计算出两点高度差。 D在激光测量仪的轨道尺上计算出两点的距离差。 E计算定位器坡度：坡度（mm/m）=两点高度差/两点距离差。 ③限位间隙 在接触网高度符合标准的前提下，用异径塞钉测量限位间隙是否符合标准。 ④定位器状态 检查定位器有无弯曲、损坏。 ⑤斜拉线、防风支撑状态。 检查斜拉线、防风支撑状有无锈蚀、损坏。 ⑥定位线夹状态 检查定位线夹有无裂纹、损伤、倾斜，受力面安装是否正确。 ⑦各部件状态。 A检查定位环、定位器、定位支座、支持器、套管绞环等各部件是否有裂纹、损伤、短缺。 B检查各部螺栓紧固及受力是否良好、是否有脱扣、锈蚀缺陷，垫片是否齐全，各部位连接是否正确。 4.2.4调整
承力索架设线索展放施工作业指导书 1 适用范围 适用于1铁路承力索架设。 2 作业准备 2.1 内业技术准备 施工前制定当天施工计划，制定施工安全保障措施；对施工人员进行技术交底和培训，提前熟悉图纸掌握施工当天承力索架设的锚段号、下锚支柱号，核对配盘锚段号是否与现场一致，锚段长度是否与现场实测跨距一致。 2.2 外业技术准备 （1）需要架线的锚段内、支柱、腕臂安装已全部完成； （2）补偿、拉线装置已安装完成； （3）该锚段承力索已进场并检验合格，配盘长度与锚段号相符。 3 技术要求 （1）采用锥套式终端锚固线夹（终端锚固线夹销钉采用碳素钢材质）。 （2）采用锥套式终端锚固线夹（终端锚固线夹销钉采用碳素钢材质） （3）承力索位于接触线正上方，曲线段承力索与接触线连线垂直于轨平面，允许偏差±50mm。 （4）承力索在承力索座处加装预绞式保护条。 （5）工作张力：120承力索为15KN,95承力索为15KN。 （6）承力索不得有接头，不得断股、散股。 （7）跨线桥、隧道口、跨越线下方承力索加装护线条。 4 施工程序与工艺流程 4.1 施工程序 施工程序为：施工准备→起锚→承力索展放→落锚→结束。 4.2工艺流程 起锚承力索展放落锚结束施工准备 工艺流程图 5 施工要求 5.1施工准备 （1）检查架线锚段的支柱装配及补偿装置是否安装正确，并调查所架设锚段范围内线路附近、线路上方电力线等干扰情况； （2）加固腕臂，复线区段曲线处每隔一跨加固一次，方法见图１。铁线不宜过紧，能承受紧线时腕臂偏移力即可。单线区段曲线内侧支柱腕臂加固方法见图２。转换柱采取将工作支与非工作支用双股Ф4.0镀锌铁线绑在一起来固定； Ф4.0铁线
（植筋）后锚固抗拔承载力现场检测 作业指导书 文件编号： 受控编号： 编制： 审核： 批准：
（植筋）后锚固抗拔承载力现场检测作业指导书 1 范围 本作业指导书适用于被连接件以普通混凝土为基材的后锚固连接的设计、施工及验收。 2 具体要求 2.1业务委托 业务员应指导委托方按要求认真填写现场检验委托合同单，并要求客户提供有关项目信息。如需委托方提供配合，应及时告知委托方。 其内容可包括：榔头、钢筋钳、人员、安全防护、环境设施等。 2.2 业务流转 流转卡信息由业务人员将流转卡复核无误后与委托单一并交给监察室负责人，由检测室负责人安排检测人员进行检测。 2.3 准备工作 2.3.1 检测人员 1、现场检测工作的检测人员必须为两人。 2、检测人员必须着工作服，佩戴安全帽，检测人员进行现场检测，进入现场后检测人员禁止吸烟。 3、检测人员携带好用于记录数据的笔、原始记录单。 4、检测人员在离开单位之前必须检查核对仪器设备，检查仪器设备状态并填写仪器设备使用记录。
2.3.2 所需仪器设备 HC-5型或者HC-20型或HC-50型锚杆拉拔仪、夹具、机械秒表。 2.3.2 仪器设备检查内容 1、是否在有效检定周期内，超出检定周期的仪器设备不允许用于检测工作。 2、打开电源开关，检查电池电量及显示屏是否正常显示数值。 3、打开储油筒的油盖，检查油量，如油不满，可加注N32号耐磨液压油。 4、各类型号夹具是否齐全。 2.33 上述准备工作结束后如设备没有出现异常情况，检测人员应如实填写现场检测设备使用记录，可以将设备带出。如果有异常情况存在，应检查异常发生的原因，将异常情况如实记录在现场检测设备使用记录中，同时告知科室负责人，可以选择其他设备。 现在检测的仪器设备在运输途中，要尽量做好防雨，防晒、防震措施。 2.4 检测方法 2.4.1 检测人员进入施工现场，在进行检测之前应就所检项目对委托方进行工程概况的询问，同时提醒委托方通知见证人到场。 2.4.2 检测人员还应在检测前告知委托方及见证人所检项目的检
一．施工准备 （三）.料设备 二.操作程序（一）.工艺流程图 （二）.操作方法1.准备
（1）.材料检查：对“高压危险”、“接触网终点”牌外观质量进行检查。 （2）.预配：先根据其安装固定的长度需要，裁取3.0不锈钢铁线，并双股拧成一根，成为准备安装固定用的“连接线”；然后分别将其连接线的一端绑扎在“高压危险”、“接触网终点”牌四个角上的圆孔内。 2.安装 （1）.标识牌对位：根据施工表，对其安装位置进行现场确认正确。 （2）.安装人员就位：一人监护，另一人系上安全带和带上送料小绳，上杆或上网到其标识牌对应的安装位置，并固定好安全带，准备接料。 （3）.送接料：高空人员将小绳的一端抓紧，另一端交给地面人员；地面人员将其准备安装的标识牌临时绑扎固定在小绳的一端上；高空人员拉起小绳，将标识牌收到手中，准备固定。 （4）.固定：按照施工规范要求，在地面人员的监护下，高空人员将其标 图1 接触网终点标牌及安装方向示意图 3.结束 （1）.确立：高空作业人员固定标识牌完毕后，随即地面人员再观察确认安装是否符合其质量标准； （2）.收工：高空作业人员下杆或下网。共同清理现场，收工。 三.技术标准 （一）.标识牌制作标准： 1.“高压危险”、“接触网终点”牌，为白底、黑框、黑字，红闪电，均采用调和漆刷制。
2.位于铪支柱上的“高压危险”牌，可直接刷制在其支柱小面。 3.位于钢柱上的“高压危险”牌，应使用木板牌制作，其长×宽为400mm×300mm 4.“接触网终点”牌，如图1所示，应采用2mm厚的镀锌薄铁板制作。 （二）.标识牌安装位置标准： 1.高压危险牌，应安装在车站站台、设备支柱等行人较多的支柱上。天桥和栅栏处也应增设高压危险牌。 2. 位于铪支柱上的高压危险牌，应固定在其支柱的小面上距地面约2.0m 的高度处。 3.位于钢柱上的高压危险牌，应直接悬挂固定在钢柱的上下行两侧，且距地面约2.0m的高度处。 4. 接触网终点标，其高度：应位于终端线路上方的接触网承力索与接触线之间的高度位置，高于接触线高度300mm以上；其纵向位置：应位于其接触线的即将脱弓点上； （三）.标识牌的固定标准： 1．安装后的“高压危险”、“接触线终点”牌应端正，连接牢固。 2.“高压危险”牌安装应高度一致。 3.“接触网终点”牌，其文字的字面，应面向其下方线路上的来车方向，并垂直于线路纵向。 4.连接线回头：不锈钢连接线在连接标识牌和连接支柱和连接承力索和连接接触线时的绑扎回头工艺，应比照软横跨直吊弦回头工艺要求。 四.注意事项 （一）.有行车通过时，应停止安装作业，并严禁人员、料具侵入铁路基本建筑限界。 （二）.停电施工时，应遵守“停电、验电、接地”等安全技术规定。
锥套式终端锚固线夹检修作业指导书 1 范围 1.1 本作业指导书规定了锥套式终端锚固线夹检修作业程序、项目、内容及技术要求。 1.2 本作业指导书适用于锥套式终端锚固线夹检修作业。 2 引用规范性文件 2.1 铁道部《高速铁路接触网运行检修暂行规程的通知》（铁运[2011]10号） 2.2 公司《接触网检修工艺》（电运技[2008]187号） 2.3 《高速铁路电力牵引供电工程施工质量验收标准》（TB 10758-2010） 2.4 《承力索、接触线锥套式终端安装维护说明书》 2.5 《线路接触网设计说明文件》 3 作业目的 3.1 明确锥套式终端锚固线夹检修项目及作业步骤，避免漏检、漏修等问题的发生，以实现作业过程有效可控。 3.2 通过检查与调整，保证锥套式终端锚固线夹处于良好的工作状态，为接触网的正常供电提供良好的保证。 4 作业程序（流程图） 5 作业内容与要求 5.1 作业准备 5.1.1 人员准备 序号 项 目 单位 数量 备 注 1 工作领导人 人 1 2 驻站联络员 人 1 3 行车防护兼地线监护人 人 2 4 地线操作人员 人 2 5 高空作业人员 人 3（2）作业车（车梯） 6 辅助人员 人 2（4）作业车（车梯） 7 作业车司机（汽车司机） 人 2（1）正、副司机各1人（汽车司机1人）
5.1.2 主要工机具 序号 名 称 规格或型号 单位 数量 备 注 1 作业车 台 1 2 钢丝套子 2m 套 2 3 卷尺 5m 把 1 4 管钳 350mm 套 1 5 力矩扳手 0-100N·m 套 2 含套筒 6 螺丝刀 把 2 7 链式手扳葫芦 3t 台 2 8 手锤 4磅 把 1 9 扳手 350 把 1 10 平锉 把 1 11 安全帽 顶 施工人员人均1顶 12 验电器 27.5kV 套 2 13 接地线 组 4 14 钢丝刷 套 2 15 个人工具 套 若干 施工人员人均1套 16 绝缘靴、绝缘手套 套 2 根据地线操作人员数量 17 行车防护用品 套 2 5.1.3 主要材料设备 序号 名 称 规 格 单 位 数 量 备 注 1 接触线终端锚固线夹 套 2 依现场实际选用 2 承力索终端锚固线夹 套 2 依现场实际选用 3 开口销 个 若干 依现场实际选用 4 铁线 φ4.0 kg 若干 5.1.4 签发工作票 按规程要求填写工作票并交付工作领导人，工作领导人向作业组全体成员宣读工作票、分工并进行安全预想，检查工具、材料。
承力索终端锚固线夹检修工艺标准（试行） GDYW/QW-GD08-05-002 1 前言 本标准由广州地铁运营事业总部维修中心供电部提出 本标准由广州地铁运营事业总部标准化委员会归口 本标准起草单位：广州市地下铁道总公司运营事业总部维修中心供电部。 本标准主要起草人：邓强、骆志勇、喻展、周峰、赖智勇、赵明生、谢小春。 本标准版本号为第1版、第1次修订。 本标准 2009 年 3 月 16 日首次发布。 本标准从 2009 年 3 月 19 日起实施。 本标准由广州市地下铁道总公司运营事业总部维修中心供电部负责解释。 2 范围 本标准规定了广州地铁二号线柔性接触网承力索终端锚固线夹（CJL27(T150)）的检修作业相关流程、工艺标准等。 3 引用标准 本工艺标准除采用了广州地铁二号线牵引供电系统、接触网系统技术规格书、施工设计图纸和验收标准外，还遵守以下标准： 《柔性接触网运行检修规程》GDY/QW-JG-GD-02.01 同时参考以下文件： 《承力索终端锚固线夹安装使用说明书》 4 承力索终端锚固线夹检修流程及工艺标准 4.1准备工作 4.1.1人员：6-8人。 4.1.2工具：450mm活动扳手、扭矩扳手、手钳、钢锯、3吨、6吨手扳葫芦、楔形紧线器、煨弯器、3吨或6吨拉力带、3m钢卷尺、断线钳、平锉刀。 4.1.3材料：承力索终端锚固线夹（CJL27(T150)）如图一所示、白棉布、砂纸。 4.2检修标准 4.2.1检查承力索终端锚固线夹的工作状态是否正常，螺栓销等连接件是否牢固可靠。承力索与线夹间有无滑移。画线标记是否明显。 4.2.2测量锥筒螺栓六方内端面与终端双耳螺口端面之间的距离不大于6mm。 4.2.3检查锥筒螺栓六方端头的承力索标记线位置是否与安装记录一致。 4.3检修方法 若承力索与线夹间有滑移、锥筒螺栓六方内端面与终端双耳螺口端面之间距离大于6mm，或锥筒螺栓六方端头的承力索标记线位置与安装记录不一致，应拆开检查，重新安装。
深层平板载荷试验作业指导书 目地和适用范围及标准 深层平板载荷试验适用于确定深部地基土层及大直径桩端土层在承压板下应力主要影响范围内地承载力和变形系数.试验依据《建筑地基基础设计规范》 试验原理 载荷试验( ，简称)是在现场用一个刚性承压板逐级加荷，测定天然地基、单桩或复合地基地沉降随荷载地变化，借以确定它们承载能力地现场试验. 在拟建建筑场地上将一定尺寸和几何形状（方形或圆形）地刚性板安放在被测地地基持 力层上，逐级增加荷载，由固定在基准梁上地变形测量装置测得相应地稳定沉降，直至达到地基破坏标准，由此可得到荷载沉降曲线，即曲线.通过对曲线进行计算分析，可以得到地基土地承载力. 仪器设备 试验设备包括承压板、加荷装置和沉降观测装置. 、加荷系统： 承压板 、反力系统： 地锚、工字钢反力架 一般反力可以由重物、地锚单独或地锚与重物联合提供
、量测系统： 支撑柱、基准梁、位移测量原件等 试验技术要求与操作步骤 1、试验技术要求 直径为地刚性板，紧靠承压板周围外侧地土层高度应不少 于.试坑宽度或直径不应小于承压板宽度或直径地倍.试坑 底部地岩土应避免扰动，保持其原状结构和天然湿度，在 承压板下铺设不超过地砂垫层找平，并尽快安装设备. 加荷等级可按预估极限承载力地分级施加.最大加载量不应 小于地基土承载力设计值地倍，荷载地量测精度应控制在 最大加载量地±内. 每级荷载施加后，第一小时内按间隔、、、、测读一次沉 降，以后间隔测读一次沉降，当连续、且每小时沉降量小 于时，可认为沉降已相对稳定，可施加下一级荷载. 4)试验终止条件： a)沉降急剧增大，荷载沉降（）曲线上有可判定极限承 载力地陡降段，且沉降量超过（为承压板直径）； b)本级荷载地沉降量大于前一级沉降量地倍； c)在某级荷载下内沉降速率不能达到稳定标准； d)当持力层土层坚硬，沉降量很小时，最大加载量不小 于设计要求地倍 e)当满足) ) )三种情况之一时，其对应地前一级荷载为
接触网承力索、接触线更换施工流程简介
顺序 一、施工方案交底会 二、提报施工计划 三、提报施工日计划 四、现场勘察、撒料作业 五、制定工作票、各组派工单 六、参加施工预备会 七、天窗前施工登记、座台要令等准备工作 八、天窗时间内放线施工 九、作业结束，施工销记 十、天窗结束后安排观察列车通过情况 十一、天窗结束后参加施工总结会 十二、夜巡安排 十三、安排施工后专项巡视 十四、整理并安排处理施工中的缺陷 十五、施工完成情况
天窗时间内放线施工（一）作业流程
（二）作业说明 1、驻站要令人员接收线路封锁命令并下达至工作领导人，联控轨道车出站； 2、驻站要令人员，向电调申请、接收停电作业命令，并下达至工作领导人； 3、工作领导人接到封锁命令后，向各个作业小组下达进入封锁区间进行准备作业命令（严禁上杆作业）。接到停电作业命令后，向各个作业小组下达开工作业命令； 4、新承力索和接触线完成穿线并固定好后，作业车开始展放和架设新线索；其它各组同时将既有定位装置、吊弦拆除；中锚组将既有承力索中锚拆除、安装新中锚； 5、新线展放到位后进行落锚，对新承力索、接触线依次加张力紧线； 6、线索张力弛度到位后固定新承力索及承力索中锚； 7、固定好承力索中锚后，各组开始正接触线线面，将新承力索入槽，安装新吊弦、定位装置和新接触线中锚；新线依次与补偿连接； 8、进行数据测量、悬挂调整，进行电连接、跳线安装； 9、拆除既有承力索、接触线，回收旧料； 10、重新测量数据及调整悬挂装置； 11、统计调整后的测量数据，找现场配合人员及施工监理检查并签字确认； 12、检查线索设备无异常，人员机具全部撤离作业场地；施工单位、配合单位和工程监理共同确认设备到达开通条件后，准许工作领导人通知拆除地线，消除停电作业命令和封锁命令。 （三）注意事项及安装标准 1、既有线索张力卸载 利用两组大绳和滑轮、钢丝套子将既有线索的张力卸载；滑轮安装在支柱顶部，紧线器连接大绳和既有线索，再将大绳在支柱底部扪住。此时可以进行更换补偿或者将补偿装置与新的线索连接。张力卸载时要注意：严防滑脱，施工人员应该对紧线器状态进行检查。 2、倒锚作业方法 倒锚作业是拆除既有拉线及补偿并安装新补偿装置。当既有线索张力卸载完成后进行倒锚作业，起锚人员及时拆除既有拉线及补偿装置，并安装新拉线及补偿装置。倒锚时注意：拉线的更换需要新拉线紧上力之后再进行拆除既有拉线，先更换承力索的拉线再更换接触线的拉线。最后注意新补偿装置的地线制作、滑轮间距、坠落b值以及滑轮、坠砣偏磨情况。 3、起锚时扪线 放线组穿好新承力索和接触线后，需要将新线索利用滑轮组扪在钢轨上，扪好线索后方可进行放线作业。将新线索利用紧线器通过大绳扪在钢轨上或者直接用紧线器和钢丝套子将新线索扪在钢轨上，一般固定在转换柱和锚柱的跨中位置。扪线时需要注意：严防线索滑脱，新线不能连轨。 4、线索展放 承导架设过程中作业车应匀速前进，保证张力均匀，车速不超过5公里/小时。作业车操作人员应该熟悉作业流程，配合流畅。在定位处停车将新承力索通过滑轮和S钩固定在平腕臂下方，将新接触线通过滑轮和S 钩挂在旧接触线下方，向落锚处进行放线；在跨中挂滑轮时注意不要让新接触线和承力索位置颠倒交叉。放线途中发现挂接触线的滑轮掉落较多时，及时通知施工负责人进行加挂处理，严防接触线脱线落地。
单桩竖向静载试验实施细则 1. 试验目的 1.1确定极限承载力和单桩承载力特征值； 1.2判定抗压竖向承载力是否满足设计要求； 1.3实测桩身摩阻力和桩端阻力（对研究性试验）。 2. 试验范围 混凝土预制桩、各种混凝土钻孔灌注桩、钢桩 3. 试验依据 《建筑基桩检测技术规范》（JGJ106-2014）; 《铁路工程基桩检测技术规程》（TB10218-2008）。 4. 工作程序 4.1仪器设备 4.1.1 RS-JYB/C静载试验设备 4.1.2超高压油泵和油压千斤顶及与二者相连的高压油管 4.1.3荷载和沉降量测仪表：柱式力传感器或压力变送器量测荷载；白分表、调频式位移传感器量测沉降。荷载和沉降量测仪表均应经过计量标定。 4.2试验的准备工作 4.2.1收集资料，了解试桩场地工程地质情况，试桩的基本情况（如桩长、桩径、碌强度等级、施工日期、施工工艺等），以及桩的预估极限承载力值。 4.2.2在充分征求设计人员及建设单位对试桩的试验要求和进度要求后，制定出
比较详细的试验方案（包括锚桩布置，桩头处理、加载装置等）。 4.2.2.1 试验加载装置的选择：试桩所承受的荷载一般由油压千斤顶施加。加载及反力装置可根据现场实际条件取下列三种形式之一 4.2.2.1.1 锚桩横梁反力装置（图1）:锚桩数量、锚桩长度和横梁尺寸均应按1.2?1.4倍预估试桩破坏荷载进行设计，锚桩按抗拔桩的有关规定计算确定。 采用工程桩作锚桩时，锚桩数量不得少丁4根，并应对试验过程锚桩上拔量进 行检测。 4.2.2.1.2 压重平台反力装置：压重量不得少丁预估试桩破坏荷载的 1.2倍压重应在试验开始前一次加上，并均匀稳固放置丁平■台上。 亓厚钢槌通木包闹成— 4.2.2.1.3 锚桩压重联合反力装置：当试桩最大加载重量超过锚桩的抗拔能力时，可在横梁上放置或悬挂一定重物，由锚桩和重物共同承受千斤顶加载反力。 4.2.2.2 荷载与沉降的量测仪表：荷载可用压力传感器测定。试桩沉降采用调频式位移传感器测量。应在桩的2个正交直径方向对称安装4个调频式位移传感器, 小桩径可安装2个或3个调频式位移传感器。沉降测定平面离桩顶距离不应小丁0.5倍桩径，固定和支承调频式位移传感器的基准梁在构造上应确保不受气温影响而发生竖向变位。 4.2.2.3 试验加载方式选择；试验加载方式一般采用慢速维持荷载法（逐级加载，每级荷载达到相对稳定后加下一级荷载，直至试桩破坏，然后逐级卸载到零）。 当考虑结合实际工程桩的荷载特征或为缩短试验时间，也可采用多循环加、卸载法（每级荷载达到相对稳定后卸载到零）和快速维持荷载法（一般采用每一小时加一级荷载） 4.2.2.4 试桩、锚桩（压重平台支墩）和基准梁之间的中心距离应符合 5.2.4的规定。 4.2.3试桩制作要求
目录 摘要 0 第一章绪论 (1) 第二章接触网承力索概述 (2) 2.1承力索的定义 (2) 2.2承力索的类型 (2) 2.3承力索的要求与作用 (2) 2.4承力索及其线材参数 (3) 第三章承力索常见故障分析及危害 (6) 3.1承力索断股断线的原因分析 (6) 3.1.1电气原因造成承力索烧断股或断线 (6) 3.1.2机械原因造成承力索磨断股或断线 (6) 3.2承力索断股及断线的危害 (6) 3.2.1承力索断股以后，产生的危害 (6) 3.2.2承力索断线后，其危害 (7) 第四章承力索的检修作业 (8) 4.1 前期准备工作 (8) 4.2 作业流程 (8) 4.2.1 承力索的检查 (8) 4.2.2 承力索绑扎方法 (9) 4.2.3 承力索补强方法 (9) 4.2.4 承力索截断重接方法 (10) 4.2.5 载流承力索区段目视检查 (11) 4.2.6 线岔处两支承力索交叉间隙小于60mm调整方法 (13) 4.2.7 非支交叉跨越两支持电缆间隙小于200mm的处理方法 (13) 4.3 对承力索位置静态测量超标处所进行调整 (14) 4.3.1 水平腕臂安装方式 (14)
4.3.2 承力索向线路侧受力调整方法 (14) 4.3.3 承力索向支柱侧受力调整方法 (15) 结论 (16) 谢辞 (17) 参考文献 (17)
摘要 承力索是电气化铁路中重要的接触悬挂的设备，为确保承力索安全运营是保证电气化铁路运营安全的重要措施，提高承力索的表面硬度，增加其耐磨性能，有利于保证铁路运营的安全，减小事故的发生。 承力索根据材质可分为铜承力索、钢承力索、铝包钢承力索。承力索是在电气化铁路接触网线路中,承担着输电和悬挂机车滑道线双重作用的重要导线。由于铁路的特殊作业条件和环境,对承力索性能要求也很高,要求承力索要导电强、受流好。要具有一定的导电载流能力,还能在不同地区、四季气温、各种气候条件变化下,均能保证正常良好送电;要耐腐蚀,寿命长。要能承受各种大气环境厂,所存在的配、碱、盐、硫等化学污染腐蚀;要强度高、自重轻。以保证承力索在架设后变形小、弧垂均匀,能承受机车通过传递的振动和风、冰、雨、雪等自然环境外力载荷作用。此外还要有宜于施工架、维护修理简便、价格适中经济等施。本文针对近年来承力索出现的故障进行原因分析，探讨处理办法及措施。 关键词：接触网；承力索；维护与检修

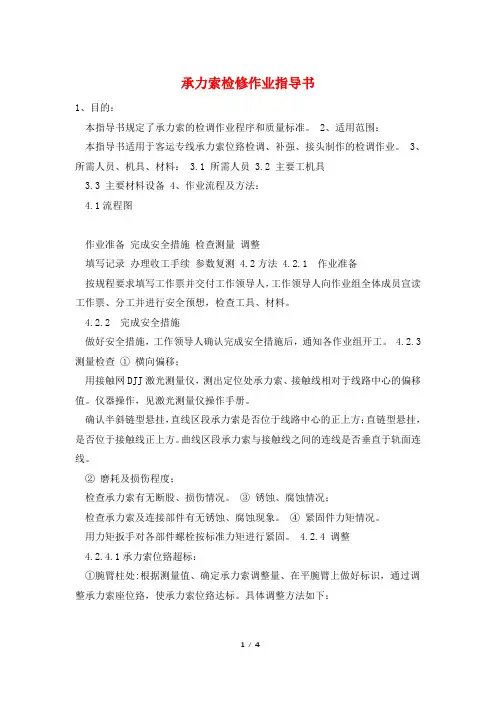

编号： 版本号：高速铁路承力索检修作业指导书 编制：×× 审核：×× 批准：×× ××××-××-××发布××××-××-××实施 ××供电段（章） 1/ 10
修订记录
高速铁路承力索检修作业指导书 1 适用范围 1.1本作业指导书适用于高速铁路承力索监测、检测、全面检查保养。 1.2检测周期：60个月；检查保养周期：36个月。 2 编制依据 2.1《高速铁路接触网安全工作规则》（铁总运[2014]221号） 2.2《高速铁路接触网运行维修规则》（铁总运[2015]362号） 2.3《铁路技术管理规程》（铁总科技[2014]172号） 2.4《上海铁路局供电处关于公布供电系统班组专业台账样张的通知》（供安设函[2016]47号） 2.5设计文件、设备说明书和安装图 3 监测、检测、检查保养项目 3.1外观检查 3.2参数测量 3.3检调与更换 4 重点安全风险卡控 根据作业现场实际情况落实好触电伤害、高空坠落、物体打击、车辆伤害、作业车运行安全、道路交通安全等风险项点的防控措施，对该设备检修过程中存在的关键安全风险提示如下： 4.1作业人员不宜位于线索受力方向的反侧，并采取防止线索滑脱的措施；在曲线区段进行接触网悬挂的调整工作时，要有防止线索滑脱的后备保护措施； 4.2作业平台严禁向未封锁的线路侧旋转；V形天窗作业，邻线有列车通过时，作业人员应提前10分钟停止作业，平台复位，人员在平台远离邻线侧避让，列车通过后方可继续作业。 4.3在分相中性区段进行承力索检修作业时，除在作业区段两端工作支接挂地线外，还应在中心区工作支上加挂一组地线，并对两断口加装短接封线。

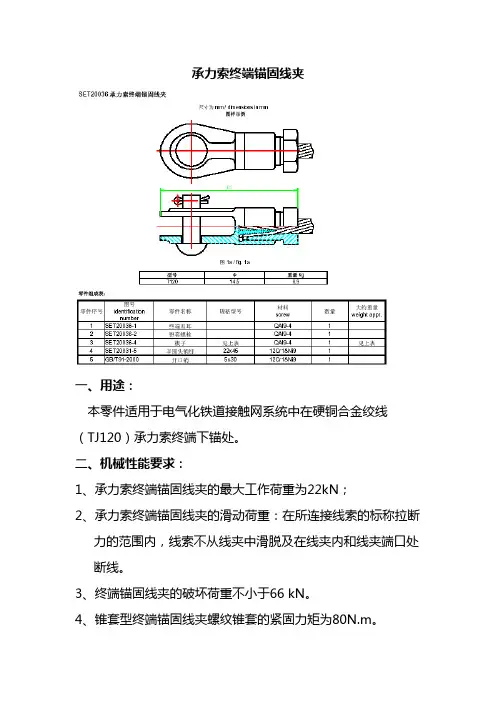

BHF-B13-4A-7133(GC)承力索终端锚固线夹 参TB/T2075.35-2009 人员说明及要求：所有执行本产品安装、调试、及维护的人员必须具有以下所述的资格和经验： 1、已经详细阅读本说明书下述的内容。 2、按照图纸或以图纸的相关要求为基础工作。 3、避免伤害及安全规则。 4、调试方法和调试步骤。 5、急救知识请参阅有关规范。 一、产品用途及说明 1、用途：用于锚段下锚处，将承力索和补偿装置连接在一起，对承力索起锚固 作用。 2、规格型号：
二、产品图 承力索终端锚固线夹 三、 机械性能 1、最大工作荷重：27.5kN 2、滑动荷重：在承力索的标称拉力范围内，线断不滑，断开处在线夹端口。 3、破坏荷重：≮82.5kN
四、安装方法 1、拆开包装后，检查承力索终端锚固线夹在运输、保管过程中线夹本体有无损 伤、变形，不锈钢锥套与铜合金楔子是否完好，有无脱落、丢失。 2、检查线夹本体以及楔子上的型号、尺寸与其连接的承力索型号是否一致，确 认正确无误后，将承力索端头上的毛刺，不平整等用平锉刀加以修整，直到承力索端头光滑、无毛刺。 3、用紧线器将承力索与补偿装置连接在一起，并逐渐加力，直至承力索与补偿 装置连接板靠在一起。将已修整好的承力索从线夹本体的穿线孔处插入，并穿过不锈钢锥套及铜楔子，目视承力索端头比铜楔子端头长出40-50mm后，用手钳将楔子向锥套内轻轻击打两到三下，以保证楔子与承力索之间完全啮合良好。将线夹本体与补偿装置的连接板用螺栓连接好，并拧紧螺母、装好开口销。 4、确认铜楔子确已将承力索抱紧，啮合良好，并且观察承力索无扭面后，缓慢 松开紧线器，让承力索张力逐渐过渡到终端锚固线夹上。 5、再一次检查线夹受力正常，连接螺栓已拧紧，开口销也已打开，承力索端头 比铜楔子端头长出40-50mm左右后，可松开紧线器。 6、在张力作用下，用手托动补偿装置，检查承力索终端锚固线夹受力是否正常， 承力索有无缓慢滑移等现象。
接触线、接触线架设接触线小张力架设 1.技术交底范围 适用于XXX铁路接触线小张力架设 2.设计情况 1、正线：xxxx 2、侧线：xxxxx 3.施工准备 3.1机具配置 表一施工机具表 3.2人员配置 需要14~16人 4.施工工艺及方法 准备工作→起锚→放线→落锚 工艺流程图 4.1准备工作 检查线盘是否完好,配盘是否正确,吊装好所需线材,并做好回头。锚柱和腕臂安装完成。
4.2起锚 放线区段封闭后，小张力放线车开到起锚处停稳，升作业架。将做好的回头挂在起锚的绝缘子上，并上好弹簧销。 4.3放线 起锚后，小张力放线车带上2----3KN张力，以5Km/h匀速运行。司机应听从架线作业车指挥人员的指挥。在每个悬挂点处接触线都必须放在放线滑轮槽内，每跨悬挂点不少于4处。 4.4落锚 小张力放线车放线到锚柱处停稳。用手扳葫芦紧线，待手扳葫芦受力后，张力车张力逐步减小到零，最后断线下锚。 5.质量标准及要求 1、接触线的规格、型号、性能应符合设计要求，由生产厂家依据设计资料进行定盘、定长供应。导线应按实测锚段长度配盘架设，不得有接头。 2、接触线架设根据线材型号选用相应的放线滑轮并带有防护措施，避免线索磨损。 张力架线时曲线区段、转换柱处的支柱装备应采取临时加固措施，使腕臂不因架线而偏转，减少对线索的磨损。 3、接触线应采用额定张力进行恒张力架线，架线张力误差不超过8%。 4、接触线应进行超拉或进行其他预延伸措施。 5、接触线的张力应符合设计要求，补偿坠砣串的重量误差不得大于±1%。 6、导线应按批次进行进场验收，其规格、型号、质量应符合设计要求和《电气化铁道用铜合金绞线》TB/T3111的规定，接触线线径允许误差±0.5mm。 7、接触线终端锚固线夹安装应符合设计要求，线材在楔形线夹外露长度为500mm，绑扎100mm。 8、接触线中心锚结线夹螺栓紧固力矩为46N.m。 9、接触线在施工过程中不得踩线 10、所有零件水平连接的销钉、螺栓由线路侧穿向田野侧，垂直方向连接的销钉、螺栓由上往下穿（不含有特殊安装要求的螺栓）。 11、长出的补偿绳在距楔形线夹表面以上200mm为中心，盘成直径为200mm的圈（圈必须美观）。 12、坠砣的b值，补偿的a值必须满足设计要求，b值施工允许误差0至+200mm，在任何情况下不得小于200mm。 13、销钉及开口销穿向正确，开口销双向夹角扳成不小于60°。 14、单绝缘悬式复合绝缘子小面裙边朝向带电侧，大面裙边朝向非带电侧。 15、补偿装置的安装应垂直，无偏斜扭曲现象，补偿绳排布整齐、正确，补偿绳与其他连
AWZ-18 接触网避雷器检（测）修作业指导书 1 主题内容与适应范围 1.1 本作业标准规定了接触网避雷器的检修作业程序。 1.2 本作业标准适用于接触网避雷器的检修作业。 2 作业准备 2.1 人员：2～3人（不包括接地线、防护人员）。 2.2 工具：短接封线、钢卷尺、水平尺、线坠、兆欧表、接地电阻测试仪、接地针、单滑轮及绳，油桶、抹布、工具袋。 3 作业程序 3.1 测量检查： ①脱离器的状态 A脱离器本体是否损坏。 B脱离器是否脱离。 ②避雷器绝缘子状态 A检查绝缘子表面是否脏污。 B表面有无裂纹、有无放电痕迹。 C复合绝缘子表面有无绝缘老化现象。 ③接地线状态 A检查接地线与各部螺栓连接是否紧密。 B检查接地线表面是否锈蚀。 C地线并沟线夹内是否有放电痕迹，接触时否良好。 ④避雷器引线状态 A检查引线驰度是否过大或过小。 B用水平尺和钢卷尺检查引线与钢轨相交处与接触线的高度差是否小于500mm。
C用钢卷尺测量引线与接地体之间的最小绝缘距离。 D引线与承力索和接触线连接处电联结线夹的状态。 ⑤测量绝缘、接地电阻 A对避雷器绝缘子进行绝缘电阻测量时将高压侧连接断开，用2500kv绝缘电阻测试仪分别测量，观察其数值是否小于10000MΩ或比上次测量结果显著下降。 B测量接地电阻时，将接地极与接地引线断开，同时在附近打入接地针，将设备的接地引线进行旁路，再用接地电阻测量仪对该接地极进行测量。 ⑥检查避雷器计数器。 ⑦用力矩扳手复核螺栓紧固力矩。 3.2 调整。 3.2.1当脱离器本体损坏时，更换该脱离器；脱开时，更换该避雷器。 3.2.2绝缘子状态不良。 ①按照绝缘子检修标准进行检查，脏污时按要求进行清扫维护，损坏时，按要求进行更换。 ②当避雷器要求直立安装时，其倾斜度不得超过2°，超过时松开绝缘子底座，适量增减垫片使其垂直。 3.2.3接地线状态不良时。 ①接地线与螺栓连接处松动时：按标准紧固螺栓。 ②接地线锈蚀时：用砂纸对其除锈,直至露出金属本色，然后涂防腐漆。 ③铁并沟线夹力矩紧固到位，涂电力复合脂，且该处地线打磨至露出金属本色。 3.2.4避雷器引线状态不良。 ①避雷器引线驰度过小：根据安装曲线，将引线与承力索和接触线的连接点向靠近避雷器方向移动，电联结线夹的拆除与重新安装的工艺参照电联结检修工艺。 ②避雷器引线驰度过大：根据安装曲线，将引线与承力索和接触线的连接点向
承力索、接触线架设承力索小张力架设 1.技术交底范围 适用于XXX铁路承力索小张力架设 2.设计情况 1、正线：xxxx 2、侧线：xxxxx 3.施工准备 3.1机具配置 表一施工机具表 3.2人员配置 需要14~16人 4.施工工艺及方法 准备工作→起锚→放线→落锚 工艺流程图 4.1准备工作 检查线盘是否完好,配盘是否正确,吊装好所需线材,并做好回头。锚柱和腕臂安装完成。
4.2起锚 放线区段封闭后，小张力放线车开到起锚处停稳，升作业架。将做好的回头挂在起锚的绝缘子上，并上好弹簧销。 4.3放线 起锚后，小张力放线车带上2----3KN张力，以5Km/h匀速运行。司机应听从架线作业车指挥人员的指挥。在每个悬挂点处承力索都必须放在放线滑轮槽内 4.4落锚 小张力放线车放线到锚柱处停稳。用手扳葫芦紧线，待手扳葫芦受力后，张力车张力逐步减小到零，最后断线下锚。 5.质量标准及要求 1、承力索的规格、型号、性能应符合设计要求，由生产厂家依据设计资料进行定盘、定长供应。承导线应按实测锚段长度配盘架设，不得有接头。 2、承力索架设根据线材型号选用相应的放线滑轮并带有防护措施，避免线索磨损。 张力架线时曲线区段、转换柱处的支柱装备应采取临时加固措施，使腕臂不因架线而偏转，减少对线索的磨损。 3、承力索应采用额定张力进行恒张力架线，架线张力误差不超过8%。 4、承力索应进行超拉或进行其他预延伸措施。 5、承力索的张力应符合设计要求，补偿坠砣串的重量误差不得大于±1%。 6、承导线应按批次进行进场验收，其规格、型号、质量应符合设计要求和《电气化铁道用铜合金绞线》TB/T3111的规定，承力索线径允许误差±0.5mm。 7、承力索终端锚固线夹安装应符合设计要求，线材在楔形线夹外露长度为500mm，绑扎100mm。 8、承力索座压板螺栓紧固力矩为56N.m，承力索中心锚结线夹螺栓紧固力矩为46N.m。 9、承力索座M10螺栓紧固力矩为25N.m。 10、所有零件水平连接的销钉、螺栓由线路侧穿向田野侧，垂直方向连接的销钉、螺栓由上往下穿（不含有特殊安装要求的螺栓）。 11、长出的补偿绳在距楔形线夹表面以上200mm为中心，盘成直径为200mm的圈（圈必须美观）。 12、坠砣的b值，补偿的a值必须满足设计要求，b值施工允许误差0至+200mm，在任何情况下不得小于200mm。 13、销钉及开口销穿向正确，开口销双向夹角扳成不小于60°。 14、单绝缘悬式复合绝缘子小面裙边朝向带电侧，大面裙边朝向非带电侧。 15、补偿装置的安装应垂直，无偏斜扭曲现象，补偿绳排布整齐、正确，补偿绳与其他连接件不得相磨。补偿绳应滑动正常不应有卡制现象。
