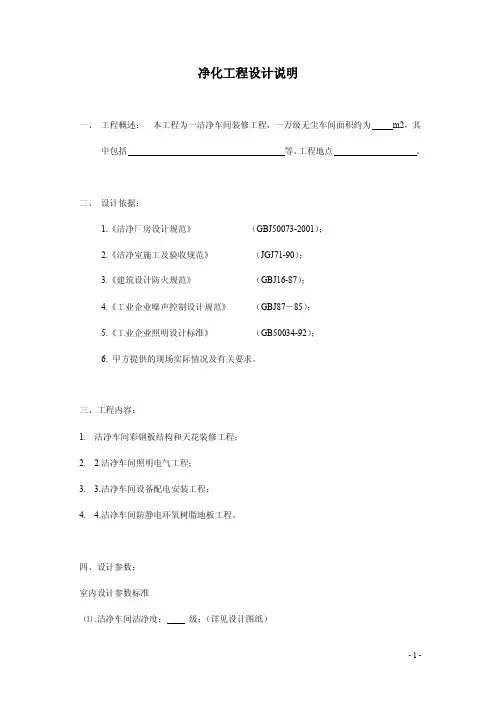

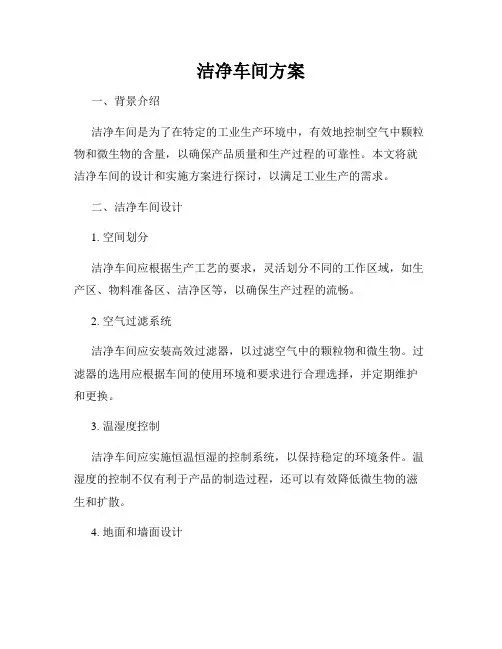

洁净厂房设计说明模板
一、工程概述：本工程为一洁净车间装修工程，一万级无尘车间面积约为m2，其
中包括等。工程地点。
二、设计依据：
1.《洁净厂房设计规范》（GBJ50073-2001）；
2.《洁净室施工及验收规范》（JGJ71-90）；
3.《建筑设计防火规范》（GBJ16-87）；
4.《工业企业噪声控制设计规范》（GBJ87－85）；
5.《工业企业照明设计标准》（GB50034-92）；
6.甲方提供的现场实际情况及有关要求。
三、工程内容：
1.洁净车间彩钢板结构和天花装修工程；
2. 2.洁净车间照明电气工程；
3. 3.洁净车间设备配电安装工程；
4. 4.洁净车间防静电环氧树脂地板工程。
四、设计参数：
室内设计参数标准
⑴.洁净车间洁净度：级；（详见设计图纸）
⑵.洁净车间温度：
⑶.洁净车间湿度：
⑷.照度：洁净车间为：
⑸.洁净车间噪声：
⑹.吊顶高度：
五、结构装修：
⑴.清洗房、物料房、配胶房等围护隔断和天花采用50mm厚的聚苯乙烯加芯彩钢板，吊顶高度为米。（详见设计图纸）
⑵.洁净车间内采用铝合金彩钢板单门、双门。（详见设计图纸）
⑶.人员进入洁净区必须经过换鞋间、更衣室、缓冲间进入。
⑷.洁净车间的地面采用防静电环氧树脂地板。
六、供电照明：
(1).洁净车间区域照明灯具均采用吸顶式净化灯。
⑵.固定设备穿管敷线，活动设备现场动力箱配电。
⑶.设事故照明、指示照明。
⑷.配电系统采用TN-S系统（三相五线制），电源电压380/220V.50Hz，单相插座回路加装漏电保护器。
净化。不同的净化等级，主要是依靠单位时间内所送风量的不同来表现的。
■美国联邦标准（USA Federal Standard）209E（1992年）洁净度级别粒径(um)
■中国药品生产洁净室（区）的空气洁净度标准洁净度级别尘埃最允许数/平方米■基于≥0.5um粒径的各国洁净度等级近似对照表
■洁净室及洁净区空气中悬浮粒子洁净度等级
洁净室的要求
洁净室是根据需要对空气中尘粒、微生物、温度、湿度、压力和噪音进行控制的密闭空间。洁净室中的洁净工作区是指洁净室内离地0.8-1.5m高度的区域。根据洁净室洁净度不同，生产区域可分为一般生产区、控制区、洁净区、无菌区。一般生产区：没有洁净度要求的工作区，如注射剂成品检漏、灯检、印包等。控制区：洁净度要求为10万级或30万级的工作区，如原料的称量、配液、精制、洗涤等。洁净洁净区：洁净度要求为1万级的工作区，如灭菌安瓿的存放、小容量注射剂的灌封等。
无菌区：洁净度要求为100级的工作区，一般是1万级环境下的局部100级，如粉针的灌装、输液的灌封、供角膜创伤用的滴眼剂的制备等。
1、建筑要求洁净室环境应安静，周围空气洁净干燥，室外场地宽敞，并与锅炉房、
生活区有一定距离，室内应装有洁净空调系统，进入的空气须滤过和消毒。所有电气设备、通风、工艺管道、照明灯等均应全部嵌入夹墙内，以免积尘和粘附细菌。墙壁与房顶及地面连接处均应砌成弧形，以便冲洗。室内面积不宜过大。地面用环氧树脂，墙壁应平直、光滑、无缝隙、不易剥落、耐湿。窗应采用密闭的双层玻璃。
2、室内布局要求洁净室应按工艺流程顺序布局，并规定人流和物流两条路线。室外
必须设有走廊和足够的缓冲间和传送橱，避免重复往返，以免原材料、半成品交叉污染
与混杂。
其基本原则如下：
（1）洁净室内的设备布置尽量紧凑，以减少洁净室的占地面积；
（2）洁净室一般不安装窗户，有窗时则不宜临窗布置，尽量布置于厂房的内侧或中心部位；（3）相同级别的洁净室尽量安排在一起；
（4）不同级别的洁净室应设隔门，并由低级别向高级别安排，相邻房间有压差（10Pa左右），门的开启方向朝着高级别的洁净室；
（5）洁净室的门窗要求紧闭，人、物进出口必须安装所闸，安全出口开启方向朝操作人员安全疏散方向；
（6）洁净室的照度按GMP要求不低于300lx；
（7）无菌区的紫外灯安装在无菌区上侧或入口处。
3、（1）对人、物要求操作人员进入洁净室前必须洗手、洗脸、沐浴，更衣、帽、鞋，空气吹淋（风淋）等；着专用工作服，并尽量盖罩全身。凡在洁净室使用的原料、仪器、设备等在进入洁净室前均需清洁处理，按一次通过方式，边灭菌边利用各种传递带、传递窗或灭菌柜将物料送入洁净室内。
（2）洁净室的空调系统洁净室的空调系统对保证无菌制剂的质量关系很大，凡进入室内的空气均须经过严密滤过、去湿、加热等处理，成为无尘、无菌、洁净、新鲜的空气，并能调节室内的温度与湿度。空调系统可除去98%以上的尘埃，但仍达不到理想洁净度的要求。如要达到更高的洁净度，只有采用空气净化技术。
工业厂房中的建筑防火设计 建筑防火设计是工业厂房设计中的重点内容之一，也是建筑师和项目审核人员从方案到施工图设计整个工程中都必须严格控制的内容。近几年来，经过这几年的建审工作本人发现了一些在设计人员在设计中容易忽视的方面，现针对工业厂房防火设计的重点问题及设计中易忽略的问题作几点总结。 工业厂房的防火设计主要遵循《建筑设计防火规范》（以下简称防火规范）的要求，对于一些有特殊要求的建筑物，如洁净厂房、汽车库等还必须遵循相关规范的要求。设计和审核人员首先必须熟悉规范的各项条文，并正确理解条文内容，在实践中对照运用。可以从以下几点来控制住防火设计的重点问题： 一、正确定义建筑物生产的火灾危险性类别。 这由建筑专业与工艺专业根据厂房的生产性质共同确定。设计人员对生产中使用和产生的物质的特性应有明确的了解。现在设计中往往想尽量压低类别，以加大防火分区的面积或者减少疏散楼梯的数量，这样容易造成设计的反复或对厂房未来的改造造成困难。如某厂房设计时预留大面积区域以用作未来的洁净生产区域，而现在设计的区域中没有洁净区，可按丁类设计，但预留的洁净生产区生产类别都是丙类，而且占厂房面积的大部分，整个厂房应按丙类划分，但本次设计时为了增加疏散距离，减少疏散楼梯数量，却只按丁类要求设计，洁净区投产后必须另外增加疏散楼梯才能满足疏散距离要求。尽管本次设计时说明将来可在室外增加疏散钢梯，但真正改造时增加钢梯会比较困难，对现在的设计要作大量调整。如按防火规范第7.4.5条的规定，室外疏散楼梯周围2m内的墙面上，除疏散门外，不应设其它门窗洞口，这在改造时经常会有困难，在需要增加疏散梯的地方往往有不能取消的门窗。另外对结构专业也增加了一定的难度。只考虑到短期内能降低一些造价，而给发展遗留了许多问题，应该说这样的设计是不可取的。在设计中应该强调据实确定火灾类别，而不应存侥幸心理。 二、按要求确定建筑的耐火等级。 一般工业厂房按二级耐火等级设计的居多。根据防火规范第3.3.4条的规定，特殊贵重的机
电子工业洁净厂房 设计规范
《电子工业洁净厂房设计规范》 3.2.5 单向流和混合流洁净室（区）的的噪声级（空态）不应大于65dB（A），非单向流洁净室（区）的噪声级（空态）不应大于60dB（A）。 4.3.3 1 按火灾危险性分类，甲、乙类的房间与相邻的生产区段或房间之间，或有防火分隔要求时，应设隔墙； 5.4.2 物料净化用室与洁净室（区）之间应设置气闸室或传递窗。 5.5.6 洁净室（区）内设置真空泵时，应符合下列规定： 1 使用油润滑的真空泵应设置除油装置，除油后尾气应排入排气系统； 2 对传输含有可燃气体的真空泵，可燃气体浓度超过爆炸下限的20%时，应设尾气处理装置，在排入排气系统前应去除或稀释可燃气体组分； 3 传输易燃、自燃化学品或高浓度氧气的真空泵，应采用不燃泵油，并应配置氮气吹扫。氮气吹扫控制阀应与生产工艺设备操作系统联锁。 6.2.1 洁净厂房的耐火等级不应低于二级。 6.2.6 在综合性厂房的一个防火分区内，净生产区域与一般生产区域之间应设置不燃烧体隔断设施。不燃烧体隔断设施应符合现行国家标准《洁净厂房设计规范》GB 50073的有关规定。
6.2.7 洁净厂房的安全出口的设置，应符合下列规定; 1 每一生产层、每个防火分区或每一洁净室的安全出口数目,应符合现行国家标准《洁净厂房设计规范》GB 50073的有关规定 2 安全出口应分散布置,并应设有明显的疏散标志;安全疏散距离应符合现行国家标准《建筑设计防火规范》GB 50016的有关规定。安全疏散用门应向疏散方向开启,并应设观察玻璃窗; 3 丙类生产的电子工业洁净厂房,在关键生产设备自带火灾报警和灭火装置以及回风气流中设有灵敏度严于0.01%obs/m的高灵敏度早期火灾报警探测系统后,安全疏散距离可按工艺需要确定,但不得大于本条第2款规定的安全疏散距离的1.5倍。 注：对于玻璃基板尺寸大于1500mm×1850mm 的TFT-LCD厂房，且洁净生产区人员密度小于0.02人/㎡，其疏散距离应按工艺需要确定，但不得大于120m。 6.2.8 洁净厂房的洁净区各层外墙应设置专用消防口，并应符合下列规定： 1 洁净区各层专用消防口的设计，应符合现行国家标准《洁净厂房设计规范》GB 50073的有关规定； 2 洁净厂房外墙上的吊门、电控自动门以及装有栅栏的窗，均不应作为专用消防口。 6.2.9 洁净厂房内有爆炸危险的房间应靠建筑外墙布置，且不得与疏散安全口（楼梯间）贴邻。有爆炸危险的房间的防爆措施、
净化车间洁净度级别地 要求 Document serial number【UU89WT-UU98YT-UU8CB-UUUT-UUT108】

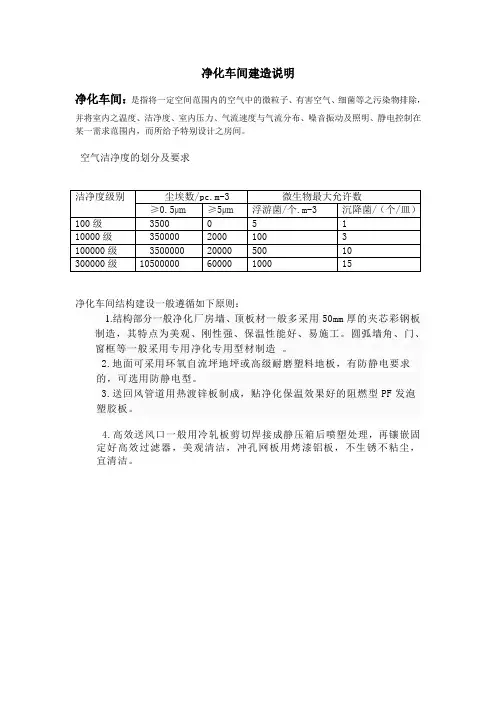

净化车间洁净度级别要求 无尘车间可以分为以下几个级别： 1级这个级别的洁净室主要用于制造集成电路的微电子工业，对集成电路的精确要求为亚微米。 10级这个级别的洁净室主要用于带宽小于2微米的半导体工业。 100级很多人认为，这一级无尘车间是最常用因而是最重要的无尘车间，人们常常错误地将100级无尘车间称为无菌室，以说明“无菌”的或“无尘”的环境要求，100级无尘室可用于医药工业的无菌制造工艺等，这一无尘车间大量应用于，植如体内物品的制造，外科手术，包括移植手术，集成器的制造，那些对细菌感染特别敏感的病人的隔离治疗，比如像骨髓移植病人术后的隔离治疗。 1000级这个级别的洁净室主要用于高质量光学产品的生产，还用于测试，装配飞机蛇螺仪，装配高质微型轴承等。 10000级万级无尘车间用于液压设备或气压设备的装配，某些情况下也用于食品饮料工业，此外，万级无尘车间在医工业中也很常用。
100000级十万级洁净室用于很多的工业部门，比如光学产品的制造，用于较小的元器件制造大型的电子系统，液压或气压系统的制造，食品饮料的生产，医、药工业也常常使用这一级无尘车间。 然而在做无尘车间设计要求应满足产品生产工艺和空气洁净度等级的要求。 进行空间设计时，应仔细考虑生产洁净区与相关的辅助生产区之间的关系，必须使空间布置做到有效、灵活，对于一般的洁净室在吊顶上部或楼面下布置送风、回风和排风管道以及各种水、气、电管线等，需要设置必要的空间于垂直单向流为主的无尘车间，首先应在选择好气流流型、净化空调系统的形式和空调机、空气过滤器的前提下，合理、有效地布置洁净室的空间：在洁净室设计特别是单向流洁净室设计中，气流流型、净化空调设备的选择和布置方案的选择是确定洁净室空间布置的主要因素；在一般建筑设计中，空调机是建筑物的附属设备．它仅仅是补充完善建筑物的功能设备，但在洁净厂房中净化空调设备是实现空气洁净度的主要功能设备。 合理安排、布置生产洁净区，人员净化、物料净化、工艺设备及相应物料供应管线，净化空调系统和各种公用动力设施及其管线等是洁净室空间设计的主要任务。 进行空间设计时，应仔细考虑生产洁净区与相关的辅助生产区之间的关系，必须使空间布置做到有效、灵活，对于一般的洁净室在吊顶上部
GMP净化车间装修施工应符合要求 一、布置合理、紧凑。洁净室或洁净区内只布置必要的工艺设备以及有空气洁净度等级要求的工序和工作室。二、在满足生产工艺要求的前提下，空气洁净度高的洁净室或洁净区宜靠近空气调节机房，空气洁净度等级相同的工序 和工作室宜集中布置，靠近洁净区人口处宜布置空气洁净度等级较低的工作室。 三、净化工程内要求空气洁净度高的工序应布置在上风侧，易产生污染的工艺设备应布置在靠近回风口位置。四、净化工程应考虑大型设备安装和维修的运输路线，并预留设备安装口和检修口。 GMP净化车间噪声控制设计净化工程内的噪声级，应符合下列要求： 一、动态测试时，净化工程内的噪声级不应超过70分贝A。 二、空态测试时，乱流净化工程内的噪声级不宜大于60分贝A；层流净化工程内的噪声级不应大于65分贝A。 注： （1）由于技术经济条件限制，或噪声大于70分贝A对生产无影响时，噪声级可适当放宽，但不宜大于75分贝A； （2）上述噪声级是指在室内每一个工作点人耳位置（人离开）的测量值。对于变动噪声，则取相同位置处在一个 正常工作日内的等效连续声压级。 a、净化工程内的噪声频谱限制，应采用倍频程声太级；各频带声压级值不宜大于1的规定。 b、净化工程的平、剖面布置，应考虑噪声控制的要求，其围护结构应有良好的隔声性能，并宜使各部分隔声量相 接近。 c、净化工程内的各种设备均应选用低噪声产品。对于辐射噪声超过洁净室允许值的设备，应设置专用隔声设施(如 隔声间、隔声罩等)。 d、净化工程内的净化空气调节系统噪声超过允许值时，应采取隔声、消声、隔声振等控制措施。除事故排风外， 应对洁净室内的排风系统进行减噪设计。 e、净化空气调节系统，根据室内噪声级的要求，风管内风速宜按下列规定选用： （1）总风管为6～10米/秒。 （2）无送、回风口的支风管为6～8米/秒。 （3）有送、回风口的大风管为3～6米/秒。 f、净化工程内的噪声控制设计必须考虑生产环境的空气洁净度要求，不得因控制噪声而影响洁净室的净化条件。GMP净化车间振动控制设计 1、净化工程和周围辅助性站房内有强烈振动的设备(包括水泵等)及其通往洁净室的管道，应采取积极隔振措施。 2、对净化工程厂房内外各类振源，应测定其对净化工程厂房的综合振动影响。如受条件限制，也可根据经验对综 合振动影响进行评价。并应与精密设备、精仪器仪表的允许环境振动值进行比较，以确定对其采取必要的隔振措施。 3、精密设备、精密仪器仪表的隔振措施，应考虑减少发生量、保持净化工程内合理的气流组织等要求。当采用空 气弹簧隔振台座时，应对气源进行处理，使其达到净化工程内的空气洁净度等级。 GMP净化车间装修方案 GMP净 化车间建筑平面布置说明： 建筑平面设置应该属建筑专业的范畴，但由于食品/饮料无菌洁净车间要求人、物分流，并要保持各洁净操作间 的静压梯度，因此，该工程中建筑平面要求具备以下几点： 1、各净化操作间集中设置独立前室为气闸，气闸室与各操作间同时相通，确保低洁净区的空气不向高洁净区渗透。 2、实验室的人流经过更衣室更衣换鞋→清洗间洗手→缓冲间→风淋室→各操作室。 3、食品饮料无菌车间物流由外走廊经过机械连锁自消毒传递窗，消毒后进入缓冲走廊后再经过传递窗进入各操 GMP净化车间结构根据《洁净厂房设计规范》车间的墙体和吊顶必须采用不产尘、不积尘表面平滑的材料施工， 并且不能在车间中存在死角。采用净化厂房施工专用彩板，基板顶板采用宝钢0.4的钢板，芯材密度达到14kg/m3, 铝材采用净化专用铝型材，为提高净化间的使用寿命，并达到美观大方的效果，所有铝型材进行电泳处理。 GMP 净化车间地面地面采用溶剂型环氧树脂，强度C20以上，表面密实，无起沙、空鼓、裂缝。颜色艳丽，防静电性 能恒久不变，可承受中等以下载荷，耐高温。在满足使用的基础上，可以起到装饰的作用，耐磨、耐洗刷、防尘、 防滑、性能优良，颜色和光泽均匀一致。 GMP净化车间之通风空气净化设备洁净厂房设计，按照规范要求，设 计送回风系统。机房设在厂房顶侧(根据实地情况，可采用单元式净化系统的，不用设机房)，各送回风循环风管在 技术夹层内与空调机组连接成系统。送回风管道采用优质镀锌钢板，经风阀软连接。镀锌钢板风管现场制作。
设计说明 一、工程概述： 本工程为——洁净实验室的净化设备安装及装修工程，洁净实验室面积为138m2，其中包括更衣间、缓冲间、实验室等辅助间。工程地点在北京市密云。 二、设计依据： 1.《洁净厂房设计规范》（GBJ50073-2001）； 2.《洁净室施工及验收规范》（JGJ71-90）； 3.《暖通风与空气调节设计规范》（GBJ19-87）； 4.《建筑设计防火规范》（GBJ16-87）； 5.《工业企业噪声控制设计规范》（GBJ87－85）； 6.《工业企业照明设计标准》（GB50034-92）； 7. 业主提供的现场实际情况及有关要求。 三、工程内容： 1.洁净实验室彩钢板结构和天花装修工程； 2.洁净实验室净化通风工程； 3.洁净实验室照明电气工程； 4.洁净实验室PVC地板工程。 四、设计参数： 室内设计参数标准 ⑴.洁净实验室洁净度：万级、十万级；（详见设计图纸） ⑵.洁净实验室温度：24正负2 ⑶.洁净实验室湿度：60% ⑷.照度：洁净实验室为250 Lx-300 Lx，更衣室、缓冲区域为 150 Lx -200Lx ，； ⑸.洁净实验室噪声：净化区≤65dB(A)； ⑹.吊顶高度： 2.5m
⑺.室内正压：净化房间与普通空调房间保证正压＞10Pa；非净 化空调房间与室外保证正压＞5Pa； ⑻.空调净化系统的新风量是为维持室内正压并且应满足室内 工作人员的卫生要求二者中取其中的大值。 五、设计说明： 1、空调系统： （1）空调主机系统： 本设计千级洁净车间采用原结构的空调机，其制冷量为：10 Kw，以供应洁净实验室的温度和湿度要求。空调机组根据现场实际设置于夹层内，外机根据现场实际设置于室外。 （详见设计图纸） （2）净化通风系统： 本工程万级洁净实验室净化系统采用一台4000风量的加压分风机组，对洁净车间内进行加压送风，洁净空气通过送风管道送至洁净车间，再经过末端的带高效过滤器的送风口送入洁净车间内。 （详见设计图纸） 2、净化系统： ⑴.本工程净化系统是经过粗效过滤的新风及回风进入初效过 滤段，经空调机冷却、过滤和中效加压风柜的加压，通过送 风管道及高效送风口送入洁净实验室。 （详见设计图纸） ⑵.各种过滤器性能要求如下： 初效：粒径≥5μm，大气尘效率>60% (G4)； 中效：粒径≥1μm，大气尘效率>85% (F8)； 高效：粒径≥0.5μm，大气尘效率>99.99% 。 3、气流组织： 顶送侧下回（紊流）；
浅谈工业建筑设计的几个要点 浅谈工业建筑设计的几个要点 【摘要】工业建筑是为生产产品提供工作空间场所的建筑物,是为满足生产活动需要的建筑类型。工业建筑作为工业革命的产物,是一种直接服务于工业生产的建筑类型,曾为推动工业生产的发展做出过重要的贡献。本文对工业建筑设计进行分析，并探讨解决的措施。 【关键词】工业建筑；建筑理论；建筑设计；常见问题；解决对策 中图分类号： TU2文献标识码： A 设计是工程建设龙头,施工、监理都以设计图纸为中心展开,设计起着关键性的作用。目前国内建设的现状是工期紧,任务重,导致设计人员整天忙于完成设计任务,无暇认真研究新规范,学习新技术、新材料,不能很好的了解现场实际施工情况,结果导致部分设计现场施工 很难实现或带来其它问题。 一、工程施工中原材料和质量的控制 原材料是任何工程中都需要重点控制的关键因素，因为材料的特殊性，因此对材料质量的控制成为施工质量控制措施的重点。原材料的质量控制，施工用材料应当资质齐全，具备质量说明书，品种、规格、性能等都应当按照设计并符合相关的国家标准。在材料到达现场后，在施工前应当对材料进行必要的检测或者试验，以此保证材料的基本性能符合设计的要求，必要的检测手段有：理化检测、无损检测等。原材料的变形控制。质量控制中首先从审查开始，应对图纸进行必要的会审和交底，施工图是施工的主要依据，工程开始前必须组织施工人员对图纸进行审议和技术交底，同时按照施工图对技术条件、人员、设备条件等进行了解，如出现遗漏或准备不足的应当及时调整。质量和材料的验收，此项目虽然有材料检测环节作为保障，但是在施工前安装前还需要对材料和构件进行必要的检查，保障质量。 二、建筑设计说明部分存在的问题 1.装饰做法光是文字说明表达不完整。最好是有各种材料做法一

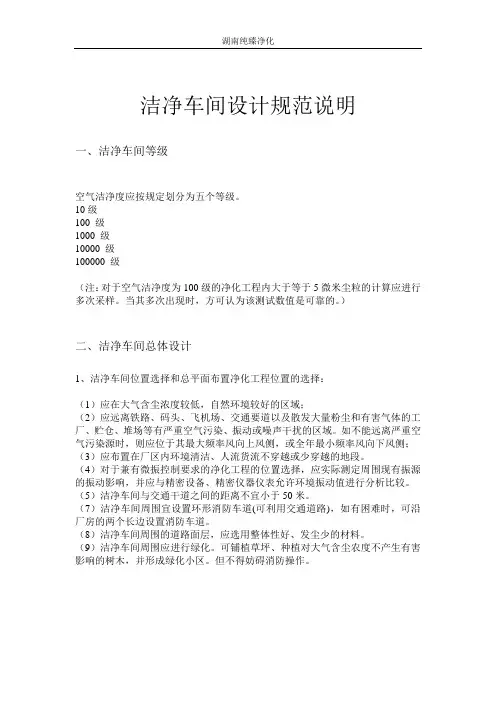

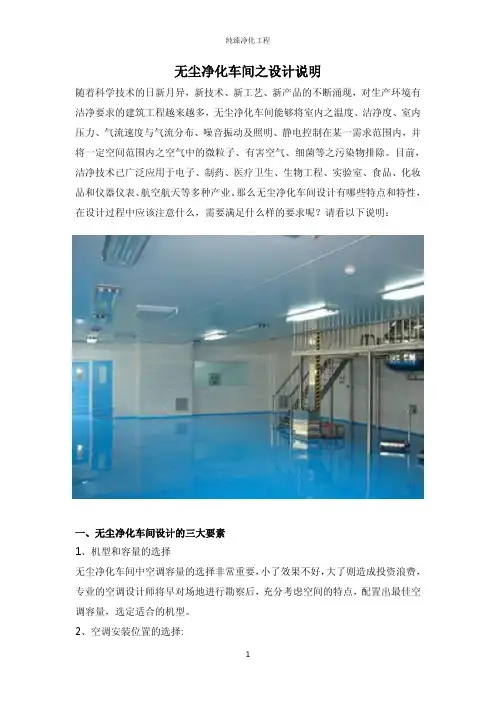

无尘车间设计规范要求（最全） 随着全球经济一体化的进程，我国的企业不仅同国内的企业展开激烈的竞争，而已还要跟国外企业展开更为广阔更为激烈的竞争，所以我们现在的企业不得不进行转型、升级、创新，因为只有这样我们才能生存。而在这种商业环境下，洁净技术将被我们越来越重视，因为洁净厂房不仅能保证工作人员身体健康，而且对产品的质量、精度、成品率、稳定性等都有显著作用。 一、无尘车间设计的相关政策方针 无尘车间设计必须贯彻执行国家的有关政策方针，必须做到技术先进、经济合理、安全适用、保证质量、节约环保等要求。洁净厂房设计应为施工安装、测试、维护管理和安全运行创造必要的条件，应符合现行的国家标准、规范的有关要求。 二、空气洁净度等级 无尘车间空气洁净度等级的检验，应以动态条件下测试的尘粒数为依据。洁净厂房空气洁净度的测试，应符合如下表规定：
注：对于空气洁净度为100级的洁净厂房内大于等于5微米尘粒的计算应进行多次采样。以保证测试数值是可靠的。 三、无尘车间总体设计 无尘车间位置的选择，应根据需要、经济等比较后确定： 一、应在大气含尘浓度较低，自然环境较好的区域； 二、应远离铁路、码头、飞机场、交通要道以及散发大量粉尘和有害气体的工厂、贮仓等有严重空气污染、振动或噪声干扰的区域。 三、应布置在厂区内环境清洁、人流货流不穿越或少穿越的地段。 四、还有洁净厂房最大频率风向上风侧有烟囱时，洁净厂房与烟囱之间的水平距离不宜小于烟囱高度的12倍，洁洁厂房与交通干道之间的距离不宜小于50米。洁净厂房周围应进行绿化，可铺植草坪、种植对大气含尘农度不产生有害影响的树木，并形成绿化小区。但不得妨碍消防操作。 四、无尘车间噪声控制 无尘车间内的噪声等级应符合下列要求： 一、动态测试时，洁净厂房内的噪声级不应超过65分贝A。 二、空态测试时，乱流洁净厂房的噪声等级不宜大于58分贝A，层流洁净厂房的噪声级不应大于60分贝A。 三、无尘车间的平、剖面布置，应考虑噪声控制的要求，其围护结构应有良好的隔声性能，并宜使各部分隔声量相接近。 四、无尘车间内的各种设备均应选用低噪声产品。对于辐射噪声超过洁净厂房允许值的设备，应设置专用隔声设施(如隔声间、隔声罩等)。 五、净化空气调节系统噪声超过允许值时，应采取隔声、消声、隔声振等控制措施。除事故排风外，应对洁净厂房内的排风系统进行减噪设计。 六、无尘车间的噪声控制设计必须考虑生产环境的空气洁净度要求，不得因控制噪声而影响洁净厂房的净化条件。

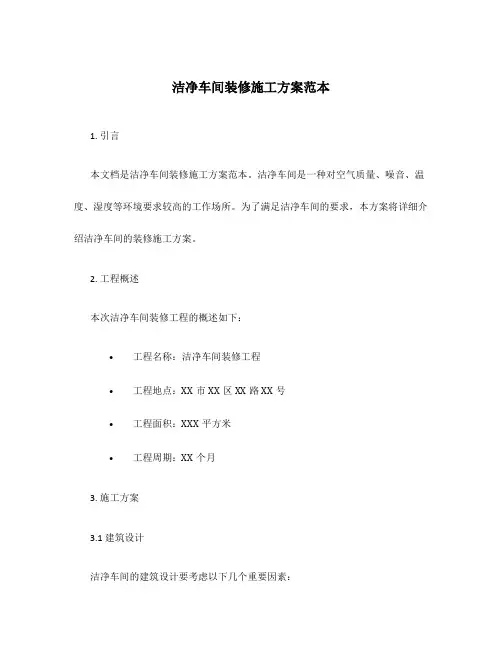

无尘车间装修施工注意事项及要求 随着全球经济一体化的进程，我国的企业不仅同国内的企业展开激烈的竞争，而已还要跟国外企业展开更为广阔更为激烈的竞争，所以我们现在的企业不得不进行转型、升级、创新，因为只有这样我们才能生存。而在这种商业环境下，无尘车间将被我们越来越重视，因为无尘车间不仅能保证工作人员身体健康，而且对产品的质量、精度、成品率、稳定性等都有显著作用。下面美克威尔就针对无尘车间装修施工的要求以及注意事项为大家简单的介绍下，希望对各位有所帮助！ 无尘车间装修施工项目: 1 、隔墙板：包括窗户、门, 材料是彩钢板，但彩钢板的夹芯有很多种。 2 、天花吊顶：包括吊杆、纲梁、天花板格子梁，材料一般是：彩钢板与无尘板。 3 、照明器具：采用无尘专用灯具。 4 、无尘车间制作主要包括天花吊顶、空调系统、隔断、地面、以及照明灯具。 5、地板：高架地板或防静电PVC地板或环氧树脂地板。 6、空调系统：包括主机、风管、过滤器系统、FFU等。 电气工程施工要求: 1 、洁净空调配电、照明配电和其他设备配电应单独控制。 2 、网线、墙上设备电源利用原有线路，配电箱、插座、照明开关和网络面板均为暗装。 3 、洁净室应根据生产要求提供足够的照明，在施工前要进行复核。 4 、每个单独区域照明灯开关应单独控制。 5 、灯具安装应易于清洁。 6 、室内洁净灯具安装完毕，应该及时清扫。 无尘车间净化装修施工要求: 1、地面处理做自流平地面处理，铺设2mm厚PVC地板。 2、根据GMP规范要求，洁净室在设计和安装时应考虑使用中避免出现不易清洁的部位，本工程在进行净化装修时，门窗安装与建筑、净化空调、各种管线、照明灯具的结合部位缝隙要密封处理。 3 、所有的配件、隔墙、吊顶的固定和吊挂件只能与主体结构相连，不能与设备和管线支架交叉混用，防止因微震引起装饰材料松动和灰尘脱落。 4 、建筑装饰和门窗的缝隙应在正面密封。 5、根据GMF认证检查标准，室内装修要符合下列要求： a. 应选用气密性良好，且在温度和湿度等变化作用下变形小的材料。 b. 墙壁和顶棚表面应光洁、平整、不起灰、不落尘、耐腐蚀、耐冲击、易清 洗，减少凹凸面。墙、地面相接处做成半径等于50mm勺圆角。壁面色彩要和谐、雅致，并便于识别污染物。
文件编号：2020年4月 净化车间空调工程设计方案版本号： A 修改号： 1 页次： 1.0 编制： 会签： 审核： 批准: 发布日期： 实施日期：
净化车间空调工程设计方案 目前全球的塑料化工制品市场对能够满足洁净度等级的产品需求正在迅速增长。过去，只有用于医疗、制药、化妆品和生物技术领域中的产品才被要求在生产中必须达到特定的洁净室标准，但如今这一范围已被扩大到包括汽车和光学媒质行业所需的几乎所有塑料部件，而且产品所要求的洁净度等级也变得日趋严格。 一、工程概况 空调净化工程 生产车间内有最先进的光盘生产线，其生产规模在全国也首屈一指。它以塑料为原料，以每2秒制成一张光盘的速度生产DVD光盘(内含有数据信息)，再经封面印刷后形成投放市场销售的DVD光盘成品。其生产线工艺为国外引进技术，十分先进，共引进10条生产线；每条生产线为一独立生产光盘的成套设备，整个生产车间全天24小时连续不间断运行，以其高产出率、高质量的dvd光盘，创造了良好的经济效益和社会效益，丰富了国内信息产业文化市场。根据《建筑设计防火规范》要求及工艺生产中的使用原料性质，该厂房属戊类火灾危险性生产厂房。 二、设计参数 该光盘生产车间总建筑面积2963m2，主生产车间面积1845m2，辅助生产车间面积1118m2，层高4。3m。生产车间洁净区空调面积为1465m2，设计参数为： 压盘车间t=22℃±2℃φ=50%±5%7级洁净度 印刷车间t=22℃±2℃φ=50%±5%7级洁净度 舒适空调区t=18-26℃φ=50-60%无级别
三、冷源系统设计 1、设备概要 冷水机组：螺杆式，额定制冷量：615kw，两台，一用一备 冷却塔：超低噪声逆流式，水量200m3/h，两台，一用一备 水—水换热器：波纹板式，换热量175kw四台，两用两备 2、冷源水系统 A、根据生产工艺设备提供的各项参数，计算出总冷负荷为598kw。光盘生产线中一个重要的工艺要求是全天24小时不间断运行，冷源系统的安全、可靠运转是此要求得以实现的前提和保障。因此冷源各设备的配置均按一用一备考虑，确保设备可靠连续运转的同时又能降低设备的疲劳磨损，延长使用寿命。 B、冷水机组制备出冷冻水(7℃)，进入分水器后分为三组供水管路引出，分别送至净化空调末端设备、舒适性空调末端设备、水—水换热器三个空调冷冻水用水点，发生热湿交换后又由三组回水管路汇集于集水器，再经水泵加压送入冷水机组，形成冷冻水循环。冷冻水系统定压采用密闭膨胀水箱定压补水方式。冷却塔与其它冷源设备同置于室外设备房的地坪上，用钢筋混凝土基础架高，集水盘底部略高于冷却水泵进水管，使水泵进水管始终保持满管流；风机出风口装设导流消声弯头。 四、恒温、恒湿洁净空调系统设计 1、空调系统方式 光盘生产车间洁净空调系统的主要目的是控制生产车间内空气中的尘埃粒子数，确保光盘生产环境的洁净度，提高产品合格率及质量。因此根据光盘生产的两个主要工艺流程，分别设置两个独立的洁净空调系统：压盘车间空调系统和印刷车间空调系统。两系统分设各自的末端空气处理设备。 2、空调系统的划分 1> 采用全空气净化空调系统。系统流程图。系统设组合式空调机组一台(送风机的电机一用一备)，空气处理过程为：新风-与回风混合-初效过滤-表冷-电加热-电加湿-送风-中效过滤-高效过滤送风口-室内。 2> 生产车间吊顶上设带有高效过滤器的匀流孔板送风口，内墙回风柱下方设
医药工业洁净厂房设计规范 GB/T14294-1993 主编部门：国家医药管理局上海医药设计院 批准部门：国家医药管理局 施行日期：１９９７年１月１日
编制说明 为在我国医药行业深入实施ＧＭＰ，适应医药工业洁净厂房建设的需要，国家医药局推行ＧＭＰ.ＧＳＰ委员会设计规范专业组决定组织编写《医药工业洁净厂房设计规范》。 本规范由上海医药设计院主编，缪德华同志执笔，武汉医药设计院、重庆医药设计院等单位参与。在编写过程中广泛眚注医药行业内有关方面意见，并先后数次组织医药设计单位和大中型骨干企业的专家进行了认真的讲座修改，由局推行ＧＭＰ.ＧＳＰ委员会寓言并原则通过。之后，局综合经济司（原局计划）就规范主要内容向卫生部药政局、药品监督办公室的领导、专家征询了意见并得到了他们的理解和支持。在此基础上，局ＧＭＰ设计规范专业组对本规范作了修改定稿。 本规范编制工作结合国内外ＧＭＰ的进展和医药工业洁净厂房建设、使用的实践经验，提出了我国医药工业洁净厂房设计的基本要求。各单位在新建、改建和扩建的工程设计中遵照执行。并认真总结经验，提出修改意见，以使本规范日臻完善。 国家医药管理局 第一章总则 第1.0.1条为了贯彻执行国家《药品生产质量管理规范》（以下简称ＧＭＰ），提出符合ＧＭＰ要求的生产厂房、设施及设备的设计要求，特制订本规范。 第1.0.2条本规范适用于新建、改建和扩建的医药制剂、原料药和药用辅料的精制、干燥、包装工序，直接接触药品的药用包装材料、无菌医疗器械等医药工业洁净厂房的设计。 第1.0.3条医药工业洁净厂房诉设计必须贯彻国家有关方针、政策。做到技术先进、确保质量、安全实用、经济合理，符合节约能源和保护环境的要求。 第1.0.4条医药工业洁净厂房的设计，既要满足当前产品生产的工艺要求，也应适当考虑今后生产发展和工艺改进的需要。 第1.0.5条在利用原有建筑和设施进行洁净技术改造时，可根据生产工艺要求，从实际出发，充分利用现有的技术设施，符合因地制宜的原则。 第1.0.6条医药工业洁净厂房的设计应为施工安装、维护、管理、检修、测试和安全运行创造必要的条件。 第1.0.7条医药工业洁净厂房的设计除应执行本规范外，还应符合现行的国家标准、规范和规定的有关要求。 第二章生产区域的环境参数 第一节一般规定 第2.1.1条为了保证医药产品生产质量，防止生产环境对产品的污染，生产区域必须满足规定的环境参数标准。 第2.1.2条医药工业洁净室和洁净区应以微粒和微生物为主要控制对象，同时还应对其环境的温度、湿度、新鲜空气量、状差、照度、噪场院等参数作出必要的规定。 第2.1.3条环境空气中不应有不愉快气味以及有碍药品质量和人体健康的气体。
手术室装修工程技术规范及 要求 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
手术室装修工程技术规范及要求 1、总体说明： 牟定县人民医院住院综合楼净化工程，包括洁净手术部和ICU病房及辅助用房。手术部和ICU病房及辅助用房设在六层，建筑面积1158㎡。手术部、ICU净化空调机组等设备设屋顶。 2、工程内容： 标准洁净手术室1 间、一般洁净手术室2间（其中一间带正负压）、准洁净手术室1间，十万级洁净走廊及相关辅助用房，三十万级清洁走廊、麻醉苏醒，污物走廊及办公用房的装修。ICU病房按准洁净手术室房间标准装修。 3、技术要求： 设计原则： 手术室的净化及装修工程应符合《医院洁净手术部建设标准》，并符合国家现行的有关标准、规范的规定，设
计要体现技术、设备的先进与经济实用相结合的原则，同时兼顾美观和维修方便，能确保运行安全可靠。 技术标准： 本工程所有的设备和材料所涉及的设计标准、规范，产品标准、规范，工程标准、规范，验收标准、规范等必须完全符合中华人民共和国相应的标准和规范。主要包括： 综合医院建筑设计规范(JGJ49-88) 军队医院洁净手术部建筑技术规范（YFB001-1995） 医院洁净手术部建设标准（卫生部主编、建设部及计委颁布2000年10月1日执行） 医院洁净手术部建筑技术规范（GBJ50333-2002） 洁净室施工及验收规范（GBJ71-90） 采暖通风与空气调节设计规范(GBJ19-87) 通风与空调工程施工质量验收规范（JB50234-2002）民用建筑电气设计规范（JGJ/T116-92） 建筑给排水设计规范（GBJ15-88） 高层建筑设计防火规范（GB50045-95） 同时参考国家最新的标准与规范及国外先进的有关技术规范。
洁 净 室 空 调 设 计 方 案 2016年11月2日 目录 一、设计依据 0 项目地点及气象参数 0 相关规范、标准 0 其它已知条件 0 二、系统分析及参数计算 (2) 系统分析 (2) 空调箱相关参数计算 (2)
恒温恒湿净化空调箱设备选型表 (3) 主机选型 (3)
一、设计依据 项目地点及气象参数 使用地点：上海市； ○1室外条件 2 相关规范、标准 1、洁净厂房设计规范（GB50073-2013）； 2、洁净室施工及验收规范（GB50591-2010）； 3、采暖通风与空气调节设计规范（GB50019-2003）； 4、通风与空调工程施工及验收规范（GB50243-2002） 5、业主提供相关资料； 其它已知条件 ○1该洁净区面积为*8=53m2，吊顶以下高度为3m；
○2业主未提供该区域工艺设备功率、照明功率及人员数量，初步冷负荷指标按200w/m2计算； ○3本次方案按洁净区净化等级为100K设计； ○4工艺排气量为4*150=600m3/h； ○5洁净区采用+5Pa微正压。
二、系统分析及参数计算 系统分析 ○1该洁净区由空调系统来完成恒温、恒湿及净化功能。夏季最大冷负荷及除湿量、冬季计算最大热负荷及加湿量、净化（采用初、中效过滤器）等均是由空调 系统来完成的，其中初效过滤效率35%、中效过滤效率95%。 ○2洁净区空调形式采用AHU+ 初中效过滤器+排气形式（沿用原有排气设备，本次不涉及），详见洁净空调示意图。 空调箱相关参数计算 ○1空调箱机外余压：根据现场风管最不利环路及过滤要求来确定，经估算空调箱机外余压300Pa。 ○2循环风量、冷负荷及除湿的确定：循环风量按洁净室100K等级15次/h及按冷量计算风量二种方法取大值；总冷量包括：新风降温除湿冷量及混合风处理至 送风状态所需冷量（即表冷器冷量）；新风除湿由表冷器承担，露点控制在 14℃。 ○3热负荷、加湿量的确定：热负荷按冬季混合状态点与冬季送风状态点焓差计算；加湿量按冬季混合状态点与送风状态点含湿量差值计算。 ○4下表图为参数计算表、流程图、冬夏季状态点参数表及冬夏季id图
第十六章单层工业厂房设计 学习目标和要求： 1、了解单层厂房平面设计的基本内容掌握生产工艺、运输设备与平面设计的关 系。 2、着重掌握厂房高度确定的原则和方法，了解各种采光天窗的主要特点。 3、了解厂房使用功能对厂房立面的影响以及单层厂房立面处理常采用的手法。 第一节单层厂房平面设计 一、总平面对平面设计的影响： 1、厂区人流、货流组织对平面设计的影响： 厂区人流、货流组织具体表现为原材料，成品和半成品的运输及人流进出厂路线的组织。合理的设计布局不仅方便使用，而且可以大大提高劳动生产率，减少工人的劳动强度，降低工伤事故的发生率。厂区人流、货流组织会直接影响厂房平面设计中门的位置、数量、尺寸等。 2、地形的影响： 厂区地形对厂房平面形式有着直接的影响，特别是在山区建厂，为了减少土石方工程量，节约投资，加快施工进度，只要工艺条件允许，厂房平面形式应根据地形条件做适当调整。 3、气象条件的影响： 厂区所在地区的气象条件对厂房的平面形式和朝向有很大的影响。 在炎热地区，为使厂房有良好的自然通风，并且避免室内受阳光照射，厂房宽度不宜过大，最好采用长条形平面，朝向接近南北向，厂房长轴与夏季主导风向垂直或大于45°。n形、山形平面的开口应朝向迎风面。并在侧墙上开设窗子和大门，大门在组织穿堂风中有良好作用。若朝向与主导风向有矛盾时，应根据主要要求进行选择。 寒冷地区，为避免风对室内气温的影响，厂房的长边应平行冬季主导风向，并在迎风面的墙面上尽量少开门窗。 二、平面设计与生产工艺的关系： 1、生产工艺流程的影响： (1) 、直线布置： 这种布置方式适用于规模不大，吊车负荷较轻的车间。采用这种布置的厂房平面可全部为平行跨，具有建筑结构简单，扩建方便的优点。但当跨数较少时，会形成窄条状平面，厂房外墙面大，土建投资不够经济。 (2) 、平行布置： 这种布置方式常用于汽车、拖拉机等装配车间，平面也全为平行跨，同样具有建筑结构简单，便于扩建等优点。 (3) 、垂直布置： 这种厂房平面虽因跨间互相垂直，建筑结构较为复杂，但在大、中型车间中由于工艺布置和生产运输有其优越性，故应用也颇广泛。 2、生产特征的影响： 不同性质的厂房，在生产操作时会出现不同的生产特征，而生产特征也会影响厂房的平面设计。有些车间(如机械工业的铸钢、铸铁、锻工等车间)在生产过程中会散发出大量的热量、烟、粉尘等，此时平面设计应使厂房具有良好的自然通风。有些车间(如机械加工装配车间)，生产是在正常的温湿度条件下进行
洁净厂房的防火设计要 求 Document serial number【KKGB-LBS98YT-BS8CB-BSUT-BST108】
第一章洁净厂房的防火设计要求 随着医药、电子、食品等行业的迅速发展，这些行业对厂房、生产工序和生产环境的要求越来越高。洁净厂房作为解决医药、食品、高精密性仪器无菌无尘生产的前提保证，其防火设计不容忽视。一般来说，新建的洁净厂房一般有着严格的消防安全要求控制，往往洁净级别较高对消防安全要求也越高。洁净厂房的防火设计应符合现行消防技术规范标准的要求，但由于洁净厂房内生产工艺的特殊性、洁净室（区）的特殊性，在防火设计上也有一些特殊的要求。 一、火灾危险性分类 洁净厂房内生产工作间的火宅危险性应符合现行国家标准，《建筑设计防火规范》（GB 50016—2014）的有关规定，《洁净厂房设计规范》（GB50073）把洁净厂房的火灾危险分为甲、乙、丙、丁、戊五类，其火宅危险性分类举例见表4-9-1。洁净厂房内，当同一座厂房或厂房的任一防火分区内有不同火宅危险性生产时，该厂房或防火分区内的生产火灾危险性分类应按火灾危险性较大的部分确定。 二、建筑材料及其燃烧性能 洁净厂房的耐火等级不应低于二级。 1）洁净室的顶棚和壁板（包括夹芯材料）应为不燃烧体，且不得采用有机复合材料。顶棚的耐火极限不应低于，疏散走道顶棚的耐火极限不应低于。 2）在一个防火区内的综合性厂房，其洁净生产与一般生产区域之间应设置非燃烧体隔墙封闭到顶。隔墙及其相应顶板的耐火极限不应低于1小时，隔墙上的门窗耐火极限不应低于。穿过隔墙或顶板的管线周围空隙应采用非燃烧材料紧密填塞。 3）技术竖井井壁应为非燃烧体，其耐火极限不应低于1h。井壁上检查门的耐火极限不应低于；竖井内在各层或间隔一层楼板处，应采用相当于楼板耐火极限的非燃烧体作水平防火分隔；穿过水平防火分隔的管线周围空隙，应采用非燃烧材料紧密填塞。 4）洁净厂房的地面材料的燃烧性能应符合现行国家标准《建筑内部装修设计防火规范》（ GB 222—1995）的规定，装修材料的烟密度等级不应大于 50，材料的烟密度等级实验应符合现行国家标准《建筑材料燃烧或分解的烟密度试验方法》（GB/T 8627—2007）的有关规定。 三、防火分区和分隔 为缩短管线距离、减少能耗、提高土地利用率、有利于生产管理，医药工业制剂厂
洁净厂房设计规范 一、静态与动态的定义： 2.0.26静态at-rest 设施已经建成，生产设备已经安装，并按业主及供应商同意的状态运行，但无生产人员。 2.0.27动态operational 设施以规定的状态运行，有规定的人员在场，并在商定的状况下进行工作。 二、空气洁净度等级：8级相当我们说的10万级 三、洁净室温湿度要求： 四、洁净室压差要求： 6.2.2不同等级的洁净室以及洁净区与非洁净区之间的压差，应不小于5Pa，洁净区 与室外的压差，应不小于10Pa。 五、洁净室地漏和地沟的要求： 7.3.3洁净室内的地漏等排水设施的设置应符合下列要求:
1)空气洁净度等级高于6级的洁净室内不应设地漏。 2) 6 级洁净室内不宜设地漏，如必须设置时应采用专用地漏。 3) 等于或高于 7 级的洁净室内不宜设排水沟。 4) 等于或高于7级的洁净室内不应穿过排水立管；其它洁净室内穿过排水立管时不应设检查口。 六、洁净室洁净度检测频率： 附录C洁净室或洁净区性能测试和认证 C1通则 C1.1洁净室或洁净区应监测并定期进行性能测试，以认证该洁净室或洁净区始终符合 本规范的要求。 C1.2洁净室或洁净区性能测试认证工作，应由专门检测认证单位承担，并提交检测报 告。 C1.3测试和认证工作之前，系统应达到稳定运行。测试和监测仪表应在标定证书有效使用期内。 C2洁净室或洁净区性能测试要求 C2.1确认洁净室或洁净区符合本规范要求，应进行三项测试: 1空气洁净度测试 (生物洁净室应进行浮游菌、沉降菌测试)。 2静压差测试。 3风速或风量测试。 三项测试的最长时间间隔分别列于表 C2.1-1、C2.1-2。
Ａ３.1施工组织设计／方案报审表 工程名称：XXXXXXXXXXXXXXX 编号：Ａ３.1 －
江苏省建设厅监制XXXXX有限公司 一期1500吨/年多晶硅项目安装工程
净化装饰施工方案 建设单位审批： 施工单位审批： 审核： 编制：
中国化学工程第六建设公司徐州项目经理部 二○○七年三月 目录 一、工程概况··4 二、施工范围··4 三、施工规范··4 四、装饰施工方案··4 4.1净化彩钢板施工方案··4 4.1.1施工准备 4.1.2作业条件 4.1.3 施工流程 4.1.4技术要求 4.1.5 材料及成品保护 4.1.6高跨吊顶施工作业安全措施 4.2环氧防静电墙面施工方案··6 4.2.1施工条件 4.2.2 基层处理 4.2.3 滚涂封闭底漆 4.2.4 布导静电铜箔网 4.2.5 涂导静电面漆 4.2.6 成品保护 4.2.7 安全措施 4.3 PVC塑胶地板施工方案··7 4.3.1 基层处理
4.3.2 做自流平水泥 4.3.3 施工前准备 4.3.4 放线、涂胶 4.3.5 安装 4.3.6 清洗、打蜡 4.3.7 成品保护 五、管理体系··8 六、施工个专业之间的配合··9 6.1 通风空调工程与各安装工种之间的配合 6.2 土建预留洞及设备基础与安装的配合 6.3 灯具、开关插座、风口安装与金属壁板的配合 6.4 施工用电及场地使用配合 6.5 成品保护的配合 6.6 施工单位与建设单位的配合 七、安全生产措施··10 八、现场文明施工措施··12 8.1 文明施工的重要作用 8.2 文明施工是施工企业各项管理水平的综合反映 8.3 文明施工是现代化施工本身的客观要求 8.4 文明施工是企业管理的对外窗口 8.5 文明施工有利于培养一支懂科学、善管理、讲文明的施工队伍 8.6 文明施工的措施 九、附录·15 9.1 附表一主要机具一览表 9.2 附表二临时用地表 9.3附表三劳动力计划表 9.3 附表四施工主要程序

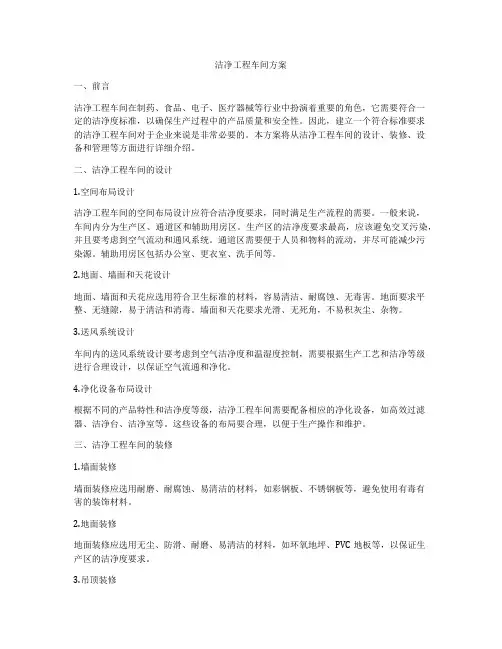

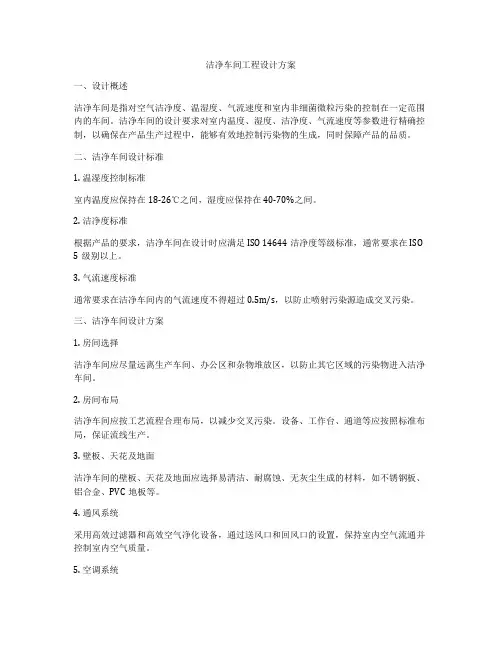

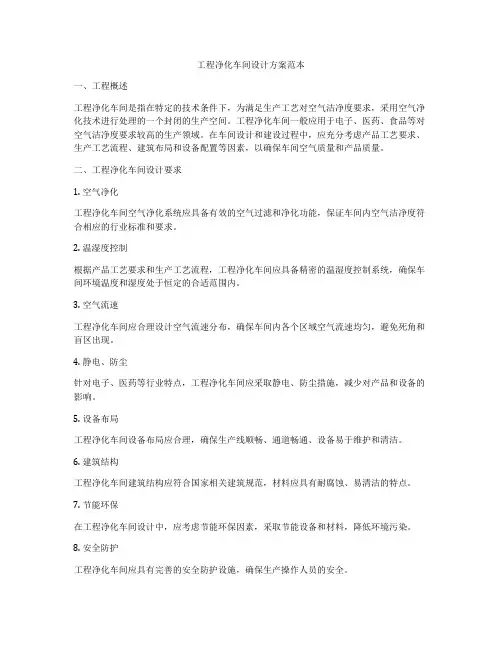

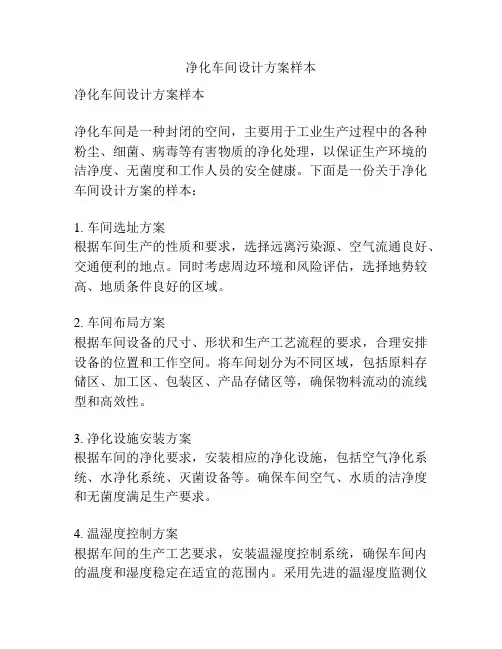

洁净车间设计装修方案 一、工程概述： 本工程为一洁净车间的净化空调安装及装修工程，十万级无尘车间面积约为400m2，其中包括更衣间等辅助车间。 二、设计依据： 1.《洁净厂房设计规范》（GBJ50073-2001）； 2.《洁净室施工及验收规范》（JGJ71-90）； 3.《暖通风与空气调节设计规范》（GBJ19-87）； 4.《建筑设计防火规范》（GBJ16-87）； 5.《工业企业噪声控制设计规范》（GBJ87－85）； 6.《工业企业照明设计标准》（GB50034-92）； 7.业主提供的现场实际情况及有关要求。 三、工程内容： 1.洁净车间彩钢板结构和天花装修工程； 2.洁净车间净化通风空调工程； 3.洁净车间照明电气工程； 4.洁净车间防静电环氧树脂地板工程。 四、设计参数： 室内设计参数标准 ⑴.洁净车间洁净度：十万级 ⑵.洁净车间温度：24±2℃ ⑶.洁净车间湿度：55±5% ⑷.照度：洁净车间为250 Lx-300 Lx，更衣室、普通办公区域为150 Lx -200Lx，； ⑸.洁净车间噪声：净化区≤65dB(A)； ⑹.吊顶高度：2.5m ⑺.室内正压：净化房间与普通空调房间保证正压＞10Pa；非净化空调房间与室外保证正压＞5Pa； ⑻.空调净化系统的新风量是为维持室内正压并且应满足室内工作人员的卫生要求二者中取其中的大值。
五、设计说明： 1、空调系统： （1）空调主机系统： 本设计万级洁净车间采用一台制冷量45匹的水冷恒温恒湿洁净式空调机组，其制冷量为：140Kw，以满足洁净车间的温度和湿度要求。空调机组根据现场实际设置于空调机房内，冷却塔及冷却水泵可根据现场实际设置于室外。 （2）净化通风系统： 本工程万级洁净车间净化系统采用一台45匹水冷恒温恒湿洁净式空调机组，对洁净车间内进行冷却、除湿、初中效过滤及加压送风，洁净空气通过送风管道送至洁净车间，再经过末端的带高效过滤器的送风口送入洁净车间内。 2、净化系统： (1) 本工程净化系统是经过粗效过滤的新风及回风进入空调机 组，经空调机组冷却、除湿、初中过滤和中效加压风柜的加压，通过送风管道及高效送风口送入洁净车间。 (2) 各种过滤器性能要求如下： 初效：粒径≥5μm，大气尘效率>60% (G4)； 中效：粒径≥1μm，大气尘效率>85% (F8)； 高效：粒径≥0.5μm，大气尘效率>99.99%。 3、气流组织： 顶送侧下回（紊流）； 4、结构装修： ⑴. 洁净车间、更衣室内围护隔断和天花采用50mm厚的聚苯乙烯 加芯彩钢板，吊顶高度为2.5米。 ⑵. 洁净车间内采用铝合金彩钢板单门、双门。 ⑶. 人员进入洁净区必须经过换鞋间、更衣室、缓冲间进入。 ⑷. 洁净车间的地面采用防静电环氧树脂地板。
龙源期刊网 https://www.doczj.com/doc/373067772.html, 电子洁净厂房设计要点分析 作者：张钢 来源：《城市建设理论研究》2013年第15期 摘要：随着电子科技不断发展，生产工艺对建筑本身提出了更高的要求，多工序，综合，洁净超大厂房不断出现，针对此类建筑的自身特点，本文以实际设计项目入手详细探讨了此类超大洁净厂房从方案布局到详细设计阶段所需注意的问题及解决措施。 关键词：洁净厂房；节能设计；功能分区；防火设计 中图分类号：TN305.97文献标识码： A 文章编号： 随着科技不断发展，液晶显示技术的不断发展创新，生产工艺对电子洁净厂房也提出了更新更高的要求。建筑本身作为一个容器，是保证生产活动正常进行的重要组成部分，如何实现预定的功能，恰当地处理洁净用房和非洁净用房以及不同洁净等级用房之间的相互关系，创造最优综合效果的建筑空间环境，是设计者任务及目标。本文通过实际项目案例，介绍和分析了电子洁净厂房设计应特别注意的事项及问题的解决办法，为今后类似项目的建设提供一些参考资料。 本项目主要生产的产品为中小尺寸显示器件配套的显示模组。项目建设场地大致呈长方形，东西长约731米，南北宽374米，按功能分为厂前区、生产区、动力及生产辅助区。总平面图中将各种动力用房，辅助用房及玻璃库房围绕主生产厂房布置，使各用房之间联系方便，物流及工程线路短捷顺畅，节约运行成本。各建筑物周围设有环行消防车道，消防通道宽度大于4m，净空大于4.5m，确保消防通道畅通。本期工程场地设有三个出入口：一个主入口，一个辅助人流入口及一个物流入口,实现货物及人员分流，并满足紧急情况下的人员疏散要求。 此类厂房对外部环境要求较高，交通路网设置，水源的供给，绿化状况，空气质量状况，场地振动状况，配套设施情况，都是在选址过程中需要考虑的因素。但是有些时候场地是设计师无法选择的，这就需要我们依据现实环境，做好小环境设计，合理利用现有场地，在满足生产流程的基础上，满足工艺及运输等各种需求的前提下，将各个建构筑物、道路、绿化及其它自然景物进行平面和空间的有机组合，使整个厂区既与城市环境相和谐，又自成系统，整齐美观，全面体现适用、安全、美观和长远发展的总体规划要求。同时要积极布置绿化，增加厂区绿化效果，避免直接暴露地面，采用不起尘的材料铺砌路面，为洁净生产创造良好的外部环境。 主洁净生产厂房位于厂区中部，是项目的核心，该建筑体量及规模巨大，轴线长度 506.25m，宽度186.50m。占地面积74900m2,建筑面积304400m2,洁净生产区为四层钢筋混凝土框架结构，核心生产区柱网尺寸12mX15.6m,屋面采用钢梁+压型钢板+混凝土屋面结构。根据平面功能分为核心生产区、技术支持区，办公区，辅助生产区四部分。
