实验六红外调频/调幅发射接收系统
一、实验目的
1、了解红外编、解码的原理；
2、熟悉调频/调幅接收的原理、方法和频谱；
3、熟悉调频发射机的工作原理。
二、实验内容
1、使用红外系统进行编解码，并在数码管上显示结果；
2、调试调频/调幅接收机电路，接收收音机信号
3、产生88MHz～108MHz的调频信号，实现发射机与接收机的正常通信
三、实验设备
1、20M双踪示波器一台
2、鞭状天线一根
3、带话筒耳机一套
四、实验原理
（一）红外编、解码电路原理
1、红外编码电路
红外编码调制采用编码芯片SC2262IR，典型应用电路如图6－1所示。
图6－1 SC2262IR典型应用电路
该芯片第1～8脚，第10～13脚为地址管脚，共12位。其中，第7、8、10、11、12和13脚还可作为数据管脚使用。
芯片17脚输出的编码信号由地址码、数据码和同步码组成一个完整的码字。每个码字的周期由芯片15脚和16脚所接电阻的大小确定。地址管脚状态不同，芯片17脚输出的码型也不同。即该芯片完成以地址码（数据码）为调制信号的脉宽调制，调制后的信号从芯片17脚所接的红外二极管输出。
2、红外解码原理
本实验采用一体化红外接收器。当红外接收器没有接收到信号时，输出高电平。但由于空间中的许多干扰信号，导致实验时，即使红外发射电路没有发射信号，红外接收器也有杂波输出。一般红外接收器的输出信号波形如图6－2所示。
同步码
A8A10A11
A3A9
A2A7
A0A1A4A5
A6
图6－2 红外接收器输出信号波形
图中，A0~A11分别对应于发射芯片第1～8脚和第10～13脚的状态。这里，记图52－2中A0~A7和A10所对应的波形为11，A8和A11所对应的波形为00，A9所对应的波形为10。则当发射芯片地址管脚接低电平时，解码部分对应输出11；当发射芯片地址管脚接高电平时，解码部分对应输出00；当发射芯片地址管脚悬空时，解码部分对应输出10。
本实验电路，发射芯片第1～8脚（A0～A7）接地，第11脚（A9）悬空，第12脚（A10）接地，第10脚（A8）和第13脚（A11）分别由按键S1（＋）和S2（－）控制，当按键按下时，管脚接高电平，按键不按动时，管脚接低电平。
将解码输出信号给单片机识别处理，可实现通信系统中的相关控制。本实验，单片机一旦识别到A8为00且A11为11，则输出相关控制字给BH1415（调频发射芯片），该芯片识别单片机输出的控制字，将发射载波频率按0.1MHz步进增大。单片机一旦识别到A8为11且A11为00，则输出相关控制字给BH1415（调频发射芯片），该芯片识别单片机输出的控制字，将发射载波频率按0.1MHz步进减小。模块上数码管LED6~LED9（单位为MHz）显示调频发射芯片的发射频率，开机默认为88MHz。
（二）调频/调幅接收系统原理
调频/调幅解调电路由索尼公司生产的CXA1691BM和少量外围元件组成。CXA1691BM既可以接收中波调幅信号，也可接收调频信号。它包含了中放、混频、限幅、鉴频、检波等电路，内部框图如图6－3所示。当开关S1向下拨时，CXA1691BM工作在调幅接收的状态，接收载频范围为535kHz～1605KHz。当开关S1向上拨时，CXA1691BM 工作在调频接收的状态，接收载频范围为88MHz～108MHz。
图6－3 CXA1691BM内部框图
1、调幅接收电路分析
（1）输入回路：调幅波经调幅天线线圈（由L1、C1和四联电容中的1个可调电容组成）进入芯片的第10脚。
（2）调幅本振电路：调幅本振电路由L4、C4、四联电容中的1个可调电容和芯片内部电路组成。
（3）混频、中放和检波
外部调幅波与调幅本振电路产生的本振信号混频得到455KHz的调幅中频信号，此中频信号经中频变压器（T1）耦合到455KHz陶瓷滤波器CF1的输入端。经陶瓷滤波器滤波后的中频信号进入芯片第16脚，即进入中放。
信号经芯片内部中放、检波电路处理后得到解调信号，从芯片的23脚输出。
（4）音频放大
检波输出经C15耦合到芯片的24脚，即音频放大器的输入端。经过芯片内部的音频放大电路后，从芯片的27脚输出，此信号接到耳机电路，即可接收到语音信号。调节RV1可调节语音信号的大小。
2、调频接收电路分析
（1）输入回路
调频波经调频天线（ANT）、带通滤波器进入芯片的第12脚（FM RF IN）。L2、C2和四联电容中的1个可调电容组成选频网络，用于选中某一载频信号。
（2）调频本振电路
调频本振电路由L3、C3、四联电容中的1个可调电容和芯片内部电路组成。
（3）混频、中放和鉴频
经选频网络选中的载频与调频本振电路产生的本振信号混频得到10.7MHz的调频中频信号。此中频信号经C11、R4、R5接到10.7MHz陶瓷滤波器CF2的输入端。经陶瓷滤波器滤波后的中频信号进入芯片第17脚，即进入中放。
信号经芯片内部中放、鉴频电路处理后得到解调信号，从芯片的23脚输出。
（4）音频放大
鉴频输出经C15耦合到芯片的24脚，即音频放大器的输入端。经过芯片内部的音频放大电路后，从芯片的27脚输出，此信号接到耳机电路，即可接收到语音信号。调节RV1可调节语音音量。
3、其它功能说明
在芯片19脚加一调谐指示灯D1，可随时观测接收信号的强度。信号强度越大，芯片19脚输出的电压越小，发光二极管D1越亮，解调信号的质量越高。
4、实验模块使用说明
本实验调幅天线线圈放置在PCB板的反面，调频天线为鞭状天线。开关K5向左拨，则CXA1691BM为调幅接收机，开关K5向右拨，CXA1691BM为调频接收机。四联电容通过大拨盘（黑色）来调节，LED5用于指示调谐程度。语音信号可通过扬声器Speaker或耳机（Phone）接收。当开关K6向左拨时，用扬声器接收；当开关K6向右拨时，用耳机接收。可调电阻（V olume）用于调节语音音量。
（三）调频发射系统原理
1、立体声广播
目前立体声广播普遍采用频率调制来发送，但在调频之前，首先采用抑制载波双边带调制将左右两个声道信号之差（L-R）与左右两个声道信号之和（L+R）实现频分复用。立体声广播调制信号的频谱如图6－4所示。
)
图6－4 立体声广播信号的频谱
图中，0～15KHz用于传送（L+R）信号，23～53KHz用于传送（L-R）信号，59～75KHz则用于辅助通信。（L-R）信号的载波频率为38KHz，19KHz处发送一个单频信号用作立体声指示，并为接收端提取同频同相相干载波使用。立体声调频广播与普通调频广播是兼容的。在普通调频广播中只发送0～15KHz的（L+R）信号。
2、立体调频发射机
本调频发射机核心芯片为无线音频传输集成电路BH1415F，它可将立体音频信号进行立体声调制发射传输。
BH1415F由预加重限幅电路、低通滤波电路、立体声调制电路、锁相环电路（PLL）等组成。其引脚和内部电路框图如图6－5所示。
图6－5 BH1415F引脚和内部电路框图
（1）音频输入
左声道和右声道信号分别从芯片第22脚和1脚，经过限幅预加重电路和低通电路进入MPX电路。
（2）调频载波
本调频发射机能产生88MHz～108MHz的调频信号。芯片第9脚一般接由变容二极管组成的振荡回路，构成载波振荡电路。
芯片17脚为数据输入端，此信号可由单片机提供。不同的数据，所指示的频率不同。当数据所指示的频率与芯片第9脚振荡回路的频率不同时，芯片第7脚输出的直流电平会反映这种不同现象，将此直流电平接到第9脚的变容二极管的两端。经过内部电路的控制，使变容二极管振荡回路的振荡频率与数据所指示的频率相等，即通过控制数据管脚的信号来控制载波频率。
（3）19KHz导频和38KHz载频
芯片13脚和14脚接7.6MHz的晶振。7.6MHz信号经信号内部400（4×50×2）分频得到19KHz的导频信号，7.6MHz信号经200（4×50）分频得到38KHz的载频信号。
19KHz信号、38KHz信号和经过处理的左右声道信号经芯片内部合成电路的处理，其频谱分布如图54－1所示。
（4）调频
图54－1所示的调制信号从芯片的第5脚输出，接到芯片第9脚的变容二极管振荡回路中，调制幅度的大小影响变容二极管的容量，即实现变容二极管调频。调频拨从芯片第11脚输出，经过天线发射出去。
3、实验原理
红外编解码电路控制发射机的载频，开机默认载频为88M Hz，按动按键S1、S2使红外编码器发射相应信号，经红外解码器解调出来的信号送给单片机。单片机根据解码器的输入信号，向BH1415F的17脚（DATA）输出相应的数据。从而完成由按键S1、S2控制调频波载频的过程。
语音信号由模块上的Mic提供，经过分离放大得出左右声道信号。
数码管LED6～LED9显示发射载波的频率值，LED6～LED9分别为100MHz、10MHz、MHz、100KHz位。每按动一次S1键或S2键，数码管LED9所显示的数值加1或减1。五、实验步骤
（一）红外编、解码实验
1、连接实验线路
在主板上正确插好红外遥控调幅接收调频收发模块，K3向左拨。主板GND接模块GND，主板＋5V接模块＋5V。检查连线正确后，打开实验箱右侧的船形开关，开关K3向右拨，若正确连接，则模块上的电源指示灯LED4亮，数码管LED7～LED9显示88.0。
2、观察红外接收器的波形
（1）用示波器在TT3处测量，按下按键“＋”、“－”，观察数码管LED6～LED9的变化情况，并观察此处红外发射信号的波形。
（2）用示波器在TT2处测量，观察红外接收信号的波形。
3、用不透明物挡在红外发光二极管和红外接收头之间，重复步骤2。
（二）调频/调幅接收实验
1、连接实验电路
在主板上正确插好红外遥控调幅接收调频收发模块，开关K1、K2、K3、K4向左拨。主板GND接模块GND，主板＋5V接模块＋5V。检查连线正确无误后，打开实验箱右侧的船形开关，K4向右拨。若正确连接，则模块上的电源指示灯LED1亮。
2、调幅接收
（1）K5向左拨，即CXA1691BM工作在调幅接收状态。
（2）K6向左拨，即采用扬声器接收语音信号。若使用耳机接收语音，则K6向右拨，将耳机插在Phone处，调节耳机上的音量旋钮，使语音音量适当。
（3）缓慢调节黑色的大拨盘，并适当调节可调电阻V olume，使LED5最亮且扬声器输出语音清晰。
（4）继续调节大拨盘，接收其它频道的信号。
3、调频接收
（1）K5向右拨，即CXA1691BM工作在调频接收状态。
（2）K6向左拨，即采用扬声器接收语音信号。若使用耳机接收语音，则K6向右拨，将耳机插在Phone处，调节耳机上的音量旋钮，使语音音量适当。
（3）缓慢调节黑色的大拨盘，并适当调节可调电阻V olume，使LED5最亮且扬声器输出语音清晰。
（4）继续调节大拨盘，接收其它频道的信号。
（三）调频发射、接收系统
1、连接实验电路
在主板上正确插好红外遥控调幅接收调频收发模块，开关K1、K2、K3、K4向左拨。主板GND接模块GND，主板＋12V接模块＋12V，主板－12V接模块－12V，主板＋5V接模块＋5V。检查连线正确无误后，打开实验箱右侧的船形开关，K1、K2、K3向右拨。若正确连接，则模块上的电源指示灯LED2～LED4，数码管LED7～LED9显示880。
2、接入天线和话筒耳机
将实验箱附带的鞭状天线安装在Receive和Transmit处。将话筒耳机插入到Mic和Phone 插座中。
3、接通调频接收机电路
开关K4向右拨，则LED1亮。开关K5、K6向右拨。
4、输入语音并接收
调节耳机上的音量调节旋钮，使耳机的输出音量较小，戴上耳机。对着话筒讲话，适当调节大拨盘、V olume和耳机上的旋钮，使接收到的语音信号效果最好。
5、改变载波频率再实验
按动S1，改变载波频率，观察数码管LED6～LED9的变化情况。对着话筒讲话，适当调节大拨盘、V olume和耳机上的旋钮，使接收到的语音信号效果最好。
六、实验报告要求
1、讨论本实验的实验原理；
2、按照步骤完成整个实验。
高频课程设计报告 题目：调幅发射机的设计与实现 班级： 姓名：张俊卿 学号：26 指导教师：侯长波 日期： 摘要 高频调幅发射机常用于通信系统和其它无线电系统中，特别是在中短波广播通信的领域里更是得到了广泛应用。原因是调幅发射机实现调幅简便，调制所占的频带窄，并且与之对应的调幅接收设备简单，所以调幅发射机广泛地应用于广播发射。 文中的系统设计了振荡器、振幅调制器和谐振功率放大器，匹配网络等系统单元电路组成。振荡器的作用是产生频率稳定的载波。为了提高频率稳定性，主振级往往采用石英晶体振荡器，并在它后面加上缓冲级，以削弱后级对主振器的影响。在经过乘法器MC1496进行振幅调制输出调幅波，输入到甲类功放级进行
推动，最后进过匹配网络是发射功率达到最理想。再结合Multisim软件来对小功率调幅发射机电路的设计与调试方法进行研究。 关键词：调幅，震荡，调制，功率放大
调幅发射系统的设计报告 一、实验目的 1、了解一个典型调幅发射机的构成和工作原理； 2、掌握幅度调制、功率放大器的原理及设计与调试； 3、掌握调幅发射机技术指标的定义及测试方法； 4、掌握系统设计和调试技能，培养综合工程能力。 二、实验原理与电路 1、调幅发射系统总体设计 图1-1为调幅发射系统的基本组成框图，表示的是直接调幅发射机。本实验项目主要研究直接调幅发射系统，电路总体原理图如附录1所示，总体PCB图如附录2所示。
主振器缓冲器振幅调制高频功放 音频信号 图1-1 直接调幅发射系统组成框图 调幅发射机是利用振幅调制器将音频信号加入到主振器产生的高频载波信号中，去控制高频载波的幅度，再经过高频功放将已调信号进行功率放大，最后由天线辐射到空间进行传播。 2、单元电路设计 主振器及缓冲器电路设计 主振器有多种电路实现形式，如LC 三点式正弦波振荡器、石英晶体振荡器等，由于系统要求有较高的频率稳定度，因此选用石英晶体振荡器来实现，缓冲器采用射极跟随器，振幅调制部分的工作状态的变化会影响振荡器的频率稳定度或波形失真或输出电压减小。为减小级间相互影响，通常在中间插入缓冲隔离级。。主振器及缓冲器电路如图1-2所示。 图1-2 主振器及缓冲器电路 图1-2中，Q1为振荡级，电路形式为共集极组态考毕兹型石英振荡电路，Q2为缓冲级，缓冲器的负载为50欧电阻。 振荡级中，Q1的静态工作点由电阻R3、R7、R10决定。振荡器的静态工作电流CQ I 通常选在～4mA 。CQ I 越大，可使输出电压幅度增加，但波形失真会增大； CQ I 偏小，会使振荡器停振。C6、C10、C13、C14为晶体的负载电容，为使晶体 能够起振，负载电容范围一般在10～30pF 。
38kHz 红外发射与接收 红外线遥控器在家用电器和工业控制系统中已得到广泛应用，了解他们的工作原理和性能、进一步自制红外遥控系统，也并非难事。 1.红外线的特点 人的眼睛能看到的可见光，若按波长排列，依次（从长到短）为红、橙、黄、绿、青、蓝、紫，如图1所示。 由图可见，红光的波长范围为0.62μm～0.76μm，比红光波长还长的光叫红外线。红外线遥控器就是利用波长0.76μm～1.5μm之间的近红外线来传送控制信号的。 红外线的特点是不干扰其他电器设备工作，也不会影响周边环境。电路调试简单，若对发射信号进行编码，可实现多路红外遥控功能。 2.红外线发射和接收 人们见到的红外遥控系统分为发射和接收两部分。发射部分的发射元件为红外发光二极管，它发出的是红外线而不是可见光，如图2所示。 常用的红外发光二极管发出的红外线波长为940nm左右，外形与普通φ5 mm发光二极管相同，只是颜色不同。一般有透明、黑色和深蓝色等三种。判断红外发光二极管的好坏与判断普通二极管一样的方法。单只红外发光二极管的发射功率约100mW。红外发光二极管的发光效率需用专用仪器测定，而业余条件下，只能凭经验用拉距法进行粗略判定。 接收电路的红外接收管是一种光敏二极管，使用时要给红外接收二极管加反向偏压，它才能正常工作而获得高的灵敏度。红外接收二极管一般有圆形和方形两种。由于红外发光二极管的发射功率较小，红外接收二极管收到的信号较弱，所以接收端就要增加高增益放大电路。然而现在不论是业余制作或正式的产品，大都采用成品的一体化接收头，如图3所示。红外线一体化接收头是集红外接收、
放大、滤波和比较器输出等的模块，性能稳定、可靠。所以，有了一体化接收头，人们不再制作接收放大电路，这样红外接收电路不仅简单而且可靠性大大提高。 图3是常用两种红外接收头的外形，均有三只引脚，即电源正VDD、电源负(GND)和数据输出(Out)。接收头的引脚排列因型号不同而不尽相同，图3列出了因接收头的外形不同而引脚的区别。 红外接收头的主要参数如下： 工作电压：4.8～5.3V 工作电流：1.7～2.7mA 接收频率：38kHz 峰值波长：980nm 静态输出：高电平 输出低电平：≤0.4V 输出高电平：接近工作电压 3．红外线遥控发射电路 红外线遥控发射电路框图如图4所示。 框图4是目前所有红外遥控器发射电路的功能组成，其中的编码器即调制信号，按遥控器用途的编码方式可以很简单、也可以很复杂。例如用于电视机、VCD、DVD和组合音响的遥控发射的编码器，因其控制功能多达50种以上，此时的编码器均采用专用的红外线编码协议进行严格的编程，然而对控制功能少的红外遥控器，其编码器是简单而灵活。前者编码器是由生产厂家的专业人员按红外遥控协议进行编码，而后者适用于一般电子技术人员和电子爱好者的编码。图4中的38kHz振荡器即载波信号比较简单，但专业用的和业余用的也有区别，专业用的振荡器采用了晶振，而后者一般是RC振荡器。例如彩电红外遥控器上的发射端用了455kHz的晶振，是经过整数分频的，分频系数为12，即455kHz÷12= 37.9kHz。当然也有一些工业用的遥控系统，采用36kHz、40kHz或56kHz等的载波信号。 因红外遥控器的控制距离约10米远，要达到这个指标，其发射的载波频率(38kHz)要求十分稳定，而非专业用的RC(38kHz)载波频率稳定性差，往往偏离38kHz甚至很远，这就大大缩短了遥控器的控制距离。因晶振频率十分稳定，所以专业厂家的遥控器全部采用晶振的38kHz作遥控器的载波发送信号。 图4中编码器的编码信号对38kHz的载波信号进行调制，再经红外发射管D向空间发送信号供遥控接收端一体化接收头接收、解调输出、再作处理。
惠州学院 HUIZHOU UNIVERSITY 高频电子线路课程设计 设计题目调频发射机 系别 专业 班级 姓名 学号
一、设计题目:调频发射机的设计 二、设计的技术指标与要求: 1工作电压：Vcc =+12V ； (天线)负载电阻：R L =51欧； 3发射功率：Po ≥500mW ； 4工作中心频率：f 0=5MHz ； 5最大频偏：kHz f m 10=?； 6总效率：%50≥A η； 7频率稳定度：小时/10/4 00 -≤?f f ； 8调制灵敏度S F ≥30KH Z /V ； 三、设计目的: 设计一个采用直接调频方式实现的工作电压为12V 、输出功率在500mW 以上、工作频率为5MHz 的无线调频发射机，可用于语音信号的无线传输、对讲机中的发射电路等。 四、设计框图与分析: （一）总设计方框图 与调幅电路相比,调幅系统由于高频振荡输出振幅不变, 因而具有较强的抗干扰能力与效率.所以在无线通信、广播电视、遥控测量等方面有广泛的应用。 （二）实用发射电路方框图 ( 实际功率激励输入功率为 1.56mW) 变容二极管直接调频电路 调制信号 调频信号 载波信号 图3-1 变容二极管直接调频电路组成方框图
拟定整机方框图的一般原则是，在满足技术指标要求的前提下，应力求电路简单、性能稳定可靠。单元电路级数尽可能少，以减少级间的相互感应、干扰和自激。 由于本题要求的发射功率P o 不大，工作中心频率f 0也不高，因此晶体管的参量影响及电路的分布参数的影响不会很大，整机电路可以设计得简单些，设组成框图如图3-2所示，各组成部分的作用是： (1)LC 调频振荡器：产生频率f 0=5MHz 的高频振荡信号，变容二极管线性调频，最大频偏kHz f m 10=?，整个发射机的频率稳定度由该级决定。 (2)缓冲隔离级：将振荡级与功放级隔离，以减小功放级对振荡级的影响。因为功放级输出信号较大，当其工作状态发生变化时（如谐振阻抗变化），会影响振荡器的频率稳定度，使波形产生失真或减小振荡器的输出电压。整机设计时，为减小级间相互影响，通常在中间插入缓冲隔离级。缓冲隔离级电路常采用射极跟随器电路。 (3)功率激励级：为末级功放提供激励功率。如果发射功率不大，且振荡级的输出能够满足末级功放的输入要求，功率激励级可以省去。 (4)末级功放 将前级送来的信号进行功率放大，使负载（天线）上获得满足要求的发射功率。若整机效率要求不高如%50≥A η而对波形失真要求较小时，可以采用甲类功率放大器。但是本题要求 %50≥A η，故选用丙类功率放大器较好。 五、设计原理图: 1 考虑到频率稳定度的因素，调频电路采用克拉泼振荡器和变容二极管直接调频电路。电路的工作原理是：利用调制信号控制变容二极
摘要 随着广播技术的发展，无论是发射机还是接收机都在更新换代，尤其是以接收机的发展更为明显。而调频接收机是一种通用形式，本文主要讲述以双失谐回路斜率鉴频器为核心构成接收机和工作原理。此种调频接收机由六部分构成，分别是：高频放大器、混频器、中频放大器、鉴频器、低频功率放大器和本地振荡器。接收机的接收天线将接收到的高频调幅波通过变频变换成一个高频和低频之间的固定频率（中频），然后进行中频放大，在解调出低频信号。 关键词：混频、放大、鉴频、本振
一、前言 接收机的功能与发射机的相反，它是将调制信号进行处理，使其恢复处于发送端相应的基带信号。接收机主要由接收天线，选频放大和解调器组成。而对信号的解调在整个接收系统中扮演着举足轻重的角色，本文主要对相干检波的原理进行了详细的讲述，并Multisim软件对整个系统的各个部分进行了设计仿真。 二、设计目的 通过设计调幅接收机，使学生加强对通信电子线路的理解，掌握文献资料检索﹑设计方案论证比较，以及设计参数计算等能力环节。进一步提高分析解决实际问题的能力，提高解决通信电子电路问题的实际本领，真正实现由课本知识向实际能力的转化；通过典型电路的设计与仿真，加深对基本原理的了解，增强学生的实践能力。
三、设计指标 3.1单元电路设计及仿真 1) 设计三级管混频电路 设计二极管单、双平衡混频电路 设计单（双）差分对构成的乘法器混频电路2）设计高频、中频谐振放大器电路 3）设计叠加型（乘法型）相位鉴频器 设计双失谐回路斜率鉴频器 设计计数式鉴频器 设计锁相环鉴频器 4）设计低频功率放大器电路 3.2 调幅接收系统整机电路设计 3.3高频实验平台整机联调
淮海工学院 课程设计报告书 课程名称：电子技术课程设计 题目： AM调幅发射机设计 学院：电子工程学院 学期：2012-2013 第二学期 专业班级：通信工程 112 姓名： 学号： 2011120721
小功率调幅高频发射机的设计 1 引言 本学期学习了《通信原理》、《电子线路》等理论学习和高频电子线路实验和通信原理实验，此次高频电子线路课程设计是一次重要的实践性教学环节。主要任务是在学生掌握和具备电子技术基础知识与单元电路的设计能力之后，让学生综合运用高频电子线路知识，进行实际高频系统的设计、安装和调测，利用mutisim、protel等相关软件进行电路设计。通过课程设计，使同学们增强对通信电子技术的理解，学会查寻资料、比较方案,学会通信电路的设计、计算；进一步提高分析解决实际问题的能力、创造一个动脑动手、独立开展电路实验的机会，锻炼分析、解决通信电子电路问题的实际本领，真正实现由课本知识向实际能力的转化；通过典型电路的设计与制作，加深对基本原理的了解，增强实践能力。在课程设计期间，要求学生对模拟通信系统有较详细的理解。 发射机的主要任务是完成有用的低频信号对高频载波的调制,将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。 利用无线电波作为载波，对信号进行传递，可以用不同的装载方式。在无线电广播中可分为调幅制、调频制两种调制方式。目前调频式或调幅式收音机，一般都采用超外差式，它具有灵敏度高、工作稳定、选择性好及失真度小等优点。我们要研究的是调幅发射机。 2 课程设计目的及要求 2.1 设计目的
（1）巩固所学理论知识，加强综合能力，提高实验技术，起到启发创新思思维的效果。 （2）通过课程设计，使学生增强对通信电子技术的理解，学会查寻资料、比较方案,学会通信电路的设计、计算。 （3）进一步提高分析解决实际问题的能力、创造一个动脑动手、独立开展电路实验的机会，锻炼分析、解决通信电子电路问题的实际本领，真正实现由课本知识向实际能力的转化。 （4）通过典型电路的设计与制作，加深对基本原理的了解，增强实践能力。 2.2调幅发射系统要求 此设计思路为将调幅发射机分成主振级、隔离级、、调制级、输出级等几个 个部分。主要性能指标要求：载波频率MHz f 100=，载波频率稳定度不低于10-3， 发射功率W 200m P A ≥，发射效率%50>A η，调幅度%30≥a m ，调频围 kHz Hz F 10~500=。 3 调幅发射系统的各模块介绍及电路图 发射机的主要任务是完成有用的低频信号对高频载波的调制,将其变为在某一中心频率上具有一定带宽、适合通过天线发射的电磁波。 通常，发射机包括三个部分：高频部分，低频部分，和电源部分。 高频部分一般包括主振荡器、缓冲放大、中间放大、功放推动级与末级功放。主振器的作用是产生频率稳定的载波。为了提高频率稳定性，主振级采用电容三点式震荡电路，并在它后面加上缓冲级，以削弱后级对主振器的影响。 低频部分包括话筒、低频电压放大级、低频功率放大级与末级低频功率放大级。低频信号通过逐渐放大，在末级功放处获得所需的功率电平，以便对高频末级功率放大器进行调制。因此，末级低频功率放大级也叫调制器。 调制是将要传送的信息装载到某一高频振荡(载频)信号上去的过程。所以末级高频功率放大级则成为受调放大器 根据课程设计要求，其工作频率为10MHz 。基于以上要求，可选用最基本的发射机结构。该结构由主振、隔离、振幅调制和谐振功率放大器构成。
38khz红外发射与接收 38khz红外发射与接收 红外线遥控器在家用人的眼睛能看到的可见光,若按波长排列,依次(从长到短)为红,橙,黄,绿,青,蓝,紫,如图1所示. 由图可见,红光的波长范围为0.62μm～0.76μm,比红光波长还长的光叫红外线.红外线遥控器就是利用波长0.76μm～1.5μm之间的近红外线来传送控制信号的. 红外线的特点是不干扰其他电器设备工作,也不会影响周边环境. 人们见到的红外遥控系统分为发射和接收两部分.发射部分的发射元件为红外发光二极管,它发出的是红外线而不是可见光,如图2所示. 常用的红外发光二极管发出的红外线波长为940nm左右,外形与普通φ5mm发光二极管相同,只是颜色不同.一般有透明,黑色和深蓝色等三种.判断红外发光二极管的好坏与判断普通二极管一样的方法.单只红外发光二极管的发射功率约100mW.红外发光二极管的发光效率需用专用仪器测定,而业余条件下,只能凭经验用拉距法进行粗略判定. 接收电路的红外接收管是一种光敏二极管,使用时要给红外接收二极管加反向偏压,它才能正常工作而获得高的灵敏度.红外接收二极管一般有圆形和方形两种.由于红外发光二极管的发射功率较小,红外接收二极管收到的信号较弱,所以接收端就要增加高增益放大电路.然而现在不论是业余制作或正式的产品,大都采用成品的一体化接收头,如图3所示.红外线一体化接收头是集红外接收,放大,滤波和比较器输出等的模块,性能稳定,可靠.所以,有了一体化接收头,人们不再制作接收放大电路,这样红外接收电路不仅简单而且可靠性大大提高. 图3是常用两种红外接收头的外形,均有三只引脚,即红外接收头的主要参数如下: 工作电压:4.8～5.3V 工作电流:1.7～2.7mA 接收频率:38kHz 峰值波长:980nm 静态输出:高电平 输出低电平:≤0.4V 输出高电平:接近工作电压 3.红外线遥控发射电路 红外线遥控发射电路框图如图4所示. 框图4是目前所有红外遥控器发射电路的功能组成,其中的编码器即调制信号,按遥控器用途的编码方式可以很简单,也可以很复杂.例如用于电视机,VCD,DVD 和组合音响的遥控发射的编码器,因其控制功能多达50种以上,此时的编码器均采用专用的红外线编码协议进行严格的编程,然而对控制功能少的红外遥控器,其编码器是简单而灵活.前者编码器是由生产厂家的专业人员按红外遥控协议进行编码,而后者适用于一般图4中编码器的编码信号对38kHz的载波信号进行调制,再经红外发射管D向空间发送信号供遥控接收端一体化接收头接收,解调输出,再作处理.
高频课程设计论文题目：高频(FM)发射机的设计 系别：电子信息与电气工程系 专业：通信工程
摘要：作为通信系统的重要组成部分，无线电技术越来越重要。本文研制一种调频发射机，介绍了调频发射机的制作方法及其工作原理，同时给出了系统的组成框图及系统各部分功能，设计了PCB电路板，并且对所设计的发射机的功能进行了安装与调试。本文中的发射机发射的频率可在66-109MHz频段内进行调制，并可用普通的调频收音机接收。 关键词：小功率调频发射机音频信号调制波载波
目录 1设计课题 2实践目的 3设计要求 4基本原理 4.1 系统方案选择 4.2 整体系统描述 4.3 单元电路设计 4.3.1 音频放大电路 4.3.2 高频振荡电路 4.3.3 高频功率放大电路 5系统调试 5.1 PCB板的设计 5.2 系统调式 6结论 7参考文献 8附录
1设计课题 调频发射机设计 2实践目的 无线电发射与接收设备是高频电子线路的综合应用，是现代化通信系统、广播与电视系统、无线安全防范系统、无线遥控和遥测系统、雷达系统、电子对抗系统、无线电制导系统等必不可少的设备。本次设计要求达到以下目的： 1.进一步认识射频发射与接收系统； 2.掌握调频无线电发射机的设计； 3.学习无线电通信系统的设计与调试。 3设计要求 1.发射机采用FM的调制方式； 2.发射频率覆盖范围为88-108MHz，传输距离大于10m； 3.为了加深对调制系统的认识，发射机采用分立元件设计； 4.已调信号采用通用的AM/FM多波段收音机进行接收测试。 4 基本原理 4.1 系统方案选择 方案一：以晶体振荡器做成高精度高稳定度的调频发射机 以晶体振荡器做成高精度高稳定度的调频电路，这完全可以达到我们的要求，但是这种方案比较复杂，能过搜索我们有另外一种方案，见方案二。 方案二：以调频方式做成三级发射机 这种方案的性能是比较好的，这种发射机主要由三个模块组成，第一级是音频放大电路；第二级是高频振荡电路；第三级是高频功率放大电路。 4.2 整体系统描述 本调频发射机的总体电路如下：声--电转换、音频放大、高频振荡调制和高频功率放大等。声--电转换由驻极体话筒担任，它拾取周围环境声波信号后即输出相就应电信号，经电容C2输入到晶体管Q1，Q1担任音频放大功能，对音频信号进行

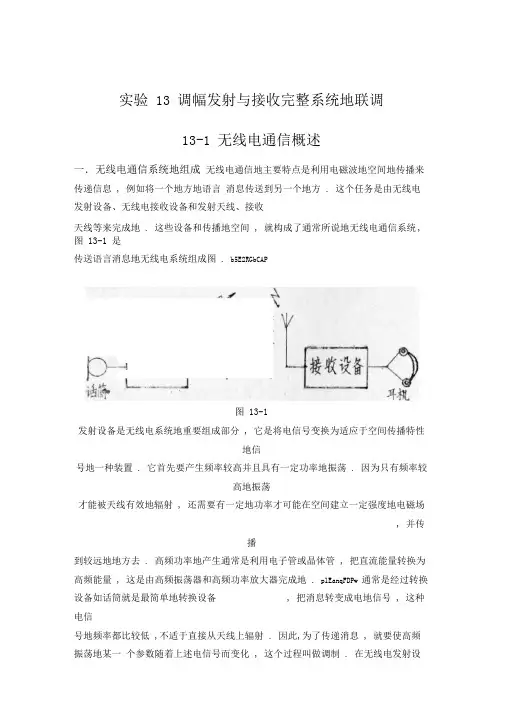

实验13 调幅发射与接收完整系统的联调 13-1 无线电通信概述 一．无线电通信系统的组成 无线电通信的主要特点是利用电磁波的空间的传播来传递信息，例如将一个地方的语言消息传送到另一个地方。这个任务是由无线电发射设备、无线电接收设备和发射天线、接收天线等来完成的。这些设备和传播的空间，就构成了通常所说的无线电通信系统，图13-1是传送语言消息的无线电系统组成图。 图13-1 发射设备是无线电系统的重要组成部分，它是将电信号变换为适应于空间传播特性的信号的一种装置。它首先要产生频率较高并且具有一定功率的振荡。因为只有频率较高的振荡才能被天线有效地辐射，还需要有一定的功率才可能在空间建立一定强度的电磁场，并传播到较远的地方去。高频功率的产生通常是利用电子管或晶体管，把直流能量转换为高频能量，这是由高频振荡器和高频功率放大器完成的。 通常是经过转换设备如话筒就是最简单的转换设备，把消息转变成电的信号，这种电信号的频率都比较低，不适于直接从天线上辐射。因此，为了传递消息，就要使高频振荡的某一个参数随着上述电信号而变化，这个过程叫做调制。在无线电发射设备中，消息是“记载”在载波上而传送出去的。 接收设备的功能和发射设备相反，它是将经信道传播后接收到的信号恢复成与发送设备输入信号相一致的一种装置。 将接收天线架设在上述电磁波传播所能到达的地方，则通过电磁感应就会在接收天线上得到高频信号的感应电动势，它加到接收设备的输入端。由于接收天线同时处在其它电台所
