框架梁锚索、锚杆施工作业指导书
1、目的
指导框架梁锚索、锚杆施工作业的实施。
2、适用条件及范围
本作业指导书适用于路堑边坡框架梁锚索、锚杆施工作业的实施。
3、编制依据
3.1 《公路路基施工技术规范》；
3.2 《公路工程质量检验评定标准》；
3.3 安邵高速公路两阶段施工设计图第二册《路基、路面设计图》；
3.4 《湖南省高速公路精细化施工实施细则》；
3.5 有关现场踏勘调查资料，水文地质调查资料。
4、施工准备
（1）准备锚索及锚具，张拉设备事先进行标定。锚索每根钢绞线顺直，不扭不叉。
（2）清理表面浮土及松动岩石，沿坡面搭设脚手架。
（3）测设定出锚索孔位。
（4）室内试配M35 水泥砂浆配比。
（5）锚索施工前，先在强风化地层分别进行一组 3 孔的抗拔试验孔，以求出设计地层水泥砂浆与孔壁的实际剪切强度，校核设计选取参数，抗拔试验由施
工、设计、监理人员共同参加。若与设计相符，则指导全面施工。
5、施工方法
5.1 施工工艺
预应力锚索施工工艺流程图
5.2 施工方案
5.2.1 框架梁锚索施工
1）按设计要求，锚索正式施工前，先在强风化地层分别进行一组3 孔的抗拔试验孔，求出强风化地层与砂浆锚固体间的极限抗剪强度，以确定设计参数是否
满足锚固工程稳定、安全的需求，进而确定是否需进行锚固段长度修正。拉拔试验时请监理、设计人员及相关人员共同参与、验收；若有出入，可作为修改锚索长度的设计依据。
2）框架梁锚索的施工顺序
施工放样一边坡清理及孔位布置一搭设平台、钻孔一清孔一锚索制作一锚索安装T注浆T养护T框架砼施工（钢筋加工和模板安装）T锚索张拉T补张拉及锁定f封锚、砼强度检测。
3）施工前，由测量技术人员按设计要求，把锚孔孔位准确测放在坡面上，孔位误差不得超过土0.2m。然后进行边坡清理，根据工作需要搭设工作平台。
4 ）钻孔采用潜空钻，根据锚索孔径选用? 130mm的钻头，钻杆对位时按设计要求钻杆与水平面的夹角（倾角）为20°，并在钻进过程中注意控制钻进角度，
要求成孔后，锚孔的孔斜度（倾角）误差不超过±2°。成孔深度要求比锚索设计长度加0.2m左右即成孔大于10.2m。钻孔结束后，采用高压风吹孔，清除孔内的粉尘，然后对成孔深度进行复查，如遇地层松散破碎易坍孔时应采用跟管钻进技术，如遇坍孔，应立即停钻，灌浆固壁（灌浆压力0.1~0.2MPa），初凝后重新扫孔钻进,钻孔完成后必须使用高压风清孔,清除孔内岩粉和积水。自检合格后报监理工程师进行成孔质量验收。
5）锚索制作可以在钻孔的同时在现场进行编制，也可以事先在加工厂内编
制，采用汽车按需要运输到现场。本次施工的锚索采用 3 根高强度低松驰的预应力钢绞线（?=15.24mm）制作，钢绞线强度Rb=1860Mpa，锚具采用OVM15-3 型。锚索应力锁定吨位Pt=360KN，锚索倾角20度，锚孔孔径130mm，孔口安装长0.5m外径为①130孔口定位钢管，张拉段范围套波纹管。锚索自由段的锚索束每隔1m 用细铁丝绑扎，涂刷防锈油等强力防腐涂料，波纹管内注满黄油，两端外绕工程胶布封闭，每米绑扎一个圆环对中支架固定。锚索锚固段每隔1m 设一个扩张环，用厚度20mm 的聚氯乙烯塑料板加工而成，每两个扩张环中间用细铁丝绑扎锚索。
6）安装锚索前，为确保成孔质量，再次采用高压风清孔一次，然后才开始安装。锚索安装时注意检查定位止浆环和限浆环的位置及排气管的位置和畅通情况，并先将注浆管出口用胶布封住，以免阻塞；锚索送入孔内，当定位止浆环到达孔口时，停止推送，安装注浆管和单向阀门；锚索到位后，再检查一遍排气管是否畅通，若不畅通，拔出锚索，排除故障后重新安装锚索。
7）锚索安装好后即可开始对锚固段注浆加固,水泥砂浆的水灰比通过室内试验确定,浆液要搅拌均匀，随搅随用。注浆采用孔底返浆法一次注浆，注浆结束前稳定5~10 分钟，必要时可适当加入添加剂。
8 ）框架梁施工前先根据测量交底开挖纵、横梁槽子，横梁截面尺寸
0.4*0.4m，纵梁截面尺寸0.6*0.5m，纵、横梁间距按3*3m方格型布置仲对中），框架横梁镶入坡面30cm 、纵梁镶入坡面40cm ，框架基础进行钢筋制安前，应在基础底面铺设5cm 厚的C10 素砼垫层；横梁内侧应夯填黏土，并设10% 横坡，以利坡面排水，横向每隔6.0m设置一条伸缩缝縫宽0.02m，缝内填塞沥青麻筋。
钢筋绑扎后，采用C30 砼进行现浇并要求锚头楔形体砼与纵梁同时浇筑，锚头
锚杆施工作业指导书 1、适用范围 适用于新建铁路银川至西安陕西段YXZQ-4标邵山隧道砂浆锚杆施工。 2、作业准备 2.1内业技术准备 作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定安全环保措施、应急预案等。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 2.2外业技术准备 （1）上一道工序检查符合要求，监理工程师已经验收 （2）锚杆施工人员接受严格培训，已经取得相应证件，熟练掌握锚杆施工技术。 （3）钢筋原材料检验合格 3、技术要求 依据设计文件，邵山隧道围岩断面拱墙分界以拱部140°划分，边墙采用φ22砂浆锚杆，锚杆均设置垫板、螺母。Ⅴ级围岩：1*1.2m （纵向*环向）间距锚杆呈梅花型布置，每根长度为4m；Ⅳ级围岩：1.2*1.2m（纵向*环向）间距锚杆呈梅花型布置，每根长度为3.5m。 4、施工程序与工艺流程 4.1施工工序
施工程序为：清理初期支护基面→钻孔→清孔→砂浆填充→安装锚杆→安装垫片。 4.2工艺流程 5.1施工准备 （1）检查锚杆类型，规格，质量及其性能是否与设计相符。 （2）根据锚杆类型，规格及围岩情况准备钻孔机具。 5.2施工工艺
5.2.1初期支护基面清理 采用高压风枪，对锚杆施做范围初期支护面进行清理，人工凿除初支基面凹凸不平处，保证锚杆施做完成后锚垫板与基面密贴。 5.2.2锚杆钻孔及清孔 石质隧道锚杆采用风动凿岩机成孔，锚杆钻孔利用开挖台阶搭设简易台架施钻，按照设计间距布孔；钻孔方向尽可能垂直结构面或初喷砼表面；锚杆孔比杆径大15㎜，深度误差不得大于±50mm；成孔后采用高压风清孔。 5.2.3砂浆锚杆注浆及安装 锚杆注浆安装前须先做好材料、机具、脚手平台和场地准备工作，注浆材料使用硅酸盐或普通硅酸盐32.5水泥，粒径小于2.5mm的砂子，并须过筛，胶骨比1:0.5～1:1，水灰比0.38～0.45，砂浆标号不小于M20。 砂浆锚杆作业程序是：先注浆，后放锚杆，具体操作是：先将水注入牛角泵内，并倒入少量砂浆，初压水和稀浆湿润管路，然后再将已调好的砂浆倒入泵内。将注浆管插至锚杆眼底，将泵盖压紧密封，一切就绪后，慢慢打开阀门开始注浆。在气压推动下，将砂浆不断压入眼底，注浆管跟着缓缓退出眼孔，并始终保持注浆管口埋在砂浆内，以免浆中出现空洞，将注浆管全部抽出后，立即把锚杆插入眼孔，然后用木楔堵塞眼口，防止砂浆流失。 锚杆孔中必须注满砂浆，发现不满须拨出锚杆重新注浆。注浆管
施工技术交底书 编号：ZTSJYQ1FB-JSJD-LJ-20131026-1 第 1 页，共 2 页主送单位架子5队日期2013.10.26 工程名称锚杆框架梁根据图号渝黔路施-12 交底内容: DK258+870～DK258+910左侧路堑二级边坡，DK258+870～DK258+910左侧路堑一级边坡采用框架锚杆内植生袋植草，边坡坡率为1：1.25。 一、框架梁 1.框架梁采用C30钢筋混凝土现浇而成，截面尺寸为0.4m（宽）×0.3m （厚），采取与水平面呈45°，斜交布置； 2.锚杆体与水平面的夹角为20°，坡面配合框架梁使用； 3.钢筋严格按照设计规范施工，见附图； 二、锚杆 1.锚杆采用2根HRB335级Φ25mm长10m钢筋电焊并联制作，杆身每隔1.5m采用HPB235φ8mm钢筋设一个对中支架，锚孔采用3.0m孔距，锚孔直径110mm。锚杆外露弯折10cm，并采用0.05m的C30混凝土封闭； 2.锚孔孔位应按设计要求准确放置在坡面上，锚孔的孔斜度（倾角）误差不超过±1°，孔位误差不得超过±0.2m，实际钻孔深度应比锚杆设计孔深大0.2m； 3.锚杆孔内采用孔底返浆法一次性注浆，灌注M30水泥砂浆,水灰比宜为0.38～0.5，灰砂比宜为0. 8～1.5，配合比为水泥：砂：水=1：0.63：0.40，使用Po42.5级普通硅酸盐水泥，中途不得停注； 4.锚杆钻孔宜采用螺旋钻孔或锚杆钻机，孔位、深度、孔斜度应符合设计要求，定位偏差不大于20mm，钻孔完成后必须用高压空气（风压0.2～ 0.4MPa）清孔。严禁水冲钻进，严禁用高压水冲清孔； 5.锚头应与框架梁同时浇筑，纵向每隔10～20m设伸缩缝一条，缝宽0.02m，采用沥青麻筋填塞。伸缩缝置于两排节点中间； 6.锚孔位置、直径、倾角、深度及锚杆长度允许偏差及检验标准
一、工程概况 该段防护位于K92+405～K92+570段右侧防护段内,位于该段五级边坡防护中第二级边坡,边坡坡率为1:1,边坡坡长125米,高8米,锚杆框格间隔149.6厘米布置,8.2米和10.2米锚杆间隔成菱形,最后框格内培土植草. 在该段边坡上,Φ25锚杆共计4015米,现浇框格钢筋17593㎏,C20砼护坡为205.2米3。 二、施工技术要点 1.施作锚杆孔时,必须采用旋转式钻机,禁止采用冲击式钻机钻眼 2.锚杆设置两种杆长,不同杆长交替放置 3.施工时应注重边坡清理,锚杆孔清孔后方可放置锚杆并加压注浆 4.在孔内砂浆充分凝固后扎网,现浇钢筋砼框格,锚杆端部弯曲与横向联合骨架间逐点绑扎 5.施工时,要采用C20砼浇筑维修踏步 6.要提前下好各类钢筋材料,交准备好相应模板,合适的材料及机械要提前进场。 三、施工方法 1.施工放线 在路基土石方队伍开挖边坡后,进行人工修整边坡,测量人员用全站仪进行施工放线,每10米一个点位,按照设计图纸要求,上下,倾斜方向全部用线绳拉好,根据交叉点位确定锚杆孔位,然后由人工进行搭设钢管脚手架子,安放好机械，准备开孔。 2.机械钻孔 由于本段锚杆长度比较长,全部为10.2米和8.2米的锚杆,所以需要大型机械进行钻孔,本部准备采用旋转型钻机进行钻孔。 首行,脚手架子搭设好以后,把机械按照事先定好的孔位,由下部一排一排的进行钻孔,打好一个钻孔,在安放锚杆前,一定要用材料把孔口堵住。钻机进行钻孔时,一定在垂直于边坡面,匀速缓慢地将钻杆打入岩层内,点位误差不允许超过5厘米,钻孔深度不能小于设计要求,在施工中如遇致到塌孔现象,必须清理以后,方可继续进行钻孔。 3.锚杆定位及注浆
隧道工程施工作业指导书
————————————————————————————————作者：————————————————————————————————日期：
隧道工程施工作业指导书
目录 1、明洞施工作业指导书 2、洞身开挖施工作业指导书 3、隧道爆破施工作业指导书 4、锚杆施工作业指导书 5、喷射砼施工作业指导书 6、型钢钢架施工作业指导书 7、结构防、排水施工作业指导书 8、二次衬砌施工作业指导书 9、路基施工作业指导书 10、挡土墙施工作业指导书 11、骨架护坡施工作业指导书 12、预应力锚索施工作业指导书 13、格构梁施工作业指导书
明洞施工作业指导书 首先按设计要求施作洞顶截水沟、天沟以及排水沟，然后按照设计坡度刷坡。边仰坡及洞口处开挖面，采用人工借助反铲、风镐、风钻由上而下进行开挖，并随之进行防护。 进口端洞门为单压式明洞门，施工时先按设计要求施作截水沟，然后逐级进行边坡开挖，做到开挖一级，防护一级。按明洞施工工序施作明洞，待明洞施工完成后，进入隧道洞身施工。 由于本明洞地质条件极差，为防止坡体滑动、保证坡体的稳定性，明洞采用明挖和暗挖并分段施工的方法。左拱部采用明挖法施工，其他部位均采用暗挖法进行施工。施工时先明挖左拱部土体，并随即对开挖土体两侧的边坡进行R32N 自进式锚杆注浆加固。加固好后施作暗挖段Φ108管棚和间距为80cm的I20a型钢钢架护拱。待型钢钢架护拱做好后，对本段明洞部分施作防水层进行土石回填以保证山体压力平衡，并施做右拱部暗挖部分管棚。待右拱部暗挖及初期支护段完成后，再分部暗挖边墙及仰拱部分，边墙及仰拱部分的支护随开挖同步进行，使初期支护及早封闭，形成较好的支护状态以减少围岩的沉降。 附图：明洞施工工艺框图 出口端为无端墙斜交洞门，先将坡面防护、预应力锚索及格构梁施作完成后，方可施作洞门工程。由于本洞门与线路斜交,施工较一般地段复杂,施工时型钢钢架先在洞外预先按设计尺寸制作好后,现场精确放样,逐榀安装,将初期支护部分完成后，便可开始进洞施工,进洞后出口段按CD工法施工以减小围岩松驰变形量。
重庆鱼洞长江大桥北引道主线工程 二期I标段 格子梁边坡施工方案 （k16+500～k16+640） 审批: 审核: 编制: 重庆建工市政交通有限责任公司 二〇〇九年八月 目录 一、编制依据 (3) 二、工程概况 (3) 三、施工布署及工期安排 (4) 四、施工工艺及施工方法 (5) 五、施工进度保证措 (11) 六、工程质量目标及保证措施 (14) 七、施工技术安全及保证措施 (20) 八、施工进度计划表 (25) 九、附图、附表 重庆鱼洞长江大桥北引道主线工程二期I标段 K16+500～K16+640段格子梁护坡
施工方案 一、编制依据。 1、1 《鱼洞长江大桥北引道K16+500～K16+640右侧路堑边坡加固处治图》施工设计图（重庆交通科研设计院2006年4月）； 1、2 重庆鱼洞长江大桥北引道主线工程二期I标段（K15+978.833～ K17+800）施工组织设计； 1、3 工程地质及环境资料 1、4 相关标准、规范和法律： 1、《工程测量规范》（GB50026-93） 2、《土层锚杆设计与施工规范》（CECS22-90） 3、《混凝土结构工程施工及验收规范》（GB50204-92） 4、《建筑边坡工程技术规范》（GB50330-2002） 5、《钢筋焊接及验收规程》（JGJ18-20003） 6、《钢筋机械连接通用技术规程》（JGJ/107-2003 7、《混凝土质量控制标准》（GB50164-92） 8、《建筑施工安全检查标准》（JGJ59-99） 9、《建筑施工高处作业安全技术规范》（JGJ80-91） 10、《建筑机械使用安全技术规程》（JGJ33-2001） 11、《施工现场临时用电安全技术规范》（JGJ46-2005） 12、《建筑工程施工质量验收统一标准》（GB50300-2001） 13、《中华人民共和国建筑法》 14、《中华人民共和国安全生产法》 1、5 我公司多年来从事类似建设工程项目的资料和经验。 二、工程概况
[作业指导书,锚索施工] 锚索施工 锚索施工作业指导书1、施工准备1.1现场准备根据明挖基坑的工程地质、水文地质情况及施工工期要求，锚索施工采用潜孔钻孔机，孔径为180mm。锚索施工紧接基坑土方开挖进行，基坑土方开挖采取分层开挖，当每层土方开挖至锚索孔位下0.5m高程时，平整开挖面后进行锚索施工。根据钻机的特点，钻机的工作面宽度不小于6m，施工时东西两侧各设置1台钻机同时施钻。施工用电采用交流电，功率35kW/台，空压机功率185kW/台。1.2技术准备（1）熟悉施工图纸及操作规范，制定作业交底书，并组织作业人员进行技术交底，掌握锚索施工中的技术要求。（2）试验室对所采用的原材料进行试验，确保采用的原材料满足要求。（3）锚索工程主要施工人员上岗前需进行培训考试，合格后方可上岗。2、施工方法及工艺 2.1 工艺流程锚索质量检查锚索加工制作砼围檩施工二次灌浆养护张拉锁定单锚施工结束钻孔锚索安装一次灌浆成孔深度检查测定浆液流动度取样材料设备品质检验锚孔定位钻机就位确定锚索位置锚固角机械材料进场造孔设备检验拔出套管图4-1 预应力锚索施工工艺流程图遵循“分段分层、由上而下、先锚固、后开挖”的原则进行锚索施工及基坑开挖。开挖土方至每道腰梁位置后,进行相对应锚索钻孔、注浆、安装砼腰梁、张拉锚固施工。 2.2 锚孔施作工艺锚孔在随着基坑开挖深度能满足锚索施工要求后进行。（1）锚孔测放根据实际情况，先按设计布置要求，将锚孔位置准确放样，并用红油漆在现场施工部位标明锚索开孔位置。锚孔位置偏差不得超过±20mm。如遇既有面不平顺或特殊困难场地时，须经设计、监理单位认可，在确保稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位，但调整后的测放精度，尽量不大于100mm。对测放并验收合格的锚孔位置进行编号，并用油漆标示在现场，该编号作为锚索制作编号的依据。（2）钻孔设备钻孔施工是锚索施工中控制工期的关键工序。为提高钻孔效率和保证钻孔质量，钻孔设备的选择，根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备，岩层中采用YQ100型电空潜孔锚索钻机，潜孔冲击成孔。在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中，采用跟管钻进技术，确保成孔质量和施工进度。（3）钻机就位锚孔钻进施工，搭设满足钻孔、下锚和注浆施工所需承载能力和稳固条件的脚手架，根据墙面准确测放锚索孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方位允许误差±2.0°。（4）钻进方式锚孔钻进采用干钻，以确保锚固工程施工不至于恶化岩土工程地质条件和保证孔壁的粘结性能，难以钻进时方可采用水钻。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。（5）钻进过程锚索钻孔施工要加强钻机的导向作用，及时检测孔斜误差，合理采用纠偏措施，确保锚索钻孔满足设计及规范要求。钻进过程中对每个孔的地层变化，钻进状态(钻压、钻速)、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行孔道固壁灌浆处理(灌浆压力0.1～0.2MPa)，待水泥砂浆初凝后，重新扫孔钻进。(6)孔径、孔深钻孔孔径、孔深要求不得小于设计值（设计孔径150mm，孔深详见附图）。为确保锚孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚孔深度，要求实际钻孔深度大于设计深度0.2m以上，但不宜超出0.3m，当遇特殊地质情况时，可适当增加超钻深度，但不可超过0.5m。(7)锚孔清理钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压风(风压0.2～0.4MPa)将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆与孔壁岩土体的粘结强度。除相对坚硬完整的岩体锚固外，余均不得采用高压水冲洗锚孔。若遇锚孔中有承压水流出，待水压、水量变小后方可安装锚索与注浆，必要时在周围适当部位设置排水孔处理。如果要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。(8)锚孔检验锚孔钻

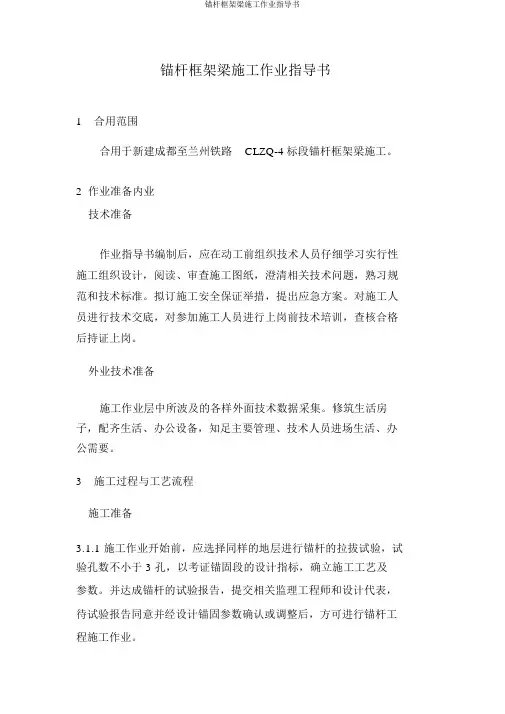

锚杆框架梁施工作业指导书 1 适用范围 适用于新建成都至兰州铁路CLZQ-4标段锚杆框架梁施工。 2 作业准备 2.1 内业技术准备 作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 2.2 外业技术准备 施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。 3 施工过程与工艺流程 3.1 施工准备 3.1.1施工作业开始前，应选择相同的地层进行锚杆的拉拔试验，试验孔数不小于3孔，以验证锚固段的设计指标，确定施工工艺及参
数。并完成锚杆的试验报告，提交有关监理工程师和设计代表，待试验报告批准并经设计锚固参数确认或调整后，方可进行锚杆工程施工作业。 锚杆的具体位置应由监理和设计代表现场确定，使试验孔可反映工程孔锚固地层的实际情况。试验孔自由端不注浆，锚固段与自由段之间设置止浆袋，锚固段外侧应设排气管，排气管深入锚固段内5～10cm,其注浆方法和充满标准与工程孔相同。 3.1.2 坡面要按设计要求的坡比修整好，坡面上的危石及松土要清理干净。 3.1.3 施工前坡面如有裂缝或凹坑时应先嵌补牢实，使坡面平顺整齐，岩体表面应冲洗干净，土体表面应平整、密实、湿润。 3.2 造孔 3.2.1锚孔测放 人工修整边坡符合要求后，测量队根据具体工点锚固工程施工设计图要求，采用全站仪将锚孔位置准确测放在坡面上，每10米一个点位。如遇坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结果安全的前提下，适当放宽定位精度或调整锚孔定位。 3.2.2 钻孔设备
锚杆格子梁施工技术交底 一、施工准备 1、原材复试及试验：钢筋、水泥、砂等进场后应先进行复试，合格后方可使用。喷射砼、砂浆、砼格构梁等按要求留置砼,做好施工过程相关记录。 2、水泥砂浆配合比 根据本工程的设计要求，施工前应进行C25喷射砼、M30水泥砂浆的配合比设计，并在施工时换算成施工配合比，并在施工时悬挂在搅拌现场。 3、计量设备 C25砼、M30水泥砂浆等在搅拌时，应按照配合比进行原材料称重计量，计量设备在检测有效期内。 二、设计概况 锚杆：采用全粘结锚杆，1φ25钢筋，长6.0m，入射角度为25°，孔径为Φ100，纵横间距均为2500×2500mm，孔内灌注M30水泥砂浆，矩形布置。 格构梁：纵横间距均为2.5m×2.5m，截面尺寸400mm×400mm，混凝土强度C30，各级坡角处肋柱进入地面以下不小于500mm。 挂网喷射砼：钢筋网采用Φ8@150，双层双向布置。支护坡面采用C25喷射砼，喷射厚度150mm。坡顶采用C25喷射砼进行封闭，厚150mm，宽度为2m。 泄水孔：坡面满布泄水孔，间距2.5×2.5m，孔径Φ100mm，矩形布置，布置于锚杆与锚杆间。 三、施工工艺流程
四、施工方法 1、测量放线
测量组需对边坡按设计坡率进行放样，横纵交叉拉线检查控制，以便确定边坡修整的情况。 2、搭设脚手架 脚手架搭设前必须先对现有边坡的稳定情况进行观察，确定安全后再搭设双排脚手架。脚手架采用钢管搭设，钢管立杆间距1500mm，布局1800mm，排距1000mm。钢管质量要好，无破损和变形现象，钢管直径应统一。脚手架紧贴坡面，钢管与坡面接触面应垫设50mm厚，200mm宽木垫板，长度不小于4m。脚手架搭设完成后，应根据施工需要在脚手架上设置竹跳板和爬梯，且竹跳板和爬梯应用铁丝固定。 3、边坡修整 应先清除坡面和边坡底部的岩渣、浮土和危岩，凿毛光滑岩面，防止出现失脚现象，再根据放样技术交底，对边坡进行修整，过高则用风镐凿除，过低则用浆砌片石嵌补，如遇较大裂缝，可采用灌浆或勾缝处理，以保证边坡的顺直、平台的宽度。在边坡整修及脚手架搭设过程中，应注意边坡防排水，可在堑顶设置排水沟，避免水流冲刷边坡。 4、锚杆钻孔 （1）锚杆孔位放测时，应用油漆在岩层面上画出孔位，锚孔定位偏差不宜大于20mm，孔位倾角应满足设计要求，偏斜度不应大于5%，并做好放线技术交底。 （2）钻孔机械应考虑钻孔通过的岩石类型、成孔条件、锚固类型、锚杆长度、施工现场环境、地形条件、经济性和施工进度等因素进行选择。 （3）钻孔机械用三脚支架提升到稳定平整的竹跳板上，根据坡面测放的孔位准确安装固定钻机，并严格认真进行机位调整，确保锚孔钻机钻孔倾角和方向符合设计和规范要求，钻孔深度超过锚杆设计长度应不小于0.5m。 （4）在钻进过程中，应精心操作，精神集中，合理掌握钻进参数，合理掌握钻进速度，防止埋钻、卡钻等各种孔内事故。一旦发生塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆（水泥砂浆）处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后重新钻孔。
锚杆施工技术交底(新编版) Establish a safety production responsibility system. Implement specific work safety divisions, clearly distinguish rewards and punishments, and assign responsibilities to individuals. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0844
锚杆施工技术交底(新编版) 根据场区地层条件，第一层锚杆施工采用螺旋锚杆钻机干孔排渣钻进施工；第二层锚杆施工采用跟管锚杆钻机施工。施工工艺流程： 钻机就位→校正孔位调整角度→钻孔至设计孔深→安放锚索→灌浆→二次注浆→养护→安装腰梁锚头→张拉锁定。 1、杆体制作 按照设计要求制作锚杆体，保证杆体长度；注浆管与锚杆绑扎牢固；锚索要顺直，自由段套聚乙烯防护套。锚索的表面应设置定位器，定位的间距，在锚固段2.0m，在自由段为4.0m。 2、灌浆 灌浆泥采用42.5#普硅酸盐水泥，水灰比0.5。采用二次灌浆法，注浆管端距孔底150mm，灌注时，管口要始终埋在浆中，待浆液灌满
后，封堵孔口，以0.4～0.6Mpa压力补浆，稳压数分钟。 3、锚杆张拉 加工异型支撑板，调整角度，使腰梁承压面在同一平面上，保证与锚杆作用力方垂直。承压面应平整并与轴线方向垂直。锚杆灌浆后，待锚固体强度达到设计强度80%，即可进行预应力张拉，预应力值一般为设计锚固力的75-80%，锚杆张拉之前，应取1.1-1.2设计轴向拉力值,然后卸荷至荷载进行锁定作业。当锚索预应力没有明显衰减时，可锁定锚杆。锁定后如有明显应力损失时，应进行补偿张拉。张拉加荷分级及加荷速率按规范进行。 4、锚杆张拉试验 锚杆施时，首先选择非工作面进行锚杆张拉试验，确定准确的锚杆拉力值，做到信息化施工， XXX图文设计 本文档文字均可以自由修改
锚杆施工作业指导书 一、φ25中空注浆锚杆 1、锚杆安装 ⑴钻孔前检查锚杆是否中空，钻头水孔是否有异物堵塞，若有应清理干净，保证杆体与钻头通畅。 ⑵连接钻头钻杆，连接钻机和钻杆。由于在破碎岩层中钻进，钻头的水孔易堵塞，因此在钻进过程中，应放慢钻进速度，多回转，少冲击，若在钻孔中有水孔堵塞现象，应后撤钻杆50cm，并反复扫孔，使水孔畅通，然后慢慢钻进，直至设计深度。 ⑶钻到设计深度后，要用水或高压风洗孔，检查钻头水孔是否畅通，确认畅通后将钻机连接套从锚杆上卸下，要求锚杆外露孔口长度10～15cm。 ⑷若锚杆需加长时，用钻杆连接套连接已施作锚杆和另一根锚杆，继续钻进，直到要求深度。 ⑸钻孔完成后，用钢管将止浆塞通过锚杆外露端打入孔口10cm左右，同时安装锚杆垫板及螺母，但此时不宜上紧。 2、锚杆注浆 中空注浆锚杆施工工艺流程见下图
⑴注浆采用DML30-2型锚杆专用注浆泵反循环注浆工艺，适合隧道拱部注浆，注浆前应先检查注浆泵及其零件是否齐备和正常，严格按操作程序作业。 ⑵检查水泥、砂的粒径、比例、温度等是否符合规定，浆液严格按设计配合比配制。 ⑶用水或风再次检查锚孔是否畅通，孔口返水或风即可。迅速将锚杆和注浆管及泵用快速接头连接好。 ⑷开动注浆泵，整个注浆过程要连接灌注，不得停顿，必须一次完成，观察当浆液从止浆塞边缘流出或压力表达到设计值，即可停泵。若注浆过程中出现堵管现象，应及时清理锚杆，
注浆管及泵，此时若压力表显示有压力，应反转电机1～2秒卸压，方可卸下各接头。 ⑸当完成一根锚杆的注浆后，应迅速卸下注浆软管与锚杆的接头，清洗并安装到另一根锚杆，继续注浆；若停泵时间较长，应放掉泵及管中余浆，以免堵孔。 ⑹注浆过程中，要及时清洗接头，以保证注浆过程的连续性，完成整个注浆后，应及时清洗及保养泵。 ⑺在注浆达到初始设计强度后，上紧螺母及垫板。 3、注意事项 ⑴在钻孔过程中，为保证钻孔顺直，保证锚固安装质量，应使用十字钻头（Cross cut bit）或纽扣钻头（Botton bit）,不宜使用一字钻头。 ⑵为保证注浆效果，止浆塞打入孔口应不小于10cm，而且待排完气后应立即用快凝水泥砂浆封闭止浆塞以外的孔隙，以保证注浆压力及效果。 ⑶采用纯水泥浆，建议水灰比（w/c）在0.4:1～0.50:1之间。 二、Φ22砂浆锚杆 1、锚杆制作 ⑴锚杆在构件加工厂统一加工，锚杆选用指定供应厂家的Φ22钢筋制作，要求锚杆杆体必须调直无缺损、无锈、无杂质。 ⑵锚杆根据洞内围岩级别及设计要求制成不同长度，分类存放，便于取用。 ⑶锚杆垫板采用厚6mm钢板制成，规格150×150mm，中间钻孔，垫板由构件加工厂统一加工。 2、锚杆施工工艺

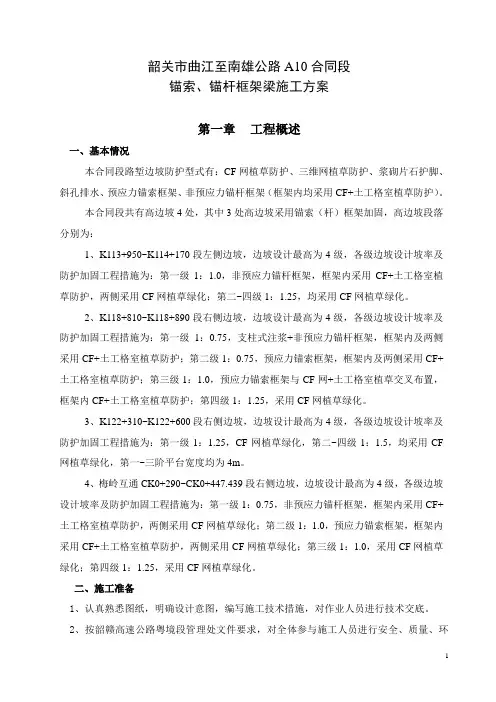

锚杆框架梁施工方案 一、工程概况 K82+096～K82+179主线右侧，地层构成为薄层的全风化花岗片麻岩、强风化花岗片麻岩，以及中风化花岗片麻岩和微风化花岗片麻岩。坡脚为卵石和强风化花岗片麻岩。该段边坡设计采取锚杆框架梁的工程治理措施，框架内采用GES生态袋植草防护。 K82+096～K82+179主线右侧边坡坡率为1：0. 5，锚杆框架梁设计高度为10米，采取Φ32锚杆框架梁防护。锚杆框架每片框架长度15m，由6根横梁和5根肋柱连接组成，肋柱间距3m，横梁、竖肋截面尺寸为0.3m×0.3m，在结点处设置锚杆，锚杆下倾角25°，钻孔直径Φ90mm，钻孔长度为12.4m，锚杆长度为12m。地梁要埋入岩体中30cm，框架及地梁用C25砼浇筑。 二、施工准备 1.材料 （1）杆体材料选用Φ32钢筋，要求钢筋表面顺直、无锈蚀。 （2）水泥浆体材料：水泥选用普通硅酸盐水泥，细骨料应选用粒径小于2mm的中细砂。采用符合要求的水质，不使用污水，不使用PH值小于4的酸性水。 （3）试验准备：锚杆材料性能试验、钢筋性能试验；粗、细集料性能试验；砂浆、混凝土配合比试验。 2.作业条件 （1）在锚杆施工前，根据设计要求、土层条件和环境条件，合
理选择施工设备、器具和工艺方法。 （2）根据设计要求和机器设备的规格、型号，平整出保证安全和足够施工的场地。 （3）施工前，认真检查原材料型号、品种、规格及锚杆各部件的质量，并检查原材料和主要技术性能是否符合设计要求。 （4）施工测量放样：防护工程施工紧跟路堑开挖施工进行，根据路堑设计开挖坡面，放出边坡平台位置，根据设计要求和围岩情况，定出钻孔孔位，做出标记。 三、施工工艺 1.钻孔 （1）钻孔前，根据设计要求和土层条件，定出孔位，做出标记。 （2）作业面场地要平坦、坚实、有排水沟，场地宽度大于4m。 （3）钻机就位后，保持平稳，导杆或立轴与钻杆倾角一致，并在同一轴线上。使钻机倾角为25°，并将钻机固定。 （4）在钻进过程中，精心操作，精神集中，合理掌握钻进参数，合理掌握钻进速度，防止埋钻、卡钻等各种孔内事故。一旦发生孔内事故，应争取一切时间尽快处理。 （5）钻孔完毕后，用高压空气（0.4MPa）清孔。 2.锚杆杆体的组装与安放 （1）按设计要求制作锚杆，为使锚杆处于钻孔中心，在锚杆杆件上安设定中架（沿钢筋杆体轴线方向每隔2.0m设置一个定中架）。 （2）锚杆钢筋平直、顺直、除油除绣。
锚杆格子梁施工工艺标准 版本：第1版文件编号： JGSZ-JS-2010- 001 1总则 1.1、本规程锚杆为非预应力锚杆，适用于重庆地区工业与民用建筑的岩质挖方边坡、岩石基坑的施工。 1.2、锚杆使用年限应与所服务的建筑物使用年限相同，其防防腐等级也应达到相应的要求。 1.3、适用于施工期间稳定性较好的边坡，应采用自上而下、分层开挖和锚固的逆作法施工，按照设计要求，在坡面上现浇网格状的钢筋混凝土格构梁，竖向肋和水平梁的结点上加设锚杆，岩面加钢筋网并喷射混凝土或喷播植草作支挡或封面处理。 2施工准备 2.1、主要材料要求： 2.1.1、锚固工程原材料性能应符合现行有关产品标准的规定，应满足设计要求，方便施工，切材料之间不应产生不良影响，锚杆杆体材料不宜采用镀锌钢材。 2.1.2、灌浆材料性能应符合下列规定： 1、水泥宜使用普通硅酸盐水泥，必要时可采用抗硫酸盐水泥，其强 度不应低于42.5Mpa; 2、砂的含泥量按重量计不得大于3%，砂中云母、有机物、硫化物
和硫酸盐等有害物质的含量按重量计不得大于1%; 3、水中不应含有影响水泥正常凝结和硬化的有害物质，不得使用污水； 4、外加剂的品种和掺量应由试验确定； 5、浆体配制的灰砂比宜为0. 8?1.5,水灰比宜为0.38?0.5 ; 2.1.3、格构梁混凝土采用预拌或现场自拌，其强度等级达到设计要求。 2.2、主要机具配置： 锚杆格构梁护坡常用的施工机具：全站仪、交流电焊机、电动空压机、钢筋切断机、钢筋弯曲机、钢筋调直机、灌浆机、插入式振动器、凿岩机、风镐等。 2.3、作业条件： 231、业主提供的图纸资料已齐全，设计已进行技术交底和现场交桩，施工方案已经过监理工程师或业主批准； 2.3.2、施工条件已形成，现场测量边坡复核和施工测量放线已全部完成， 并经监理验收合格； 2.3.3、已掌握锚杆施工区域内的建、构筑物基础、管线情况，判断出锚 杆施工对临近的建筑物和地下管线的不良影响，并拟定相应的预防措施; 2.3.4、应检验锚杆的制作工艺，确定锚杆注浆工艺并标定注浆设备； 2.3.5、应检查原材料的品种、质量、和规格型号，以及相应的检测报告。 2.3.6、施工机具设备已进场。 2.3.7、施工场地内机械运行的道路已平整完成，并形成适当的工作面以方便施工。
兰州北绕城东段高速公路盐场堡至什川连接线项目 技术交底记录 承包单位：中国十七冶集团有限公司合同号： 工程名称兰州盐什公路项目部位名称（锚杆）框格梁施工 交底地点交底时间年月日 交底内容： 一、工程概况 兰州盐什公路项目路基边坡采用框格梁防护为主，土质边坡一般为框格梁防护，石质边坡一般为锚杆框格梁防护，具体施工段落及参数见第二册第三分册，路基防护图纸S3-2-29-9。 二、施工方法 1、锚杆孔测量放线 按设计立面图要求，将锚杆孔位置准确测量放线在坡面上，孔位误差不得超过±50mm。竖肋的具体长度可根据实际边坡高度确定，但锚杆的位置须按等分坡面的长度进行放样，其间距可适当调整。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。 2、钻孔设备 钻孔机具的选择，根据锚固地层的类别、锚杆孔径、锚杆深度、以及施工场地条件等来选择钻孔设备。岩层中采用MG-50锚杆钻机钻孔成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中采用跟管钻进技术。 3、钻机就位 利用φ50mm脚手架杆搭设平台，平台用锚杆和坡面固定，钻机用三脚支架提升到平台上。锚杆孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚杆孔开钻就位纵横误差不得超过±50mm，高程误差不得超过±100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方位允许误差±2.0°。锚杆和水平面的交角z不大于45°，一般在15°～20°之间。 4、钻进方式
钻孔要求干钻，禁止采用水钻，以确保锚杆施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能。钻孔速度根据使用钻机性能和锚固地层严格控制，防止钻孔扭曲和变径，造成下锚困难或其它意外事故。 5、钻进过程 钻进过程中对每个孔的地层变化，钻进状态（钻压、钻速）、地下水及一些特殊情况作好现场施工记录。如遇塌孔缩孔等不良钻进现象时，须立即停钻，及时进行固壁灌浆处理（灌浆压力0.1～0.2MPa），待水泥砂浆初凝后，重新扫孔钻进。 6、孔径孔深 钻孔孔径、孔深要求不得小于设计值。为确保锚杆孔直径，要求实际使用钻头直径不得小于设计孔径。为确保锚杆孔深度，要求实际钻孔深度大于设计深度0.2m以上。7、锚杆孔清理 钻进达到设计深度后，不能立即停钻，要求稳钻1～2分钟，防止孔底尖灭、达不到设计孔径。钻孔孔壁不得有沉碴及水体粘滞，必须清理干净，在钻孔完成后，使用高压空气（风压0.2～0.4MPa）将孔内岩粉及水体全部清除出孔外，以免降低水泥砂浆和孔壁岩土体的粘结强度。除相对坚硬完整之岩体锚固外，不得采用高压水冲洗。若遇锚孔中有承压水流出，待水压、水量变小后方可下安锚筋和注浆，必要时在周围适当部位设置排水孔处理。如果设计要求处理锚孔内部积聚水体，一般采用灌浆封堵二次钻进等方法处理。 8、锚杆孔检验 锚杆孔钻孔结束后，须经现场监理检验合格后，方可进行下道工序。孔径、孔深检查一般采用设计孔径、钻头和标准钻杆在现场监理旁站的条件下验孔，要求验孔过程中钻头平顺推进，不产生冲击或抖动，钻具验送长度满足设计锚杆孔深度，退钻要求顺畅，用高压风吹验不存明显飞溅尘碴及水体现象。同时要求复查锚孔孔位、倾角和方位，全部锚孔施工分项工作合格后，即可认为锚孔钻造检验合格。 9、锚杆体制作及安装 锚杆杆体采用φ32螺纹钢筋，沿锚杆轴线方向每隔2.0m设置一组钢筋托架，保证锚杆的保护层厚度不低于25mm。锚筋尾端防腐采用刷漆、涂油等防腐措施处理。锚杆端头应和框架梁钢筋焊接，如和框架钢筋、箍筋相干扰，可局部调整钢筋、箍筋地间距，
锚索安全操作规程 -标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII
锚索工安全操作规程 第一节打眼操作 第1条适用范围 本操作规程适用于打锚索施工时的打眼工作。 第2条上岗条件 从事打眼工作的员工必须经过安全技术培训，经考试合格的有一定工作经验的人员担任。 第3条安全规定 一、打眼前必须检查好施工现场的安全情况，有问题处理好后再施工。如果自己不能处理，要停止作业并向上级有关部门及领导汇报，听候指示。 二、打眼使用的设备必须保持完好，打眼使用的机械不许带病作业。 三、管路的连接必须使用标准件快速接头或双丝双摽摽牢。 第4条操作准备 一、打眼前首先敲帮问顶，处理顶帮危岩活矸,确认安全后,方可进行打眼。打眼前清理好施工现场。 二、打眼前要先检查巷道高度是否符合施工要求,如有不符合者,处理好后方可打眼。 三、锚索的眼位要在打眼前按设计要求定位、标记,并将眼位周边的岩壁找平以保证托盘与岩壁接触严密。要使用合适的钻头，保证眼径、杆径和药卷直径的合理匹配。
四、准备并检修好打眼设备、钎杆、钻头等打眼所需机具。连接好打眼设备所用的各种管路。打锚索眼前应将打眼机具、锚杆、钢绞线、托盘、托板、锚固剂等准备齐全。 五、根据锚索的设计方向和角度,按眼位固定好钻眼机具开始打眼。 六、开眼前，开眼工必须扎好袖口，严禁戴手套。 第5条操作顺序 连接管路→定眼位→开眼→钻眼→连接钎杆→打眼完毕。 第6条正常操作 一、打眼必须先慢速开好眼位,方可正常钻眼。严格按照眼的角度施工,在钻杆上做好标记,保证钻眼深度不小于锚索的有效长度，不大于锚索有效长度100mm。 二、钻眼期间必须两人配合作业,一人操作钻眼机具,一人观山换钎杆。打眼机运行时，周围1米内严禁站人,以防断钎伤人。 三、打眼顺序应由外向里(工作面方向)进行。 四、开眼时要使钻机慢速运转，待钎子钻进50mm后再正常运转。 五、打眼时要按锚杆（索）的设计要求掌握好角度，偏差不超过10°。 六、锚索眼要打直打顺。 七、打眼时要采用湿式打眼，打眼结束时要将眼内岩粉用水冲干净。
锚杆框架梁防护施工作业指导书 一.适用范围 适用于边坡锚杆框架梁防护施工。 二.作业准备 1.对施工图的审核已经完成。对所有进场人员进行交底、培训，要求各工序操作人员及现场管理人员熟练掌握锚杆框架梁防护施工相关工序的施工方法及验收标准，并经过考核合格后上岗。 2.施工前对进场的施工材料进行性抽样检验，合格后方可使用；按照设计参数进行室内配合比试验，选定混合料配合比。根据设计孔径及岩土性质合理选择钻孔机具。施工前应选择相同的地层进行拉拔工艺性试验，试验根数为工作锚杆数量3%，且不少于3根，以验证锚固段的抗拔力设计指标，确定钻孔、注浆施工工艺参数。 三.技术要求 1.锚杆框架梁防护工程应先施工锚杆，再施工框架梁。锚杆类型、规格及性能应符合设计要求，并按设计尺寸下料、调直、除污、制造。 2.钻孔施工应符合以下规定： ⑴根据审计孔径及岩土性质合理选择钻孔机具，并用采用干钻，特别是在土层或风化层中钻孔时，严禁采用水钻，以防塌孔、缩孔。孔径、孔位、深度和钻孔倾角应符合设计要求，孔轴应保持与墙面垂直，钻孔完整。 ⑵钻孔后应用高压风清孔，清除孔内粉尘、石渣。 ⑶在岩层破碎或松软饱水等地层中应采用套管跟进钻孔。钻进到设计孔深后应用高压风清孔，及时在套管内放入保护钢管。 ⑷钻进过程中对每个孔的地层变化、钻进状态（钻压、钻速）、地下水及一些特殊情况应做好现场施工记录，并核对地质。位于破碎带或渗水量较大的岩层时，应对锚孔进行固结灌浆处理，然后进行扫孔。 ⑸钻孔孔径、孔深不应小于设计值，钻孔深度宜大于设计深度0.2m。 3.边坡开挖应从上而下分层开挖，开挖一级后，及时施工锚杆框架梁。在进行框架梁施工时，在土质、软质岩及风化硬质岩边坡路堑地段框架梁必须采用人工开槽的方式嵌入坡面中。 4.其主要施工环节有两个：一是锚孔成孔，锚孔成孔的技术关键是如何防止孔壁坍塌、卡钻；二是锚孔注浆，注浆的技术关键是如何将孔底的空气、岩（土）沉渣和地下水体排出孔外，保证注浆饱满密实。框架梁制作除应符合《铁路混凝土施工技术指南》（铁建设（2010）241号）的相关要求外，还应符合下列规定：
关于规范施工作业指导书编制的要求 根据《西成铁路管理制度标准化》相关要求，现对施工作业指导书编制要求如下： 一、施工作业指导书主要编制依据： 国家和铁道部颁布的规范、验收标准和施工指南； 经审核合格的施工图设计文件； 合同及相关协议； 国家级工法和成熟的施工工艺； 《关于积极倡导架子队管理模式的指导意见》 二、施工作业指导书的主要内容： 适用范围：明确施工作业指导书适用工程类别、地质、环境等作业条件。对特殊地质等条件有不合适情况时，应予说明。 作业准备：说明作业开始应具备的条件和应完成的工作，包括技术准备、人员配备、机械设备及施工器具配备、材料、试验等。 技术要求：明确工程类别和项目应达到的技术指标、相应的技术标准。 施工程序与工艺流程：说明分部工程、分项工程的内部施工阶段划分，各组成部分的作业顺序和先后顺序。（可绘制施工流程图、工艺流程图） 施工要求：分解说明作业方法、采取的相关措施，需要控制的内容和参数。
劳动组织：说明建设项目的劳动力组织方式，完成施工项目需要的人员构成、数量、使用安排和作业指标。 材料要求：说明完成施工项目的材料总类、型号、数量、和使用计划，相关技术要求。 设备机具配置：说明施工项目需要的设备、机具的型号、性能和数量。 质量控制及检验：明确施工项目的质量标准，控制要点，检查方法、验收程序及指标、 安全及环保要求：对危险源进行识别并按照级别进行分级管理，明确施工项目安全方面的注意事项和卡控措施；按照文明施工要求，对施工现场和作业环节进行分析，提出控制要点，指定具体的环境保护措施和要求。对设计既有线、公路、航道、高空作业等安全重点工程，根据具体情况制定相应的安全措施。 三、重要的工程，分部、分项工程必须都编制作业指导书。 根据我项目特点，现将需编制施工作业指导书的项目汇总如下：桥梁： 基坑开挖、砌体工程、钻孔桩、桩基钢筋笼、水下灌注砼、承台、大体积承台、墩身、空心墩身、翻模、施工脚手架、托架施工、0#块施工、挂篮施工（安、运行、拆）、线型控制、合拢、综合接地、桥面系、钢筋施工、模板施工、砼施工、预应力施工（孔道、张拉、注浆）、支座施工。 路基：

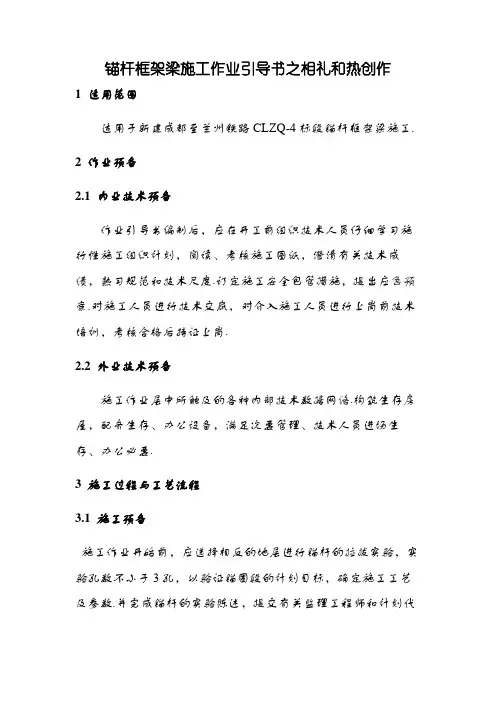

锚杆框架梁施工作业指导书 1 适用围 适用于新建至铁路CLZQ-4标段锚杆框架梁施工。 2 作业准备 2.1 业技术准备 作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。 2.2 外业技术准备 施工作业层中所涉及的各种外部技术数据收集。修建生活房屋，配齐生活、办公设施，满足主要管理、技术人员进场生活、办公需要。 3 施工过程与工艺流程 3.1 施工准备
