电力电容器保护原理技术要求
(1)电容器组应采用适当保护措施，如采用平衡或差动保护或采用瞬时作用过电流继电保护，对于3.15kV及以上的电容器，必须在每个电容器上装置单独的熔断器，熔断器的额定电流应按熔丝的特性和接通时的涌流来选定，一般为1.5倍电容器的额定电流为宜，以防止电容器油箱爆炸。
(2)除上述指出的保护形式外，在必要时还可以作下面的几种保护：
①如果电压升高是经常及长时间的，需采取措施使电压升高不超过1.1倍额定电压。
②用合适的电流自动开关进行保护，使电流升高不超过1.3倍额定电流。
③如果电容器同架空线联接时，可用合适的避雷器来进行大气过电压保护。
④在高压网络中，短路电流超过20A时，并且短路电流的微机保护装置或熔丝不能可靠地保护对地短路时，则应采用单相短路保护装置。
(3)正确选择电容器组的保护方式，是确保电容器安全可靠运行的关键，但无论采用哪种保护方式，均应符合以下几项要求：
①保护装置应有足够的灵敏度，不论电容器组中单台电容器内部发生故障，还是部分元件损坏，电容器保护装置都能可靠地动作。
②能够有选择地切除故障电容器，或在电容器组电源全部断开后，便于检查出已损坏的电容器。
③在电容器停送电过程中及电力系统发生接地或其它故障时，保护装置不能有误动作。
④保护装置应便于进行安装、调整、试验和运行维护。
⑤消耗电量要少，运行费用要低。
(4)电容器不允许装设自动重合闸装置，相反应装设无压释放自动跳闸装置。主要是因电容器放电需要一定时间，当电容器组的开关跳闸后，如果马上重合闸，电容器是来不及放电的，在电容器中就可能残存着与重合闸电压极性相反的电荷，这将使合闸瞬间产生很大的冲击电流，从而造成电容器外壳膨胀、喷油甚至爆炸。
电容器组保护：
开口三角保护，开口三角形保护标准名称为零序电压保护，多用于单星形接线
（对于没有放电电阻的电容器，将放电线圈的一次侧与电容器并联，二次侧接成开口三角形，在开口处连接一只低整定值的电压继电器，在正常运行时，三相电压平衡，开口处电压为零，当电容器因故障被切除后，即出现差电压U0，保护装置采集到差电压后即动作掉闸。
并联电容器组的保护及应用
电力电容器是一种静止的无功补偿设备。它的主要作用是向电力系统提供无功功率，提高功率因数。采用就地无功补偿，可以减少输电线路输送电流，起到减少线路能量损耗和压降，改善电能质量和提高设备利用率的重要作用。对其配置合理完善的二次微机综合保护装置对提高电容器组的运行可靠性起到至关重要的作用。下面主要结合项目中的设计对变电所中电容器组的保护配置进行分析和总结：
1、并联电容器组可能出现下列故障及异常运行方式：
a.电容器组和断路器之间连接线短路
b.电容器内部故障（单只开路或短路）及其引出线短路
c.电容器组中，某些故障电容器切除后所引起剩余电容器的过载或（和）过电压
d.电容器组的单相接地故障
e.电容器组过电压
f.所联接的母线失压
电容器在变电所各种设备中属于可靠性比较薄弱的电器，它比同级电压的其他设备的绝缘较为薄弱，内部故障机会较多，运行条件比较严峻，除了遭受外部过电压和短路故障等一般因素影响外，还存在操作频繁，合闸涌流，高次谐波等特殊问题。因此电力电容器的保护问题比较复杂。
2.电容器组应配置的通用保护装置：
对于电压在1千伏及以上的高压电容器组，总容量不大于100千乏时，可以用跌开式熔断器保护和控制；100—300千乏时应采用带熔丝的负荷开关保护和控制：大于300千乏时，则应采用油开关并加装相间电流保护等使之动作于跳闸。电容器组采用熔断器保护时，其熔丝的额定电流不应超过电容器组额定电流的l．5倍。在装用电压为1000伏以下的低压电容器组时，应采用带有电流脱扣的自动开关控制和保护。
（1）对于单台电容器，最简单、有效的保护方式是采用熔断器，其熔丝的额定电流可取电容器额定电流的1.5-1.2倍。这种保护简单、价廉、灵敏度高、选择性强，能迅速隔离故障电容器，保证其他完好的电容器继续运行。保护熔丝还有明显的标志，动作以后很容易发现，运行人员根据标志便可容易地查出故障的电容器，以便更换。但由于熔断器抗电容充电涌流的能力不佳，不适应自动化要求等原因，对于多台串并联的电容器组保护必须采用更加完善的继电保护方式。
（2）对于电容器组和断路器之间连接线短路故障，电容器组的过电流和内部连接线的短路，应设置过电流保护。为避免合闸涌流引起保护的误动作，过电流保护应有一定的时限，一般将时限整定到0.5s 以上就可躲过涌流的影响。
（3）电抗器保护：与电容器串联的电抗器，具有限制短路电流、防止电容器合闸时充电涌流及放电电流过大损坏电容器。除此之外，电抗器还能限制对高次谐波的放大作用，防止高次谐波对电容器的损坏。
（4）电容器组的过压和低压保护：电容器组的电压保护是利用母线电压互感器TV测量和保护电容器。电容器电压保护主要用于防止系统稳态过电压和低电压，过电压保护的整定值一般取电容器额定电压的1.1倍。目前国内外多使用氧化锌避雷器（MOA）对并联补偿电容器进行操作过电压保护。
（5）电容器组的过负荷：电容器过负荷的原因，一是运行电压高于电容器的额定电压，另一种情况是谐波引起的过电流。在电力系统中，并联电容器常常受到谐波的影响，特殊情况，还可能在某些高次谐波产生谐振现象，产生很大的谐振电流。谐波电流将使电容器过负荷、过热、振动和发出异音，使串联电抗器过热，产生异音和烧损。谐波对电网的运行是有害的，首先应该对产生谐波的各种来源进行限制，使电网运行电压接近正弦波形，否则应装设过负荷保护。
此外，并联电容器组是否要装设单相接地保护，应根据电容器组所在电网的接地方式及电容器自动投入装置的绝缘情况来确定
3.电容器组内部故障的专用保护?
电容器组是由许多单台电容器串联组成，个别电容器故障由其他相应的熔断器切除，对整个电容器组无多大影响。但是当电容器组中多台电容器故障被熔断器切除后，就可能使继续运行的剩余电容器严重过载或过电压，因此必须考虑专用的保护措施。电容器发生故障以后将引起电容器组内部相应两部分之间的电容不平衡，利用这个特性可以构成各种保护方式。其基本原理是利用电容器组内部某两部分
之间的电容量之差形成的电流差或电压差构成的保护，故称为不平衡保护，又可分为不平衡电流和不平衡电压两种类型。
高压电容器组的接线方式，宜采用单星形接线或双星形接线。低压电容器或电容器组，可采用三角形接线或中性点不接地的星形接线方式。不同的接线形式采用不同的专用保护：
（1）单星形接线的电容器组，可采用开口三角电压保护：将放电器的一次侧与单星形接线的每相电容器并联放电器的二次线圈接成
开口三角形，电压互感器的一次绕组兼作电容器放电线圈，可防止母线失压后再次送电时因剩余电荷造成的电容器过电压。正常运行时，中性点无位移，开口三角形两端无电压。当任一台电容器有故障，中性点产生位移，开口三角形两端出现零序电压，达到整定时保护动作。这种保护方式的优点是不受系统接地故障和系统电压不平衡的影响
也不受三次谐波的影响灵敏度高安装简单是国内中小容量电容器组
常用的一种保护方式。
（2）双星形接线电容器组，可采用不平衡电流或电压保护方式：将一组电容器分成容量相等的两个星形电容器组(特殊情况两个星形电容器组的容量也可不相等)，在两个中性点间装设小变比的电流互感器，即构成双星形中性点不平衡电流保护接线。其缺点是要将两个星形的电容器组调平衡较麻烦，且在同相两支路的电容器发生相同故障时，中性点间的不平衡电流为零或很小保护不动作。双Y形接线的电容器采用不平衡电压保护时，可用TV改换TA。即将TV一次绕组串在中性线中，当某电容器组发生多台电容器故障时，故障电容
器组所在星形的中性点电位发生偏移，从而产生不平衡电压。
（3）电容器组为三角形接线时，通常用于较小容量的电容器组，其保护采用零序电流保护（见图1）。
（4）每相能接成四个桥臂的单星形电容器组，可采用桥式差电流保护（见图2）：当电容器组每相的串联段数为双数并可分成两个支路时，在其中部桥接一台电流互感器，即构成桥式差电流保护
接线。正常运行时四个桥臂容抗平衡，因此桥差接线的M和N之间无电流流过。当四个桥臂中有一个电容器组存在多个电容器损坏时，桥臂之间因不平衡，在差接线MN中就流过不平衡差流。由于保护是分相设置的，根据动作指示可以及时判断出故障相别，这种保护的缺点是当桥的两臂电容器发生相同故障时，保护将拒动
（5）串联段数为二段及以上的单星形电容器组，可采用电压差动保护（见图3）：电容器组每相由两个电压相等的串联段组成(特殊情况两个串联段的电压可以不相等)，放电器的两个一次线圈电压相等(放电器的端电压应与电容器的两段电压相配合可以不相等)并
与电容器的两段分别并联连接，放电器的两个二次线圈按差电压接线即反极性相串联构成了电压差动保护。这种保护方式不受系统接地故障或电压不平衡的影响，动作也较灵敏，根据断电器的动作指示可以判断出故障相别。缺点是使用的设备比较复杂，特殊情况还要加电压放大回路。当同相两个串联段中的电容器发生相同故障时保护拒动。
为了减少电容器损坏，防止电容器事故扩大，并联电容器装置必须有完善和周密的保护装置，正确选择配备合适的保护方式有利于在事故发生时迅速有效的切除故障，找出故障产生的原因，以保障变电所乃至电网的安全稳定运行。
目前实际项目中，多采用新式的电容器测控保护装置，它不但配备完善可靠的综合继电保护功能,还实现了完善的测控功能及强大的网络通信功能,能够记录丰富的运行操作信息和故障信息,够更好地实现变电站综合自动化及间隔层单
差流保护，多用于双星形接线）
电容器的差压保护就是电压差动保护，原理就象电路分析中串联电阻的分压原理。是通过检测同相电容器两串联段之间的电压，并作比较。当设备正常时，两段的容抗相等，各自电压相等，因此两者的压差为零。当某段出理故障时，由于容抗的变化而使各自分压不再相等而产生压差，当压差超过允许值时，保护动作。从原理上可知因两段是串联在电路上的，因此当电容器是正常的情况下，电网电压对护保影响是有限的（暂态过压除外）。更何况10KV系统为非有效接地系统，单相接地时只影响相对地的电压，相及相间电压并没有改变，因此对保护是没有影响的。
再想说明的是10kV电容器保护系统的电容器很少用差压保护，
此保护多用于35kV系统。
习惯亦称不平衡电压保护（实际不平稳衡电压保护是另一种方式，只是现在已没再用）。
单元保护功能6410A电容器
1、限时电流速断保护：定义：由于瞬时电流速断保护在线路很短且系统运行方式很小时，保护范围很小或出现死区，该线路短路时不能快速切除，所以必须装设一种以较小时限快速切除全线范围内故障的电流保护，称之为限时电流速断保护。
保护范围是被保护线路的全长或下一回线路的15%
（三段式过流保护包括：
1、瞬时电流速断保护（简称电流速断保护或电流Ⅰ段）
2、限时电流速断保护（电流Ⅱ段）
3、过电流保护（电流Ⅲ段）
这三段保护构成一套完整的保护。）
要求：首先在任何情况下都能保护线路全长，作为速断保护的后备。在本线路任意处故障均能可靠动作，并有足够的灵敏度。其次是力求具有最小的动作时限，以保证其选择性，就是说在下一条线路速断保护动作时，虽能起动但不能掉闸。
基本原则：要求限时电流速断必须能够保护线路全长，动作电流值应稍大于下一条线路的速断值，一般为1.1～1.2倍，保护范围虽然延伸到下一条线路，但又不超过速断的保护范围，当出口短路时它就
要起动，为了保证动作的选择性，必须在保护装置上增加一个时限，当两套保护同时起动时，限时速断可在下一条线路速断掉闸切除故障后能可靠返回。
2、过流保护
3、不平衡电压保护
电容器发生故障后，将引起电容器组三相电容不平衡。
不平衡电压和不平衡电流保护两种。这两种保护，都是利用故障电容器被切除后，因电容值不平衡而产生的电压和电流不平衡来启动继电器。这些保护方式各有优缺点，我们可以根据需要选择。
国内广泛采用开口三角电压保护
对于没有放电电阻的电容器，将放电线圈的一次侧与电容器并联，二次侧接成开口三角形，在开口处连接一只低整定值的电压继电器，在正常运行时，三相电压平衡，开口处电压为零，当电容器因故障被切除后，即出现差电压U0，保护装置采集到差电压后即动作掉闸。
4、不平衡电流保护
5、零序过电压保护
6、零序过电流保护
7、过电压、低电压保护
8、系统单相接地
9、非电量保护
通信局（站）低压配电系统用电涌保护器技术要求 Performance requirements for Surge Protective Devices Connected to Low-voltage Distribution Systems of Telecommunication Stations/Sites YD/T 1235.1-2002 2002-11-08 发布2002-11-08 实施 中华人民共和国信息产业部发布 目 次 前言 1 范围 2 规范性引用文件 3 术语和定义 4 使用环境条件 4.1 供电条件 4.2 气候条件 5 分类 5.1 按冲击测试电流等级分类 5.2 按用途分类 5.3 按端口分类 5.4 按构成分类 6 技术要求 6.1 标称额定值 6.1.1 优选值 6.1.2 SPD分类的冲击测试电流等级规定 6.2 整体要求 6.2.1 外观质量 6.2.2 保护模式 6.2.3 分离装置 6.2.4 告警功能 6.2.5 接线端子连接导线的能力 6.3 电涌防护性能 6.3.1 最大持续运行电压 6.3.2 等级限制电压 6.3.3 电压保护水平
6.3.4 动作负载试验 6.4 安全性能 6.4.1 电气间隙和爬电距离 6.4.2 外壳防护等级 6.4.3 保护接地 6.4.4 着火危险性（灼热丝试验） 6.4.5 暂时过电压失效安全性 6.4.6 暂时过电压耐受特性 6.4.7 热稳定性 6.5 二端口SPD及带独立输入/输出端子的一端口SPD 的附加要求 6.5.1 电压降 6.5.2 负载侧电涌耐受能力 6.5.3 负载侧短路耐受能力 6.6 环境适用性 6.6.1 耐振动性能 6.6.2 耐高温性能 6.6.3 耐低温性能 6.6.4 耐湿热性能 7 检验规则 7.1 交收检验 7.2 型式检验 8 标志、包装、运输和贮存 8.1 标志的内容 8.2 包装 8.3 运输和贮存 8.3.1 运输 8.3.2 贮存 附录A （规范性附录） 通信局（站）配电系统用电涌保护器（SPD）的构形 前 言 制订本标准的目的在于规范我国通信局（站）低压配电系统用电涌保护器的 技术要求，并为电涌保护器的设计、生产、检验、选择和应用提供技术依据。 本标准主要依据IEC61643-1:1998《连接至低压配电系统用电涌保护器第1 部分：技术要求和测试方法》，参考IEC 61312-1、UL 1449、IEEE Std C62.62 和YD/T 5098等标准，并结合低压配电系统用电涌保护器在我国通信局（站）的 实际应用情况而制定的。 本标准规定了通信局（站）低压配电系统用电涌保护器的电气、结构、安全 及环境适用性等方面的技术要求， 并重点突出了防雷及电涌保护的安全性和可靠 性，以使标准具有科学性、更好的可操作性和实用性。在编写方法上遵循 GB/T1.1-2000和GB/T1.3-1997的基本规则。 本标准于2002年11月 8日首次发布，2002年11 月8日起实施。 本标准附录A是标准的附录。
漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。 漏电保护器的工作原理是： 将漏电保护器安装在线路中，一次线圈与电网的线路相连接，二次线圈与漏电保护器中的脱扣器连接。 当用电设备正常运行时，线路中电流呈平衡状态，互感器中电流矢量之和为零（电流是有方向的矢量，如按流出的方向为“＋”，返回方向为“－”，在互感器中往返的电流大小相等，方向相反，正负相互抵销）。由于一次线圈中没有剩余电流，所以不会感应二次线圈，漏电保护器的开关装置处于闭合状态运行。 当设备外壳发生漏电并有人触及时，则在故障点产生分流，此漏电电流经人体—大地—工作接地，返回变压器中性点（并未经电流互感器），致使互感器申流入、流出的电流出现了不平衡（电流矢量之和不为零），一次线圈申产生剩余电流。因此，便会感应二次线圈，当这个电流值达到该漏电保护器限定的动作电流值时，自动开关脱扣，切断电源。 漏电保护器 漏电电流动作保护器简称漏电保护器，又叫漏电保护开关，主要是用来在设备发生漏电故障时以及对有致命危险的人身触电进行保护。自从人类发明并使用电以来，电不仅给人类带来了很多方便，也能给人类带来灭顶之灾。它可能烧坏电器，引起火灾，或者使人触电。如果有一种设备可以使人们安全地使用电，将会避免很多不必要的损失。所以在五花八门的电器接踵而来的同时，也诞生了各式各样的保护器。其中有一种是专门保护人的，称为漏电保护器。 漏电保护器 - 简介 自从人类发明并使用电以来，电不仅给人类带来了很多方便，也能给人类带来灭顶之灾。它可能烧坏电器，引起火灾，或者使人触电。如果有一种设备可以使人们安全地使用电，将会避免很多不必要的损失。所以在五花八门的电器接踵而来的同时，也诞生了各式各样的保护器。其中有一种是专门保护人的，称为漏电保护器。漏电保护器俗称漏电开关，是用于在电路或电器绝缘受损发生对地短路时防人身触电和电气火灾的保护电器，一般安装于每户配电箱的插座回路上和全楼总配电箱的电源进线上，后者专用于防电气火灾。
常见电力电容器保护类型： 电容器保护 1 保护熔丝 现代电容器组的每台电容器上都装有单独的熔丝保护，这种熔丝结构简单，安装方便，只要配合得当，就能够迅速将故障电容器切除，避免电容器的油箱发生爆炸，使附近的电容器免遭波及损坏。此外，保护熔丝还有明显的标志，动作以后很容易发现，运行人员根据标志便可容易地查出故障的电容器，以便更换。 2 过电流保护(电流取自线路TA) 过电流保护的任务，主要是保护电容器引线上的相间短路故障或在电容器组过负荷运行时使开关跳闸。电容器过负荷的原因，一是运行电压高于电容器的额定电压，另一种情况是谐波引起的过电流。 为避免合闸涌流引起保护的误动作，过电流保护应有一定的时限，一般将时限整定到0.5s以上就可躲过涌流的影响。 3 不平衡电压保护(电压取自放电TV二次侧所构成的开口三角型) 电容器发生故障后，将引起电容器组三相电容不平衡。电容器组的各种主保护方式都是从这个基本点出发来确定的。 根据这个原理，国内外采用的继电保护方式很多，大致可以分为不平衡电压和不平衡电流保护两种。这两种保护，都是利用故障电容器被切除后，因电容值不平衡而产生的电压和电流不平衡来启动继电器。这些保护方式各有优缺点，我们可以根据需要选择。 单星形接线的电容器组目前国内广泛采用开口三角电压保护。 对于没有放电电阻的电容器，将放电线圈的一次侧与电容器并联，二次侧接成开口三角形，在开口处连接一只低整定值的电压继电器，在正常运行时，三相电压平衡，开口处电压为零，当电容器因故障被切除后，即出现差电压U0，保护采集到差电压后即动作掉闸。 4 不平衡电流保护 这种保护方式是利用故障相容抗变化后，电流变化与正常相电流间形成差电流，来启动过电流继电器，以达到保护电容器组的目的。常见的不平衡电流保护的方式有以下两种： 4.1 双星形中性点间不平衡电流保护 保护所用的低变比TA串接于双星型接线的两组电流器的中性线上，在正常情况下，三相阻抗平衡，中性点间电压差为零，没有电流流过中性线。如果某一台或几台电容器发生故障，故障相的电压下降，中性点出现电压，中性线有不平衡电流I0流过，保护采集到不平衡电流后即动作掉闸。
安全防范系统雷电浪涌防护技术要求 GA/T 670－2006 中华人民共和国公安部2006－12－14发布2007－06－01实施 前言 本标准的附录A、附录B为资料性附录。 本标准由全国安全防范报警系统标准化技术委员会(SAC／TC 100)提出并归口。 本标准起草单位：广西地凯科技有限公司、全国安全防范报警系统标准化技术委员会(SAC／TC100)秘书处、广西壮族自治区公安厅技防办。 本标准主要起草人：王东生、刘希清、张凡夫、施巨岭、张跃、马宁。 1 范围 本标准规定了安全防范系统雷电防护的基本要求，着重规定了安全防范系统雷电浪涌防护的具体要求。 本标准适用于安全防范系统雷电防护的设计、实施和检验等。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本，凡是不注日期的引用文件，其最新版本适用于本标准。 GB 18802．1—2002 低压配电系统的电涌保护器(SPD) 第1部分：性能要求和试验方法(IEC 61643-1：1998，IDT) GB 50057－1994(2000年版) 建筑物防雷设计规范 GB 50343－2004 建筑物电子信息系统防雷技术规范 GB 50348－2004 安全防范工程技术规范 3 术语和定义 下列术语和定义适用于本标准。 3．1 安全防范系统security and protection system：SPS 以维护社会公共安全为目的，运用安全防范产品和其他相关产品，所构成的入侵报警系统、视频安防监控系统、出入口控制系统、防爆安全检查系统等；或由这些系统作为子系统组合或集成的电子系统或网络。 [GB 50348－2004，2．0．2] 3．2 直击雷direct lightning flash 闪击直接击在建筑物、其他物体、大地或防雷装置上，产生电效应、热效应和机械力者。 [GB 50057－1994(2000年版)附录8] 3．3 雷电感应lightning induction 闪电放电时，在附近导体上产生的静电感应和电磁感应，它可能使金属部件之间产生火花。 [GB 50057－1994(2000年版)附录8] 3．4 雷电浪涌lightning surge 与雷电放电相联系的电磁辐射，所产生的电场和磁场能够耦合到电气(电子)系统中而产生破坏性的冲击电流或电压。 3．5 雷电活动区分类classification of thunder and lightning active zone
Value Engineering 0引言 电力电容器是城市电力系统的重要组成部分，广泛应用与电力系统和电工设备之中，在均压、稳压、降低线路系统损耗以及提高电力系统功率因数等方面有良好的表现性能，因而在工厂、居民区、市政设施、交通设施等电力系统的配电系统中都有着巨大的作用。另一方面，电容器又是非常容易受损，对安装于维护有着较高要求的电力设备，其回路中若存在任何细微的非正常接触，均可能激发高频振荡电弧，同时电力系统在运行过程中电流与电压均会对电力电容器产生不同程度的影响，因而电力电容器的保护对于其自身功效和寿命的稳定乃至整个电力系统的正常运行有着十分重要的意义，而关于电力电容器的保护技术，我们大致也可以从电流与电压两个方面切入进行分析。 1电流保护 电容器组的电流保护主要包含了过电流保护和电流速断保护两个方面，装设过电流保护的目的主要是保护电容器组的引线、套管的短路故障，也可作为电容器组内部故障的后备保护。过电流保护接在电容器组断路器回路电流互感器二次侧。通常非为速断和过流两段，速断段的动作电流按在最小运行方式下引线相间短路，保护灵敏度大于2来整定。 当电容器组引接母线、电流互感器、放电电压互感器、串联电抗器等回路发生相间短路，或者电容器组本身内部元件全部或者部分被击穿形成相间短路时，电容器系统内部会产生很大的短路电流，为了防止此种情况对电力电容器造成不可逆转性破坏，应该在系统内装设速断和过电流（定时限或者反时限）保护。 “电流速断保护的动作电流按在最小运行方式下引线相间短路[1]”，起保护灵敏度大于2来整定，利用动作时带有0.1~0.2s 的延时来躲过电容器的充电涌流，进而对电力电容系统进行保护，其通常以在三相电容器端在最小运行方式下发生两相短路时，保护具有足够灵敏度来整定动作电流为标准。 除速断保护之外，电容器的过电流保护是速断保护的后备，同时兼做电容器组的过负荷保护，其动作电流应该考虑以下三点： ①电容器组的电容有±10%的偏差，使负荷电流增大；②电容器长期工作环境电流为额定电流的1.3倍；③合闸涌流冲击下不发生误动。 另一方面，电容器过电流保护最好采用反时限特性，并与电容器的过电保护相配合，建议两段电流保护均采用三相式接线以获得较高的灵敏度。 2低电压保护 在电力电容器正常运行的过程中若发生突然断电或者失去电压，可能对电容器系统造成两种不良后续反应，进而对电容器系统 造成破坏。例如，当“电力系统断电后供电恢复，电容器若未能及时 切除，则可能造成变压器带电容器合闸，产生谐振过电压，从而造成 变压器或者电容器的损坏[2] ”。除此之外，电路系统在停电后恢复供电的初期，变压器还未完全带负荷运行，母线电压较高，这也可能引起电容器产生过电压，所以从种种情况来看，电力电容器应该装设低电压保护。 一般情况下，电力电容器低电压保护的动作电压可以取值为Uop=（0.5~0.6）Un/n bv 其中，Un 表示系统额定电压，n bv 表示电压互感器变比。当Uop 取值在0.5Un/n b 及以下时，互感器二次一相熔丝熔断也不会使低电压保护误动作，为避免同级电压出现短路时低电压保护误切电容机组，应以时限躲过。 3过电压保护 “过电压保护是通过电压继电器来反映外部工频电压升高的，电压继电器可以接在放电线圈或放电用电压互感器的二次侧。在同一母线上同时接有几组电容器时，电压继电器也可以接在母线电压互感器二次侧，几组电容器共用一套过电压保护[3]”。对系统产生的过电压，只考虑对称过电压，要求电容器的过电压保护返回系数不低于0.98。目前在我国的电力系统中已经广泛采用微机保护技术，其返回系数基本都能符合这一要求。过电压元件的整定范围为1.1~1.3倍额定电压，同时动作时间应小于电容器允许的过电压时间。 按照我国国标的强制规范，电容器工频过电压以及其相应的允许运行时间如表1所示。 4不平衡保护技术 在一组电容器中，由于故障切除或者一部分电容器发生短路后，剩余的电容器承受的电压大小和电容器组的接线方式、每组并联的台数、串联的段数等因素有关。内过电压保护的接线方式很多，砖石内过电压保护的目的是防止电容器组中因个别电容器故障切除后，健全电容器上的电压查过额定电压的1.1倍，如不及时处理这一情况并断开电容器组，就会造成其他电容器的损坏，对系统产生进一步的危害。 在一组电容器的各串联段上装设电压互感器，可以监视电容器两端出现的工频过电压，但这通常需要多台电压互感器和电压继电 —————————————————————— —作者简介：张磊（1978-），男，河南信阳人，技师。 谈谈电力电容器保护技术 Talking about the Power Capacitor Protection Technology 张磊Zhang Lei （河南省信阳市供电公司变电检修部，信阳464000） （Henan Province Xinyang City Power Supply Company Substation Maintenance Department ， Xinyang 464000，China ）摘要：电力电容器组均压、稳压、降低线路系统损耗以及提高电力系统功率因数等方面有良好的表现性能，但同时又容易受到来自电流和电 压等方面的损害，因而电力电容器的保护对于其自身功效和寿命的稳定乃至整个电力系统的正常运行有着十分重要的意义，本文就将从电流、 电压、不平衡保护等方面对电力电容器保护技术进行分析。 Abstract:Power capacitors have good performance in equalizing pressure,voltage regulation,reducing line losses and improving power factor of power system and other factors,however,they are vulnerable to be damaged by the current and voltage.So the protection of the power capacitor has a very important sense for the stability of its effectiveness and life as well as the normal operation of the entire power system.This paper makes analysis on the power capacitor protection technology from the current,voltage,unbalance protection and other aspects. 关键词：电力电容器；过电压；不平衡保护Key words:power capacitors ；over-voltage ；unbalance protection 中图分类号：F407.61 文献标识码：A 文章编号：1006-4311（2012）01-0025-02 注：表中所示过电压1.15U 、1.2U 、1.3U 及其相应的运行时间，在电容器的寿命期间总共不超过2000次，其中若干次过电压实在电容器内部温度低于零度但未低于温度下限时发生. 表1电容器工频过电压与相应允许运行时间表 工频过电压值 最大允许运行时间 备注 1.1U 长期运行长期运行过电压的最高值不应超过1.1U 1.15U 1.2U 1.3U 30min 5min 1min 系统电压调整与波动轻负荷时电压升高 ·25·
漏电保护器 漏电：就是流入的电流和流出的电流不等，意味着电路回路中还有其它分支，可能是电流通过人体进入大地。电气设备漏电时，将呈现异常的电流或电压信号，漏电保护器通过检测此异常信号，使执行机构动作。我们把根据故障电流动作的漏电保护器叫电流型漏电保护器，根据故障电压动作的漏电保护器叫电压型漏电保护器。由于电压型漏电保护器结构复杂，受外界干扰动作特性稳定性差，制造成本高，现已基本淘汰。 目前以电流型漏电保护器为主导地位。 家用的漏电保护器接入端有“火”“零”两根线。如果“火”和“零”线流过的电流不等，那么感应线圈就会识别微小差别，并通过控制部分，迅速切断开关（跳闸）。保护漏电流通常阈值为20mA。 但漏电保护器是通过控制某个开关断开来实现的，它不能保证在整个供电回路出现短路时开关触点还能断开。? 空气开关则起过载或短路保护，当回路电流超过规定负载，空气开关自动短路（跳闸）。空气开关一般有单独“火”线接入保护，也有“火”“零”接入同时保护。?? 因此，?漏电保护器和空气开关各自实现的功能不同，不能互相代替！ 电流动作型漏电保护器的工作原理： 如左图所示。相线L1、L2、L3和零线N均通 过零序电流互感器TAN，作为TAN的一次线圈。 根据基尔霍夫第一定律: ∑I=O。正常情况下， 如果用电设备是三相平衡负荷，则一次电流的 矢量和为零，即Iu十Iv十Iw=O;如果用电设 备是单相负荷，则一次电流的矢量和亦为零， 即Iu十In =0、Iv十In=O、Iw十In=O，在 零序电流互感器流矢量电流TAN的铁芯中的 磁通矢量和也为零。TAN二次线圈无电流输 出，脱扣器YA不动作， RCD（Residual Current Device）正常合闸运行。当设备发生漏电或人身触电时，则故障电流Id经过大地回到电源变压器TM的中性点构成回路。由于对地出现漏电电流Id，则流经TAN的矢量和不等于零，即通过TAN的Iw+In≠0， TAN的二次侧有剩余电流流过，电磁脱扣器YA中有电流流过，当电流达到整定值时，脱扣器YA 动作，漏电开关RCD掉闸，切断故障电路，从而起到 保护作用。 三相漏电保护器的原理：正常情况下，三相负荷电流 和对地漏电流基本平衡，流过互感器一次线圈电流的 相量和约为零，即由它在铁芯中产生的总磁通为零， 零序互感器二次线圈无输出。当发生触电时，触电电 流通过大地成回路，亦即产生了零序电流。这个电流 不经过互感器一次线圈流回，破坏了平衡，于是铁芯中便有零序磁通，使二次线圈输出信号。这个信号经过放大、比较元件判断，如达到预定动作值，即发执行信号给执行元件动作掉闸，切断电源。
成都市城市照明管理处20XX年至20XX年路灯维护材料采购项目各包描述： A包：电线电缆采购 此包为20XX-20XX年每年度电线电缆采购预估总量，实际供货量以每批次采购为准，每批次实际供货价格按照同类金属价格的上下浮动进行调整，价格调整计
算公式为：调整合同单价=投标报价×（电缆入库合同签订当日金属价格／开标期间金属价格），其中开标期间金属价格固定为：铜元／吨，铝元／吨。电缆入库合同签订当日金属价格以上海金属网公布价格为准。 招标人每批次电缆采购需求，以各入库单位的调整合同单价为报价上限进行比价，价格合理者与招标人订立该批次电缆供货合同。 B包：光源电器采购
此包为20XX-20XX年每年度光源电器采购预估总量，实际供货量以每批次采购为准。其中镇流器价格因受铜价影响较大按可调单价的方式进行，调价条件是以开标期间铜价格为基准，变化超过10000元/吨，具体为调后价格=投标报价×（合同签订当日铜价格／开标期间铜价格），其中开标期间金属价格固定为：铜元／吨，均以上海金属网公布价格为准。 C包：浪涌保护器采购 此包为20XX-20XX年每年度浪涌保护器采购预估总量，实际供货量以每批次采购为准。 请参与本项目投标的投标人遵守上述规定，否则其报价将被视为无效报价。 二、技术要求： A包电力电缆和护套线技术要求 一、电力电缆技术要求 1.投标人提供的产品应符合《额定电压35KV及以下铜芯铝芯塑料绝缘电力电缆》产品标准以及其它相关规定； 2.投标人应提供招标产品所遵循的标准及生产工艺，并提供主要生产设备清单、铜杆及塑料的原产厂； 3.投标人应提供法定质量检验机构出具的本厂相同型号规格产品近期质检报告，其检验依据应符合GB12706标准的要求，控制电缆应符合GB9330标准的要求； 4.电缆外观应无损伤，绝缘良好，不得有铠装压扁、电缆绞拧、护套层折裂等机械损伤。标志牌齐全、正确、清晰；
漏电保护器原理： 所谓漏电就是流入的电流和流出的电流不等，意味着电路回路中有其它分支，可能是电流通过人体进入大地。根据这个原理设计漏电保护。漏电保护器接入端有“火”“零”两根线。如果“火”和“零”线流过的电流不等，那么感应线圈就会识别微小差别，并通过控制部分，迅速切断开关（跳闸）。保护漏电流在30mA 以下。 空气开关原理： 空气开关就是过载保护，当回路电流超过规定负载，空气开关自动短路（跳闸）。空气开关一般有单独“火”线接入保护，也有“火”“零”接入同时保护。 两者各自实现的功能不同，不能互相代替！ 漏电保护器主要实现的是检测家庭供电回路中，有没有非正常电流。所谓非正常电流，指的是没有通过“火线→用电设备→零线”回路的电流，对于这种电流，保护器认为是漏电，它有可能是人触电造成的，也有可能是线路由于受潮对地漏电造成的。 如果上述非正常电流超过一定额度（通常阈值高为20mA）时，保护器就起控，断开供电回路。 保护器一定程度上减少了保护人触电的危险。 有的漏电保护器也有类似保险丝的功能，即总电流超过一定值时，保护器起起控。 但漏电保护器的起控，是通过控制某个开关断开来实现的，它不能保证在整个供电回路出现短路时开关触点还能断开。 而实现任何方式下电流超标时都能断开功能的，只有保险丝。 所以，即使在电力系统中，各种自动控制和保护装置，也不能完全取代保险丝（在电力系统中，称作断路器）。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解ABB断路器、施耐德断路器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/365384578.html,/
漏电保护器 结构 漏电保护器主要由三部分组成：检测元件、中间放大环节、操作执行机构。 ①检测元件。由零序互感器组成，检测漏电电流，并发出信号。 ②放大环节。将微弱的漏电信号放大，按装置不同（放大部件可采用机械装置或电子装置），构成电磁式保护器相电子式保护器。 ③执行机构。收到信号后，主开关由闭合位置转换到断开位置，从而切断电源，是被保护电路脱离电网的跳闸部件。 工作原理 在了解触电保护器的主要原理前，有必要先了解一下什么是触
电。触电指的是电流通过人体而引起的伤害。当人手触摸电线并形成一个电流回路的时候，人身上就有电流通过；当电流的大小足够大的时候，就能够被人感觉到以至于形成危害。当触电已经发生的时候，就要求在最短的时间内切除电流，比如说，如果通过人的电流是50毫安的时候，就要求在1秒内切断电流，如果是500毫安的电流通过人体，那么时间限制是0.1 秒。 RL RN 漏电保护装置图 如图是简单的漏电保护装置的原理图。从图中可以看到漏电保护装置安装在电源线进户处，也就是电度表的附近，接在电度表的输出端即用户端侧。图中把所有的家用电器用一个电阻RL替代，用RN替代接触者的人体电阻。 图中的CT表示“电流互感器”，它是利用互感原理测量交流电流用的，所以叫“互感器”，实际上是一个变压器。它的原边线圈是进户的交流线，把两根线当作一根线并起来构成原边线圈。副边线圈则接到“舌簧继电器”SH的线圈上。 所谓的“舌簧继电器”就是在舌簧管外面绕上线圈，当线圈里通电的时候，电流产生的磁场使得舌簧管里面的簧片电极吸合，来接通
外电路。线圈断电后簧片释放，外电路断开。总而言之，这是一个小巧的继电器。 原理图中开关DZ不是普通的开关，它是一个带有弹簧的开关，当人克服弹簧力把它合上以后，要用特殊的钩子扣住它才能够保证处于通的状态；否则一松手就又断了。 舌簧继电器的簧片电极接在“脱扣线圈”TQ电路里。脱扣线圈是个电磁铁的线圈，通过电流就产生吸引力，这个吸引力足以使上面说的钩子解脱，使得DZ立刻断开。因为DZ就串在用户总电线的火线上，所以脱了扣就断了电，触电的人就得救了。 不过，漏电保护器之所以可以保护人，首先它要“意识”到人触了电。那么漏电保护器是怎样知道人触电了呢？从图中可以看出，如果没有触电的话，电源来的两根线里的电流肯定在任何时刻都是一样大的，方向相反。因此CT的原边线圈里的磁通完全地消失，副边线圈没有输出。如果有人触电，相当于火线上有经过电阻，这样就能够连锁导致副边上有电流输出，这个输出就能够使得SH的触电吸合，从而使脱扣线圈得电，把钩子吸开，开关DZ断开，从而起到了保护的作用。 值得注意的是，一旦脱了扣，即使脱扣线圈TQ里的电流消失也不会自行把DZ重新接通。因为没人帮它合上是无法恢复供电的。触电者离开，经检查无隐患后想再用电，需把DZ合上使其重新扣住，便恢复了供电。 以上就是触电保护器的主要原理，但是就是有了触电保护器，也不能认为是万无一失了，用电依然应该注意安全。 一、工作原理：

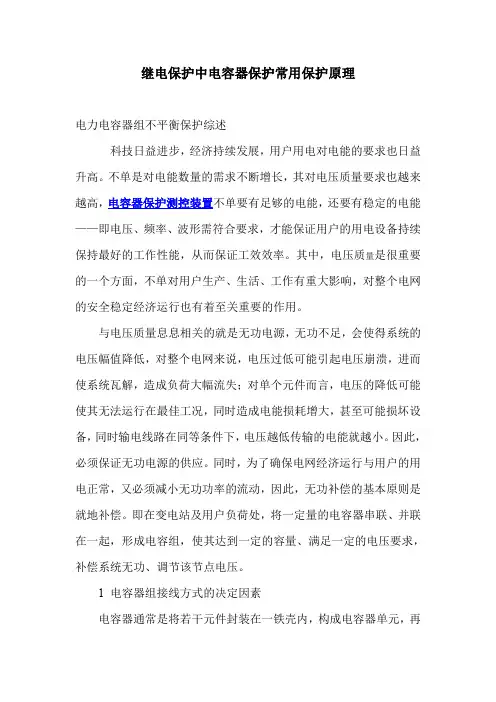

继电保护中电容器保护常用保护原理 电力电容器组不平衡保护综述 科技日益进步，经济持续发展，用户用电对电能的要求也日益升高。不单是对电能数量的需求不断增长，其对电压质量要求也越来越高，电容器保护测控装置不单要有足够的电能，还要有稳定的电能——即电压、频率、波形需符合要求，才能保证用户的用电设备持续保持最好的工作性能，从而保证工效效率。其中，电压质量是很重要的一个方面，不单对用户生产、生活、工作有重大影响，对整个电网的安全稳定经济运行也有着至关重要的作用。 与电压质量息息相关的就是无功电源，无功不足，会使得系统的电压幅值降低，对整个电网来说，电压过低可能引起电压崩溃，进而使系统瓦解，造成负荷大幅流失；对单个元件而言，电压的降低可能使其无法运行在最佳工况，同时造成电能损耗增大，甚至可能损坏设备，同时输电线路在同等条件下，电压越低传输的电能就越小。因此，必须保证无功电源的供应。同时，为了确保电网经济运行与用户的用电正常，又必须减小无功功率的流动，因此，无功补偿的基本原则是就地补偿。即在变电站及用户负荷处，将一定量的电容器串联、并联在一起，形成电容组，使其达到一定的容量、满足一定的电压要求，补偿系统无功、调节该节点电压。 1电容器组接线方式的决定因素 电容器通常是将若干元件封装在一铁壳内，构成电容器单元，再
