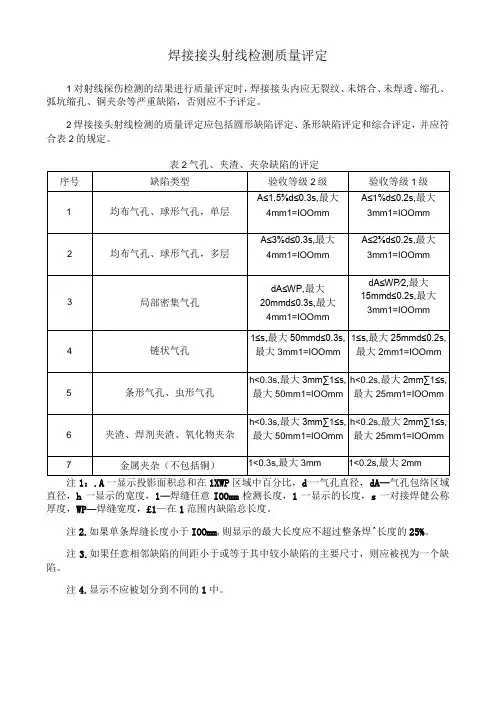

SH3501 焊接接头射线检测百分率及合格等级
不合格的焊缝同一部位的返修次数，非合金钢管道不得超过3次，其余钢种管道不得超过两次。
7.4.3.1 下列管道焊缝应进行100％射线照相检验，其质量不得低于Ⅱ级：
(1)输送剧毒流体的管道；
(2)输送设计压力大于等于10MPa 或设计压力大于等于4MPa 且设计温度大于等于400 ℃的可燃流体、有毒流体的管道；
(3)输送设计压力大于等于10MPa 且设计温度大于等于400℃的非可燃流体、无毒流体的管道；
(4)设计温度小于-29℃的低温管道。
(5)设计文件要求进行100％射线照相检验的其他管道。
7.4.3.2 输送设计压力小于等于1MPa 且设计温度小于400 ℃的非可燃流体管道、无毒流体管道的焊缝，可不进行射线照相检验。
7.4.3.3 其他管道应进行抽样射线照相检验，抽检比例不得低于5％，其质量不得低于Ⅲ级。抽检比例和质量等级应符合设计文件的要求。7.4.4 经建设单位同意，管道焊缝的检验可采用超声波检验代替射线照相检验，其检验数量应与射线照相检验相同。
焊缝等级分类及无损检测要求 焊缝应根据结构的重要性、荷载特性、焊缝形式、工作环境以及应力状态等情况，按下述原则分别选用不同的质量等级， 1. 在需要进行疲劳计算的构件中，凡对接焊缝均应焊透，其质量等级为 1) 作用力垂直于焊缝长度方向的横向对接焊缝或T形对接与角接组合焊缝，受拉时应为一级，受压时应为二级； 2）作用力平行于焊缝长度方向的纵向对接焊缝应为二级。 2 .不需要计算疲劳的构件中，凡要求与母材等强的对接焊缝应予焊透，其质量等级当受拉时应不低于二级，受压时宜为二级 3 .重级工作制和起重量Q≥50t吊车梁的腹板与L冀缘之间以及吊车析架上弦杆与节点板之间的T形接头焊缝均要求焊透．焊缝形式一般为对接与角接的组合焊缝，其质量等级不应低于二级 4 .不要求焊透的’I'形接头采用的角焊缝或部分焊透的对接与角接组合焊缝，以及搭接连接采用的角焊缝，其质量等级为： 1)对直接承受动力荷载且需要验算疲劳的结构和吊车起重量等于或大于50t的中级工作制吊车梁，焊缝的外观质量标准应符合二级； 2) 对其他结构，焊缝的外观质量标准可为二级。 外观检查一般用目测，裂纹的检查应辅以5 倍放大镜并在合适的光照条件下进行，必要时可采用磁粉探伤或渗透探伤，尺寸的测量应用量具、卡规。 焊缝外观质量应符合下列规定: 1 一级焊缝不得存在未焊满、根部收缩、咬边和接头不良等缺陷，一级焊缝和二级焊缝不得存在表面气孔、夹渣、裂纹和电弧擦伤等缺陷； 2 二级焊缝的外观质量除应符合本条第一款的要求外，尚应满足下表的有关规定； 3 三级焊缝的外观质量应符合下表有关规定
设计要求全焊透的焊缝，其内部缺陷的检验应符合下列要求: 1 一级焊缝应进行100%的检验，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B 级检验的Ⅱ级及Ⅱ级以上； 2 二级焊缝应进行抽检，抽检比例应不小于20%，其合格等级应为现行国家标准《钢焊缝手工超声波探伤方法及质量分级法》(GB 11345)B级检验的Ⅲ级及Ⅲ级以上； 3 全焊透的三级焊缝可不进行无损检测。 4 焊接球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。 5 螺栓球节点网架焊缝的超声波探伤方法及缺陷分级应符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》的规定。 6 箱形构件隔板电渣焊焊缝无损检测结果除应符合GB50205-2001标准第7.3.3 条的有关规定外，还应按附录C 进行焊缝熔透宽度、焊缝偏移检测。 7 圆管T、K、Y 节点焊缝的超声波探伤方法及缺陷分级应符合GB50205-2001标准附录D的规定。 8 设计文件指定进行射线探伤或超声波探伤不能对缺陷性质作出判断时，可采用射线探伤进行检测、验证。 9 射线探伤应符合现行国家标准《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的规定，射线照相的质量等级应符合AB 级的要求。一级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅱ级及Ⅱ级以上，二级焊缝评定合格等级应为《钢熔化焊对接接头射线照相和质量分级》(GB 3323)的Ⅲ级及Ⅲ级以上。 10 以下情况之一应进行表面检测: 1）外观检查发现裂纹时，应对该批中同类焊缝进行100%的表面检测； 2）外观检查怀疑有裂纹时，应对怀疑的部位进行表面探伤； 3）设计图纸规定进行表面探伤时； 4）检查员认为有必要时。 铁磁性材料应采用磁粉探伤进行表面缺陷检测。确因结构原因或材料原因不能使用磁粉探伤时，方可采用渗透探伤。磁粉探伤应符合国家现行标准《焊缝磁粉检验方法和缺陷磁痕的分级》(JB/T 6061)的规定，渗透探伤应符合国家现行标准《焊缝渗透检验方法和缺陷迹痕的分级》(JB/T 6062)的规定。磁粉探伤和渗透探伤的合格标准应符合外观检验的有关规定。 设计要求全焊透的一、二级焊缝应采用超声波探伤进行内部缺陷的检验，超声波探伤不能对缺陷作出判断时，应采用射线探伤，其内部缺陷分级及探伤方法应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》GB11345或《钢熔化焊对接接头射结照相和质量分级》GB3323的规定。 焊接球节点网架焊缝、螺栓球节点网架焊缝及圆管T、K、Y形点相贯线焊缝，其内部缺陷分级及探伤方法应分别符合国家现行标准JG/T203-2007《钢结构超声波探伤及质量分级法》、《建筑钢结构焊接技术规程》JGJ81的规定。一级、二级焊缝的质量等级及缺陷分级应符合下表的规定。

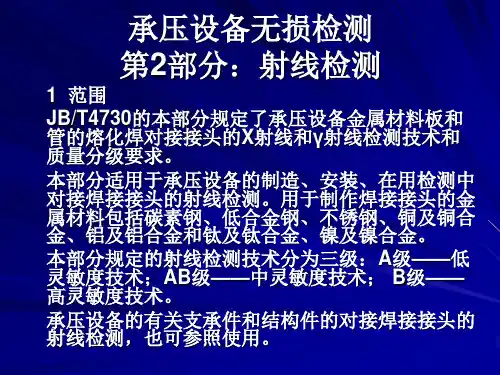

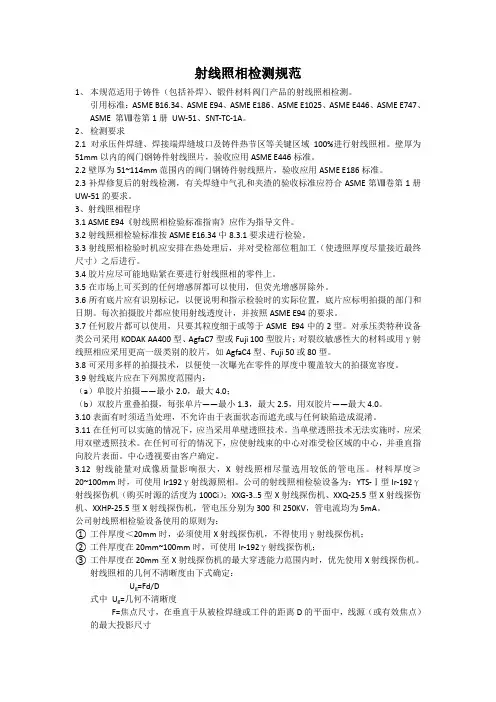

对接焊接接头X射线检测工艺规程 1. 0目的及适用围 1.1目的 为保证射线检测工作质量，提供准确可靠的检测数据，特制定本规程。 1.2适用围 1.2.1本规程适用于碳素钢、低合金钢、不锈钢压力容器，常压容器的纵向和环向对接接头； 1.2.2本规程适用于透照厚度为2～50mm的钢熔化焊对接接头的X射线照相方法； 1.2.3材料为铜及铜合金、铝及铝合金和钛及钛合金、镍及镍合金的纵向和环向及钢结构对接接头的X射线检测可参照进行； 2. 0编制依据 2.1本规程依据JB/T4730-2005.2《承压设备无损检测》编制； 2.2本规程依据GB16357-1996《工业X射线探伤卫生防护标准》
编制； 2.3本规程参照GB18871-2002《电离辐射防护与辐射源安全基本标准》编制。 3.0 射线防护 3.1 射线防护应符合GB18871-2002《电离辐射防护与辐射源安全基本标准》和GB16357-1996《工业X射线探伤卫生防护标准》的要求； 3.2 曝光室场地必须是经卫生防疫部门放射性安全检测合格，并由国家相应卫生部门颁发《放射装置使用许可证》方可使用； 3.3 工程现场进行X射线检测时，必须采用射线安全剂量仪，检测出安全区域，并在安全区边界位置悬挂警示牌，必要时应设专人监护。夜间检测操作时应使用红色警示灯，避免人员误入受到辐射伤害； 3.4 从事本规程的检测人员应严格遵守公司制订的《射线工作安全管理制度》和《X射线机安全操作规程》。 4.0表面要求和X射线检测时机 4.1在射线检测之前，对接焊接接头的表面应经外观检测并合格。表面的不规则状态在底片上的影像不得掩盖或干扰缺陷影像，否则应对表面作适当修整； 4.2除非另有规定，射线检测应在焊后进行。对有延迟裂纹倾向的材料，至少应在焊接完成24h后进行射线检测； 5.0射线检测技术等级 5.1射线检测技术等级选择应符合制造、安装、在用等有关标准及设
焊缝X射线探伤 1、一般要求 （1）射线检测人员 1）从事射线检测人员上岗前应进行辐射安全知识的培训，并取得放射工作人员证。 2）射线检测人员未经矫正或经矫正的近（距）视力和远（距）视力应不低于5.0（小数记录值为1.0），测试方法应符合GB 11533的规定。从事评片的人员应每年检查一次视力。 （2）观片灯 1）观片灯的最大亮度应能满足评片的要求。 2）观片灯的主要性能指标除了亮度以外还包括：亮度的均匀性、外壳温度、噪声、绝缘程度等应满足标准要求。底片评定范围内的黑度≤2.5时，观片灯的亮度不应低于9400 cd/m2 、当底片评定范围内的黑度2.5＜D≤4.0时观片灯的亮度不应低于100000 cd/m2 。 （3）黑度计 1）黑度计可测的最大黑度应不小于4.5，测量值的误差应不超过±0.05。 2）黑度计至少每6个月校验一次。校准黑度计用的标准黑度片必须在有效期内，并通过计量部门的鉴定(2年）新购置的标准黑度片只要在有效期内也允许。 （4）增感屏 1）X射线照相和Ir-192射线源时选用铅屏增感屏。 2）Ir-192射线源时铅屏增感屏的前屏和后屏的厚度均不能小于0.1mm。
3）前屏和后屏的厚度可以相同也可以不同。 （5）像质计 1）底片影像质量采用线型像质计测定。线型像质计的型号和规格应符合JB/T 7902的规定，JB/T 7902中未包含的丝径、线号等内容，应符合HB 7684的有关规定。 2）像质计的材料可选择碳钢或奥氏体不锈钢。 （6）表面要求和射线检测时机 1）在射线检测之前，对接焊接接头的表面应经外观检测并合格。表面的不规则状态在底片上的影像不得掩盖或干扰缺陷影像，否则应对表面作适当修整。 2）为防止延迟裂纹倾向射线检测应在焊接完成24h后进行射线检测。 （7）辐射防护 1）现场进行Ｘ射线检测时，应按GB16357的规定划定控制区和管理区、设置警告标志。检测工作人员应佩带个人剂量计，并携带剂量报警仪。 2）现场进行γ射线检测时，应按GB18465的规定划定控制区和监督区、设置警告标志，检测作业时，应围绕控制区边界测定辐射水平。检测工作人员应佩带个人剂量计，并携带剂量报警仪。 2、透照布置 （1）透照方式选择中心法和双壁单影法。 （2）透照时射线束中心一般应垂直指向透照区中心，需要时也可选用有利于发现缺陷的方向透照。 （3）一次透照长度应以透照厚度比K进行控制。焊接接头所需的透照次数可按照透照方式计算确定。
小径管对接焊接接头的相控阵超声检测 摘要：对小径管对接焊接接头中的裂缝、密集气孔、未焊透等缺陷进行相控阵超声波检测和射线检测，通过将两者的检测结果进行分析和比较，对两者的检测效果进行评价。本文主要是对相控阵超声波检测手段的优势和其在小管径检测中的应用进行了一定的分析，旨在推动相控阵超声波检测技术的广泛应用。 关键词：小径管对接焊接；接头；相控阵超声检测 引言 相控阵超声检测可以获取实时的检测结果，能够对工件的缺陷进行多种方式的扫描，是一种可以记录的无损检测方式。相控阵超声检测的主要优势就是声束角度和聚焦深度精确可控，声束可达性强，检测精度高，缺陷显示直观，检测速度快，是具有较高可靠性的检测技术，在工业领域有着颇为广泛的应用。笔者对小径管对接焊接接头中的缺陷进行了相控阵超声波检测，并且与射线检测结果进行了一定的比较分析。 一、相控阵超声检测技术 （一）相控阵超声检测技术的原理 相控阵超声检测方法主要是通过对换能器阵列中的单个阵元进行分别控制，以特定的时序法则进行激发和接收，进而实现声束在工件中的偏转和聚焦。采用自聚焦传感器能进一步增强聚焦能力和分辨力，有效的改善了小径管中波型畸变和杂波干扰的情况。 （二）试样管的焊制 小径管的试样管采用的是与广东省某电厂机组锅炉受热面管同规格同材质的管件，其中对接接头存在着一定的裂纹、未熔合、密集气孔有缺陷等问题，具体的示意图可以如下图1所示，焊接的方法主要是钨极氩弧焊。 图1 焊接接头简图 （三）相控阵检测系统 1、相控阵检测仪器 本次研究主要采用的仪器是phascan 32/128相控阵检测仪，Cobra16阵元自聚焦传感器，一次性激发16阵元。 2、相控阵检测探头和楔块 对于相控阵超声探头来说，它主要是阵列探头，在进行现场检测的时候要根据小径管的尺寸来对探头和楔块的型号和大小进行选择。一般来说，探头在进行使用的过程中，因为小径管的曲率过大，要将其和探头之间的耦合损失降低，就需要使用能够与小径管进行紧密切合的楔块，选择曲率相近的曲面。 （四）声束覆盖范围设置 在对小径管焊缝进行相控阵超声扇形扫查的时候，要对探头前沿到焊缝中心线的距离进行正确的选择，要保证在进行扇形扫查的时候大角度声束能够对焊缝的下面部分进行覆盖，小角度声束可以覆盖到焊缝的上面部分，进而达到对焊接接头的全面检测，避免出现遗漏。在对小径管对接接头进行检测的时候，还可以通过使用专业的软件来对声束覆盖范围进行模拟，然后对的不同角度的波束覆盖情况的进行模拟现实，通过这样的模拟结果可以找到适当的探头前沿距离和波束角度范围等等。 （五）相控阵检测校准设置

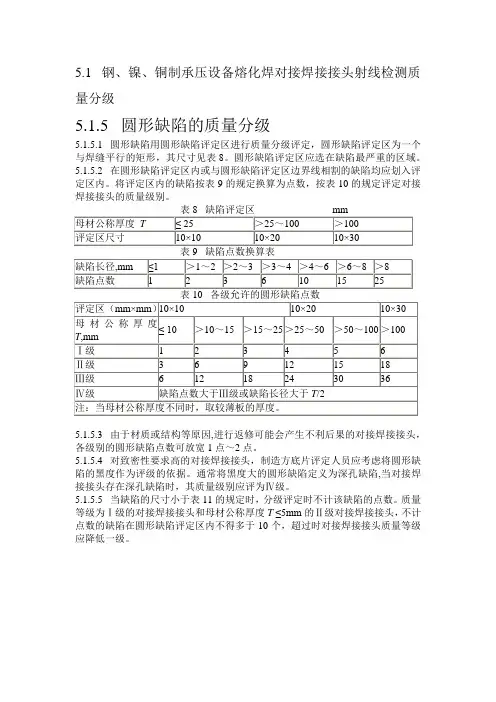

1.前言 本规范规定了在焊缝透照过程中,为获得合格透照底片所遵循的程序和要求. 2.目的 采用射线的照相技术要求及通过射线摄影的底片来检验缺陷,并对缺陷进行分类定级. 3.适用范围 本规范主要用于本公司及其外协厂碳素钢、低合金钢的对接焊缝及钢管的对接环焊缝的射线透照的检测. 4.参考标准 QA-I-101 焊工培训考核程序 GB3323-82 钢焊缝射线照相及底片等级分类法 JB4730-94 压力容器无损检测 5.射线透照的一般要求 5.1 射线对人体有不良影响,应尽量避免射线的直接照射和散射线的影响. 5.2 在现场进行射线检测时应设置安全线,安全线上应有明显的警告标志. 5.3 从事射线探伤的人员必须经过培训,按照《锅炉压力容器无损检测人员资格考核规则》执行. 6.射线透照的技术要求 6.1 焊缝表面的要求: 焊缝需经表面检验合格后才能进行射线照相.焊缝表面的不规则程度应不 妨碍底片上缺陷的辨认,如咬边,焊瘤等.否则应在射线照相前修整. 6.2 工件的表面应采用永久性的标记作为对每张射线底片重新定位的依据,产品上不适合打印标 记时,应采用透视部位草图或其他标记方法. 6.3 底片上必须有工件编号、底片编号、定位记号等标志,这些标志应离焊缝边缘至少5mm,并应 与工件上的标志相符. 7.射线透照 射线透照的具体步骤和内容应参照GB3323-82 《钢焊缝射线照相及底片等级分类法》或JB4730-94《压力容器无损检测》. 8.焊缝质量评级 8.1 焊缝质量根据缺陷数量的规定分成四级： 优等焊缝----- Ⅰ级焊缝,焊缝内部不准有裂纹、未熔合、未焊透、条状夹渣. 一级焊缝---- Ⅱ级焊缝,焊缝内部不准有裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透. 合格焊缝---- Ⅲ级焊缝,焊缝内部不准有裂纹、未熔合以及双面焊和加垫板的单面焊中的未焊透. 不合格焊缝--- Ⅳ级焊缝,焊缝内部的缺陷数量超过Ⅲ级者为Ⅳ级. 8.2 对于焊缝内部的不同尺寸的气孔(包括点状夹渣)按表1换算. 表1 气孔换算表
焊缝X射线检测及其结果的评判方法综述 周正干, 滕升华, 江 巍, 李和平 (北京航空航天大学机械工程及自动化学院,100083 北京) 摘 要:分析了焊缝X射线检测方法的现状,指出了目前存在的主要问题;介绍了焊缝X射线检测结果的人工评定和计算机辅助评定方法,论述了国内外焊缝X 射线检测结果计算机辅助识别的研究现状。研究结果表明,X射线数字实时成像技术是焊缝射线 检测的发展方向,焊缝射线数字图像的计算机自动分析与识别技术是射线实时成像技 术成功应用的基础。 关键词:无损检测;图像处理;模式识别;焊接 中图分类号:TP391.6 文献标识码:A 文章编号:0253-360X(20002)03-85-04周正干0 序 言 目前,焊接已作为一种基本工艺方法,应用于航 空、航天、舰船、桥梁、车辆、锅炉、电机、电子、冶金、 能源、石油化工、矿山机械、起重机械、建筑及国防等 各个工业部门[1]。由于焊接过程中各种参数的影 响,焊缝有时不可避免地会出现熔合不良、裂纹、气 孔、夹渣、夹钨、未熔合和未焊透等缺陷。为了保证 焊接构件的产品质量,必须对其中的焊缝进行有效 的无损检测和评价。射线检测是常规无损检测的重要方法之一,是保证焊接质量的重要技术,其检测结果将作为焊缝缺陷分析和质量评定的重要判定依据[2]。对X射线检测结果的评定方法有两种:人工评定和计算机辅助评定。当人工评定检测结果时,评定人员的工作量大,眼睛易受强光损伤,效率较低,而且缺陷分析受评定人员的技术素质、经验以及外界条件的影响,结果往往会因人而异 。采用计算机对X射线检测结果进行分析和识别,可以大大提高工作效率,有效地克服人工评定中由于评判人员技术素质和经验差异以及外界条件的不同而引起的误判或漏判,使评判过程客观化、科学化和规范化。 1 焊缝X射线的检测方法 目前,焊缝X射线检测最常用的方法是胶片照相法。X射线胶片照相的成像质量较高,能正确提供焊缝缺陷真实情况的可靠信息,但是,它具有操作过程复杂、运行成本高、结果不易保存且查询携带不便等缺点。随着电子技术及计算机技术的发展,一 收稿日期:2001-11-01种新兴的X射线检测技术———基于X射线图像增强器(X ray image intensifier)的实时成像技术(Ra2 dioscopy)应运而生,其工作原理如图1所示,图2是一种典型的图像增强器。X射线图像增强实时成像检测技术的出现使焊缝X射线检测的效率大大提高。但是,与胶片照相法相比,由于图像增强实时成像法成像环节较多,信噪比低,图像容易产生畸变,故成像质量相对较低,检测结果的图像对比度和空间分辨率均不是很高。 图1 图像增强实时成像检测系统原理图 Fig.1 Sketch of im age2intensifier2b ased radioscopy system 为了解决上述问题,20世纪90年代末出现了X 射线数字实时成像检测技术(Digital radioscopy,DR),亦称为X射线数字照相(Digital radiography,DR),其工作原理如图3所示。X射线数字实时成像系统中使用的平板探测器(Flat panel detector)如图4所示,其像元尺寸最小可达0.127mm,因而成像质量及分辨率明显优于X射线图像增强器系统,几乎可与胶片照相媲美,同时还克服了胶片照相中 第23卷 第3期2002年6月 焊接学报 TRANS ACTI ONS OF THE CHI NA WE LDI NG I NSTIT UTI ON Vol.23 No.3 June 2002
