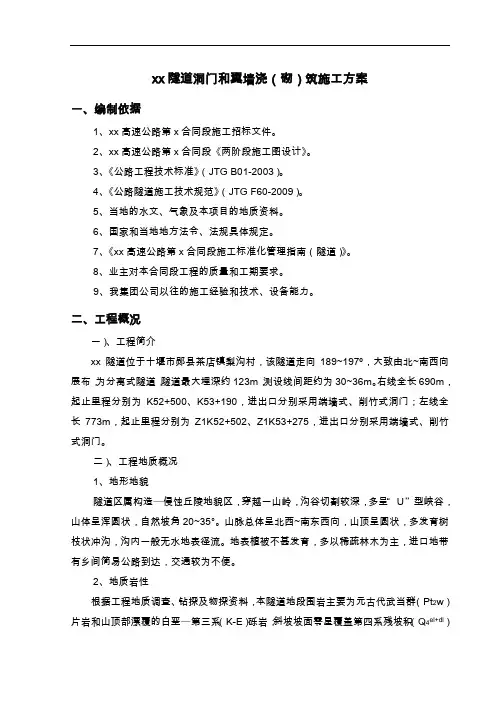

xx隧道洞门和翼墙浇(砌)筑施工方案

一、编制依据

1、xx高速公路第x合同段施工招标文件。

2、xx高速公路第x合同段《两阶段施工图设计》。

3、《公路工程技术标准》(JTG B01-2003)。

4、《公路隧道施工技术规范》(JTG F60-2009)。

5、当地的水文、气象及本项目的地质资料。

6、国家和当地地方法令、法规具体规定。

7、《xx高速公路第x合同段施工标准化管理指南(隧道)》。

8、业主对本合同段工程的质量和工期要求。

9、我集团公司以往的施工经验和技术、设备能力。

二、工程概况

一)、工程简介

xx隧道位于十堰市郧县茶店镇梨沟村,该隧道走向189~197o,大致由北~南西向展布,为分离式隧道,隧道最大埋深约123m,测设线间距约为30~36m。右线全长690m,起止里程分别为K52+500、K53+190,进出口分别采用端墙式、削竹式洞门;左线全长773m,起止里程分别为Z1K52+502、Z1K53+275,进出口分别采用端墙式、削竹式洞门。

二)、工程地质概况

1、地形地貌

隧道区属构造—侵蚀丘陵地貌区,穿越一山岭,沟谷切割较深,多呈“U”型峡谷,山体呈浑圆状,自然坡角20~35°。山脉总体呈北西~南东西向,山顶呈圆状,多发育树枝状冲沟,沟内一般无水地表径流。地表植被不甚发育,多以稀疏林木为主,进口地带有乡间简易公路到达,交通较为不便。

2、地质岩性

根据工程地质调查、钻探及物探资料,本隧道地段围岩主要为元古代武当群(Pt

w)

2

el+dl)片岩和山顶部漂覆的白垩—第三系(K-E)砾岩;斜坡坡面零星覆盖第四系残坡积(Q

4

碎石质粉质粘土层组成,出口段围岩级别为Ⅴ级,工程性质差,浸水易软化,稳定性差。

施工开挖洞顶极易塌方,侧壁易变形,需超前支护。

3、地震基本烈度

隧道场区地震动反应谱特征周期为0.35s,地震动峰值加速度分区属0.05g区,相当于原地震基本烈度VI度区。依据《公路工程抗震设计规范》(JTJ004-89)有关规定,该隧道可比基本烈度提高一度采取抗震措施。

4、水文特征

隧道区地表水系不发育,隧道区多发育树枝状冲沟,沟内一般无地表水径流。但在雨季会出现短暂地面渗流,流量较小,对隧道施工影响较小。隧道区地下水类型主要为基岩裂隙水,其次为残坡积碎石质粉质粘土层中的孔隙水。

三、施工准备

1、施工前,全线已完成导线点、水准点测量数据的复测,并在线路附近增设了导线点与水准基点。

2、施工拌合场地己在隧道出洞右侧建设完毕。内配配备JS1000强制拌和机一台,设备及相应的小型机具的安装调试均已完成。

3、施工用水已从山脚下武家沟水库,牵引至我隧道出口的高压水罐。

4、人员配备

本工程开工前,组织全体技术人员,包括测量、质检、试验、材料相关人员。熟悉施工图纸,了解施工内容。由技术总管主持开展技术工作,对各部门人员进行分工。附:《分项工程施工主要人员报验单》

5、施工机械设备

施工机械已进场,技术状况良好。附:《进场设备报验单》

6、施工配合比

施工所需用水泥、碎石、砂、片石材料均已由监理抽样送试验室试验合格;施工用M7.5砂浆配合比已报批,可按配比施工。

7、材料准备

施工所需水泥、碎石、砂、片石均已按业主要求联系好供应商并签订供货合同;我拌合场区有部分储料满足施工需求。交通情况:可通过茶青线路及施工便道运达施工现场。

四、施工工艺及施工方法

本隧道出口洞门采用削竹式洞门,洞门结构采用C25钢筋混凝土,结构厚度为70cm。洞门及明洞长度共长14m。隧道出进口洞门采用端墙式洞门,洞门端墙、顶帽采用C20混凝土。洞门长度共长1.8m。

1、测量放线

我部技术人员根据施工图纸及施工技术规范要求,用进行放线基坑定位,定出开挖边线,基坑定位尺寸必须符合图纸和规范规定并报监理工程师的批示。

2、基坑开挖

监理工程师的批示后进行基坑开挖。基坑开挖采取机械配合人工开挖。先用机械进行开挖,再用人工整平基坑,对于地基承载力不合格的,应及时开挖换填土,进行加固。若在开挖中遇到硬岩,采用浅眼爆破法进行基坑开挖,对坑壁边采用光面爆破法。在爆破时采取安全防范措施。严格控制炸药用量,药量以震松周围岩体而不破坏隧道及边坡处岩石为度。使基底与边壁坚实平顺,不欠挖。

3、基础换填支模及砼的浇筑

根据洞门和翼墙基础尺寸,测量队先进行定位放线,将基坑底及两侧整理成型,支立基础换填模板,模板采用组合钢模板,内外模清理干净后涂刷脱模剂。钢模板及其配件成品必须经检验合格后方可使用。模板安装时严格控制结构尺寸,应防止模板移位和凸出,支架安装在密实的地基基础上,防止不均匀沉降。两侧分别用钢管支撑牢固,安装完毕后,应对其结构尺寸、平面位置、顶部标高、节点联系及纵、横向稳定性进行检查。自检合格后报监理工程师验收,验收合格后方可进行混凝土的浇注。

混凝土施工时主要用传送带运输各种原材料到混凝土拌和楼料斗,在混凝土搅拌均匀后通过出料口灌入到混凝土输送车后再运送到施工现场。浇筑混凝土前,检查混凝土的和易性和坍落度。

基础换填采用C20混凝土,浇筑采用水平分层法施工,混凝土采用拌和楼拌和;拌和的时间必须要严格控制,采用混凝土输送车运输,用串筒或溜槽输送入模,其自由落下的高度不得超过2.0m。混凝土采用水平分层布料,每层布料厚度为30cm;用插入式振捣器垂直振捣,由四边逐渐向中部振捣,间距40~60cm呈梅花型布置,振捣时快插慢拔,以免产生混凝土内空洞,每次振捣时间30秒左右,直到混凝土普遍泛浆,不再

下沉为止;每次振捣器都要垂直插入至前一层混凝土,以保证新浇混凝土与先浇混凝土结合良好;振捣时应尽可能避免与模板相接触,振捣充分,做到不漏振、欠振和过振。在最后一遍的振捣过程中,边振捣边在换填顶部植入接茬钢筋,接茬钢筋的直径、长度及插入间距满足设计图要求。

4、基础支模及砼的浇筑

①、换填施工完,经自检和监理抽检,其经度、轴线,结构和平面尺寸、平面位置以及高程均满足设计要求后,在换填顶面用全站仪放出基础位置线,将换填顶面基础处的混凝土浮浆凿除,并用水冲洗干净。

②、在复核基础放线无误后,进行置立模板。模板采用组合钢模板,支撑采用足够刚度和强度的钢管。模板接缝处贴双面胶带进行处理,防止漏浆,内外模清理干净后涂刷脱模剂。安装完毕后,应对其结构尺寸、平面位置、顶部标高、节点联系及纵、横向稳定性进行检查。自检合格后报监理工程师验收,验收合格后方可进行混凝土的浇注。

③、基础采用C20混凝土,混凝土施工同基础换填。在基础顶部植入接茬钢筋,接茬钢筋的直径、长度及插入间距满足设计图要求。

5、端墙施工

①、基础施工完,经自检和监理抽检,其经度、轴线,结构和平面尺寸、平面位置以及高程均满足设计要求后,在基础顶面用全站仪放出端墙位置线,将基础顶面端墙处的砼浮浆凿除,并用水冲洗干净。

②、在复核端墙放线无误后,进行置立模板。模板采用面积不小于2m2的组合钢模板,支撑采用足够刚度和强度的钢管。模板接缝处贴双面胶带进行处理,防止漏浆,内外模清理干净后涂刷脱模剂。安装模板时,要确保每个端墙的两边模板整体平整度≤5mm,相邻两模板高差≤2mm,不扭曲。

③、模板安装完,测量人员要对模板内的尺寸、轴线、平面位置、高程、垂直度及支撑的稳固性进行全面检查,保证满足模板内尺寸误差≤±20mm,高程≤±10mm轴线偏位≤10mm等指标。

④、安装完毕后,应对其结构尺寸、平面位置、顶部标高、节点联系及纵、横向稳定性进行检查。自检合格后报监理工程师验收,验收合格后方可进行混凝土的浇注。端墙采用C20混凝土,混凝土施工同基础换填。

6、台帽施工

①、端墙施工完,经自检和监理抽检,其经度、轴线,结构和平面尺寸、平面位置以及高程均满足设计要求后,在基础顶面用全站仪放出台帽位置线,将端墙顶面台帽处的砼浮浆凿除,并用水冲洗干净。

②、在复核台帽放线无误后,进行置立模板。模板采用组合钢模板,支撑采用足够刚度和强度的钢管。模板接缝处贴双面胶带进行处理,防止漏浆,内外模清理干净后涂刷脱模剂。安装完毕后,应对其结构尺寸、平面位置、顶部标高、节点联系及纵、横向稳定性进行检查。自检合格后报监理工程师验收,验收合格后方可进行混凝土的浇注。

③、台帽采用C20混凝土,混凝土施工同基础换填。混凝土表面用铁抹收平,终凝后覆盖洒水养生,养生期不少于7天。

6、混凝土的养护

混凝土浇注完毕后,立即用塑料薄膜覆盖并在其上部或外部加盖草帘子的方法进行养护。覆盖养护15天,非承重模板拆除时间保证混凝土达到表面及棱角不因拆模而受损的强度。

7、注意事项

当洞门和翼墙浇(砌)筑混凝土达到设计强度后,方可回填拱背土方。

五、质量保证措施

1、建立从上到下的质量管理体系,并在整个施工过程中开展,从始至终坚持质量管理活动,建立管理点、管理工具,采用立方图法、排列图法和因果分析法使质量管理从静态进化为动态管理。

2、抓人的工作。我们认为工程质量的好坏,在很大程度上取决于参与工程的全体员工的工作责任心,因此,必须抓紧、抓死思想教育工作,以使每个职工做到工作一丝不苟,认真细致,用人的工作质量来保证工程质量,牢固树立质量责任重于泰山的思想。

3、作好技术交底工作。在每项工作、每道工序施工前,将有关施工技术规范、设计要求、质量控制部位及应达到的标准等编制成手册发到各施工班组进行书面交底并作为学习的依据,同时利用各种会议形式进行口头交底,达到人人知晓,并在施工中对照检查,做到人人遵守,互相督促;开工前将对进入合同段的全体员工进行技术规范教育,针对各工种进行技术培训,培训结束后,要进行考试,对不合格者不发给上岗证,且不得上岗。

4、实行质量与经济利益挂钩的奖罚制度,在施工过程中,我们将根据工程的重要

性,复杂性等因素制定一套奖罚制度,实行重奖、重罚,利用经济手段以保证优良工程的实现。

5、严格施工纪律,把好工序质量关,上道工序不合格,不能进行下道工序施工。

6、各种材料均要有试验单或出厂合格证,并且按设计及规范要求进行试验,达到要求后方可投入使用,不合格材料坚决不能使用。

六、安全保证措施

1、建立健全安全保证体系:项目经理部设后勤保安部,专职负责安全工作,工区、施工工班、组设专职安全员,形成一个组织体系。对外和当地的治安机关密切配合,负责安全保卫工作,对内要加强宣传教育,形成安全的超前控制,并认真组织督促,确保人员设备安全,项目部和各施工队设保健人员和必要的抢救设施以防发生不测时能及时进行抢救。

2、健全安全生产责任,坚持安全第一的原则,各级领导都要把安全放在一切工作的首位,要杜绝一切漏洞,保证安全生产。必须防止因车辆运输等原因造成的事故,安全工作要分专人管理,各级领导要亲自抓。

3、加强安全生产教育,提高全员安全意识,主要是主人翁责任感和安全第一的教育,本职工作安全基本知识技术教育、操作规程、排除险情和应急措施的教育,遵守规章制度和岗位作业标准教育,以及行车安全教育,人员上岗前将进行安全培训。详见《施工安全检查工作程序框图》

施工安全检查工作程序框图

七、雨季施工措施:

1、对于雨季,我们将在工作安排上灵活机动,抢晴天,战雨天,见缝插针,遇大风、大雨不能正常施工,可利用这些时间进行设备检修,开展学习、培训,为下步投入施工作好充分准备。

2、积极加强与当地气象部门联系,及时掌握天气和雨讯情况,早作安排,防患未然。

八、环境保护措施:

1、严格执行国家《环保法》和建设部有关规定,以及当地有关行政法规,开工前对参建人员进行《环保法》和文明施工教育,提高全体职工的环境保护意识。

2、合理布置施工场地,合理布置各种施工设施,尽量减少对自然景观、植被和原始地面线的破坏。施工中的废渣排放在指定的垃圾坑中并用垃圾车运至指定地点处理,施工废水和生活废水用排水沟引排至指定的污水处理地点和化粪池进行处理,对违者进行严肃的批评和经济处罚。钻孔泥浆采用泥浆车集中外运至指定地点,施工中注意不使

泥浆外溢污染水源和环境。对于可视部位的植被采取严格的保护措施,树立明显的严禁开挖、践踏、攀折的标志,对于必须开挖的地段采取移植方法加以保护。

3、所有工点和生活区排水畅通,建立必须的卫生设施。

4、分段、分片区进行场地规划。运输道路、材料场库、机械停放场、搅拌场、材料储备场、钢筋加工棚和生活区按总平面合理布局、统一规划、布置整齐并设置围栏。加强施工现场管理,杜绝野蛮作业、坚持文明施工,经常清理施工现场,做到材料整齐堆放、设备停放有序,整个工地整洁美观。
