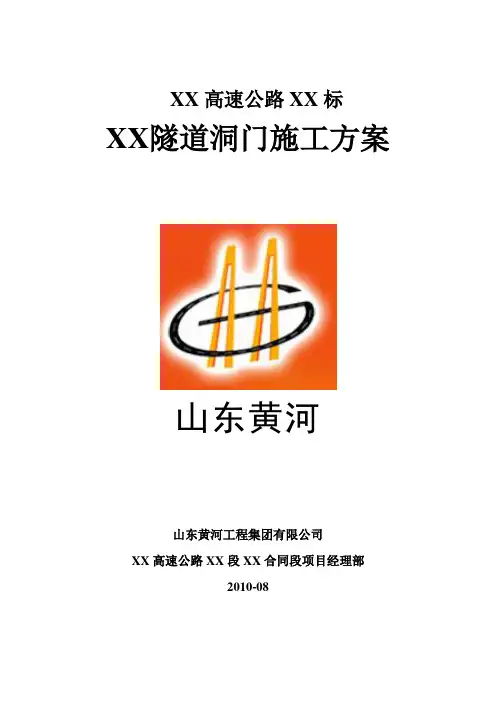

XX高速公路XX标XX隧道洞门施工方案
山东黄河
山东黄河工程集团有限公司
XX高速公路XX段XX合同段项目经理部
2010-08
目录
1 编制依据及编制原则 (3)
1.1编制依据 (3)
1.2编制原则 (3)
2 工程概况及相关资料 (4)
2.1工程简述 (4)
2.2设计说明 (4)
2.3工程地质条件 (4)
3 施工安排及资源配置 (4)
3.1施工进度安排 (4)
3.2人员配置 (5)
3.3设备配置 (5)
3.4技术准备 (5)
4 施工方案 (6)
4.1明挖土石方施工 (8)
4.2洞口边仰坡施工 (8)
4.3明洞及削竹式洞门仰拱及回填施工 (10)
4.4明洞衬砌施工 (11)
4.5洞门施工 (13)
4.6洞门回填施工 (17)
5 质量保证措施 (18)
5.1施工技术人员保证 (18)
5.2技术交底制度 (19)
5.3施工测量 (19)
5.4技术保证措施 (19)
6 安全要求 (20)
6.1 (20)
6.2 (20)
6.3 (20)
6.4 (20)
6.5 (20)
6.6 (20)
6.7 (20)
6.8 (20)
6.9 (20)
6.10 (21)
6.11 (21)
6.12 (21)
6.13 (21)
7环境保护保证措施 (21)
7.1防止扰民与污染 (22)
7.2空气污染防治 (22)
7.3生活环境治理 (23)
7.4景观与视觉保护 (23)
7.5生态保护 (24)
8 水土保持保证措施 (24)
隧道洞门施工方案
1 编制依据及编制原则
1.1 编制依据
1.1.1
XX至XX高速公路设计施工有关文件；
1.1.2
现场调查及对周围环境调查所获得的资料；
1.1.3
国家、行业及当地政府有关安全、环境保护、水土保持及地产资源管理等方面的规定和要求；
1.1.4
本企业的资源优势及建设同类工程的施工经验、施工能力及本企业的科技成果等；
1.1.5
主要技术标准、规范、规程：
《公路工程技术标准》（JTG B01-2003）
《公路隧道设计规范》（JTG D70-2004）
《公路隧道施工技术规范》（JTJ042-94）
《公路工程施工安全技术规程》（JTJ 076-95）
1.2 编制原则
1.2.1
全面响应合同文件要求，满足业主对合同工期、质量、安全、文明施工、环境保护等方面的规定和要求；
1.2.2
综和考虑本工程的特点，充分发挥本企业的优势，科学、合理、经济地按期完成施工任务；
1.2.3
投入的机械设备、劳动力等资源考虑适度的富余。
1.2.4 按“平行流水作业、均衡生产”的原则，运用网络计划技术合理地统筹计划安排各工序的施工，实行动态综合管理。
2 工程概况及相关资料
2.1 工程简述
XX高速公路XX标XX隧道位于XX县XX村附近，呈南北方向展布，属短隧道。隧道进、出口靠近省道XX线，可通汽车，交通较为方便。隧道左幅起点XX75+018，终点XX75+287，长269米；右幅起点K75+016，终点K75+304，长288米，为小净距短隧道。洞门形式XX端采用端墙式洞门、XX端采用削竹式洞门，对边仰坡进行绿化和防护。
2.2 设计说明
XX隧道XX端采用端墙式洞门、XX端采用削竹式洞门。洞口处在开挖前先施做洞顶截水沟，开挖过程中要求从上向下边开挖边防护。凝土在洞外采用拌和站集中拌和，混凝土搅拌运输车运至洞内，混凝土输送泵泵送入模。
2.3 工程地质条件
2.3.1 地形地貌
本隧道位于XX山地区，隧道区地势起伏属重山区，地形较复杂，洞口处为岩石地貌，洞口坡度较陡，总体呈北向20-40°。
2.3.2 地层岩性
隧道位于地震基本烈度Ⅶ度区。隧道结构设计对隧道洞口和断层破碎带处按Ⅷ度设防。
2.3.3 水文地质条件
隧道区地下水主要为基岩裂隙水，岩体含水量极少，属于贫水区。
3 施工安排及资源配置
3.1 施工进度安排
洞门开工时间为2010年8月23日，完成时间2010年10月31日，总工期69天。
3.2 人员配置
洞门及明洞施工与隧道施工采用一个施工队伍，队长和技术员也分别在现场组织施工，项目部主管工程师在现场进行技术指导。
3.3 设备配置
详情见表3.3.1 《主要机械设备配备表》
表3.3.1 主要机械设备配备表
3.4技术准备
在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准，制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
