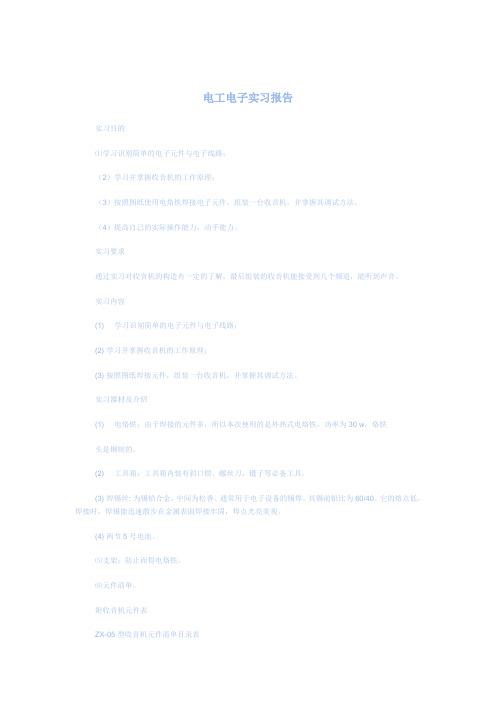

电工电子实习报告 一.实习目的 (1)学习识别简单的电子元件与电子线路； (2)学习并掌握收音机的工作原理； (3)按照图纸使用电烙铁焊接电子元件，组装一台收音机，并掌握其调试方法； (4)提高自己的实际操作能力，动手能力； 二.实习要求 通过实习对收音机的构造有一定的了解，最后组装的收音机能接受到几个频道，能听到声音。 三.实习内容 (1) 学习识别简单的电子元件与电子线路； (2) 学习并掌握收音机的工作原理； (3) 按照图纸焊接元件，组装一台收音机，并掌握其调试方法。 四.实习器材及介绍 （1）电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30 w，烙铁 头是铜制的。 （2）工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。 （3）焊锡丝: 为锡铅合金，中间为松香。通常用于电子设备的锡焊。其锡前铅比为60/40。它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 （4）两节5号电池。
（5）支架：防止而得电烙铁。 （6）待组装收音机一套 五.原理简述 收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。超外差式收音机的基本组成如图所示： 由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。比输入回路选出的信 六.实习步骤 1．焊接 （1）烙铁的使用 烙铁是焊接的主要工具之一，焊接收音机应选用30W~50W电烙铁。新烙铁使用前应用锉刀把烙铁头两边修改成如（图1-1）所示型状。并将烙铁头部倒角磨光，以防焊接时毛刺将印刷电路板焊盘损坏。如采用长命烙铁头（图1-2）则无须加工。烙铁修改完成即可接通电源，在温度渐渐上升的过程中，给烙铁头部上锡，使烙铁头上粘附一层光亮的锡，烙铁就可以使用了。 （2）烙铁温度和焊接时间要适当 焊接时应让烙铁加热到温度高于焊锡熔点，并掌握好正确的焊接时间。一般不超过3秒钟，时间过长会使印刷电路板铜铂中跷起，损坏电路板及电子元器件。 (3)焊接方法 一般采用直径1.2~1.5mm的焊锡丝。焊接时左手拿焊锡丝，右手拿电烙铁。在烙铁接触焊点的同时送上焊锡，焊锡的量要适量。太多易引起搭焊短路，太少元件又不牢固。 (4)焊接基本步骤（五步焊接法）：
收音机组装与调试实验报告记录
————————————————————————————————作者：————————————————————————————————日期：
收音机组装与调试实验报告 实验名称：收音机的组装与调试 学院： 班级： 姓名： 学号： 指导老师： 实验日期：
一实验目的： 1.熟悉电阻、电容、电感线圈、中周、变压器、二极管、三极管、电位器、耳机插座、喇叭等电子元件。 2.在散件的组装过程中进一步学习电子技术。 3.掌握电子安装工艺了解测量和调试技术。 4. 熟练焊接的基本技巧 5. 熟悉收音机的工作原理 6. 掌握收音机的调试方法,能安装、调试出成品收音机 二、实验电路图
由输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接收频率范围为535~1605KHZ的中波段。 三、实验原理 天线收到电磁波信号，经过调谐器选频后，选出要接收的电台信号。同时，在收音机中，有一个本地振荡器，产生一个跟接收频率差不多的本振信号，它跟接收 信号混频，产生差频，这个差频就是中频信号。中频信号再经过中频选频放大，然 后再检波，就得到了原来的音频信号。音频信号通过功率放大之后，就可送至扬声 器发声了。天线接收到的高频信号通过输入电路与收音机的本机振荡频率（其频率 较外来高频信号高一个固定中频，我国中频标准规定为465KHZ）一起送入变频管 内混合一一变频，在变频级的负载回路（选频）产生一个新频率即通过差频产生的 中频，中频只改变了载波的频率，原来的音频包络线并没有改变，中频信号可以更
2020版收音机焊接电工实习报 告 Radio welding electrician practice report ( 实习报告 ) 汇报人：_________________________ 职务：_________________________ 日期：_________________________ 适用于工作总结/工作汇报/年终总结/全文可改
2020版收音机焊接电工实习报告 一、实习内容： (1)学习识别简单的电子元件与电子线路； (2)学习并掌握收音机的工作原理； (3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。 二、实习器材介绍： (1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。 (2)螺丝刀、镊子等必备工具。 (3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 (4)两节5号电池。 三、实习目的： 电子技术实习的主要目的就是培养我们的动手能力，同金工实
习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。 具体目的如下： 1.熟悉手工焊锡的常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板
电工实习报告 实习地点 实习时间: 专业：电子信息工程技术 姓名：王美娇 指导教师：胡和智 实验内容：基于万用表和收音机焊接、组装与调试 基于万用表（收音机）焊接、组装与调试 一、万用表的焊接、组装与调试 1、工作原理 万用表主要是由指示器、测量电路和转换装置三部分组成。 指示器俗称表头，用来指示被测电量的数值。表头是万用表的关键部分，万用表的灵敏度，准确度及指针回零等大都决定于表头的性能。表头的灵敏度是以满刻度的测量电流来衡量的，满刻度偏转电流越小，灵敏度越高。测量电路的作用是把被测的电量转化为适合于表头要求的微小直流电流，它通常包括分流电路、分压电路和整流电路。万用表的各种测量种类及量程的选择是靠转换装置来实现，转换装置通常由转换开关、接线柱、插孔等组成。 万用表原理图如下
2、焊接过程 （1）在焊接前我们应该前检查我们的万用表的元件清单清点完后请将材料放回塑料袋弄清各元件的名称、外形、大小、极性以及了解它们的安装方法。 （2）首先在万用表的外包装泡沫壳上写出所有电阻的阻值然后取出32个普通电阻根据电阻上的色环来读出每个电阻的阻值分别将读出来的电阻插到对应的32个电阻的位置上完成后用数字万用表分别检测每个电阻的阻值看是否有电阻读错。将3个二极管也插到上面。 （3）将V 型电刷和后盖等零件放入工具箱中取出MF47D线路板放在工作台上。 （4）给电烙铁加热并在烙铁加热的过程中将焊锡丝送到烙铁头上在烙铁头镀锡。如果烙铁头上挂有很多的锡可在烙铁架中带水的海棉上抹去多余的锡。然后放在烙铁架上。 3、组装过程 （1）按照实验原理图将电阻器准确装人规定位置。要求标记向上字向一致。尽量使电阻器的高低一致。焊完后将露在印制电路板表面多余引脚齐根剪去。 （2）然后焊接3个二极管和电容。注意二极管和电容的正负极性。 （3）根据装配图固定2个支架晶体管插座。
一：实习目的 1.掌握常用电子元器件的识别、检测。 2.掌握FM微型收音机的安装过程及调试过程等。 3.了解收音机的工作原理，焊接收音机的电路板，安装收音机。 4.学会看懂收音机的电路原理图。 5.了解装配技术有关常识。 6.掌握基本的焊接技术，培养在工作中耐心细致，一丝不苟的作风。 7.加强我们的动手能力。 二：实习内容和要求 内容：1.学会识别简单的电子元件与电子线路。 2.学习并掌握收音机的工作原理。 3.按照图纸焊接元件，组装一台收音机，并掌握其调试方法。 4.了解手工焊接的基本要求和基本操作。 5.运用protel软件绘制原理图。 要求：通过实习对收音机的构造有一定的了解，掌握手工焊接技术。最后独立组装的收音机，并调试到能够受到频道，听到清晰声音。 三：实习设备及材料 设备：电烙铁焊锡丝剪刀 材料：RW08-11(FM/AM)收音机实验套件
四：收音机原理分析 在本次实习焊接的是RW08-11（FM/AM）收音机套件。 收音机是把广播电台发射的无线电波中的音频信号取出来，加以放大，然后通过扬声器还原出声音。具体讲：从天线接收到的许多广播电台的高频信号，通过输入回路选出其中所需要的电台信号送入变频级的基极，同时，由本机振荡器产生高频等幅波信号。最后经功放发出声音。 因此可以得出收音机是由天线、输入回路、本机振荡器、变频器、中频变压器、检波器、功率放大器等部分组成。大致框图如图一所示： 图一收音机部件大致框图 就本实习焊接的收音机，参考说明书知道它中波信号由T1与CA组成的输入回路，选择后进入IC内10脚，在IC内部与本振信号混频；本振由T2与CB及IC的5脚内部振荡电路组成。混频后的465KHz差频信号由IC的14脚输出，经
实习内容： 1.学习识别简单的电子元件与电子线路； 2.学习并掌握收音机的工作原理； 3.掌握电焊技术，能用电烙铁进行焊接； 4.按照图纸焊接元件，组装一台收音机，并掌握其调试方法； 5.了解工程用电安全常识。 实习器材介绍： 1.电烙铁（含支架）：由于焊接的元件多，所以使用的是外热式电烙铁，功率 为30 w，烙铁头是铜制。 2.螺丝刀、镊子等必备小工具。 3.松香和锡。由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢 固，焊点光亮美观。 4.两节5号电池。 5.BS208HAF型号收音机。 6.元件清单。 7. 实习目的： 电子技术实习的主要目的就是培养我们的动手能力，要求我们熟悉日常的机械车床，熟练使用劳动工具(如电烙铁,螺丝刀,尖嘴钳等等)，能够自己动手做出一个像样的东西来。此外电子技术实习也要求我们会识别电子元器件，熟悉相应工具的操作与相关仪器的使用，掌握电子设备制作、装调的全过程，学会查找及排除电子电路故障的常用方法等。实习有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。 具体目的如下： 1.常用电子元器件及材料类别、型号规格，主要性能及其使用范围，能查阅有 关的电子器件图书了解他们的应用，作用等，并能正确的辨认出电子器件； 2.接触电子产品生产实际，了解和掌握一般电子工艺知识和技能，学习电子产 品制作工艺流程； 3.熟悉手工焊锡的常用工具的使用及其维护与修理，并基本掌握手工电烙铁的 焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 4.了解电子产品的焊接、调试与维修方法，并装焊一个正规的电子产品（收音 机）； 5.建立起对电子产品的感性认识，对后续课程打下良好的基础。 实习安排 鉴于学生课表的的具体情况，采用班级课余时间的进行实习的方案。每学期第六周公布实习题目、实习要求、实习地点和实习时间安排等相关信息。 具体安排详细见下表：

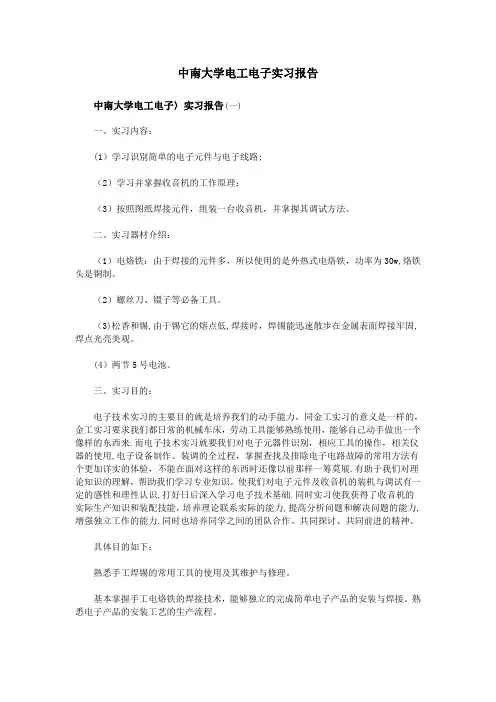

收音机焊接电工实习报告 篇一：收音机焊接电工电子实习报告 收音机焊接实习报告 一、实习内容： (1)学习识别简单的电子元件与电子线路； (2)学习并掌握收音机的工作原理； (3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。 二、实习器材介绍： (1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。 (2)螺丝刀、镊子等必备工具。 (3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 (4)两节5号电池。 三、实习目的： 电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东
西来。而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。 具体目的如下： 1.熟悉手工焊锡的常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 3.熟悉印制电路板的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。 4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。

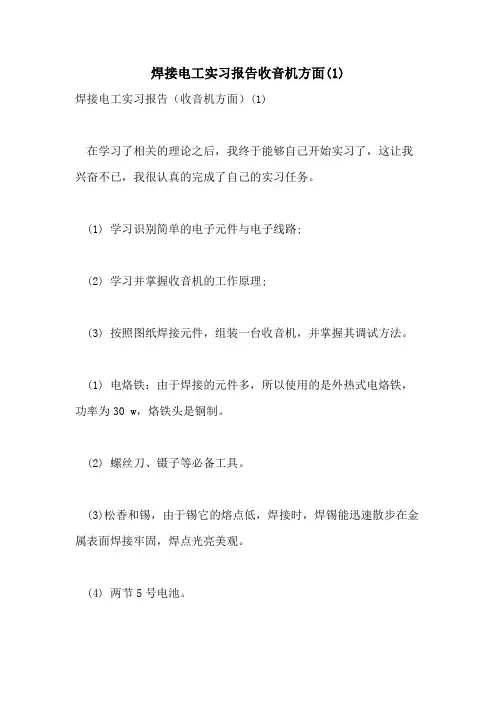

收音机焊接电工实习报告 收音机焊接电工实习报告 学习并掌握收音机的工作原理; 按照图纸焊接元件，组装一台收音机，并掌握其调试方法。 二、实习器材介绍: 电烙铁:由于焊接的元件多，所以使用的是外热式电烙铁，功率为30，烙铁头是铜制。 螺丝刀、镊子等必备工具。 松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 两节5号电池。 三、实习目的: 电子技术实习的主要目的就是培养我们的动手能力，同金工实习的意义是一样的，金工实习要求我们都日常的机械车床，劳动工具能够熟练使用，能够自己动手做出一个像样的东西来。而电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。 具体目的如下:
1.熟悉手工焊锡的常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。 4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能 查阅有关的电子器件图书。 5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。 6.了解电子产品的焊接、调试与维修方法。 四、原理简述: zx-921型收音机是由8个三极管和2个二极管组成的，其中bg1为变频三极管，bg2、bg3为中频放大三极管，bg4为检波三极管，bg5、bg6组成阻容耦合式前置低频放大器，bg7、bg8组成变压器耦合推挽低频功率放大器。该机的主要技术指标为: 频率范围:中波530,1605khz 中频:465khz 灵敏度:小于lmv,m 选择性:大于16db 输出功率:56m,140m 电源:1.5×2v zx-921型收音机电路原理图 调谐、变频电路
电装实习报告(收音机) 篇一：电装实习报告(收音机) 西安邮电大学 电装实习报告书 院系名称学生姓名专业名称班级时 间 计算机学院 计算机科学与技术 2012年09月24日至2012年09月28日 ：：：：： 实验一：焊接练习 一、实习内容： 1、学习焊接的基本操作 2、焊接电路板 二、实习器材及介绍： 电烙铁，焊锡，电路板，镊子，铜线，钳子等。 1、电烙铁：由烙铁头.加热管.电源线和烙铁架组成，我们使用的是内热式电烙铁，功率在20—30w之间，其优点是功率小，热量集中，适于一般元件的焊接。 2、钳子：剥去铜线外的塑料皮，将铜线夹断。 3、镊子：调整铜线的形状，将铜线调整为所需规则的形状。 4、焊锡丝：由37%的铅和63%的锡组成的合金。焊锡丝有熔点低，易与铜、铁等金属结合，焊接强度合适，电阻率低等优点因此是用于焊接合适材料。 5、印刷电路板（PCB板）：硬制塑料板上印有钢制电路，可将一些电子元件焊在其上。印刷线路板的原料主要是铜箔，粘结剂，极板 6、铜线：焊接器件。 三、原理简述： 电烙铁是加热工具，可将烙铁头加热到250摄氏度左右，在此温度下，焊锡便可融化为熔融状态，此时便可将与锡相亲的铜制元件与PCB板上铜制电路焊接在一起。
焊锡线为锡铅合金，通常用于电子设备的锡焊，其锡铅比为：60：40。它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。烙铁头在正常使用下氧化得很快，清理办法是：将烙铁头在有松香的烙铁板上轻轻摩擦。四、 实习步骤： （1）剪金属丝：用钳子将电线的绝缘皮拨掉，并将里面的铜丝剪成大约二公分长的细丝。（2）将铜丝用镊子弯成U行穿在电路板相邻两个孔中。 （3）涂敷助焊剂。涂敷助焊剂在波峰焊接过程中是必不可少的，好的助焊剂会附在电路 板上完成整个焊接过程，可提高焊接表面的润滑性，降低熔融锡表面的张力，使锡能在金 属表面扩张开，使原件与电路板之间形成良好焊点。 （4）预热。预热装置在短时间内将电路板温度提升到所需温度，是助焊剂充分活化，加 快助焊剂的化学反应，避免对基板的热冲击。（5）焊接。首先，左手拿焊锡丝，右手拿 电烙铁。 其次，把电烙铁以45度左右的夹角与焊盘接触，以对应的45度方向送焊锡，待焊锡在 电烙铁上停滞3---5秒内，迅速撤离焊锡丝。 最后，撤离电烙铁，撤离时沿着铜丝竖直向上或沿与电路板夹角45 度角的方向。 （6）旧的铜丝与电路板的脱离。 用电烙铁将此铜丝两端对应的焊点加热使其溶化，在其溶化期间用镊子夹住铜丝，将其 从电路板上拔出。 五、实习小结及 心得 ： 虽然焊接练习时间不长，但是在短暂的学习中使我学会了一些基本的焊接技巧，同时我也明白了一些合格与不合格的焊点。焊接时的不小心使我的手烫了几个泡，虽然很疼但是我 也明白了焊接时应注意的一些问题。疼了它让我学会了一些技巧，例如：在焊接前，必须先保持焊接部位的干净，否则焊锡将很难与焊接部位相连，如果电烙铁长时间与电路板接 触会导致焊点处的焊盘脱落。在焊接过程中要保证每个焊点的锡量适量并且一样多，如果 控制不好，会导致空焊或将焊盘连接在一起。若出现焊点灰暗无光，则可知电烙铁焊接时 温度不够，则只需加热焊点处的焊锡。
电子实训报告： 焊接收音机 院系： xxxx 专业班级： 13 学号：xxxxxxx 姓名： xx 成绩： 2013年xx月 一实验目的 1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。能够正确识别和选用常用的电子器件。 2.学习并掌握收音机的工作原理 3.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。 4. 了解电子产品的焊接、调试与维修方法。初步学习调试电子产品的方法，提高动手能力。 二、实习器材及介绍： 1.实验器材 印刷电路板、电阻、电解电容、瓷片电容、双联电容、三极管、发光二极管、振荡线圈（中周）、中频变压器（中周）、输入变压器、磁棒及线圈、扬声器、电位器、电烙铁、松香、锡丝电池 一些器材的介绍： (1)电烙铁：由于焊接的元件多，所以本次使用的是外热式电烙铁，功率为30 w，烙铁头是铜制。 (2) 工具箱：工具箱内装有斜口钳、螺丝刀、镊子等必备工具。 (3) 焊锡丝: 为锡铅合金，中间为松香。通常用于电子设备的锡焊。其锡前铅比为60/40。它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点
光亮美观。 (4) 两节5号电池。 2.电子器件的识别 1）普通电阻 表示方法：直标法、文字符号法、色标法 直标法：用阿拉伯数字和单位符号在电阻器表面直接标出标称阻值， 容值 文字符号法：用阿拉伯数字和文字符号两者有规律的组合来表示标称 色标法：用不同颜色的环或点在电阻器表面上标出标称阻值和允许误 差 2）电容瓷片电容无正负极电容值大小表在电容上 表示方法：用1~3位数字表示，容量单位为pF，如103=10×103 PF 电解电容有极性长引脚为正短引脚为负电容值标在圆环上 3) 三极管以面对矩形面为参考面由左至右依次为射极、基极、集电极 4） LED发光二极管长脚为正短脚为负 注意：元件的大小与极性一定不能弄错。区分二极管的极性，黑头端为负极。区分电解电容的极性长端为正极，短端为负极。– 三、实验原理图与原理介绍 1.实验原理图 S66为六管超外差式收音机，具有安装调试方便、工作稳定、声音洪亮、耗电省等优点。他有输入回路高放混频级、一级中放、二级中放、前级低放兼检波级、低放级和功放级等部分组成，接受频率范围为535~1605KHZ的中波段。
电子电工实训日记范文 今天是电子电工实习的第一天，我接触到了对我来说既熟悉又陌生的收音机，说熟悉，是因为它是我生活的一部分;但通过今天的学习，对于它，我又感到十分陌生。 老师介绍给我们的是HX108-2 AM 收音机，收音机虽小，却能使我们接触电学知识，实现理论联系实际，并为后续课程的学习打下一定的基础。之所以选择制作收音机作为我们实习的任务，是因为现代生活离不开电，我们每个人都必须掌握一定的用电知识及电工操作技能。 而且制作一台收音机，不但能深化理论知识，更能增强我们的动手能力，比如安装调试、排除故障、锡焊技术的应用等等需要应用于生活中的能力，都能得以加强。 意义固然重要，当我们更要努力学习好制作的每个细节。第一步就是了解条幅收音机的工作原理和其电路图，虽然通过老师的讲解和平时模电课的学习，能了解大概的工作过程，但在很多专业理论前还是看到了自己的不足，实习过程中要认真理解掌握才行。接下来老师介绍了安装步骤：清点材料，二极管、电容、电阻的认识，焊接前的准备工作，元器件的焊接与安装，机械部件的安装调整，收音机故障的排除。通过老师的详细介绍，我已经能初步在脑海中形成未
来四天的工作状态和任务了，就像了解每一件精巧的材料一样，每一项工作必须井然有序、有条不紊，才能做出合格的收音机。 虽然今天理论课里面有些知识难以理解，但我一直坚信每一次 的学习都像艾宾浩斯的记忆曲线一样，有复习、有付出，就一定能取得学业上的进步。希望实习能顺利，最终的小收音机能收听到我喜欢的节目。 翘首企盼的实习开始了，一切按着老师的安排进行着，但出乎 我意料的是所有器件小到可以用毫米来度量，而我们所要做的第一步，就是将他们分类，并按着清单一一校对。 工作 ___，需要细心和耐心，没有毅力就连简单的清点都做不好。但大多同学都是有一定能力的，我们很快进行到了焊接与安装这一步。所有的技巧都必须用上，因为只有学会模仿，我们才有可能正确的创造。通过自己的动手，对老师讲的卧式插法和立式插法，以及镊子的正确使用都有了全面的认识。锡焊对我们来说是一大挑战，在精密工作的同时还要注意人身安全，这让许多同学都展现了自己的毅力，所有人都细心的操作着手中的精密器件。我也在工作这种，细细品位老师所要求的正确焊点形状。终于在同学互相钻研和自己的努力下，掌握了稀罕的精髓，我把它分为三步：预热、熔锡、挑开。虽然总结的很粗略，但也很实用。
焊接ZX-921型收音机的实习报告 一、实习内容： (1)学习识别简单的电子元件与电子线路； (2)学习并掌握收音机的工作原理； (3)按照图纸焊接元件，组装一台收音机，并掌握其调试方法。 二、实习器材介绍： (1)电烙铁：由于焊接的元件多，所以使用的是外热式电烙铁，功率为30w，烙铁头是铜制。 (2)螺丝刀、镊子等必备工具。 (3)松香和锡，由于锡它的熔点低，焊接时，焊锡能迅速散步在金属表面焊接牢固，焊点光亮美观。 (4)两节5号电池。 三、实习目的： 电子技术实习的主要目的就是培养我们的动手能力，电子技术实习就要我们对电子元器件识别，相应工具的操作，相关仪器的使用，电子设备制作、装调的全过程，掌握查找及排除电子电路故障的常用方法有个更加详实的体验，不能在面对这样的东西时还像以前那样一筹莫展。有助于我们对理论知识的理解，帮助我们学习专业知识。使我们对电子元件及收音机的装机与调试有一定的感性和理性认识，打好日后深入学习电子技术基础。同时实习使我获得了收音机的实际生产知识和装配技能，培养理论联系实际的能力，提高分析问题和解决问题的能力，增强独立工作的能力。同时也培养同学之间的团队合作、共同探讨、共同前进的精神。 具体目的如下： 1.熟悉手工焊锡的常用工具的使用及其维护与修理。 2.基本掌握手工电烙铁的焊接技术，能够独立的完成简单电子产品的安装与焊接。熟悉电子产品的安装工艺的生产流程。 3.熟悉印制电路板设计的步骤和方法，熟悉手工制作印制电板的工艺流程，能够根据电路原理图，元器件实物设计并制作印制电路板。 4.熟悉常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图书。 5.能够正确识别和选用常用的电子器件，并且能够熟练使用普通万用表和数字万用表。
电工电子实习报告4篇 本文结束目录电工电子实习报告大学毕业大学生电工电子实习报告范文文科生电工电子实习报告一名电工电子专业大学生的实习报告 实习内容及目的：收音机的安装、焊接及调试,让学生了解电子产品的装配过程;掌握电子元器件的识别及质量检验;学习整机的装配工艺;培养动手能力及严谨的工作作风。 辨认测量：①学会了怎样利用色环来读电阻，然后用万用表来验证读数和实际情况是否一致，再将电阻别在纸上，标上数据，以提高下一步的焊接速度;②学会了怎样测量二极管及怎样辨认二极管的“+”，“—”极，③学会了怎样利用万用表测量三极管的放大倍数，怎样辨认三极管的“b”,“e”,“c”的三个管脚;④学会了电容的辨认及读数，“╫”表示元片电容，不分“+”、“—”极;“┥┣+”表示电解电容(注意：电解电容的长脚为“+”，短脚为“—”)。 焊接体会：在电焊的收音机的时候，学会电焊应该是我最大的收获，下面简单介绍以下焊接的体会，焊接最需要注意的是焊接的温度和时间，焊接时要使电烙铁的温度高于焊锡，但是不能太高，以烙铁接头的松香刚刚冒烟为好，焊接的时间不能太短，因为那样焊点的温度太低，焊点融化不充分，焊点粗糙容易造成
虚焊，而焊接时间长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象。 焊接顺序：①焊接中周，为了使印刷电路板保持平衡，我们需要先焊两个对角的中周，在焊接之前一定要辨认好中周的颜色，以免焊错，千万不要一下子将四个中周全部焊在上面，这样以后的小元件就不好安装→②焊接电阻，前面我们已经将电阻别在纸上，我们要按r1——r13的顺序焊接，以免漏掉电阻，焊接完电阻之后我们需要用万用表检验一下各电阻是否还和以前的值是一样(检验是否有虚焊)→③焊接电容，先焊接元片电容，要注意上面的读数(要知道223型元片电阻&;103型元片电阻的区别,元片电容的读数方法——前两数表示电容的值，后面的数表示零的个数)，紧接着就是焊电解电容了，特别要注意长脚是“+”极，短脚是“—”极→④焊接二极管，红端为“+”，黑端为“— ”→⑤焊接三极管，一定要认清“e”,“b”,“c”三管脚(注意：[v1，v2，v3，v4]和[v5，v6，v7]按放大倍数从大到小的顺序焊接)→⑥剩下的中周和变压器及开关都可以焊了→⑦最需要细心的就是焊接天线线圈了，用四根线一定要按照电路图准确无误的焊接好→⑧焊接印刷电路板上“”状的间断部分，我们需要用焊锡把它们连接起来→⑨焊接喇叭和电池座。 调试与检测：调试是一个非常艰难而又需要耐心的任务，但是它的目的和意义是十分重大的。我们要通过对收音机的检测与调试，了解一般电子产品的生产调试过程，初步学习调试电子产
电子工艺实习报告 ——AM收音机组装与调试 一：目的意义 本次电子工艺实习是对一台六管中波段袖珍式半导体收音机做为调幅收音机，进行安装焊接及调试。在实习过程中，了解简单电子产品的制作过程；掌握电子元器件的识别及质量检验的方法；熟练掌握电子元件的焊接；学会对收音机进行检测、故障判断及调试。本次电子工艺实习意在锻炼学生的动手能力，同时，也培养学生一丝不苟的科学作风和严谨的工作态度，使同学能够敢于实践，勇于实践。 二：原理 1、AM收音机的基本工作原理 AM收音机主要由输入电路、混频电路、中放电路、检波电路、前置低频放大器、功率放大电路和喇叭或耳机组成。 输入电路，即选择电路，或称调谐电路把空中许多无线电广播电台发
出的信号选择其中一个，送给混频电路。混频将输入信号的频率变为中频，但其幅值变化规律不改变。不管输入的高频信号的频率如何，混频后的频率是固定的，我国规定为465KHZ。中频放大器将中频调幅信号放大到检波器所要求的大小。由检波器将中频调幅信号所携带的音频信号取下来，送给前置放低频放大器。前置低频放大器将检波出来的音频信号进行电压放大。再由功率放大器将音频信号放大，放大到其功率能够推动扬声器或耳机的水平。由扬声器或耳机将音频电信号转变为声音。 当调幅信号感应到B1 及C1 组成的天线调谐回路，选出我们所需的电信号f 进V1( 9018H)三极管基极；本振信号调谐在高出f1 频率一个中频的f2(f1+465KHz) 例：f1=700KHz 则f2=700+465KHz=1165KHz进入V1 发射极，由V1 三极管进行变频，通过B3选取出465KHz中频信号经V2和V3二级中频放大,进入V4检波管, 检出音频信号经V5(9014)低频放大和由V6、V7组成功率放大器进行功率放大，推动扬声器发声。图中 D1、D2 (IN4148) 组成±稳压，固定变频，一中放、二中放、低放的基极电压，稳定各级工作电流，以保持灵敏度。由V4(9018)三极管PN结用作检波。R1、R4、R6、R10 分别为V1、V2、V3、V5 的工作点 调整电阻R11为V6、V7 功放级的工作点调整电阻，R8 为中放的 AGC电阻，B3、B4、B5为中周(内置谐振电容) ，既是放大器的交流负载又是中频选频器，该机的灵敏度，选择性等指标靠中频放大器保证。 B6、B7为音频变压器，起交流负载及阻抗匹配的作用。
收音机电工实习报告 本科生实习报告 实习内容：√认识实习□社会调查 √专业实习□教育实习□生产实习 □教学实习□毕业实习 实习形式：√集中□分散 学生姓名：曹悦 学号：6101213107 学院名称：信息工程学院 专业班级：自动化134班 实习单位：南昌大学实习时间：201X.5.18~201X.5.22 201X年5月24日 收音机电工实习报告 一．实习目的 1）学习识别简单的电子元件和电子线路。 2）学习手工插接式焊接（THT）方法和贴片式焊接（SMF）方法。 3）组装焊接一台中夏ZX-05型调频调幅收音机和一台贴片式FM微型收音机。4）提高自己的实际操作能力。 二．实习要求 组装焊接的收音机可以收听到一个以上的频道。 三．实习器材
1）电焊器材：电烙铁，焊锡丝（松香芯），松香，镊子，剪钳，螺丝刀。 2）ZX-05收音机组装元件 3）FM收音机组装元件 4）其它：两节5号电池和两节7号电池。 四．实习原理 1）收音机 收音机是把接收到的电台高频信号，用一个变频级电路将它转化为频率固定的中频信号，然后在对这个中频信号进行多级放大，再检波，低放。这样灵敏度和选择性都可大幅度改善，而且可使整个波段接受灵敏度均匀。由于中频频率较低又是固定的，所以中频调谐放大电路可以做到选择性好、增益高又不易自激。由天线接收的信号经输入回路选频后与本机产生的正弦波振荡信号（其频率总比输入回路选出的信号的频率高465kHz），共同送入变频级进行混频，产生一个固定的差频信号，即465kHz。465kHz中频信号经过几级中频选频放大电路的放大后，加至检波级进行检波。解调出的音频信号经前置低放级电压放大、功率放大级放大后推动喇叭发出声音。检波级输出的波动直流成分信号能反映输入的高频信号强弱，将它经自动增益控制电路后去控制中放级的增益。这样可使高频信号强时中放级增益下降，从而使输出音量不随高频信号强弱变化而发生变化，也使中放级工作稳定、性能提高。 2）调幅（AM）收音机工作原理 调幅收音机由输入回路、本振回路、混频电路、检波电路、自动增益控制电路（AGC）及音频功率放大电路组成。 输入回路由天线线圈和可变电容构成，本振回路由本振线圈和可变电容构
实训总结 一．收音机总结
焊接收音机是整个实习最有意思的部分，为什么说有意思呢，因为自己有很多的动手机会，而对于我这么一个动手能力比较强的学生来说，肯定是手到擒来啊。 焊接收音机是一个不算小的工程，既有电子元器件的识别，还有焊接，组装等很多能力要求。但是我自信心爆棚啊，怎么说也是从小学就开始玩电烙铁的男人，这点东西算什么，于是等老师讲完基本要领后，我便迅速开始了焊接。 电阻的测量，电容的选择，元器件的选型和焊接并不在话下。大概用了两个小时，基本所有的东西都焊接完毕了，当时我那个欣慰啊，但是当我拿了两节电池开始试电时，我开始慌了，因为他根本不响。 不应该啊，我的第一反应就是断电，检查一下是不是有电阻，电容焊错了，很快，检查一遍之后发现没有问题，嗯？怎么回事呢？在旁边同学的提醒下，我想起来了还有三个检测焊盘没有焊接，说时迟那时快，分分钟我把焊盘焊好了，本以为可以拿着焊好的收音机在同学面前炫耀一把，可是，他还是没有响。 无奈，我只能求助老师了，老师拿过来看了看，说也无能为力，是啊，好的情况只有一个，坏的情况千差万别啊，只能拆了分别检查了（检查点），在对三个检查点进行分别测量后，发现天线信号放大这一端没有电流（应该有2ua），于是就在这附近进行检查，可是，一没有电阻焊接错误，二没有短路，断路的情况，怎么检查啊！虽然不是很清楚他是怎么工作的，可总觉得天线的调频频率没有得到放大（我也不知道为什么，猜的），于是换了一个9018，不行，又开始拧
了拧中周，还是不行。似乎陷入了一个僵局。 老师说中周不能瞎拧，而我这已经找不到原来的位置了，无奈，在左拧右拧好几次无果后，找到了4个新的中周开始更换，更换过程中因为加热时间太长以至于掉了两个焊盘，只能重新飞线。更换了两个拧过的中周后，谢天谢地，监测点终于有电流了，在我触碰三极管时，喇叭也会呲呲的响了，但是还是搜索不到电台。在重新焊接天线，重新调节了中周后，在窗户旁边终于可以收到3-4个台了。 最大的收获莫过于要按照步骤来，因为自信心很足，便没有按照步骤来（比如没有调试就焊接上了检测焊盘），出了问题后也没有第一时间想到，这个收获很大，很有价值。 二．制板贴片的总结 制板贴片对于我来说太重要了，收获很足。 为什么这么说呢，因为我正在学习画板子，正好可以用到。我们实验室有雕刻机，有回流焊，甚至有贴片机。但是我们不会用，基本上是老师在用，这么好的东西不会用眼馋啊，简短解说，就是正好用的上。 先说制板，我们拿到手的是一块热转印好的铜板，热转印就是把碳粉打印到热转印纸，然后热转印到铜板上的，有碳粉的地方腐蚀的时候会留下，，也就是电路板了。我们把铜板加工到合适的大小后，放到腐蚀液腐蚀几分钟（记得拿出来看看火候），冲洗干净后就是电路板了。
电工实习收音机心得体会 篇一：XX电工实习心得体会 XX电工实习心得体会 电工实习心得体会范文一： 在这次为期40天的电工实习，我从感性上学到了很多东西，使我更深刻地了解到了实践的重要性，范文之心得体会:中级电工实习心得体会。只具有理论知识是不行的，更要有动手能力。通过实习我们更加体会到"学以致用"这句话中蕴涵的深刻道理。本次实习的目的主要是使我们对电工工具、电器元件及线路安装有一定的感性和理性认识;了解一些线路原理以及通过线路图安装、调试、维修的方法;对电工技术等方面的专业知识做初步的理解;培养和锻炼我们的实际动手能力，使我们的理论知识与实践充分地结合，做到不仅具有专业知识，而且还具有较强的实际操作能力，能分析问题和解决问题的高素质人才。以前我们学的都是一些理论知识,比较注重理论性，而较少注重我们的动手锻炼，而这一次的实习有不少的东西要我们去想，同时有更多的是要我们去做，好多东西看起来十分简单，但没有亲自去做，就不会懂得理论与实践是有很大区别的，很多简单的东西在实际操作中就是有许多要注意的地方，也与我们的想象不一样，这次的实训就是要我们跨过这道实际和理论之间的鸿沟。理论说的再好，如果不付诸于实际，那一切都是空谈。只有
应用与实际中，我们才能了解到两者之间的巨大差异。开始的时候，老师对电路进行介绍，我还以为电工实习非常简单，直至自己动手时才发现，看时容易作时难，人不能轻视任何事。连每一根电线，都得对机器，对工作，对人负责。这也培养了我们的责任感。这次实习很累，在安装过程中我们都遇到了不少困难，理论与实践是有很大区别的，许多事情需要自己去想，只有付出了，才会得到，有思考，就有收获，就意味着有提高，就增强了实践能力和思维能力。 通过这一个星期的电工技术实习，我得到了很大的收获，这些都是平时在课堂理论学习中无法学到的，我主要的收获有以下几点： 1.掌握了几种基本的电工工具的使用，导线与导线的连接方法，导线与接线柱的连接方法，了解了兆欧表的使用方法等基本常识; 2.了解了简单电工横杆的安装方法，掌握了一般开关的倒闸方法; 3.本次实习增强了我们的团队合作精神，培养了我们的动手实践能力和细心严谨的作风。 通过实践，深化了一些课本上的知识，获得了许多实践经验，另外也认识到了自己部分知识的缺乏和浅显，激励自己以后更好的学习，并把握好方向。信息时代，仅会操作鼠标是不够的，基本的动手能力是一切工作和创造的基础和必
河北科技大学 电工技术实习报告 学生姓名：田继辉学号： 130701213 专业班级：电信132班 实习单位：河北科技大学信息学院C207 实习时间： 2015.3.23~2015.3.28 指导教师：王彦朋 2 0 1 5 年 3 月
一、实习内容 第一天，观看录像，焊接练习。 第二天，焊接瓷片电容、电解电容以及小电阻，焊点要呈凹圆锥形，光滑明亮。 第三天，焊接三极管、双联电容、中周变压器等一系列大件，焊前要用万用表测示数。 第四天，全部焊接完毕，安上电池，调试至收到电台信号并验收。 三、思考题 1. 使用电烙铁应该注意哪些问题？ ①.新烙铁使用前要上锡——砂纸或挫刀、小刀打磨出薪茬，沾上焊料再沾锡； ②.焊剂选择——焊电路板用松香，焊较大焊件用焊锡膏，焊铁件用镪水； ③.根据焊件大小选不同功率电烙铁； ④.防止“烧死”——稍长时间不用要断电，否则长时间干烧，就烧黑了沾不上锡； ⑤.注意安全，防止烫坏周围东西。 2. 普通四环电阻和五环电阻各色环的意义是什么？并举例说明。 ①四色环电阻：指用四条色环表示阻值的电阻，从左向右数。 第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值倍乘的数；第四道色环表示阻值允许的偏差（精度）。 例如一个电阻的第一环为红色（代表2）、第二环为紫色（代表7）、第三环为棕色（代表10倍）、第四环为金色（代表±5%），那么这个电阻的阻值应该是270Ω，阻值的误差范围为±5%。 ②五色环电阻：指用五色色环表示阻值的电阻，从左向右数。 第一道色环表示阻值的最大一位数字；第二道色环表示阻值的第二位数字；第三道色环表示阻值的第三位数字；第四道色环表示阻值的倍乘数；第五道色环表示误差范围。 例如一个五色环电阻，第一环为红（代表2）、第二环为红（代表2）、第三环为黑（代表0）、第四环为黑（代表1倍）、第五环为棕色（代表±1%），则其阻值为220Ω×1=220Ω，误差范围为±1%。 3. 数字万用表测量12千欧电阻时应选用哪个量程？量程选择过大或过小会如何？ 选用20kΩ量程，量程过大，误差大，精度不够；；量程过小，会超量程。 4. 哪种电容分正负极？怎样通过观察区分正负极？ 电解电容。壳体标有负号标志的引脚为负极。 5. 如何用数字万用表判断二极管的好坏和极性？ 利用数字万用表的二极管档来判别二极管的极性和好坏：将万用表的红表笔接二极管的一极，黑(COM)表笔接另一极。在测得正向压降值小的情况下，红表笔(表内电池的正极)所接的是正极，黑表笔所接是负极。一般，所显示的二极管正向压降：硅二极管为550~700mV，锗二极管为150~300mV。 若显示“0000”，说明管子已短路；若显示“过载”，说明二极管内部开路或处于反向状态(可对调
收音机总结报告 实习内容及目的：收音机的安装、焊接及调试,让学生了解电子产品的装配过程;掌握电子元器件的识别及质量检验;学习整机的装配工艺;培养动手能力及严谨的工作作风。 辨认测量：①学会了怎样利用色环来读电阻，然后用万用表来验证读数和实际情况是否一致，再将电阻别在纸上，标上数据，以提高下一步的焊接速度；②学会了怎样测量二极管及怎样辨认二极管的“+”，“—”极，③学会了怎样利用万用表测量三极管的放大倍数，怎样辨认三极管的“b”,“e”,“c”的三个管脚；④学会了电容的辨认及读数，“╫”表示元片电容，不分“+”、“—”极；“┥┣+”表示电解电容（注意：电解电容的长脚为“+”，短脚为“—”）。 焊接体会：在电焊的收音机的时候，学会电焊应该是我最大的收获，下面简单介绍以下焊接的体会，焊接最需要注意的是焊接的温度和时间，焊接时要使电烙铁的温度高于焊锡，但是不能太高，以烙铁接头的松香刚刚冒烟为好，焊接的时间不能太短，因为那样焊点的温度太低，焊点融化不充分，焊点粗糙容易造成虚焊，而焊接时间长，焊锡容易流淌，使元件过热，容易损坏，还容易将印刷电路板烫坏，或者造成焊接短路现象。 焊接顺序：①焊接中周，为了使印刷电路板保持平衡，我们需要先焊两个对角的中周，在焊接之前一定要辨认好中周的颜色，以免焊错，千万不要一下子将四个中周全部焊在上面，这样以后的小元件就不好安装→②焊接电阻，前面我们已经将电阻别在纸上，我们要按R1——R13的顺序焊接，以免漏掉电阻，焊接完电阻之后我们需要用万用表检验一下各电阻是否还和以前的值是一样（检验是否有虚焊）→③焊接电容，先焊接元片电容，要注意上面的读数（要知道223型元片电阻&103型元片电阻的区别,元片电容的读数方法——前两数字表示电容的值，后面的数字表示零的个数），紧接着就是焊 页脚内容1
