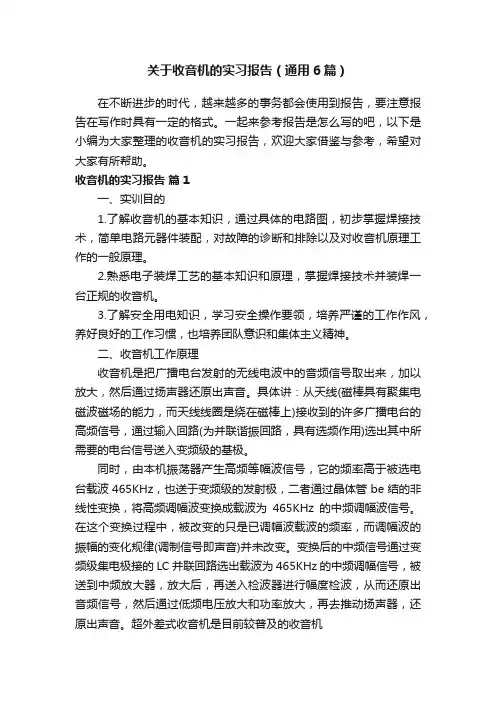

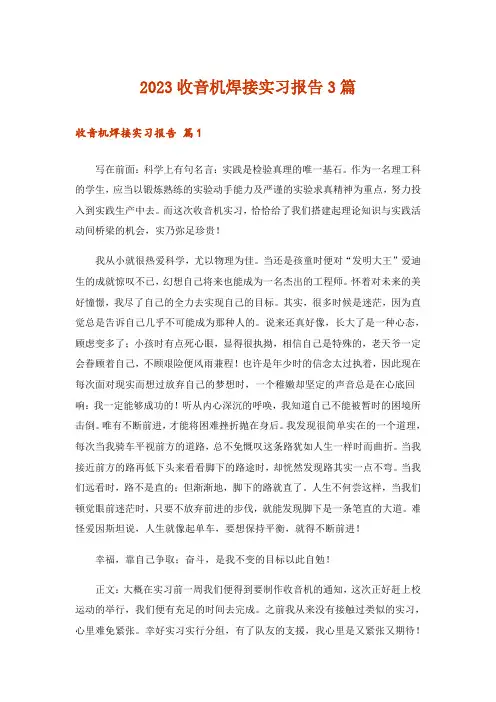

写在前面：科学上有句名言：实践是检验真理的唯一基石。作为一名理工科的学生，应当以锻炼熟练的实验动手能力及严谨的实验求真精神为重点，努力投入到实践生产中去。而这次收音机实习，恰恰给了我们搭建起理论知识与实践活动间桥梁的机会，实乃弥足珍贵！
我从小就很热爱科学，尤以物理为佳。当还是孩童时便对“发明大王”爱迪生的成就惊叹不已，幻想自己将来也能成为一名杰出的工程师。怀着对未来的美好憧憬，我尽了自己的全力去实现自己的目标。其实，很多时候是迷茫，因为直觉总是告诉自己几乎不可能成为那种人的。说来还真好像，长大了是一种心态，顾虑变多了；小孩时有点死心眼，显得很执拗，相信自己是特殊的，老天爷一定会眷顾着自己，不顾艰险便风雨兼程！也许是年少时的信念太过执着，因此现在每次面对现实而想过放弃自己的梦想时，一个稚嫩却坚定的声音总是在心底回响：我一定能够成功的！听从内心深沉的呼唤，我知道自己不能被暂时的困境所击倒。唯有不断前进，才能将困难挫折抛在身后。我发现很简单实在的一个道理，每次当我骑车平视前方的道路，总不免慨叹这条路犹如人生一样时而曲折。当我接近前方的路再低下头来看看脚下的路途时，却恍然发现路其实一点不弯。当我们远看时，路不是直的；但渐渐地，脚下的路就直了。人生不何尝这样，当我们顿觉眼前迷茫时，只要不放弃前进的步伐，就能发现脚下是一条笔直的大道。难怪爱因斯坦说，人生就像起单车，要想保持平衡，就得不断前进！
幸福，靠自己争取；奋斗，是我不变的目标以此自勉！
正文：大概在实习前一周我们便得到要制作收音机的通知，这次正好赶上校运动的举行，我们便有充足的时间去完成。之前我从来没有接触过类似的实习，心里难免紧张。幸好实习实行分组，有了队友的支援，我心里是又紧张又期待！在星期二，我们便得到了实验工具，我保管着我们这组的工具。晚上我将工具拿出来看了看。稍微熟悉了下实习器材。第二天实习老师给我们讲解了生产中使用的流水生产线焊膏印刷。而我们这次采用人工焊锡，着实加大了难度。但想归想，在经过了老师相应的知道后。我们很多人便开始跃跃欲试了。我们小组首先将实验器材及元件去出来，对着清单，一一核对确认。要知道，这次所要制作的事一部完整的收音机，因此连接的不单单是一个电路，还要将不同的器件拼接正确，内部要对应外壳的使用说明，这才能体现出设计的价值，将复杂的电路隐藏，呈现给用户最简单的使用。说实在，对于整体的一个把握与拼接更像是一个积木拼图。有些小组是照着电路图一个个焊接上去的，我比较不认同这样做。这样做的缺点在于不能从整体出发，对整个的收音机有个系统的掌握，因此很容易在一些细节方面，例如接线等犯错，而照成不必要的失误。我们这组按着实物图和电路板，逐一地将元件回归到电路中，这中间特别要注意有些电子元件是有着正负极之分，万万不可弄反，如电解电容（其正负是以引脚长短区分，长对正，短接负）。我们先不去接线，这可以最后进行。组员们互相讨论每个器件该如何拼接来构成一个正确的整体。在一次次凑试下，所有的布局设计我们都已弄懂，偏偏就是一个二极管灯泡不知该怎么去安置。本来收音机外壳上写着“power”字样，那准是对应着二极管，但元件的引脚应该焊接在对应的焊点上，如果让它在正常情况下引脚从反面穿过而至焊点，二极管就会自然落在外壳的另一面，而不能接触到“power”小孔，我们百思不得其解。幸好老师拿来了样品，在拆开外壳后，
我们恍然大悟，原来他们反其道而行，不穿过电路板而直接将二极管焊接在有附铜焊点的那一面，再适当弯曲去触及小孔。我那时觉得，定势思维多么要不得！完成了上面的工作以后，接下来便是最最关键的工作焊接。此时，已到中午了，但仍有不少同学还在继续工作着，一些则索性将午饭带到开放实验室中。看来，收音机今天完成应该不远了。我们小组在食堂吃过后，我和另一组员立即回到实验室中，仔仔细细检查了一遍元件。隔了一会，另一位组员也来了，我们明白是时候做了。在简短讨论后，我们决定将拼好的元件拆下来，一个一个慢慢焊接到电路板上，这样需要三个人较细致的协作。我们组中的女生负责找元件及对应原理图，另一位伙伴将元件安置在对应的电路板上，我则焊接。但是说实话，看到那些微小的元件和那小点般大小的焊点，我们都不怎么有信心。如果不够认真，很容易焊错而短路。因此，我先到熟练的同学那取经问道，之后找来模板自己练练手。开始时手很抖，焊出的锡老大一块，后面慢慢就找到了感觉。我首先将烙铁头靠在焊点处，再将锡丝接触烙铁尖部，待烙铁接电预热后，锡便融化而顺着铁头流到焊点处，再小心地移开烙铁。用这种方法，能比较容易地得到圆锥形的锡固体，总体效果和可行性都不错。
在焊接过程中，我们采取同一类焊接的方法，即先将同一类的器件焊接好，再焊接下类。其中，当焊接电阻时，由于有三种阻值电阻，我们一直不能对号入座。迟迟找不到样品机，我们就去看黑板。这次是一类色环电阻，通过读取不同颜色来确定电阻。可是看来看去，我们还是没弄懂如何读数。最后，经过一些尝试，我终于弄懂。最后一位是表示精度，通常可以用金，银，铜等颜色表示，一般可以不读；倒处第二位表示位数，只要在读数基础上相乘它就行；前面从左往右以此按高到低是读数数值。通常拿到一个色环电阻，可以通过观察其疏密度来判断
左右趋向，精度位一般离其他位较远，且通常为金、银、铜。考虑到二极管焊接的特殊性，我们决定最后焊接二极管。时不时，我们也轮流着焊接。伙伴不免手抖得厉害，慢慢地就习惯了。把电路板上的主要元件焊接好后，元件就剩下集成块的焊接了。这要属最棘手的一项，这种集成块是28引脚，且脚与脚间距不过几个毫米，难度不小。我们便开始发挥集体的作用，商量好后，女生用镊子轻压集成块以固定，另一位伙伴则负责观察，看着集成块是否移动以及锡焊时的一些突发问题。我尝试着去照着前面发现的方法去焊接，但毕竟焊点形状不是圆形，所以液体锡可能会流到其他的焊点，很容易照成短路。因此，我们最后拿来小刀。用刀片挡住另焊点去焊接。我小心翼翼去焊接，好不容易焊好一个引脚。接着想去焊另一个，但是由于没有焊接集成块的经验，而照着前面的班门弄斧使得锡用的太多而造成了短路。这下子，我们有些慌了。我们想试着去用刀刮开，但不成功。就在一筹莫展时，旁边一组同学好心提醒我们不能用刀刮，这样很同意将上面的铜刮去。我们想想也是，但除了这我们还能怎样呢。这时他建议我们可以用热的电烙铁去慢慢将多的锡化开后移开。我们如法炮制，果然，我们就将锡清理好。但又回到了老问题上，该采用何种方法去焊接集成块？在这时候，已有不少同学成功地焊接好了集成块。我们向他们询问后才知道，他们是将锡条接触热的电烙铁，使电烙铁头部先蘸有少量的锡。接着就仔细地将烙铁点在焊点上，这样就不用担心锡过多而造成短路。但我同时又想了下，就算锡不多，液体锡也有可能会流到另一个焊点上去。但我在一位伙伴的疑问下很快明白过来。他说，发现锡融化后好像不怎么集中在除了有铜的焊点之外其他地方。原来，金属对液体金属的附着性更大，所以我们在适当锡的情况下根本不必担心锡会流向另一个焊点。明白了以后，我们便大胆地开工了。最后攻克了这块“硬骨头”。
最后工作的接线和拼装在组员间的通力合作下也圆满完成，安上电池，我们的收音机就“嗤嗤”地工作了！
回顾我们的实习过程，短暂却充实，自己也掌握了一些实践中的技能，真切地体会到集体合作在实验中的重要性。要不是同学间相互交流帮助，可能会走很多的弯路甚至功亏一篑，真不愧是集思广益。有了伙伴，我们就有了坚强的后盾；有了实践实习，我们就有了将理论化为现实的桥梁；有了这座桥梁，我们便有了在科学海洋遨游的风帆！
扩展阅读：收音机组装实习报告
电子工艺实习报告
实习题目:晶体管超外差收音机(原理、装配及调试)
学院：电子与信息工程学院专业班级：07电信（1）班学号：20xx1305039姓名：鲁建彬指导教师：徐伟报告成绩：
二ＯＯ九年十二月
一、实习目的
1.了解常用电子器件的类别、型号、规格、性能及其使用范围，能查阅有关的电子器件图
书。能够正确识别和选用常用的电子器件，并且能够熟练使用万用表。2.学习并掌握超外差收音机的工作原理
3.熟悉手工焊锡的常用工具的使用及其维护与修理，基本掌握手工电烙铁的焊接技术。
4.了解电子产品的焊接、调试与维修方法。初步学习调试电子产品的方法，提高动手能力。
二、实习器材
1.2.3.4.5.
电烙铁、焊锡丝
螺丝刀、镊子、钳子等必备工具万用表
9018-2型袖珍收音机实验套件五号电池两节
三、实习概要
超外差收音机在无线电接收机中的应用非常广泛，二超外差收音机又是无线电接收机的典型电路。收音机虽然小，可谓五脏俱全，它包含了无线电接收的哥哥功能电路。收音机、电视机、手机都采用外差电路接收信号，就连雷达接收机同样也采用外差电路，只是他们的工作频率不同，但接收原理是一样的。近年来由于科技的不断进步，新工艺、新技术、新器件的不断出现，收音机已朝着电路的集成化，电子调谐，数字显示，电脑控制及多功能、高指标、使用方便等方向发展。
本实习采用3V低压硅管六管超外差式收音机，它由输入回路高放混频级、一级中放、二级中放、前置低放兼检波级、低放级和功放级等部分组成，几首频率范围为535KHz~1605KHz的中波段。1.元件说明
①中频变压器（以下简称中周）三只为一套，其接线图见印制板图。T2为振荡线圈的中周型号为LF10（红色）、T3为第一级中放用的中周（白色）、T4为第二季中放的中周（黑色）。中周外壳初期屏蔽作用外，还起导线的作用，所以中周外壳必须可靠地接地。
②T5为输入变压器，线圈骨架上有凸点标记为初级，印制板上也有圆点作为标记，器接线图在印制板上可以很明显的看出，安装时不要装反（还可以配合万
用表测量进行分辨）。③三极管VT5、VT6为9013属于中功率三极管放大倍数大约为180。9014为低频功放，放大倍数约等于250，9018适合于高频功放，放大倍数约为120。④电路原理图中所标称的元件参数为参考值，如与实际给出的元件参数有出入需自己灵活掌握。所有元件详细情况见元件清单。2.安装顺序
先装低矮和耐热元件，然后再装大元件，最后再装怕热元件。
①电阻的安装：先将阻值识别号，可以采用紧贴式和立式。我门要按R１R8
的顺序焊接，以免漏掉电阻，焊接完电阻之后我门需要用万用表检验一下各电阻是否还和以前得值是一样（检验是否有虚焊）。
②电容和三极管的安装：先焊接瓷介电容，要注意上面得读数，紧接这就是焊电解电容了，特别要注意长脚是＂+＂极，短脚是＂＂极。，剪脚长度是适中，电解电容紧贴线路板立式安装焊接，太高会影响后盖的安装。
③由于调谐用的双连拨盘时离电路板很近，所以在它的圆周内的高处部分的元件脚在焊
接前先用斜口钳剪去。
④焊接发光二极、喇叭和电池座。
元件清单序号12345三极管三极管三极管三极管发光二极管678磁棒线圈中周输入变压器9101112扬声器电阻器电阻器电阻器Φ58mm100Ω120Ω330Ω、
1.8KBLR6、R8、R10R7、R9R11、R21个3支2支各1支26272829磁棒支架印刷电路板电路图及说明电池正负极簧片1314电阻器电阻器30K、100K120K、200KR4、R5R3、R1各1支各1支3031连接导线双联及拨盘螺丝15电阻器5K（带开关插脚式）RP1支32电位器拨盘螺丝1617电解电容电解电容0.47μF、
10μF100μFC6、C3C8、C9各1支2支3334自攻螺丝Φ2*51粒Φ1.6*51粒Φ2*54
根3粒1个1块1份1套5*13*55mm红、白、黑E型六个引出脚T1T2、T3、T4T51套3个1个232425刻度尺、音窗双联拨盘电位器拨盘各1快1个1个9018或
3DG20xx018或3DG20xx014或3DG20xx013HΦ3红VT1VT2、VT3VT4VT5、VT6LED1支2支1支2支1支名称型号规格位号数量序号1819202122瓷片电容瓷片电容双联电容收音机前盖收音机后盖682、103223CBM-223PC2、C1C4、C5、C7C各1支3支1支1个1个名称型号规格位号数量四、原理介绍
1.最简单收音机原理
图1中LC谐振回路是收音机输入回路，改变电容C使谐振回路固有频率与无线电发射频率相同，从而引起电磁共振，谐振回路两端电压VAB最大，将该电波接收下来。经高频放大电路放大后，通过由二极管D和滤波电容C1构成的检波电路，将调幅信号包络解调下来，得到调制前的音频信号，再将音频信号进行低频放大，送到喇叭，就完全还原成可闻的声波信号。
这就是最简AM收音机（也称高放式收音机）的工作原理，它简单，但可行性、可使用性太差，不适合日常使用。由于高放式收音机中高频放大器只能适应较窄频率范围的放大，要想在整个中波频段535kHZ1605kHZ获得一致放大是很困难的。因此用超外差接收方式来代替高放式收音机
图1最简单的收音机组成框图
2.超外差收音机原理
所谓超外差式，就是通过输入回路先将电台高频调制波接收下来，和本地振荡回路产生的本地信号一并送入混频器，再经中频回路进行频率选择，得到一固定的中频载波（如：调幅中频国际上统一为465KHz或455KHz）调制波。
超外差的实质就是将调制波不同频率的载波，变成固定的且频率较低的中频载波。在广播、电视、通讯领域，超外差接收方式被广泛采用。如图2。
图2超外差原理
在超外差的设计中，本振频率高于输入频率。用同轴双联可变电容器，使输入回路电容
C1-2和本振回路电容C1-1同步变化，从而使频率差值始终保持近似一致，其差值即为中频，即：
如接收信号频率是：
600kHz，则本振频率是1055kHz；1000kHz，则本振频率是1455kHz；1500kHz，则本振频率是1955kHz；
由于谐振回路谐振频率，f与C不成线性变化，因此必须有补偿电容对其特性进行修正，以获得在收听范围内f与C近似成线性变化，保证f本振-f信号=f 中频为一固定中频信号。超外差方式使接收的调制信号变为统一的中频调制信号，在作高频放大时，就可以得到稳定且倍数较高的放大，从而大大提高收音机的品质。
比较起来，超外差式收音机具有以下优点：
（1）接收高低端电台（不同载波频率）的灵敏度一致；（2）灵敏度高；（3）选择性好（不易串台）。
由于直接放大式收音机的灵敏度比较低，只能接受本地区强信号的电台，接收远地电台的能力较弱，它的选择性差，接收相邻频率的电台信号时存在串台现象。为了提高灵敏度和选择性，就要采用超外差式收音机。超外差式收音机有别于直放式收音机的特点是它不直接放大广播信号，而是通过一个叫变频级的电路将接
收的任何一个频率的广播电台信号变成一个固定中频信号(我国规定中频频率是465KHz)，由中频放大器进行放大，然后进行检波，得到音频信号，最后推动扬声器工作。
9018-2型袖珍收音机，采用典型六管超外差式电路，具有安装调试方便、工作稳定、灵敏度高、选择性好等特点，功放级采用无输出变压器的功率放大器，(OTL电路)，有效率高、频率特性好、声音宏亮、耗电省等特色。是一款值得青少年无线电爱好者动手制作的套件。
3.9018-2袖珍型收音机电路的工作原理
图3是9018-2袖珍型收音机的电路原理图。为了分析方便，它的工作过程可以画成方框图，如图4。
图3电路原理图
图4原理方框图
①输入调谐电路
输入调谐电路由双连可变电容器的CA和T1的初级线圈Lab组成，是一并联谐振电路，Tl是磁性天线线圈，从天线接收进来的高频信号，通过输入调谐电路的谐振选出需要的电台信号，电台信号频率是f=l／2πLabCA，当改变CA时，就能收到不同频率的电台信号。②变频电路
本机振荡和混频合起来称为变频电路。变频电路是以VTl为中心，它的作用是把通过输入调谐电路收到的不同频率电台信号(高频信号)变换成固定的465KHz 的中频信号。
VTl、T2、CB等元件组成本机振荡电路，它的任务是产生一个比输入信号频率高465KHz的等幅高频振荡信号。由于Cl对高频信号相当短路，Tl的次级Lcd
的电感量又很小，对高频信号提供了通路，所以本机振荡电路是共基极电路，振荡频率由T2、cB控制，CB是双连电容器的另一连，调节它以改变本机振荡频率。T2是振荡线圈，其初次绕在同一磁芯上，它们把VT1的等电极输出的放大了的振荡信号以正反馈的形式耦合到振荡回路，本机振荡的电压由T2的初级的抽头引出，通过C2耦合到VT1的发射极上。
混频电路由VTl、T3的初级线圈等组成，是共发射极电路。其工作过程是： (磁性天线接收的电台信号)通过输入调谐电路接收到的电台信号，通过Tl的次级线圈Lcd送到VTl的基极，本机振荡信号又通过C2送到VTl和发射极，两种频率的信号在T1中进行混频，由于晶体三极管的非线性作用，混合的结果产生各种频率的信号，其中有一种是本机振荡频率和电台频率的差等于465KHz的信号，这就是中频信号。混频电路的负载是中频变压器，T3的初级线圈和内部电容组成的并联谐振电路，它的谐振频率是465KHz，可以把465KHz的中频信号从多种频率的信号中选择出来，并通过T3的次级线圈耦合到下一级去，而其它信号几乎被滤掉。③中频放大电路
它主要由VT2、VT3组成的两级中频放大器。第一中放电路中的VT2负载是中频变压器T4和内部电容组成，它们构成并联谐振电路，谐振频率是465KHz，与前面介绍的直放式收音机相比，超外差式收音机灵敏度和选择性都提高了许多，主要原因是有了中频放大电路，它比高频信号更容易调谐和放大。④检波和自动增益控制电路
中频信号经一级中频放大器充分放大后由T4耦合到检波管VT3，VT3既起放大作用，又是检波管，VT3构成的三极管检波电路，这种电路检波效率高，有较强的自动增益控制(AGC)作用。
AGC控制电压通过R3加到VT2的基极，其控制过程是：
外信号电压↑→Vb3↑Ib3↑→Ic3↑→Vc3↓通过R3Vb2↓→Ib2↓→Ic2↓→外信号电压↓
检波级的主要任务是把中频调幅信号还原成音频信号，C4、C5起滤去残余的中频成分的作用。
⑤前置低放电路
检波滤波后的音频信号由电位器RP送到前置低放管VT4，经过低放可将音频信号电压放大几十到几百倍，但是音频信号经过放大后带负载能力还很差，不能直接推动扬声器工作，还需进行功率放大。旋转电位器RP可以改变VT4的基极对地的信号电压的大小，可达到控制音量的目的。
⑥功率放大器(OTL电路)
功率放大器的任务是不仅要输出较大的电压，而且能够输出较大的电流。本电路采用无输出变压器功率放大器，可以消除输出变压器引起的失真和损耗，频率特性好，还可以减小放大器的体积和重量。
VT5、VT6组成同类型晶体管的推挽电路，R7、R8和R9、R10分别是VT5、
VT6的偏量电阻。变压器T5做倒相耦合，C9是隔直电容，也是耦合电容。为了减少低频失真，电容C9选得越大越好。无输出变压器的功率放大器的输出阻抗低，可以直接推动扬声器工作。
五、电路调试
待所有元器件都焊接完成后，测量电流，关掉电位器开关，装上电池（注意正负极）用万用表50mA档表笔跨接在电位器开关的两端（黑表笔接电池负极、红表笔接开关的另一端）若电流指示小于10mA，则说明可以通电，将电位器打开
（音量旋至最小即测量静态电流）用万用表分别依次测量D、C、B、A、四个电流缺口，若测量的数值A点位1mv左右，B点大于A点，大约为1.5mA，C点大于B点，为4.8mV左右，D点位2mV左右即可用烙铁将四个缺口依次连通，再把音量调到最大，调双联拨盘即可收到电台。在安装电路板时注意把喇叭及电池引线埋在比较隐蔽的地方，并且不要影响调谐拨盘的旋转和避开螺丝桩子，电路板挪位后再上螺丝固定。当测量电流不在规定电流值左右要仔细检查三极管极性有没有装错，中周是否装错位置以及虚假错焊等，若测量哪一级电流不正常则说明那一级有问题。
六、心得体会
通过这次实习，我学习并掌握了晶体管超外差收音机的原理，了解了收音机各个部分的工作方式，通过实践巩固了课堂上学习的理论知识。另外，我还学会了如何识别和使用常见的电子元器件，学会了电烙铁的正确使用方法。
在焊接过程中，我也遇到了元件焊错和虚焊的情况，这给我的调试带来了不少麻烦，但通过我进一步仔细的检查，最终还是解决了所有问题。虽然这次收音机的焊接和调试不是非常顺利，但这为我以后进行类似的工作积累了宝贵经验，可谓从中受益匪浅。
