图1所示冲裁件，材料为Q235，厚度为1mm，大批量生产。试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。
零件名称:1#件
生产批量：中批量
材料：Q235
1. 冲压件工艺分析
2. 工艺方案及模具结构类型
3. 排样设计
4．冲压力与压力中心计算
工件如图找到坐标计算得
24*12+60*0+24*12+14.5*24+38.6*27.97+14.5*24+31.4*12+31.4*12
Y= ——————————————————————————————=2.5 24+60+24+14.5+38.5+14.5+34.1+31.4
X=8.3
5．工作零件刃口尺寸计算
落料部分以落料凹模为基准计算 ,落料凸模按间隙值配制；冲孔部分以冲孔凸模为基准计算,冲孔凹模按间隙值配制。既以落料凹模、冲孔凸模为基准，凸凹模按间隙值配制。
刃口尺寸计算见表1。
表 1 刃口尺寸计算
6．工作零件结构尺寸
7．其它模具零件结构尺寸
根据倒装复合模形式特点: 凹模板尺寸并查标准JB/T-6743.1-94，确定其它模具模板尺寸列于表2:
根据模具零件结构尺寸 ,查标准GB/T2855.5-90选取后侧导柱125×25标准模架一副。
8．冲床选用
根据总冲压力 F总=352KN,模具闭合高度,冲床工作台面尺寸等,并结合现有设备,选用J23-63开式双柱可倾冲床,并在工作台面上备制垫块。其主要工艺参数如下：公称压力：1630KN
滑块行程： 120mm
行程次数： 60 次∕分
最大闭合高度： 140mm
连杆调节长度： 50mm
工作台尺寸（前后×左右）： 63*63
9．冲压工艺规程
切料63*25的板料
【范例】 (1)题目：东风EQ-1090汽车储气简支架 (2)原始数据 数据如图7—1所示。大批量生产，材料为Q215，t=3mm。 图7-1零件图 (3)工艺分析 此工件既有冲孔，又有落料两个工序。材料为Q235、t=3mm的碳素钢，具有良好的冲压性能，适合冲裁，工件结构中等复杂，有一个直径φ44mm的圆孔，一个60mm×26mm、圆角半径为R6mm的长方形孔和两个直径13mm的椭圆孔。此工件满足冲裁的加工要求，孔与孔、孔与工件边缘之间的最小壁厚大于8mm。工件的尺寸落料按ITll级，冲孔按IT10级计算。尺寸精度一般，普通冲裁完全能满足要求。 (4)冲裁工艺方案的确定 ①方案种类该工件包括落料、冲孑L两个基本工序，可有以下三种工艺方案。 方案一：先冲孔，后落料。采用单工序模生产。 方案二：冲孔一落料级进冲压。采用级进模生产。 方案三：采用落料一冲孔同时进行的复合模生产。 ②方案的比较各方案的特点及比较如下。 方案一：模具结构简单，制造方便，但需要两道工序，两副模具，成本相对较高，生产效率低，且更重要的是在第一道工序完成后，进入第二道工序必然会增大误差，使工件精度、质量大打折扣，达不到所需的要求，难以满足生产需要。故而不选此方案。
方案二：级进模是一种多工位、效率高的加工方法。但级进模轮廓尺寸较大，制造复杂，成本较高，一般适用于大批量、小型冲压件。而本工件尺寸轮廓较大，采用此方案，势必会增大模具尺寸，使加工难度提高，因而也排除此方案。 方案三：只需要一套模具，工件的精度及生产效率要求都能满足，模具轮廓尺寸较小、模具的制造成本不高。故本方案用先冲孔后落料的方法。 ③方案的确定综上所述，本套模具采用冲孔一落料复合模。 (5)模具结构形式的确定 复合模有两种结构形式，正装式复合模和倒装式复合模。分析该工件成形后脱模方便性，正装式复合模成形后工件留在下模，需向上推出工件，取件不方便。倒装式复合模成形后工件留在上模，只需在上模装一副推件装置，故采用倒装式复合模。 图7 2粗画排样图 (6)工艺尺寸计算 ①排样设计 a ．排样方法的确定根据工件的形状。确定采用无废料排样的方法不可能做到，但能采用有废料和少废料的排样方法。经多次排样计算决定采用直对排法，初画排样图如图7 2所示。 b ．确定搭边值查表，取最小搭边值：工件间a l =2.8，侧面a=3.2。 考虑到工件的尺寸比较大，在冲压过程中须在两边设置压边值，则应取。a=5；为了方便计算取a l =3。 c. 确定条料步距步距：257.5mm ，宽度：250+5+5=260mm ． d ．条料的利用率 21752052.35%257.5260 η?==? e ．画出排样图根据以上资料画出排样图，如图7-3所示。

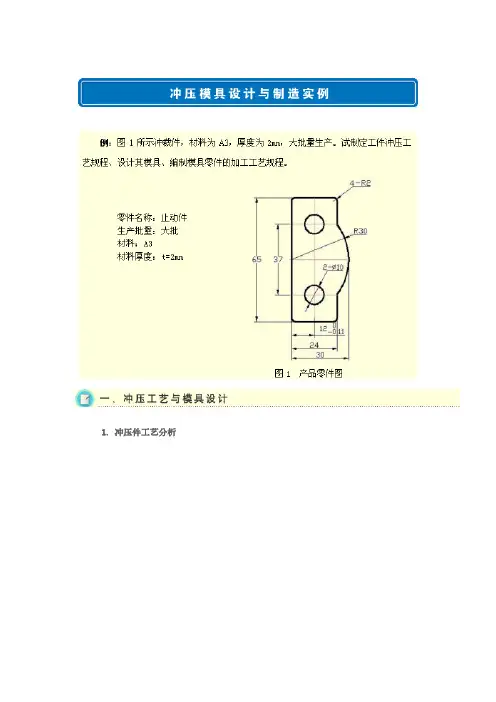

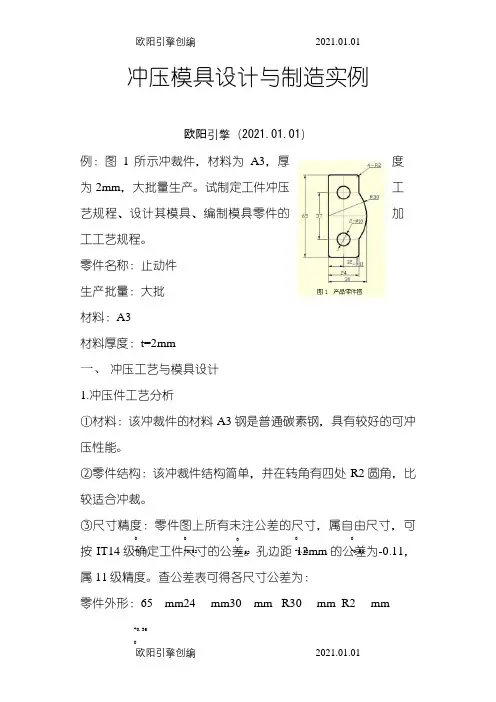

冲压模具设计与制造实例 例：图1所示冲裁件，材料为A3，厚度为2mm，大批量生产。试制定工件冲压工艺规程、设计其模具、编制模具零件的加工工艺规程。 零件名称：止动件 生产批量：大批 材料：A3 材料厚度：t=2mm 一、冲压工艺与模具设计 1.冲压件工艺分析 ①材料：该冲裁件的材料A3钢是普通碳素钢，具有较好的可冲压性能。 ②零件结构：该冲裁件结构简单，并在转角有四处R2圆角，比较适合冲裁。 ③尺寸精度：零件图上所有未注公差的尺寸，属自由尺寸， -0.74 0 -0.52 -0.52 -0.52 -0.52
可按IT14级确定工件尺寸的公差。孔边距12mm 的公差为-0.11，属11级精度。查公差表可得各尺寸公差为： 零件外形：65 mm 24 mm 30 mm R30 mm R2 mm 零件内形：10 mm 孔心距：37±0.31mm 结论：适合冲裁。 2.工艺方案及模具结构类型 该零件包括落料、冲孔两个工序，可以采用以下三种工艺方案： ①先落料，再冲孔，采用单工序模生产。 ②落料-冲孔复合冲压，采用复合模生产。 ③冲孔-落料连续冲压，采用级进模生产。 方案①模具结构简单，但需要两道工序、两套模具才能完成 零件的加工，生产效率较低，难以满足零件大批量生产的需 求。由于零件结构简单，为提高生产效率，主要应采用复合冲裁或级进冲裁方式。由于孔边距尺寸12 mm 有公差要求，为了更好地保证此尺寸精度，最后确定 用复合冲裁方式进行生产。 +0.36 0 -0.11
工件尺寸可知，凸凹模壁厚大于最 小壁厚，为便于操作，所以复合模 结构采用倒装复合模及弹性卸料 和定位钉定位方式。 3.排样设计 查《冲压模具设计与制造》表 2.5.2，确定搭边值： 两工件间的搭边：a=2.2mm 工件边缘搭边：a1=2.5mm 步距为：32.2mm 条料宽度B=D+2a1 =65+2*2.5 =70 确定后排样图如2所示 一个步距内的材料利用率η为： η=A/BS×100% =1550÷（70×32.2）×100% =68.8% 查板材标准，宜选900mm×1000mm的钢板，每张钢板可剪裁为14张条料（70mm×1000mm），每张条料可冲378个工件，则η为： η=nA1/LB×100%
