南昌大学物理实验报告
课程名称：南昌大学物理实验
实验名称：光的等厚干涉
学院：第四临床医学院专业班级学生姓名：学号：
实验地点：基础实验大楼313教室座位号：22
实验时间：第11周星期六下午4点开始
27
2220.38627.9350.7549 5.69870.2287194.043 20.72926.5700.5841 3.4117
26
2120.44627.0880.6642 4.41160.2254191.043 20.80026,519 0.5719 3.2707
平均值0.2338198.371
六、误差分析：
1、仪器不准或精度不够,制作粗糙(干涉环)所造成的系统误差等；
2、由于牛顿环的暗纹很细，视野不是很明亮叉丝难以对准，内切外切很难对到，造成误差。
3、劈尖干涉条纹也很细，不易测量，存在误差。
4、条纹太多，可能存在数错的情况。
七、思考题：
1、牛顿环干涉条纹一定会成为圆环形状吗？
不一定。若不是等厚干涉，就不一定成圆环形。
2、实验中为什么要测牛顿环直径，而不测其半径？
因为无法确定牛顿环的圆心在哪里，难以测出其半径。
3、实验中为什么要测量多组数据且采用逐差法处理数据？
减少实验的偶然误差。
实验报告 实验课程：JA V A WEB编程技术 学生姓名： 学号： 专业班级：物流101班 2013年 06 月 12 日 目录
实验一WEB编程环境......................... 错误！未定义书签。实验二HTML和CSS编程技术 (7) 实验三JA V ASCRIPT编程技术 (10) 实验四SERVLET编程技术 (13) 实验五JSP编程技术 (16) 实验六JA V ABEAN编程技术 (21) 实验七基于MVC模式构建系统 (25) 南昌大学实验报告 学生姓名：学号：专业班级：物流101班
实验类型：□验证□综合■设计□创新实验日期：实验成绩： 一、实验项目一Web编程环境 二、实验目的 第1章搭建Web编程环境，能正确安装配置java运行环境、WEB服务器和数据库服务器 第2章熟悉WEB编程集成环境MYEclipse. 第3章熟练掌握WEB工程的创建、发布、运行流程。 三、实验内容 1.安装并配置java运行环境JDK和JRE 2.安装Web服务器tomcat, 配置Tomcat服务器 3.安装并配置数据库MySQL. 4.安装MyEclispe，熟悉各项菜单项 5.为MyEclispe集成配置JDK和Tomcat 6.创建、发布、运行一个WEB工程。 四、实验仪器及耗材 计算机，JDK，TOMCA T, MySQL, MyEclipse等软件。 五、实验步骤 1.先安装jdk1.6，选择自定义安装，安装到C：\JDK 2.配置环境变量，class：.;C:\JDK\bin , classpath:.;C:\JDK\lib ，java_home： C:\JDK 安装tomcat，安装在C:\ Tomcat 下，配置tomcat_home环境变量，CATALINA_HOME: C: \Tomcat，CATALINA_BASE: C: \Tomcat，TOMCAT_HOME: C:\Tomcat 然后修改环境变量中的classpath，把tomat安装目录下的common\lib下的servlet.jar 追加到classpath中去，修改后的classpath如下： classpath=.;%JAVA_HOME%\lib\dt.jar;%JAVA_HOME%\lib\tools.jar;%CATALINA_HOME%\c ommon\lib\servlet.jar;

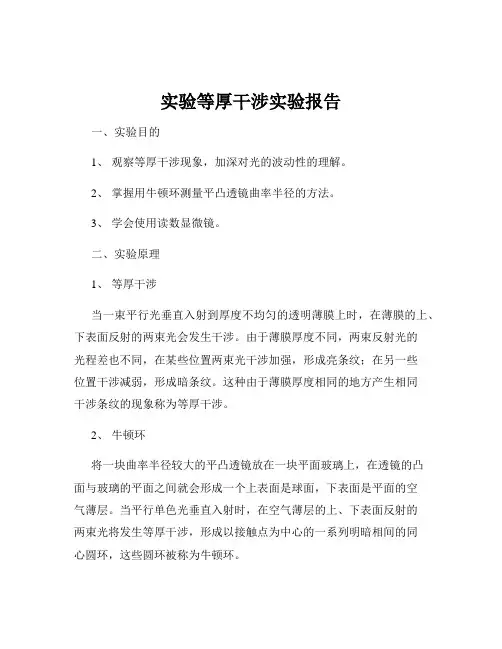

大学物理实验报告（等厚干涉） 、实验目的： 1?、观察牛顿环和劈尖的干涉现象。 2、了解形成等厚干涉现象的条件极其特点。 3、用干涉法测量透镜的曲率半径以及测量物体的微小直径或厚度。 二、实验原理： 1.牛顿环 牛顿环器件由一块曲率半径很大的平凸透镜叠放在一块光学平板玻璃上构成，结构如图所示。 当平行单色光垂直照射到牛顿环器件上时，由于平凸透镜和玻璃之间存在一层从中心向外厚度递增的空 气膜，经空气膜和玻璃之间的上下界面反射的两束光存在光程差，它们在平凸透镜的凸面（底面）相遇后将发生干涉，干涉图样是以接触点为中心的一组明暗相间、内疏外密的同心圆，称为牛顿环（如图所示。由牛顿最早发现）。由于同一干涉圆环各处的空气薄膜厚度相等，故称为等厚干涉。牛顿环实验装置的光路图如下图所示： 设射入单色光的波长为入，在距接触点r k处将产生第k级牛顿环，此处对应的空气膜厚度为d k,则空 气膜上下两界面依次反射的两束光线的光程差为 - 扎 =2nd k 亠— 2 式中，n为空气的折射率（一般取1）,入/2是光从光疏介质（空气）射到光密介质（玻璃）的交界面上反射时产生的半波损失。 下界面上的两束反射光的光程差存在两种情况: 根据干涉条件，当光程差为波长的整数倍时干涉相长, 反之为半波长奇数倍时干涉相消, 故薄膜上 2k K=1,2,3,….,明环
(2k 1) 2K=0,1,2,….,暗环
2 2 2 由上页图可得干涉环半径r k,膜的厚度d k与平凸透镜的曲率半径R之间的关系R =(R-d k) - r k o o 由于dk远小于R,故可以将其平方项忽略而得到2Rd k二r k o结合以上的两种情况公式，得到: *5 r k =2Rd k二kR，, k= 0,1,2…,暗环 由以上公式课件，r k与d k成二次幕的关系，故牛顿环之间并不是等距的，且为了避免背光因素干扰, 般选取暗环作为观测对象。 而在实际中由于压力形变等原因，凸透镜与平板玻璃的接触不是一个理想的点而是一个圆面；另外镜 要作图求出斜率4R，,代入已知的单色光波长，即可求出凸透镜的曲率半径R o 2.劈尖 将两块光学平玻璃叠合在一起，并在其另一端插入待测的薄片或细丝(尽可能使其与玻璃的搭接线平行) 则在两块玻璃之间形成以空气劈尖，如下图所示： 当单色光垂直射入时，在空气薄膜上下两界面反射的两束光发生干涉；由于空气劈尖厚度相等之处是平行于两玻璃交线的平行直线，因此干涉条纹是一组明暗相间的等距平行条纹，属于等厚干涉。干涉条件如下： k =2d k - =(2k 1) 2 k=0, 1,2,… 可知，第k级暗条纹对应的空气劈尖厚度为 面沾染回程会导致环中心成为一个光斑, 这些都致使干涉环的级数和半径无法准确测量。而使用差值法消去附加的光程差，用测量暗环的直径来代替半径, 都可以减少以上类型的误差出现。由上可得: 2 2 d m — d n R 二--------- 4(m - n) ■ 式中，D m、D n分别是第m级与第n级的暗环直径，由上式即可计算出曲率半径由于式中使用环数差m-n代替了级数k,避免了圆环中心及暗环级数无法确定的问题。 凸透镜的曲率半径也可以由作图法得出。测得多组不同的D m和m,根据公式D2m = 4R m , 可知只 Hi
等厚干涉——牛顿环 等厚干涉是薄膜干涉的一种。薄膜层的上下表面有一很小的倾角是，从光源发出的光经上下表面反射后在上表面附近相遇时产生干涉，并且厚度相同的地方形成同一干涉条纹，这种干涉就叫等厚干涉。其中牛顿环是等厚干涉的一个最典型的例子，最早为牛顿所发现，但由于他主张微粒子学说而并未能对他做出正确的解释。光的等厚干涉原理在生产实践中育有广泛的应用，它可用于检测透镜的曲率，测量光波波长，精确地测量微笑长度、厚度和角度，检验物体表面的光洁度、平整度等。 一. 实验目的 (1)用牛顿环观察和分析等厚干涉现象； (2)学习利用干涉现象测量透镜的曲率半径； 二. 实验仪器 读数显微镜钠光灯牛顿环仪
三. 实验原理 牛顿环装置是由一块曲率半径较大的平凸面放在一块光学玻璃平板（平镜）上构成的，如图。平凸透镜的凸面与玻璃平板之间的空气层厚度从中心到边缘逐渐增加，若以平行单光垂直照射到牛顿环上，则经空气层上、下表面反射的两光束存在光程差，他们在平凸透镜的凸面相遇后，将发生干涉。从透镜上看到的干涉花样是以玻璃接触点为中心的一系列明暗相间的圆环，称为牛顿环。同一干涉环上各处的空气层厚度是相同的，因此他属于等厚干涉。 图2 图3 由图2可见，若设透镜的曲率半径为R ，与接触点O 相距为r 处空气层的厚度为d ，其几何关系式为 2222222)(r d Rd R r d R R ++-=+-= 由于r R >>，可以略去d 2得
R r d 22 = （1） 光线应是垂直入射的，计算光程差时还要考虑光波在平玻璃上反射会有半波损失，，从而带来2λ的附加程差，所以总光程差为 2 2λ + =?d （2） 所以暗环的条件是 2 ) 12(λ +=?k （3） 其中 3,2,1,0=k 为干涉暗条纹的级数。综合（1）（2）（3）式可得第可k 级暗环的半径为 λkR r k =2 （4） 由式（4）可知，如果单色光源的波长λ已知，测出第m 级的暗环半径r m,,即可得出平图透镜的曲率半径R ；反之，如果R 已知，测出r m 后，就可计算出入射单色光波的波长λ。但是用此测量关系式往往误差很大，原因在于凸面和平面不可能是理想的点接触；接触压力会引起局部形变，使接触处成为一个圆形平面，干涉环中心为一暗斑。或者空气间隙层有了灰尘，附加了光程差，干涉环中心为一亮（或暗）斑，均无法确定环的几何中心。实际测量时，我们可以通过测量距中心较远的两个暗环半径r m 和r n 的平方差来计算曲率半径R 。因为 λMR r m =2 λnR r n =2 两式相减可得 λ)(22n m R r r n m -=-
南昌大学实验报告 学生姓名：学号：专业班级：电气信息三类106班实验类型：□验证□√综合□设计□创新实验日期：实验成绩： 一.实验名称 实验3 控制语句 二．实验目的 1．熟练掌握if 、if…else、if…elseif语句和switch语句格式及使用方法，掌握if语句中的嵌套关系和匹配原则，利用if语句和switch语句实现分支选择结构。 2．熟练掌握while语句、do ．．．while语句和for语句格式及使用方法，掌握三种循环控制语句的循环过程以及循环结构的嵌套，利用循环语句实现循环结构。 3．掌握简单、常用的算法，并在编程过程中体验各种算法的编程技巧。进一步学习调试程序，掌握语法错误和逻辑错误的检查方法。 三．实验内容 1．选择结构程序设计； 2．if语句的使用； 3．使用switch语句实现多分支选择结构； 4．三种循环语句的应用； 5．循环结构的嵌套； 6．break和continue语句的使用。 三．实验环境 PC微机 DOS操作系统或Windows 操作系统 Visual c++程序集成环境 四．实验内容和步骤 本实验要求事先编好解决下面问题的程序，然后上机输入程序并调试运行程序。学会单步调试和断点调试程序及变量跟踪方法。 1．通过键盘输入一个字符，判断该字符是数字字符、大写字母、小写字母、空格还是其他字符。
．编程：输入一个整数，判断该数的正负性和奇偶性之后，将其数值按照①小于10，②10～99，③100～999，④1000以上四个类别分类并显示。 要求： （1）将变量定义为整型。 （2）输入整数前，利用puts（）/printf（）给出提示信息。 （3）输出结果时要有必要的说明，例如：输入358时，显示358 is 100 to 999。 （4）该程序利用if语句实现。 运行程序，分别输入9，21，321，4321数据检查输出信息的正确性。
南昌大学化学实验报告 篇一：南昌大学实验报告 南昌大学实验报告 学号：6100512094 专业班级：信息管理与信息系统122班 实验类型：□验证□综合□设计□创新实验日期：XX/4/3 实验成绩： 实验一实验环境的建立 一、实验目的： 1．了解SQL Server XX常用版本和对操作系统的不同要求 2．熟悉SQL Server XX的基本性能 3．正确安装和配置SQL Server XX 二、实验基本原理 SQL即结构化查询语言，是关系数据库的标准语言，SQL 是一个综合的、功能极强同时又简洁易学的语言。它集数据查询、数据操纵、数据定义和数据控制功能于一体。自SQL 成为国际标准语言之后，各个数据库厂家纷纷推出各自的SQL软件或与SQL的接口软件。这就使大多数 数据库均用SQL作为共同的数据存取语言和标准接口，使不同数据库系统之间的互操作有了共同的基础。
三、主要仪器设备及耗材 相互连成LAN的计算机2台以上，windows XX server 操作系统，SQL Server XX安装标准版安装软件。 四、实验步骤 安SQL Server XX：将安装光盘放入CD－ROM，将自动弹出“SQL Server自动菜单”界面，如果没有自动弹出则选择光盘根目录下的autorun.exe，双击运行： 选择运行“安装SQL Server XX组件”进入安装组件界面，选择“安装数据库服务器”。进入安装界面后，按照安装提示进行安装；一般需要人工进行干预的有： 选择安装类型和安装路径：安装类型有：典型安装、最小安装、和自定义安装。安装路径是指SQL Server的系统文件和数据文件的安装位置。默认情况下“安装类型”是典型安装，“安装路径”是操作系统设定的“Program Files”文件夹。你可以自行改变，初次安装最好不要改变他，按默认情况使用； 配置启动服务的帐号：有两类用户帐号：一类是与Windows操作系统的集成帐号，一类是混合帐号。选择第一类帐号进行安装；配置服务器端网络库：SQL Server支持多种网络库，这些网络库必须与操作系统的网络协议共同工作，才能实现客户机与数据库服务器的通信。安装完成后，可以通过操作系统的开始菜单操作：“开始”―>SQL Server”－>
1 2 1 2 1 2 1 2 1 2 实验目的： 1） 学会使用迈克尔逊干涉仪 2） 观察等倾、等厚和非定域干涉现象 3） 测量氦氖激光的波长和钠光双线的波长差。 实验仪器： 氦氖激光光源、钠光灯、迈克尔逊干涉仪、毛玻璃屏实验原理： 1：迈克尔逊干涉仪的原理： 迈克尔逊干涉仪的光路图如图所示，光源 S 出 发的光经过称 45。 放置的背面镀银的半透玻璃板 P 1 被分成互相垂直的强度几乎相等的两束光， 光 路 1 通过 M 1 镜反射并再次通过 P 1 照射在观察平 面 E 上，光路 2 通过厚度、折射率与 P 1 相同的玻 璃板 P 2 后由 M 2 镜反射再次通过 P 2 并由 P 1 背面的 反射层反射照射在观察平面 E 上。图中平行于 M 的M ' 是M 经 P 反射所成的虚 1 2 2 1 像，即 P 到 M 与 P 到 M ' 的光程距离相等，故从 P 到M 的光路可用 P 到M ' 等 价替代。这样可以认为 M 与 M ' 之间形成了一个空气间隙， 这个空气间隙的厚度 可以通过移动 M 1 完成，空气间隙的夹角可以通过改变 M 1 镜或 M 2 镜的角度实现。 当 M 与M ' 平行时可以在观察平面 E 处观察到等倾干涉现象，当 M 与M ' 有一 1 2 1 2 定的夹角时可以在观察平面 E 处观察到等厚干涉现象。 2：激光器激光波长测量原理： 由等倾干涉条纹的特点，当 θ =0 时的光程差 δ 最大，即圆心所对应的
1 2 1 2 干 涉级别最高。转动手轮移动 M1，当 d 增加时，相当 于增大了和 k 相应的θ 角 ，可以看到圆 环一个个从中心 “冒出” ；若 d 减小时，圆环逐渐 缩小， 最后“淹没”在中心处。 每“冒” 出或“ 缩”进一个干涉环，相应的光程差改变了一个波长， 也就是 M 与 M ’ 之间距离 变化了半个波长。 若将 M 与 M ’ 之间距离改变了 △d 时，观察到 N 个干涉环变化，则 △d=N 由此可测单色光 的波长。 3：钠光双线波长差的测定： 在使用迈克尔逊干涉仪观察低压钠黄灯双线的等倾干涉条纹时，可以看到 随着动镜 M 1 的移动，条纹本身出现了由清晰到模糊再到清晰的周期性变化，即 反衬度从最大到最小再到最大的周期性变化， 利用这一特性， 可测量钠光双线波长差，对于等倾干涉而言，波长差的计算公式为： 实验内容与数据处理： （1） ）观察非定域干涉条纹 1） 通过粗调手轮打开激光光源， 调节激光器使其光束大致垂直于平面反光镜 M 2 入射，取掉投影屏 E ，可以看到两排激光点 2） 粗调手轮移动 M 1 镜的位置，使得通过分光板分开的两路光光程大致相等 3） 调节M 1 、M 2 镜后面的两个旋钮， 使两排激光点重合为一排，并使两个最 亮的光点重合在一起。此时再放上投影屏 E ，就可以看到干涉条纹。 4） 仔细调节 M 、 M 镜后面的两个旋钮，使 M 与 M ' 平行，这时在屏上可 以看到同心圆条纹，这些条纹为非定域条纹。 5） 转动微调手轮，观察干涉条纹的形状、疏密及中心“吞” 、“吐”条纹随光程差 改变的变化情况。
大学物理实验报告 实验名称:光的等厚干涉 学院:机电工程学院 班级:车辆151班 姓名:吴倩萍 学号:5902415034 时间:第8周周三下午3：45开始 地点:基础实验大楼313 一、实验目的： 1.观察牛顿环和劈尖的干涉现象。 2.了解形成等厚干涉现象的条件及特点。 3.用干涉法测量透镜的曲率半径以及测量物体的微小直径或厚度。 二、实验仪器： 牛顿环装置、钠光灯、读数显微镜、劈尖等。 三、实验原理：
在平面玻璃板BB上放置一曲率半径为R的平凸透镜AOA，两者之间便形成一层空气薄层。当用单色光垂直照射下来时，从空气上下两个表面反射的光束1和光束2在空气表面层附近相遇产生干涉，空气层厚度相等处形成同一级的干涉条纹，这种干涉现象称为等厚干涉。 1．用牛顿环测量平凸透镜表面的曲率半径 （1）安放实验仪器。（2）调节牛顿环仪边框上三个螺旋，使在牛顿环仪中心出现一组同心干涉环。将牛顿环仪放在显微镜的平台上，调节45°玻璃板，以便获得最大的照度。（3）调节读数显微镜调焦手轮，直至在显微镜内能看到清晰的干涉条纹的像。适当移动牛顿环位置，使干涉条纹的中央暗区在显微镜叉丝的正下方，观察干涉条纹是否在显微镜的读数范围内，以便测量。（4）转动测微鼓轮，先使镜筒由牛顿环中心向左移动，顺序数到第24暗环，再反向至第22暗环并使竖直叉丝对准暗环中间，开始记录。在整个测量过程中，鼓轮只能沿同一个方向依次测完全部数据。将数据填入表中，显然，某环左右位置读数之差即为该环的直径。用逐差法求出R，并计算误差。 2．用劈尖干涉法则细丝直径 （1）将被测细丝夹在两块平板玻璃的一端，另一端直接接触，形成劈尖，然后置于读数显微镜载物台上。（2）调节叉丝方位
