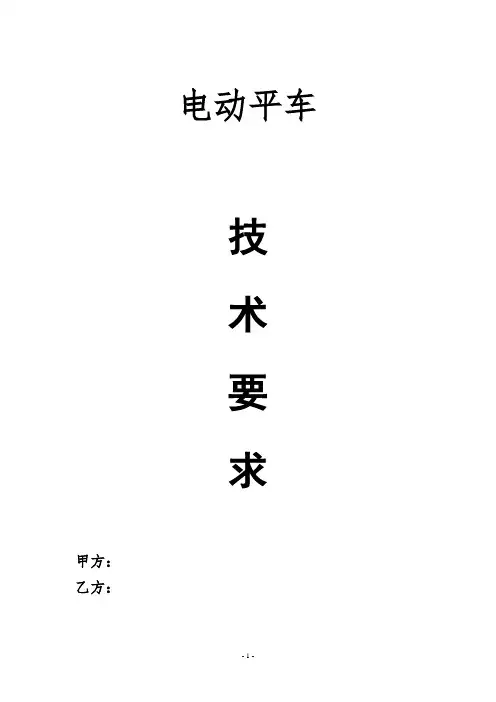

电动平车
技
术
要
求
甲方：
乙方：
技术要求
一、电动平车设计制造引用标准
GB 443 机械油
GB 699 优质碳素结构钢技术条件
GB 700 碳素结构钢
GB 985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸
GB 986 埋弧焊焊缝坡口的基本形式与尺寸
GB 3177 光滑工件尺寸的检验
GB 5117 碳钢焊条
GB5676 一般工程用铸造碳钢
GB8923 涂装前钢材表面修饰等级和除锈等级
GB9286 色漆和清漆漆膜的划格试验
GB9439 灰铸铁件
GB10095 渐开线圆柱齿轮精度
GB2299 矿山、工程、起重运输机械产品涂装和安全标志
二、基本技术参数
1、电动平车3台，包括传动系统、随车控制柜（手柄+遥控）、降压变压器6台和升压变压器、轨道安装（包括轨道绝缘设备、绝缘压轨器、轨道连接板、地基预埋螺栓等成套设备）。
2、备件：低压变高压变压器1台，降压变压器1台，减速机1台，电机2台，电动平车所需的绝缘设备2套，车轮集电块12套。
3、电动平车和轨道安装调试为交钥匙工程。
四、电动平车性能描述
电动平车，又叫过跨车，是一种厂内有轨电动运输车辆，具有结构简单、使用方便、承载能力大、不怕脏不怕砸、维护容易、使用寿命长等特点，因其方便、壮实、经济、实用、易清理等诸多优点，成为企业厂房内部及厂房与厂房之间经常性、行程固定时移动重物的首选运输工具。
按照甲方要求，供电系统采用低压轨道供电电动平车，该系列电动平车不受时间和运行长度的限制，适用于使用比较频繁，工作量比较大的场合。
选用36V低压轨道供电，该型电动平车工作原理是：通过轨道供给升压变压器提供动力通过电机带动平车行走，平车设有随车控制按钮和遥控器，可控制平车前进、后退、停止。平车采用电磁制动电机制动，制动平稳、可靠、使用安全、检修方便。为了保证平车运行的安全，在平车的操作按钮上和遥控器加装了紧急停止按钮，在平车两端设置了红盾声光报警装置。制动系统采用电磁制动器，具有失电自动制动功能，可以在手动释放刹车，保证人可以推动平车运行。
五、电动平车主要配置和技术要求
电动平车由车架、变压器、传动装置、主从动轮对、缓冲装置、导电装置和电气设备、轨道（相应的压轨器连接板地埋螺栓和绝缘配套件）等组成。
1、车架
A、电动平车制造按JB/T6172-2010行业标准，车架结构材料为Q235-B，平车钢构架采用优质钢材，结构设计合理，承重能力强，在保证承载强度的基础上，尽量减轻结构的自重。平车配有安装起吊钩。车架的钢结构是根据起重机的原理，全部采用箱型梁的设计结构，两箱型梁采用钢板焊接成工字梁及工字钢等
型钢链接。箱型结构是根据起重机的箱型梁原理结合平板车的标准设计的，检修方便、便于拆装、承载能力强、使用寿命长、台面变形小、可以有效保证台面钢板的平整度，保证载重的安全系数不低于120%。
B、车架焊接的焊缝坡口形式尺寸应符合GB 985和GB 986的规定。焊缝不得有裂纹、气孔、弧坑和夹渣等缺陷。焊缝咬边深度不得大于0.5mm，咬边连续长度不得大于100mm，焊缝单边咬边总长不得超过该焊缝长度的10%，焊缝上的熔渣和两侧的飞溅物必须清除。主要结构件焊缝的质量和检验按EN15085标准的CPC2焊缝质量等级同等要求执行。
C、车架上方设置隔温层来保护下方设备。
2、传动装置
传动部分主要由电动机、减速机，主、从动轮对等组成，减速器为硬齿面减速机（平车专用）；电机直接带动减速器，减速机直接用鼓齿联轴器将动力传动至主动车轮，使平车正常运行。联轴器、传动轴等零件安全可靠。各元件与主体联结牢靠。
减速机采用平车专用的硬齿面减速机，机械传动效率高、运行平稳、噪音低、安装维修方便、各级轴转动灵活，输入输出轴采用双层密封，中间轴采用“O”型密封圈。
3、电机采用冶金专用交流电动机，额定电压380V,绝缘等级为：H级，防护等级为：IP44.
4、轴承采用哈瓦洛的优质产品。
5、车轮采用起重机专用车轮，轴承角箱绝缘，40Cr锻钢材料,车轮踏面和轮缘内侧硬度HB320-380，深度20mm，车轮为单轮缘；轴承座采用一个车轮两个轴承座，轴承座，采用QT400-10球墨铸铁，车轮装配好后，转动灵活。
6、车轴材料选用机械性能好的45#钢。
7、联轴器采用鼓型齿联轴器，材质为40CrM锻造，齿面盐浴炉淬火，传动效率高，安装、维修方便，可以有效调整两轴的直线度，保证电动平车运行平稳。
8、电气采用交流过载保护装置和平滑加速起动、平缓减速停车，起动有力平稳，大大降底以往接触导电感性负载产生的火花，全部采用模块控制。
9、电气箱及操作系统设置在容易维护的两侧安全位置，控制箱内部要有线编号。
10、电气上按安全标准要求采用特低安全电压。
11、平车配有安装起吊钩，漏电断路器，前后声光报警器。
12、可随车控制，线长3米左右，并装有放置手柄的专用箱。
13、平车采用线控和遥控控制方式。
14、平车保护：过压保护、欠压保护、过流保护等。
六、总装
1、轴距极限偏差为±2.0mm。
2 、两轮对轴线的平行度为3.0mm（图1）。
3 、两轮对对角线L1与L2之差不得大于
3.0mm（图1）。
图1
4、两轮对轴承的游动端应装再车辆的同一侧。
5、被动轮（其中一个）与基准轨道轨面的间隙不得大于2.0mm。
6、车架台面的高度偏差：为±2.0mm。
七、除锈、涂装要求：
1、钢板、型材、铸、锻件表面除锈应达到GB 8923中的St2级。对
5mm以下薄板及管材表面除锈应达到GB 8923中的Be级。
2、每层漆膜厚度为25～35μm；漆膜总厚度为75～140μm。
3、漆膜附着力参考GB9286中2级的检验规定。
4、产品涂装前进行除油、除锈、打磨等工序表面预处理，整体涂防
锈漆，涂层总厚度大于90μm外露面暂不喷面漆。
八、设备检验实施规定：
1、乙方严格按技术要求及设计图纸进行加工制造，并做好自检记录。
2、把好外协及外购件质量关，主要外购件需提供合格证等。
3、在设备制造过程中，乙方接受甲方对制造质量的定期、不定期检验。
4、设备制造完工，双方共同在乙方厂内对设备进行满载试验总体
验收合格后出厂。
5、最终验收在设备交至甲方现场安装调试结束后进行，包括满载试
验。到厂卸货，落位由甲方负责。
九、质量保证：
乙方保证其提供的设备是全新的、未经使用过的；采用的优质材料和一流工艺；并在各个方面，符合规定的质量、规格和性能；乙方保证其货物经过正确安装、正常操作和保养在合同设备使用期内运转良好。质量保证期为壹年（安装调试验收合格之日起），并对产品实行“三包”。
十、交货期：
合同生效，预付款后30天内交货。
十一、资料交付时间及内容：
1、设备交货时随机提供装箱单、产品合格证、基础安装图、
产品使用说明书及易损易耗件、备品备件明细等。
2、设备的电气连线图纸、电气元件明细。
十二、售后服务：
a、乙方负责对设备设计、制造、安装、调试到投产实行一条龙服务；
b、乙方所派出的现场服务人员的数量和专业配备，将根据工程进度进行适时调整，以不影响安装调试、试车工作正常进行为前提；
c、乙方技术人员对甲方人员进行设备使用、维护、保养及故障检测等方面的免费技术培训。
d、设备质保期从交付使用之日起一年；
e、在使用过程中，出现了技术及质量问题后，接到用户通知2小时内作出答复，24小时内派人赶到现场为甲方服务。处理过程中，如有零部件更换，该零部件的质量保证期自更换之日起顺延，乙方承担更换部件的所有费用。在主要零部件发生更换或维修时，乙方应相应延长整台设备的质量保证期。
f、严格执行ISO标准，保证产品质量及服务全部合格。
十三、未尽事宜、双方共同协商解决。
