机械制图练习
胜利职业学院
2012年7月
模块一：制图基础知识与国标规定
模块二：三视图的基本概念
1. 2.
3. 4.
1. 3.
2.
4. 5. 6.
模块三：基本体及其表面交线
1. 2. 3.
4. 5. 6.
1. 2. 3.
4. 5. 6.
1.
2.
模块四：组合体
1. 2.
3.
4.
1. 2. 3. 4.
5. 6. 7. 8.
模块五：组合体视图的绘制及尺寸标注综合训练
要求：
1.第1-12题根据轴测图给定尺寸画三视图并标注尺寸，第13-16体根据轴测图测量尺寸后绘制三视图并标注尺寸。
2.做图步骤提示：
（1）运用形体分析法（或线面分析法），分析组合体的组成部分及其相对位置、组合关系。
（2）确定主视图的投影方向，使主视图尽量多地反映物体的形体特征。
（3）画底稿，做到轻、细、准、快。（4）检查底稿，标注尺寸。
（5）描深图线，填写标题栏。
3.注意事项
（1）视图布置均匀，留出布置尺寸的位置。（2）正确运用形体分析法，按组合体的组成部分，一部分一部分地画。切忌先画出一个完整的视图，再画另一个视图。
（3）标注尺寸时，不能照搬轴测图上的尺寸，应按标注组合体尺寸的要求标注，做到正确、完整、清晰，兼顾合理。1. 3.
2. 4.
5. 6. 7.
8. 9. 10.
11. 12. 13.
14. 15. 16.
《机械制图》公开课教案 课题名称：看组合体视图 教学目标： 一、知识目标 １、会运用形体分析法识读组合体视图； ２、能运用形体分析法读懂组合体视图，补画出第三视图； 二、能力目标 利用所学方法，灵活应用到读组合体视图上，从而进一步提高学生的空间想象能力。 三、情感目标激发学生对机械制图这门课的兴趣 教学重点： １、应用形体分析法，读组合体视图。 ２、能正确补画出第三视图。 教学难点： 应用所学方法，培养学生分析能力，通过分析看懂组合体，进一步提高学生的空间想象能力。 教学方法：分析讲解，实际演示，提问启发 教学环境：多媒体教室 教学资源： １、用 Flash 将组合体的组合过程制作成多媒体课件。 ２、自制两个组合体模型 ３、三角板、圆规、彩色粉笔。 教学过程： １、复习提问１分钟 ２、引入新课２分钟讲解分析17 分钟 ３、讲解新课38 分钟 ４、归纳总结３分钟读图举例21 分钟 ５、布置作业１分钟 课时：１课时
教学环节教学过程 复习提问：读图的基本要领是什么？ １、几个视图联系起来看 旧课２、明确视图的线框和图线的含义 ３、善于构思物体的形状 １分钟 提问：画组合体的方法有几种？ 学生回答：形体分析法和线面分析法 老师总结： 形体分析法 (叠加类 ) 画图过程空间物体平面三视图 (已知 ) 线面分析法 (切割类 ) (画) 导入提问：当根据已经画出的视图，想空间形体的形状时，应用 新课什么方法呢？老师引出： ２分钟 形体分析法 (叠加类 ) 读图过程平面图形空间物体 (已知 ) 线面分析法 (切割类 ) (想) 板书课题：第六节看组合体视图 一、看图的基本方法有：形体分析法和线面分析法。 1、形体分析法，应用于以叠加类组合体为例(3 分钟 ) 讲述 提问：形体分析法是什么？ 新课学生回答：在画图和读图时，假想将一个复杂的形体分析为若干基本形体的思考方法。 38 分钟设问：读图时，如何将一个复杂的形体分析为若干个基本形 体呢？ 结论： ①在反映形体特征比较明显的主视图上按线框将组合体划分 为几个部分 ②利用投影关系，找出各线框在其他视图中的投影，分析后 想出各部分的形状 ③分析它们的相对位置和表面连接关系 ④综合起来想象组合的整体形状 教学方法 请学生回答， 让学生记住基本 要领，以便作图 中正确应用。 结合前面所学 提出问题，激发 学生学习新知 识的兴趣。 由熟悉的概念 入手，引出问 题，得出结论， 使学生易接受， 易掌握。 口述结论。
Auto CAD 三维实体向二维轴测图、三视图的转换-工程论 文 Auto CAD 三维实体向二维轴测图、三视图的转换 Auto CAD三维实体向二维轴测图、三视图的转换 Conversion from Auto CAD Three-dimensional Entity to Two-dimensional Axonometric Drawing and Three View Drawing 宋德军SONG De-jun （陕西铁路工程职业技术学院，渭南714099） （Shaanxi Railway Institute，Weinan 714099，China） 摘要：阐述了Auto CAD三维实体向二维轴测图、三视图的转换方法，运用Auto CAD绘制的三维实体图比轴测图、三视图更直观、更容易理解。对于一些复杂的相贯图形更是如此，并且三维实体图能够进行任意位置的剖切，更容易了解其内部构造，本文将详细说明如何将三维实体转换为二维轴测图、三视图，提高做图的效率和精确度。 Abstract: This paper expounds the conversion method from Auto CAD three-dimensional entity to two-dimensional axonometric drawing and three view drawing. The three-dimensional entity graph drawn by Auto CAD is more intuitive and easier to understand than axonometric drawing and three view drawing. This is especially true for some complex intersection graphics, and three-dimensional entity graph can be sectioned at any position, so it is easier to understand its internal
机械制图之三视图 一、学习目标 １.掌握一般技术图样所采用得投射方法; 2、学会根据立体图绘制三视图,并能标注简单得尺寸; 3。能识读一般机械加工图、线路图、正等轴测图。 二、教学重点及难点 教学重点:根据立体图绘制三视图; 教学难点:三视图得绘制及尺寸得标注。 三、设计思路 通过对本章基础知识点复习,使学生系统得掌握根据立体图绘制三视图掌握尺寸得标注,并能区分出各种图形及其材质、通过一系列得类高考练习题进行训练提高学生得解题能力。 四、教学过程 ［复习引入］ 一、基础知识点回顾 １、正投影法:投影光线与投影平面垂直时,在投影平面上得到物体视图得方法。 2、正投影得基本特性:真实性、积聚性、收缩性。 3、三视图得基本规律: (1)主视图:物体得正面投影,即物体由前向后投影所 得到得图形,通常反映物体得主要形状特征。及物体 得长与高,左右与上下。 (2)俯视图:物体得水平投影,即物体由上向下投影所 得到得图形。反映物体得长与宽,左右与前后、 (３)左视图:物体得水平投影,即物体由左向右投影所 得到得图形、反映物体得高与宽, (4)主视图、俯视图长对正;主视图、左视图高平齐; 俯视图、左视图宽相等。无论就是画图还好就是补 全视图三个视图得相对位置就是确定不变得、如右 图所示 4、画图步骤: (1)、确定画图比例与图纸幅面(根据所画物体得大小与复杂程度选用一定得比例,如果题目有要求根据题意来选比例) (2)、布置视图位置( a、确定主视图,选择表现形态结构最多,虚线尽量少得面为主视图。b、主视图在左上角、俯视图在左下角、左视图在右上角。注意:考虑到尺寸布置得需要,可适当加大各视图之间得距离) (３)、在图纸上用铅笔画出坐标系及4５°斜线与各视图得其她基准线。 (4)、画底稿(用稍硬得铅笔(2H铅笔)。)
绘制轴测图的方法和步骤 由物体的正投影绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。 绘制轴测图的方法和步骤： a.对所画物体进行形体分析，搞清原体的形体特征，选择适当的轴测图 b.在原投影图上确定坐标轴和原点； c.绘制轴测图，画图时，先画轴测轴，作为坐标系的轴测投影，然后再逐步画出； d 轴测图中一般只画出可见部分，必要时才画出不可见部分 (1) 平面立体的轴测图画法 画平面立体轴测图的基本方法是：沿坐标轴测量，按坐标画出各顶点的轴测图，该方法简称坐标法；对一些不完整的形体；可先按完整形体画出，然后再用切割方法画出不完整部分，此法称为切割法；对另一些平面立体则用形体分析法，先将其分成若干基本形体，然后还逐一将基本形体组合在一起，此法称为组合法。 下面举例说明两种种方法说明轴测图的画法。 1 )坐标法 [ 例1] 根据截头四棱锥正投影图, 画出其正等测轴测图 [ 解] 作图步骤如下； a ）以四棱锥体的对称轴线为坐标轴，以O 为原点； b ）画轴测轴并相应地画出各项点的轴测图，连接各点即得四棱锥体的轴测图； c ）根据截口的位置，按坐标作出截面上各项点的轴测图； d ）连接各点，擦去不可见的轮廓线，即得截头四棱锥的轴测图。 2) 切割法 [ 例2] 根据平面立体的三视图, 画出它的正等测图( 图2)
图2 用组合法作正等测图 [ 解] 作图步骤如下： a ）在视图上定坐标轴，并将组合体分解成三个基本体： b ）画轴测轴，沿轴测量历16,12,4 画出形体I ； c ）形体II 与形体I 左右和后面共面，沿轴量16 、 3 、14 画出长方体，再量出尺寸12 、10 ，画出形体II ； d ）形体III 与形体I 和形体II 右面共面；沿轴量取 3 ，画出形体III ： e ）擦去形体间不应有的交线和被遮挡的线，然后描深。 坐标法、切割法和组合法是给制轴测图的基本方法，画图时必须根据形体特点灵活应 用。 （ 2 ）曲面立体的画法 简单的曲面立体有圆柱、圆锥（台）、圆球和圆环等，它们的端面或断面均为圆。因此，首先要掌握坐标面内或平行干坐标面圆的正轴测图画法。 1 ）坐标面内或平行于坐标面的圆的轴测投影 在三种轴测图中，因斜二测的一个坐标面平行轴测投影面，故与此坐标而平行的圆的轴测投影仍为圆，其余圆的轴测投影均为椭圆，称为轴测椭圆，轴测椭圆的画法有两种： 坐标法：按坐标法确定圆周上若干点的轴测投影，后光滑地连接成椭圆。 近似法：用四心扁圆代替轴测椭圆，确定的四个圆心，四段圆弧光滑地连接成一扁圆，使之与轴测椭圆近似。 ①轴测椭圆的长、短轴方向和大小 常用的三种轴测图中，轴测椭圆的长、短轴方向和大小如图3所示。在正等测和正二测图中，采用简化系数后，轴测椭圆的长、短袖大小如图 4 所示。
?正等轴测图的绘制 三条坐标轴的制定: 正等轴测图的坐标系是由相邻两个坐标轴夹角都等于120°的三个坐标轴组成。左下方的坐标轴为Ｘ轴，右下方的为Ｙ轴，Ｚ轴一般都是让它竖直向上。物体在正视图上沿三个坐标轴的尺寸与其对应的轴测投影尺寸近似取为相等。即轴向变形系数都近似为1。由物体的正投影（即三视图）绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。实际上是两种坐标系的转换。 绘制轴测图的方法和步骤： A- 对所画物体进行形体分析测量，搞清原体的形体特征. B- 在原投影图上确定坐标轴和原点； C- 绘制轴测图。画图时，先画轴测轴，然后再逐步画出物体的轴测图； D- 轴测图中一般只画出可见部分，必要时才画出不可见部分
?坐标法: 根据形体的形状特点选定适当的坐标轴，然后将形体上各点的坐标关系转移到轴测图上去，以定出形体上各点的轴测投影，从而作出形体的轴测图。 作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-2=O-2，O1-4=O-4； ?分别过2、4作O1-Y1、O1-X1的平行线，完成底面投影； ?过底面各顶点作O1-Z1轴的平行线，长度为四棱柱高度； ?依次连接各顶点，完成正等测图。
三棱锥形的正等测图作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-A’=O-A ； ?在平面俯视图中以B点向C -A 引垂直线得到点1,量取O1-1’=O-1，1’-B’=1-B ；?连接点A’,B’,C’得到三棱锥形的底面投影； ?在平面俯视图中以S点向C -A 引垂直线得到点2,量取O1-2’=O-2，2’-3’=2-S ；?过3’点作O1-Z1轴的平行线，长度为三棱锥高度,得到S’点； ?依次连接各顶点，完成正等测图。 3’
第三视图和正等轴测图的画法 第三视角投影在欧美、日本及港台等地区的教学、设计、生产和商贸中被广泛使用。近年来，随着与国际社会交流合作的不断深入，第三视角投影在我国的应用日渐广泛。例如我们毕业生前往就业的外资企业（鸿准、富士康、台积电等）以及对外做出口订单的国内企业大多采用第三视角。而我们对该方法的学习了解相对匮乏。本文将结合范例对第三视角的投影和作图规则进行介绍及归纳总结，作为对机械制图知识的补充，以便大家查阅和更为深入的研究。 ⑴认识第三视角的空间由来水平投影面H和正立投影面V将三维空间分割为如下第一组图的四部分，可以构成四组投影体系。如图可以分辨出第三视角投影面位置。 ⑵投影面及展开如果将第三视角的两个Ｈ和Ｖ平面取出，再辅助一个侧立投影平面Ｐ，那么就构成了第三角投影体系。在这个体系中，物体位于三个平面包裹着的内部。所以，投影平面总是在人和物
体之间。三个投影面得到投影后可以旋转到与Ｖ共面的位置。下面是一个实例的投影三视图，观察方向分别是：
下面是它的展开视图：在主视图中反应的是长和高，右视图中反应的是高和宽，俯视图中反应的是长和宽。 ⑶投影规律分析第三视角三视图的仍然符合主和俯视图长对正，主和右视图高平齐，俯和右视图宽相等的“三等”投影规律。 ⑷正等轴测图的画法第三视角正等轴测图的轴间角为120度，轴
向变形系数都是按照1来近似绘制。其正等轴测图符合轴测投影规律即: 一、实物中与投影轴平行的轮廓线，在轴测图中仍与轴测轴平行； 二、实物中相互平行的轮廓线，在轴测图中仍相互平行。 绘制过程中要按轴向1：1进行测量进行。椭圆和圆角的画法与第一视角的画法并无区别。 总结：第三视角三视图和正等轴测图和第一视角的三视图和正等轴测图在画法操作上并没有多少本质的区别。但是在看图方向和投影方向是不一样的。第一视角是人（观察者）->物体->投影平面；而第三视角是人（观察者）->投影平面-> 物体。在绘制正等轴测图中强调

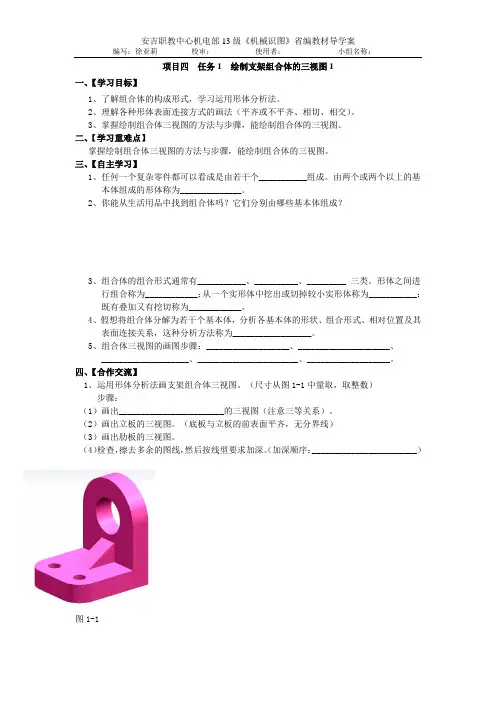

组合体三视图的绘制 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
《组合体视图的画法》教学设计 一、教材分析 1．本节的地位和作用 本节内容选自全国中等职业技术学校机械类行动导向教材《机械制图与技术测量》课题六第二节。本课程是在学生学习了基本几何体的三视图和轴测图的基础上进行的学习。组合体三视图是本课题的核心内容，也是全书的重点部分，是培养空间想像能力和画图能力的关键一章，起着承上启下的作用，将空间形体转化为平面图形，培养学生分析和解决问题的能力，使绘图的能力得以提高。本节内容共为两个课时，共90分钟，为新课讲解和操作练习课。 2．教学目标 （1）知识目标 学会使用形体分析法判断组合体类型，分析选择主视图，画三视图，增强物图转化想象能力。 （2）能力目标 通过分组合作学习活动，培养学生的团队协作精神；培养学生自主分析判断问题、解决问题的能力。 （3）情感目标
增强对专业学习的自信心和求知欲，养成严谨细致、积极上进的职业态度。 3．教学重点和难点 （1）重点：灵活运用形体分析法，画组合体三视图。 （2）难点：各部分相对位置以及表面关系。 二、学生情况分析 经过前面的学习，大部分学生具备基本几何体三视图投影知识，但学生主动学习能力差，接受新知识能力反应慢，空间想象能力差。因此，通过有趣的提问和动手实践激发学生的学习兴趣；利用多媒体动画课件直观生动的讲解，降低学习难度，增强学生学习自信心，变被动学习为主动学习，有利于掌握知识。 三、教法和学法 1、教法 问题研讨法、案例讲授法、任务驱动法、小组协作学习法、学生演示法 2、学法 合作学习法、自主学习法 四、教学资源 多媒体教学平台CAD软件绘图工具及图纸项目任务书学生自评表
模块三组合体三视图 教学目的与要求： 了解组合体的组合形式、形体分析及投影图的画法。 熟悉用形体分析法和线面分析法绘制和阅读组合形体的投影图。 掌握组合体的尺寸标注方法。 掌握基本立体被特殊位置平面（投影面垂直面）切割后截交线的作图方法。 掌握基本立体表面相交时相贯线的作图方法。 任务十二组合体的概念和分析方法 任务目标： 熟悉用形体分析法和线面分析法绘制和阅读组合形体的投影图。 相关知识： 前几章介绍了正投影原理，点、线、面和基本几何体的投影知识。本章将进一步研究画法、看组合体视图的方法以及有关尺寸标注等问题。 由两个或两个以上基本体所组成的类似机器零件的形体，称为组合体。它是一个整体，并非积木式拼凑起来的。 画、看组合体的视图时，通常按照组合体的结构特点和各组成部分的相对位置，把它划分为若干个基本几何(这此基本几何体可以是完整的，也可以是不完整的)，并分析各基本几何体之间的分界线的特点和画法，然后组合起来画出视图或想像出其形状。这种分析组合体的方法叫做形体分析法。形体分析法是画图和读图的基本方法。 图3—1a所示的连杆，可分为图3—1b所示的几个基本几何体，画出的视图如图3—1c所示。 a bc 图3—1 形体分析和视图
任务实施： 一、理论问答 1.组合体的定义。 2.组合体分析方法是什么？ 二、实际绘图（无） 三、任务评价
任务十三组合体的组合形式 任务目标： 了解组合体的构成方式，各种表面连接方式的画图方法。 相关知识： 组合体的形状有简有繁，千差万别；但就其组合方式来说，不外乎叠加、切割和综合三种基本组合方式 一、叠加 叠加式组合体是由基本几何体叠加而成。按照形体表面接触的方式不同，又可分为相接、相切、相贯三种。 1、相接 两形体以平面的方式相互接触称为相接。相接的两种形式： 1)不平齐——当组合体上两基本形体的表面不平齐时，在有关的视图中应该有线隔开。如图3—2所示的支座（一）。 2)平齐——当组合体上两基本形体的某两个表面平齐时，中间不应该有线隔开。如图3—2所示的支座（二）。 (a) (b) (c) 图3—2 支座（一） (1)形体分析支座可以看成是由一块长方形的“底板”和一个一端呈半圆形的“座体”所组成。如图3—2b所示，座体底面放在底板顶面上，两形体的结合处为平面，如 图3—2a所示。 (2)视图分析两个形体按它们的相对位置，根据“长对正”、“高平齐”、“宽相等”的“三等”投影对应关系画在一起，就组成了图3—2c所示的三视图。 2、相切——当组合体上两基本体表面相切时，在相切处不应该画线。 图3—4为套筒的轴测图和三视图。
第三视角三视图和轴测图的画法 作者：唐公礼教学管理来源：本站原创点击数：10523 更新时间：2009-12-21 第三视角投影在欧美、日本及港台等地区的教学、设计、生产和商贸中被广泛使用。近年来，随着与国际社会交流合作的不断深入，第三视角投影在我国的应用日渐广泛。例如我们毕业生前往就业的外资企业（鸿准、富士康、台积电等）以及对外做出口订单的国内企业大多采用第三视角。而我们对该方法的学习了解相对匮乏。本文将结合范例对第三视角的投影和作图规则进行介绍及归纳总结，作为对机械制图知识的补充，以便大家查阅和更为深入的研究。 ⑴认识第三视角的空间由来水平投影面H和正立投影面V将三维空间分割为如下第一组图的四部分，可以构成四组投影体系。如图可以分辨出第三视角投影面位置。 ⑵投影面及展开如果将第三视角的两个Ｈ和Ｖ平面取出，再辅助一个侧立投影平面Ｐ，那么就构成了第三角投影体系。在这个体系中，物体位于三个平面包裹着的内部。所以，投影平面总是在人和物体之间。三个投影面得到投影后可以旋转到与Ｖ共面的位置。 下面是一个实例的投影三视图，观察方向分别是：
俯视图中反应的是长和宽。 ⑶投影规律分析第三视角三视图的仍然符合主和俯视图长对正，主和右 视图高平齐，俯和右视图宽相等的“三等”投影规律。 ⑷正等轴测图的画法第三视角正等轴测图的轴间角为120度，轴向变形系 数都是按照1来近似绘制。其正等轴测图符合轴测投影规律即: 一、实物中与投影轴平行的轮廓线，在轴测图中仍与轴测轴平行； 二、实物中相互平行的轮廓线，在轴测图中仍相互平行。
绘制过程中要按轴向1：1进行测量进行。椭圆和圆角的画法与第一视角的画法并无区别。 总结：第三视角三视图和正等轴测图和第一视角的三视图和正等轴测图在画法操作上并没有多少本质的区别。但是在看图方向和投影方向是不一样的。第一视角是人（观察者）->物体->投影平面；而第三视角是人（观察者）->投影平面-> 物体。在绘制正等轴测图中强调显示的是前视、顶视和右视三个表面。在一张正规技术交流的图纸中，为了区别视角问题往往附上图示进行提示（如下）。其实作为技校初学者来说，首先要立足我们国家习惯使用的第一视角画法。在学好第一视角的情况下，补充学习和练习几道简单形体的三视图和正等轴测图作业即可。谨以此文章奉献给广大的制图爱好者，作为课堂的补充。
