轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。 一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。当激活轴测模式之后，就可以分别在这三个面间进行切换。如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。 一、激活轴测投影模式 1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。 2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。 3、等轴面的切换方法：F5或CTRL E依次切换上、右、左三个面。 二、在轴测投影模式下画直线 1、输入坐标点的画法： ?与X轴平行的线，极坐标角度应输入30°，如@50<30。 ?与Y轴平行的线，极坐标角度应输入150°，如@50<150。 ?与Z轴平行的线，极坐标角度应输入90°，如@50<90. ?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。 2、也可以打开正交状态进行画线。如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。 ▲实例： 在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。 1、激活轴测－－>启动正交，当前面为左面图形。 2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C 闭合，如下图1。 3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合，如图2。 4、F5：切换到右面－－>指定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完成，如下图3。 三、定位轴测图中的实体 要在轴测图中定位其它已知图元，必须打开自动追踪中的角度增量并设定角度为30度，这样才能从已知对象开始沿30°、90°或150°方向追踪。 1、如要在上例中的正方形右面定一个长度为4的正方形，则： 捕捉右面左底角－－>X轴方向：3－－>垂直方向4－－>水平方向4－－>下垂直方向4－－>C闭合，如下图1。 2、如要在顶面绘制一直径为4的圆，则： F5切换至顶面－－>椭圆工具－－>等轴测圆：i－－>捕捉对角线交叉点－－>半径：2－－>确定完成，如下图2。
画法几何及机械制图期 末考试试卷 集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）
阅卷 得 分 四川核工业工程学校 2011年秋季期末考试画法几何及机械制图试卷（A ） （适用于班。满分100分，90分钟完卷。） 一、填空题（每空1分，共15分。） 1、GB/T 是指 。 2、标题栏一般位于图纸的 。 3、 比例分为三种，分别是：原值比例、放大比例和 。 4、机械图样上汉字一般写成 。 5、同一张图样中，同类图线的宽度应 。（选填一致或不一致） 6、斜度是一直线对另一直线或一平面对另一平面的 程度。 7、常用的投影法有中心投影法和 。 8、投射线由前向后方正投影面投射，在正面得到一个视图，称为 图。 9、 三视图的投影规律是： 、 、 。 10、通常规定，物体左右之间的距离为 ，前后之间的距离为 ，上下之间的距离为 。 11、 基本体分为平面体和 两类。 2、比例的含义是（ ）与（ ）之比。 3、同一张图样中，相同线型的宽度应（ ）。（选填一致或不一致） 4、绘制尺寸线、尺寸界线等时，应采用（ ）线。 5、绘制可见轮廓线时用（ ）线。 6、绘制中心线、对称线时应用（ ）线。 7、定位尺寸是指确定各组成部分之间的相对（ ）的尺寸。 8、斜度是一直线对另一直线或另一平面的（ ）程度。 9、锥度是正圆锥底圆直径与（ ）之比。 10、标注尺寸的三要素分别是尺寸界线、尺寸线、（ ）。 11、常用的投影法有中心投影法和（ ）。 12、正投影法的基本特性有真实性、积聚性、（ ）。 13、根据三视图之间的投影规律是长对正、宽相等、（ ）。 14、在物体的三视图中，俯视图反映物体的长度和（ ）； 19、基 本体可分为平面立体和（ ）两类。 18、物体左右之间距离为长，前后之间为宽，上下之间的距离 阅卷 得 分
Auto CAD 三维实体向二维轴测图、三视图的转换-工程论 文 Auto CAD 三维实体向二维轴测图、三视图的转换 Auto CAD三维实体向二维轴测图、三视图的转换 Conversion from Auto CAD Three-dimensional Entity to Two-dimensional Axonometric Drawing and Three View Drawing 宋德军SONG De-jun （陕西铁路工程职业技术学院，渭南714099） （Shaanxi Railway Institute，Weinan 714099，China） 摘要：阐述了Auto CAD三维实体向二维轴测图、三视图的转换方法，运用Auto CAD绘制的三维实体图比轴测图、三视图更直观、更容易理解。对于一些复杂的相贯图形更是如此，并且三维实体图能够进行任意位置的剖切，更容易了解其内部构造，本文将详细说明如何将三维实体转换为二维轴测图、三视图，提高做图的效率和精确度。 Abstract: This paper expounds the conversion method from Auto CAD three-dimensional entity to two-dimensional axonometric drawing and three view drawing. The three-dimensional entity graph drawn by Auto CAD is more intuitive and easier to understand than axonometric drawing and three view drawing. This is especially true for some complex intersection graphics, and three-dimensional entity graph can be sectioned at any position, so it is easier to understand its internal
机械制图之三视图 一、学习目标 １.掌握一般技术图样所采用得投射方法; 2、学会根据立体图绘制三视图,并能标注简单得尺寸; 3。能识读一般机械加工图、线路图、正等轴测图。 二、教学重点及难点 教学重点:根据立体图绘制三视图; 教学难点:三视图得绘制及尺寸得标注。 三、设计思路 通过对本章基础知识点复习,使学生系统得掌握根据立体图绘制三视图掌握尺寸得标注,并能区分出各种图形及其材质、通过一系列得类高考练习题进行训练提高学生得解题能力。 四、教学过程 ［复习引入］ 一、基础知识点回顾 １、正投影法:投影光线与投影平面垂直时,在投影平面上得到物体视图得方法。 2、正投影得基本特性:真实性、积聚性、收缩性。 3、三视图得基本规律: (1)主视图:物体得正面投影,即物体由前向后投影所 得到得图形,通常反映物体得主要形状特征。及物体 得长与高,左右与上下。 (2)俯视图:物体得水平投影,即物体由上向下投影所 得到得图形。反映物体得长与宽,左右与前后、 (３)左视图:物体得水平投影,即物体由左向右投影所 得到得图形、反映物体得高与宽, (4)主视图、俯视图长对正;主视图、左视图高平齐; 俯视图、左视图宽相等。无论就是画图还好就是补 全视图三个视图得相对位置就是确定不变得、如右 图所示 4、画图步骤: (1)、确定画图比例与图纸幅面(根据所画物体得大小与复杂程度选用一定得比例,如果题目有要求根据题意来选比例) (2)、布置视图位置( a、确定主视图,选择表现形态结构最多,虚线尽量少得面为主视图。b、主视图在左上角、俯视图在左下角、左视图在右上角。注意:考虑到尺寸布置得需要,可适当加大各视图之间得距离) (３)、在图纸上用铅笔画出坐标系及4５°斜线与各视图得其她基准线。 (4)、画底稿(用稍硬得铅笔(2H铅笔)。)
CAD轴测图绘制 等轴测图形在CAD界被称为“二维半”或“假”三维图，通过沿三个主轴对齐，用二维线条来表现三维效果。这类三维图虽然就立体效应而论，不能与真正的三维图相比，但是具有操作简单、易于绘制、线条清晰等优点，是三维画法无可比拟的. 等轴测视图中，捕捉角度假定为0度，那么等轴测平面的轴是30 度(X轴)、90 度(Z轴)、150 度 (或-30°Y轴)，即 首先需要将捕捉样式设置为“等轴测”，就可以在三个平面中的任一个上工作，每个平面都有一对关联轴. 左视图：y轴和z轴 俯视图：x轴和y轴 右视图：z轴和x轴 选择三个等轴测平面之一，十字光标就会沿相应的等轴测轴对齐。这时如果“正交模式”是打开的，所绘图线也将与所选择的模拟平面对齐。 二、绘制方法 1.“等轴测捕捉/栅格”模式 通过设置“等轴测捕捉/栅格”模式，能够创建表现三维对象的二维等轴测图像。这时光标将与三个等轴测轴中的两个对齐，并显示栅格点。用户可以沿三个等轴测平面之一轻易对齐
对象，创建等轴测图形. 1）．选择菜单“工具”->“草图设置…” 2）．选择“捕捉和栅格”选项卡 3）．在“捕捉类型和样式中”选项组内，选择“栅格捕捉”样式为“等轴测捕捉”或是直接单击状态栏上的按钮(如果开启此按钮呈彩色) 俯视等轴测图光标: 左视等轴侧图光标: 右视等轴侧图光标: 按F5键或CTRL+E组合键，将按顺序遍历左视图、右视图、上视图 总结: 右视图文字旋转/倾斜30/30
左视图文字旋转/倾斜-30/-30 俯视图文字旋转/倾斜X轴30/-30 Y轴-30/30 为了整齐和清晰，等轴测图中的尺寸标注遵循尺寸线和所在平面的轴平行的原则，即左视图中应该和y轴或z轴平行；俯视图中应该和x轴或y轴平行；右视图中应该和z轴或x 轴平行。尺寸标注步骤如下： 1．“标注”（“Dimension”）——对齐”（“Alignd”） 2．选择需要标注的两点，并拖放到合适的位置 3．“标注” （“Dimension”）——“倾斜”（“Oblique”）或输入Dimedit，再输入O 4．设置合适的倾斜角度。如果尺寸线要与x轴平行，倾斜角度为-30（或330）；如果要与y轴平行，输入30；如果要与z轴平行，输入30(在左视图上)或-30(在右视图上). 标注尺寸时，不一定要用F5或Ctrl-E选择到相应的等轴侧面。因为使用Alignd命令，尺寸线会自动和需要标注的两点平行，尺寸文字会自动和尺寸线垂直 平面画法中的直径、半径和角度的标注不再适用于等轴测图。因为等轴测图其实是二维表示，其中的90度，在二维里不是60度就是120度。所以，如果标直径，可以直线画出圆的直径，然后再标注直径的两端；如果标角度，可以使用文字代替。

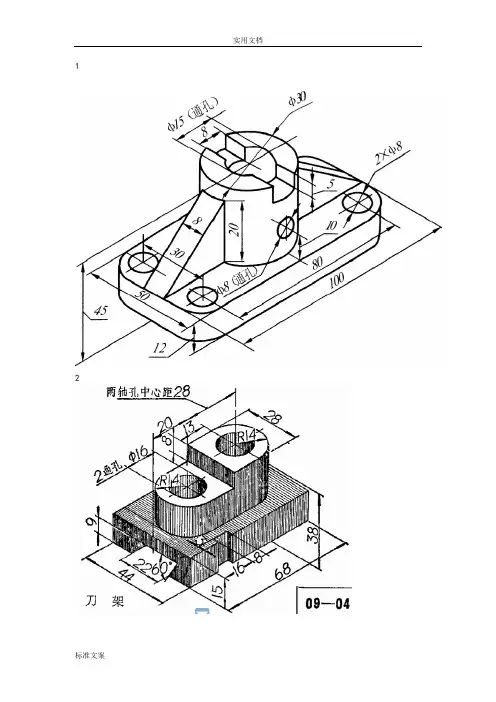

绘制轴测图的方法和步骤 由物体的正投影绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。 绘制轴测图的方法和步骤： a.对所画物体进行形体分析，搞清原体的形体特征，选择适当的轴测图 b.在原投影图上确定坐标轴和原点； c.绘制轴测图，画图时，先画轴测轴，作为坐标系的轴测投影，然后再逐步画出； d 轴测图中一般只画出可见部分，必要时才画出不可见部分 (1) 平面立体的轴测图画法 画平面立体轴测图的基本方法是：沿坐标轴测量，按坐标画出各顶点的轴测图，该方法简称坐标法；对一些不完整的形体；可先按完整形体画出，然后再用切割方法画出不完整部分，此法称为切割法；对另一些平面立体则用形体分析法，先将其分成若干基本形体，然后还逐一将基本形体组合在一起，此法称为组合法。 下面举例说明两种种方法说明轴测图的画法。 1 )坐标法 [ 例1] 根据截头四棱锥正投影图, 画出其正等测轴测图 [ 解] 作图步骤如下； a ）以四棱锥体的对称轴线为坐标轴，以O 为原点； b ）画轴测轴并相应地画出各项点的轴测图，连接各点即得四棱锥体的轴测图； c ）根据截口的位置，按坐标作出截面上各项点的轴测图； d ）连接各点，擦去不可见的轮廓线，即得截头四棱锥的轴测图。 2) 切割法 [ 例2] 根据平面立体的三视图, 画出它的正等测图( 图2)
图2 用组合法作正等测图 [ 解] 作图步骤如下： a ）在视图上定坐标轴，并将组合体分解成三个基本体： b ）画轴测轴，沿轴测量历16,12,4 画出形体I ； c ）形体II 与形体I 左右和后面共面，沿轴量16 、 3 、14 画出长方体，再量出尺寸12 、10 ，画出形体II ； d ）形体III 与形体I 和形体II 右面共面；沿轴量取 3 ，画出形体III ： e ）擦去形体间不应有的交线和被遮挡的线，然后描深。 坐标法、切割法和组合法是给制轴测图的基本方法，画图时必须根据形体特点灵活应 用。 （ 2 ）曲面立体的画法 简单的曲面立体有圆柱、圆锥（台）、圆球和圆环等，它们的端面或断面均为圆。因此，首先要掌握坐标面内或平行干坐标面圆的正轴测图画法。 1 ）坐标面内或平行于坐标面的圆的轴测投影 在三种轴测图中，因斜二测的一个坐标面平行轴测投影面，故与此坐标而平行的圆的轴测投影仍为圆，其余圆的轴测投影均为椭圆，称为轴测椭圆，轴测椭圆的画法有两种： 坐标法：按坐标法确定圆周上若干点的轴测投影，后光滑地连接成椭圆。 近似法：用四心扁圆代替轴测椭圆，确定的四个圆心，四段圆弧光滑地连接成一扁圆，使之与轴测椭圆近似。 ①轴测椭圆的长、短轴方向和大小 常用的三种轴测图中，轴测椭圆的长、短轴方向和大小如图3所示。在正等测和正二测图中，采用简化系数后，轴测椭圆的长、短袖大小如图 4 所示。
?正等轴测图的绘制 三条坐标轴的制定: 正等轴测图的坐标系是由相邻两个坐标轴夹角都等于120°的三个坐标轴组成。左下方的坐标轴为Ｘ轴，右下方的为Ｙ轴，Ｚ轴一般都是让它竖直向上。物体在正视图上沿三个坐标轴的尺寸与其对应的轴测投影尺寸近似取为相等。即轴向变形系数都近似为1。由物体的正投影（即三视图）绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。实际上是两种坐标系的转换。 绘制轴测图的方法和步骤： A- 对所画物体进行形体分析测量，搞清原体的形体特征. B- 在原投影图上确定坐标轴和原点； C- 绘制轴测图。画图时，先画轴测轴，然后再逐步画出物体的轴测图； D- 轴测图中一般只画出可见部分，必要时才画出不可见部分
?坐标法: 根据形体的形状特点选定适当的坐标轴，然后将形体上各点的坐标关系转移到轴测图上去，以定出形体上各点的轴测投影，从而作出形体的轴测图。 作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-2=O-2，O1-4=O-4； ?分别过2、4作O1-Y1、O1-X1的平行线，完成底面投影； ?过底面各顶点作O1-Z1轴的平行线，长度为四棱柱高度； ?依次连接各顶点，完成正等测图。
三棱锥形的正等测图作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-A’=O-A ； ?在平面俯视图中以B点向C -A 引垂直线得到点1,量取O1-1’=O-1，1’-B’=1-B ；?连接点A’,B’,C’得到三棱锥形的底面投影； ?在平面俯视图中以S点向C -A 引垂直线得到点2,量取O1-2’=O-2，2’-3’=2-S ；?过3’点作O1-Z1轴的平行线，长度为三棱锥高度,得到S’点； ?依次连接各顶点，完成正等测图。 3’
C等轴测图绘制标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
C A D轴测图绘制 等轴测图形在CAD界被称为“二维半”或“假”三维图，通过沿三个主轴对齐，用二维线条来表现三维效果。这类三维图虽然就立体效应而论，不能与真正的三维图相比，但是具有操作简单、易于绘制、线条清晰等优点，是三维画法无可比拟的. 等轴测视图中，捕捉角度假定为0度，那么等轴测平面的轴是30?度(X轴)、90? 度(Z轴)、150?度(或-30°Y轴)，即 首先需要将捕捉样式设置为“等轴测”，就可以在三个平面中的任一个上工作，每个平面都有一对关联轴. 左视图：y轴和z轴 俯视图：x轴和y轴 右视图：z轴和x轴 选择三个等轴测平面之一，十字光标就会沿相应的等轴测轴对齐。这时如果“正交模式”是打开的，所绘图线也将与所选择的模拟平面对齐。 二、绘制方法 1.“等轴测捕捉/栅格”模式 通过设置“等轴测捕捉/栅格”模式，能够创建表现三维对象的二维等轴测图像。这时光标将与三个等轴测轴中的两个对齐，并显示栅格点。用户可以沿三个等轴测平面之一轻易对齐对象，创建等轴测图形. 1）．选择菜单“工具”->“草图设置…” 2）．选择“捕捉和栅格”选项卡 3）．在“捕捉类型和样式中”选项组内，选择“栅格捕捉”样式为“等轴测捕捉” 或是直接单击状态栏上的按钮(如果开启此按钮呈彩色) 俯视等轴测图光标:
左视等轴侧图光标: 右视等轴侧图光标: 按F5键或CTRL+E组合键，将按顺序遍历左视图、右视图、上视图 总结: 右视图文字旋转/倾斜30/30 左视图文字旋转/倾斜-30/-30 俯视图文字旋转/倾斜X轴30/-30 Y轴-30/30 为了整齐和清晰，等轴测图中的尺寸标注遵循尺寸线和所在平面的轴平行的原则，即左视图中应该和y轴或z轴平行；俯视图中应该和x轴或y轴平行；右视图中应该和z轴或x轴平行。尺寸标注步骤如下： 1．“标注”（“Dimension”）——对齐”（“Alignd”） 2．选择需要标注的两点，并拖放到合适的位置 3．“标注”（“Dimension”）——“倾斜”（“Oblique”）或输入Dimedit，再输入O 4．设置合适的倾斜角度。如果尺寸线要与x轴平行，倾斜角度为-30（或330）；如果要与y轴平行，输入30；如果要与z轴平行，输入30(在左视图上)或-30(在右视图上). 标注尺寸时，不一定要用F5或Ctrl-E选择到相应的等轴侧面。因为使用Alignd命令，尺寸线会自动和需要标注的两点平行，尺寸文字会自动和尺寸线垂直
第三视图和正等轴测图的画法 第三视角投影在欧美、日本及港台等地区的教学、设计、生产和商贸中被广泛使用。近年来，随着与国际社会交流合作的不断深入，第三视角投影在我国的应用日渐广泛。例如我们毕业生前往就业的外资企业（鸿准、富士康、台积电等）以及对外做出口订单的国内企业大多采用第三视角。而我们对该方法的学习了解相对匮乏。本文将结合范例对第三视角的投影和作图规则进行介绍及归纳总结，作为对机械制图知识的补充，以便大家查阅和更为深入的研究。 ⑴认识第三视角的空间由来水平投影面H和正立投影面V将三维空间分割为如下第一组图的四部分，可以构成四组投影体系。如图可以分辨出第三视角投影面位置。 ⑵投影面及展开如果将第三视角的两个Ｈ和Ｖ平面取出，再辅助一个侧立投影平面Ｐ，那么就构成了第三角投影体系。在这个体系中，物体位于三个平面包裹着的内部。所以，投影平面总是在人和物
体之间。三个投影面得到投影后可以旋转到与Ｖ共面的位置。下面是一个实例的投影三视图，观察方向分别是：
下面是它的展开视图：在主视图中反应的是长和高，右视图中反应的是高和宽，俯视图中反应的是长和宽。 ⑶投影规律分析第三视角三视图的仍然符合主和俯视图长对正，主和右视图高平齐，俯和右视图宽相等的“三等”投影规律。 ⑷正等轴测图的画法第三视角正等轴测图的轴间角为120度，轴
向变形系数都是按照1来近似绘制。其正等轴测图符合轴测投影规律即: 一、实物中与投影轴平行的轮廓线，在轴测图中仍与轴测轴平行； 二、实物中相互平行的轮廓线，在轴测图中仍相互平行。 绘制过程中要按轴向1：1进行测量进行。椭圆和圆角的画法与第一视角的画法并无区别。 总结：第三视角三视图和正等轴测图和第一视角的三视图和正等轴测图在画法操作上并没有多少本质的区别。但是在看图方向和投影方向是不一样的。第一视角是人（观察者）->物体->投影平面；而第三视角是人（观察者）->投影平面-> 物体。在绘制正等轴测图中强调
浅谈轴测图的绘制及绘制技巧 摘要：轴测图在机械制图中的占有举足轻重的地位，可以培养空间思维能力，本文提出了绘制轴测图时应该牢牢抓住的基本原则、注意事项，绘制轴测图的基本方法，如何正确选择合适的轴测图表达机件及绘制剖切轴测图时应注意问题，对正确绘制轴测图进行了归纳提炼。 关键词：轴测图；基本原则；轴测轴夹角 轴测图是一种单面投影图，在一个投影面上能同时反映出物体长、宽、高三个方向的尺寸、形状，并接近于人们的视觉习惯，使物体形状跃然纸上，形象、逼真，富有立体感。在许多工程领域，轴测图常作为辅助性图样，来说明机器的结构、安装、使用等情况，在设计中，用轴测图帮助构思、想象物体的形状，也可辅助表达设计思想，为创新构型设计奠定坚实的基础。在学习中，它可以帮助我们构思物体形状，培养空间思维能力、空间想象能力及表达能力，因此轴测图起到很重要的作用。绘制轴测图有几个基本方法、应遵循的基本原则，也有一些绘图技巧，现在进行说明如下。 1 轴测图的基本作图方法 2.1 坐标法 作图时，先定出直角坐标轴和坐标原点，画出轴测轴，再按立体表面上各顶点或线段端点的坐标画出其轴测投影，然后连接有关点完成轴测图。 2.2 拉伸法 可以将三个视图中的某一个视图图形转移到轴测图中相应的轴测轴围成的区域，然后沿着第三个轴测轴进行拉伸，深度根据视图中相应坐标轴上量取。拉伸法目前在计算机绘图软件中是常用的方法之一，熟练掌握拉伸法绘制轴测图，可以对以后学习UG、AutoCAD的三维实体绘制奠定一定的基础。 2.3 组合法（适于叠加类组合体） 在坐标法基础上进行组合，但组合过程中要注意以下几点： （1）上下结构的机件先画下部、后画上部，左中右结构的机件先画中间、后画左右两部分，先画整体大轮廓、后画局部细节。 （2）注意基本体在组合过程中组合形式及相互位置关系，及时增减图线，以免图线乱、杂、多，影响视觉，干扰画图。 2.4 切割法（适于切割类组合体）
项目4 绘制轴测图 项目介绍 本项目主要完成绘制轴测图。在工程上应用正投影图能够准确、完整地表达物体的形状，且作图简便，但是缺乏立体感。因此，工程上常用直观性较强，富有立体感的轴测图作为辅助图样，可以直观说明机器及零部件的外形、内部结构或工作原理。我们主要学习简单平面立体和曲面立体的正等轴测图和斜二轴测图的作图方法，通过轴测图的学习，为学生读懂正投影图提供形体分析与构思的思路和方法。 任务1 绘制正等轴测图 工作任务 绘制如图4-1所示支架零件三视图的正等轴测图。 图4-1支架零件三视图 任务目标 1．了解轴测投影的基本概念、特性和常用轴测图的种类； 2．了解正等轴测图的轴测轴、轴间角、轴向伸缩系数； 3．能画出简单形体的正等轴测图； 4．能根据组合体的三视图画出正等轴测图 任务描述 本任务是绘制如图4-1所示支架零件正等轴测图。绘制该零件的正等轴测图，
要会分析其零件的结构形状，要具备绘制正等轴测图基本知识和绘图方法，有了这些知识，才能完成绘制正等轴测图。该零件是由底板、竖板和肋板组合成而的，其结构左右对称，底板与竖板后面平齐，肋板紧靠竖板前方。下面我们学习轴测图的有关知识。 知识准备 一、轴测投影的基本知识 轴测图是一种单一投影面视图，在同一投影面上能同时反映出物体三个坐标面的形状，并接近于人们的视觉习惯，形象、逼真、并富有立体感。但是轴测图一般不能反映物体单个表面的实形，因而度量性差，同时作图较复杂。因此，在工程上，常把轴测图作为辅助图样，来说明机器的结构、安装、使用等情况。 1．轴测图的形成 图4-2a所示为空间物体的投影情况。将物体向V和H面投影得到正投影图（即得主视图和俯视图）。将物体连同其直角坐标体系，沿（S）不平行于任一坐标平面的方向，用平行投影法将其投射在单一投影面（P）上所得到的具有立体感的图形，称为轴测投影（轴测图）。轴测投影被选定的单一投影P，称为轴测投影面。 图4-2b所示为轴测投影图。由于轴测投影图同时反映了物体三个方向的形状，与正投影图相比较，富有立体感，它是工程上常用的辅助图样。 （a）（b）
绘制轴测图的方法和步骤： A- 对所画物体进行形体分析测量，搞清原体的形体特征. B- 在原投影图上确定坐标轴和原点； C- 绘制轴测图。画图时，先画轴测轴，然后再逐步画出物体的轴测图； D- 轴测图中一般只画出可见部分，必要时才画出不可见部分 ? 正等轴测图的绘制 三条坐标轴的制定: 正等轴测图的坐标系是由相邻两个坐标轴夹角都等于120°的三个坐标轴组成。左下方的坐标轴为Ｘ轴，右下方的为Ｙ轴，Ｚ轴一般都是让它竖直向上。物体在正视图上沿三个坐标轴的尺寸与其对应的轴测投影尺寸近似取为相等。即轴向变形系数都近似为1。由物体的正投影（即三视图）绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。实际上是两种坐标系的转换。
?坐标法: 根据形体的形状特点选定适当的坐标轴，然后将形体上各点的坐标关系转移到轴测图上去，以定出形体上各点的轴测投影，从而作出形体的轴测图。 作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-2=O-2，O1-4=O-4； ?分别过2、4作O1-Y1、O1-X1的平行线，完成底面投影； ?过底面各顶点作O1-Z1轴的平行线，长度为四棱柱高度； ?依次连接各顶点，完成正等测图。
三棱锥形的正等测图作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-A’=O-A ； ?在平面俯视图中以B点向C -A 引垂直线得到点1,量取O1-1’=O-1，1’-B’=1-B ；?连接点A’,B’,C’得到三棱锥形的底面投影； ?在平面俯视图中以S点向C -A 引垂直线得到点2,量取O1-2’=O-2，2’-3’=2-S ；?过3’点作O1-Z1轴的平行线，长度为三棱锥高度,得到S’点； ?依次连接各顶点，完成正等测图。 3’
轴测图CAD画法 轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。 一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。当激活轴测模式之后，就可以分别在这三个面间进行切换。如一个长方体在轴测图中的可见边与水平线夹角分别 是30°、90°和120°。 一、激活轴测投影模式 1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。 2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。 3、等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。 二、在轴测投影模式下画直线 1、输入坐标点的画法： ?与X轴平行的线，极坐标角度应输入30°，如@50<30。 ?与Y轴平行的线，极坐标角度应输入150°，如@50<150。 ?与Z轴平行的线，极坐标角度应输入90°，如@50<90. ?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。 2、也可以打开正交状态进行画线。如下图，即可以通过正交在水平与垂直间进行切换而绘制出 来。 ▲ 实例： 在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。 1、激活轴测－－>启动正交，当前面为左面图形。 2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C闭合， 3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C 闭合， 4、F5：切换到右面－－>指定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完 成， 三、定位轴测图中的实体 要在轴测图中定位其它已知图元，必须打开自动追踪中的角度增量并设定角度为30度，这样才能从 已知对象开始沿30°、90°或150°方向追踪。 1、如要在上例中的正方形右面定一个长度为4的正方形，则： 捕捉右面左底角－－>X轴方向：3－－>垂直方向4－－>水平方向4－－>下垂直方向4－－>C闭合， 2、如要在顶面绘制一直径为4的圆，则：
机械制图（一） 一、单选题 1.物体向不平行于基本投影面的平面投影所得的视图是（） A . 向视图 B. 斜视图 C. 局部视图 D. 基本视图 2.基准是（） A. 标注尺寸的依 B.标注尺寸的起点 C.标注尺寸的终点 D. 标注尺寸的范围 3.对称机件的视图可只画一半或1/4，并在对称中心线的两端画两条与其垂直 的平行（）A．粗实线 B.细实线 C.细虚线 D.波浪线 4.局部视图是将机件的某一部分向（）投射所得的视图 A.基本投影面 B.不平行于基本投影面 C.辅助投影面 D.正投影面 5、已知物体的主、俯视图，错误的左视图是（） 垂线，CD是正平线 b)AB是侧平线，BC是正 平线，CD是一般位置直线 c)AB是侧平线，BC是正 平线，CD是正平线 d)AB是正垂线，BC是铅 垂线，CD是一般位置直线
7、在下图中，选出正确的视图（）。 二、多选题 1.描深画图底稿的步骤，下列说法正确的是（） A.先曲后直，保证连接圆滑 B.先粗后细，保证图面清洁，提高画图效率 C.先水平后垂、斜，以保证图面整洁 D.圆弧半径先小后大，保证图形准确 E.描深图框线和标题栏后再填写标题栏 2.为了把空间的三视图画在一个平面上，就必须把三个投影展开，展开方法是（） A.正面保持不变 B.水平面绕OX轴向上旋转90° C. 水平面绕OX轴向下旋转90° D.侧面绕OZ轴向右旋转90° E. 侧面绕OZ轴向左旋转90° 3.三视图之间的投影关系可以归纳为（） A.主、俯视图宽相等 B.主、左视图高平齐 C.俯、左视图长对正 D. 主、俯视图长对正 E.俯、左视图宽相等 4.关于直线的投影特性，下列说法正确的是（） A.直线倾斜于投影面，投影变短线 B.直线平行于投影面，投影现实长 C.直线垂直于投影面，投影聚一点 D. 直线平行于投影面，投影聚一点 E. 直线垂直于投影面，投影现实长 5.图框的格式有（） A.加宽 B.留有装订边 C.不留装订边 D.加粗 E.加长 6.曲面立体一般需要标出（）方向的尺寸 A.长度 B.宽度 C.高度 D.径向 E.轴向 7.关于轴测投影的基本特性，下列说法正确的是（） A.空间相平行的线段，在同一轴测投影中一定相互平行 B.与直角坐标轴平行的线段，其轴测投影与相应的轴测轴平行 C.与轴测轴平行的线段，按该轴的轴向伸缩系数进行度量 D与轴测轴倾斜的线段，也可按该轴的轴向伸缩系数进行度量. E.绘制轴测轴时，不必沿轴向测量尺寸
轴测图的绘制实例 1.设置绘图环境：关闭“栅格”、“捕捉”、“正交”、“DYN”功能。 2.鼠标移动到状态栏上的“对象捕捉”按钮处，单击右键/选择“设置”命令，打开“草图设置”中的“对象捕捉”选项卡，勾选“启用对象捕捉”、“启用对象捕捉追踪”、“端点”、“中点”、“交点”、“切点”、“延伸”、“垂足”等，单击“捕捉和栅格”选项卡，在“捕捉类型和样式”区域勾选“等轴测捕捉”，单击“极轴追踪”选项卡，勾选“启用极轴追踪”，极轴角设为30度，点选“用所有极轴角设置追踪”，单击“确定”按钮。（说明：因为绘制轴测图所用极轴角为：30、90、150、180、210、270、330、360都是30的倍数，所以不用设置“增量角”。） 由于设置了“等轴测捕捉”模式，十字光标方式变为等轴测光标方式，而在正等轴测三个投影面上的三种方式，可由按F5键（或CTRL+E组合键）旋转来改变。在上面光标与X、Y轴平行；在左面，光标与Y、Z轴平行；在右面，光标与X、Z轴平行，绘图时根据图形所在投影面选择光标方式。 3.开启“对象捕捉”、“极轴”、“对象追踪”功能，打开“对象捕捉”工具栏。 4.切换到粗实线层，绘制长方体底面：按F5键，将光标旋转为等轴测上平面状态，单击“直线”按钮，单击A点/极轴向30度方向导向（即极轴与光标X轴平行），输入60/确定，得B点/极轴向330度方向导向（即极轴与光标Y轴平行），输入40/确定，得C点，极
轴向210度方向导向，捕捉A点330度方向与极轴相交到D点，单击A点，得矩形ABCD；极轴垂直向下导向，输入高度10/确定，极轴向330度方向导向，捕捉与D点垂向下到极轴的相交点，单击鼠标左键，极轴向30度方向导向，捕捉C点垂直向下到极轴的相交点，单击鼠标左键，单击C点，用“直线”命令补画D点向下棱线。长方体底板绘制完成。 5.绘制上面立板：按F5键，将光标旋转为等轴测右平面状态，单击“直线”按钮，单击“捕捉自”按钮，单击B点，极轴向330度方向导向，输入10/确定，极轴向210度方向导向，输入15/确定，极轴垂直向上导向，输入20/确定，得F 点，极轴向210度方向导向，输入30/确定，得E点，极轴垂直向下导向，捕捉与线段15左端点330度方向极轴相交点，单击鼠标左键，极轴向150度方向导向交于AB线段，极轴垂直向上导向，捕捉与E点150度方向极轴相交点，单击鼠标左键，捕捉E点，单击鼠标左键/确定，用“修剪”命令和“删除”命令去掉多余线段。 6.单击“椭圆”按钮，输入等轴测选项（I）/确定，捕捉EF中点，单击鼠标左键，输入等轴测圆半径15（或单击EF直线一端点）/确定，用“修剪”和“删除”命令去掉多余线段。 7.单击“复制”按钮，选择对象为半圆/确定，基点为E点，位移为10（或捕捉端点）/确定。 8.单击“直线”按钮，单击半圆外切线方向任意点，捕捉圆上切点，单击鼠标左键，单击“捕捉到切点”按钮，捕捉后半圆切点，确
