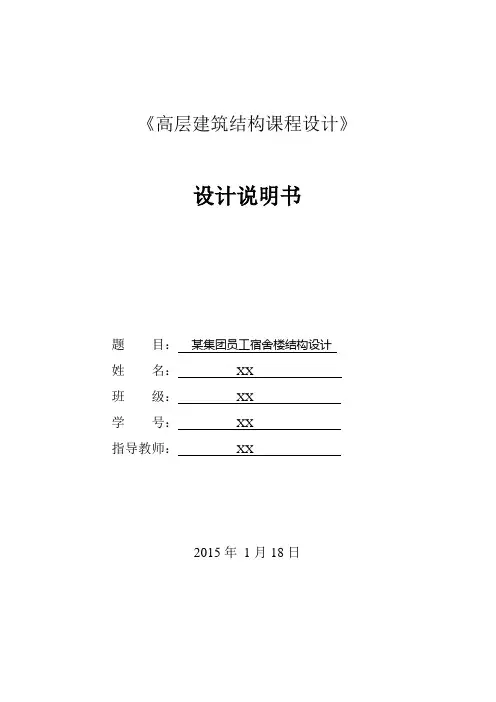

《高层建筑结构课程设计》
设计说明书
题目：某集团员工宿舍楼结构设计
姓名：XX
班级：XX
学号：XX
指导教师：XX
2015年1月18日
课程设计任务书
专业班级XX 学生姓名XX
一、题目某集团员工宿舍楼结构设计
二、主要任务与要求
（1）基本资料：框架结构，6层，柱网尺寸：开间4200，进深6000和2100，层高：首层层高4.2m，其他各层层高3.3m
（2）设计内容：1.确定构件（梁、柱）截面尺寸及计算简图
2.进行荷载计算
3.进行荷载作用下的内力分析与侧移验算，绘制出内力图（或表）
4.内力组合
5.选取一榀框架梁、柱或一片剪力墙进行截面设计
6.绘制结构（梁、柱、墙）施工图
（3）设计要求：设计说明书1套、结构施工图1套
河南理工大学
课程设计成绩评定书题目焦作建工集团员工宿舍楼结构设计
指导教师
年月日
一、摘要
二、工程概况及设计条件
三、建筑主要用材及构造要求
四、结构总信息
3.1 恒荷载计算
3.2活荷载计算
五、梁柱断面类型及尺寸
4.1 梁断面估算及选用
4.2 柱截面估算及选用
六、标准层结构布置图
5.1网格示意图
5.2梁柱布置
七、荷载
6.1楼面荷载
6.2梁上荷载
6.3水平地震作用
八、主要分析结果
7.1恒载作用下
7.2活载作用下
7.3水平地震作用
7.4侧移验算
7.5轴压比和剪重比
九、总结与体会
8.1列出所做内容的大致操作流程及主要技术思路
8.2列出遇到的问题及解决的办法
十、参考文献
本次高层结构课程设计题目为焦作市焦煤集团员工宿舍楼结构设计。设计内容主要为结构设计。本设计主体为六层；底层高为4.2米，其余层高为3.3米，总建筑面积近为4380.48平方米，室内外高差为0.60米，本工程设定相对标高±0.000，功能上满足员工住宿需求，在充分利用空间的基础上为员工营造了良好的住宿条件。
本工程采用钢筋混凝土框架结构，建筑抗震设防烈度为7度。结构计算包括手算和电算两部分，其中手算部分主要为水平地震力作用下结构受力情况。电算部分采用PKPM结构设计软件进行分析计算。
通过高层结构课程设计，综合应用了所学的相关专业知识，对专业水平有很大提升作用，对于PKPM等结构设计软件有了较为深入的认识，为将来的工作打下了坚实的基础。
关键词：框架结构，高层设计，PKPM
正文部分
1. 工程概况及设计条件
本工程为焦作焦煤集团员工宿舍楼，建筑物占地面积710.64m 2, 总建筑面积4380.48m 2，总长为46.8m,总宽为13.8m 。自然层数为6层,一层层高4.2m,二至六层层高为3.3m ，建筑高度为20.7m 。
工程地质资料：
（1）地层由素填土和黄土状土组成。地基承载力标准值为：素填土：kPa f ak 120=，黄土状土：kPa f ak 180=
（2）地下水位在天然地表下5.5m ，且无侵蚀性。 （3）建筑场地类别：Ⅱ类场地土。
本工程采用框架结构,结构采用横向承重体系。楼面采用现浇混凝土楼面,板厚度为100mm,按双向板布置。
建筑等级为二级，结构重要性系数为1.0，抗震设防烈度为7度，地震分组为第二组，结构类型框架，耐火等级二级，屋面防水等级Ⅲ级，使用年限50年。
气象条件：当地主导风向，夏季东南风，冬季西北风，基本风压值：0.3 KN/m2。 基本雪压值：0.3 kN/m 2。气温：年平均气温25度，最高气温36度，最低气温为-5度。雨量：年将水量1200mm ，最大雨量200m/日，相对湿度：最热月平均湿度73% 。
其他条件：
（1）建筑结构的安全等级为二级，结构设计正常使用年限为50年。 （2）屋面活荷载0.5kN/m 2，走廊楼面活荷载2.0kN/m 2。
2. 建筑主要用材及构造要求
墙体做法：采用粉煤灰轻渣空心砌块，M5混合砂浆砌筑，内粉刷为混合沙浆底纸筋灰面，厚20mm 。外粉刷为1：3水泥沙浆底，厚20mm ， 涂刷白色丙烯酸涂料。
楼面做法：楼板顶面为20mm 厚水泥沙浆找平，5mm 厚1：2水泥沙浆加“107”胶水着色面层 ；楼板底面为10mm 厚混合砂浆，涂刷乳胶漆。
屋面做法：现浇板上80mm 厚矿渣水泥灰焦渣3%找坡层，15mm 厚水泥砂浆找平，三毡四油铺小石子防水，15mm 厚水泥砂浆找平，底面为10mm 厚混合砂浆。
门窗做法：门为木门，窗为铝合金门窗。
3. 结构总信息
3.1 恒荷载计算
（1）屋面框架梁线荷载标准值：
15mm厚水泥砂浆0.015×20=0.30kN/m2 三毡四油铺小石子0.4kN/m2 15mm厚水泥砂浆0.015×20=0.30kN/m2 40mm厚水泥石灰焦渣3%找平0.04×14=0.56kN/m2 80mm厚矿渣水泥0.08×14.5=1.16kN/m2 100mm厚现浇钢筋混凝土板0.10×25=2.5 kN/m2 10mm厚混合砂浆0.01×17=0.17 kN/m2小计：屋面恒荷载： 5.39kN/m2
（2）女儿墙施加在屋面梁的荷载：
600mm高女墙自重0.6×0.24×19=2.74kN/m 粉刷0.6×0.02×2×16=0.38kN/m 小计：主梁传来屋面自重 3.12kN/m
（3）楼面荷载标准值
25mm厚水泥沙浆面层0.025×20=0.5kN/m2 100mm厚现浇钢筋混凝土楼板0.1×25=2.5kN/m2 10mm厚混合砂浆0.01×17=0.17 kN/m2小计：楼面恒荷载 3.17kN/m2
（4）楼面框架梁荷载标准值
墙体自重 3.3×0.20×8=5.28kN/m
小计：连系梁传来楼面自重 5.28kN/m 3.2活荷载计算
屋面为不上人屋面
屋面活荷载0.5kN/m2楼面活荷载 2.0 KN/m2
4. 梁柱断面类型及尺寸
4.1 梁断面估算及选用
一般情况下主梁的经济跨度为5～8m。；框架结构主梁截面高度为跨度的1/10～1/18；梁净跨与截面高度之比不宜小于4。梁截面宽度为梁高的1/3～1/2，且不宜小于200mm，梁截面高宽比不宜大于4。
可采用250mm×500mm截面的梁。
4.2 柱截面估算及选用
矩形截面柱的边长，抗震设计时不宜小于300mm；圆柱截面直径不宜小于350mm；柱截面高宽比不宜大于3。
则可取柱的截面为400mm×400mm。
5.标准层结构布置图
5.1网格示意图
网格示意图
5.2梁柱布置
梁截面
柱截面6.荷载
6.1楼面荷载
楼面恒载（1-5层）
楼面活载（1-5层）
屋面恒载
屋面活载
6.2梁上荷载
梁上荷载（1-5层）
梁上荷载（顶层）6.3水平地震作用
7.主要分析结果
7.1恒载作用下
恒载作用下剪力
恒载作用下弯矩7.2活载作用下
活载作用下剪力
活载作用下弯矩7.3水平地震作用
Y向地震作用下弯矩7.3.1梁线刚度的计算
在计算框架梁截面惯性矩I 时考虑楼板的影响。在框架梁梁端节点附近，梁受负弯矩，顶部的楼板受拉，楼板对梁的截面抗弯刚度影响较小；而在框架梁的跨中，楼板处于受压，楼板对梁的截面抗弯刚度影响较大。本工程是现浇楼盖，中框架取I=2I 0，且要比对的部分为中间框架，故梁的线刚度的计算如表3-1所示
表3-1 框架梁的线刚度
7.3.2柱线刚度的计算
框架柱的线刚度计算如表3-2所示
表3-2 框架柱的线刚度
注：C25混凝土E=2.8×10?7kN/ m 2
7.3.3柱抗侧刚度计算
7.3.4框架柱剪力计算
7.3.5各板反弯点高度比
7.3.6各层柱端弯矩
7.4侧移验算
