2、作业程序
序号
作业
顺序
作业方法作业标准1
设备
准备
1.新辊立板前必须把辊面的油污擦干净，并用明火（液化气）烘烤4小时
以上；平常立板前必须把辊面清理干净。
2.立板时保温炉内的铝水温度控制较正常轧制时温度上限增加20～30℃。
3.主要设备的检查。对主转动机构、轧辊压上系统、喷涂系统、液压剪、
推料板、送料小车、卷取涨缩、液压及电气系统等进行全面检查。确认正
常方可立板。
4.辊缝预设。通过手动调节楔块系统，改变轧辊轴承座之间的间隙调整辊
缝，根据板厚要求不同，辊缝控制：5.5～6.8mm。
5.安装好过滤片并进行预热。
6.检查、关闭冷却水。
辊面积碳
均匀；
辊缝两边
差小于
0.02mm。2
铸嘴
准备
1.铸嘴制作形状按下图所示进行制作。
1.1铸嘴制作时，若粘贴内腔垫片的溶胶从垫片周围溢出，或内腔粘上溶
胶时，必须把溶胶清理干净或在该处刷上氮化硼。
1.2尺寸要求：4＞3＞2＞1，采用渐宽布流；a＝80～85mm，b＝100mm、120mm、
140mm。（根据板宽选择使用）
1.3各垫片、垫条用大头针或钢钉固定。
1.4在底盘组装时要对中、平直，铸嘴用压板压牢、螺栓进行固定。
1.5对中固定好两侧耳子，并沿铸嘴前沿根部切出15°的倒角。
2.铸嘴保温。加工好的铸嘴平稳吊放在保温炉内，保温温度60～150℃，
保温时间不小于3小时。
3.铸嘴的安装
3.1把铸嘴装配组件从保温炉内取出，检查其是否变形、松动，并进行调
整、加固。
3.2将组装好的铸嘴用行车运至铸嘴平台，通过其快速夹紧装置进行对中、
固定。
3.3由步进电机驱动铸嘴平台把铸嘴组件推至距辊缝一段安全位置，然后
由水平调节装置把铸嘴调节到目标位置。
3.4由步进电机调节铸嘴的水平及垂直度。
3.5调节过程中，操作人员在出口侧随时观察铸嘴位置及嘴辊间隙。嘴辊
间隙：上：1.6～2.0mm，下：1.2～1.6mm；新辊时偏小1mm左右。
3.6检测铸嘴两侧铸轧区是否一致，若不一致，进行单侧调整，使之符合
铸嘴两边
厚度差小
于0.1mm；
铸轧区长
度两边差
小于1mm。
铸造车间安全技术操作 规程 Hessen was revised in January 2021
安全技术操作规程 (铸造) XXXXXXXXXXXX公司
“劳动者在劳动过程中必须严格遵守安全操作规程” 摘自《中华人民共和国劳法》 从业人员在作业过程中，应当严格遵守本单位的安全生产规章制度和操作规程，服从管理，正确佩戴和使用劳动防护用品。 从业人员应当接受安全生产教育和培训，掌握本职工作所需的安全生产知识，提高安全生产技能，增强事故预防和应急处理能力。 人业人员发现事故隐患或者其他不安全因素，应当立即向现场安全生产管理人员或本单位负责人报告；接到报告的人员应当及时予以处理。 摘自《中华人民共和国安全生产法》
目录·安全生产守则 ·安全生产恶性违规行为的认定条款·铸造安全技术操作规程 一、熔炼工部 （一）熔炼工 （二）打修炉操作工 （三）熔炼维修电工、钳工 （四）修包操作工 （五）熔炼工部搬运、辅助工 （六）熔炼工部铁水叉运工 二、制芯工部 （一）热芯盒射芯机制芯工 （二）组芯工 （三）修芯工 （四）制芯维修电工、钳工 （五）制芯搬运、辅助工 三、造型工部 （一）自硬砂造型工
（二）手工浇注工 （三）造型线维修电工、钳工（四）造型线搬运、辅助工四、清理工部 （一）手工清理工 （二）抛丸清理工 （三）砂轮机浇口磨削工（四）清理线维修电工、钳工（五）清理线搬运、辅助工（六）铸件检查工 （七）车间把关员 五、电工安全操作规程 六、钳工安全操作规程 七、砂轮机安全操作规程 八、手持电动工具安全操作规程 九、切割机安全操作规程 十、电焊工安全操作规程 十一、叉车安全操作规程 附：触电急救知识
热轧钢管生产工艺流程 2．1 一般工艺流程热轧无缝钢管的生产工艺流程包括坯料轧前准备、管坯加热、穿孔、轧制、定减径和钢管冷却、精整等几个基本工序。 当今热轧无缝钢管生产的一般主要变形工序有三个：穿孔、轧管和定减径；其各自的工艺目的和要求为： 2.1.1 穿孔：将实心的管坯变为空心的毛管；我们可以理解为定型，既将轧件断面定为圆环状；其设备被称为穿孔机。对穿孔工艺的要求是：首先要保证穿出的毛管壁厚均匀，椭圆度小，几何尺寸精度高；其次是毛管的内外表面要较光滑，不得有结疤、折叠、裂纹等缺陷；第三是要有相应的穿孔速度和轧制周期，以适应整个机组的生产节奏，使毛管的终轧温度能满足轧管机的要求。 2.1.2 轧管：将厚壁的毛管变为薄壁（接近成品壁厚）的荒管；我们可以视其为定壁，即根据后续的工序减径量和经验公式确定本工序荒管的壁厚值；该设备被称为轧管机。对轧管工艺的要求是：第一是将厚壁毛管变成薄壁荒管（减壁延伸）时首先要保证荒管具有较高的壁厚均匀度；其次荒管具有良好的内外表面质量。 2.1.3 定减径（包括张减）：大圆变小圆，简称定径；相应的设备为定（减）径机,其主要作用是消除前道工序轧制过程中造成的荒管外径不一（同一支或同一批），以提高热轧成品管的外径精度和真圆度。对定减径工艺的要求是：首先在一定的总减径率和较小的单机架减径率条件下来达到定径目的，第二可实现使用一种规格管坯生产多种规格成品管的任务， 第三还可进一步改善钢管的外表面质量。 20 世纪80 年代末,曾出现过试图取消轧管工序,仅使用穿孔加定减的方法生产无缝 钢管，简称CPS,即斜轧穿孔和张减的英文缩写）,并在南非的Tosa厂进行 了工业试验，用来生产外径：33 .4?179 .8 mm，壁厚3.4?25mm的钢管，其中定径最
铸轧车间安全操作规程
铸轧车间岗位安全操作规程
目录 连续铸轧带岗位安全操作规程????????????2 保温炉安全操作规程????????????????3 熔炼炉安全操作规程 (4) 水泵运行工安全操作规程?????????.?..?....................... ?5天车作业安全操作规程????????????.?,, ?.8 挂钩吊物作业安全操作规程??????????.??..10 电工作业安全操作规程???????????.??.?.12 电气焊作业安全操作规程?????????.???.?.13 空压机站安全操作规程??????????.???.?.14 天然气变压站、液化气站安全操作规程?????..?.?..17 连续铸轧板岗位安全操作规程
1、开车前检查轧辊、结晶区、水压、溜槽、电器信号等操作系统是否正常，否则不准开车。 2、开车前嘴子、耳子、溜槽应按规定固定、烘干。 3、开车前检查 3.1轧机各机构齐全有效。 3.2液压剪能够正常工作。 3.3主电机、各传动部分正常。 3.4主机联轴器紧固，卷取能够正常工作。 3.5轧辊轧缝复合工艺要求。 3.6水冷系统及液压系统正常。 3.7钛丝机、除气装置、过滤装置正常。 4、放流时，各操作人员带好面罩等防护用品，以防铝水飞溅引起烫伤。 5、放流后及时清理好炉眼，调整好铝液流量。发生停机时及时封堵严密炉眼。 6、铝水外溢严禁用水浇，并且将易燃易爆物品远离现场，处理完毕后及时清理外溢铝液。 7、液压剪不的剪常温板和其它任何物品。 8、正常引板进入卷取，严防挤伤或带入异物。保持轧板表面清洁。
编号：SM-ZD-37674 铸造安全要求 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
铸造安全要求 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员 之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整 体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅 读内容。 由于人类文化的进步，现代科学技术和生产水平的提高，常要求生产出大量同类型的质量高并且稳定的铸件。同时，还要求提高劳动生产率，降低成本，改善劳动条件。普通的砂型铸造已经满足不了这样的要求，所以不得不寻求其它更先进的铸造方法，许多与普通砂型铸造有区别的铸造方法，虽然本身也各不相同，但都通称为“特种铸造”。 特种铸造方法主要有下列几种： （1）金属型铸造（俗称硬模铸造）； （2）压力铸造； （3）离心铸造； （4）熔模精密铸造（失蜡铸造）； （5）低压铸造； （6）壳型铸造； （7）连续铸造；
（8）真空吸铸； （9）挤压铸造； （10）磁型铸造等。 生产中常用的是前三种，现分述如下。 一、金属型铸造 金属型铸造又称为“硬模铸造”，就是用铸钢、铁或其它金属材料制造铸型，用以浇注各种铸件的工艺方法。 金属型铸造时可使用金属型芯和砂芯。一套金属型可以浇注几百次至几万次，所以也称为“永久型”。它与普通砂型铸造相比较，具有生产效率高、铸件质量好、改善劳动条件、便于机械化等优点。因而广泛应用于各工业部门铸件的生产，特别是大批量的有色铸件更为合适。 1．金属型的要求 （1）应保证铸件的形状、尺寸、质量，符合技术要求。 （2）正确的浇注系统及冒口，符合铸造工艺的要求。 （3）金属型应便于铸件的取出及修理安装的方便。 （4）良好的排气。 （5）保证金属型能长时间满足工作温度而不翘曲变形
操作规程编号：YTO-FS-PD972 铸造工艺操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
铸造工艺操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 1、接班首先检查各种机械设备是否工作正常； 2、检查水池冷却水温，对水温过高的进行排水和加水，以便铸造顺利完成； 3、修盘人员要及时检查所铸及其它规格结晶盘的水全、水匀后及时排除故障； 4、结晶修复后涮好化石粉，工具、流槽等部件都要涮化石粉，并保持干燥，清除其它杂质； 5、修盘用的色拉油及化石粉要保管好，不能有其它杂质混入； 6、引锭头要清理干净，保持干燥，换下来的要放好不能乱放； 7、冷却井的深度必须掌握好，不能造成拖底； 8、检查导向轮内是否有杂物、有故障就及时排除，不能造成棒坯的表面质量问题； 9、熔铸前必须掌握好炉水的温度及放水时的技术，不能无目的的蛮干，造成成品率下降及设备损失； 10、过滤布要扎好扎牢，铸造过程中结晶盘内的熔体
酸轧工艺流程 1#张力辊 2#张力辊 1#纠偏辊 入口活套（2#、3#纠偏辊） 3#张力辊 破鳞拉矫机 4#张力辊 酸洗槽 4#纠偏辊 漂洗槽 烘干机 5#张力辊 5#纠偏辊 酸洗出口活套 6#纠偏辊 月牙剪 7#纠偏辊 切边剪（碎边剪） 6#张力辊 去毛刺辊 8#纠偏辊 联机活套（9#纠偏辊） 10#纠偏辊 7#张力辊 11#纠偏辊 8#张力辊 入口液压剪 三辊稳定辊 1#---5#轧机 板形仪 出口夹送辊 转鼓式飞剪 卡罗塞尔卷取机 出口步进梁 打捆 称重 标识 步进梁 双切剪 矫直机 激光焊机 开卷机 轧后库 成品卷
酸轧工艺说明 钢卷运输 在酸洗入口段，钢卷的运输由步进梁、托辊站、钢卷旋转装置、No.1/ No.2 上卷小车等组成。平行于酸轧机组中心线。No.1/ No.2 上卷小车分别垂直于酸轧机组中心线。 用车间行车将原料库内存放的热轧钢卷吊放到步进梁运输机上，钢卷经过测量宽度、对中、拆除捆带、旋转等操作后，由步进梁将钢卷运到入口 No.1 固定鞍座上，入口往返小车根据生产情况可以将钢卷从入口 No.1 固定鞍座送到No.2 固定鞍座上。上卷小车根据开卷状况进行接卷。然后钢卷由上卷小车输送到等待位置。在等待位置，上卷小车调整钢卷中心与开卷机芯轴中心重合后，再将钢卷运到开卷机卷筒上。钢卷带头由夹送穿带装置送到夹送矫直机矫平后，带头送至入口分切剪进行切头，当前一个钢卷还在生产时，带头将自动停留在 No.2 转向夹送辊前的等待位置。 入口段 在上一个钢卷的带尾快要甩尾之前，开卷机上的自动停车装置将及时对入口段进行减速，当达到甩尾速度时，处理器的矫直辊压下，同时焊机后 No.1 张力辊的压辊也压下。一旦带尾离开开卷机，其卷筒立即收缩，同时夹送辊和矫直机抬起。然后，如前所述，可以进行下一个钢卷相同的穿带程序。被矫直的带尾送进入口分切剪，切去不合格部分。通过分切剪前的对中装置，可以进行直角剪切。矫直辊压下深度根据来料钢种和规格自动设定，并可人工干预。然后带尾进入焊机，在带尾停止之前，焊机出口夹送辊与No.1张力辊之间形成活套之后在焊机内完成带尾的定位、对中及夹紧等操作。在分切剪剪切过程中，分切剪前的废料夹送辊上辊压下，然后将废板送到废料运输机上运到厂房外的废料斗中。当上一卷带钢的带尾离开 No.2 转向夹送辊，已经在 No.2 转向夹送辊前等待位置的另一个通道已切好的带头向前送入焊机。在带头到达焊机内的挡块位置后，将与带尾一样进行自动定位、对中及夹紧。带头、带尾相互对齐后，焊机将启动自动剪切和焊接，包括焊缝检查、冲月牙等。 焊机焊接操作全部完成后发出信号，在入口段准备就绪后启动入口段运行。当入口段开始加速时，No.1 张力辊的压辊抬起，然后加速到设定的充套速度快速充套。活套充满后入口段降速至工艺段正常生产速度。 No.1 纠偏辊用来纠正入口段的带钢跑偏，使带钢对中进入入口活套。活套内的带钢跑偏通过 No.2 纠偏辊纠正，活套出口的 No.3 纠偏辊保证带钢对中进入拉伸破鳞机前的传动转向辊。带压辊的传动转向辊用来补偿由于加减速而引起的张力波动，这样可以保证拉伸破鳞机前的入口带钢张力保持恒定。除尘系统用来抽掉处理器和拉伸破鳞机的氧化铁皮粉尘，以减少车间内的灰尘含量。 工艺段 临时停车，酸洗槽的酸液可自动排放到循环罐内。酸洗槽酸液的串级逆流也是通过循环罐实现的。 各个酸洗槽内的酸洗工作条件如下： 总酸量游离酸Fe2＋工艺温度 1#酸洗槽200g/l 30~50g/l 110~130g/l 70-85℃ 2#酸洗槽200g/l 80~100g/l 80~100g/l 70-85℃
第一章总则 ￠820ⅹ1600倾斜式双驱动轧机试车大纲适用于机列的空负荷式运转以及带负荷式生产空负荷式运转目的在于对新安装的设备在设计制造和安装方面的性能和质量作一次全面的检查和考验使设备操作手能更好的了解设备的性能确保设备的运转安全可靠使之达到预定指标带负荷试生产目的在于使设备在带负荷的条件下对设备的设计安装和综合性能进行一次综合考验使设备操作手能更好的了解设备的性能满足生产工艺的要求 第二章 一试运转前的准备工作 1 试车前所有参加人员必须对￠820ⅹ1600倾斜式双驱动轧机操作维护说明 书以及有关的机械电气液压图纸和铸轧工艺操作规程进行熟悉了解铸轧机构造和各部分的性能掌握操作程序和方法 2 确认机械液压电气部分安装全部完成无任何漏装现象 3 检查各齿轮箱液压系统油箱以及各执行件是否进行了加油 4 检查操作台各个操作手柄按钮是否搬动灵活控制部位是否正确控制度 是可靠 5 检查冷却系统的水压0.4—0.6Mpa 水温10——32° 6 检查供压缩空气的风压0.3-0.6mpa 7 检查电源是否已经通电 8 检查各部分装配零部件是否完好无损各连接部件是否紧固各种计量仪器 是否经过简练合格 二空负荷单体运转 铸轧机的空负荷试车步骤应遵循先单机后联机先无负荷后有负荷先辅机后主机的原则 1主机传动 要求达到轧辊升降速度平稳两辊的线速度要一致正反转切换顺利无明 显异常噪音电机冷却风机风量以及风向正常运转时间为4小时电机转 速为基速 2轧辊上下移动畅通无卡阻现象单侧压力调节方便无明显漏油保持时间为30分钟此次数为2次 3换辊系统 要求轧辊移动到位无卡组现象主传动座于轧辊付锁正常次数2次4火焰喷涂 上下喷枪运行平稳单双动可调速工作时间为连续运转30分钟次数2次5导出辊 运转灵活无卡组现象 6液压平动剪 剪刃向上移动到位自动复位正常平移灵活无卡组 7导板 导板抬起不得超过卷取机钳口落下不得触及地面连续动作5次8推料板
铸钢熔炼操作规程 精密铸造协会周泽衡 适用范围：本规程适用于熔模精密铸造生产中,用碱性或中性炉衬的小容量非真空感应电炉，熔炼碳钢、低合金钢及各种不锈钢。 1 熔炼前的准备 1.1配料 1.1.1用与要求钢号成份相同或相近的优质型材边角料或经过精炼处理的连铸棒料作主料，一般回炉料的配入应控制在30%以内，铸件质量要求高的不使用回炉料，用于调正成份的铁合金量不超过5%。 1.1.2按照配料单准确称量炉料并记录在案。 1.2对炉料的要求 1.2.1所有金属炉料需清洁无锈蚀、无油污、干燥无水份。回炉料经过抛丸后无残留的型壳材料。电解金属如电解镍需经800℃烘烤的脫氢处理，其他熔炼中途加入的铁合金均需称量后置于≧100℃烘箱中待用。 1.2.2造渣剂石灰和萤石应置于烘箱中备用，防止吸潮；除渣剂应筛去灰份经低温烘乾后置于炉前备用。 1.3装料 1.3.1用80~90%的干石灰和10~20%的萤石作造渣熔剂，加入炉底造底渣, 当钢料开始熔化即可接触造渣熔剂并最终覆盖钢液，造渣熔剂数量约为炉料重量的1%左右，以能完全覆盖钢液为原则。 1.3.2将细小的钢料垫于炉底，然后将难熔且不易氧化的铁合金及纯金属如钼铁、钨铁及电解镍等加在炉底，其他铁合金及纯金属应在预脱氧后加入，其余主料应较紧密的竖立装于炉內，当自下而上的熔化时便于向下推料。 提示1、由于感应电炉具有炉膛深度与直径比大，故钢液与渣层接触面积小；金属炉料是靠电磁感应而加热熔化，而渣层是由熔化金属传热，故熔渣温度低；感应电炉为提高电效率而炉壁厚度薄，故炉膛内不允许钢液过度沸腾冲击。所以一般说来,感应电炉不具备钢的冶炼功能，只是一个合格金属的快速重熔设备。因而要求炉料必须
铸造工艺操作规程1、目的 通过配比原铝液，提高铝锭品位，获得合格产品，满足客户需求。 2、范围 适用于铸造车间各工种，贯穿铸锭全过程。 3、设备工器具 天车、地磅、混合炉、铸造机组、扎捆机、叉车、铸锭工具。 4、材料零部件 钢带、钢带扣、除渣剂、石棉板、铸造机组配件 5安全 按渑池铝厂《安全作业规程》铸造车间各岗位《安全作业规程》执行。6、操作 6.1原铝配比 6.1.1配料前的检查和准备 a)认真分析原铝分析化验报告,联系电解车间按质量要求进行排包。 b)准备好出铝任务单，原铝衡量记录单等必需品。 6.1.2配料作业 ａ）根据生产的产品质量标准和原铝分析报告单确定各原铝应进的混合炉号。 ｂ）配料时所加配料的重量用下面公式计算。 A－B 所加配料重量=—————×W
C－A 式中：A：要求达到某种成分含量的百分比。 B：铝液本身已有某种成份含量的百分比。 C：配料中所含某种成份的百分比。 W：待配铝液的重量。 6.2混合炉的进铝作业 6.2.1进铝前的检查和准备 a.检查混合炉是否符合进铝条件，各出铝口是否用塞杆加石棉套塞紧，塞杆是否固定好。 b.准备好棉手套、有机面罩、取样勺、溜槽、滑石粉等。 c.联系好天车司机做好准备。 d.检查计量设备是否准备完整，计量人员是否到位，并做好记录。 6.2.2进铝作业 a.引导抬包车准确到指定地点称重计量。 b.由倒包工将抬包扶至混合炉注铝口位置，打开限位卡子，向混合炉内注铝。 c.注铝结束后，将抬包调正，指挥天车将抬包放到抬包车上。 d.注完最后一包铝后，将倒铝口清理干净，盖好盖板。 6.3向混合炉中操作时的注意事项及维护 a.避免炉顶溅上铝液。 b.要及时扒渣和清炉。 c.要避免混合炉作熔炉用。 d.避免用电热混合炉作为燃油或燃气的炉子。
轧钢生产工艺流程介绍 1、棒材生产线工艺流程 钢坯验收f加热f轧制f倍尺剪切f冷却f剪切f检验f包装f计量f入库 (1)钢坯验收=钢坯质量是关系到成品质量的关键，必须经过检查验收。 ①、钢坯验收程序包括：物卡核对、外形尺寸测量、表而质量检查、记录等。 ②、钢坯验收依据钢坯技术标准和内控技术条件进行，不合格钢坯不得入炉。 (2)、钢坯加热 钢坯加热是热轧生产工艺过程中的重要工序。 ①、钢坯加热的目的 钢坯加热的目的是提高钢的塑性，降低变形抗力，以便于轧制；正确的加热工艺，还可以消除或减轻钢坯内部组织缺陷。钢的加热工艺与钢材质量、轧机产量、能量消耗、轧机寿命等各项技术经济指标有直接关系。 ②、三段连续式加热炉 所谓的三段即：预热段、加热段和均热段。 预热段的作用：利用加热烟气余热对钢坯进行预加热，以节约燃料。(一般预加热 到 300?450°C) 加热段的作用：对预加热钢坯再加温至1150?1250°C,它是加热炉的主要供热段，决定炉子的加热生产能力。 均热段的作用：减少钢坯内外温差及消除水冷滑道黑印，稳定均匀加热质量。 ③、钢坯加热常见的几种缺陷 a、过热钢坯在高温长时间加热时，极易产生过热现象。钢坯产生过热现象主要表现在钢的组织晶粒过分长大变为粗晶组织，从而降低晶粒间的结合力，降低钢的可塑
性。过热钢在轧制时易产生拉裂，尤其边角部位。轻微过热时钢材表面产生裂纹， 影响钢材表而质M和力学性能。 为了避免产生过热缺陷，必须对加热温度和加热时间进行严格控制。 b、过烧 钢坯在高温长时间加热会变成粗大的结晶组织，同时晶粒边界上的低熔点非金属化 合物氧化而使结晶组织遭到破坏，使钢失去应有的强度和塑性，这种现象称为过 烧。 过烧钢在轧制时会产生严重的破裂。因此过烧是比过热更为严重的一种加热缺陷。 过烧钢除重新冶炼外无法挽救。 避免过烧的办法：合理控制加热温度和炉内氧化气氛，严格执行正确的加热制度和 待轧制度，避免温度过高。 ( C、温度不均 钢坯加热速度过快或轧制机时产量大于加热能力时易产生这种现象。温度不均的钢坯，轧制时轧件尺寸精度难以稳定控制，且易造成轧制事故或设备事故。 避免方法：合理控制炉温和加热速度；做好轧制与加热的联系衔接。 d、氧化烧损 钢坯在室温状态就产生氧化，只是氧化速度较慢而己，随着加热温度的升高氧化速度加快，当钢坯加热到1100-1200°C时，在炉气的作用下进行强烈的氧化而生成氧化铁皮。氧化铁皮的产生，增加了加热烧损，造成成材率指标下降。 减少氧化烧损的措施：合理加热制度并正确操作，控制好炉内气氛。 e、脱碳 钢坯在加热时，表面含碳量减少的现象称脱碳，易脱碳的钢一般是含碳量较高的优
铸轧车间熔炼工艺操作规程 本规程规定了使用电解铝水及添加部分废铝打包块、原铝锭的熔炼工艺及操作要求。 一、设备主要技术参数 1、熔炼炉主要技术参数 表1、熔炼炉主要技术参数 二、装炉前的准备 2、装炉前应检查硅碳棒有无断裂现象，如发现应立即更改。熔炼过程中一般不允许更换硅碳棒，严防硅碳棒落入熔体中。特殊情况必须更换时应采取相应的保护措施。 3、装炉前必须清炉，须将炉底、炉角、炉墙各处的渣子及其它脏物彻底清除干净，否则不得装炉。 4、严格核对炉料是否与生产卡片相符，确认无误后方可装炉。若发现卡片记载与实际炉料不符时，应经配料计算者或技术主管同意后方可更换料，并在生产卡片上注明更改情况，记录新投入料的类别和重量。 5、生产铝箔毛料时，清炉后、装炉前，在炉底均匀撒入20±2㎏粉状溶剂。 三、装炉及灌炉
6、装炉工艺操作程序及注意事项 6.1易烧损的废料（如薄板、铝箔打包块等）应均匀装在下层，原铝锭、复化锭应均匀地装在上层，料必须一次性装完，如有中间合金，必须在同时一次性加入。 6.2、应根据不同合金先加入30％－50％的废料或铝锭，然后关闭炉门升温，熔炼炉设定温度880℃、 6.3、装炉时，金属添加剂不允许与铝锭、中间合金及废料一同加入。 6.4、装炉时熔炼操作人员应检查炉料的外观质量，发现异物应挑出、清除，发现含有其它金属的打包块不许装炉，应予以更换，过磅并做好记录。 7、灌炉工艺操作程序及注意事项 7.1铝包车运输铝水到铸轧车间熔炼炉炉台后，应有专人负责指挥天车把真空包吊运至地磅过磅，要轻吊慢放轻摘钩，并认真做好称重记录，要求字迹清晰，不许涂改。 7.2倒包工应首先检查敞口包倒顺开关是否处于停止状态，确认无误后，指挥天车按指定的位置配合炉前工将铝水倒入敞口包内。 7.3打渣工向敞口包撒入10～15㎏打渣剂，然后开始搅拌，搅拌5～8分钟，搅拌要均匀，确认无误后，检查打渣扒渣的漏勺是否烘烤加热，确认无误后，开始打渣、捞渣，打渣时应先用漏勺将敞口包的渣子向一块集中，然后用漏勺把渣子捞出。打渣时漏勺应先在敞口包上停留5～10秒，待铝液全部流尽后才将渣子捞出，并应扒开炉渣以防铝液及炉渣燃烧，冷却后扒入渣箱内。 7.4捞渣完毕后，指挥天车工吊起敞口包，按指定的炉号对准炉口，倒包工再次检查倒顺开关是否处于停止状态，确认无误后合闸，倒包工按住到顺开关按钮，将其打到正转位置，根据铝水流量控制流速。
吉林恒联编号: 精密铸造科技有限公司技术操作规程生效日期: 年月 编制: 审核： 竖炉烘干机岗位操作规程批准: 一、适用范围：本规程适用于竖炉烘干岗位的操作。 二、主要设备参数 1、干燥机 3、运输皮带机 三、技术操作要求 ①烘干炉操 1、首次引煤气烘炉操作 （1）新建或大修后的烘干炉在点火之前应进行烘炉。 （2）烘炉前首先将煤气引至烘干混合机前煤气管道盲板处。打开烘干混合机前煤气管道盲板前煤气放散阀，向厂内通往烘干混合机的高炉煤气主管道中通氮气吹扫，待煤气放散阀冒氮气10分钟后，关闭厂内高炉煤气主管道手动蝶阀，打开手动盲板阀，然后，再打开手动蝶阀，引煤气至烘干混合机前煤气管道盲板处，关闭烘干混合机前煤气管道盲板前煤气放散阀。（3）烘炉操作 烘炉的作用主要是蒸发耐火砌体内的物理水和结晶水，并提高砌砖泥浆的强度和加热砌体，使炉体达到要求的一定温度，以便投入生产。 烘炉应严格按烘炉曲线进行，一般可分为三个阶段： a低温阶段：烘烤温度从常温（20℃）至300℃。 这时主要是蒸发烘干炉砌体中的物理水。升温要求缓慢(10℃/h)，以防止急骤升温而造成耐火砖及砖缝开裂，并在300℃时需要有一定的保温时间（一般为24小时）。这阶段一般用木
柴。 b中温阶段:烘烤温度在300℃～600℃。 主要是脱去砌体耐火泥浆生料粉中的结晶水。升到500℃时须要保温8～10小时，到600℃时为彻底使砌体泥浆发生相变，使其强度提高，因此要保温8～10小时，中温阶段升温可稍快(15℃～20℃/h)。这阶段一般用低压煤气。 c高温阶段：烘烤温度600℃～900℃ 主要是加热砌体，升温速度可快些(20℃/h)，为了使砌体的温度达到均匀，也可进行保温（一般为8小时）。这阶段可使用高压煤气。 烘烤温度再往上升，升温速度可以加快到30-50℃/h，直到生产所需要的温度。 900℃ 20℃30 54 68 78 85 95 105小时 竖炉烘炉曲线图 2、正常生产中的引煤气点火操作 （1）引煤气前通知作业长到现场，得到中控同意后通知煤气加压站做好送气准备； （2）检查煤气放散阀是否在开位，煤气烧咀前阀门是否关闭，盲板前电动煤气蝶阀关闭；（3）向烘干混合机前煤气管道内通氮气吹扫，待煤气放散阀冒氮气十分钟后，倒盲板引煤气至烧咀前阀门处； （4）然后进行煤气检验，合格后方可进行点火； （5）点火时煤气压力要大于10000Pa；在炉膛温度大于750℃可直接引煤气点火，否则要用明火点燃。点火时要缓缓开启烧咀阀门，待煤气点着后，将煤气放散阀关死，并调节煤气与空气比例，使燃烧正常进行。 点火时要注意：
编号：CZ-GC-01464 ( 操作规程) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 铸件热处理(工)安全技术操作 规程 Safety technical operation procedures for heat treatment of castings
铸件热处理(工)安全技术操作规程 操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。忽视操作规程 在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重 的会危及生命安全，造成终身无法弥补遗憾。 1)检查天然气管路、阀门、传动机构、通风系统等是否正常。 2)铸件热处理装窑时，高度要低于炉门5厘米，两侧距门要大于10厘米以上。 3)热处理工每班需安排两人工作，要相互照顾以防发生意外。 4)窑内的通风要良好。 5)装出窑前，先检查窑室、拖车钢丝绳等设备有无倒塌、折断等不安全因素，如发现不安全因素及时报告。 6)点窑前先打开窑体总阀门，关上放散管，检查压力表，确认正常后，方可点窑。 7)点火时，把火把放在点火孔内，然后慢慢打开烧嘴阀门，点着后再打开空气阀门，然后顺序点火；如第一次点不着时要立即关闭烧嘴阀门，并用压缩空气吹扫3-5分钟后再点；第二次仍点不着时，要切断天然气来源，寻找原因排除故障后再点。闭火时先关闭空气
阀门，后关闭烧嘴阀。 8)点窑时，窑前不准站人，点火时脸不要对着火孔看，以免突然烧伤。 9)烧窑工要坚守岗位，严禁在窑旁睡觉、取暖等，要经常注意炉子的工作情况，不允许在燃气压力不稳的情况下进行工作。 10)当发生下列情况时，要立即停窑： ①燃气管道破损； ②发生燃气事故，对人和设备有威胁时。 11)事故停窑要迅速关闭窑体总阀门，及时报告有关单位。 12)拖拉窑车时，首先要确认挂钩是否挂牢，轨道上是否有障碍物，而后开始拖车。 13)卷扬机运转中，在钢丝绳绷紧方向不准有人逗留。 这里填写您的公司名字 Fill In Your Business Name Here
无缝钢管的工艺流程 一般的无缝钢管的生产工艺可以分为冷拔与热轧两种，冷轧无缝钢管的生产流程一般要比热轧要复杂，管坯首先要进行三辊连轧，挤压后要进行定径测试，如果表面没有响应裂纹后圆管要经过割机进行切割，切割成长度约一米的坯料。然后进入退火流程，退火要用酸性液体进行酸洗，酸洗时要注意表面是否有大量的起泡产生，如果有大量的起泡产生说明钢管的质量达不到相应的标准。外观上冷轧无缝钢管要短于热轧无缝钢管，冷轧无缝钢管的壁厚一般比热轧无缝钢管要小，但是表面看起来比厚壁无缝钢管更加明亮，表面没有太多的粗糙，口径也没有太多的毛刺。热轧无缝钢管的交货状态一般是热轧状态经过热处理后进行交货。热轧无缝钢管在经过质检后要经过工作人员的严格的手工挑选，在质检后要进行表面涂油，然后紧接着是多次的冷拔实验，热轧处理后要进行穿孔的实验，如果穿孔扩径过大就要进行矫直矫正。在矫直后再由传送装置传送到探伤机进行探伤实验，最后贴上标签、进行规格编排后放置到仓库当中。 热轧 圆管坯→加热→穿孔→三辊斜轧、连轧或挤压→脱管→定径（或减径）→冷却→矫直→水压试验（或探伤）→标记→入库无缝钢管是用钢锭或实心管坯经穿孔制成毛管，然后经热轧、冷轧或冷拨制成。无缝钢管的规格用外径*壁厚毫米数表示。无缝钢管分热轧和冷轧（拨）
无缝钢管两类。热轧无缝钢管分一般钢管，低、中压锅炉钢管，高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、地质钢管和其它钢管等。冷轧（拨）无缝钢管除分一般钢管、低中压锅炉钢管、高压锅炉钢管、合金钢管、不锈钢管、石油裂化管、其它钢管外，还包括碳素薄壁钢管、合金薄壁钢管、不锈薄壁钢管、异型钢管。热轧无缝管外径一般大于32mm，壁厚 2.5-200mm，冷轧无缝钢管外径可以到6mm，壁厚可到0.25mm，薄壁管外径可到5mm壁厚小于0.25mm，冷轧比热轧尺寸精度高。 一般用无缝钢管是用10、20、30、35、45等优质碳结钢16Mn、5MnV等低合金结构钢或40Cr、30CrMnSi、45Mn2、40MnB等合结钢热轧或冷轧制成的。10、20等低碳钢制造的无缝管主要用于流体输送管道。45、40Cr等中碳钢制成的无缝管用来制造机械零件，如汽车、拖拉机的受力零件。一般用无缝钢管要保证强度和压扁试验。热轧钢管以热轧状态或热处理状态交货；冷轧以热以热处理状态交货。 热轧，顾名思义，轧件的温度高，因此变形抗力小，可以实现大的变形量。以钢板的轧制为例，一般连铸坯厚度在230mm左右，而经过粗轧和精轧，最终厚度为1~20mm。同时，由于钢板的宽厚比小，尺寸精度要求相对低，不容易出现板形问题，以控制凸度为主。对于组织有要求的，一般通过控轧控冷来实现，即控制精轧的开轧温度、终轧温度.圆管坯→加热→穿孔→打头→退火→酸洗→涂油（镀铜）→多道次冷拔（冷轧）→坯管→热处理→矫直→水压试验（探伤）→标记→入库
硅溶胶精密铸造的工艺 一、蜡模制作 蜡料处理工艺操作守则 蜡料处理流程： （静置桶I中）静置脱水→（除水桶中）搅拌蒸发脱水→（静置桶II中）静置去污 1 工艺参数 静置桶I 静置温度85－90℃ 静置时间6－8h 除水桶搅拌温度110－120℃搅拌时间10－12h 静置桶II 静置温度80－85℃静置时间＞12h 保温箱保温温度54±2℃保温时间＞24h 2 操作程序 2.1 检查设备、温控仪表是否处于正常工作状态。 2.2 将脱蜡釜回收的旧蜡液倒入过滤槽中过滤；再送到静置桶I中，在低于90℃下静置6－8h。 2.3 静置完毕把沉淀水放掉后，将蜡液倒入除水桶中。 2.4 除水桶中的蜡液，在110－120℃保温并搅拌，使残留水分蒸发，到目视蜡液表面无泡沫为止。 2.5 将除完水的蜡液，经过＜60目筛网过滤再放入＜90℃的静置桶II中，保温静置12h 以上。 2.6 各除水桶、静置桶应定期性的放掉其底部的残留水和脏杂物。 2.7 把静置桶II中处理好的回收蜡液送到模头压蜡机保温桶中，用于主产模头（浇道）。 2.8 根据旧腊料性能和腊料消耗情况，不定期的在静置桶II中适量加新蜡，一般在3%－5%左右。 2.9 将合格的蜡液灌入保温箱内的蜡缸中，为减少蜡缸内蜡液中的气体，先保持一段高温时期80℃/2h后降至54℃。在54±2℃下保温24h后，方可用于压制蜡模。 3 注意事项 3.1除水桶，静置桶均应及时排水、排污。
3.2经常检查各设备温控仪表的工作状况，防止失控，尤其应防止温度过高造成蜡料老化。 3.3每月检查一次蜡处理设备各导热油的液面位置，油面应距设备顶面200㎜左右，防止油溢出。并注意检查设备有无渗油现象。 3.4经常检查环境状态，避免灰尘及外来物混入蜡料中。 压制蜡模工艺操作守则 1 工艺要求 室温24±3℃ 蜡缸温度54±2℃(大件应根据工艺要求设定) 射蜡嘴温度57－64℃ 压射压力 4.2Mpa(42kgf/cm2） 保压时间5－15s 冷却水温度＜10℃ 2 操作规程 2.1 检查压蜡机油压、保温温度、操作按钮等是否正常。按照技术规定调整压蜡机压射压力、射蜡嘴温度、保压时间、冷却时间等。 2.2从保温箱中取出蜡缸，装在压蜡机上，放出上部混有空气的蜡料。 2.3 将模具放在压蜡机工作台面上，调整射蜡嘴使之与模具注蜡口高度一致，检查模具所有芯子活块位置是否正确，模具开合是否顺利。 2.4打开模具，喷上微薄一层分型剂。合型，对准射蜡嘴。 2.5双手按动工作按钮，压制蜡模。 2.6抽出芯子，打开模具，小心取出蜡模。按要求放入冷却水中或放入存放盘中冷却。并检查有下列缺陷的蜡模应报废： （1）有严重气泡的蜡模；（2）棱角不清晰的蜡模； （3）变形不能修复的蜡模；（4）尺寸不符号规定的蜡模。 2.7清除模具上残留的蜡料，注意只能用压缩空气吹净模具分型面、芯子上的蜡屑、脱模剂，不准用金属刀具去铲刮型腔、抽芯。慎防损害模具型腔部位。 2.8按以上各条进行下一次压制蜡模，以后往复循环生产。 2.9及时将蜡模从冷却水中轻轻取出，用压缩空气吹净蜡屑及水珠，并进行自检，将合格蜡模正确放入存放盘中。 2.10每班下班或模具当班生产完毕后，应用软布等清理模具。如发现模具有损伤应立即报告领班，由领班处理。并清扫压蜡机、工具及现场，做到清洁、整齐。 3 注意事项 3.1压制蜡模时，首先必须进行首件检查，确认合格后，方可进行操作。压制过程中不能轻易变动压制参数。 3.2使用新的模具时，务必弄清模具组装、拆卸顺序，蜡模取出方法。 3.3蜡模存放时，应注意搁置方向，防止变形。需要时可采取卡具等措施，以避免蜡模变形。
编号：CZ-GC-05562 ( 操作规程) 单位：_____________________ 审批：_____________________ 日期：_____________________ WORD文档/ A4打印/ 可编辑 铸造工艺操作规程 Operation procedures for casting process
铸造工艺操作规程 操作备注：安全操作规程是要求员工在日常工作中必须遵照执行的一种保证安全的规定程序。忽视操作规程在生产工作中的重要作用，就有可能导致出现各类安全事故，给公司和员工带来经济损失和人身伤害，严重的会危及生命安全，造成终身无法弥补遗憾。 1、接班首先检查各种机械设备是否工作正常； 2、检查水池冷却水温，对水温过高的进行排水和加水，以便铸造顺利完成； 3、修盘人员要及时检查所铸及其它规格结晶盘的水全、水匀后及时排除故障； 4、结晶修复后涮好化石粉，工具、流槽等部件都要涮化石粉，并保持干燥，清除其它杂质； 5、修盘用的色拉油及化石粉要保管好，不能有其它杂质混入； 6、引锭头要清理干净，保持干燥，换下来的要放好不能乱放； 7、冷却井的深度必须掌握好，不能造成拖底； 8、检查导向轮内是否有杂物、有故障就及时排除，不能造成棒坯的表面质量问题； 9、熔铸前必须掌握好炉水的温度及放水时的技术，不能无目的
的蛮干，造成成品率下降及设备损失； 10、过滤布要扎好扎牢，铸造过程中结晶盘内的熔体表面没有问题的情况下不去破坏它，以保证棒坯的质量； 11、铸造当中要观察好棒坯表面的质量，利用增温，降温，水压增大、减小，速度快、慢来调好棒坯的表面质量； 12、吊棒时要做到心中有数，必须要吊净，把底盘升到露出水面； 13、铸造完后，要彻底清除熔炼炉内的杂质，以保证下一炉的质量； 14、清除结晶盘的铝渣、炉前的铝灰及煤渣，按指定的地点放到位； 15、所有工具摆放整齐，班与班交接好所有工作。 这里填写您的公司名字 Fill In Your Business Name Here

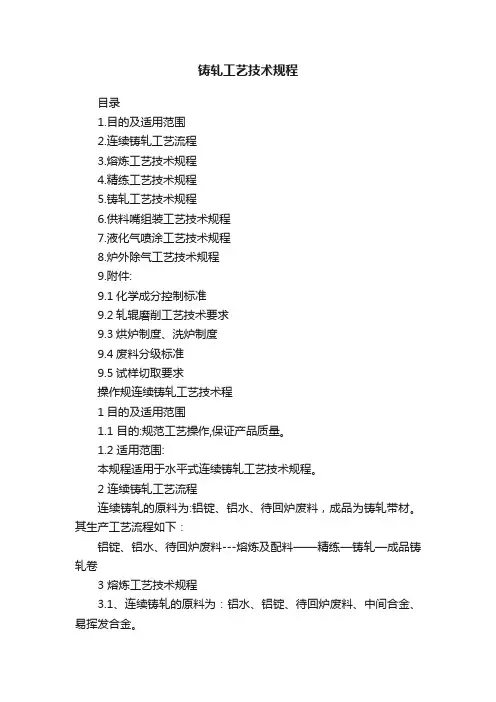

连续铸轧工艺技术规程 目录 1.目的及适用围 2.连续铸轧工艺流程 3.熔炼工艺技术规程 4.精练工艺技术规程 5.铸轧工艺技术规程 6.供料嘴组装工艺技术规程 7.液化气喷涂工艺技术规程 8.炉外除气工艺技术规程 9.附件: 9.1化学成分控制标准 9.2轧辊磨削工艺技术要求 9.3烘炉制度、洗炉制度 9.4废料分级标准 9.5试样切取要求
连续铸轧工艺技术操作规程 1目的及适用围 1.1 目的:规工艺操作,保证产品质量。 1.2 适用围: 本规程适用于?960X1850mm倾斜式铸轧机连续铸轧工艺技术规程。 2 连续铸轧工艺流程 连续铸轧的原料为:铝锭、铝水、待回炉废料，成品为铸轧带材。其生产工艺流程如下： 铝锭、铝水、待回炉废料---熔炼及配料——精练—铸轧—成品铸轧卷 3 熔炼工艺技术规程 3.1、连续铸轧的原料为：铝水、铝锭、待回炉废料、中间合金、易挥发合金。 3.2、熔炼炉装炉顺序为：小片料---板片料----难熔难挥发合金---铝水---易挥发合金。 3.3、各种炉料应均匀平坦分布在炉子中央或稍靠近烟道及烧咀大火交叉处，同时不可堵住喷嘴。 3.4、使用电解铝水时必须配入30%～35%的冷料。 3.5、装炉炉料应干净，无油污、无杂质、无水分等。 3.6、按要求进行配料和装炉。加料要迅速，以尽量减少炉热量损失，同时
计算各种牌号废杂料的化学成分及用量。 3.7、当炉料化平后应立即对熔体进行搅拌，加快固体料熔化速度并向炉均匀撒入一层覆盖剂，用量为1kg/t.Al. 3.8、炉料完全融化完毕后进行取样分析，式样在炉子中间部位舀取，取样勺距炉底约100mm，式样在两个炉门共取两个，进行炉前分析，（最终试样以溜槽中所取为准）如果计算值与试样成份差值大于20%时应重新搅拌取样。 3.9、根据炉前分析结果进行配料，加入合金时要分别在两个炉门向不同位置加入，加入合金时铝液温度不得低于720℃。 3.10、向表面撒一层覆盖剂用量为20 kg，关闭炉门进行保温，准备倒炉。 3.11、倒炉时铝液温度控制在740℃～750℃（测量前应充分搅拌熔体，保证炉熔体温度均匀），温度测量采用在两个炉门分别取三点的平均值。 3.12、倒炉过程中导流流槽要加盖一层石棉毯，以防热量损失。 3.13、倒炉前后要对熔炼、保温炉导流口、导流竖管及倒流流槽进行检查清理，倒流流槽刷滑石粉。 3.14、倒炉结束后应清理炉铝渣。 3.15、倒炉时间不大于30分钟。 3.16、精炼完毕静置10～15分钟将表面浮渣扒净，扒渣应干净彻底，然后均匀撒入一层覆盖剂用量为20kg。 3.17、保温炉熔体温度控制在730℃～740℃之间。
操作规程编号：LX-FS-A31190 铸造工艺操作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
铸造工艺操作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 1、接班首先检查各种机械设备是否工作正常； 2、检查水池冷却水温，对水温过高的进行排水和加水，以便铸造顺利完成； 3、修盘人员要及时检查所铸及其它规格结晶盘的水全、水匀后及时排除故障； 4、结晶修复后涮好化石粉，工具、流槽等部件都要涮化石粉，并保持干燥，清除其它杂质； 5、修盘用的色拉油及化石粉要保管好，不能有其它杂质混入； 6、引锭头要清理干净，保持干燥，换下来的要放好不能乱放；
7、冷却井的深度必须掌握好，不能造成拖底； 8、检查导向轮内是否有杂物、有故障就及时排除，不能造成棒坯的表面质量问题； 9、熔铸前必须掌握好炉水的温度及放水时的技术，不能无目的的蛮干，造成成品率下降及设备损失； 10、过滤布要扎好扎牢，铸造过程中结晶盘内的熔体表面没有问题的情况下不去破坏它，以保证棒坯的质量； 11、铸造当中要观察好棒坯表面的质量，利用增温，降温，水压增大、减小，速度快、慢来调好棒坯的表面质量； 12、吊棒时要做到心中有数，必须要吊净，把底盘升到露出水面； 13、铸造完后，要彻底清除熔炼炉内的杂质，
第二节轧材生产系统及生产工艺流程 一、钢材生产系统 近几年来连续铸钢技术得到迅猛发展。与模铸相比，连续铸钢将钢水直接铸成一定断面形状和规格的钢坯，省去了铸锭、均热和初轧等多道工序，大大简化了钢材生产工艺流程，提高金属收得率，而且便于自动化连续化大生产，显著降低生产成本。连铸坯的偏析也较小，外形更规整。由于连铸工艺的明显优点促使连铸生产技术得到了迅速发展。 一般在组织生产时，根据原料来源、产品种类以及生产规模的不同，将连铸机与各种成品轧机配套设置，组成各种轧钢生产系统。而每一生产系统的车间组成、轧机配置及生产工艺过程又是千差万别的。一般钢材的生产过程及生产系统的特点： 1、板带钢生产系统 近代板带钢生产由于采用了先进的连续轧制方法，生产规模很大。例如一套现代化的宽带钢热连轧机年产量达300万~600万吨。但特厚板的生产还采用将重型钢锭压成的坯作为原料。近十多年来得到迅速发展的薄板坯连铸连轧工艺生产规模多在50万~300万吨之间，以年产80万~200万吨者居多，可称为板、带生产的中、小型系统。 2、型钢生产系统 型钢生产系统的规模往往并不很大。就其本身规模而言又可分为大型、中型和小型三种生产系统。一般年产100万吨以上的可称为大型的系统，年产30万~50万吨的为中型的系统，而年产30万吨以下的可称为小型的系统。 3、混合生产系统 在一个钢铁企业中可同时生产板带钢、型钢或钢管时，称为混合系统。无论在大型、中型或小型的企业中，混合系统都比较多，其优点是可以满足多品种的需要。但单一的生产系统却有利于产量和质量的提高。 4、合金钢生产系统 由于合金钢的用途、钢种特性及生产工艺都比较特殊，材料也较为稀贵，产量不大而品种繁多，故常属中型或小型的型钢生产系统或混合生产系统。由于有些合金钢塑性较低，故开坯设备除轧机以外，有时还采用锻锤。 现代化的轧钢生产系统向着大型化、连续化、自动化的方向发展，生产规模日益增大。但应指出，近年来大型化的趋向已日见消退，而投资省、收效快、生产灵活且经济效益好的中、小型钢厂却有了较快的发展。
