编号：Q-P/×××××配电架空线路安装作业指导书
年月日
年月日
编写：年月日
作业负责人：
作业日期：年月日时分至年月日时分
××电业局××供电局
作业指导书审批意见
1、范围
本指导书针对XXX变电所10kV XXX线XXXX工程编制，仅适用该工程。
2、引用文件
东电颁发的《配电生产技术管理制度》
国家电网公司《电业安全工作规程》（电力线路部分、热力机械部分）
国电公司颁发的《架空配电线路及设备运行规程》
东电颁发的《架空配电线路安装检修规程》
上级部局下发的有关文件、指令、通知。
3、作业停电时间
4、工前准备4.1 准备工作安排
4.2 人员要求
4.3 车辆、工器具
4.4 材料
4.5 危险点分析
4.6安全措施
4.7人员作业分工
①、工作负责人：
②、组员：
③、工作许可人：
检员：
④、质
4.8 停电作业线路系统图（标明工作地段及地线位置）4.9地线装拆记录
4.10 流程图
5作业程序及作业标准5．1 开工
5．2 作业内容及标准
10KV配电变压器安装标准化作业流程图及 指导书课件 ` 编制人：班组审核人：单位审核人： 10千伏**线配电变压器台安装标准化作业流程图 编写作业指导书、作业指导卡填写工作票 工作任务 10千伏变压器台安装 组织人员进行 现场勘察 材料准备 工器具准备 作业指导书审批；学习工作票审核 吊装变压器班前会，人员分工工作票开工 安装高压引线横担 安装变压器台架 立杆组装金具及敷设接地极 指挥吊车就位 做好停电验电安装接地线及其它现场安全措施 现场工作实施
工作票结束，整 理资料 一次引线、避雷器安装完工 定位、挖坑 二次线及低压箱安装 安装跌落开关安装接地极 变台挂牌 拆除接地线及其它安全措施 清理现场 编号: 20211001 10千伏**线变压器台安装标准化作业指导书 编写：年月日审核：年月日批准：年月日工作负责人： 作业日期年月日至年月日 内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班 1、范围 1.1本指导书适用于**供电局**线**变压器台安装工作。 作业。 1.2如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。 2、引用文件 2.1国家电网公司《电力安全工作规程（电力线路部分）》
2.2GB50173-1992 《电气装置安装工程35kV及以下架空电力线路施工及验收规范》 2.3 内蒙古东部电力有限公司《架空配电线路安装检修规程》2.4内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》 3、人员分工 内容负责人工作人员签字 1 作业负责人（监护人） 2 专责监护人 3 施工前备料人员（负责保存相 关技术资料） 4 变台上工作人员 5 地面工作人员 6 吊车司机 4、材料 排序号名称规格单位数量责任人 1 变压器台 2 电杆12m 根 3 标准变台材料套 4 跌落开关组 5 氧化锌避雷器组 6 低压补偿箱台
10KV架空路线安装作业指导书 一、概述 本文档旨在提供10KV架空路线安装作业的详细指导，确保施工过程中的安全性、质量和效率。本指导书适合于10KV电力系统的架空路线安装工作。 二、施工准备 1. 施工前需进行现场勘察，确定路线的走向、杆塔位置和地形情况。 2. 确定所需材料和工具清单，并进行采购和准备。 3. 安排合适的人员和设备，确保施工队伍的规模和质量。 4. 检查施工设备和工具的完好性，确保其符合安全要求。 三、施工步骤 1. 建立安全防护措施 a. 搭建安全围栏，确保施工区域安全。 b. 提供必要的个人防护装备，如安全帽、安全鞋、防护眼镜等。 c. 制定施工安全规范，明确各岗位的职责和安全操作规程。 2. 安装杆塔 a. 根据勘察结果和设计要求，确定杆塔的位置，并进行基础的施工。 b. 安装杆塔，确保杆塔的垂直度和稳定性。 c. 进行杆塔的接地处理，确保安全。 3. 安装导线和绝缘子
a. 根据设计要求，安装导线，并进行拉线和张力测试，确保导线的合适张力。 b. 安装绝缘子，确保其正确安装和绝缘性能。 4. 安装附属设备 a. 安装避雷器、刀闸、熔断器等附属设备，确保其正确安装和可靠性。 b. 进行附属设备的接地处理，确保安全。 5. 进行绝缘检测和接地测试 a. 使用绝缘测试仪对导线和绝缘子进行绝缘测试，确保其绝缘性能符合要求。 b. 进行接地测试，确保接地电阻符合要求。 6. 进行验收和记录 a. 对安装工作进行全面的验收，确保符合设计要求和安全标准。 b. 记录施工过程中的关键数据和问题，并及时解决。 四、安全注意事项 1. 施工人员必须佩戴个人防护装备，并遵守安全操作规程。 2. 施工现场必须设置警示标志和安全围栏，确保施工区域安全。 3. 施工设备和工具必须经过检查和维护，确保其正常运行和安全性。 4. 施工过程中，严禁使用损坏的材料和设备，必要时进行更换。 5. 施工人员必须熟悉相关电力知识和操作技能，确保施工质量和安全。 五、总结 本指导书详细介绍了10KV架空路线安装作业的步骤和注意事项，确保施工过 程中的安全性、质量和效率。在实际施工中，应根据具体情况进行调整和补充，以
架空光缆线路作业指导书
目录 第一章总则 (1) 第二章杆路 (2) 2.1杆路测量 (2) 2.2 挖杆洞及拉线坑 (3) 2.3 立杆 (4) 2.4电杆加固及保护 (5) 2.5 拉线 (6) 2.6架设吊线 (7) 第三章敷设光缆 (10) 3.1单盘测试 (10) 3.2 敷设光缆 (11) 3.3 光缆接续 (13) 3.4 光缆测试 (17) 第四章竣工文件编制 (21) 4.2竣工路由图编制 (21) 4.3竣工测试记录 (21) 4.4施工技术文件 (21) 第五章光缆线路工程验收 (23) 5.1随工检验 (23) 5.2光缆线路工程初步验收 (24) 5.3光缆线路工程竣工验收 (25) 附录A 中继段测试记录 (27)
第一章总则 1.1《作业指导书》适用于一般光缆架空线路工程，架空光缆主要有钢绞线支承式和自承式两种，我国基本都是选用前者。这种结构是通过杆路吊线托挂或捆扎（缠绕）架设。 1.2.施工过程中应严格执行国家、行业及地方颁布的技术标准和技术规程，以及各种建筑材料、半成品和成品的质量标准，认真执行公司有关的施工管理规定。 1.3《作业指导书》内容与国家、行业及地方的现行标准、规范有抵触或不符之处，应按国家、行业及地方现行标准、规范的有关规定执行。 1.4施工应按施工阶段的设计图纸进行，设计图纸须经会审后方可投入施工。如发现设计图纸与国家、行业及省市现行设计、施工规范和操作规程有抵触之处，应由施工管理人员(项目经理、项目技术负责人、施工员等)向设计单位、工程监理或建设单位反映解决，在未有明确意见前不得施工。 1.5施工项目应建立健全技术责任、技术复核、合理化建议管理等制度，做好施工组织设计和施工方案的编审工作，加强计量、检测设备的管理。 1.6分部、分项工程的施工作业前，现场施工管理人员应将具体的施工准备、工艺标准、质量要求和注意事项等向操作人员进行交底，尤其是一些重要部位和关键工艺的施工，应有针对性地进行技术交底，并制订、实施相应的跟踪检查措施，确保施工质量符合标准。 1.7操作人员必须领会设计图纸要求和技术交底要求，施工过程中应自觉坚持自检、互检、交接检制度，发现问题，及时整改。 1.8在施工过程中，施工管理人员应按现行有关的建筑安装工程质量检验评定标准进行定期或不定期的检查，发现问题及时处理。 1.9施工现场应认真做好工程项目质量记录填写、保管和技术档案的整理和归档工作，使之与工程开工、施工过程、工程竣工同步。 1.10工程完工后，项目经理、项目技术负责人应及时组织施工管理人员和班组长，总结施工经验，不断提高操作工艺水平。
10KV电力架空线直线杆铁横担安装作业指导 书 作业 人员 2人及以上作业类型全部停电作业 作业 工具 扳手/钢卷尺/记号笔/手锤等 作业 材料 根据实际情况准备材料 参考资料1.铁运[1999]103号《铁路电力管理规则》和《铁路电力安全工作规程》 2.TB10008-2006《铁路电力设计规范》 3.TZ207-2007《铁路电力工程施工技术指南》 4.（80）铁机字1817号《铁路电力设备安装标准》（第三版） 5.《电气试验》（陈天翔、王寅仲编著，2005年第一版） 五色图要素1.红色：安全关键；2.橙色：数据检测；3.蓝色：关键工艺；4.绿色：工料使用；5.黑色：作业流程。
10KV电力架空线直线杆铁横担安装作业流程图
1.检测修技术标准 1.1 金具表面应光洁，无裂纹、飞刺、飞边、砂眼、气泡等缺陷；镀锌良好，无锌皮剥落、锈蚀等。 1.2 绝缘子瓷件与铁件组合结合紧密，无歪斜，铁件镀锌良好；瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 1.3 杆顶支座安装在距杆顶150mm处，杆顶支座螺栓由送电侧穿入，安装牢固，无倾斜。 1.4 横担安装在受电侧距杆顶800mm处，横担安装应平直，端部上下歪斜、左右扭斜不大于20mm。 1.5 安装瓷瓶前清除瓷瓶表面污垢，附着物及不应有的涂料等，瓷瓶无倾斜，固定牢固。 2.检修流程和工艺 2.1 横担中心距杆顶距离，不应小于200mm。10KV及以下不同回路的电力线 路共杆架设时，各横担中心间的最小垂直距离不应小于表1的规定。 横担中心间最小垂直距离(m)表1· 2.2 横担安装在受电侧距杆顶800mm处，横担安装应平直，端部上下歪斜、左右扭斜不大于20mm。 2.3 各横担应平行架设在一个垂直面上，如为高低压合架时，高压线应在低压线的上方。 2.4 角钢横担规格应根据计算确定，其最小尺寸不应小于：高压为63×63×6mm；低压为50×50×5mm。 3

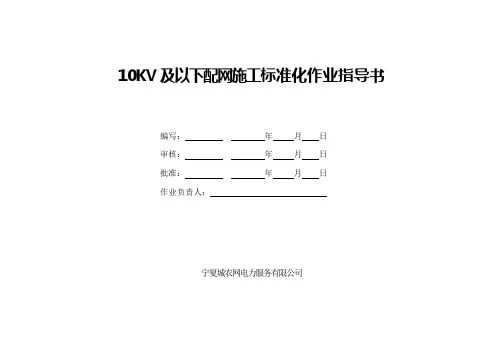

10KV及以下配网施工标准化作业指导书 编写：年月日 审核：年月日 批准：年月日 作业负责人：_____________________________ 宁夏城农网电力服务有限公司
1、适用范围 本作业指导书适用于10KV及以下配网施工作业。对施工人员在10KV及以下配网工作进行指导，从而保证10KV及以下线路、设备安全可靠运行。 2、引用文件 SD—292架空配电线路及设备运行规程 《国家电网公司电力安全工作规程》（电力线路部分）（试行） 3、工作前准备 3.1准备工作安排 1、工作负责人了解核实现场工作状况；对于需要开挖的地方一定要提前了解地下有无电缆、光缆、自来水管、天然气等； 2、工作人员检查工器具、劳动防护用品等是否齐全合格； 3、工作负责人在作业现场向作业班成员宣读工作票，交待安全、技术措施及注意事项； 4、工作班成员应认真听取工作票作业内容，注意安全措施、技术措施是否完备，如有建议或不同意见应及时提出； 5、明确工作任务，按工作计划施工； 6、工作人员认真准备工器具、材料。施工材料需选用相应规格型号的材料，严禁以小代大。 3.2人员要求 1、作业人员必须熟练掌握本专业作业技能及《电业安全工作规程》知识，经年度《电业安全工作规程》考试合格，持有本专业职业资格证书； 2、作业人员应身体健康、精神状态良好，思想稳定，心态正常；如不适应施工现场要求，工作负责人必须对作业人员进行适当调整； 3、现场工作人员必须带安全帽、穿工作服、绝缘胶鞋； 4、进入施工现场工作，必须有监护人，监护人原则上不得做其他工作及擅离作业现场； 5、每个参加工作的人员应明确工作过程、质量要求、工艺方法、危险点及注意事项； 6、在作业过程中，所有从人员严禁吸烟，嬉笑打闹。 3.3施工现场注意事项 1、工作现场必须全封闭装设安全防护围栏。工作车辆应停在安全位置，必要时工作车辆周围应设安全警示标志； 2、作业人员必须正确佩戴安全帽；
华电达茂旗协合200MW风电场35kv集电线路工程〔一、二标段〕 架线作业指导书 华电达茂旗协合200MW风电工程 协合电力工程达茂旗项目部
目录 1编制依据-------------------------------------------------1 2工程概况-------------------------------------------------1 3作业前应做的准备工作和必须具备的条件---------------------3 4施工工艺要求---------------------------------------------3 5作业所需的工机具-----------------------------------------3 6金具组装表-----------------------------------------------3 7施工通道处理---------------------------------------------3 8跨越架搭设-----------------------------------------------3 9导、地线连接---------------------------------------------4 10导、地线展放---------------------------------------------4 11导、地线紧线---------------------------------------------5 12驰度观测方法和驰度观测表---------------------------------8 13附件安装-------------------------------------------------8 14施工平安措施和文明施工措施-------------------------------9
升压站架空电力线路施工作业指导书 1 工程概况 1.1 工程概况 ××kV升压站架空软绞线共××跨，其中母联间隔××跨，主变进线间隔××跨，起动/备用变隔××跨，备用启动/备用变间隔××跨，架构高度为××m。 ××kV升压站架空线为钢芯铝绞线，其截面为铝/钢芯××/××mm2，直径××mm；避雷线为钢芯铝绞线，其截面为铝/钢芯××/××mm2，直径××mm。 1.2 工程量和工期 1.2.1 工程范围及工程量 本项工程的作业范围包括：架空软绞线××跨，避雷线××根安装。 1.2.2 施工工期 1跨线的施工工期如下（共3～4天）： 软绞线、瓷瓶、金具、卷扬机运输，施工准备：1天 放线、压接、瓷瓶金具组装：1天 挂线：1～2天 2 编制依据 3 作业前的条件和准备 3.1 技术准备 3.1.1施工图纸齐全，并已由专业公司技术负责人组织进行图纸会检，确认图纸无问题。 3.1.2施工方案已确定，并经项目部技术负责人审核批准。 3.1.3施工场地能够满足施工要求，材料预算已批准，设备已到货。
3.1.4施工技术措施编制完毕。 3.1.5技术人员按照施工技术措施，对施工人员进行技术、安全交底，并进行了《专业公司施工技术交底三签记录》。 3.2 作业人员 3.3 作业工机具 3.4 安全器具
3.5 工序交接 3.5.1设备安装前，施工场地应满足施工要求并清理干净。 3.5.2 升压站所有钢架验收完毕 4 作业程序和方法 4.1 作业程序 ⏹将软绞线、瓷瓶、金具、卷扬机运到现场 ⏹测量钢架构之间的距离 ⏹在地面组装从钢架构挂环至软绞线的所有金具与瓷瓶 ⏹根据设计弧垂、架构间距离、瓷瓶串长度等计算软绞线长度⏹将软绞线按计算长度截断 ⏹压接软绞线与耐张线夹 ⏹在地面将耐张线夹、软绞线与瓷瓶串连在一起 ⏹安装间隔棒 ⏹用卷扬机将软绞线一侧打起，固定在钢架构上 ⏹用卷扬机将软绞线另一侧打起，固定在另一侧钢架构上 ⏹调整软绞线弛度。 4.2 施工方法及要求
电力线路架线工程作业指导书 1．工程概况及说明本工程为五常66kV五山线改造工程，线路全长24.4千米。其中双回路部分长12.4千米，采用双回路铁塔，导线采用LGJ-240/30型钢芯铝绞线，地线采用OPGW-24B1-50型复合地线光缆；单回路部分长12千米，采用杆塔混用，导线采用LGJ-150/25型钢芯铝绞线，地线采用OPGW-12B1-35型复合地线光缆。2.1 人员准备对所有参加架线施工人员必须明确公司的质量方针, 能够按质量体系文件的要求完成本岗位的工作，并持证上岗，明确本岗位的工作职责，操作工艺、安全注意事项、工艺质量标准，并具备完成本岗位工作的能力。 2.2 技术交底及对施工人员岗位培训 2.2.1、工程开工前必须对参加施工的人员按质量体系文件、技术交底制度规定进行三级技术交底，•使全体施工人员都能掌握和了解质量计划以及作业指导书等作业指导性文件的内容；2.2.2、工程开工前对参加架线施工的人员进行岗位培训，•学习电力建设安全工作规程与架线有关的内容，及业主对工程的有关要求，学习《110-500kv架空电力线路施工及验收规范》与架线有关的内容。学习与架线相关的各种技术文件,•对特殊工种进行特殊的岗前培训。2.3 铁塔验收放线施工前应对铁塔进行中间验收，并符合有关规范要求，才可以进行架线施工。铁塔验收中除符合有关规范要求项目外，还要对直线杆塔悬垂金具的安装孔和金具配合进行校验；对耐张塔的挂线孔进行校验。2.4 跨越物的处理2.4.1本标段交叉跨越较多，对于10KV线路、普通公路、通讯线等采用搭设跨越架（具体见交叉跨越施工方案）； 2.5 挂悬垂绝缘子串和放线滑车 2.5.1 避雷线放线滑车 2.5.1.1 直线塔地线放线滑车，根据悬垂串组装图，将线夹取下，换成放线滑车即可。2.5.1.2 耐张塔地线放线滑车，要根据各塔型，考虑滑车在放线和紧线过程中，地线和滑车能否刮碰塔身来决定其固定的位置和悬挂的高度，并尽量靠近挂线孔点，以减小因划印产生的弧垂误差。并必须采取防磨措施。2.5.2 导线滑车 2.5.2.1 按《杆塔明细表》及《悬垂绝缘子串组装图》，除线夹外开始进行组装，绝缘子外观检查合格和清洗干净后用5000V兆欧表逐个进行绝缘测定，在干燥情况下绝缘电阻不小于
10kV线路环网柜安装〔更换〕标准化作业指导书 某某省电力公司发布
目次 前言II 1 X围1 2 引用文件1 3 人员要求1 4 危险点预控2 5 工器具与耗材准备3 6 更换作业流程图4 7 操作工序与技术要求4 8 10KV线路环网柜安装报告5 附录A 〔规X性附录〕10kV线路环网柜安装〔更换〕现场标准化作业指导书6
前言 本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合某某省电力公司的实际情况而制定。本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是： 10kV架空线路全线检修标准化作业指导书 10kV电缆线路全线检修标准化作业指导书 400V线路导线架设(更换)标准化作业指导书 10kV铁塔〔钢管塔〕组立标准化作业指导书 10kV单相配电变压器安装标准化作业指导书 10kV线路环网柜安装〔更换〕标准化作业指导书 10kV交联电缆敷设〔更换〕标准化作业指导书 10kV电缆分支箱更换标准化作业指导书 10kV带电T接用户标准化作业指导书 本标准的编写格式和规如此符合GB/T 1.1《标准化工作导如此第1局部：标准的结构和编写规如此》与DL/T 600-2001《电力行业标准编写根本规定》的要求。 本标准附录A为规X性附录。 本标准由某某省电力公司生产技术部提出并解释。 本标准由某某省电力公司生产技术部归口。 本标准起草单位：某某省电力公司生产技术部、某某供电公司。 本标准主要起草人：王洪涛、王晓东、龚育成、徐涛。
10kV线路环网柜安装〔更换〕标准化作业指导书 1 X围 本标准规定了10kV线路环网柜安装〔更换〕标准化作业的人员要求、危险点预控、工器具与耗材准备、作业流程、操作工序与技术要求、检修维护记录表等。 本作业指导书适用于某某省电力公司系统安装〔更换〕10kV线路环网柜。 2 引用文件 如下标准与技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准与技术资料都会被修订，使用本作业指导书的各方应探讨使用如下标准与技术资料最新版本的可能性。 DL 409《电业安全工作规程〔电力线路局部〕》 DL 409《电业安全工作规程〔变电所与发电厂局部〕》 GBJ147电气装置安装工程高压电器施工与验收规X GBJ149电气装置安装工程母线装置施工与验收规X GB50150电气装置安装工程电气设备交接验收试验标准 GB50169 电气装置安装工程接地装置施工与验收规X GB50172 电气装置安装工程盘、柜与二次回路结线施工与验收规X GB 50168电气装置安装工程:电缆线路施工与验收规X 额定电压26/35kV与以下电力电缆附件根本技术要求电缆终端头 国家电网公司国家电网安监[2005]83号《国家电网公司电力安全工作规程〔电力线路局部、变电所与发电厂局部〕》 某某省电力公司苏电安[2003]1894号《供电企业危险点分析与预控措施》 3 人员要求 现场所有工作人员〔含辅助人员〕的身体状况、精神状态应良好。所有作业人员必须具备必要的电气知识，根本掌握本专业作业技能与《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格。 工作负责人 工作负责人必须经公司批准；技能至少达到配电专业中级工与以上水平〔或同等技能〕。 组织人员、车辆、施工器材进入施工现场； 监视工作班成员在工作过程中遵守《电业安全工作规程》； 对施工现场的安全措施、作业环境负责检查； 工作完毕，负责全面检查并确认工作完毕后汇报调度作业完毕； 按规定要求进展填写作业记录并交有关部门存档；
220kV线路停电更换架空地线作业指导书 一、引言 本指导书旨在为220kV线路停电更换架空地线作业提供详细指导。架空地线是电力线路的重要组成部分，其作用是提供电力线路的保护和接地功能。在线路运行过程中，由于各种原因，架空地线可能需要进行更换。本指导书将从作业准备、安全措施、作业步骤等方面进行详细说明，以确保作业的安全和顺利进行。 二、作业准备 1. 作业计划：制定详细的作业计划，包括作业时间、地点、人员安排等内容。 确保作业过程中的协调和顺利进行。 2. 物资准备：准备所需的架空地线、工具、设备等物资，确保其质量和数量满 足作业需求。 3. 人员培训：对参与作业的人员进行必要的培训，包括安全操作规程、作业流 程等内容，确保其具备相关技能和知识。 三、安全措施 1. 作业区域隔离：在作业现场周围设置明显的隔离标志，确保无关人员不进入 作业区域。 2. 作业人员防护：作业人员应佩戴符合国家标准的个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。 3. 电力停电：在进行架空地线更换作业前，必须确保线路停电，以避免电击事 故的发生。 4. 作业现场清理：在作业完成后，及时清理作业现场，确保无杂物和危险隐患。
四、作业步骤 1. 线路停电：按照工作票的要求，对线路进行停电操作，确保作业安全进行。 2. 架空地线拆除：使用合适的工具和设备，拆除原有的架空地线。在拆除过程中，注意保护线路设备，避免损坏。 3. 架空地线安装：按照设计要求，将新的架空地线进行安装。确保安装位置准确、牢固可靠。 4. 接地处理：对新安装的架空地线进行接地处理，确保接地电阻符合要求。 5. 线路恢复供电：在完成架空地线更换作业后，按照工作票的要求，进行线路的恢复供电。 五、注意事项 1. 作业期间，严禁吸烟、使用明火等可能引发火灾的行为。 2. 作业人员应保持清醒，严禁酒后作业。 3. 在作业过程中，严格按照操作规程进行，不得擅自改变作业步骤。 4. 如遇恶劣天气或其他不可抗力因素，应及时中止作业，并采取相应的安全措施。 5. 作业完成后，应进行作业记录和总结，以便日后的参考和改进。 六、总结 本指导书详细介绍了220kV线路停电更换架空地线的作业指导。在进行此类作业时，必须严格按照相关规定和安全措施进行，确保作业的安全和顺利进行。作业人员应具备相关技能和知识，并在作业前进行必要的准备工作。通过本指导书的指导，相信能够帮助作业人员顺利完成架空地线更换作业，确保线路的正常运行和供电安全。
某35KV供电工程35Kv架空电力线路作业指导书施工作业指导书 工程名称 35kV线路适用工序线路测量及基础分坑 检测工具材料及规格标准及规范 110,500kV架空电力线路施工及验收规范GBJ233,90 1、施工测量使用的经纬仪其最小读数不应大于1′;测量用的仪器及量具在 使用前必须进行检查，误差超标的严禁使用; 作 2、线路测量时，以设计勘测钉立的两相邻直线桩为基准，其横线路方向偏差 不大于50mm; 业 3、当采用经纬仪视距法复测距离时，顺线路方向两相邻杆塔中心桩间的距离 与设计值的偏差不大于设计档距的1,;转角桩的角度值采用方向法复测时，对标 设计值的偏差不大于1′30″ ; 4、当采用百米绳、钢卷尺及直线量距时，两次测值不得超过1‰。准 方 1、线路测量采用经纬仪、皮尺、百米绳进行，应尽量满足设计要求;杆塔基 础施工前必须对线路断面认真复测，其复测数据偏差应按作业标准内容进行; 2、基础分坑采用经纬仪、钢卷尺、皮尺，严格按杆塔基础分坑图的数字尺寸法进行; 3、全线路所有杆塔施工测量时，应根据杆塔中心桩及分坑中心桩位置钉出前、 后、左、右控制桩，以便施工及质量检查复核中心桩位置;所打桩应牢固，且桩中心打点(钉子);
及 4、凡施工测量数据与设计数据误差超过作业标准，无法满足设计及标准，一 律待查明原因、核实无误后方准施工。 要 求 交底人接受人 施工作业指导书 工程名称 35kV线路适用工序杆塔基础施工检测工具经纬仪、钢卷尺、吊线锤材料及规格标准及规范 110,500kV架空电力线路施工及验收规范GBJ233,90 1、铁塔基础符合下列规定时方可组立铁塔:(1)、经中间检查验收合格;(2)、作混凝土的强度应符合下列规定:A、分解组塔时为设计强度的70,;B、整体立塔时为设计强度的100,; 业 2、铁塔组立后，各相邻节点间主材弯曲不得超过 1/750。 3、螺栓与构件面应垂直，连接应紧密牢固。螺栓贯穿方向应符合如下规定:标水平方向由内向外，垂直方向由下向上。各构件间若有空隙时，应加相应厚度的垫片。准 4、各连接螺栓规格(mm)的紧固扭矩值(N?m)应符合下列的规定: 螺栓规格—力矩值 M12—40 M16— 80 M20—100 M24—250 1、铁塔组立施工严格按施工技术措施执行; 方 2、铁塔组立时，螺杆与构件面应垂直，螺栓头平面与构件间不应有空隙; 螺母拧紧后，螺杆露出螺母长度:对单母不应小于两个螺距，对双螺母可与螺母相平，必须加垫者，每端不宜超过两个垫片。法 3、部件组装有困难时应查明原因，严禁强行组装;个别螺丝孔需扩孔时，扩孔部分不应超过3mm，当扩孔超过3mm时，应先堵焊再重新打孔，并应进行防锈处理，严禁用气割进行扩孔或烧孔。及 4、铁塔螺栓在组立结束时必须全部紧固一次，架线后还应复紧一遍，复检扭距合格后，普通螺栓应打冲，以防螺
