编号：SM/X07—001 配电线路更换导线标准化作业指导书
编制单位：审批单位：
编写：生技部：
审核：安监部：
批准：总工（副总):
作业负责人:
计划作业日期年月日时至年月日时
实际作业日期年月日时至年月日时
1 适用范围
本作业指导书用于10KV 配电线路伐树工作。
2 引用标准
2。1 国家电网安监[2005]83号电力安全工作规程（电力线路部分)
2.2 国家电网安监［2005]145号电力生产事故调查规程
2.3 国家电网总[2003］407号安全生产工作规定
2.4《国家电网公司电力建设安全工作规程》（架空电力线路部分)（试行）
2。5 DL/T741-2001《架空送电线路运行规程》
2。6 GBJ 232《10KV及以下架空配电线路施工及验收规范》
2。7 DL/T499—2001《农村低压电力技术规程》
2。8 DL/T477/2001《农村低压电气安全规程》
3 标准化作业流程图
4、勘察单
现场勘察单
5、工序、工艺卡（一）
6、工器具、材料准备
工器具指导卡
确认人:
材料指导卡
7、执行情况评估表
指导书执行情况评估表

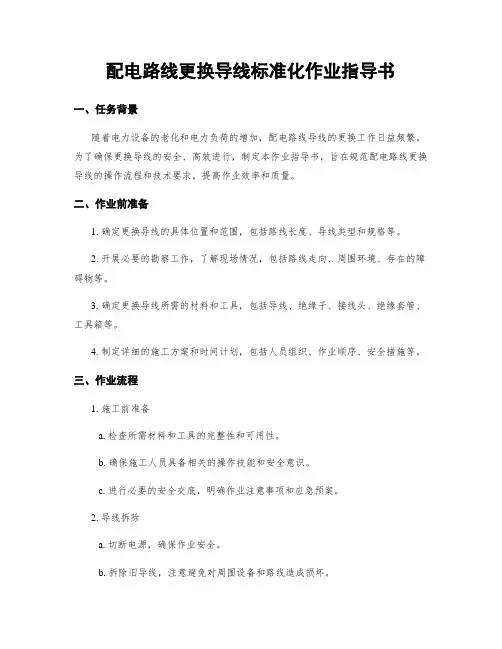

配电路线更换导线标准化作业指导书 一、任务背景 随着电力设备的老化和电力负荷的增加，配电路线导线的更换工作日益频繁。为了确保更换导线的安全、高效进行，制定本作业指导书，旨在规范配电路线更换导线的操作流程和技术要求，提高作业效率和质量。 二、作业前准备 1. 确定更换导线的具体位置和范围，包括路线长度、导线类型和规格等。 2. 开展必要的勘察工作，了解现场情况，包括路线走向、周围环境、存在的障碍物等。 3. 确定更换导线所需的材料和工具，包括导线、绝缘子、接线头、绝缘套管、工具箱等。 4. 制定详细的施工方案和时间计划，包括人员组织、作业顺序、安全措施等。 三、作业流程 1. 施工前准备 a. 检查所需材料和工具的完整性和可用性。 b. 确保施工人员具备相关的操作技能和安全意识。 c. 进行必要的安全交底，明确作业注意事项和应急预案。 2. 导线拆除 a. 切断电源，确保作业安全。 b. 拆除旧导线，注意避免对周围设备和路线造成损坏。
c. 清理拆除导线产生的垃圾和杂物，保持作业区域整洁。 3. 导线安装 a. 按照设计要求，将新导线逐段安装到支架或者绝缘子上。 b. 注意导线的拉力和张力控制，确保安装坚固和合理的张力。 c. 安装绝缘子和绝缘套管，保证导线与支架或者设备之间的绝缘。 4. 导线接地 a. 按照规范要求，对导线进行接地处理，确保系统的安全运行。 b. 检查接地装置的可靠性和接地电阻的合格性。 5. 导线连接 a. 根据路线图纸和设计要求，将导线与接线头连接。 b. 确保连接坚固可靠，防止接触不良和松动现象。 6. 系统测试 a. 进行导线更换后的系统测试，包括电阻测试、绝缘测试和负荷测试等。 b. 确保系统运行正常，符合设计要求和安全标准。 7. 完工验收 a. 对更换导线的施工质量进行全面检查和验收。 b. 确认施工符合相关标准和要求，不存在安全隐患。 四、安全注意事项 1. 施工人员必须穿戴符合要求的个人防护装备，包括安全帽、绝缘手套、绝缘鞋等。
配电线路更换导线标准化作业指导书
配电线路更换导线标准化作业指导书 编写年月日审核年月日批准年月日作业负责人： 作业日期：年月日时至年月日时××供电局××供电所 施工前三查 √序号内容备注 1 查人员思想、精神面貌有无妨碍施工的表现 2 查现场安全措施是否正确完备并严格执行到位 3 查安全工器具是否齐备并经校验合格 危险点分析 1 可能发生触电伤害 2 可能发生误操作 3 可能发生高处坠落 4 可能发生坠物伤人
5 可能发生机械伤害 6 可能发生跑线伤人 7 可能发生倒杆伤人 采取的安全措施 √序号内容备注 1 认真进行现场勘察，确保作业范围内无外来电源 2 停送电操作时应加强监护，必要时增设第二监护人 3 必须在永久性制作完毕后才能进行紧线工作 4 紧线时杆上工作人员应站在导线外侧 5 应尽力使导线在收放过程中受力均匀 6 导线截面大于50mm2以上且距离在5档以上时，应使用滑车进行撤线和紧线。 配电线路更换导线标准化作业现场工具指导卡 序号名称准备数量实际回收数量备注 1 10KV绝缘拉杆1副 2 10KV验电器1只 3 0、4KV验电器1只 4 高压接地线2组
5 安全带若干 6 登高板若干 7 绝缘手套2副 8 安全遮栏2组 9 警告、标志牌6块 10 大剪子2把 11 传递绳6条 12 螺丝松动液2桶 13 紧线器4只 配电线路更换导线标准化作业现场材料指导卡 序号名称准备数量实际回收数量拆下旧料数量备注 1 架空线若干 配电线路更换导线标准化作业指导书 执行项目详细内容备注 工作任务（）更换导线 作业时间年月日时分至年月日时分 查阅图纸现场勘测由工作负责人、供电所技安员等人到现场实地查勘，填写现场查勘记录，掌握现场情况及交叉跨越情况，根据作业的性质、工程量制定“施工三措”（应报批）、确定施工方案，提出施工质量要求和危险点
更换10kV及以下配电线路的导线现场作业指导书 作业地点作业指导书编号Q/CXZD-1-ZH.PD-04.1-2011 作业任务作业开始时间作业结束时间 作业准 备 人员5人及以上。 资料配网主接线图。 测试设备及 器具 验电器（0.4kV、10kV）、信号发生器（0.4kV、10kV）、接地线（多组）、绝缘操作杆、绝缘 手套、绝缘靴、紧线器（带头卡）、安全带、临时拉线、地锚钎、带绳、大锤、个人工器具、 登高工具、急救包、望远镜，照相机、接地电阻仪、兆欧表、个人保安线等。 材料根据作业任务情况配置材料 作业文件作业管控措施表、现场勘察记录、停电申请书、工作票等。 序号班前会交代内容完成打“√” 1 工作负责人带领全体工作人员进入工作地点 2 检查工作班人员身体、精神状态良好 3 宣读工作票，安排布置现场安全措施，指明带电部位 4 宣读作业指导书，重点强调风险分析评估以及工序、工艺标准和质量要求 5 工作负责人带领工作班人员检查、核实现场所做的安全措施，并指明带电部位 6 听清工作负责人交待后工作班人员签名： 7 工作负责人核实安全措施完善后下达开工命令开工时间：年月日时分 序号作业步骤现场作业工序、工艺标准和质量要求 已执行 打“√” 作业中发生异常现 象及控制措施 8 登杆前检 查 1、核对停电线路名称、双重编号及位置； 2、检查确认电杆、杆基和拉线完好； 3、检查登高工器具。 9 验电1、对相应电压等级的验电器进行自检 2、用相应电压等级的信号发生器对验电器进行检验，确认验电器良好； 3、用验电器对三相导线进行验电、确认导线无电压； 4、用信号发生器对验电器进行复验，确认验电器良好。 10 装设接地 线 1、在电杆附近安装接地体，并用接地电阻仪实测接地电阻，采用加桩 或注盐水方式，必须使临时接地体的接地电阻达到30欧姆以下； 2、将接地线的接地端可靠连接于临时接地体； 3、将接地线的导体端可靠装设于停电线路的三相（或四线制）导线上； 11 拆除旧导 线 1、拆除直线杆的绑扎线； 2、将紧线器固定在横担的合适位置，用紧线器将导线卡牢，收紧紧线 器，使导线受力，拆除线头； 3、在拆除的线头上绑好牵引绳，缓慢松紧线器，控制好牵引绳，将导 线缓慢放落地面，“禁止采用突然开断导线”的施工方法。 倒杆：严禁用突然 剪断导线法撤除 旧导线。 12 展放导线1、导线在展放过程中，对已展放的导线应进行外观检查，不应发生磨 伤、断股、扭曲、金钩、断头等现象； 2、钢芯铝绞线、钢芯铝合金绞线损伤截面积小于导电部分截面积的 5%，且强度损失小于4%的可不作补修，但大于上述值要进行如下修补： 2.1因损伤导致强度损失不超过总拉断力的5%时以缠绕或修补预绞丝 铝合金绞线导线； 2.2在同一处损伤程度损失超过总拉断力的5%，但不超过17%时，以补 修管补修钢芯铝绞线导线 2.3损伤导致强度损失不超过总拉断力的5%，且截面积损伤又不超过导 电部分总截面积的7%时，以缠绕或修补预绞丝钢芯铝合金绞线导线； 2.4在同一处损伤的强度损失已超过总拉断力的5%但不足17%，且以补 修管补修截面积损伤也不超过导电部分总截面积的25%。 2.5钢芯铝绞线、钢芯铝合金绞线损伤截面积大于导电部分截面积的 防止导线相序搭 错
四川省水电集团屏山电力公司 400V线路导线架设（更换） 标准化作业指导书 I
前言 本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合江苏省电力公司的实际情况而制定。本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是： 10kV架空线路全线检修标准化作业指导书 10kV电缆线路全线检修标准化作业指导书 400V线路导线架设(更换)标准化作业指导书 10kV铁塔（钢管塔）组立标准化作业指导书 10kV单相配电变压器安装标准化作业指导书 10kV线路环网柜安装（更换）标准化作业指导书 10kV交联电缆敷设（更换）标准化作业指导书 10kV电缆分支箱更换标准化作业指导书 10kV带电T接用户标准化作业指导书 本标准的编写格式和规则符合GB/T 1.1《标准化工作导则第1部分：标准的结构和编写规则》及DL/T 600-2001《电力行业标准编写基本规定》的要求。 本标准附录A为规范性附录。 本标准由江苏省电力公司生产技术部提出并解释。 本标准由江苏省电力公司生产技术部归口。 本标准起草单位：江苏省电力公司生产技术部、淮安供电公司。 本标准主要起草人：王洪波、潘朝贤、许明生、汪国卫 II
400V架空导线架设(更换)标准化作业指导书 1 范围 本标准规定了400V架空导线架设(更换)标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求、检修维护记录表等。 本作业指导书适用屏山县电力系统400/220V线路架设（更换）导线。 2 引用文件 下列标准及技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。本作业指导书出版时，所有版本均为有效。所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。 DL/T 499 《农村低压电力技术规程》 国家电网公司国家电网安监［2005］83号《电力安全工作规程（电力线路部分）（试行）》及编制说明 3 人员要求 现场所有工作人员（含辅助人员）的身体状况、精神状态应良好。所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《电业安全工作规程》的相关知识，并经《电业安全工作规程》考试合格。 3.1工作负责人 3.1.1工作负责人必须经公司批准；技能至少达到配电专业中级工及以上水平（或同等技能）。 3.1.2组织人员、车辆、施工器材进入施工现场； 3.1.3监督工作班成员在工作过程中遵守《电业安全工作规程》； 3.1.4对施工现场的安全措施、作业环境负责检查； 3.1.5工作结束，负责全面检查并确认工作结束后汇报调度作业结束； 3.1.6按规定要求进行填写作业记录并交有关部门存档； 3.1.7对未能按规定的安全、质量、计划时间要求完成施工任务负有第一责任。 3.2工作人员 3.2.1技能至少达到配电专业初级工及以上水平（或同等技能）。 3.2.2做好安装过程中规定的自检、互检工作，服从工作负责人的指挥，按质按量完成工作任务。 3.2.3对本人负责的安装任务未能按质按量完成负有直接责任。 3.2.4对工作中的质量、安全要求具有相互监督、检查的权利和义务。 3.3作业辅助人员 作业辅助人员必须经过安全教育，并告之其现场危险点，对其进行安全措施、作业范围、安全注意事项等方面施教后方可参加工作。 4 危险点预控 1
停电更换导线间隔棒标准化作业指导书 19.1适用范围 本指导书适用于500kV交流及±500kV直流架空输电线路上用专用工具停电更换导线间隔棒的作业。 19.2规范性引用文件 下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。凡是注明日期的引用文件，其随后所有修改单或修订版本均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本作业指导书。 GBJ 233—1990 110～500kV架空电力线路施工及验收规范DL 409—1991 电业安全工作规程(电力线路部分) DL/T 741—2001 架空送电线路运行规程 Q/CSG1 0005-2004 电气工作票技术规范(线路部分) 19.3作业人员要求 作业人员要求 序内容备注熟悉《电业安全工作规程》（线路部分），并经 1 考试合格。 具备500kV线路更换导线间隔棒检修方面的 2 技能。 3 作业人员通过职业技能鉴定，并取得登高架设
作业特种作业操作证。 4 作业人员应精神状态良好，无妨碍工作病症。 5 穿戴合格劳动保护服装，作业人员个人安全用 具齐全。 19.4作业人员组织 作业人员组织 序人员分工人数备注 1 工作负责人 1 2 塔上作业人员 1 3 地面作业人员 2 19.5工具材料 工具材料 序名称型号单 位 数 量 备注 1 导线接地线500kV 组 1 2 绝缘手套500kV 双 1 3 绝缘绳500kV 条 1 4 绳套Φ12 条 1 5 单轮滑车0.5T 个 1 6 传递绳Φ12×80m— 120m 条 1 视塔高选配 7 胶套节 2 10-15CM
输电线路更换导线作业指导书 一、引言 输电线路是电力系统中的重要组成部分，承载着电能的传输和分配任务。然而，随着时间的推移，线路导线会受到氧化、腐蚀、老化等因素的影响，导致线路性能下降甚至出现故障。因此，对于输电线路的更换导线作业具有重要意义。本指导书旨在提供详细的操作步骤和注意事项，以确保更换导线作业的安全和高效进行。 二、作业前准备 1. 安全评估：在进行任何作业前，必须进行详细的安全评估，包括对工作区域、设备和人员的风险评估。确保所有参与作业的人员都了解并遵守相关安全规定和程序。 2. 材料准备：准备好所需的导线、绝缘子、接线夹、绝缘套管等材料，确保其 符合设计和规范要求。 3. 工具准备：准备好所需的工具，如剥线钳、扳手、螺丝刀、绝缘胶带等，以 便进行线路更换导线作业。 三、更换导线作业步骤 1. 断电操作：在进行线路更换导线作业前，必须先进行断电操作，确保作业过 程中的安全。按照电力系统的操作规程和要求，对相关设备进行断电操作，并采取必要的安全措施，如挂上明显的警示标志。 2. 拆除旧导线：使用合适的工具和设备，拆除旧导线。注意避免对其他线路和 设备造成损坏。 3. 安装新导线：根据设计要求，将新导线安装到相应位置。确保导线安装牢固、接触良好，并符合设计和规范要求。
4. 安装绝缘子和接线夹：根据导线的类型和规格，选择合适的绝缘子和接线夹，并按照要求进行安装。注意绝缘子和接线夹的正确位置和固定方式。 5. 连接导线：使用合适的接线夹和工具，将导线连接起来。确保连接牢固、接 触良好，并进行必要的绝缘处理。 6. 绝缘套管安装：根据需要，在导线连接处安装绝缘套管，以提供额外的绝缘 保护。确保绝缘套管的长度和安装位置符合要求。 7. 检查和测试：完成导线更换后，进行必要的检查和测试，确保线路的安全和 正常运行。包括检查导线的接触情况、绝缘性能和电阻等参数。 8. 还原操作：在确认线路更换导线作业完成后，进行必要的还原操作，包括恢 复电力供应、清理工作现场和移除警示标志等。 四、注意事项 1. 安全第一：在进行线路更换导线作业过程中，安全始终是最重要的。确保所 有作业人员都具备必要的安全意识和技能，并严格遵守相关安全规定和程序。 2. 遵循设计和规范要求：在进行线路更换导线作业时，必须遵循设计和规范要求，包括导线类型、规格、安装位置和固定方式等。 3. 注意线路负荷：在进行线路更换导线作业前，必须对线路负荷进行评估，并 采取必要的措施，以确保作业过程中不会对电力供应造成影响。 4. 注意天气条件：线路更换导线作业可能需要在不同的天气条件下进行，如高温、低温、风雨等。在选择作业时间和采取必要的防护措施时，应考虑天气因素。 5. 做好记录和报告：在线路更换导线作业完成后，应及时做好相关记录和报告，包括作业过程中的安全问题和发现的异常情况等。 五、总结
输电线路更换导线作业指导书 一、任务概述 输电线路更换导线作业是指对现有输电线路中老化、损坏或需要升级的导线进 行更换的工作。本指导书旨在提供详细的作业指导，确保更换导线作业的安全、高效进行。 二、作业前准备 1. 确定更换导线的具体位置和范围，并进行详细的勘测和测量工作。 2. 根据勘测结果，制定详细的施工方案，包括作业时间、人员配备、材料准备、设备选型等。 3. 联系相关部门，确保作业期间的输电线路停电安排，并通知相关用户。 4. 检查作业现场的安全设施和防护措施，确保符合相关规定。 5. 配备必要的个人防护装备，如安全帽、安全鞋、安全绳等。 三、作业步骤 1. 施工前的准备工作 a. 建立现场指挥部，明确各人员职责和作业流程。 b. 检查所需材料和设备的数量和质量，并进行登记备案。 c. 对作业现场进行清理，确保无障碍物和安全隐患。 d. 进行安全讲解和技术培训，确保所有参与人员了解作业流程和安全注意事项。 2. 导线割线
a. 根据施工方案确定割线点，并在导线上进行标记。 b. 使用合适的工具和设备，如割线器、绝缘手套等，进行导线的割线工作。 c. 确保割线过程中不损坏其他线路和设备，保持良好的工作秩序和安全距离。 3. 导线拆除 a. 根据施工方案，确定导线拆除的顺序和方法。 b. 使用合适的工具和设备，如拆线器、绝缘手套等，进行导线的拆除工作。 c. 拆除过程中要注意保护其他线路和设备，避免二次损坏。 4. 导线安装 a. 根据施工方案，确定导线安装的位置和方法。 b. 使用合适的工具和设备，如导线夹具、绝缘手套等，进行导线的安装工作。 c. 安装过程中要确保导线的牢固性和正确性，避免出现松动或接触不良的情况。 5. 导线接头处理 a. 根据施工方案，确定导线接头的位置和方法。 b. 使用合适的工具和设备，如接头夹具、绝缘套管等，进行导线接头的处理 工作。 c. 处理过程中要确保接头的可靠性和绝缘性，避免出现接触不良或漏电的情况。 6. 导线接地处理 a. 根据施工方案，确定导线接地的位置和方法。
更换10KV配电路线绝缘导线作业指导书 随着社会的不断发展和人们对电力需求的增加，10KV配电路线的绝缘导线起到了至关重要的作用。然而，长期使用后的绝缘导线会浮现老化、破损等问题，给电力供应带来潜在的安全隐患。因此，更换10KV配电路线绝缘导线成为一项必要的工作。本文将从准备工作、操作步骤和安全注意事项三个方面进行论述。 一、准备工作 在更换10KV配电路线绝缘导线之前，必须进行充分的准备工作。首先，需要组织专业人员进行路线的勘测和评估，确定绝缘导线的更换需求和范围。其次，要准备好所需的材料和工具，包括绝缘导线、绝缘接头、绝缘胶带、绝缘剥线钳等。同时，要检查所使用的材料和工具的质量和性能是否符合要求，确保施工的顺利进行。 二、操作步骤 1. 断电检查：在更换绝缘导线之前，必须先切断电源。由专业人员进行断电检查，确保路线中没有电流存在，避免发生电击事故。 2. 拆除旧导线：使用绝缘剥线钳将旧导线的绝缘层剥离，然后将旧导线从支架或者绝缘子上取下。在拆除过程中，要注意保护好其他路线和设备，避免造成二次事故。 3. 安装新导线：将新的绝缘导线固定在支架或者绝缘子上，并使用绝缘接头连接导线。在安装过程中，要保证导线的坚固性和稳定性，避免浮现松动或者脱落的情况。 4. 绝缘处理：使用绝缘胶带对连接处进行绝缘处理，确保导线的绝缘性能。绝缘胶带要密切贴合，并进行适当的覆盖，以防止水分和灰尘的侵入。
5. 检测和测试：在更换绝缘导线完成后，要进行必要的检测和测试工作，确保路线的正常运行。可以使用绝缘电阻测试仪对导线的绝缘性能进行检测，以及使用电流表和电压表对路线的电流和电压进行测量。 三、安全注意事项 1. 严格遵守操作规程：在进行更换10KV配电路线绝缘导线的作业过程中，必须严格遵守相关的操作规程和安全操作规定，确保施工的安全性和质量。 2. 佩戴个人防护装备：在进行施工作业时，必须佩戴好个人防护装备，包括绝缘手套、绝缘鞋、安全帽等，以防止电击和其他意外伤害的发生。 3. 注意路线周围环境：在进行施工作业时，要注意路线周围的环境情况，避免施工过程中对周围设备和人员造成影响或者伤害。 4. 定期检查和维护：更换绝缘导线后，要定期进行检查和维护工作，及时发现和处理路线的问题，确保路线的正常运行和安全性。 总之，更换10KV配电路线绝缘导线是一项重要的工作，需要进行充分的准备工作，按照操作步骤进行施工，并注意安全事项。惟独在专业人员的指导下，严格遵守操作规程，才干确保施工的安全性和质量，保障电力供应的可靠性和稳定性。
输电线路更换导线作业指导书 一、作业目的及背景 输电线路是电力系统中的重要组成部分，导线作为输电线路的核心部件，直接 影响着输电线路的安全运行和电力传输效率。随着电力系统的发展和技术的进步，旧有的导线可能存在老化、损坏或技术性能不达标等问题，需要进行更换导线的作业。本作业指导书旨在提供详细的作业指导，确保输电线路更换导线作业的顺利进行，保障电力系统的稳定运行。 二、作业准备 1. 了解输电线路情况：包括线路长度、线路类型、导线型号、导线故障情况等。 2. 确定更换导线的原因：例如老化、损坏、技术性能不达标等。 3. 确定更换导线的计划和时间：根据电力系统的运行情况和维护计划，确定更 换导线的具体时间和作业计划。 4. 准备所需材料和设备：根据导线更换的具体要求，准备好所需的导线、绝缘子、连接件、工具等。 5. 安排作业人员：根据作业的复杂程度和工期要求，合理安排作业人员，并确 保其具备相关技能和经验。 三、作业步骤 1. 施工前准备： a. 制定施工计划：根据导线更换的具体要求和线路情况，制定详细的施工计划，包括施工时间、作业顺序、作业区域划分等。
b. 安全措施：明确作业现场的安全要求，包括安全防护措施、作业人员的安 全培训和安全意识提醒等。 c. 现场勘察：对作业区域进行现场勘察，了解地形地貌、周边环境等，确保 施工的顺利进行。 d. 材料准备：检查所需材料和设备的完整性和准备情况，确保施工所需的导线、绝缘子、连接件等一切准备就绪。 2. 施工作业： a. 导线拆除：根据施工计划和作业顺序，先拆除旧有的导线，注意安全操作，避免对周边设备和人员造成伤害。 b. 安装新导线：根据导线的型号和规格，进行新导线的安装，确保导线的牢 固性和连接的可靠性。 c. 绝缘子更换：根据需要，对绝缘子进行更换，确保绝缘子的完好性和绝缘 性能。 d. 连接件安装：根据导线的连接要求，进行连接件的安装，确保连接的可靠 性和电气性能。 e. 导线张紧：根据导线的张力要求，进行导线的张紧调整，确保导线的合理 张力和导线的垂直度。 f. 导线固定：根据导线的固定要求，进行导线的固定，确保导线的位置稳定 和安全可靠。 g. 安全检查：在作业完成后，进行安全检查，确保作业现场的安全和设备的 正常运行。 3. 施工后清理：
更换导线作业指导书 导线是电力传输和分配系统中不可或缺的组成部分，经过长时间的运行，导线可能出现老化、损坏或者需要升级的情况。为了确保电力系统的安全和稳定运行，更换导线是必要的。本文将为大家提供一份更换导线的作业指导书，以便工作人员能够按照规范和安全要求进行操作。 一、作业前准备 1. 确定更换导线的目的和范围，包括导线类型、规格和长度等。 2. 评估更换导线的风险，并制定相应的安全措施和应急预案。 3. 准备必要的工具和设备，如绝缘手套、安全带、绝缘杆等。 二、作业操作步骤 1. 断电：在更换导线之前，确保相关设备已经断电，并采取必要的措施防止误操作导致电击事故。 2. 拆除旧导线：根据实际情况，使用合适的工具和设备拆除旧导线，并妥善处理废弃的导线。 3. 安装新导线：根据导线规格和长度，正确安装新导线，并注意导线的绝缘和固定。 4. 连接导线：根据实际情况，采用合适的连接方式将新导线与电力设备连接起来，并确保连接牢固可靠。 5. 绝缘测试：在导线更换完成后，进行必要的绝缘测试，确保导线的绝缘性能符合要求。
6. 通电试验：在确保导线安装正确且绝缘良好的情况下，进行通电试验，检查导线的电气性能和运行状态。 三、安全注意事项 1. 严格遵守操作规程和安全操作规范，确保作业人员的人身安全。 2. 在作业过程中，严禁使用损坏的工具和设备，如有发现应及时更换或修复。 3. 作业人员应佩戴符合标准的个人防护装备，如绝缘手套、安全带等。 4. 在作业现场设置明显的安全警示标志，并采取必要的隔离措施，确保周围人员的安全。 5. 严禁在电力设备附近吸烟或使用明火，防止引发火灾事故。 6. 如遇恶劣天气或其他不可抗力情况，应暂停作业并采取相应的安全措施。 四、作业结束 1. 完成导线更换后，对作业现场进行清理，确保不留下任何杂物和危险物品。 2. 检查新导线的安装质量和绝缘性能，确保符合要求。 3. 撤除安全警示标志和隔离措施，恢复正常电力供应。 4. 记录作业过程和结果，包括更换导线的时间、人员、设备等信息，以备日后参考和备案。 通过以上的作业指导书，可以使工作人员在更换导线时有条不紊地进行操作，确保作业的安全和效率。然而，由于每个电力系统的具体情况各不相同，因此在实际操作中，还需要根据实际情况进行具体的调整和补充。最重要的是，无论是在作业前的准备还是在作业过程中，都要始终将安全放在首位，确保作业人员的人身安全和电力系统的正常运行。
停电更换导、地线作业指导书 1作业条件： 本项作业应在晴好的天气下进行。风力大于5级、雷、雨、雪、雾等恶劣天气时，严禁作业。 2使用工器具及材料 3 作业人员人数由各自施工单位合理安排，设总指挥1名，安全员1名，每个作业点应设负责人1名。 4安全注意事项及危险点控制措施 4.1安全注意事项 4.1.1工作前必须严格执行停电申请手续，经批准后严格按规程要求执行验电和挂接地线。 4.1.2放线时通信必须迅速、清晰、畅通。严禁在无通信联络及视线不清的情况下放线。
4.1.3放线滑车使用前应进行外观检查；带有开门装置的放线滑车，必须有关门保险。 4.1.4作业人员不得站在线圈内操作。线盘或线圈接近放完时，应减慢牵引速度。 4.1.5导线、地线被障碍物卡住时，作业人员必须站在线的外侧，并应用工具处理，不得直接用手推拉。 4.1.6穿越滑车的引绳应根据导线、地线规格选用；引绳与接头的连接应牢固。穿越时，施工人员不得站在导线、地线的垂直下方。 4.1.7滑车卡线时，必须立即停机处理。 4.1.8作业点垂直下方不得有人。 4.1.9附件安装时，保护绳应栓在横担主材上，不得栓在绝缘子串上。 4.1.10在跨越电力线、铁路、公路或通航河流等线段杆塔上安装附件时，必须采取防止导线或地线坠落的后备保护措施。 4.1.11导线压接人员应持证作业。 4.1.12牵引放线的速度不宜过快，一般每分钟不超过20m为宜。 4.2危险点控制措施 5.1作业方法：人力及机械牵引放线法 5.2作业步骤及要求 5.2.1准备阶段 5.2.1.1接受工作任务，召开班前会。
5.2.1.2填写第一种工作票。 5.2.1.3履行工作票许可手续。 5.2.1.4施工方案及安全措施交底。 5.2.2实施阶段 5.2.2.1停电前，对需展放的导地线盘运至施工现场，布置现场施工机具等，并根据放、紧线措施，开挖牵引地锚坑（或打角桩）。 5.2.2.2对重要的交叉跨越，如铁路、公路、电力线等应提前与有关部门联系，并在对方协助下，搭设跨越架或采取其他安全措施。 5.2.2.3工作负责人在接到停电作业命令到达施工现场宣读工作票，交待施工安全措施及危险点控制措施，全体工作班成员在安全日志上签字，方可开始工作。 5.2.2.4根据《安规》中保证安全的技术措施要求，按规定在线路两端及工作地段进行验电，可靠接地。 5.2.2.5在耐张、转角或所换线档两端杆塔的受力反方向侧打好临时拉线。5.2.2.6拆除旧导地线线夹等金具，安装放线滑车，按施工方案松导、地线。 5.2.2.7新线展放。利用旧线拖新线的方法，采用人力及机械牵引放线或张力放线展放。 5.2.2.8导地线连接。采用液压方式连接。 5.2.2.9紧线，观测弧垂，当导地线的观测弧垂达到规定值后，立即划印并挂线。 5.2.2.10附件安装。将直线塔导地线恢复安装在线夹内，将防震锤、预绞丝等附件按设计要求安装好。 5.2.2.11跳线连接。 5.2.2.12复测检查导线相位是否与原相位一致。 5.2.2.13换线工作结束，拆除临时拉线及杆塔上的工具，清理现场。拆除线路及作业点两端的接地线，核实线路上确无工作班组作业后，清点人数，向调度汇报完工，恢复线路送电。 5.2.3作业结束阶段 5.2.3.1清理工器具。工作班成员撤离现场，装车、入库。 5.2.3.2填写施工记录
停电更换500千伏单根受损导线 作业指导书 适用范围 本指导书适用于河南省电力公司500kV输电线路。 2 相关引用标准： 下列文件中的条款通过本标准的引用而成为本标准，凡注明日期的文件，其随后的修订版均不适用本标准，凡不注明的引用文件，其最新版本适用于本标准。 《电业安全工作规程》（电力线路部分）DL409-91 《架空送电线路运行规程》DL/T741-2001 《110kV-500kV架空电力线路施工及验收规范》GBJ233-1990 《电力工人技术等级标准》 3 天气条件及作业现场要求 应在良好天气下进行，风力不大于5级。
4 作业人员 工作负责人1人（监护），塔上作业技工2人，液压工1人，地面作业技工2人，民工3-5人，共7-9人。要求熟悉电力生产的基本过程以及电力设备的原理及结构，掌握现行《电业安全工作规程》和工作现场的有关安全规定。工作负责人必须熟悉500kV 线路检修技能，并有5年以上检修经验，工作负责人在安监部门备案。 5 主要设备及工器具
参见附表A，具体材料应按实际情况安排，本处范例仅供参考： 基本技术数据：档距1# -2#塔：400m 2#-3#塔：450 m 海拔高度1# ：109 m 2# ：109.5 m 3# ：110 m 导线型号LGJ-300/40 1#-2#-3#塔间无接续管、补修管 塔型1#：ZB1-30 2#：ZM-33 3#：ZB2-30 导线平均张力21900N 破断力92220N 现场基本情况：塔位地处麦田，距2#塔大号侧170 m处跨越380V线路一条 6 作业程序及质量要求
7 危险点分析及作业安全注意事项 7.1 登塔平稳，手脚不乱。 7.2 安全带系在牢固部件上并且位置合理，便于作业。 7.3 只有在接地线挂妥后，方可进行下一步作业。 7.4 应在工作地段两端验电、挂接地线。凡有可能送电到停电线路的分支线也要验电、挂接地线。 7.5 验电、挂接地线时须有专人监护，操作人员戴绝缘手套，使用绝缘棒，人体不得碰触接地线。 7.6 挂接地线，应先接接地端，后接导线端。接地线连接要可靠，不准缠绕。
输电线路更换导线作业指导书 1 目的 规输电线路更换导线的作业方法，提高施工质量，保证局部更换导线的施工安全。 2 适用围 适用于各类电压等级输电线路局部更换导线施工作业。 3 引用标准 下列标准所包含的条文，通过引用而构成本作业指导书的条文。本书出版时，所示版本均为有效。所有标准都会被修订，使用本书的各方，应探讨使用下列标准最新版本的可能性。 DL/T741一2001 《架空送电线路运行规程》 DL一409一91 《电业安全工作规程》（电力线路部分） GBJ一233一90 《110 一500kv 架空电力线路施工及验收规》 SD165一87 《电力建设施工机具设计基本要求》（输电线路施工机具篇） DL/T 5106一1999 《跨越电力线路架线施工规程》 SDJJS 2一87 《超高压架空输电线路力架线施工工艺导则（试行）》 GB/T2900.51一1998 《中华人民国国家标准电工术语架空线路》 4 支持性文件 《架空送电线路施工手册》 《电力线路工程技术标准规程应用手册》 《供电企业技术标准实用全书》 《高压送电线路架线施工技术措施》 《架空线路施工检修现场规程》 5 技术术语 5.1 力放线 使用力机，使导线在展放中承受一定的力，在空中牵引。 5.2 耐段 输电线路中两相邻耐杆塔之间所包含的线路段。 5.3 弧垂 导线两悬点连线上的任意一点到架空导线间的垂直距离称该点弧垂。通常所说的弧垂是指与导线两悬点连线平行的架空导线切线间的垂直距离。 5.4 画印
5.5 锚线 将导线通过夹具及钢绳与地面锚桩或地锚连接，使用紧线器把力转移到细绳和地锚上的一种作业方法。 5.6 跨越架 跨越施工时在交叉跨越的地方所搭设的具有一定高度脚手架。 6 安全措施 6.1 对于需停电的作业 6.1.1 按电业工作规程规定正确填写和签发工作票。 6.1.2 按电业工作规程规定及时送交办理工作票。 6.1.3 按电业工作规程规定及时送交办理工作许可手续。 6.1.4 当线路停电后，应认真验明确无电压，并在工作地段两端挂设接地线后方可登杆作业。 6.2 放、紧线和撤线作业时应严防抽伤 6.2.1 放、紧线工作，应制定安全技术组织措施计划，并经局有关部门和总工程师批准。 6.2.2 撤线、放线、紧线作业，均应有专人统一指挥、统一信号。 6.2.3 使用的工器具必须合格，使用前必须有专人检查，无问题方可使用。开门滑车应将门钩扣牢固或用绑线绑牢，防止绳索滑脱。 6.2.4 交叉跨越各种线路、铁路、公路、河流时，放、撤线应时需要经有关部门同意的，应先取得主管部门同意，做好安全措施。如搭设好可靠的跨越架，路口设专人看守。 6.2.5 紧挂导线前应检查导线有无障碍物挂住。紧线时应检查接线管或接线头以及过滑轮、横担、树枝、房屋等有无卡住现象，如有，应用绳索或木棒处理。 6.2.6 紧线、撤线前应检查拉线、拉桩及杆根，必要时应加设临时拉线加固，主牵引绳与杆塔夹角不小于600 ，滑车必须绑牢。 6.2.7 严禁采取突然剪断导线的做法松线。地面作业人员不得跨在导线上或站在导线角侧，防止意外跑线时抽伤。 6.2.8 紧、撤线时杆塔上摘、挂导线作业人员的安全带必须绑在杆塔牢固构件上。 6.3 放、紧线和撤线工作中注意感应电和人身触电 6.3.1 放、撤线作业中下方有被跨越的电力线路，必须停电或搭设好越线架，架子一定要搭设牢固，搭架工作必须有专人指挥、检查，防止搭设的架子倾倒，造成人身触电和摔伤。 6.3.2 放、紧线过程中跨越架要有专人看守，防止导线被架子挂住或掉到架子外边，或滑到带电线路卜。 6.3.3 导线通过越线架时，必须用绝缘绳牵引，严禁用人带线头或抛扔钢丝绳的办法进行。
