段码液晶显示屏的驱动方式简述
北京中显电子有限公司
段码液晶显示屏采用静态驱动方式。所谓静态驱动，是指在所显示的像素电极和共用电极上，同时连续地施加驱动电压，直到显示时间结束。由于在显示时间内驱动电压一直保持，故称做静态驱动。下面以最常用的笔段式TN液晶显示屏为例进行说明。
笔段式TN液晶显示屏是通过段形显示像素实现显示的。段形显示像素是指显示像素为一个长棒形，也称笔段形。在数字显示时，常采用七段电极结构，即每位数由一个“8”字形公共电极和构成“8”字图案的七个段形电极组成，分别设置在两块基板上，如图1所示。
图1七段笔段式液晶显示屏的电极排列图每个笔段的驱动电压为AC 3～5V，频率有32Hz、167Hz、200Hz 几种，工作时在背电极（COM）上持续加上占空比为1／2的连续方波，在要显示的笔段上施加一个与背电极上的电压波形相位相反、幅值相等、频率相同的连续方波，则在被显示笔段上加有正、负交替的两倍于方波幅值的电压，它应大于液晶显示器件的阈值电压14h；而在不
需要显示的笔段上施加一个与背电极上的电压波形相位相同、幅值相等、频率相同的波形，则该笔段上不能形成电场，当然也就不能显示。图2所示是一个笔段电极的液晶显示屏驱动电路原理和波形图。

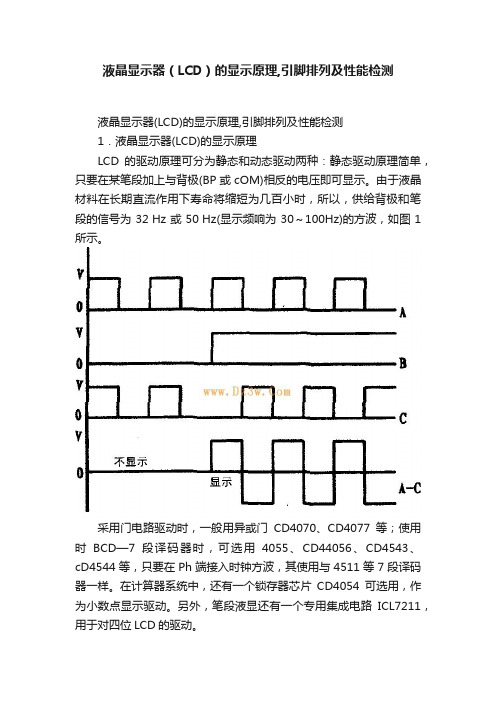

图2 一个笔段电极的液晶显示屏驱动电路原理和波形图图2（a）是一个异或门电路。输入端A是由振荡电路产生的方波振荡脉冲勺并且直接与液晶显示屏的COM端连接。输入端B可接入高、低（ON／OFF）电平，用于控制电极的亮与灭。异或门的输出端C接液晶显示屏的笔段端前电极（a、b、c、d、e、f或g端）。
从图2（b）所示的异或门真值表中可以得到液晶显示屏（LCD）两端的交流驱动波形，如图2（c）所示。可见，当字段上两个电极的电压相位相同时，两电极之间的电位差为零，该字段不显示；当此字段上两个电极的电压相位相反时，两电极之间的电位差为两倍幅值的方波电压，该字段呈现黑色。
液晶显示屏的驱动与LED的驱动有很大的不同。对于LED，在其两端加上恒定的导通或截止电压便可控制其亮或暗。而LCD，由于其两极不能加恒定的直流电压，因而给驱动带来复杂性。一般应在LCD 的公共极（一般为背极）加上恒定的交变方波信号，通过控制前极的电压变化而在LCD两极间产生所需的零电压或两倍幅值的交变电压以达到显示屏亮、灭的控制。
图3所示是七段液晶显示屏的电极配置和静态驱动电路图。七段共用一个背电极COM，前电极a、b、c、d、e、f、g互相独立，每段各加一个异或门进行驱动。
图3 七段液晶显示屏的电极配置和静态驱动电路图目前，市场上已有许多LCD驱动集成芯片，已可将多个LCD驱动电路集成到—起，使用起来十分方便。
笔段式静态驱动有这样两个特点：①各电极的驱动相互独立，互不影响；②在显示期间，驱动电压一直保持，使液晶充分驱动。因而静态驱动与下面介绍的动态驱动相比，具有对比度好、亮度高、响应
快等优点。静态驱动的缺点是每个笔段形电极需要一个控制元件，当显示数字的位数很多时，相应的驱动元件数和引线端子数就会太多，因而它的应用受到限制，只适合于位数很少的笔段电极显示。
注意：
对于液晶显示屏，必须注意以下几点：
（1）驱动液晶显示屏时，不宜施加直流电压，否则，会使液晶产生电解和电极老化，从而大大降低液晶显示屏的使用寿命，所以，液晶显示屏必须采用交流电压进行驱动，并且限定交流成分中的直流分量不大于几十毫伏。
（2）由于液晶在电场作用下光学性能的改变是依靠液晶作为弹性连续体的弹性变形，响应时间长，所以交变驱动电压的作用效果不取决于其峰值，在频率小于10＇ Hz隋况下，液晶透光率的改变只与外加电压的有效值有关。
（3）液晶单元是容性负载，液晶的电阻在大多数情况下可以忽略不计，是无极性的，即正压和负压的作用效果是一样的。
北京中显祝你研发愉快！
TFT LCD液晶显示器的驱动原理 我们针对feed through电压,以及二阶驱动的原理来做介绍.简单来说Feed through电压主要是由于面板上的寄生电容而产生的,而所谓三阶驱动的原理就是为了解决此一问题而发展出来的解决方式,不过我们这次只介绍二阶驱动,至于三阶驱动甚至是四阶驱动则留到下一次再介绍.在介绍feed through电压之前,我们先解释驱动系统中gate driver所送出波形的timing图. SVGA分辨率的二阶驱动波形 我们常见的1024*768分辨率的屏幕,就是我们通常称之为SVGA分辨率的屏幕.它的组成顾名思义就是以1024*768=786432个pixel来组成一个画面的数据.以液晶显示器来说,共需要1024*768*3个点(乘3是因为一个pixel需要蓝色,绿色,红色三个点来组成.)来显示一个画面.通常在面板的规划,把一个平面分成X-Y轴来说,在X轴上会有1024*3=3072列.这3072列就由8颗384输出channel的source driver 来负责推动.而在Y轴上,会有768行.这768行,就由3颗256输出channel的gate driver来负责驱动.图1就是SVGA分辨率的gate driver输出波形的timing图.图中gate 1 ~ 768分别代表着768个gate
driver的输出.以SVGA的分辨率,60Hz的画面更新频率来计算,一个frame的周期约为16.67 ms.对gate 1来说,它的启动时间周期一样为16.67ms.而在这16.67 ms之间,分别需要让gate 1 ~ 768共768条输出线,依序打开再关闭.所以分配到每条线打开的时间仅有16.67ms/768=21.7us而已.所以每一条gate d river打开的时间相对于整个frame是很短的,而在这短短的打开时间之内,source driver再将相对应的显示电极充电到所需的电压. 而所谓的二阶驱动就是指gate driver的输出电压仅有两种数值,一为打开电压,一为关闭电压.而对于common电压不变的驱动方式,不管何时何地,电压都是固定不动的.但是对于common电压变动的驱动方式,在每一个frame开始的第一条gate 1打开之前,就必须把电压改变一次.为什么要将这些输出电压的t iming介绍过一次呢?因为我们接下来要讨论的feed through电压,它的成因主要是因为面板上其它电压的变化,经由寄生电容或是储存电容,影响到显示电极电压的正确性.在LCD面板上主要的电压变化来源有3个,分别是gate driver电压变化,source driver电压变化,以及common电压变化.而这其中影响最大的就是gate driver电压变化(经由Cgd或是Cs),以及common电压变化(经由Clc或是Cs+Clc). Cs on common架构且common电压固定不动的feed through电压 我们刚才提到,造成有feed through电压的主因有两个.而在common电压固定不动的架构下,造成f eed through电压的主因就只有gate driver的电压变化了.在图2中,就是显示电极电压因为feed thro ugh电压影响,而造成电压变化的波形图.在图中,请注意到gate driver打开的时间,相对于每个frame 的时间比例是不正确的.在此我们是为了能仔细解释每个frame的动作,所以将gate driver打开的时间画的比较大.请记住,正确的gate driver打开时间是如同图1所示,需要在一个frame的时间内,依序将7
LED 常用芯片技术资料 1、列电子开关74HC595 （串并移位寄存器） 第14脚DATA ，串行数据输入口，显示数据由此进入，必须有时钟信号的配合才能移入。 第13脚EN ，使能口，当该引脚上为“1”时QA~QH口全部为“1”，为“0”时QA~QH的输出由输入的数据控制。第12脚STB ，锁存口，当输入的数据在传入寄存器后，只有供给一个锁存信号才能 将移入的数据送QA~QH口输出。 第11脚CLK ，时钟口，每一个时钟信号将移入一位数据到寄存器。 第10脚SCLR ，复位口，只要有复位信号，寄存器内移入的数据将清空，一般接VCC 。第9脚DOUT ，串行数据输出端，将数据传到下一个。第15、1~7脚，并行输出口也就是驱动输出口，驱动LED 。 2、译码器 74HC138 第1~3脚A 、B 、C ，二进制输入脚。第4~6脚片选信号控制，只有在4、5脚为“0”6脚为“1”时，才会被选通，输出受A 、B 、C 信号控制。其它任何组合方式将不被选通，且Y0~Y7输出全为“1”。
3、缓冲器件74HC245 第1脚DIR ，输入输出端口转换用，DIR=“1” A输入B 输出，DIR=“0” B输入A 输出。第2~9脚“A ”信号输入输出端；第11~18脚“B ”信号输入输出端。 第19脚G ，使能端，为“1”A/B端的信号将不导通，为“0”时A/B端才被启用。
4、4953的作用：行驱动管，功率管。 1、3脚VCC ， 2、4脚控制脚，2脚控制7、8脚的输出，4脚控制5、6脚的输出，只有当2、4脚为“0”时，7、8、5、6才会输出，否则输出为高阻状态。 5、74HC04的作用：6位反相器。 信号由A 端输入Y 端反相输出，A1与Y1为一组，其它类推。例：A1=“1”则Y1=“0”、A1=“0”则Y1=“1”，其它组功能一样。 6、 74HC126（四总线缓冲器）正逻辑 Y=A 2、SDI 串行数据输入端 3、CLK 时钟信号输入端， 4、LE 数据锁存控制端 5~20、恒流源输出端 21、OE 输出使能控制端 22、SDO 串行数据输出端，级联下一个芯片 23、R-EXT 外接电阻，控制恒流源输出端电流大小
液晶屏驱动板的原理与维修代换方法 1、液晶屏驱动板的原理介绍 液晶屏驱动板常被称为A/D<模拟/数字）板，这从某种意义上反应出驱动板实现的主要功能所在。液晶屏要显示图像需要数字化过的视频信号，液晶屏驱动板正是完成从模拟信号到数字信号<或者从一种数字信号到另外一种数字信号）转换的功能模块，并同时在图像控制单元的控制下去驱动液晶屏显示图像。液晶显示器的驱动板如图1、图2所示。 图1 品牌液晶显示器采用的驱动板 图2部分液晶显示器采用的是通用驱动板 如图3所示，液晶屏驱动板上通常包含主控芯片、MCU微控制器、ROM存储器、电源模块、电源接口、VGA视频信号输入接口、OSD按键板接口、高压板接口、LVDS/TTL驱屏信号接口等部分。 液晶屏驱动板的原理框图如图4所示，从计算机主机显示卡送来的视频信
号，通过驱动板上的VGA视频信号输入接口送入驱动板的主控芯片，主控芯片根据MCU微控制器中有关液晶屏的资料控制液晶屏呈现图像。同时，MCU微控制器实现对整机的电源控制、功能操作等。因此，液晶屏驱动板又被称为液晶显示器的主板。 图3 驱动板上的芯片和接口 液晶屏驱动板损坏，可能造成无法开机、开机黑屏、白屏、花屏、纹波干扰、按键失效等故障现象，在液晶显示器故障中占有较大的比例。 液晶屏驱动板广泛采用了大规模的集成电路和贴片器件，电路元器件布局
紧凑，给查找具体元器件或跑线都造成了很大的困难。在非工厂条件下，它的可修性较小，若驱动板因为供电部分、VGA视频输入接口电路部分损坏等造成的故障，只要有电路知识我们可以轻松解决，对于那些因为MCU微控制器内部的数据损坏造成无法正常工作的驱动板，在拥有数据文件<驱动程序）的前提下，我们可以用液晶显示器编程器对MCU微控制器进行数据烧写，以修复固件损坏引起的故障。早期的驱动板，需要把MCU微控制器拆卸下来进行操作，有一定的难度。目前的驱动板已经普遍开始采用支持ISP<在线编程）的MCU微控制器，这样我们就可以通过ISP工具在线对MCU微控制器内部的数据进行烧写。比如我们使用的EP1112最新液晶显示器编程器就可以完成这样的工作。 图4 驱动板原理框图 在液晶显示器的维修工作中，当驱动板出现故障时，若液晶显示器原本就使用的是通用驱动板，就可以直接找到相应主板代换处理，当然，仍需要在其MCU中写入与液晶屏对应的驱动程序；若驱动板是品牌机主板，我们一般采用市场上常见的“通用驱动板”进行代换方法进行维修； “通用驱动板”也称“万能驱动板”。目前，市场上常见的“通用驱动板”有乐华、鼎科、凯旋、悦康等品牌，如图5所示，尽管这种“通用驱动板”所用元器件与“原装驱动板”不一致，但只要用液晶显示器编程器向“通用驱动板”写入液晶屏对应的驱动程序<购买编程器时会随机送液晶屏驱动程序光盘），再通过简单地改接线路，即可驱动不同的液晶屏，通用性很强，而且维修成本也不高，用户容易接受。
段码LCD液晶屏驱动方法 生活中小电器见到最多的lcd模组就是段码lcd液晶屏，段码lcd有普通的数码管的特征，又有点阵LCD的特征，固定的图形，优点是省成本而有好看，那么段码LCD液晶屏是怎么驱动的呢？下面我们就来简单了解一下： 首先，不要以为用单片机来驱动就以为段码屏是直流驱动的，其实，段码屏是交流驱动，什么是交流？矩形波，正弦波等。大家可能会经常用驱动芯片来玩，例 如HT1621等，但是有些段式屏IO口比较少，或者说IO口充足的情况下，也可以省去写控制器的驱动了。与单片机接口方便，而后者驱动电流小，功耗低、寿命长、字形美观、显示清晰、视角大、驱动方式灵活、应用广泛【1】。但在控制上LCD较复杂，因为LCD电极之间的相对电压直流平均值必须为0【2】，否则易引起LCD氧化，因此LCD不能简单地用电平信号控制，而要用一定波形的方波序列来控制。LCD显示有静态和时分割两种方式，前者简单，但是需要较多的口线；后者复杂，但所需口线较少，这两种方式由电极引线的选择方式确定。下面以电子表的液晶显示为例,小时的高位同时灭或亮，分钟的高位在显示数码1～5时，其顶部和底部也是同时灭或亮，两个dot点也是同时亮或灭，其驱动方式是偏置比为1/2的时分割驱动，共有11个段电极和两个公共电极。 但是，IO模拟驱动段式液晶有一个前提条件，就是IO必须是三态， 为什么？下面我们一起细细道来： 第一步，段码式液晶屏的重要参数：工作电压，占空比，偏压比。这三个参数非常重要，必须都要满足。 第二步，驱动方式：根据LCD 的驱动原理可知，LCD 像素点上只能加上AC 电压，LCD 显示器的对比度由COM脚上的电压值减去SEG 脚上的电压值决定，当这个电压 差大于 LCD 的饱和电压就能打开像素点，小于LCD 阈值电压就能关闭像素点，LCD 型MCU 已经由内建的LCD 驱动电路自动产生LCD 驱动信号，因此只要I/O 口能仿真输出该驱动信号，就能完成 LCD 的驱动。 段码式液晶屏幕主要有两种引脚，COM，SEG，跟数码管很像，但是，压差必须是交替变化，例如第一时刻是正向的3V，那么第二时刻必须是反向的3V，注意一点，如果 给段码式液晶屏通直流电，不用多久屏幕就会废了，所以千万注意。下面我们来考虑如何模拟COM口的波形，以1/4D，1/2B为例子： 只要模拟出以上波形，液晶屏已经成功了一大半了。 1. void display_sub(u8 y) //lcd display subroutine 2. { 3. switch(y) //4*com,VDD and -VDD LCD display,so 8 timebase interrupt one sacn period 4. { 5. case 1: 6. {com1_output_high();break;} 7. case 2: 8. {com1_output_low();break;} 9. case 3: 10. {com2_output_high();break;}
5.自制单片机之五LCD1602的驱动 LCD1602已很普遍了，具体介绍我就不多说了，市面上字符液晶绝大多数是基于HD44780液晶芯片的，控制原理是完全相同的，因此HD44780写的控制程序可以很方便地应用于市面上大部分的字符型液晶。字符型LCD通常有14条引脚线或16条引脚线的LCD，多出来的2条线是背光电源线VCC(15脚)和地线GND(16脚)，其控制原理与14脚的LCD完全一样，定义如下表所示： 字符型LCD的引脚定义 HD44780内置了DDRAM、CGROM和CGRAM。 DDRAM就是显示数据RAM，用来寄存待显示的字符代码。共80个字节，其地址和屏幕的对应关系如下表： 也就是说想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码就行了。但具体的写入是要按LCD模块的指令格式来进行的，后面我会说到的。那么一行可有40个地址呀？是的，在1602中我们就用前16个就行了。第二行也一样用前16个地址。对应如下： DDRAM地址与显示位置的对应关系 我们知道文本文件中每一个字符都是用一个字节的代码记录的。一个汉字是用两个字节的代码记录。在PC上我们只要打开文本文件就能在屏幕上看到对应的字符是因为在操作系统里和BIOS里都固化有字符字模。什么是字模？就代表了是在点阵屏幕上点亮和熄灭的信息数据。例如“A” 字的字模： 01110 ○■■■○ 10001 ■○○○■ 10001 ■○○○■ 10001 ■○○○■ 11111 ■■■■■ 10001 ■○○○■
10001 ■○○○■ 上图左边的数据就是字模数据，右边就是将左边数据用“○”代表0，用“■”代表1。看出是个“A”字了吗？在文本文件中“A”字的代码是41H，PC收到41H的代码后就去字模文件中将代表A字的这一组数据送到显卡去点亮屏幕上相应的点，你就看到“A”这个字了。 刚才我说了想要在LCD1602屏幕的第一行第一列显示一个"A"字,就要向DDRAM的00H地址写入“A”字的代码41H就行了，可41H这一个字节的代码如何才能让LCD模块在屏幕的阵点上显示“A”字呢？同样，在LCD模块上也固化了字模存储器，这就是CGROM和CGRAM。 HD44780内置了192个常用字符的字模，存于字符产生器CGROM(Character Generator ROM)中，另外还有8个允许用户自定义的字符产生RAM，称为CGRAM(Character Generator RAM)。下图说明了CGROM和CGRAM与字符的对应关系。 从上图可以看出，“A”字的对应上面高位代码为0100，对应左边低位代码为0001，合起来就是01000001，也就是41H。可见它的代码与我们PC中的字符代码是基本一致的。因此我们在向DDRAM写C51字符代码程序时甚至可以直接用P1＝'A'这样的方法。PC在编译时就把“A”先转为41H代码了。 字符代码0x00～0x0F为用户自定义的字符图形RAM(对于5X8点阵的字符，可以存放8组，5X10点阵的字符，存放4组)，就是CGRAM了。后面我会详细说的。 0x20～0x7F为标准的ASCII码，0xA0～0xFF为日文字符和希腊文字符，其余字符码(0x10～0x1F及0x80～0x9F)没有定义。 那么如何对DDRAM的内容和地址进行具体操作呢，下面先说说HD44780的指令集及其设置说明，请浏览该指令集，并找出对DDRAM的内容和地址进行操作的指令。 共11条指令： 1.清屏指令 功能：<1> 清除液晶显示器，即将DDRAM的内容全部填入"空白"的ASCII码20H; <2> 光标归位，即将光标撤回液晶显示屏的左上方; <3> 将地址计数器(AC)的值设为0。 2.光标归位指令 功能：<1> 把光标撤回到显示器的左上方; <2> 把地址计数器(AC)的值设置为0; <3> 保持DDRAM的内容不变。
段码式液晶屏开模 1. 开模过程 资料核实：尺寸、显示图形、逻辑表、显示模式、驱动参数(V o 、Duty 、Bias) 、连接方式、温度条件等 出图：外形图设计 图纸确认：图纸修改 模具制作：版图设计、光刻菲林制作( 电极x2 、边框、银点、PI 、测试PCB) 、丝印网、凸版、测试架 出样：样品制作 样品确认：重新出样或修改模具后重新出样 2. 开模周期：一般出图1 ～3 天，视图纸复杂程度及原始资料完整性；出样时间( 包括模具制作) 一般在图纸确认后 2 周左右。样品制作因涉及环节较多，包括模具设计、模具制作、材料选择、工艺选择、试生产、样品测试等，故一次成功的几率约在90 ％左右，如不成功，周期可能明显延长。 3. 样品数量：5 ～10pcs( 特殊情况另商定) 4. 图纸修改：在图纸正式确认前，可对图纸提出任意修改意见，我们将在第一时间内修改图纸，不限次数，也不收取任何修改费用，当然这可能会影响周期。 5. 以下重新出样不需重新收取开模费：修改V o ，修改偏光模式、由于供方原因导致样品和需方确认图纸不一致等。 6. 以下重新出样或模具制作后修改需重新收取开模费：样品和需方确认图纸一致，但需方要求修改( 尺寸、显示图案、逻辑表、观察方向等) 导致需重新制作模具。 目前定制屏最多的就是TN,HTN,STN显示类型 的屏，也是最早广发应用于各个行业的最基础的人际交换界面显示器 件：仪器仪表，小电子产品，医疗工控行业应用居多。 针对现时很多定制屏DIY的朋友选购液晶屏时应注意的几个方面大致 说明一下。 视角 视角和反应速度是他们的共同特性和共同区别。 现在人们接触最多的是手机上的屏，统称TFT屏，基本上看不出有视 角范围的衰减，而低端类的TN,HTN,STN显示屏有着明显的视角区别。 行业内名词参数：6H,9H,3H,12H.也就是6点钟方向，9点钟方向，3点 钟方向，12点钟方向的意思。以一挂时钟做为参考说明视角方向，6 点为仰视，3点为左侧视，9点为右侧视，12点为俯视。选购时尤为关 键。 温度 温度也是液晶屏主要的参数之一，在定制期间屏厂会发一份图纸， 里面就有这类必不可少的参数，“工作温度，储存温度”两 项。在设计时要注意这个参数，考虑产品在哪种环境下工作。液晶屏 一般分为3-4个范围，常温（0-50）范围，宽温（-20-75）范围，超 宽温（-30-85）范围。选择错误时会出现如下反应：低温下会显示反 应缓慢，高温下会有底影存在。 驱动模式及电压
led液晶显示器的驱动原理 LED液晶显示器的驱动原理 艾布纳科技有限公司 前两次跟大家介绍有关液晶显示器操作的基本原理, 那是针对液晶本身的特性,与 TFT LCD 本身结构上的操作原理来做介绍. 这次我们针对 TFT LCD 的整体系统面来做介绍, 也就是对其驱动原理来做介绍, 而其驱动原理仍然因为一些架构上差异的关系, 而有所不同. 首先我们来介绍由于 Cs(storage capacitor)储存 电容架构不同, 所形成不同驱动系统架构的原理. Cs(storage capacitor)储存电容的架构 一般最常见的储存电容架构有两种, 分别是Cs on gate与Cs on common这两种. 这两种顾名思义就可以知道, 它的主要差别就在于储存电容是利用gate走线或是common走线来完成的. 在上一篇文章中, 我曾提到, 储存电容主要是为了让充好电的电压,能保持到下一次更新画面的时候之用. 所以我们就必须像在 CMOS 的制程之中, 利用不同层的走线, 来形成平行板电容. 而在TFT LCD的制程之中, 则是利用显示电极与gate走线或是common走线,所形成的平行板电容,来制作出储存电容Cs.
图1就是这两种储存电容架构, 从图中我们可以很明显的知道, Cs on gate由于不必像Cs on common一样, 需要增加一条额外的common走线, 所以它的开口率(Aperture ratio)会比较大. 而开口率的大小, 是影响面板的亮度与设计的重要因素. 所以现今面板的设计大多使用Cs on gate的方式. 但是由于Cs on gate的方式, 它的储存电容是由下一条的gate走线与显示电极之间形成的.(请见图2的Cs on gate与Cs on common的等效电路) 而gate走线, 顾名思义就是接到每一个TFT 的gate端的走线, 主要就是作为gate driver送出信号, 来打开TFT, 好让TFT对显示电极作充放电的动作. 所以当下一条gate走线, 送出电压要打开下一个TFT时 , 便会影响到储存电容上储存电压的大小. 不过由于下一条gate走线打开到关闭的时间很短,(以1024*768分辨率, 60Hz更新频率的面板来说. 一条gate走线打开的时间约为20us, 而显示画面更新的时间约为16ms, 所以相对而言, 影响有限.) 所以当下一条gate走线关闭, 回复到原先的电压, 则Cs储存电容的电压, 也会随之恢复到正常. 这也是为什么, 大多数的储存电容设计都是采用Cs on gate的方式的原因.

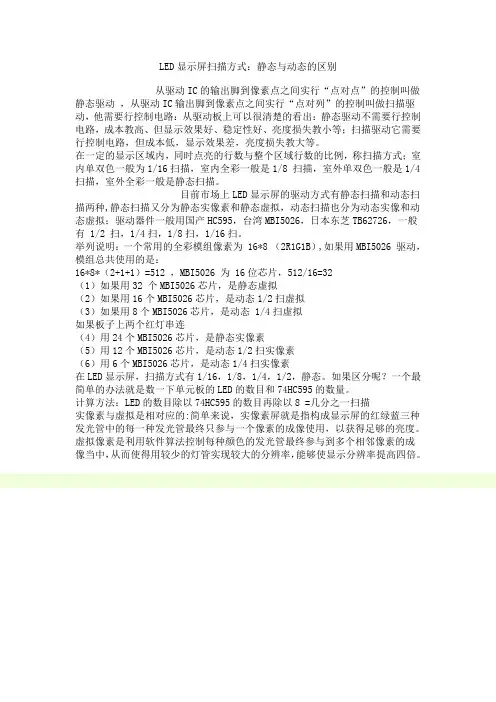

LED电子显示屏常见驱动方式介绍 目前市场上LED显示屏的驱动方式有静态扫描和动态扫描两种，静态扫描又分为静态实像素和静态虚拟，动态扫描也分为动态实像和动态虚拟。下面由明新源科技为大家介绍下LED电子显示屏常见的驱动方式吧。 河南明新源相关负责人介绍说，在一定的显示区域内，同时点亮的行数与整个区域行数的比例，称扫描方式;室内单双色一般为1/16扫描，室内全彩LED显示屏一般是1/8 扫描，室外单双色一般是1/4扫描，室外全彩显示屏一般是静态扫描。驱动IC一般用国产HC595，台湾MBI5026，日本东芝TB62726，一般有1/2 扫，1/4扫，1/8扫，1/16扫。 举列说明：一个常用的全彩模组像素为16*8 (2R1G1B)，模组总共使用的LED灯是：16*8(2+1+1)=512个，如果用MBI5026 驱动，MBI5026 为16位芯片，512/16=32 (1)如果用8个MBI5026芯片，是动态1/4扫虚拟。 (2)如果用16个MBI5026芯片，是动态1/2扫虚拟。 (3)如果用32 个MBI5026芯片，是静态虚拟。 (4)用6个MBI5026芯片，是动态1/4扫实像素。 (5)用12个MBI5026芯片，是动态1/2扫实像素。 (6)如果板子上两个红灯串连，用个MBI5026芯片，是静态实像素。 在LED单元板，扫描方式有1/16，1/8，1/4，1/2，静态。LED电子显示屏常见驱动方式介绍还有哪些，该如何区分呢?一个最简单的办法就是数一下单元板的LED灯数目和74HC595的数量。计算方法：LED的数目除以74HC595的数目再除以8 =几分之一扫描。 实像素与虚拟是相对应的简单来说，实像素屏就是指构成显示屏的红绿蓝三种发光管中的每一种发光管最终只参与一个像素的成像使用，以获得足够的亮度。虚拟像素是利用软件算法控制每种颜色的发光管最终参与到多个相邻像素的成像当中，从而使得用较少的灯管实现较大的分辨率，能够使显示分辨率提高四倍。
第十七节：液晶屏第三大类定律—任意位置显示一个点（HT1621驱动段码液晶屏） （1）开场白： 段码液晶屏往往应用在出货量比较大的家用消费类电子，比如空调遥控器，小时候带的电子手表等，都是段码屏。段码屏是非标屏，都是客户定做的，第一次开模费大概一两千元，厂家一般都会有起订量的要求，除此之外，它的单位成本相对要比点阵屏要便宜，而且我个人认为显示的效果要比点阵屏漂亮。 段码屏的驱动程序跟数码管的静态驱动程序一样，只要我们弄懂了怎样显示一个基本单位，根据此基本单位编写一个字库表，然后用与(&)和或(|)这两种位运算符就可以随心所欲编写我们要显示的数字或者形状。有两种常用的驱动方案: 第一种：如果单片机内部集成了seg和com引脚的液晶驱动模块，直接用单片机驱动。第二种：单片机用3个IO口跟HT1621进行通讯，用 HT1621驱动段码屏。 这节我重点介绍第二种。HT1621有4个COM，分别是com3,com2,com1,com0。有32个SEG，分别是SEG0,SEG1….SEG31。 什么是COM，什么是SEG？用鸿哥的思路来解释，COM就是横向上的X坐标，SEG就是纵向上的Y坐标。X坐标与Y坐标组合成一张表格，每格代表一个显示点。比如 HT1621，有4个COM，32个SEG，组成一个32行，每行装4个点的表格，一共有128个点，也就是最多可以显示128个点，用数码管的思路，最多可以显示128个LED灯。因为纵向上有32行，因此Y轴的地址范围是0到31。每一行X轴上的4个点，我们用一个字节来表示。一个字节有8位，高4位分别代表这个4个点，低4位为空。比如第一行(SEG0行)的第1个(COM3)要显示，第2个(COM2)要显示，第3个(COM1)不要显示，第4个(COM0)不要显示，那么用一个字节来表示就是十六进制的0xc0.要把这两个点点亮，只要把X轴的数据设置成0xc0，Y轴的数据设置成0x00，然后放到鸿哥精心研制的 seg_display(unsigned char col, unsigned char pag)驱动程序里就可以了. （2）功能需求： 在COM和SEG组成的4X32表格中，显示第二行的第3和第4两个点。 （3）硬件原理： 用单片机的3个IO口分别跟HT1621的CS,WR,DATA连接。 （4）源码适合的单片机:STC11F04E,晶振为11.0592MHz。 （5）源代码讲解如下： #include "REG52.H" #include "absacc.h" #include "intrins.h" #include "stdio.h" #define BIAS 0X52 //此处千万小心，鸿哥在上个月的一个项目中就是在这里被卡了7天。 //必须跟硬件电路的COM匹配。1个或者2个COM:0x42。3个COM:0x4A。4个COM:0x52
LED液晶显示器的驱动原理 艾布纳科技有限公司 前两次跟大家介绍有关液晶显示器操作的基本原理, 那是针对液晶本身的特性,与TFT LCD 本身结构上的操作原理来做介绍. 这次我们针对TFT LCD 的整体系统面来做介绍, 也就是对其驱动原理来做介绍, 而其驱动原理仍然因为一些架构上差异的关系, 而有所不同. 首先我们来介绍由于Cs(storage capacitor)储存电容架构不同, 所形成不同驱动系统架构的原理. Cs(storage capacitor)储存电容的架构 一般最常见的储存电容架构有两种, 分别是Cs on gate与Cs on common这两种. 这两种顾名思义就可以知道, 它的主要差别就在于储存电容是利用gate走线或是common走线来完成的. 在上一篇文章中, 我曾提到, 储存电容主要是为了让充好电的电压,能保持到下一次更新画面的时候之用. 所以我们就必须像在CMOS的制程之 中, 利用不同层的走线, 来形成平行板电容. 而在TFT LCD的制程之中, 则是利用显示电极与gate走线或是common走线,所形成的平行板电容,来制作出储存电容Cs. For personal use only in study and research; not for commercial use
图1就是这两种储存电容架构, 从图中我们可以很明显的知道, Cs on gate由于不必像Cs on common一样, 需要增加一条额外的common走线, 所以它的开口率(Aperture ratio)会比较大. 而开口率的大小, 是影响面板的亮度与设计的重要因 素. 所以现今面板的设计大多使用Cs on gate的方式. 但是由于Cs on gate的方 式, 它的储存电容是由下一条的gate走线与显示电极之间形成的.(请见图2的Cs on gate与Cs on common的等效电路) 而gate走线, 顾名思义就是接到每一个TFT 的gate端的走线, 主要就是作为gate driver送出信号, 来打开TFT, 好让TFT对显 示电极作充放电的动作. 所以当下一条gate走线, 送出电压要打开下一个TFT时, 便会影响到储存电容上储存电压的大小. 不过由于下一条gate走线打开到关闭的时间很短,(以1024*768分辨率, 60Hz更新频率的面板来说. 一条gate走线打开的时间约为20us, 而显示画面更新的时间约为16ms, 所以相对而言, 影响有限.) 所以当下一条gate走线关闭, 回复到原先的电压, 则Cs储存电容的电压, 也会随之恢复到正常. 这也是为什么, 大多数的储存电容设计都是采用Cs on gate的方式的原因. For personal use only in study and research; not for commercial use
目前，LED显示屏专用驱动芯片生产厂家主要有TOSHIBA(东芝)、TI(德州仪器)、SONY(索尼)、MBI{聚积科技}、SITI(点晶科技)等。在国内LED显示屏行业，这几家的芯片都有应用。 TOSHIBA产品的Xing价比较高，在国内市场上占有率也最高。主要产品有TB62705、TB62706、TB62725、TB62726、TB62718、TB62719、TB62727等。其中TB62705、TB62725是8位源芯片，TB62706、TB62726是16位源芯片。TB62725、TB62726分别是TB62705、TB62706的升级芯片。这些产品在电流输出误差(包括位间和片间误差)、数据移位时钟、供电电压以及芯片功耗上均有改善。作为中档芯片，目前”TB62725、TB62726已经逐渐替代了TB62705和TB62706。另外，TB62726还有一种窄体封装的TB62726AFNA芯片，其宽度只有6.3mm(TB62706的贴片封装芯片宽度为8.2mm)，这种窄体封装比较适合在点间距较小的显示屏上使用。需要注意的是，AFNA封装与普通封装的引脚定义不一样(逆时针旋转了90度)。TB62718、TB62719是TOSHIBA针对高端市场推出的驱动芯片，除具有普通恒流源芯片的功能外，还增加了256级灰度产生机制(8位PWM)、内部电流调节、温度过热保护(TSD)及输出开路检测(LOD)等功能。此类芯片适用于高端的LED全彩显示屏，当然其价格也不菲。TB62727为TOSHIBA的新产品，主要是在TB62726基础上增加了电流调节、温度报警及输出开路检测等功能，其市场定位介于TB62719(718)与TB62726之间，计划于2003年10月量产。 TI作为世界级的IC厂商，其产品Xing能自然勿用置疑。但由于先期对中国LED市场的开发不力，市场占有率并不高。主要产品有TLC5921、TLC5930和TLC5911等。TLC5921是具有TSD、LOD功能的高精度16位源驱动芯片，其位间电流误差只有±4％，但其价格一直较高，直到最近才降到与TB72726相当的水平。TLC5930为具有1024级灰度(10位PWM)的12位源芯片，具有64级亮度可调功能。TLC5911是定位于高端市场的驱动芯片，具有1024级灰度、64级亮度可调、TSD、LOD等功能的16位源芯片。在TLC5921和TLC5930芯片下方有金属散热片，实际应用时要注意避开LED灯脚，否则会因漏电造成LED灯变暗。 SONY产品一向定位于高端市场，LED驱动芯片也不例外，主要产品有CXA3281N和CXR3596R。CXA3281N是8位源芯片，具有4096级灰度机制(12位PWM)、256级亮度调节、1024级输出电流调节、TSD、LOD和LSD(输出短路检测)等功能。CXA3281N主要是针对静态驱动方式设计的，其最大输出电流只有40mA。CXA3596R是16位源芯片，功能上继承了CXA3281N的所有特点，主要是提高了输出电流(由40mA增加到80mA)及恒流源输出路数(由8路增加到16路)。目前CXA3281N的单片价格为1美元以上，CXA3596R价格在2美元以上。 MBI(聚积科技)的产品基本上与TOSHIBA的中档产品相对应，引脚及功能也完全兼容，除了恒流源外部设定电阻阻值稍有不同外，基本上都可直接代换使用。该产品的价格比TOSHIBA的要低10~20％，是中档显示屏不错的选择。MBI的MBl5001和MBl5016分别与TB62705和TB62706对应，MBl5168千口MBl5026分另(j与TB62725禾口TB62726对应。另外，还有具有LOD功能的其新产品MBl5169(8位源)、MBl5027(16位源)、64级亮度调节功能的MBl5170(8位源)和MBl5028(16位源)。带有LOD及亮度调节功能的芯片采用MBI公司的Share-I-OTM技术，其芯片引脚完全与不带有这些功能的芯片，如MBl5168和MBl5026兼容。这样，可以在不变更驱动板设计的情况下就可升级到新的功能。
TFT LCD液晶显示器的驱动原理(一) 谢崇凯 前两次跟大家介绍有关液晶显示器操作的基本原理, 那是针对液晶本身的特性,与TFT LCD本身结构上的操作原理来做介绍. 这次我们针对TFT LCD的整体系统面来做介绍, 也就是对其驱动原理来做介绍, 而其驱动原理仍然因为一些架构上差异的关系, 而有所不同. 首先我们来介绍由于CS(storage capacitor)储存电容架构不同, 所形成不同驱动系统架构的原理. CS(storage capacitor)储存电容的架构 一般最常见的储存电容架构有两种, 分别是cs on gate与cs on common这两种. 这两种顾名思义就可以知道, 它的主要差别就在于储存电容是利用gate走线或是common走线来完成的. 在上一篇文章中, 我曾提到, 储存电容主要是为了让充好电的电压,能保持到下一次更新画面的时候之用. 所以我们就必须像在CMOS的制程之中, 利用不同层的走线, 来形成平行板电容. 而在TFT LCD的制程之中, 则是利用显示电极与gate走线或是common走线,所形成的平行板电容,来制作出储存电容CS. 图1就是这两种储存电容架构, 从图中我们可以很明显的知道, cs on gate由于不必像cs on common一样, 需要增加一条额外的common走线, 所以它的开口率(Aperture ratio)会比较大. 而开口率的大小, 是影响面板的亮度与设计的重要因
素. 所以现今面板的设计大多使用cs on gate的方式. 但是由于cs on gate的方式, 它的储存电容是由下一条的gate走线与显示电极之间形成的.(请见图2的cs on gate 与cs on common的等效电路) 而gate走线, 顾名思义就是接到每一个TFT的gate端的走线, 主要就是作为gate driver送出信号, 来打开TFT, 好让TFT对显示电极作充放电的动作. 所以当下一条gate走线, 送出电压要打开下一个TFT时 ,便会影响到储存电容上储存电压的大小. 不过由于下一条gate走线打开到关闭的时间很短,(以1024*768分辨率, 60Hz更新频率的面板来说. 一条gate走线打开的时间约为20us, 而显示画面更新的时间约为16ms, 所以相对而言, 影响有限.) 所以当下一条gate 走线关闭, 回复到原先的电压, 则cs储存电容的电压, 也会随之恢复到正常. 这也是为什么, 大多数的储存电容设计都是采用cs on gate的方式的原因. 至于common走线, 我们在这边也需要顺便介绍一下. 从图2中我们可以发现, 不管您采用怎样的储存电容架构, Clc的两端都是分别接到显示电极与common. 既然液晶是充满在上下两片玻璃之间, 而显示电极与TFT都是位在同一片玻璃上, 则common电极很明显的就是位在另一片玻璃之上. 如此一来, 由液晶所形成的平行板电容Clc, 便是由上下两片玻璃的显示电极与common电极所形成. 而位于cs储存电容上的common电极, 则是另外利用位于与显示电极同 一片玻璃上的走线, 这跟Clc上的common电极是不一样的, 只不过它们最后都是接到相同的电压就是了.
