常用二极管参数
整流二极管主要参数
50V 100V 200V 300V 400V 500V 600V 800V 1000V
1A 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007
1.5A 1N5391 1N5392 1N5393 1N5394 1N5395 1N5396 1N5397 1N5398 1N5399 2A PS200 PS201 PS202 PS204 PS206 PS208 PS209
3A 1N5400 1N5401 1N5402 1N5404 1N5405 1N5406 1N5407 1N5408 1N5409 稳压二极管主要参数
型号最大功耗(mW) 稳定电压(V) 电流(mA) 代换型号
国产稳压管日立稳压管
最小值最大值新型号旧型号
HZ4B2 500 3.8 4 5 2CW102 2CW21 4B2
HZ4C1 500 4 4.2 5 2CW102 2CW21 4C1
HZ6 500 5.5 5.8 5 2CW103 2CW21A 6B1
HZ6A 500 5.2 5.7 5 2CW103 2CW21A
HZ6C3 500 6 6.4 5 2CW104 2CW21B 6C3
HZ7 500 6.9 7.2 5 2CW105 2CW21C
HZ7A 500 6.3 6.9 5 2CW105 2CW21C
HZ7B 500 6.7 7.3 5 2CW105 2CW21C
HZ9A 500 7.7 8.5 5 2CW106 2CW21D
HZ9CTA 500 8.9 9.7 5 2CW107 2CW21E
HZ11 500 9.5 11.9 5 2CW109 2CW21G
HZ12 500 11.6 14.3 5 2CW111 2CW21H
HZ12B 500 12.4 13.4 5 2CW111 2CW21H
HZ12B2 500 12.6 13.1 5 2CW111 2CW21H 12B2
HZ18Y 500 16.5 18.5 5 2CW113 2CW21J
HZ20-1 500 18.86 19.44 2 2CW114 2CW21K
HZ27 500 27.2 28.6 2 2CW117 2CW21L 27-3
HZT33-02 400 31 33.5 5 2CW119 2CW21M
RD2.0E(B) 500 1.88 2.12 20 2CW100 2CW21P 2B1
RD2.7E 400 2.5 2.93 20 2CW101 2CW21S
RD3.9EL1 500 3.7 4 20 2CW102 2CW21 4B2
RD5.6EN1 500 5.2 5.5 20 2CW103 2CW21A 6A1
RD5.6EN3 500 5.6 5.9 20 2CW104 2CW21B 6B2
RD5.6EL2 500 5.5 5.7 20 2CW103 2CW21A 6B1
RD6.2E(B) 500 5.88 6.6 20 2CW104 2CW21B
RD7.5E(B) 500 7 7.9 20 2CW105 2CW21C
RD10EN3 500 9.7 10 20 2CW108 2CW21F 11A2
RD11E(B) 500 10.1 11.8 15 2CW109 2CW21G
RD12E 500 11.74 12.35 10 2CW110 2CW21H 12A1
RD12F 1000 11.19 11.77 20 2CW109 2CW21G
RD13EN1 500 12 12.7 10 2CW110 2CW21H 12A3
RD15EL2 500 13.8 14.6 15 2CW112 2CW21J 12C3
RD24E 400 22 25 10 2CW116 2CW21H 24-1
RD24F 400 24 28 10 2CW117 2CW21L
RD36EL1 500 32 34 15 2CW119 2CW21M 33-2
RD57E 500 48 54 10 1DS55-18
05Z5.1Y 500 4.94 5.2 2CW103 2CW21A 5C2
05Z5.6Z 500 5.61 5.91 2CW104 2CW21B 6B2
05Z6.2Y 500 5.96 6.27 41 2CW104 2CW21B 6C2
05Z7.5Y 500 7.07 7.45 34 2CW105 2CW21C
05Z7.5Z 500 7.3 7.7 34 2CW105 2CW21C 7C2
05Z9.1Y 500 8.9 9.3 30 2CW107 2CW21E 9C1
05Z12 500 11.13 12.35 21 2CW110 2CW21H
05Z12Z 500 12 12.6 20 2CW110 2CW21H 12A3
05Z13X 500 12.11 12.75 19 2CW110 2CW21H 12A3
05Z13Z 500 13.5 14.1 18 2CW111 2CW21H 12C2
05Z13Y 500 12.55 13.21 19 2CW111 2CW21H 12B2
05Z15 500 14.4 15 17 2CW112 2CW21J 15-2
05Z15Y 500 13.89 14.62 17 2CW111 2CW21H 12C3
05Z18 500 16.5 18.5 14 2CW113 2CW21J
05Z18Y 500 16.82 17.7 14 2CW113 2CW21J 18-1
EQA01-11B 500 10.1 11.8 15 2CW109 2CW21G
EQA01-12Z 500 11.2 13.1 15 2CW110 2CW21H
EQA02-07B 400 6.66 7.01 20 2CW105 2CW21C 7A3
EQA02-25A 500 24 25.5 2CW116 2CW21L 24-3
TVSQA106SB 500 5.88 6.6 20 2CW104 2CW21B
TVSQA111SB 500 10.4 11.6 10 2CW109 2CW21G
TVSQA111SE 500 11 11.5 10 2CW109 2CW21G 11C2
MA1130 1000 12.4 14.1 5 2CW111 2CW21H
MA1330 500 31 35 25 2CW120 2CW21N
M4030 500 2.9 3 5 2CW101 2CW21S
uPC574JAG 200 31 35 25 2CW120 2CW21N
RIMV 135 160 ZDW59
恒流二极管主要参数
型号恒定电流(ma) 起始电压Us(V) 动态电阻(MΩ) 耐压分档(UHV) 2DH00 ≤0.05 〈0.5 ≥8 A:≥20
2DH01 0.1±0.05 〈0.8 ≥8
2DH02 0.2±0.05 〈1.5 ≥5
2DH03 0.3±0.05 〈1.5 ≥5 B:≥30
2DH04 0.4±0.05 〈2 ≥2.5
2DH05 0.5±0.05 〈2 ≥2.5
2DH06 0.6±0.05 〈2 ≥2.5 C:≥40
2DH07 0.7±0.05 〈2 ≥1.5
2DH08 0.8±0.05 〈3 ≥1.5
2DH09 0.9±0.05 〈3 ≥1 D:≥50
2DH1 1±0.05 〈3 ≥1
2DH2 2±0.05 〈3 ≥0.5
2DH3 3±0.05 〈3.5 ≥0.4
2DH4 4±0.05 〈3.5 ≥0.3
2DH5 5±0.05 〈4.5 ≥0.25
2DH6 6±0.05 〈4.5 ≥0.15
2DH7 7±0.05 〈5 ≥0.15
变容二极管主要参
型号电容量（工作电压）电容比率工作频率
最小值最大值
303B 3~5p(25V) 18p(3V) 〉6 1000MHz
2AC1 2p(25V) 27p(3V) 〉7 50MHz
2CC1 3.6p(25V) 20p(3V) 4~6 50MHz
2CB14 3p(25V) 18~30p(3V) 5~7 50MHz
2CC-32 2.5p(25V) 25p(3V) 4.5 〉800MHz
ISV-101 12p(10V) 32p(2.5V) 2.4 100MHz
AM-109 30p(9V) 460p(1V) 15 AM
BB-112 17p(6V) 12p(3V) 1.8 AM
ISV-149 30p(8V) 540p(1V) 18 AM
S-153 2.3p(9V) 16p(2V) 7 〉600MHz
MV-209 11p(9V) 33p(1.5V) 3 UHF
KV-1236 30p(8V) 540p(1V) 20 AM
KV-1310 43p(8V) 93p(2V) 2.3 〉100MHz
IS149 30p(8V) 540p(1V) 18 AM
S208 2.7p(9V) 17p(4V) 〉4.5 〉900MHz
MV2105 6p(9V) 22p(4V) 2.5 UHF
DB300 6.8p(25V) 18p(3V) 1.8 50MHz
BB112 10p(25V) 180p(3V) 〉16 AM
快恢复二极管主要参数
国外型号Vr(V) If(A) Ifsm(A) VF(V) Trr(us) Ir(ua) 适用机型代用型号ES1A 400 0.75 30 2.5 1.5 10 日立三洋CN08E
EU1 400 0.35 15 2.5 0.4 10 东芝三洋2CZ34H
EU01A 600 0.35 15 2.5 0.4 10 三洋CF03-06
EU2 400 1 15 1.4 0.3 10 三洋CFR10-04
EU2Z 200 1 15 1.4 0.3 10 三洋CFR10-02
EU3A 600 1.5 20 1.5 0.4 10 三洋CFR15-06
RC2 600 1 20 1.5 0.4 10 松下CRR02-20
RU3 800 1.5 20 1.5 0.4 10 三菱CRF15-06
S5295G 400 0.5 30 2 0.4 10 东芝CFR05-04
S5295J 600 0.5 30 1.5 0.4 10 东芝CFR05-06
RGP10 600 1 30 1.3 0.4 10 胜利夏普CFR10-06
RU2 600 1 20 1.5 0.4 10 松下胜利NEC CFR10-06 TVSC2406
SM1-02FRA 200 0.8 35 1 0.4 10 东芝CFR08-02
TVR06 400 0.6 25 1.4 0.3 10 NEC CFR06-04
V09 400 0.8 35 1.6 0.4 10 日立胜利2CZ305
V09C 200 0.8 35 1.6 0.4 10 日立CFR08-02
V11 日立2CZ306
IS2471 60 0.15 1 0.8 0.03 10 三菱IS2096
IS1553 70 0.1 1 1.4 ---- 0.5 东芝IS1553
IS1555 35 0.1 1 1.4 ---- 0.5 东芝IS1555
3JH61 600 3 60 1.5 0.2 10 东芝CFR30-06
11:21 | 阅读评论(1) | 固定链接 | 电器维修资料

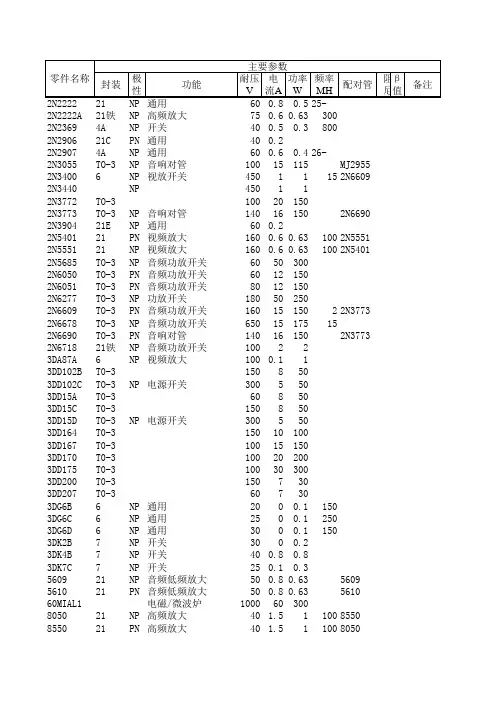

常用三极管参数
MPSA42 NPN 21E 电话视频放大300V 0.5A 0.625W MPSA92 PNP 21E 电话视频放大300V 0.5A 0.625W
MPS2222A NPN 21 高频放大75V 0.6A 0.625W 300MHZ 9011 NPN EBC 高频放大50V 30mA 0.4W 150MHz
9012 PNP 贴片低频放大50V 0.5A 0.625W
9013 NPN EBC 低频放大50V 0.5A 0.625W
9013 NPN 贴片低频放大50V0.5A0.625W
9014 NPN EBC 低噪放大50V0.1A0.4W150MHZ
9015 PNP EBC 低噪放大50V0.1A0.4W150MHZ
9018 NPN EBC 高频放大30V50MA0.4W1GHZ
8050 NPN EBC 高频放大40V1.5A1W100MHZ
8550 PNP EBC 高频放大40V1.5A1W100MHZ
2N2222 NPN 4A 高频放大60V0.8A0.5W25/200NSβ=45
2N2222A NPN 小铁高频放大75V0.6A0.625W300MHZ
2N2369 NPN 4A 开关40V0.5A0.3W800MHZ
2N2907 NPN 4A 通用60V0.6A0.4W26/70NSβ=200
2N3055 NPN 12 功率放大100V15A115W
2N3440 NPN 6 视放开关450V1A1W15MHZ
2N3773 NPN 12 音频功放开关160V16A150W COP 2N6609 2N3904 NPN 21E 通用60V0.2Aβ=100-400
2N3906 PNP 21E 通用40V0.2Aβ=100-400
2N5401 PNP 21E 视频放大160V0.6A0.625W100MHZ
2N5551 NPN 21E 视频放大160V0.6A0.625W100MHZ
2N5685 NPN 12 音频功放开关60V50A300W
2N6277 NPN 12 功放开关180V50A250W
2N6609 PNP 12 音频功放开关160V15A150W COP 2N3773 2N6678 NPN 12 音频功放开关650V15A175W15MHZ
2N6718 NPN 小铁音频功放开关100V2A2W50MHZ
3DA87A NPN 6 视频放大100V0.1A1W
3DG6A NPN 6 通用15V20mA0.1W100MHz
3DG6B NPN 6 通用20V20mA0.1W150MHz
3DG6C NPN 6 通用20V20mA0.1W250MHz
3DG6D NPN 6 通用30V20mA0.1W150MHz
3DG12C NPN 7 通用45V0.3A0.7W200MHz
3DK2B NPN 7 开关30V30mA0.2W
3DK4B NPN 7 开关40V0.8A0.7W
3DK7C NPN 7 开关25V50mA0.3W
3DD15D NPN 12 电源开关300V5A50W
3DD102C NPN 12 电源开关300V5A50W
3522V 5.2V稳压管录像机用
A634 PNP 28E 音频功放开关40V2A10W
A708 PNP 6 NF/S 80V0.7A0.8W
A715C PNP 29 音频功放开关35V2.5A10W160MHZ
A733 PNP 21 通用50V0.1A180MHZ
A741 PNP 4 S 20V0.1A <70/120nS
A781 PNP 39B 开关20V0.2A <80/160NS
A928 PNP ECB 通用20V1A0.25W
A933 PNP 21 Uni 50V0.1A140MHz
A940 PNP 28 音频功放开关150V1.5A25W4MHZ /C2073
A950 PNP 21 通用30V0.8A0.6W
A966 PNP 21 音频激励输出30V1.5A0.9W COP:C2236
A968 PNP 28 音频功放开关160V1.5A25W100MHZ /C2238 A1009 PNP BCE 功放开关350V2A15W
A1012 PNP 28 音频功率放60V5A25W
A1013 PNP 21 视频放大160V1A0.9W
A1015 PNP 21 通用60V0.15A0.4W8MHZ
A1020 PNP 21 音频开关50V2A0.9W
A1123 PNP 21 低噪放大150V0.05A0.75W
A1162 PNP 21d 通用贴片50V0.15A0.15W
A1216 PNP BCE 功放开关180V17A200W20MHZ /2922
A1220 PNP 29 音频功放开关120V1.5A20W150MHZ/C2690 A1265 PNP BCE 功放开关140V10A100W30MHZ /C3182 A1295 PNP BCE 功放开关230V17A200W30MHZ /C3264 A1301 PNP BCE 功放开关160V10A100W30MHZ /C3280 A1302 PNP BCE 功放开关200V15A150W30MHZ /C3281 A1358 ? PNP 高频120V1A10W120MHZ
A1444 PNP BCE 高速电源开关100V15A30W80MHZ
A1494 PNP BCE 功放开关200V17A200W20MHZ /C3858 A1516 PNP BCE 功放开关180V12A130W25MHZ
A1668 PNP 28B 电源开关200V2A25W20MHZ
A1785 PNP BCE 驱动400V1A1W/120V1A0.9W140MH
A1941 PNP BCE 功放开关140V10A100WCOP:5198
A1943 PNP BCE 功放开关230V15A150W /C5200 原
A1988 PNP 30 功放开关
B449 PNP 12 功放开关50V3.5A22.5W 锗管
B631K PNP 29 音频功放开关120V1A8W130MHZ /D600K B647 PNP 21 通用120V1A0.9W140MHZ /D667
B649 PNP 29 视放180V1.5A1W /D669
B669 PNP 28 达林顿功放70V4A40W
B673 PNP 28 达林顿功放100V7A40W
B675 PNP 28 达林顿功放60V7A40W
B688 PNP BCE 音频功放开关120V8A80W /D718
B734 PNP 39B 通用60V1A1W /D774
B744 PNP 21 通用30V0.1A0.25W
B772 PNP 29 音频功放开关40V3A10W
B774 PNP 21 通用30V0.1A0.25W
B817 PNP 30 功放开关160V12A100W /D1047
B834 PNP 28 功放开关60V3A30W
B937A PNP 功放开关60V2A35 DRAL
B1020 PNP 28 功放开关达林顿100V7A40Wβ=6000
B1079 PNP 30 达林顿功放100V20A100Wβ=5000/D1559 B1185 PNP 28B 功放开关60V3A25W 70MHZ /D1762
B1238 PNP ECB 功放开关80V0.7A1W 100MHZ
B1240 PNP 39B 功放开关40V2A1W100HZ
B1243 PNP 39B 功放开关40V3A1W70HZ
B1316 PNP 54B 驱动功放达林顿100V2A10Wβ=15000
B1317 PNP BCE 音频功放180V15A150W COP:D1975
B1335 PNP 28 音频功放低噪80V4A30W 12MHZ
B1375 PNP BCE 音频功放60V3A2W9MHZ
B1400 PNP 28B 达林顿功放120V6A25W β=1000-20000 B1429 PNP BCE 功放开关180V15A150W
B1494 PNP BCE 达林顿功放120V25A120Wβ=2000-20000 C106 NPN EBC 音频功放开关60V1.5A15W
C380 NPN 21 高频放大35V0.03A250MHZ
C458 NPN 21 通用30V0.1A230MHz
C536 NPN 21 通用40V0.1A180MHZ
C752 NPN 21 通用30V0.1A300MHz
C815 NPN 21 通用60V0.2A0.25W
C828 NPN 21 通用45V0.05A0.25W
C900 NPN 21 低噪放大30V0.03A100MHZ
C943 NPN 4A 通用60V0.2A200MHZ
C945 NPN 21 通用50V0.1A0.5W250MHZ
C1008 NPN 6 通用80V0.7A0.8W50MHZ
C1162 NPN 29 音频功放开关35V1.5A10W
C1213 NPN 39B 监视器专用35V0.5A0.4W
C1222 NPN 21 低噪放大60V0.1A100MHZ
C1494 ? NPN 40A 发射36V6A PQ=40W/175MHZ
C1507 NPN 28 视放300V0.2A15W
C1674 NPN 21 HF/ZF 30V0.02A600MHz
C1815 NPN 21 通用60V0.15A0.4W8MHZ
C1855 NPN 21f HF/ZF 20V0.02A550MHz
C1875 NPN 12 彩行1500V3.5A50W
C1906 NPN 21 高频放大30V0.05A1000MHZ
C1942 NPN 12 彩行1500V3A50W
C1959 NPN 21 通用30V0.4A0.5W300MHz
C1970 NPN 28 手机发射40V0.6A PQ=1.3W/175MHZ
C1971 NPN 28A 手机发射35V2.0A PQ=7.0W/175MHZ
C1972 NPN 28A 手机发射35V3.5A PQ=15W/175MHZ
C2012 NPN 21 HF 30V0.03A200MHZ
C2027 NPN 12 行管1500V5A50W
C2036
C2068 NPN 28E 视频放大300V0.05A1.5W80MHZ
C2073 NPN 28 功率放大150V1.5A25W4MHZ /A940
C2078 NPN 28 音频功放开关80V3A10W150MHZ
C2120 NPN 21 通用30V0.8A0.6W
C2228 NPN 21 视频放大160V0.05A0.75W
C2230 NPN 21 视频放大200V0.1A0.8W
C2233 NPN 28 音频功放开关200V4A40W
C2236 NPN 21 通用30V1.5A0.9W /A966
C2238 NPN 28 音频功放开关160V1.5A25W100MHZ /A968 C2320 NPN 21 通用50V0.2A0.3W200MHZ
C2335 NPN 28 视频功放500V7A40W
C2373 NPN 28 功放200V7.5A40W
C2383 NPN 21 视频开关160V1A0.9W /A1015
C2443 NPN 大铁功放开关600V50A400W
C2481 NPN 29 音频功放开关150V1.5A20W
C2482 NPN 21 视频放大300V0.1A0.9W
C2500 NPN 21 通用30V2A0.9W150MHZ
C2594 NPN 29 音频功放开关40V5A10W
C2611 NPN 29 视频放大300V0.1A1.25W
C2625 NPN 30 音频功放开关450V10A80W
C2682 NPN 29 NF/Vid 180V0.1A8W
C2688 NPN 29 视放管300V0.2A10W80MHZ
C2690 NPN 29 音频功放开关120V1.2A20W150MHZ/A1220P C2751 NPN BCE 电源开关500V15A120Wβ=40
C2837 NPN 30 音频功放开关150V10A100W
C2898 NPN 28 音频功放开关500V8A50W
C2922 NPN 43 音频功放开关180V17A200W50MHZ /A1216 C3026 NPN 12 开关管1700V5A50Wβ=20
C3030 NPN BCE 开关管达林顿900V7A80Wβ=15
C3039 NPN 28 电源开关500V7A50Wβ=40
C3058 NPN 12 开关管600V30A200W β=15
C3148 NPN 28 电源开关900V3A40Wβ=15
C3150 NPN 28 电源开关900V3A50Wβ=15
C3153 NPN 30 电源开关900V6A100Wβ=15
C3182 NPN 30 功放开关140V10A100Wβ=95/A1265
C3198 NPN 21 高频放大60V0.15A0.4W130MHZ
C3262 NPN BCE 达林顿功放800V10A100W
C3264 NPN BCE PA功放开关230V17A200Wβ=170/A1295 C3280 NPN 30 音频功放开关160V12A120Wβ=100
C3281 NPN 30 音频功放开关200V15A150W30MHZβ=100 C3300 NPN 30 音频功放开关100V15A100W β=600
C3310 NPN 28C 电源开关500V5A40W β= 20
C3320 NPN 28C 电源开关500V15A80W β= 15
C3355 NPN 21F 高频放大20V0.1A6500MHZ
C3358 NPN 40B 高频放大20V0.1A7000MHZ
C3457 NPN BCE 电源开关1100V3A50Wβ=12
C3460 NPN BCE 电源开关1100V6A100Wβ=12
C3466 NPN BCE 电源开关1200V8A120Wβ=10
C3505 NPN 28B 电源开关900V6A80W β=20
C3527 NPN BCE 电源开关500V15A100Wβ=13
C3528 NPN BCE 电源开关500V20A150Wβ=13
C3595 NPN 29 射频30V0.5A1.2Wβ=90
C3679 NPN BCE 电源开关900V5A100W6MHZ
C3680 NPN BCE 电源开关900V7A120W6MHZ
C3688 NPN BCE 彩行1500V10A150W
C3720 NPN BCE 彩行1200V10A200W
C3783 NPN BCE 高压高速开关900V5A100W 黄河21"
C3795 NPN BCE 高压高速开关900V5A2W8MHz
C3807 NPN BCE 低噪放大30V2A1.2W260MHZ
C3858 NPN BCE 功放开关200V17A200W20MHZ /A1494 C3866 NPN BCE 高压高速开关900V3A40W
C3873 NPN BCE 高压高速开关500V12A75W30MHZ
C3886 NPN BCE 开关,行管1400V8A50W8MHZ
C3893 NPN 28B 行管1400V8A50W8MHZ
C3907 NPN 28B 功放开关180V12A130W30MHZ
C3953 NPN 29 视放120V0.2A1.3W 4000MHZ
C3987 NPN 28 达林顿50V3A20W β=1000
C3995 NPN BCE 行管1500V12A180W 34寸
C3997 NPN BCE 行管1500V15A250W
C3998 NPN BCE 行管1500V25A250W
C4024 NPN BCE 功放开关100V10A35W 24MHZ
C4038 NPN BCE 门电路50V0.1A0.3W180MHZ
C4059 NPN BCE 高速开关600V15A130W 0.5/2.2US
C4106 NPN BCE 电源开关500V7A50W20MHZ?
C4111 NPN BCE 开关行管1500V10A150W
C4119 NPN BCE 微波炉开关1500V15A250W
C4231 NPN 50C 音频功放800V2A30W
C4237 NPN BCE 高压高速开关1000V8A120W30MHZ
C4242 NPN BCE 高压高速开关450V7A40W
C4288 NPN BCE 行管1400V12A200W8MHZ
C4297 NPN BCE 电源开关500V12A75W10MHZ
C4517 NPN BCE 音频功放550V3A30W6MHZ
C4532 NPN BCE
C4582 NPN 28b 电源开关600V15A75W20MHZ
ON4673 NPN BCE
ON4873 NPN BCE
C4706 NPN BCE 电源开关900V14A130W6MHz
C4742 NPN 46 彩行1500V6A50W(带阻尼)
C4745 NPN 46 彩行1500V6A50W
C4747 NPN 46 彩行1500V10A50W
C4769 NPN BCE 微机行管1500V7A60W(带阻尼)
C4913 NPN BCE 大屏视放管2000V0.2A35W
C4924 NPN BCE 音频功放800V10A70W
C4927 NPN BCE 行管1500V8A50W
C4927 NPN BCE SONY29"行管1500V8A50W 原装
C4941 NPN BCE 行管1500V6A65W 500/380NS
C4953 NPN BCE 500V2A25W
C5020 NPN BCE 彩行1000V7A100W
C5068 NPN BCE 彩行1500V10A50W
C5086 NPN BCE 彩行1500V10A50W
C5088 NPN BCE 彩行1500V10A50W
C5129 NPN BCE 彩显行管1500V8A50W(带阻)
C5132 NPN BCE 彩行1500V16A50W
C5144 NPN BCE 大屏彩行1700V20A200W
C5148 NPN BCE
C5149 NPN BCE 高速高频行管1500V8A50W(带阻)
C5198 NPN BCE 功放开关140V10A100W
C5200 NPN BCE 功放开关230V15A150W /A1943 原C5207 NPN BCE 彩行1500V10A50W 原
C5243 NPN BCE 彩行1700V15A200W 原
C5244 NPN BCE 彩行1700V15A200W
C5249 NPN BCE
C5250 NPN BCE 开关1000V7A100W 原
C5251 NPN BCE 彩行1500V12A50W 原
C5252 NPN BCE 彩行1500V15A100W 原
C5294 NPN BCE
C5296 NPN BCE 开关管25"--34"大屏彩显电源管
C5297 NPN BCE 开关管25"--34"大屏彩显电源管
C5331 NPN BCE 大屏彩显行管1500V15A180W
C5423 NPN BCE
D40C NPN ECB 对讲机用40V0.5A40W75MHZ(达林顿) D325 NPN BCE 功放开关50V3A25W
D385 NPN 11 达林顿功放100V7A30W
D400 NPN 21 通用25V1A0.75W
D415 NPN 29 音频功放开关120V0.8A5W
D438 NPN 21 通用500V1A0.75W100MHz
D547 NPN 大铁功放开关600V50A400W
D560 NPN BCE 达林顿功放150V5A30W
D600K NPN 29 音频功放开关120V1A8W130MHZ/B631K D637 NPN 39E 通用60V0.1A150MHZ ****
D667 NPN 21 视频放大120V1A0.9W140MHZ/B647
D669 NPN 29 视频放大180V1.5A1W140MHZ/D669
D718 NPN 30 音频功放开关120V8A80W /B668
D774 NPN 39B 通用100V1A1W /B734
D789 NPN 21 音频输出100V1A0.9W
D820 NPN 12 彩行1500V5A50W
D870 NPN 12 彩行1500V5A50W RRRR
D880 NPN 28 音频功放开关60V3A10W
D882 NPN 29 音频功放开关40V3A30W
D884 NPN 28 音频功放开关330V7A40W
D898 NPN 12 彩行1500V3A50W
D951 NPN 12 彩行1500V3A65W
D965 NPN 21 音频40V5A0.75W
D966 NPN 21 音频40V5A1W
D985 NPN 29 功放150V1.5A10W
D986 NPN 29 功放150V1.5A10W
D1025 NPN 28 达林顿功放200V8A50W
D1037 NPN BCE 音频功放开关150V30A180W
D1047 NPN 30 音频功放开关160V12A100W /B817
D1071 NPN 28 功放300V6A40W DRA-L
D1163A NPN 28 行偏转用350V7A40W60MHz
D1175 NPN 12 行偏转用1500V5A100W β=15 原
D1273 NPN 28 音频功放80V3A40W50MHZβ=1500
D1302 NPN 21 音频25V0.5A0.5W200MHZ
D1397 NPN BCE 开关1500V3.5A50W3MHz
D1398 NPN BCE 开关1500V5A50W3MHz
D1403 NPN 28B 彩行1500V6A120W
D1403 NPN 28B 彩行1500V6A120W 原
D1415 NPN 28B 功放电源开关100V7A40Wβ=6000达林顿D1416 NPN 28B 功放电源开关80V7A40Wβ=6000(达林顿) D1426 NPN 28B 彩行1500V3.5A80Wβ=12 RRRRR
D1427 NPN 28B 彩行1500V5A80Wβ=12 RRRRR
D1428 NPN 28B 彩行1500V6A80Wβ=12 RRRR
D1431 NPN 28B 彩行1500V5A80Wβ=20
D1433 NPN 28B 彩行1500V7A80Wβ=20
D1439 NPN BCE 彩行1500V3A80Wβ=8
D1541 NPN 28B 彩行1500V3A80Wβ=20
D1545 NPN 28B 彩行1500V5A50Wβ=20
D1547 NPN BCE 彩行1500V7A80Wβ=20
D1554 NPN BCE 彩行1500V3.5A80Wβ=12
D1555 NPN BCE 彩行1500V5A80Wβ=12
D1556 NPN BCE 彩行1500V6A80Wβ=12
D1559 NPN BCE 达林顿功放100V20A100Wβ=5000/B1079 D1590 NPN 28 达林顿功放150V8A25W β=15000
D1632 NPN 28B 彩行1500V4A70W
D1640 NPN 29 达林顿功放120V2A1.2W β=4000-40000
D1651 NPN SP 彩行1500V5A60W3MHZ
D1710 NPN BCE 彩行1500V5A50W
D1718 NPN 28C 音频功放180V15A3.5W20MHZ
D1762 NPN BCE 音频功放开关60V3A25W90MHZ /B1185 D1843 NPN BCE 低噪放大50V1A1W
D1849 NPN 50A 彩行1500V7A120W
D1850 NPN 50A 彩行1500V7A120W
D1859 NPN 50A 音频80V0.7A1W120MHZ
D1863 NPN 50A 音频120V1A1W100MHZ
D1877 NPN 30 彩行1500V4A50W(带阻尼)
D1879 NPN 30 彩行1500V6A60W(带阻尼)
D1887 NPN 30 彩行1500V10A70W
D1930 NPN 21 达林顿达林顿100V2A1.2Wβ=1000
D1975 NPN 53A 音频功放180V15A150W COP:B1317
D1978 NPN 21 达林顿120V1.5A0.9Wβ=30000
D1980 NPN 61B 达林顿100V2A10Wβ=1000-10000
D1981 NPN ECB 达林顿100V2A1W
D1993 NPN 45B 音频低噪55V0.1A0.4W
D1994A NPN ECB 音频驱动60V1A1W
D1997 NPN 45B 激励管40V3A1.5W100MHZ
D2008 NPN ECB 音频功放80V1A1.2W
D2012 NPN BCE 音频功放60V3A2W3MHZ
D2136 NPN ECB 功放80V1A1.2W
D2155 NPN 53A 音频功放180V15A150W
D2256 NPN 46 达林顿功放120V25A125Wβ=2000-20000 D2334 NPN 28B 彩行1500V5A80W
D2335 NPN BCE 彩行1500V7A100W
D2349 NPN BCE 大屏彩显行管
D2374 NPN BCE
D2375 NPN BCE
D2388 NPN EBC 达林顿90V3A1.2W
D2445 NPN BCE 彩行1500V12.5A120W
D2498 NPN BCE 彩行1500V6A50W
D2588 NPN BCE 点火器用
DK55 NPN BEC 开关400V4A60W
BC307 PNP 21a 通用50V0.2A0.3W
BC327 PNP CBE 低噪音频50V0.8A0.625W COM BC337 BC337 NPN 21a 音频激励低噪50V0.8A0.625W COM BC327 BC338 NPN 21a 通用激励50V0.8A0.6
BC546 NPN 21a 通用80V0.2A0.5W
BC547 NPN CBE 通用50V0.2A0.5W300MHZ
BD135 NPN 29 音频功放45V1.5A12.5W
BD136 PNP 29 音频功放45V1.5A12.5W
BD137 NPN 29 音频功放60V1.5A12.5W
BD138 PNP 29 音频功放60V1.5A12.5W
BD139 PNP 29 音频功放80V1.5A12.5W
BD237 NPN 29 音频功放100V2A25W
BD238 PNP 29 音频功放100V2A25W
BD243 NPN 28 音频功放45V6A65W
BD244 PNP 28 音频功放45V6A65W
BD681 NPN 29 达林顿功放100V4A40W
BD682 NPN 29 达林顿功放100V4A40W
BF458 NPN 29 视放250V0.1A10W
BU208A NPN 12 彩行1500V5A12.5W
BU208D NPN 12 彩行1500V5A12.5W (带阻尼)
BU323 NPN 28 达林顿功放450V10A125W
BU406 NPN 28 行管400V7A60W
BU508A NPN 28 行管1500V7.5A75W
BU508A NPN 28 行管1500V7.5A75W 原
BU508D NPN 28 行管1500V7.5A75W (带阻尼)
BU806 NPN 28 功放400V8A60W DAR-L
BU932R NPN 12 功放500V15A150W DAR-L
BU941 NPN 12
BU1508DX NPN 28 开关功放
BU2506DX NPN 30 开关功放1500V7A50W /600NS
BU2508AF NPN 30 开关功放700V8A125W /600NS
BU2508AX NPN 30 开关功放700V8A125W /600NS
BU2508DF NPN 30 开关功放700V8A125W/600NS(带阻尼) BU2508DX NPN 30 开关功放1500V8A50W/600NS(带阻尼) BU2520AF NPN 30 开关功放800V10A150W 1/500NS
BU2520AX NPN 30 开关功放1500V10A150W 1/500NS BU2520DF NPN 30 开关功放800V10A150W1/500NS(带阻) BU2520DX NPN 30 开关功放1500V10A50W/600NS (带阻) BU2522AF NPN 30 开关功放1500V11A150W /350NS
BU2522AX NPN 30 开关功放1500V11A150W /350NS
BU2525AF NPN 30 开关功放1500V12A150W /350NS
BU2525AX NPN 30 开关功放1500V12A150W /350NS
BU2527AF NPN 30 开关功放1500V15A150W
BU2532AW NPN 30 开关功放1500V15A150W(大屏)
BUH515 NPN BCE 行管1500V10A80W
BUH515D NPN BCE 行管1500V10A80W(带阻尼)
BUS13A NPN 12 开关功放1000V15A175W
BUS14A NPN 12 开关功放1000V30A250W
BUT11A NPN 28 开关功放1000V5A100W
BUT12A NPN 28 开关功放450V10A125W
BUV26 NPN 28 音频功放开关90V14A65W /250ns
BUV28A NPN 28 音频功放开关225V10A65W /250ns
BUV48A NPN 30 音频功放开关450V15A150W
BUW13A NPN 30 功放开关1000V15A150W
BUX48 NPN 12 功放开关850V15A125W
BUX84 NPN 30 功放开关800V2A40W
BUX98A NPN 12 功放开关400V30A210W5MHZ
DTA114 PNP 10K-10K 160V0.6A0.625W(带阻)
DTC143 NPN 录像机用4.7K-4.7K
HPA100 NPN BCE 大屏彩显行管21#
HPA150 NPN BCE 大屏彩显行管21#
HSE830 PNP BCE 音频功放80V115W1MHZ
HSE838 NPN BCE 音频功放80V115W1MHZ COP/MJ4502
MN650 NPN BCE 行管1500V6A80W
MJ802 NPN 12 音频功放开关90V30A200W
MJ2955 PNP 12 音频功放开关60V15A115W
MJ3055 NPN 12 音频功放开关60V15A115W
MJ4502 PNP 12 音频功放开关90V30A200W COP/MJ802
MJ10012 NPN 12 达林顿400V10A175W
MJ10015 NPN 12 电源开关400V50A200W
MJ10016 NPN 12 电源开关500V50A200W
MJ10025 12 电源开关850V20A250W
MJ11032 NPN 12 电源开关120V50A300W DAR-L
MJ11033 PNP 12 电源开关120V50A300W DAR-L
MJ13333 NPN 12 电源开关400V20A175W
MJ15024 NPN 12 音频功放开关400V16A250W4MHZ(原25.00) MJ15025 PNP 12 音频功放开关400V16A250W4MHZ(原25.00) MJE271 PNP 29 达林顿
MJE340 NPN 29 视放300V0.5A20W
MJE350 PNP 29 视放300V0.5A20W
MJE2955T PNP BCE 音频功放开关60V1075W2MHZ
MJE3055T NPN BCE 音频功放开关70V1075W2MHZ
MJE5822 PNP BCE 音频功放开关500V8A
MJE9730 NPN BCE
MJE13003 NPN 29 功放开关400V1.5A14W
MJE13005 NPN 28 功放开关400V4A60W
MJE13007 NPN 28 功放开关1500V2.5A60W
SE800
TIP31C NPN BCE 功放开关100V3A40W3MHZ
TIP32C PNP BCE 功放开关100V3A40W3MHZ
TIP35C NPN 30 音频功放开关100V25A125W3MHZ
TIP36C PNP 30 音频功放开关100V25A125W3MHZ
TIP41C NPN 30 音频功放开关100V6A65W3MHZ
TIP42C PNP 30 音频功放开关100V6A65W3MHZ
TIP102 NPN 28 音频功放开关100V8A2W
TIP105 28 音频功放开关
TIP122 NPN 28 音频功放开关100V8A65W DARL
TIP127 PNP 28 音频功放开关100V8A65W DARL
TIP137 PNP 28 音频功放开关100V8A70W DARL
TIP142 NPN 30 音频功放开关100V10A125W DAR-L
TIP142大NPN 30 音频功放开关100V10A125W DAR-L TIP147 PNP 30 音频功放开关100V10A125W DAR-L 0 TIP147大PNP 30 音频功放开关100V10A125W DAR-L 0 TIP152 电梯用
TL431 21 电压基准源
UGN3120 SGO 霍尔开关
UGN3144 SGO 霍尔开关
60MIAL1 电磁/微波炉1000V60A300W
T30G40 NPN BCE 大功率开关管400V30A300W
5609 COML:5610
5610 COML:5609
9626 NPN 21 通用
名称封装极性用途耐压电流功率频率配对管 9012 贴片PNP低频放大50V 0.5A 0.625W 9013 9012 21 PNP低频放大50V 0.5A 0.625W 9013 9013 21 NPN 低频放大50V 0.5A0.625W 9012 9013 贴片NPN 低频放大50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大50V 0.1A0.4W 150HMZ 9015 9015 21 PNP低噪放大50V 0.1A0.4W 150MHZ 9014 9018 21 NPN 高频放大30V 0.05A0.4W 1000MHZ 8050 21 NPN 高频放大40V 1.5A1W 100MHZ 8550 8550 21 PNP高频放大40V 1.5A1W 100MHZ 8050 2N2222 21 NPN 通用60V 0.8A 0.5W 25／200NS 2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用60V 0.6A 0.4W 26／70NS 2N3055 12 NPN 功率放大100V 15A 115W MJ2955 2N3440 6 NPN 视放开关450V 1A1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A50W 2N3904 21E NPN 通用60V 0.2A 2N2906 21C PNP 通用40V 0.2A 2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ 2N6718 21铁NPN 音频功放开关100V 2A 2W 2N5401 21 PNP视频放大160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关60V 50A 300W 2N6277 12 NPN 功放开关180V 50A 250W 2N6678 12 NPN 音频功放开关650V 15A 175W 15MHZ 3DA87A 6 NPN 视频放大100V 0.1A1W 3DG6B 6 NPN 通用20V 0.02A 0.1W 150MHZ 3DG6C 6 NPN 通用25V 0.02A 0.1W 250MHZ 3DG6D 6 NPN 通用30V 0.02A 0.1W 150MHZ 3DK2B 7 NPN 开关30V 0.03A 0.2W 3DD15D 12 NPN 电源开关300V 5A 50W 3DD102C 12 NPN 电源开关300V 5A 50W 3522V 5V稳压管 5609 21 NPN 音频低频放大50V 0.8A 0.625W 5610 5610 21 PNP音频低频放大50V 0.8A 0.625W 5610 60MIAL1 电磁／微波炉1000V 60A 300W 9626 21 NPN 通用 MPSA42 21E NPN 电话视频放大300V 0.5A 0.625W MPSA92 MPSA92 21E PNP 电话视频放大300V 0.5A 0.625W MPSA42 MPS2222A 21 NPN 高频放大75V 0.6A 0.625W 300MHZ A634 28E PNP 音频功放开关40V 2A 10W A708 6 PNP 音频开关80V 0.7A 0.8W A715C 29 PNP 音频功放开关35V 2.5A 10W 160MHZ A733 21 PNP 通用50V 0.1A180MHZ
肖特基（势垒）二极管（简称SBD）整流二极管的基本原理?FCH10A15型号简称：10A15 ?主要参数：IF(AV)=10A, VRRM=150V ?产品封装：TO-220F ?脚位长度：6-12mm ?可测试参数：耐压VRRM 正向压降(正向直流电压)VF 漏电IR ?型号全名：FCH20A15 ?型号简称：20A15 ?主要参数：20A 150V ?产品封装：TO-220F ?可测试参数：耐压VRRM 正向压降(正向直流电压)VF 漏电IR ?在金属（例如铅）和半导体（N型硅片）的接触面上，用已形成的肖特基来阻挡反向电压。肖特基与PN结的整流作用原理有根本性的差异。其耐压程度只有40V左右。 其特长是：开关速度非常快：反向恢复时间特别地短。因此，能制作开关二极和低压大电流整流二极管。 肖特基整流二极管的主要参数 ?以下是部分常用肖特基二极管型号，以及耐压和整流电流值：
肖特基二极管 肖特基二极管常用参数大全 型号制造商封 装 If/A Vrrm/V 最大Vf/V 1SS294 TOS SC-59 0.1 40 0.60 BAT15-099 INF SOT143 0.11 4 0.32 BAT54A PS SOT23 0.20 30 0.50 10MQ060N IR SMA 0.77 90 0 .65 10MQ100N IR SMA 0.77 100 0.9 6
0.34 SS12 GS DO214 1.00 20 0.50 MBRS130LT3 ON - 1.00 30 0 .39 10BQ040 IR SMB 1.00 40 0 .53 RB060L-40 ROHM PMDS 1.00 40 0.55 RB160L-40 ROHM PMDS 1.00 40 0.55 SS14 GS DO214 1.00 40 0.50 MBRS140T3 ON - 1.00 40 0 .60 10BQ060 IR SMB 1.00 60 0 .57 SS16 GS DO214 1.00 60 0.75 10BQ100 IR SMB 1.00 100 0.7 8 MBRS1100T3 ON - 1.00 100 0.7 5 10MQ040N IR SMA 1.10 40 0 .51 15MQ040N IR SMA 1.70 40 0 .55 PBYR245CT PS SOT223 2.00 45 0.45
常用三极管型号及参数 晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型IRFU020 50V 15A 42W **NMO场效应 IRFPG42 1000V 4A 150W ** NMO场效应 IRFPF40 900V 4.7A 150W ** NMO场效应 IRFP9240 200V 12A 150W ** PMOS场效应 IRFP9140 100V 19A 150W **PMOS场效应 IRFP460 500V 20A 250W ** NMO场效应 IRFP450 500V 14A 180W **NMO场效应IRFP440 500V 8A 150W **NMO场效应IRFP353 350V 14A 180W **NMO场效应IRFP350 400V 16A 180W **NMO场效应IRFP340 400V 10A 150W **NMO场效应IRFP250 200V 33A 180W **NMO场效应IRFP240 200V 19A 150W **NMO场效应IRFP150 100V 40A 180W **NMO场效应晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型IRFP140 100V 30A 150W **NMO场效应IRFP054 60V 65A 180W **NMO场效应IRFI744 400V 4A 32W **NMO场效应IRFI730 400V 4A 32W **NMO场效应IRFD9120 100V 1A 1W **NMO场效应IRFD123 80V 1.1A 1W **NMO场效应IRFD120 100V 1.3A 1W **NMO场效应IRFD113 60V 0.8A 1W **NMO场效应IRFBE30 800V 2.8A 75W **NMO场效应
Order Code Description IEP EURO -------------------------------------------------------------------------------- 022PO2 HIGH VOLTAGE DIODE 6.59 8.37 0403-000571 ZD1S30 DIODE SAMSUNG SVB30IK 1.69 2.15 1.5KE400C BIDIR TRANSIL/400V/15000W 0.89 1.13 100V/1.3W ZENER-DIODE 100V/1.3W per 5 0.97 1.23 10V/0.4W ZENER-DIODE 10V/0.4W per 5 0.67 0.85 10V/1.3W ZENER-DIODE 10V/1.3W per 5 0.97 1.23 10VT27 FERGUSON-IC 5.95 7.55 1150040500 BR1 RECTIFIER PACE MSP990 1.88 2.39 11V/0.4W ZENER DIODE 11V/0.4W per 5 0.67 0.85 11V/1.3W ZENER DIODE 11V/1.3W per 5 0.97 1.23 1200003001 D54/300V DIODE PACE MSS1000 0.97 1.23 120V/1.3W ZENER-DIODE 120V/1.3W per 5 0.97 1.23 12V/0.4W ZENER DIODE 12V/0.4W per 5 0.67 0.85 12V/1.3W ZENER DIODE 12V/1.3W per 5 0.97 1.23 130V/1.3W ZENER DIODE 130V/1.3W per 5 0.97 1.23 13V/0.4W ZENER DIODE 13V/0.4W per 5 0.67 0.85 13V/1.3W ZENER DIODE 13V/1.3W per 5 0.97 1.23 14DN244 AMSTRAD IC 13.98 17.75 14DN329 AMSTRAD IC 14.99 19.03 14DN363 AMSTRAD IC=MN6748FVZ 11.89 15.10 14DN379 ARMSTRAD TVR3 IC4 =MN14831FVL 34.87 44.28 14DN487 IC AMSTRAD 12.54 15.92 1422112 GO TO 5V1/0.4W please ask 14V/0.4W ZENER DIODE 14V/0.4W 0.12 0.15 15/80H THYR.TRACE/900V/5.5A 5.88 7.47 15/85R THYR.RETRACE/900V/5.5A 4.84 6.15 150V/1.3W ZENER DIODE 150V/1.3W per 5 0.97 1.23 15V/0.4W ZENER DIODE 15V/0.4W per 5 0.67 0.85 15V/0.5WSMD ZENER DIODE SMD 15V/5% per 5 0.98 1.24 15V/1.3W ZENER DIODE 15V/1.3W per 5 0.97 1.23 16FR120 DIODE 1200V/16A 5.21 6.62 160V/1.3W ZENER-DIODE 160V/1.3W 0.19 0.24 16RIA100 THYRISTOR 1000V TO48 15.00 19.05 16V/0.4W ZENER-DIODE 16V/0.4W per 5 0.67 0.85 16V/1.3W ZENER-DIODE 16V/1.3W per 5 0.97 1.23 17058 GO TO 17088 please ask 17088 THY+DI/900V/3A/TRACE 2.70 3.43 17089 THY+DI/900V/3A/RETRACE 2.70 3.43 17127 THYRISTOR 1.80 2.29 17160 THYRISTOR please ask 176K5887SS IC ROADSTAR 44.76 56.83 18022 GO TO 17088 4.40 5.59 180V/1.3W ZENER DIODE 180V/1.3W per 5 0.97 1.23 18V/0.4W ZENER DIODE 18V/0.4W per 5 0.67 0.85 18V/1.3W ZENER DIODE 18V/1.3W per 5 0.97 1.23 1CXP508690 IC704 DAEWOO ACD7500 =CXP566HQ-590 please ask 1N4007 RECT.1000V/1A per 10 0.87 1.10 1N4148 GEN.REC.75V/75MA=1N4448 per 10 0.47 0.60 1N4448 GO TO 1N 4148 please ask 1N4744 GO TO 15V/1.3W please ask 1N4933 RHDX0527BMZZ DIODE SHARP 51C03IR/59C03IR/66CS03IR 1.39 1.76 1N4934 RHDX0528BMZZ DIODE SHARP 51CS03IR/55CS03IR/66CS03IR 0.79 1.00 1N4936 GO TO BYD 33M please ask
肖特基二极管特性详解 我们所熟知的二极管被广泛应用于各种电路中，但我们真正了解二极管的某些特性关系吗?如二极管导通电压和反向漏电流与导通电流、环境温度存在什么样的关系等，让我们来扒扒很多数据手册中很少提起的特性关系和正确合理的选型。下面就随半导体设计制造小编一起来了解一下相关内容吧。 我们都知道在选择二极管时，主要看它的正向导通压降、反向耐压、反向漏电流等。但我们却很少知道其在不同电流、不同反向电压、不同环境温度下的关系是怎样的，在电路设计中知道这些关系对选择合适的二极管显得极为重要，尤其是在功率电路中。接下来我将通过型号为SM360A(肖特基管)的实测数据来与大家分享二极管鲜为人知的特性关系。 1、正向导通压降与导通电流的关系 在二极管两端加正向偏置电压时，其内部电场区域变窄，可以有较大的正向扩散电流通过PN结。只有当正向电压达到某一数值(这一数值称为“门槛电压”，锗管约为0.2V，硅管约为0.6V)以后，二极管才能真正导通。但二极管的导通压降是恒定不变的吗?它与正向扩散电流又存在什么样的关系?通过下图1的测试电路在常温下对型号为SM360A的二极管进行导通电流与导通压降的关系测试，可得到如图2所示的曲线关系：正向导通压降与导通电流成正比，其浮动压差为0.2V。从轻载导通电流到额定导通电流的压差虽仅为0.2V，但对于功率二极管来说它不仅影响效率也影响二极管的温升，所以在价格条件允许下，尽量选择导通压降小、额定工作电流较实际电流高一倍的二极管。 图1 二极管导通压降测试电路
图2 导通压降与导通电流关系 2、正向导通压降与环境的温度的关系 在我们开发产品的过程中，高低温环境对电子元器件的影响才是产品稳定工作的最大障碍。环境温度对绝大部分电子元器件的影响无疑是巨大的，二极管当然也不例外，在高低温环境下通过对SM360A的实测数据表1与图3的关系曲线可知道：二极管的导通压降与环境温度成反比。在环境温度为-45℃时虽导通压降最大，却不影响二极管的稳定性，但在环境温度为75℃时，外壳温度却已超过了数据手册给出的125℃，则该二极管在75℃时就必须降额使用。这也是为什么开关电源在某一个高温点需要降额使用的因素之一。 表1 导通压降与导通电流测试数据
全系列常用三极管型号参数资料 编者按：这些虽不能涵盖所有的三极管型号，例如3DD系列等，但是都是极其常用的型号，例如901系列，简直是无所不在。在网上查的电子元件手册都是卖书的广告，找到点参数型号确实不易。 名称封装极性功能耐压电流功率频率配对管 D633 28 NPN 音频功放开关100V 7A 40W 达林顿 9013 21 NPN 低频放大50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大30V 0.05A 0.4W 1000MHZ 8050 21 NPN 高频放大40V 1.5A 1W 100MHZ 8550 8550 21 PNP 高频放大40V 1.5A 1W 100MHZ 8050 2N2222 21 NPN 通用60V 0.8A 0.5W 25／200NS 2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用60V 0.6A 0.4W 26／70NS 2N3055 12 NPN 功率放大100V 15A 115W MJ2955 2N3440 6 NPN 视放开关450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A 50W 2N3904 21E NPN 通用60V 0.2A 2N2906 21C PNP 通用40V 0.2A 2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ 2N6718 21铁NPN 音频功放开关100V 2A 2W 2N5401 21 PNP 视频放大160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关60V 50A 300W 2N6277 12 NPN 功放开关180V 50A 250W 9012 21 PNP 低频放大50V 0.5A 0.625W 9013 2N6678 12 NPN 音频功放开关650V 15A 175W 15MHZ 9012 贴片PNP 低频放大50V 0.5A 0.625W 9013
肖特基二极管有哪些作用 肖特基二极管介绍： 肖特基二极管是以其发明人肖特基博士（Schottky）命名的，SBD是肖特基势垒二极管（SchottkyBarrierDiode，缩写成SBD）的简称。SBD不是利用P型半导体与N型半导体接触形成PN结原理制作的，而是利用金属与半导体接触形成的金属－半导体结原理制作的。因此，SBD也称为金属－半导体（接触）二极管或表面势垒二极管，它是一种热载流子二极管。 肖特基二极管是近年来问世的低功耗、大电流、超高速半导体器件。其反向恢复时间极短（可以小到几纳秒），正向导通压降仅0.4V左右，而整流电流却可达到几千毫安。这些优良特性是快恢复二极管所无法比拟的。中、小功率肖特基整流二极管大多采用封装形式。 肖特基二极管原理 肖特基二极管是贵金属（金、银、铝、铂等）A为正极，以N型半导体B为负极，利用二者接触面上形成的势垒具有整流特性而制成的多属-半导体器件。因为N型半导体中存在着大量的电子，贵金属中仅有极少量的自由电子，所以电子便从浓度高的B中向浓度低的A中扩散。显然，金属A中没有空穴，也就不存在空穴自A向B的扩散运动。随着电子不断从B扩散到A，B表面电子浓度表面逐渐降轻工业部，表面电中性被破坏，于是就形成势垒，其电场方向为B→A。但在该电场作用之下，A中的电子也会产生从A→B的漂移运动，从而消弱了由于扩散运动而形成的电场。当建立起一定宽度的空间电荷区后，电场引起的电子漂移运动和浓度不同引起的电子扩散运动达到相对的平衡，便形成了肖特基势垒。 典型的肖特基整流管的内部电路结构是以N型半导体为基片，在上面形成用砷作掺杂剂的N-外延层。阳极（阻档层）金属材料是钼。二氧化硅（SiO2）用来消除边缘区域的电场，提高管子的耐压值。N型基片具有很小的通态电阻，其掺杂浓度较H-层要高100%倍。在基片下边形成N+阴极层，其作用是减小阴极的接触电阻。通过调整结构参数，可在基片与阳极金属之间形成合适的肖特基势垒，当加上正偏压E时，金属A和N型基片B分别接电源的正、负极，此时势垒宽度Wo变窄。加负偏压-E时，势垒宽度就增加。 综上所述，肖特基整流管的结构原理与PN结整流管有很大的区别，通常将PN结整流管称作结整流管，而把金属-半导管整流管叫作肖特基整流管，近年来，采用硅平面工艺制造的铝硅肖特基二极管也已问世，这不仅可节省贵金属，大幅度降低成本，还改善了参数的一致性。 肖特基整流管仅用一种载流子（电子）输送电荷，在势垒外侧无过剩少数载流子的积累，因此，不存在电荷储存问题（Qrr→0），使开关特性获得时显改善。其反向恢复时间已能缩短到10ns以内。但它的反向耐压值较低，一般不超过去时100V。因此适宜在低压、大电流情况下工作。利用其低压降这特点，能提高低压、大电流整流（或续流）电路的效率。 肖特基二极管作用
常用晶体三极管参数 2008-05-12 11:12 常用晶体三极管参数 名称封装极性耐压电流功率频率配对管 D633 28 NPN 音频功放 100V 7A 40W 达林顿 9013 21 NPN 低频放大 50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大 50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大 50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大 30V 0.05A 0.4W 1000MHZ 8050 21 NPN 高频放大 40V 1.5A 1W 100MHZ 8550 8550 21 PNP 高频放大 40V 1.5A 1W 100MHZ 8050 2N2222 21 NPN 通用 60V 0.8A 0.5W 25／200NS 2N2369 4A NPN 开关 40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用 60V 0.6A 0.4W 26／70NS 2N3055 12 NPN 功率放大 100V 15A 115W MJ2955 2N3440 6 NPN 视放开 450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放 160V 16A 50W 2N3904 21E NPN 通用 60V 0.2A 2N2906 21C PNP 通用 40V 0.2A 2N2222A 21铁 NPN 高频放大 75V 0.6A 0.625W 300MHZ 2N6718 21铁 NPN 音频功放 100V 2A 2W 2N5401 21 PNP 视频放大 160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大 160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放 60V 50A 300W 2N6277 12 NPN 功放开 180V 50A 250W 9012 21 PNP 低频放大 50V 0.5A 0.625W 9013 2N6678 12 NPN 音频功放 650V 15A 175W 15MHZ 9012 贴片 PNP 低频放大 50V 0.5A 0.625W 9013 3DA87A 6 NPN 视频放大 100V 0.1A 1W 3DG6B 6 NPN 通用 20V 0.02A 0.1W 150MHZ 3DG6C 6 NPN 通用 25V 0.02A 0.1W 250MHZ 3DG6D 6 NPN 通用 30V 0.02A 0.1W 150MHZ MPSA42 21E NPN 电话视频 300V 0.5A 0.625W MPSA92 MPSA92 21E PNP 电话视频 300V 0.5A 0.625W MPSA42
第一章二极管及其应用 二极管 1、自然界中的物质，按照导电能力的不同，可分为_______、_______和______。 2、半导体的导电性能：_______________，常用的半导体材料有_____、_____。 3、半导体的导电性能：________、_______、________。 4、本征半导体：_____________半导体。 本征半导体硅或锗---__价磷元素----N型半导体（多数载流子为带__电的______） ---__价硼元素----P型半导体（多数载流子为带__电的_____） 5、二极管的材料和极性： 举例：2CZ______________________ 2AP______________________ 2BU______________________ 2DW_____________________ 6、二极管：将P型半导体和N型半导体结合在一起，在结合处形成一个特殊的薄层，即_______，一个_______可以制作一只二极管。 7、二极管的图形符号和文字符号：________________（标出正负极）。 8、二极管的重要特性：_____________ 即：_______________________________________。 9、二极管的伏安特性：表示二极管两端的____和流过二极管的____之间的关系。 伏安特性曲线：表示二极管两端的电压和流过二极管的电流变化的关系曲线。 二极管的伏安特性包括：__________和_________。 （2）正向特性：二极管加正向电压（正极接____电位，负极接____电位），超过________时，二极管开始_________。
三极管参数代换表三极管参数大全 型号耐压(V) 电流(A) 功率(W) 型号耐压(V) 电流(A) 功率(W) B857 70V 4A 40W BU2508A 1500V 8A 125W BU2508AF 1500V 8A 45W BU2508DF 1500V 8A 45W BU2520AF 1500V 10A 45W BU2520AX 1500V 10A 45W BU2520DF 1500V 10A 45W BU2520DX 1500V 10A 45W BU2522AF 1500V 10A 45W BU2522AX 1500V 10A 45W BU2522DF 1500V 10A 45W BU2522DX 1500V 10A 45W BU2525AF 1500V 12A 45W BU2525AX 1500V 12A 45W BU2527AF 1500V 12A 45W BU2527AX 1500V 12A 45W BU2532AL 1500V 15A 150W BU2532AW 1500V 16A 125W BU2725DX 1700V 12A 45W BU406 400V 5A 60W BU4522AF 1500V 10A 45W BU4522AX 1500V 10A 45W BU4523AF 1500V 11A 45W BU4523AX 1500V 11A 45W
BU4525AF 1500V 12A 45W BU4525DF 1500V 12A 45W BU4530AL 1500V 16A 125W BU4530AW 1500V 16A 125W BUH1015 1500V 14A 70W BUH315D 1500V 6A 44W BUT11A 1000V 5A 100W C3039 500V 7A 50W C3886A 1500V 8A 50W C3996 1500V 15A 180W C3997 1500V 20A 250W C3998 1500V 25A 250W c4242 450V 7A 40W C4288A 1600V 12A 200W C4532 1700V 10A 200W C4634 1500V 0.01A 2W C4686A 1500V 50mA 10W C4762 1500V 7A 50W C4769 1500V 7A 60W C4891 1500V 15A 75W C4897 1500V 20A 150W C4924 1500V 10A 70W C5027 1100V 50W C5039 800V 5A 30W C5045 1600V 15A 75W C5047 1600V 25A 25W C5048 1500V 12A 50W C5086 1500V 10A 50W C5088 1500V 8A 60W C5129 1500V 10A 50W C5142 1500V 20A 200W C5144 1700V 20A 200W
常用高清行管和大功率三极管主要参数表 2010-03-02 10:33:54 阅读78 评论0 字号：大中小 高清彩电行管损坏的原因及代换 现在，大屏幕彩色电视大都是数字高清，原来50Hz的场扫描频率接近人眼感知频闪的临界点，所以高清电视都是提高扫描频率来提高图像的清晰度，即将场扫描提高到100Hz或是60Hz逐行，这样就会使行扫描的频率提高一倍，自然行输出管的开关速度和功耗都会随之增加，普通的行输出管已经不能胜任，要采用性能更好的大功率三极管。目前采用的行管有：C5144、C5244、J6920、C5858、C5905等，这些行输出管的耐压都在1500V以上，电流多大于20A，但是由于其功耗比较大，损坏率还是比较高。归纳起来，其损坏的原因一般有以下六种。 1. 行激励不足 如果行激励不足，行管不能迅速截止与饱和，导致行管内阻变大，将造成行输出电路的功耗增加，引起行输出管发烫，一旦超过行管功耗的极限值，便会使行管烧坏。 在海信高清电视中，行振荡方波信号是由数字变频解码板输出，经过一对三极管2SC1815、2SA1015放大后，送到行激励管的基极。这两个三极管工作在大电流开关状态，故障率相对较高，损坏后就会造成行激励不足，损坏行输出管，对比可以用示波器测量行管基极的波形来确定。另外，行管基极的限流电阻阻值一般为0.1Ω，与行管的发射极串联，再与行激励变压器并联，若是阻值增大有可能用普通万用表测不出来。我们曾经修过多例次电阻增值到2Ω以上而导致开机几分钟后行管损坏的故障，且损坏行管的比例较大。 2. 行逆程电压过高
在行逆程期间，偏转线圈会对逆程电容充电，逆程电容容量大小决定充电的时间。容量越小，充电时间越短，充电电压越高，因而会产生很高的反峰脉冲电压。所以，当行一旦超过行管的耐压值，就会出现屡烧行管的结果。我们在测量逆程电容时，一般是测量电容的直流参数，而一些ESR等交流参数无法测量，所以最好是代换较可靠。 3. 行偏转线圈或行输出变压器局部短路造成行负责过重 常见场输出集成电路击穿导致行偏转线圈或行输出变压器绝缘性能下降，产生局部短路、行输出逆程电容漏电等。如果保护电路性能不完善，则会引起行管过流损坏。海信高清电视由于电源保护措施比较完善，所以这种情况不多见，表现出来的现象是行一开机就停。 4. 电源电压升高 电源电压升高会导致行逆程电压升高。现在的高清电视电源一般都是模块化的，电源设计比较合理，保护功能全，不像以前的老式电源电路，电源电压升高造成击穿行管的故障相对比较少。 5. 行管的型号和参数不对 这种情况在专业的厂家售后一般不会出现，但是作为个体维修或是业余维修就可能遇到。高清电视行管的功率大、频率高，最好用同型号行管代换。有的行管发射结没有并联电阻，如果采用普通行管，发射结并联电阻的阻值比较小，会造成基极驱动电流小，激励不足，行电流过大（正常高清行电流在500mA~600mA）而再次损坏。更换行管后测量行电流，如果原行推动变压器次级并联有缓冲电阻的，可将电阻阻值增大，甚至拿掉；如果行管发射极串联有负反馈电阻或是基极有限流电阻的，可减小该电阻阻值，再次测量行电流，如果行电流减小就适当改变这两个电阻的阻值。 6. 其他 像阻尼二极管开路、高压打火、显像管内部跳火、行信号反馈电路有故障、更换后的行管
二极管是电子电路中常用的元件之一，其在电子电路中可以作为整流、检波、钳位保护等用途。本文介绍一下电子爱好者搞电子制作时经常用到的一些二极管的主要电参数及封装丝印。 1、常用的整流二极管 电子制作中常用二极管的主要参数及封装丝印 1N4001整流二极管 1N4001整流二极管是1N40xx系列中常用的管子，其耐压值为50V，整流电流为1A，在一些低压稳压电源中很常见。对于直插的1N4001二极管，带有白色色环的那一端为负极（其它型号的直插二极管亦然）。贴片封装的1N4001的丝印为M1，其参数与直插的1N4001的参数一样。 电子制作中常用二极管的主要参数及封装丝印 贴片1N4001二极管 电子制作中常用二极管的主要参数及封装丝印 ▲ 1N4007整流二极管 1N4007二极管可以说是1N40xx系列中最常用的二极管，该管耐压值为1000V，整流电流为1A，其广泛用于电子镇流器、LED驱动器中作为低频高压整流。 电子制作中常用二极管的主要参数及封装丝印 ▲ 贴片1N4007二极管 电子制作中常用二极管的主要参数及封装丝印 ▲ 1N5408整流二极管
1N40xx系列二极管的整流电流为1A，若需要大电流整流，可以选用整流电流为3A的1N54xx 的整流二极管。其中1N5408是该系列中最常用的二极管。该管的耐压值可达1000V。 电子制作中常用二极管的主要参数及封装丝印 ▲ 6A10整流二极管 电子制作中常用二极管的主要参数及封装丝印 ▲ 10A10整流二极管 若需要更大电流的整流二极管，可以选用6A10及10A10，它们的耐压值皆为1000V，整流电流分别为6A和10A。 2、常用的肖特基二极管 肖特基二极管高频性能良好，正向压降小，多用于开关电源及逆变器中作高频整流。 电子制作中常用二极管的主要参数及封装丝印 ▲ 1N5819肖特基二极管 1N5819肖特基二极管高频性能良好，正向压降低（在左右），在一些输出电流1A以下的锂电池充电器中很常见。1N5819的耐压值为40V，整流电流为1A。 电子制作中常用二极管的主要参数及封装丝印 贴片封装的1N5819肖特基二极管 电子制作中常用二极管的主要参数及封装丝印 1N5822肖特基二极管 电子制作中常用二极管的主要参数及封装丝印 贴片封装的1N5822肖特基二极管
常用贴片三极管主要参数(SOT-23) 序号型号 TYPE 极性 POLA RITY P D (mW) I C (mA) BV CBO (V) BV CEO (V) h FE V CE(sat)I C/I B f TYPE (MHZ) 打标 Marking Min/Max I C mA V CE Volts Max Volts mA 1S9012PNP3005004025120/3505010.6500501502T1 2S9013NPN3005004025120/3505010.650050150J3 3S9014NPN2001005045200/1000150.31005150J6 4S9015PNP2001005045200/1000150.310010150M6 5S9018NPN20050251870/190 1.O50.51001600J8 6S8050NPN3005004025120/3505010.650050150J3Y 7S8550PNP3005004025120/3505010.6500501502TY 8SS8050NPN1001500402585/30010010.58008080Y1 9SS8550PNP1001500402585/30010010.58008080Y2 10C1815NPN20015060500130/400260.251001080HF 11A1015PNP2001505050130/400260.31001080BA 12C945NPN2001506050130/400160.310010150CR 13A733PNP2001506050120/475160.31001050CS 142SC1623NPN200100605090/600160.310010250L4、L5、L6、L7 15M28S NPN20010004020300/1000010010.556002010028S 16M8050NPN2001000402580/30010010.580080150Y11 17M8550PNP2001000402585/30010010.580080150Y21 18MMBT5551NPN30060018016080/25010 5.O0.550 5.O80G1 19MMBT5401PNP300600160150100/20010 5.O0.5500.51002L 20MMBTA42NPN300300300300100/20010100.2202501D 21MMBTA92NPN300300300300100/20010100.2202502D 222SC2412NPN2001506050120/560160.4505180BQ、BR、BS 232SC3356NPN300100201250/30020100.51057000R23、R24、R25 242SC3837NPN30050301856/39010100.52041500CN、CP、CQ、CR 252SC3838NPN30050201156/3905100.51053200AN、AP、AQ、AR 26BC807-16PNP2255005045100/25010010.7500502005A 27BC807-25PNP2255005045160/40010010.7500502005B 28BC807-40PNP2255005045250/60010010.7500502005C 29BC817-16NPN2255005045100/25010010.7500502006A 30BC817-25NPN2255005045160/40010010.7500502006B 31BC817-40NPN2255005045250/60010010.7500502006C 32BC846A NPN2251008065110/220250.610051001A 33BC846B NPN2251008065200/450250.610051001B 34BC847A NPN2251005045110/220250.610051001E 35BC847B NPN2251005045200/450250.610051001F 36BC847C NPN2251005045420/800250.610051001G 37BC848A NPN2251003030110/220250.610051001J 38BC848B NPN2251003030200/450250.610051001K 39BC848C NPN2251003030450/800250.610051001L 40BC858A PNP2251008065125/250250.6510051003A 41BC858B PNP2251008065220/475250.6510051003B 42BC857A PNP2251005045125/250250.6510051003E 43BC857B PNP2251005045220/475250.6510051003F 44BC875C PNP2251005045420/800250.6510051003G
部分常见三极管参数大全[1] 晶体管型号反压Vbe0电流IC m功率PCM放大系数特征频率管子类型2SA1012Y 60V 5A 25W * * PNP 2SC752G 40V 0.2A 0.2W * * NPN 2SA1013R 160V 1A 0.9W * * PNP 2SA933S 50V 0.1A 0.9W * * PNP BF324 30V 0.26A 0.25W * * PNP BD941F 120V 3A 19W * * NPN BC636 45V 1A 0.8W * * PNP 2SD1480 80V 4A 25W * * NPN 2SC3271 300V 0.1A 5W * * NPN 2SC2688 300V 0.2A 10W * * NPN 2SC1875 50V 0.15A 0.4W * * NPN 2SA1175H 50V 0.1A 0.3W * * PNP 2SD1138C 150V 2A 30W * * NPN 2SB882 60V - 1.7W * * PNP 2SC2377 20V 0.015A 0.2W * * NPN 晶体管型号反压Vbe0电流Icm功率Pcm放大系数特征频率管子类型 IRFU020 50V 15A 42W * * NMOS场效应IR FP G42 1000V 4A 150W * * NMOS场效应IRFPF40 900V 4.7A 150W * * NMOS场效应IRFP9240 200V 12A 150W * * PMOS场效应IRFP9140 100V 19A 150W * * PMOS场效应IRFP460 500V 20A 250W * * NMOS场效应IRFP450 500V 14A 180W * * NMOS场效应IRFP440 500V 8A 150W * * NMOS场效应IRFP353 350V 14A 180W * * NMOS场效应IRFP350 400V 16A 180W * * NMOS场效应IRFP340 400V 10A 150W * * NMOS场效应IRFP250 200V 33A 180W * * NMOS场效应IRFP240 200V 19A 150W * * NMOS场效应IRFP150 100V 40A 180W * * NMOS场效应晶体管型号反压Vbe0电流Icm功率Pcm放大系数特征频率管子类型
9月28日 常用二极管参数 整流二极管主要参数 50V 100V 200V 300V 400V 500V 600V 800V 1000V 1A 1N4001 1N4002 1N4003 1N4004 1N4005 1N4006 1N4007 1.5A 1N5391 1N5392 1N5393 1N5394 1N5395 1N5396 1N5397 1N5398 1N5399 2A PS200 PS201 PS202 PS204 PS206 PS208 PS209 3A 1N5400 1N5401 1N5402 1N5404 1N5405 1N5406 1N5407 1N5408 1N5409 稳压二极管主要参数 型号最大功耗(mW) 稳定电压(V) 电流(mA) 代换型号 国产稳压管日立稳压管 最小值最大值新型号旧型号 HZ4B2 500 3.8 4 5 2CW102 2CW21 4B2 HZ4C1 500 4 4.2 5 2CW102 2CW21 4C1 HZ6 500 5.5 5.8 5 2CW103 2CW21A 6B1 HZ6A 500 5.2 5.7 5 2CW103 2CW21A HZ6C3 500 6 6.4 5 2CW104 2CW21B 6C3 HZ7 500 6.9 7.2 5 2CW105 2CW21C HZ7A 500 6.3 6.9 5 2CW105 2CW21C HZ7B 500 6.7 7.3 5 2CW105 2CW21C HZ9A 500 7.7 8.5 5 2CW106 2CW21D HZ9CTA 500 8.9 9.7 5 2CW107 2CW21E HZ11 500 9.5 11.9 5 2CW109 2CW21G HZ12 500 11.6 14.3 5 2CW111 2CW21H HZ12B 500 12.4 13.4 5 2CW111 2CW21H HZ12B2 500 12.6 13.1 5 2CW111 2CW21H 12B2 HZ18Y 500 16.5 18.5 5 2CW113 2CW21J HZ20-1 500 18.86 19.44 2 2CW114 2CW21K HZ27 500 27.2 28.6 2 2CW117 2CW21L 27-3 HZT33-02 400 31 33.5 5 2CW119 2CW21M RD2.0E(B) 500 1.88 2.12 20 2CW100 2CW21P 2B1 RD2.7E 400 2.5 2.93 20 2CW101 2CW21S RD3.9EL1 500 3.7 4 20 2CW102 2CW21 4B2 RD5.6EN1 500 5.2 5.5 20 2CW103 2CW21A 6A1 RD5.6EN3 500 5.6 5.9 20 2CW104 2CW21B 6B2 RD5.6EL2 500 5.5 5.7 20 2CW103 2CW21A 6B1 RD6.2E(B) 500 5.88 6.6 20 2CW104 2CW21B RD7.5E(B) 500 7 7.9 20 2CW105 2CW21C RD10EN3 500 9.7 10 20 2CW108 2CW21F 11A2 RD11E(B) 500 10.1 11.8 15 2CW109 2CW21G RD12E 500 11.74 12.35 10 2CW110 2CW21H 12A1 RD12F 1000 11.19 11.77 20 2CW109 2CW21G RD13EN1 500 12 12.7 10 2CW110 2CW21H 12A3 RD15EL2 500 13.8 14.6 15 2CW112 2CW21J 12C3
