常用高清行管和大功率三极管主要参数表
2010-03-02 10:33:54 阅读78 评论0 字号：大中小
高清彩电行管损坏的原因及代换
现在，大屏幕彩色电视大都是数字高清，原来50Hz的场扫描频率接近人眼感知频闪的临界点，所以高清电视都是提高扫描频率来提高图像的清晰度，即将场扫描提高到100Hz或是60Hz逐行，这样就会使行扫描的频率提高一倍，自然行输出管的开关速度和功耗都会随之增加，普通的行输出管已经不能胜任，要采用性能更好的大功率三极管。目前采用的行管有：C5144、C5244、J6920、C5858、C5905等，这些行输出管的耐压都在1500V以上，电流多大于20A，但是由于其功耗比较大，损坏率还是比较高。归纳起来，其损坏的原因一般有以下六种。
1. 行激励不足
如果行激励不足，行管不能迅速截止与饱和，导致行管内阻变大，将造成行输出电路的功耗增加，引起行输出管发烫，一旦超过行管功耗的极限值，便会使行管烧坏。
在海信高清电视中，行振荡方波信号是由数字变频解码板输出，经过一对三极管2SC1815、2SA1015放大后，送到行激励管的基极。这两个三极管工作在大电流开关状态，故障率相对较高，损坏后就会造成行激励不足，损坏行输出管，对比可以用示波器测量行管基极的波形来确定。另外，行管基极的限流电阻阻值一般为0.1Ω，与行管的发射极串联，再与行激励变压器并联，若是阻值增大有可能用普通万用表测不出来。我们曾经修过多例次电阻增值到2Ω以上而导致开机几分钟后行管损坏的故障，且损坏行管的比例较大。
2. 行逆程电压过高
在行逆程期间，偏转线圈会对逆程电容充电，逆程电容容量大小决定充电的时间。容量越小，充电时间越短，充电电压越高，因而会产生很高的反峰脉冲电压。所以，当行一旦超过行管的耐压值，就会出现屡烧行管的结果。我们在测量逆程电容时，一般是测量电容的直流参数，而一些ESR等交流参数无法测量，所以最好是代换较可靠。
3. 行偏转线圈或行输出变压器局部短路造成行负责过重
常见场输出集成电路击穿导致行偏转线圈或行输出变压器绝缘性能下降，产生局部短路、行输出逆程电容漏电等。如果保护电路性能不完善，则会引起行管过流损坏。海信高清电视由于电源保护措施比较完善，所以这种情况不多见，表现出来的现象是行一开机就停。
4. 电源电压升高
电源电压升高会导致行逆程电压升高。现在的高清电视电源一般都是模块化的，电源设计比较合理，保护功能全，不像以前的老式电源电路，电源电压升高造成击穿行管的故障相对比较少。
5. 行管的型号和参数不对
这种情况在专业的厂家售后一般不会出现，但是作为个体维修或是业余维修就可能遇到。高清电视行管的功率大、频率高，最好用同型号行管代换。有的行管发射结没有并联电阻，如果采用普通行管，发射结并联电阻的阻值比较小，会造成基极驱动电流小，激励不足，行电流过大（正常高清行电流在500mA~600mA）而再次损坏。更换行管后测量行电流，如果原行推动变压器次级并联有缓冲电阻的，可将电阻阻值增大，甚至拿掉；如果行管发射极串联有负反馈电阻或是基极有限流电阻的，可减小该电阻阻值，再次测量行电流，如果行电流减小就适当改变这两个电阻的阻值。
6. 其他
像阻尼二极管开路、高压打火、显像管内部跳火、行信号反馈电路有故障、更换后的行管
质量差等，也会造成行管再次击穿。
高清行管（变频管）不带阻尼
高清行管参数
C5144 1700V 20A 200W 25寸高清彩电
C5244 1600V 30A 200W 53寸背投彩电
J6950 1700V 20A 60W 25寸高清彩电
C3998 1500V 25A 250W 43寸背投彩电
C5857 1700V 21A 75W 29寸高清彩电
C5858 1700V 22A 200W 34寸高清彩电
C5859 1700V 23A 210W 43寸背投彩电

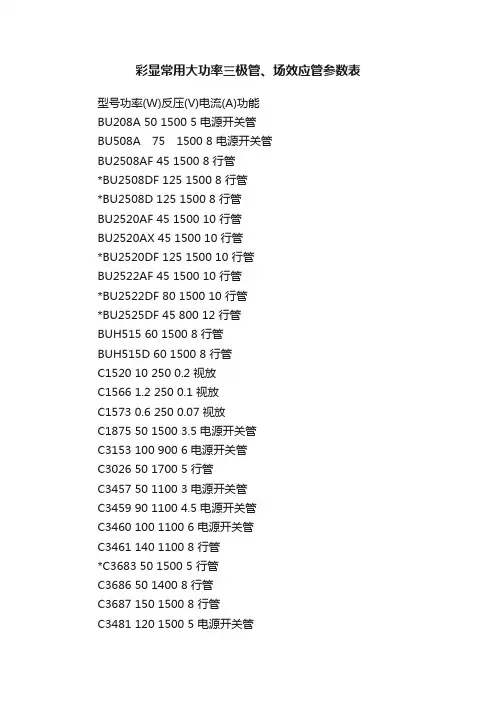

大功率三极管主要参数表
型号功率(W) 反压(V) 电流(A) 功能
BU208A 50 1500 5 电源开关管
BU508A 75 1500 8 电源开关管
BU2508AF 45 1500 8 行管
*BU2508DF 125 1500 8 行管
*BU2508D 125 1500 8 行管
BU2520AF 45 1500 10 行管
BU2520AX 45 1500 10 行管
*BU2520DF 125 1500 10 行管
BU2522AF 45 1500 10 行管
*BU2522DF 80 1500 10 行管
*BU2525DF 45 800 12 行管
BUH515 60 1500 8 行管BUH515D 60 1500 8 行管
C1520 10 250 0.2 视放
C1566 1.2 250 0.1 视放
C1573 0.6 250 0.07 视放
C1875 50 1500 3.5 电源开关管C3153 100 900 6 电源开关管C3026 50 1700 5 行管
C3457 50 1100 3 电源开关管C3459 90 1100 4.5 电源开关管C3460 100 1100 6 电源开关管C3461 140 1100 8 行管
*C3683 50 1500 5 行管
C3686 50 1400 8 行管
C3687 150 1500 8 行管
C3481 120 1500 5 电源开关管C3688 150 1500 10 行管
*C3842 120 1500 6 行管
*C3883 50 1500 5 行管
C3885 50 1400 7 行管
C3886 50 1400 8 行管
C3887 80 1400 7 行管
C3889 80 1400 80 行管*C3891 50 1400 6 行管*C3892 50 1400 7 行管*C3893 50 1400 8 行管C3895 60W 1400V 7A 行管C3896 70 1400 8 行管*C3897 180 1500 12 行管C3897 250 1500 25 行管C3998 250 1500 25 行管*C4122 60 1500 6 行管*C4123 60 1500 7 行管*C4124 70 1500 8 行管*C4125 70 1500 10 行管C4237 150 800 10 行管*C4269 60 1500 7 行管*C4293 50 1500 5 行管*C4294 50 1500 6 行管*C4589 50 1500 10 行管*C4742 50 1500 6 行管*C4744 50 1500 6 行管C4747 50 1500 10 行管*C4769 60 1500 7 行管
C5048 50 1500 12 行管
C5088 45 1500 8 行管
C5129 50 1500 6 行管
C5144 200 1700 20 行管
C5148 50 1500 8 行管
C5250 50 1500 8 行管
C5297 60 1500 8 行管
C5299 60 1400 8 行管
C5339 50 1500 7 行管
C5418 120 1500 6 行管
*D1396 50 1500 2 行管
*D1398 50 1500 5 行管
D1402 120 1500 5 电源开关管D1403 120 1500 6 电源开关管*D1426 80 1500 3.5 行管
*D1427 80 1500 5 行管
*D1428 80 1500 6 行管
D1433 80 1500 7 行管
D1434 80 1500 5 行管
*D1455 50 1500 5 行管
*D1554 40 1500 3.5 行管D1555 50 1500 5 电源开关管
常用三极管型号及参数 晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型IRFU020 50V 15A 42W **NMO场效应 IRFPG42 1000V 4A 150W ** NMO场效应 IRFPF40 900V 4.7A 150W ** NMO场效应 IRFP9240 200V 12A 150W ** PMOS场效应 IRFP9140 100V 19A 150W **PMOS场效应 IRFP460 500V 20A 250W ** NMO场效应 IRFP450 500V 14A 180W **NMO场效应IRFP440 500V 8A 150W **NMO场效应IRFP353 350V 14A 180W **NMO场效应IRFP350 400V 16A 180W **NMO场效应IRFP340 400V 10A 150W **NMO场效应IRFP250 200V 33A 180W **NMO场效应IRFP240 200V 19A 150W **NMO场效应IRFP150 100V 40A 180W **NMO场效应晶体管型号反压Vbe0 电流Icm 功率Pcm 放大系数特征频率管子类型IRFP140 100V 30A 150W **NMO场效应IRFP054 60V 65A 180W **NMO场效应IRFI744 400V 4A 32W **NMO场效应IRFI730 400V 4A 32W **NMO场效应IRFD9120 100V 1A 1W **NMO场效应IRFD123 80V 1.1A 1W **NMO场效应IRFD120 100V 1.3A 1W **NMO场效应IRFD113 60V 0.8A 1W **NMO场效应IRFBE30 800V 2.8A 75W **NMO场效应
一、元件参数手册 https://www.doczj.com/doc/4615285908.html,可以下载 二、常用高频三极管型号与参数 常用高频发射三极管型号及参数 型号功率增益电压频率工作状态封装123脚 2N3375 10W 5dB 28V 400MHz FM/AM/SSB TO-60 2N3553 2,5W 10dB 28V 175MHz FM/AM TO-39 C B E 2N3632 20W 7dB 28V 175MHz FM TO-60 2N3866 5W 10dB 28V 400MHz WINTransceiver TO-39 C B E 2N3924 4W 6dB 13,6V 175MHz WINTransceiver TO-39 2N4427 2W 10dB 12V 175MHz WINTransceiver TO-39 2N5108 1W 5dB 24V 1200MHz WINTransceiver TO-39 2N5109 3,5W 11dB 15V 200MHz WINTransceiver TO-39 2N5421 3W 9dB 13,5V 175MHz WINTransceiver TO-39 2N5913 2W 7dB 12,5V 175MHz WINTransceiver TO-39 2N5943 1W 8dB 15V 400MHz FM TO-39 2SC730 0,8W 10dB 13,5V 175MHz FM TO-39 C B E 2SC1096 10W 60MHz FM TO-220 2SC1173 10W 100MHz FM/AM/SSB TO-220 2SC1306 16W 30MHz FM/AM/SSB TO-220 B C E 2SC1307 16W 12dB 12V 30MHz FM/AM/SSB TO-220 B C E 2SC1590 5W 10dB 12,5V 136-174MHz FM TO-220 B E C 2SC1591 14W 7,5dB 12,5V 136-174MHz FM TO-220 B E C 2SC1678 5W 30MHz WINTransceiver TO-220 B C E 2SC1728 8W 80MHz WINTransceiver TO-202 E B C 2SC1729 14W 10dB 13,5V 175MHz FM T-31E 2SC1909 10W 14,5dB 13,5V 50MHz FM/AM/SSB TO-220 B C E 2SC1944 13W 11,1dB 12V 30MHz WINTransceiver TO-220 B C E 2SC1945 16W 14,5dB 12V 30MHz FM/AM/SSB TO-220 B E C 2SC1946 25W 6,7dB 13,5V 175MHz FM T-31E 2SC1946A 30W 10dB 13,5V 175MHz FM T-31E 2SC1947 3W 10dB 13,5V 175MHz FM TO-39 C B E 2SC1957 1,8W 17dB 12V 30MHz WINTransceiver TO-126 E C B 2SC1966 3W 7,8dB 13,5V 470MHz FM T-31E 2SC1967 7W 6,7dB 13,5V 470MHz FM T-31E 2SC1968 14W 3,7dB 13,5V 470MHz FM T-31E 2SC1968A 14W 5,4dB 13,5V 470MHz FM T-31E 2SC1969 18W 12dB 12V 30MHz FM/AM/SSB TO-220 B C E 2SC1970 1,5W 10dB 13,5V 175MHz WINTransceiver TO-220 B E C
常用高清行管和大功率三极管主要参数表 2010-03-02 10:33:54 阅读78 评论0 字号：大中小 高清彩电行管损坏的原因及代换 现在，大屏幕彩色电视大都是数字高清，原来50Hz的场扫描频率接近人眼感知频闪的临界点，所以高清电视都是提高扫描频率来提高图像的清晰度，即将场扫描提高到100Hz或是60Hz逐行，这样就会使行扫描的频率提高一倍，自然行输出管的开关速度和功耗都会随之增加，普通的行输出管已经不能胜任，要采用性能更好的大功率三极管。目前采用的行管有：C5144、C5244、J6920、C5858、C5905等，这些行输出管的耐压都在1500V以上，电流多大于20A，但是由于其功耗比较大，损坏率还是比较高。归纳起来，其损坏的原因一般有以下六种。 1. 行激励不足 如果行激励不足，行管不能迅速截止与饱和，导致行管内阻变大，将造成行输出电路的功耗增加，引起行输出管发烫，一旦超过行管功耗的极限值，便会使行管烧坏。 在海信高清电视中，行振荡方波信号是由数字变频解码板输出，经过一对三极管2SC1815、2SA1015放大后，送到行激励管的基极。这两个三极管工作在大电流开关状态，故障率相对较高，损坏后就会造成行激励不足，损坏行输出管，对比可以用示波器测量行管基极的波形来确定。另外，行管基极的限流电阻阻值一般为Ω，与行管的发射极串联，再与行激励变压器并联，若是阻值增大有可能用普通万用表测不出来。我们曾经修过多例次电阻增值到2Ω以上而导致开机几分钟后行管损坏的故障，且损坏行管的比例较大。 2. 行逆程电压过高 在行逆程期间，偏转线圈会对逆程电容充电，逆程电容容量大小决定充电的时间。容量越小，充电时间越短，充电电压越高，因而会产生很高的反峰脉冲电压。所以，当行一旦超过行管的耐压值，就会出现屡烧行管的结果。我们在测量逆程电容时，一般是测量电容的直流参数，而一些ESR等交流参数无法测量，所以最好是代换较可靠。 3. 行偏转线圈或行输出变压器局部短路造成行负责过重 常见场输出集成电路击穿导致行偏转线圈或行输出变压器绝缘性能下降，产生局部短路、行输出逆程电容漏电等。如果保护电路性能不完善，则会引起行管过流损坏。海信高清电视由于电源保护措施比较完善，所以这种情况不多见，表现出来的现象是行一开机就停。 4. 电源电压升高 电源电压升高会导致行逆程电压升高。现在的高清电视电源一般都是模块化的，电源设计比较合理，保护功能全，不像以前的老式电源电路，电源电压升高造成击穿行管的故障相对比较少。 5. 行管的型号和参数不对 这种情况在专业的厂家售后一般不会出现，但是作为个体维修或是业余维修就可能遇到。高清电视行管的功率大、频率高，最好用同型号行管代换。有的行管发射结没有并联电阻，如果采用普通行管，发射结并联电阻的阻值比较小，会造成基极驱动电流小，激励不足，行电流过大（正常高清行电流在500mA~600mA）而再次损坏。更换行管后测量行电流，如果原行推动变压器次级并联有缓冲电阻的，可将电阻阻值增大，甚至拿掉；如果行管发射极串联有负反馈电阻或是基极有限流电阻的，可减小该电阻阻值，再次测量行电流，如果行电流减小就适当改变这两个电阻的阻值。 6. 其他 像阻尼二极管开路、高压打火、显像管内部跳火、行信号反馈电路有故障、更换后的行管
全系列常用三极管型号参数资料 编者按：这些虽不能涵盖所有的三极管型号，例如3DD系列等，但是都是极其常用的型号，例如901系列，简直是无所不在。在网上查的电子元件手册都是卖书的广告，找到点参数型号确实不易。 名称封装极性功能耐压电流功率频率配对管 D633 28 NPN 音频功放开关100V 7A 40W 达林顿 9013 21 NPN 低频放大50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大30V 0.05A 0.4W 1000MHZ 8050 21 NPN 高频放大40V 1.5A 1W 100MHZ 8550 8550 21 PNP 高频放大40V 1.5A 1W 100MHZ 8050 2N2222 21 NPN 通用60V 0.8A 0.5W 25／200NS 2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用60V 0.6A 0.4W 26／70NS 2N3055 12 NPN 功率放大100V 15A 115W MJ2955 2N3440 6 NPN 视放开关450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A 50W 2N3904 21E NPN 通用60V 0.2A 2N2906 21C PNP 通用40V 0.2A 2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ 2N6718 21铁NPN 音频功放开关100V 2A 2W 2N5401 21 PNP 视频放大160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关60V 50A 300W 2N6277 12 NPN 功放开关180V 50A 250W 9012 21 PNP 低频放大50V 0.5A 0.625W 9013 2N6678 12 NPN 音频功放开关650V 15A 175W 15MHZ 9012 贴片PNP 低频放大50V 0.5A 0.625W 9013
9013三极管 三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP和NPN两种。s9013 NPN三极管主要用途：作为音频放大和收音机1W推挽输出。 1型号对比 s9014,s9013，s9015，s9012，s9018系列的晶体小功率三极管，把显示文字平面朝自己，从左向右依次为e发射极b基极c集电极；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为e b c，s8050，8550，C2078 也是和这个一样的。用下面这个引脚图(管脚图)表示： 三极管引脚图 9013三极管[1] e b c 当前，国内各种晶体三极管有很多种，管脚的排列也不相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置（下面有用万用表测量三极管的三个极的方法），或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。 非9014,9013系列三极管管脚识别方法： (a) 判定基极。用万用表R×100或R×1k挡测量管子三个电极中每两个极之间的正、反向电阻值。当用第一根表笔接某一电极，而第二表笔先后接触另外两个电极均测得低阻值时，则第一根表笔所接的那个电极即为基极b。这时，要注意万用表表笔的极性，如果红表笔接的是基极b。黑表笔分别接在其他两极时，测得的阻值都较小，则可判定被测管子为PNP型三极管；如果黑表笔接的是基极b，红表笔分别接触其他两极时，测得的阻值较小，则被测三极管为NPN型管如9013，9014,9018。
这些虽不能涵盖所有的三极管型号，例如3DD系列等，但是都是极其常用的型号，例如901系列，简直是无所不在。在网上查的电子元件手册都是卖书的广告，找到点参数型号确实不易。 S9013是NPN型三极管，放大倍数分为六级，在三极管上有标识： D级：64-91 E级：78-112 F级：96-135 G级：112-166 H级：144-220 I级：190-300 名称封装极性功能耐压电流功率频率配对管 D63328NPN音频功放开关100V7A40W达林顿 9013 21 NPN 低频放大50V0. 5A0. 625W 9012 9014 21 NPN 低噪放大50V0. 1A0. 4W 150HM Z9015 9015 21 PNP 低噪放大50V0. 1A0. 4W 150MHZ 9014 901821NPN高频放大30V0.05A0.4W1000MHZ 805021NPN高频放大40V1.5A1W100MHZ8550 855021PNP高频放大40V1.5A1W100MHZ8050 2N222221NPN通用60V0.8A0.5W25／200NS 2N23694ANPN开关40V0.5A0.3W800MHZ 2N29074ANPN通用60V0.6A0.4W26／70NS 2N305512NPN功率放大100V15A115WMJ2955 2N34406NPN视放开关450V1A1W15MHZ2N6609 2N377312NPN音频功放开关160V16A50W 2N390421ENPN通用60V0.2A 2N290621CPNP通用40V0.2A 2N2222A21铁NPN高频放大75V0.6A0.625W300MHZ 2N671821铁NPN音频功放开关100V2A2W 2N540121PNP视频放大160V0.8050三极管引脚图6A0.625W100MHZ2N5551 2N555121NPN视频放大160V0.6A0.625W100MHZ2N5401 2N568512NPN音频功放开关60V50A300W 2N627712NPN功放开关180V50A250W 901221PNP低频放大50V0.5A0.625W9013 2N667812NPN音频功放开关650V15A175W15MHZ 9012贴片PNP低频放大50V0.5A0.625W9013 3DA87A6NPN视频放大100V0.1A1W 3DG6B6NPN通用20V0.02A0.1W150MHZ 3DG6C6NPN通用25V0.02A0.1W250MHZ 3DG6D6NPN通用30V0.02A0.1W150MHZ MPSA4221ENPN电话视频放大300V0.5A0.625WMPSA92 MPSA9221EPNP电话视频放大300V0.5A0.625WMPSA42 MPS2222A21NPN高频放大75V0.6A0.625W300MHZ

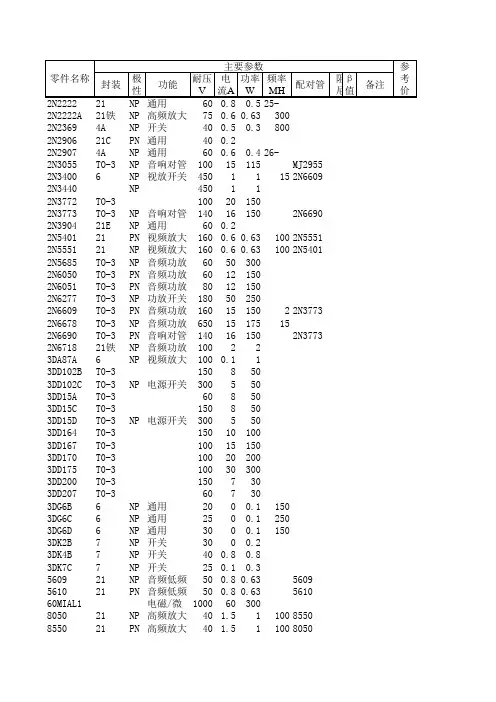

常用晶体三极管参数 2008-05-12 11:12 常用晶体三极管参数 名称封装极性耐压电流功率频率配对管 D633 28 NPN 音频功放 100V 7A 40W 达林顿 9013 21 NPN 低频放大 50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大 50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大 50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大 30V 0.05A 0.4W 1000MHZ 8050 21 NPN 高频放大 40V 1.5A 1W 100MHZ 8550 8550 21 PNP 高频放大 40V 1.5A 1W 100MHZ 8050 2N2222 21 NPN 通用 60V 0.8A 0.5W 25／200NS 2N2369 4A NPN 开关 40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用 60V 0.6A 0.4W 26／70NS 2N3055 12 NPN 功率放大 100V 15A 115W MJ2955 2N3440 6 NPN 视放开 450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放 160V 16A 50W 2N3904 21E NPN 通用 60V 0.2A 2N2906 21C PNP 通用 40V 0.2A 2N2222A 21铁 NPN 高频放大 75V 0.6A 0.625W 300MHZ 2N6718 21铁 NPN 音频功放 100V 2A 2W 2N5401 21 PNP 视频放大 160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大 160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放 60V 50A 300W 2N6277 12 NPN 功放开 180V 50A 250W 9012 21 PNP 低频放大 50V 0.5A 0.625W 9013 2N6678 12 NPN 音频功放 650V 15A 175W 15MHZ 9012 贴片 PNP 低频放大 50V 0.5A 0.625W 9013 3DA87A 6 NPN 视频放大 100V 0.1A 1W 3DG6B 6 NPN 通用 20V 0.02A 0.1W 150MHZ 3DG6C 6 NPN 通用 25V 0.02A 0.1W 250MHZ 3DG6D 6 NPN 通用 30V 0.02A 0.1W 150MHZ MPSA42 21E NPN 电话视频 300V 0.5A 0.625W MPSA92 MPSA92 21E PNP 电话视频 300V 0.5A 0.625W MPSA42
三极管的主要参数 1、直流参数 (1)集电极一基极反向饱和电流Icbo,发射极开路(Ie=0)时,基极和集电极之间加上规定的反向电压Vcb 时的集电极反向电流,它只与温度有关,在一定温度下是个常数,所以称为集电极一基极的反向饱和电流.良好的三极管,Icbo很小,小功率锗管的Icbo约为1~10微安,大功率锗管的Icbo可达数毫安,而硅管的Icbo则非常小,是毫微安级. (2)集电极一发射极反向电流Iceo(穿透电流)基极开路(Ib=0)时,集电极和发射极之间加上规定反向电 压Vce时的集电极电流.Iceo大约是Icbo的β倍即Iceo=(1+β)Icbo o Icbo和Iceo受温度影响极大,它们是衡量管子热稳定性的重要参数,其值越小,性能越稳定,小功率锗管的Iceo比硅管大. (3)发射极---基极反向电流Iebo 集电极开路时,在发射极与基极之间加上规定的反向电压时发射极的 电流,它实际上是发射结的反向饱和电流. (4)直流电流放大系数β1(或hEF) 这是指共发射接法,没有交流信号输入时,集电极输出的直流电流与 基极输入的直流电流的比值,即: β1=Ic/Ib 2、交流参数 (1)交流电流放大系数β(或hfe) 这是指共发射极接法,集电极输出电流的变化量△Ic与基极输入电流 的变化量△Ib之比,即: β= △Ic/△Ib 一般晶体管的β大约在10-200之间,如果β太小,电流放大作用差,如果β太大,电流放大作用虽然大,但性能往往不稳定. (2)共基极交流放大系数α(或hfb) 这是指共基接法时,集电极输出电流的变化是△Ic与发射极电流的 变化量△Ie之比,即: α=△Ic/△Ie 因为△Ic<△Ie,故α<1.高频三极管的α>0.90就可以使用 α与β之间的关系: α= β/(1+β) β= α/(1-α)≈1/(1-α) (3)截止频率fβ、fα当β下降到低频时0.707倍的频率,就是共发射极的截止频率fβ;当α下降到低频 时的0.707倍的频率,就是共基极的截止频率fαo fβ、fα是表明管子频率特性的重要参数,它们之间的关系为: fβ≈(1-α)fα (4)特征频率fT因为频率f上升时,β就下降,当β下降到1时,对应的fT是全面地反映晶体管的高频放 大性能的重要参数. 3、极限参数 (1)集电极最大允许电流ICM 当集电极电流Ic增加到某一数值,引起β值下降到额定值的2/3或1/2, 这时的Ic值称为ICM.所以当Ic超过ICM时,虽然不致使管子损坏,但β值显著下降,影响放大质量. (2)集电极----基极击穿电压BVCBO 当发射极开路时,集电结的反向击穿电压称为BVEBO. (3)发射极-----基极反向击穿电压BVEBO 当集电极开路时,发射结的反向击穿电压称为BVEBO. (4)集电极-----发射极击穿电压BVCEO 当基极开路时,加在集电极和发射极之间的最大允许电压,使用 时如果Vce>BVceo,管子就会被击穿.
三极管的主要参数 三极管的参数反映了三极管各种性能的指标，是分析三极管电路和选用三极管的依据。 一、电流放大系数 1．共发射极电流放大系数 （1）共发射极直流电流放大系数，它表示三极管在共射极连接时，某工作点处直流电流IC与IB的比值，当忽略ICBO时 （2）共发射极交流电流放大系数β它表示三极管共射极连接、且UCE恒定时，集电极电流变化量ΔIC与基极电流变化量ΔI B之比，即 管子的β值大小时，放大作用差；β值太大时，工作性能不稳定。因此，一般选用β为30～80的管子。 2．共基极电流放大系数 共基极直流电流放大系数它表示三极管在共基极连接时，某工作点处IC 与IE的比值。在忽略ICBO的情况下 （2）共基极交流电流放大系数α，它表示三极管作共基极连接时，在UCB 恒定的情况下，IC和IE的变化量之比，即： 通常在ICBO很小时，与β，与α相差很小，因此，实际使用中经常混用而不加区别。 二、极间反向电流 1．集-基反向饱和电流ICBO ICBO是指发射极开路，在集电极与基极之间加上一定的反向电压时，所对应的反向电流。它是少子的漂移电流。在一定温度下，ICBO 是一个常量。随着温度的升高ICBO将增大，它是三极管工作不稳定的主要因素。在相同环境温度下，硅管的ICBO比锗管的ICBO小得多。
2．穿透电流ICEO ICEO是指基极开路，集电极与发射极之间加一定反向电压时的集电极电流。ICEO与ICBO的关系为： ICEO = ICBO＋ICBO＝（1＋）ICBO GS0125 该电流好象从集电极直通发射极一样，故称为穿透电流。ICEO和ICBO一样，也是衡量三极管热稳定性的重要参数。 三、频率参数 频率参数是反映三极管电流放大能力与工作频率关系的参数，表征三极管的频率适用范围。 1．共射极截止频率fβ 三极管的β值是频率的函数，中频段β=βo几乎与频率无关，但是随着频率的增高，β值下降。当β值下降到中频段βO1／ 倍时，所对应的频率，称为共射极截止频率，用fβ表示。 2．特征频率fT 当三极管的β值下降到β＝1时所对应的频率，称为特征频率。在fβ～fT的范围内，β值与f几乎成线性关系，f越高，β越小，当工作频率f＞fT，时，三极管便失去了放大能力。 四、极限参数 1．最大允许集电极耗散功率PCM PCM 是指三极管集电结受热而引起晶体管参数的变化不超过所规定的允许值时，集电极耗散的最大功率。当实际功耗Pc大于PCM时，不仅使管子的参数发生变化，甚至还会烧坏管子。PCM可由下式计算： PCM ＝ICUCE GS0126 当已知管子的PCM 时，利用上式可以在输出特性曲线上画出PCM 曲线。 2．最大允许集电极电流ICM 当IC很大时，β值逐渐下降。一般规定在β值下降到额定值的2／3（或1／2）时所对应的集电极电流为ICM当IC＞ICM时，β值已减小到不实用的程度，且有烧毁管子的可能。
常用贴片三极管主要参数(SOT-23) 序号型号 TYPE 极性 POLA RITY P D (mW) I C (mA) BV CBO (V) BV CEO (V) h FE V CE(sat)I C/I B f TYPE (MHZ) 打标 Marking Min/Max I C mA V CE Volts Max Volts mA 1S9012PNP3005004025120/3505010.6500501502T1 2S9013NPN3005004025120/3505010.650050150J3 3S9014NPN2001005045200/1000150.31005150J6 4S9015PNP2001005045200/1000150.310010150M6 5S9018NPN20050251870/190 1.O50.51001600J8 6S8050NPN3005004025120/3505010.650050150J3Y 7S8550PNP3005004025120/3505010.6500501502TY 8SS8050NPN1001500402585/30010010.58008080Y1 9SS8550PNP1001500402585/30010010.58008080Y2 10C1815NPN20015060500130/400260.251001080HF 11A1015PNP2001505050130/400260.31001080BA 12C945NPN2001506050130/400160.310010150CR 13A733PNP2001506050120/475160.31001050CS 142SC1623NPN200100605090/600160.310010250L4、L5、L6、L7 15M28S NPN20010004020300/1000010010.556002010028S 16M8050NPN2001000402580/30010010.580080150Y11 17M8550PNP2001000402585/30010010.580080150Y21 18MMBT5551NPN30060018016080/25010 5.O0.550 5.O80G1 19MMBT5401PNP300600160150100/20010 5.O0.5500.51002L 20MMBTA42NPN300300300300100/20010100.2202501D 21MMBTA92NPN300300300300100/20010100.2202502D 222SC2412NPN2001506050120/560160.4505180BQ、BR、BS 232SC3356NPN300100201250/30020100.51057000R23、R24、R25 242SC3837NPN30050301856/39010100.52041500CN、CP、CQ、CR 252SC3838NPN30050201156/3905100.51053200AN、AP、AQ、AR 26BC807-16PNP2255005045100/25010010.7500502005A 27BC807-25PNP2255005045160/40010010.7500502005B 28BC807-40PNP2255005045250/60010010.7500502005C 29BC817-16NPN2255005045100/25010010.7500502006A 30BC817-25NPN2255005045160/40010010.7500502006B 31BC817-40NPN2255005045250/60010010.7500502006C 32BC846A NPN2251008065110/220250.610051001A 33BC846B NPN2251008065200/450250.610051001B 34BC847A NPN2251005045110/220250.610051001E 35BC847B NPN2251005045200/450250.610051001F 36BC847C NPN2251005045420/800250.610051001G 37BC848A NPN2251003030110/220250.610051001J 38BC848B NPN2251003030200/450250.610051001K 39BC848C NPN2251003030450/800250.610051001L 40BC858A PNP2251008065125/250250.6510051003A 41BC858B PNP2251008065220/475250.6510051003B 42BC857A PNP2251005045125/250250.6510051003E 43BC857B PNP2251005045220/475250.6510051003F 44BC875C PNP2251005045420/800250.6510051003G

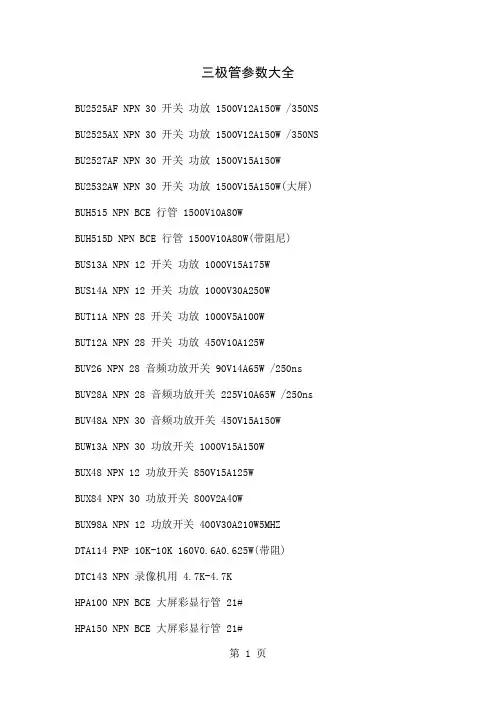

三极管参数大全 名称封装极性功能耐压电流功率频率配对管 D633 28 NPN 音频功放开关100V 7A 40W 达林顿 9013 21 NPN 低频放大50V 0.5A 0.625W 9012 9014 21 NPN 低噪放大50V 0.1A 0.4W 150HMZ 9015 9015 21 PNP 低噪放大50V 0.1A 0.4W 150MHZ 9014 9018 21 NPN 高频放大30V 0.05A 0.4W 1000MHZ 8050 21 NPN 高频放大40V 1.5A 1W 100MHZ 8550 8550 21 PNP 高频放大40V 1.5A 1W 100MHZ 8050 2N2222 21 NPN 通用60V 0.8A 0.5W 25／200NS 2N2369 4A NPN 开关40V 0.5A 0.3W 800MHZ 2N2907 4A NPN 通用60V 0.6A 0.4W 26／70NS 2N3055 12 NPN 功率放大100V 15A 115W MJ2955 2N3440 6 NPN 视放开关450V 1A 1W 15MHZ 2N6609 2N3773 12 NPN 音频功放开关160V 16A 50W 2N3904 21E NPN 通用60V 0.2A 2N2906 21C PNP 通用40V 0.2A 2N2222A 21铁NPN 高频放大75V 0.6A 0.625W 300MHZ 2N6718 21铁NPN 音频功放开关100V 2A 2W 2N5401 21 PNP 视频放大160V 0.6A 0.625W 100MHZ 2N5551 2N5551 21 NPN 视频放大160V 0.6A 0.625W 100MHZ 2N5401 2N5685 12 NPN 音频功放开关60V 50A 300W 2N6277 12 NPN 功放开关180V 50A 250W 9012 21 PNP 低频放大50V 0.5A 0.625W 9013 2N6678 12 NPN 音频功放开关650V 15A 175W 15MHZ 9012 贴片PNP 低频放大50V 0.5A 0.625W 9013 3DA87A 6 NPN 视频放大100V 0.1A 1W
