富士FRN200P11S-4CX变频器开关电源.驱动
板检修分析
1：拆下FRN200P11S-4CX变频器驱动板，测量DC+5V，时有时无，最高+1.8V至-2V，属于间歇震荡，换启动100UF/100V电容，查遍整个开关电源电路，未见异常。后测量-13.5V输出电压发现升至—13.5后就保护停机，（以上说明开关电源芯片无问题）冷静后考虑可能是开变压器损坏。根据此思路用500型万用电表测量开关变压器各个线圈电阻值，其结果为：+13.5V-13.5V,+5V，3组线圈共用CM应在同一个点上，但是测量结果为不通，用放大镜仔细观察，其共用CM点铜箔通过穿心铜铆钉接至反面，开关变压器下面焊接面明显焊接不良,（原因该变频器在生产线上为自动流水线焊接）加上年久使用氧化，焊接点又在开关变压器下面，板纸反面焊接良好，又有防腐层，此故障难易被发现，只有认真分析后，才能找出问题所在。将CM点用导线连接到+5V 滤波1000UF/25V负极上。
2：驱动板调试，在CN11用隔离变压器220V/380V300W，接入AC380V后，送电后开关电源工作正常，各路输出直流电压偏低，6路驱动栅极有-3.6V截止电压，考虑CPU主板可能未接上原因吧。
3：整机调试步骤：用一块新CPU主板换上，屏蔽掉保护信号。具体为：CPU主板温度检测可用一只15K电阻代替，拆
下原机温度电阻接入也行，不接上开机报OH1。电压检测，在驱动板上找到3只风扇电机，将+24V短接风扇控制极上，因为富士变频器用的是3线+24V轴流风机，检测无风机信号，整机不能启动运行。在驱动板找到CN15，1接直流530V负极，3.5并接到530V正极上。这样就可观察到6路输出脉冲。接入CPU主板，送电后观察开关电源一切正常，各路输出直流电压正常。负压也升至负5V了，启动变频器面板有6路输出脉冲波形。
4：富士FRN200P11S-4CX变频器，CPU主板有明显烧焦痕迹，600A保险烧断，9块300A/1400VIGBT烧坏了3块，罪魁祸首是该机开关电源坏,（无负压）驱动电路无—5V加到IGBT 栅极，造成烧毁3块IGBT,原机IGBT为3块并联的一组，U相3块完好，V相坏一块，W相坏2块，（因损坏器件还没购到）所剩6块好的，按每组2块IGBT并接于 U V W 相中，虽然输出功率变小一点，但不影响启动试机，驱动无载55KW异步电机是没问题的。通电开机一切正常，检测输出电流：U相电流为8A, V相电流为8A, W相电流为8A,输出平衡，输出电压也正常，此时，该机宣布修复成功。
几种常用变频器驱动电路的维修方法 (1驱动电路损坏的原因及检查 造成驱动损坏的原因有各种各样的,一般来说出现的问题也无非是U,V,W三相无输出,或者输出不平衡,再或者输出平衡但是在低频的时候抖动,还有启动报警等等。当一台变频器大电容后的快熔开路,或者是IGBT逆变模块损坏的情况下,驱动电路基本都不可能完好无损,切不可换上好的快熔或者IGBT逆变模块,这样很容易造成刚换上的好的器件再次损坏。 这个时候应该着重检查一下驱动电路上是否有打火的印记,这里可以先将IGBT 逆变模块的驱动脚连线拔掉,用万用表电阻挡测量六路驱动电路是否阻值都相同(但是极个别的变频器驱动电路不是六路阻值都相同的:如三菱、富士等变频器,如果六路阻值都基本相同还不能完全证明驱动电路是完好的,接着需要使用电子示波器测量六路驱动电路上电压是否相同,当给定一个启动信号时六路驱动电路的波形是否一致; 如果手里没有电子示波器的话,也可以尝试使用数字式电子万用表来测量驱动电路六路的直流电压,一般来说,未启动时的每路驱动电路上的直流电压约为10V左右,启动后的直流电压约为2-3V,如果测量结果一切正常的话,基本可以判断此变频器的驱动电路是好的。接着就将IGBT逆变模块连接到驱动电路上,但是记住在没有100%把握的情况最稳妥的方法还是将IGBT逆变模块的P从直流母线上断开,中间接一组串联的灯泡或者一个功率大一点的电阻,这样能在电路出现大电流的情况下,保护IGBT逆变模块不被大电容的放电电流烧坏,下面就讲几个在维修变频器时和驱动电路有关的实例: (2安川616G5,3.7kW的变频器 安川616G5,3.7kW的变频器,故障现象为三相输出正常,但在低速时电动机抖动,无法进行正常运行。首先估计多数为变频器驱动电路损坏,正确的解决办法应该是确定故障现象后将变频器打开,将IGBT逆变模块从印刷电路板上卸下,使用电子示
目录 一、总则 二、维护标准 三、检修周期与内容 四、检修与质量标准 五、试验 六、设备整体评估
一、总则 主题内容与适用范围 主题内容 本规程规定了高压变频器及低压变频装置的维护标准、检修周期、项目及质量标准、检修后试验、常见故障及处理方法等。 适用范围 本规程适用于杭州晟途机电有限公司内的高压及低压变频器的检修及维护。 编写依据 参照厂家提供的使用说明书、技术资料和图纸，结合现场具体情况进行制定。 二、维护标准 变频器外观应清洁，盘面应无脱漆、锈蚀，标志应正确、齐全； 所有接线应无过热，元器件、插件的固定螺栓应无松动和锈蚀；元器件、插件应清洁，无损伤和过热，插件及控制板上的电子元件应无脱焊、虚焊、过热、老化现象，功能参数符合说明书要求； 电压表、电流表、干式变压器温度表、高压带电指示装置等表计指
示正常； 所有开关应完好无损且动作灵活、可靠； 照明、冷却风扇等辅助系统应完好，运行正常； 保护回路中的元器件应无损伤，运行参数整定值准确； 整流干式变压器运行正常，绕组温度正常，无异常声音； 控制系统电源工作正常，市电控制电源消失后柜内UPS切换应正常。 IGBT模块静态测试应正常，标准值为； M； 主回路的绝缘电阻应大于5 模拟保护动作时，信号显示系统应显示正确，报警电路应可靠报警。 三、高压变频器检修周期与内容 高压变频器检修周期和项目： 检修项目： 基本维护 a.柜内的清洁； b.空气滤清器的清洁；
c.电路部件的变色、变形，漏液（电容器电阻电抗器变压器等）的确认； e.控制板（电阻、电容器的变色、变形，基板的变色、变形、脏污、焊接的老化等）的确认和清洁； f.配线（有无因发热导致的变色、腐蚀）的确认； g.紧固部分（螺栓，螺帽，螺钉类的松动）的确认； h.进行本装置的主电路部分的检查时，应在断开（OFF）输入电源后，经过约5分钟以上，在验电后进行。 i.装置内部的电容器在将输入电源断开（OFF）后电荷仍会残留一段时间，会有触电的危险。 j.为防止发生触电事故，在设备运转的状态下请不要打开门。 深度维护 第一步主电路器件及控制回路器件的清洁 第二步柜体，结构用品 a.冷却风扇:确认风量有无异常，风扇的噪声是否増加。特别是拆除后重新安装时，如果忘记拧紧螺栓等，会因为振动使轴承叶片等受到损坏，因此要特别小心。 b.滤网:目测检查滤网是否堵塞，在室外轻轻拍打，去掉粉尘，在中性清洗剂的溶液中去掉脏物，水洗后干燥。 c.主电路部件，柜内所有部件:检查机壳内有无灰尘堆积，变压器、导体紧固部分、保险丝、电容器、电阻有无变色、发热、异常声音、异味、损坏；仔细检查配线、安装零件有无断线、断开的配线、紧固
《616G3-55kW安川变频器》主电路 HI-35E2T2CU-U/70A R r/R U V W 3CN/4 16CN 风扇故障检测端子 2.3开路时跳FAN故障 开路时跳FU故障 开路时跳OH故障 14CN/15CN 开路时跳OH故障
《616G3-55kW安川变频器》主电路图说 所有变频器主电路的结构都是相似的，乃至于是相同的。而安川变频器的主电路和台湾东元变频器的主电路更是如出一辙。稍后我观察到两机的控制面板是一样的，控制面板和参数的设置也是相似的。发现两种从硬件到软件都相似甚至于是相同的机器，给安装调试与维修，都会带来很多的方便。只要手头有一种技术资料参考，就可以调试和维修二种设备了。 打开这两种大功率变频器的外壳，检查主电路时，安装于逆变模块上方（与模块并联的）的六只长方形盒体状的大东西，首先会引起我们的兴趣——与每相上臂IGBT管子并联的是型号为MS1250D225P，与下臂IGBT管子并联的型号为MS1250D225N。用句网络上的话说：这究竟是个什么东东？安装于此处意欲何为呢？ 大凡并联在IGBT管子上的东西，或电容或阻容网络，均是为保护IGBT管子而设置的。即当该管子截止时，快速消耗掉反向电压所形成的能量，提供一个反向电流的通路，以保护IGBT管子不承受（实质上是使其承受得少一点罢了）反压的冲击。众所周知，无论是双极型或是场效应器件，在承受正向电压上往往有一定的富裕量，但对于反向电压的耐受能力却是极其脆弱的。所以在IGBT管子上并联的一嘟喽一嘟喽的东西，可以说都是完成此一消耗反压任务的。 需要说明的是：MS1250D225P和MS1250D225N的内部电路，笔者并未打开实物进行验证，模块损坏后，这两种器件往往都是完好的，所以也不便将其破坏后拆解。上图的内部电路是据测量揣摩画出的，仅为读者朋友提供一个参考。我查找了大量资料和在网络上进行了搜寻，均未找到此元件的资料。从揣测电路的基础上进行原理上的分析，显然容易产生误导。故暂时省略对其原理的解析。 但在模块上并联了此类元件后，将在检修上给我们带来新的体验。见下述。 按照常规的检修方法，我们在更换损坏的模块后，进行通电试验前，须将上图中的P点切断，串入两只25W（或40W）灯泡，再行上电，这样万一逆变模块回路或驱动电路异常，造成上、下臂两只IGBT管子共通对直流电源的短路时，因灯泡的限流作用，使昂贵的IGBT模块免遭损坏。其它品牌的变频器，在管子两端并联皮法级的小容量电容，在通电或变频器启动后，只要U、V、W输出端子空载，灯泡是不会亮的。但安川变频器在检修中的表现就有所不同了。在P点串入灯泡，上电，灯泡不亮，是对的，我松了一口气；按操作面板启动变频器，灯泡变为雪亮！坏了，输出模块有短路现象！这是我的第一判断。停电检查模块和驱动电路，均无异常。回头查看电路结构，在拆除掉MS1250D225P和MS1250D225N后，启动变频器后灯泡不亮了。测空载输出三相电压正常。这两只元件与外接10Ω80W电阻，提供了约百毫安的电流通路，使25W灯泡变为雪亮。以几十瓦的功耗的牺牲换来IGBT管子更高的安全性，这是安川变频器的模块保护电路的特色。 变频器空载启动后，由于MS1250D225P和MS1250D225N等元件的关系，逆变电路自身形成了一定的电路通路，并非为逆变模块不良造成。该机是一个特例。有了电路通路，也并一定是模块已经损坏了，观察一下，是哪些元件提供了此电流的通路？当新鲜的经验固化成思维定式，对故障的误判就在所难免了。 整机控制电源是由图下方一只多抽头变压器来取得的。插座3CN和4CN的短接线不同，可调整输入电压的级别，以保证次级绕组AC220V电压的精确度。散热风机是采用AC220V电源的，此电源又经整滤波做为开关电源的输入。单独检修驱动板时，须将风扇端子的2、3；接触器端子的3、4；14CN，15CN，16CN的端子均短接，人为消除欠压（FU/LU）、过热（OH）、风扇坏（FAN）等故障信号，才能使CPU输出六路脉冲信号，便于对驱动电路进行检查。
变频器常见的十大故障现象和故障分析 1过流（OC） 过流是变频器报警最为频繁的现象。 1.1现象 (1)重新启动时，一升速就跳闸。这是过电流十分严重的现象。主要原因有:负载短路， 机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起。 (2)上电就跳，这种现象一般不能复位，主要原因有:模块坏、驱动电路坏、电流检测电 路坏。 (3)重新启动时并不立即跳闸而是在加速时，主要原因有:加速时间设置太短、电流上限 设置太小、转矩补偿(V/F)设定较高。 1.2实例 (1)一台LG-IS3-43.7kW变频器一启动就跳"OC" 分析与维修:打开机盖没有发现任何烧坏的迹象，在线测量IGBT(7MBR25NF-120)基本判 断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只 光耦A3120输出脚与电源负极短路，更换后三路基本一样。模块装上上电运行一切良好。 (2)一台BELTRO-VERT2.2kW变频通电就跳"OC"且不能复位。 分析与维修:首先检查逆变模块没有发现问题。其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，将其电路传感器拆掉后上电，显示一切 正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。 二、过压（OU） 过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单 元有问题。 (1)实例 一台台安N2系列3.7kW变频器在停机时跳"OU"。 分析与维修:在修这台机器之前，首先要搞清楚"OU"报警的原因何在，这是因为变频器 在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处 于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直 流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制 动管(ET191)时发现已击穿，更换后上电运行，且快速停车都没有问题。 三、欠压（Uu） 欠压也是我们在使用中经常碰到的问题。主要是因为主回路电压太低(220V系列低于 200V，380V系列低于400V)，主要原因:整流桥某一路损坏或可控硅三路中有工作不正常的都 有可能导致欠压故障的出现，其次主回路接触器损坏，导致直流母线电压损耗在充电电阻上 面有可能导致欠压.还有就是电压检测电路发生故障而出现欠压问题。 3.1举例 (1)一台CT18.5kW变频器上电跳"Uu"。 分析与维修:经检查这台变频器的整流桥充电电阻都是好的，但是上电后没有听到接触器动作，因为这台变频器的充电回路不是利用可控硅而是靠接触器的吸合来完成充电过程的，因此认 为故障可能出在接触器或控制回路以及电源部分，拆掉接触器单独加24V直流电接触器工作 正常。继而检查24V直流电源，经仔细检查该电压是经过LM7824稳压管稳压后输出的，测量该稳压管已损坏，找一新品更换后上电工作正常。 (2)一台DANFOSSVLT5004变频器，上电显示正常，但是加负载后跳"DCLINK UNDERVOLT"直(流回路电压低)。
变频器检修维护工作规程 目次 1总则 2完好标准 3检修周期与内容 4检修与质量标准 5试验与验收 6维护保养与故障处理 7附件 1总则 1.1内容与适用范围 1.1.1内容：本规程规定了高压变频器及低压变频装置的完好标准、检修周期、项目及质量标准、检修后试验及验收、常见故障及处理方法等。 1.1.2适用范围本规程适用于明湖热电厂高压及低压变频器的检修。 1.1.3参照厂家提供的使用说明书、技术资料和图纸，结合我厂设备具体情况进行制定。 2标准 2.1外观应清洁，盘面应无脱漆、锈蚀，标志应正确、齐全； 2.2所有接线应无过热，元器件、插件的固定螺栓应无松动和锈蚀；元器件、插件应清洁，无损伤和过热，插件及控制板上的电子元件应无脱
焊、虚焊、过热、老化现象，功能参数符合说明书要求； 2.3电压表、电流表、干式变压器温度表、高压带电指示装置等表计指示正常； 2.4所有开关应完好无损且动作灵活、可靠； 2.5照明、冷却风扇等辅助系统应完好，运行正常； 2.6保护回路中的元器件应无损伤，运行参数整定值准确； 2.7整流干式变压器运行正常，绕组温度正常，无异常声音； 2.8控制系统双电源互投装置工作正常，交流控制电源消失后柜内UPS 切换应正常。 2.9各IGBT 模块工作温度应正常； 2.10主回路的绝缘电阻应大于5 MΩ； 2.11模拟保护动作时，信号显示系统应显示正确，报警电路应可靠报警。 3检修周期与内容 3.1高压变频器检修周期和项目： 日检：每天1 次 月检：每3～6 月1 次年检：每1～2 年1 次 3.2.1检修项目： 3.2.1.1日检：对于以下项目，以目测检查为中心实施，有异常时应立即进行维修： a.确认安装环境：确认温度、湿度、有无特殊气体、有无尘埃； b.确认电抗器、变压器、冷却风扇等有无异常声音，有无振动；
变频器最常见的十大故障 一、过流（OC） 过流是变频器报警最为频繁的现象。 1.1现象 （1）重新启动时，一升速就跳闸。这是过电流十分严重的现象。主要原因有：负载短路，机械部位有卡住；逆变模块损坏；电动机的转矩过小等现象引起。 （2）上电就跳，这种现象一般不能复位，主要原因有：模块坏、驱动电路坏、电流检测电路坏。重新启动时并不立即跳闸而是在加速时，主要原因有：加速时间设置太短、电流上限设置太小、转矩补偿（V/F）设定较高。 1.2实例 （1）一台LG-IS3-43.7kW变频器一启动就跳“OC” 分析与维修：首先打开机盖没有发现任何烧坏的迹象，在线测量IGBT（7MBR25NF-120）基本判断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只光耦A3120输出脚与电源负极短路，更换后三路基本一样。模块装上上电运行一切良好。 （2）一台BELTRO-VERT2kW变频通电就跳“OC”且不能复位。 分析与维修：首先检查逆变模块没有发现问题。其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，再次将其电路传感器拆掉后上电，显示一切正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。 二、过压（OU） 过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单元有问题。 （1）实例 一台台安N2系列3.kW变频器在停机时跳“OU”。
分析与维修：首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管（ET191）时发现已击穿，更换后上电运行，且快速停车都没有问题。 三、欠压（Uu） 欠压也是我们在使用中经常碰到的问题。主要是因为主回路电压太低（220V系列低于200V，380V系列低于400V），主要原因：整流桥某一路损坏或可控硅三路中有工作不正常的都有可能导致欠压故障的出现，其次主回路接触器损坏，导致直流母线电压损耗在充电电阻上面有可能导致欠压。还有就是电压检测电路发生故障而出现欠压问题。 3.1举例 （1）变频器上电跳“Uu” 分析与维修：经检查这台变频器的整流桥充电电阻都是好的，但是上电后没有听到接触器动作，因为这台变频器的充电回路不是利用可控硅而是靠接触器的吸合来完成充电过程的，因此认为故障可能出在接触器或控制回路以及电源部分，拆掉接触器单独加24V直流电接触器工作正常。继而检查24V直流电源，经仔细检查该电压是经过LM7824稳压管稳压后输出的，测量该稳压管已损坏，找一新品更换后上电工作正常。 （2）一台DANFOSSVLT5004变频器，上电显示正常，但是加负载后跳“DCLINKUNDERVOLT”（直流回路电压低）。 分析与维修：这台变频器从现象上看比较特别，但是你如果仔细分析一下问题也就不是那么复杂，该变频器同样也是通过充电回路，接触器来完成充电过程的，上电时没有发现任何异常现象，估计是加负载时直流回路的电压下降所引起，而直流回路的电压又是通过整流桥全波整流，然后由电容平波后提供的，所以应着重检查整流桥，经测量发现该整流桥有一路桥臂开路，更换新品后问题解决。 四、过热（OH）。 过热也是一种比较常见的故障，主要原因：周围温度过高，风机堵转，温度传感器性能不良，马达过热。 举例：一台ABBACS50022kW变频器客户反映在运行半小时左右跳“OH”。 分析与维修：因为是在运行一段时间后才有故障，所以温度传感器坏的可能性不大，可能变频器的温度确实太高，通电后发现风机转动缓慢，防护罩里面堵满了很多棉絮（因该变频器是用在纺织行业），经打扫后开机风机运行良好，运行数小时后没有再跳此故障。
安川（H1000）变频器常用参数 1、A1-00语言选择7 汉语 2、A1-02控制模式选择 2 无PG矢量控制（起升） 0 无PGV/F控制（平移） 3、A1-03初始化2220 两线制顺控 4、A1-06用途选择 6 起升 7 平移 5、b1-01频率指令选择1 0 操作器 6、b1-02运行指令选择1 1 控制回路端子 7、b1-03停止方法选择0 减速停车 8、d1-01频率指令1 5HZ 9、d1-02频率指令2 15HZ 10、d1-04频率指令4 35HZ 11、d1-08频率指令4 50HZ 12、E2-01额定电流名牌参数 13、E2-04电机极数名牌参数 14、E2-011电机容量名牌参数 15、H1-01 S1端子40 正转 16、H1-02 S2端子41 反转 17、H1-03 S3端子 3 二速 18、H1-04 S4端子 4 三速 19、H1-05 S5端子 5 四速 20、H1-06 S6端子14 故障复位 21、H2-01 M1-M2端子 5 频率检出2 22、H3-06 A3端子1F 未使用 23、H3-10 A2端子1F 未使用 24、L1-01 电机保护 2 变频专用电机 25、L3-04 减速时防止失速 3 有效（带制动电阻器） 26、L4-01 频率检出值2HZ 27、L4-02 频率检出幅度0.5HZ 28、L8-55 内置制动单元保护0 内置 1外置 29、C1-01 加速时间2S 30、C1-02 减速时间 1.5S 自学习 1、T1-01 自学习模式0旋转 1静止 2、T1-02---T1-11 自学习参数 监视 1、U1-02 输出频率 2、U1-03 输出电流 3、U1-05 电机速度 4、U1-10 输入端子状态 5、U1-11 输出端子状态
很多工厂供电是发电机发电，当发电机有故障时，输出高压电常把变频器及电子仪器烧坏！这种情况是我们经常见过的，去年深圳就有一家拉丝厂一次就坏了二十几台30KW变频器， 停产十几天，造成重大损失，工厂在发电机搞了很多保护方法可效果不太明显！后来我们想 了一个被动的保护方法，就是在变频器或仪器的输入端的空气开关上加了压敏电阻（380V 用821K，220V471K），这样当有高压电时压敏就会短路，空气开关跳闸，保护了变频器，变频器故障率大大减小，压敏电阻很便宜，这个方法可说是花小钱办大事 2: 最近维修一台安川616G5-55KW变频器，损坏严重，其原来是有一个快熔断了（三相 各有一个快熔），电工可能是没有经验，没有检查模块是否有问题，又一时找不到快熔，就 用一条铜线代替，开机后发出一声巨响，两个模块炸裂，吸收回路坏，推动板也无法维修，换新板，造成重大损失！按我们经验，如果快熔断则模块大多有问题，但模块坏快熔不一定断！铜线代替快熔的做法我们已见过不少次！3: 有一位电工打来电话，说他在给变频器 试机时发现变频器输出电压有1000多伏（输入380V），问是否是变频器故障？是否会烧电机？他还不明白变频器只会降压，不会升压！！原来他是用数字万用表测量，由于变频器输 出电压是高频载波，普通没防干扰的数字表在这里测量是很不准！ 4 今天有的朋友打来 电话，说到压敏电阻问题，他问到有的变频器里面输入端也有压敏电阻，也应该有保作用！但根据我们修过的变频器的实际情况来看，轻伤的就只烧断电路板的铜线，重伤的就烧坏整 流模块，开关电源，CPU板，电容，造成重伤的原因可能是当压敏电阻短路爆炸时它的金 属碎片到处飞；爆炸时发出强大的静电及电磁波（很象雷击）；烧断电路板的铜线使空气开 关不动作。所以在变频器外面另加压敏电阻情况就好很多！ 5 有的人 买模块时要求型号一字不差！其实完全没必要这样，如模块7MBR25NF-120与 7MBR25NE-120的参数是一样的，前者只多了四个定位脚！由于IGBT模块的驱动是电压 控制，有更好的互换性，只要耐压、电流参数一样，不同型号的IGBT模块很多是可互换！有的安装尺寸不同的还可另钻孔！GTR模块则还需要考虑其放大倍数，互换性差一点！我 们维修变频器那么便宜就是充分利用模块的互换性，避开用市场上热销的模块，不然模块价 格高或难找到！ 6 怎样选购模块：维修变频器，判定模块的质量也是关键！首先你要看 模块是否被拆开过（看外观痕迹），现在有很多模块是维修过的，参数正常但质量很差！耐 压值是最重要的参数，可用耐压表测量，输入380V的变频器的输出模块耐压值要大于1000V，220V则要600V！电流则可用电容表来比较判定大小！IGBT模块还可以用指针式万用表10K 档检测其是否能动作，用指针（黑—红）去触发模块的G—E，可使模块C—E导通，当G—E 短接时则C—E关闭！这方法是最简单最基本的测量方法，是维修新手可以做到的，专业 的可不是这样测量！7 不少人维修变频器更换的模块没几天又坏掉，弄不 清原因就拿到我们这里来，原来是有的螺丝没拧紧！看起来好象是小事，但对变频器却是致 命的！我们发现，有很多变频器当装在有震动的设备上（如工业洗衣机、机床等）运行一段 时间后，其主回路的连接螺丝和模块的紧固螺丝容易松动，此时最先损坏一般是模块，如果 换了模块后没有紧固其它螺丝，则模块很快坏掉，就埋怨模块质量不好！也特别强调不要把 变频器装在有震动的设备上，不然多好的变频器可能很快就坏了！8 很多人搞不清富士 G9-5.5KW变频器整流模块CVM40CD120的结构，在这里简单说一下： 整流部分：R、S、T、A（+）、N-（-）充电可控硅：A、P1、Gth（触发） 制动管：DB、N-、G7（触发）；DB、B+ 是其续流二极管电源开关管：D8、S8、G8热敏电阻：Th1、Th29 富士G9变 频器3.7KW-7.5KW有一个共同的问题:其散热风扇功率大,转速高,当在尘多的工作环境中寿 命会比较短!当风扇坏了以后变频器也不会马上跳“过热”保护（可能是保护温度值设置太高）,这时整个变频器的内部温度很高，使到驱动电路及电源电路的小电容容易老化，通常是开关 电源最先停止工作！变频器没有显示！！这时候应把风扇及电源电路的二个小电容换掉就可
逆变单元故障包括OUT1、OUT2、OUT3，它们分别代表逆变单元U相、V相、W相故障。此故障一般只出现在驱动光耦使用PC929的机器中，代表驱动板有1270系列、1290AV03、1250AVS系列、1258AVS系列等。 OUT 故障一般分有上电跳OUT；运行跳OUT；带载加载跳OUT。此原因一般都是因为检测电路检测到逆变管VCE电压异常输出告警信号，当控制板检测到此信号后马上停止驱动输出并显示出故障代码。当然不排除因保护电路本身异常导致的误保护。值得注意的是在某些情况下会因为开关电源输出不稳定影响驱动电路供电导致机器无规律跳OUT故障，如因散热风扇启动电流过大，每次运行风扇启动瞬间即跳OUT。检修时需注意区分。 （1）对于上电跳OUT故障：此问题一般都是因为保护电路本身不良或者驱动部分，模块门极有明显的短路、断路情况。可以通过屏蔽相应相OUT保护信号判断。如果屏蔽后其它一切正常，则说明问题是因保护电路本身不良引起。屏蔽后运行，如果有三相不平衡，则说明驱动电路或者模块有问题。 （2）对于运行跳OUT故障：此问题一般都是驱动电路和模块本身不良引起。首先可以用万用表电阻档测试驱动电路相关部位及模块门极有无明显短路、断路现象。屏蔽相关相OUT保护信号运行，测试驱动波形是否正常（无示波器时可使用万用表交流电压档对比测试各路驱动波形）。重点关注波形的形状、幅度、死区时间等，最后检测IGBT是否损坏。对比其它相测试驱动门极结电容是否正常（万用表电容档）。 （3）对于带载加载跳OUT故障：此情况相对前两种来说检修难度稍大。首先，检测保护电路本身是否有元件性能不良。正确检测前提下，对怀疑有问题的二极管、贴片电容采取替换法代换之（注意判断控制板上OUT信号检测电路是否正常，可用替换法）。第二，对比检测驱动电路驱动光耦供电是否正常，门极驱动电阻是否变值。第三，不加载测试驱动波形是否正常。最后仔细判断，测试IGBT本身是否有问题。 艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。 如需进一步了解台达变频器、三菱变频器、西门子变频器、安川变频器、艾默生变频器的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城https://www.doczj.com/doc/325455719.html,/
富士变频器故障代码说明 旭兴达自动化提供各类型号富士变频器维修服务！服务咨询： OH1 散热片过热如冷却风扇发生故障,则变频器内部温度上升,保护动作. OH2 外部报警当控制电路端子连接制动单元制动电阻、外部热继电器等外部设备的常闭接点时，将按照这些接点的信号动作。 OH3 变频器内过热 如变频器内通风散热不良，则变频器内部温度上升保护动作 DBH 制动电阻过热如制动电阻刹车频率高，导致温度上升，为防止电阻烧毁，保护动作。 富士变频器故障代码OLU报警变频器过热载 这是变频器主电路半导体元件的温度保护，当变频器输出电流超过过载额定值时作。 OC1 加速时过电流: 电动机过电流,输出电路相间或对地短路,变频器输出电流瞬时值大于过电流检出值时,过电流保护功能动作。 富士变频器故障代码OC2报警减速时过电流 OC3 恒速时过电流 EF 对地短路故障检测变频器输出电路对地短路时动作 OU1 加速时过电压由于电动机再生电流增加，使主电路直流电压达到过电压检出值时，保护动作。但是，变频器输入侧错误地输入过高的电压时，保护不动作。富士变频器维修免费在线咨询： OU2 减速时过电压 OU3 恒速时过电压 LU 欠电压电源电压降低，使主电路直流电压低到欠电压检出值以下时,保护功能动作. Lin 电源缺相如电源缺相,变频器将在电压不平衡的状态下运行,可能造成主电路整流二极管和滤波电容损坏.在这种情况下,变频器报警并停止运行. 富士变频器故障代码FUS报警 DC熔断器断路当内部熔断器由于内部电路短路等原因造成损坏时，保护动作。 Er1 存储器异常存储器发生数据写入错误时，保护动作。 Er2 面板通信异常键盘面板和控制部份传送出现错误时，保护动作。 Er3 CPU异常由于干扰等原因或CPU出错时，保护动作。 Er4 选件通信异常选件卡使用出错时，保护动作。 Er5 选件异常 Er6 操作错误强制停止由强停止命令使变频器停止运行。 Er7 输出电路自整定不良自整定时，如变频器与电动机之间接线开路或接线错误，则保护动作。 Er8 RS485通信异常使用RS485通信时出现错误，保护动作。

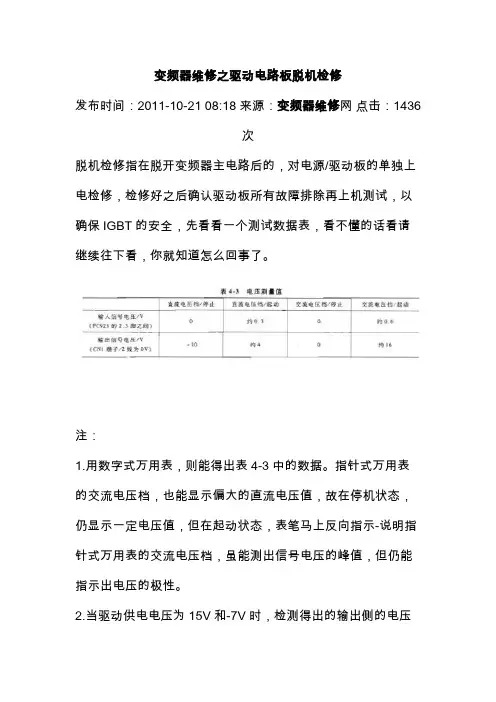

变频器驱动电路详解 测量驱动电路输出的六路驱动脉冲的电压幅度都符合要求，如用交流档测量正向激励脉冲电压的幅度约14V左右，负向截止电压的幅度约7.5V左右（不同的机型有所差异），对驱动电路经过以上检查，一般检修人员就认为可以装机了，此中忽略了一个极其重要的检查环节——对驱动电路电流（功率）输出能力的检查！很多我们认为已经正常修复的变频器，在运行中还会暴露出更隐蔽的故障现象，并由此导致了一定的返修率。 变频器空载或轻载运行正常，但带上一定负载后，出现电机振动、输出电压偏相、频跳OC故障等。 故障原因：A、驱动电路的供电电源电流（功率）输出能力不足；B、驱动IC或驱动IC后置放大器低效，输出内阻变大，使驱动脉冲的电压幅度或电流幅度不足；C、IGBT低效，导通内阻变大，导通管压降增大。 C原因所导致的故障比例并不高，而且限于维修修部的条件所限，如无法为变频器提供额定负载试机。但A、B原因所带来的隐蔽性故障，我们可以采用为驱动增加负载的方法，使其暴露出来，并进而修复之，从面能使返修率降到最低。IGBT的正常开通既需要幅值足够的激励电路，如+12V以上，更需要足够的驱动电流，保障其可靠开通，或者说保障其导通在一定的低导通内阻下。上述A、B 故障原因的实质，即由于驱动电路的功率输出能力不足，导致了IGBT虽能开通但不能处于良好的低导能内阻的开通状态下，从而表现出输出偏相、电机振动剧烈和频跳OC故障等。 让我们从IGBT的控制特性上来做一下较为深入的分析，找出故障的根源所在。 一、IGBT的控制特性： 通常的观念，认为IGBT器件是电压型控制器件——为栅偏压控制，只需提供一定电平幅度的激励电压，而不需吸取激励电流。在小功率电路中，仅由数字门电路，就可以驱动MOS型绝缘栅场效应管。做为IGBT，输入电路恰好具有MOS型绝缘栅场效应管的特性，因而也可视为电压控制器件。这种观念其实有失偏颇。因结构和工艺的原因，IGBT管子的栅-射结间形成了一个名为Cge的结电容，对IGBT管子开通和截止的控制，其实就是Cge进行的充、放电控制。+15V的激励脉冲电压，提供了Cge的一个充电电流通路，IGBT因之而开通；-7。5V的负向脉冲电压，将Cge上的“已充电荷强行拉出来”，起到对充电电荷的快速中和作用，IGBT因之而截止。 假定IGBT管子只对一个工作频率为零的直流电路进行通断控制，对Cge一次性充满电后，几乎不再需要进行充、放电的控制，那么将此电路中的IGBT管子说成是电压控制器件，是成立的。而问题是：变频器输出电路中的IGBT管子工作于数kHz的频率之下，其栅偏压也为数kHz频率的脉冲电压！一方面，对于这种较高频率的信号，Cge的呈现出的容抗是较小的，故形成了较大的充、放电电流。另一方面，要使IGBT可靠和快速的开通（力争使管子有较小的导通内阻），在IGBT的允许工作区内，就要提供尽可能大的驱动电流（充电电流）。对于截止的控制也是一样，须提供一个低内阻（欧姆级）的外部泄放电路，将栅-射结电容上的电荷极快地泄放掉！
变频器维修入门--电路分析图值得你看 变频器电路分析 要想做好变频器维修，当然了解变频器基础知识是相当重要的，也是迫不及待的。下面我们就来分享一下变频器维修基础知识。大家看完后，如果有什么不妥的地方，希望您向我提出指正，如果觉得还行,支持一下，给我一些鼓动！ 变频器维修入门--电路分析图 对于变频器修理，仅了解以上基本电路还远远不够的，还须深刻了解以下主要电路。主回路主要由整流电路、限流电路、滤波电路、制动电路、逆变电路和检测取样电路部分组成。图2.1是它的结构图。 1）驱动电路 驱动电路是将主控电路中CPU产生的六个PWM信号，经光电隔离和放大后，作为逆变电路的换流器件（逆变模块）提供驱动信号。 对驱动电路的各种要求，因换流器件的不同而异。同时，一些开发商开发了许多适宜各种换流器件的专用驱动模块。有些品牌、型号的变频器直接采用专用驱动模块。但是，大部分的变频器采用驱动电路。从修理的角度考虑，这里介绍较典型的驱动电路。图2.2是较常见的驱动电路（驱动电路电源见图2.3）。
驱动电路由隔离放大电路、驱动放大电路和驱动电路电源组成。三个上桥臂驱动电路是三个独立驱动电源电路，三个下桥臂驱动电路是一个公共的驱动电源电路。 2）保护电路 当变频器出现异常时，为了使变频器因异常造成的损失减少到最小，甚至减少到零。每个品牌的变频器都很重视保护功能，都设法增加保护功能，提高保护功能的有效性。 在变频器保护功能的领域，厂商可谓使尽解数，作好文章。这样，也就形成了变频器保护电路的多样性和复杂性。有常规的检测保护电路，软件综合保护功能。有些变频器的驱动电路模块、智能功率模块、整流逆变组合模块等，内部都具有保护功能。 图2.4所示的电路是较典型的过流检测保护电路。由电流取样、信号隔离放大、信号放大输出三部分组成。
安川变频器学习笔记 一、结构 1、触发器 2、PG卡通讯板主控板电源端子板数字操作器
PG卡:把测速编码器的信号转化为驱动器可识别的信号.完成电机速 度信号的反馈． 通迅板：主要功能是进行驱动器与PLC的CPU之间通迅信号的转换.以便驱动器与PLC之间能进行信号传输． 主控板：主要进行驱动器各种信号的集中处理，储存驱动器的各种参数． 手操器：驱动器外部参数输入的操作面板和各种参数的显视面板.在驱动器出现故障时，显示故障代码和名称． 触发板：供给驱动器内部各线路板的工作电源和IGBT的触发极电源. 变频器工作原理 变频器主要有“整流”和“逆变”两部分。 变频器送电后2~3秒后电压上升到80%，INV内部的M接触
器吸合。 整流后的直流电压为:Vac=1.35X460V=760V. 吊具下降时，吊具处于发电状态，通过并联在IGBT旁的二极管桥式整流，使直流电压升高，再通过DBU消耗。Master DBU作为检测，Master和Slave同时执行。 变频器只能消耗20%的反馈电压，80%需要通过DBR消耗。 二、数字操作器 驱动模式：是变频器可运行的模式。进行频率指令、输出电流等的监视显示，故障内容显示、故障记录显示等。 QUICK程序模式：进行变频器运行最低限所必要的参数的参照、设定。
ADVANCED程序模式：进行变频器全部参数的参照、设定。 效验模式：进行与出场设定值不同的参数的读取设定。 自学习模式：用矢量控制模式运行不知道参数的电机时，自动计算、设定电机的参数。也可只测定电机线间电阻。 三、变频器参数的构成 A：环境设定。 B：应用。 C：调整。 D：指令。 E：电机参数。 F：选择件。 H：选择端子功能。 L：保护功能。 N：特殊调整。 O：操作器关系。 T：电机的自学习。 U：监视。 A1-02（控制模式）。选择“3”是带PG矢量控制。 A1-01（参数的存取等级）。 A1-04（密码）。 A1-05（设定密码）。 B1-01（选择频率指令）。 B1-02（选择运行指令）。 O2-01（本地/远程键的功能）。 O3-01（拷贝功能的选择） 一、变频器主回路中有有保险、IGBT、驱动板、PG卡。 IGBT(Insulated Gate Bipolar Transistor)，绝缘栅双极型晶体管，

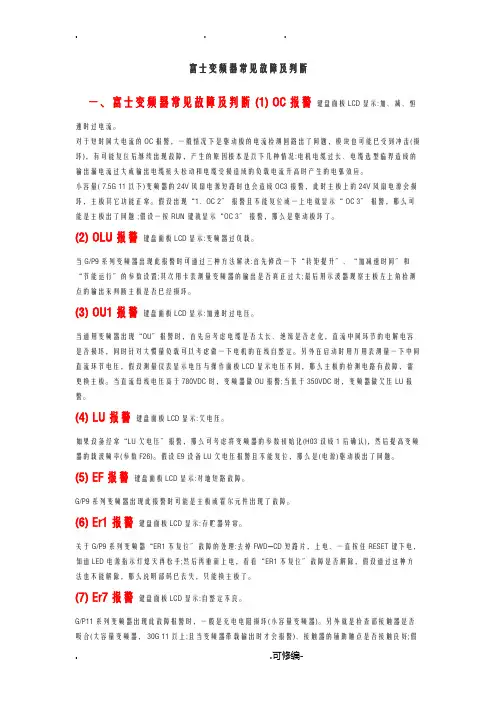

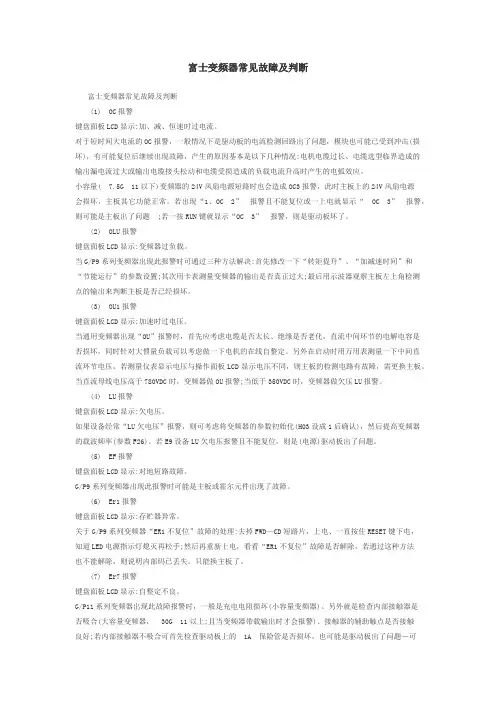

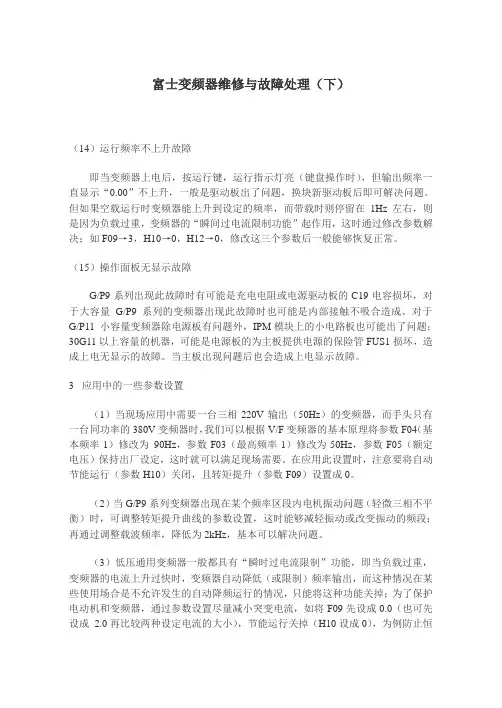

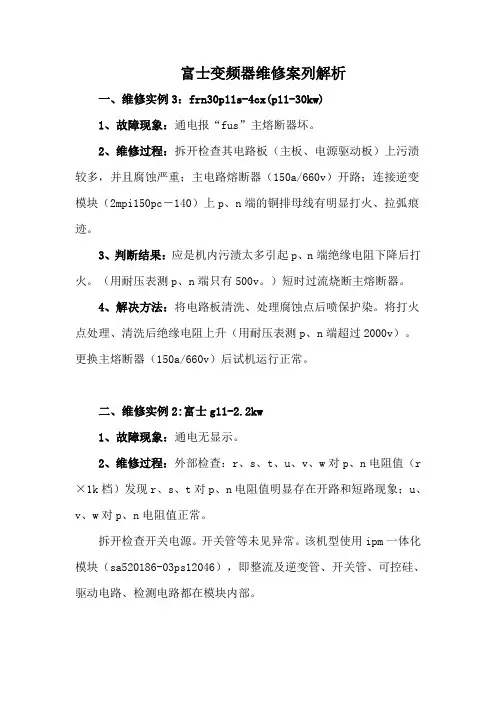

富士变频器维修实例分析 一、常见故障 1、OC报警 键盘面板LCD显示:加、减、恒速时过电流。 对于短时间大电流的OC报警，一般情况下是驱动板的电流检测回路出了问题，模块也可能已受到冲击(损坏)，有可能复位后继续出现故障，产生的原因基本是以下几种情况:电机电缆过长、电缆选型临界造成的输出漏电流过大或输出电缆接头松动和电缆受损造成的负载电流升高时产生的电弧效应。 小容量(7.5G11以下)变频器的24V风扇电源短路时也会造成OC3报警，此时主板上的24V风扇电源会损坏，主板其它功能正常。若出现“1、OC2”报警且不能复位或一上电就显示“OC3”报警，则可能是主板出了问题;若一按RUN键就显示“OC3”报警，则是驱动板坏了。 2、OLU报警 键盘面板LCD显示:变频器过负载。 当G/P9系列变频器出现此报警时可通过三种方法解决:首先修改一下“转矩提升”、“加减速时间”和“节能运行”的参数设置;其次用卡表测量变频器的输出是否真正过大;最后用示波器观察主板左上角检测点的输出来判断主板是否已经损坏。 3、OU1报警 键盘面板LCD显示:加速时过电压。 当通用变频器出现“OU”报警时，首先应考虑电缆是否太长、绝缘是否老化，直流中间环节的电解电容是否损坏，同时针对大惯量负载可以考虑做一下电机的在线自整定。另外在启动时用万用表测量一下中间直流环节电压，若测量仪表显示电压与操作面板LCD显示电压不同，则主板的检测电路有故障，需更换主板。当直流母线电压高于780VDC时，变频器做OU报警;当低于 350VDC时，变频器做欠压LU报警。 4、LU报警
