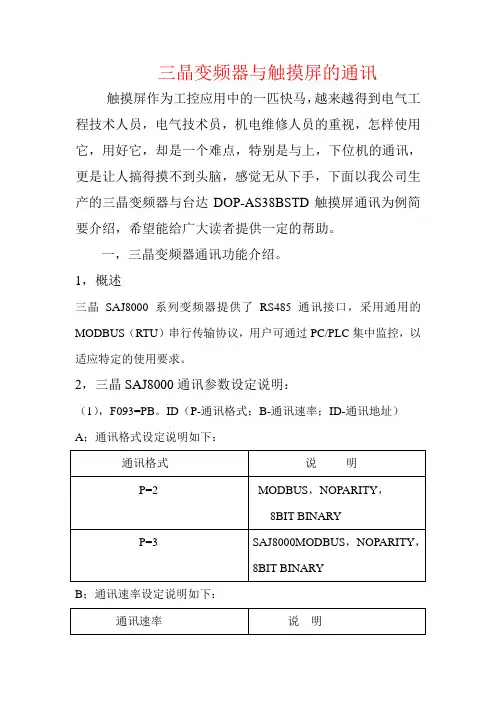

三晶变频器与触摸屏的通讯触摸屏作为工控应用中的一匹快马，越来越得到电气工程技术人员，电气技术员，机电维修人员的重视，怎样使用它，用好它，却是一个难点，特别是与上，下位机的通讯，更是让人搞得摸不到头脑，感觉无从下手，下面以我公司生产的三晶变频器与台达DOP-AS38BSTD触摸屏通讯为例简要介绍，希望能给广大读者提供一定的帮助。
一，三晶变频器通讯功能介绍。
1，概述
三晶SAJ8000系列变频器提供了RS485通讯接口，采用通用的MODBUS（RTU）串行传输协议，用户可通过PC/PLC集中监控，以适应特定的使用要求。
2，三晶SAJ8000通讯参数设定说明：
（1），F093=PB。ID（P-通讯格式；B-通讯速率；ID-通讯地址）A；通讯格式设定说明如下：
通讯格式说明
P=2 MODBUS，NOPARITY，
8BIT BINARY
P=3 SAJ8000MODBUS，NOPARITY，
8BIT BINARY
B；通讯速率设定说明如下：
通讯速率说明
B=0 4800BPS，2STOPBITS
B=1 9600BPS，2STOPBITS
B=2 19200BPS，2STOPBITS
B=3 保留
B=4 4800BPS，1STOPBITS
B=5 9600BPS，1STOPBITS
B=6 19200BPS，1STOPBITS
B=7 保留
C；通迅地址设定范围：ID=1—99
3，SAJ8000系列变频器支持的MODBUS功能代码
01（HEX）：BIT READ
05（HEX）：BIT WRITE
03（HEX）：WORD READ；LONGWORD READ
06（HEX）：WORD WRITE
10（HEX）：LONGWORD WRITE
4，MODBUS协议对变频器的运行控制命令
控制命令从机地址
（HEX）功能代码
（HEX）
起始地址
（HEX）
数据
（HEX）
CRC校验
（HEX）
复位01 05 000F FF00 BC39 停止01 06 0042 0000 29DE 正转01 06 0042 0020 2806 反转01 06 0042 0040 282E 点动正转01 06 0042 0002 A81F
点动反转01 06 0042 0004 281D 二．台达触摸屏画面制作
小结；以上提供的只是一种方法，画面的布局可根据实际情况变动。
（注：画面制作软件SCREE EDITOR和台达人机界面手册请到台达公司网站下载，网址WWW。DELTAGREENTECH。COM。CN/DOWNLOAD）
