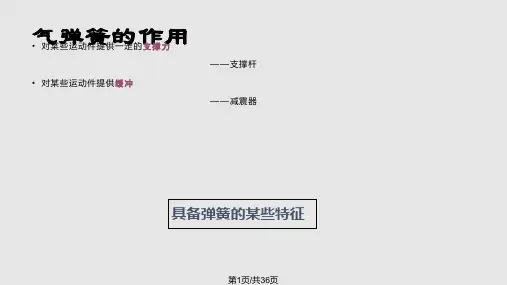

气弹簧（gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的配件。目前，该产品在医疗设备、汽车、家具、纺织设备、加工行业等领域都得到了广泛地应用。根据不同的特点及应用领域，气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等. 气弹簧的基本原理是在密闭的腔体内压入惰性气体和油、或则油气混合物。

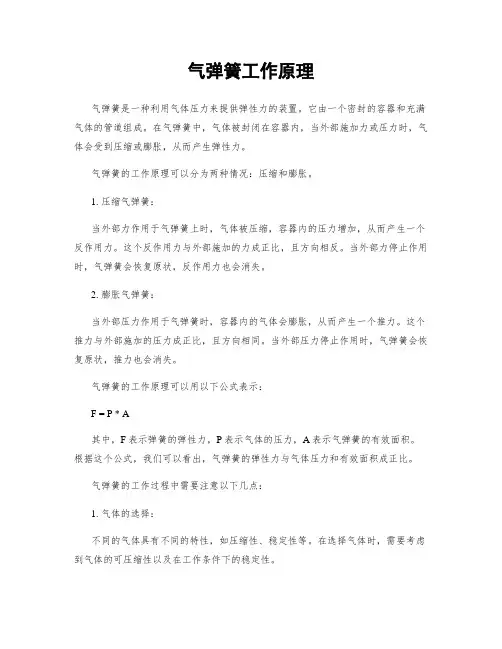

气弹簧是以气体和液体为工作介质的一种弹性元件，由压力管，活塞，活塞杆及若干联接件组成,其内部充有高压氮气，由于在活塞内部设有通孔，活塞两端气体压力相等，而活塞两侧的截面积不同，一端接有活塞杆而另一端没有，在气体压力作用下，产生向截面积小的一侧的压力，即气弹簧的弹力，弹力的大小可以通过设置不同的氮气压力或者不同直径的活塞杆而设定。
气弹簧的弹力如何计算
弹力的大小f跟弹簧伸长（或缩短）的长度x成正比，即f=kx 式中的k称为弹簧的劲度系数，不同的弹簧的劲度系数一般是不同的。这个规律是英国科学家胡克发现的，叫做胡克定律。
如何检测气弹簧的好坏
看你检测哪一方面了。气压；行程；表面；连接件；安装尺寸；这些都在检测范围以内啊。
检测气弹簧的好坏，1，看表面处理，也就是表面油漆喷的是否均匀，这个一般厂家都能做到，2.活塞杆也就是所谓的行程和缸交接的部位是否有溢出的油污，如果有，那么这个气弹簧肯定是劣质品，因为，气弹簧的缸里面是油和大气压的混合物，如果密封不好的话，用一段时间，很容易出现漏气，漏油的现象，这个东西讲究的就是密封。
气弹簧（gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的配件。目前，该产品在医疗设备、汽车、家具、纺织设备、加工行业等领域都得到了广泛地应用。根据不同的特点及应用领域，气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等. 气弹簧的基本原理是在密闭的腔体内压入惰性气体和油、或则油气混合物。根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。
一、自由型气弹簧（支撑杆）是应用最为广泛的气弹簧。它主要起支撑作用，只有最短、最长两个位置，在行程中无法自行停止。在汽车、纺织机械、印刷设备、办公设备、工程机械等行业应用最广。
二、自锁型气弹簧（调角器、气压棒）在医疗设备、座椅等产品上应用的最多。该种气弹簧借助一些释放机构可以在行程中的任意位置停止，并且停止以后有很大的锁紧力（可以达到10000N以上）。、
三、随意停气弹簧（摩擦式气弹簧）主要应用在厨房家具、医疗器械等领域。它的特点介于自由型气弹簧和自锁型气弹簧之间：不需要任何的外部结构而能停在行程中的任意位置，但没有额外的锁紧力。
四、阻尼器在汽车和医疗设备上都用得比较多，其特点是阻力随着运行的速度而改变。可以明显的对相连的机构的速度起阻尼作用。
五、牵引式气弹簧是一种特殊的气弹簧:别的气弹簧在自由状态的时候都处在最长的位置，即在受到外力后是从最长的位置向最短的位置运动，而牵引式气弹簧的自由状态在最短的位置，受到牵引时从最短处向最长处运行。牵引式气弹簧中也有相应的自由型、自锁型等。
气弹簧 弹簧不受外力时，自然伸长为最小行程（指压缩行程）处，即最大伸长处； 活塞两边气压相等，由于受力面积不同，产生压力差提供气弹簧的支撑力； 气弹簧运动中瞬时提供的总支撑力包括两部分：压力差产生的支撑力和摩擦力。 外力压缩气弹簧，由于撑杆在气室内体积增大，压缩气体的有效容积变小，气室气压变大，压力差产生的支撑力变大； 摩擦力变化： 气室压力越大，摩擦力越大， 撑杆运动越快，摩擦力越大， 离自然伸长处越远，摩擦力越大； 气温影响气弹簧支撑力：气温越低，气室压力越低，气弹簧提供的支撑力越小。 气弹簧是以气体和液体为工作介质的一种弹性元件，由压力管，活塞，活塞杆及若干联接件组成,其内部充有高压氮气，由于在活塞内部设有通孔，活塞两端气体压力相等，而活塞两侧的截面积不同，一端接有活塞杆而另一端没有，在气体压力作用下，产生向截面积小的一侧的压力，即气弹簧的弹力，弹力的大小可以通过设置不同的氮气压力或者不同直径的活塞杆而设定。与机械弹簧不同的是，气弹簧
具有近乎线性的弹性曲线。标准气弹簧的弹性系数X介于1.2和1.4之间，其他参数可根据要求及工况灵活定义 气弹簧（gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的配件。目前，该产品在医疗设备、汽车、家具、纺织设备、加工行业等领域都得到了广泛地应用。根据不同的特点及应用领域，气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等. 气弹簧的基本原理是在密闭的腔体内压入惰性气体和油、或则油气混合物。根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。 产品展示 气弹簧介绍 一、自由型气弹簧（支撑杆）是应用最为广泛的气弹簧。它主要起支撑作用，只有最短、最长两个位置，在行程中无法自行停止。在汽车、纺织机械、印刷设备、办公设备、工程机械等行业应用最广。 二、自锁型气弹簧（调角器、气压棒）在医疗设备、座椅等产品上应用的最多。该种气弹簧借助一些释放机构可以在行程中的任意位置停止，并且停止以后有很大的锁紧力（可以达到10000N以上）。 三、随意停气弹簧（摩擦式气弹簧）主要应用在厨房家具、医疗器械等领域。它的特点介于自由型气弹簧和自锁型气弹簧之间：不需要任何的外部结构而能停在行程中的任意位置，但没有额外的锁紧力。（选型参数基本可以参考自由型气弹簧）
Q/CS 众泰控股集团有限公司企业标准 Q/CS 05.011-2015 后背门气弹簧设计计算方法（修订） 发布
前言 本标准由众泰汽车工程研究院车身部提出。 本标准由众泰汽车工程研究院车身部归口管理。 本标准由众泰汽车工程研究院车身部负责起草。 本标准主要起草人：黄子洲。 本标准第一次修订。 本次修订增加了“5.3.6高低温交变”，“5.4.0球销的插拔力”，对“5.3.8耐久性”进行了部分更新。
后背门气弹簧设计计算方法 1 范围 本标准规定了后背门气弹簧的技术要求、试验方法和设计计算等。 本标准适用于油气混合式及变阻尼式汽车用压缩气弹簧。 2 引用标准 QC/T 207—1996汽车用普通气弹簧 JB/T 10418—2004 气弹簧设计计算 JB/T 8064.1—1996 压缩气弹簧技术条件 GB/T 1771—91 色漆和清漆耐中性盐雾性能的测定 GB/T 1740—79 漆膜耐湿热测定法 GB 1800—79 公差与配合总论标准公差与基本偏差 GB/T 2348—93 液压气动系统及元件缸内径及活塞杆外径 GB 2349—80 液压气动系统及元件缸活塞行程系列 GB 2828—87 逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB 6458—86 金属覆盖层中性盐雾试验(NSS 试验) GB 6461—86 金属覆盖层对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级 GB/T 13913—92 自催化镍–磷镀层技术要求和试验方法 JB 2864—81 汽车用电镀层和化学处理 JB/Z 111—86 汽车油漆涂层 3气弹簧的术语、符号、定义 3.1 气弹簧 是指由一个密闭缸筒和可以在缸筒内滑动的活塞组件及活塞杆组成的以压缩气体为贮能介质的机构。气弹簧的外形及力-位移曲线如下图1。 图1
中华人民共和国汽车行业标准 QC／T 207一1996 汽车用普通气弹簧 1 主题内容与适用范围 本标准规定了汽车用普通气弹簧的术语、技术要求、试验方法、检验规则、 标志、包装、运输和贮存。 本标准适用于汽车用各种规格的固定行程普通气弹簧（以下简称气弹簧）， 其他机械用气弹簧可参照采用。 2 引用标准 GB 191 包装储运图示标志 GB 1740 漆膜耐湿热测定法 GB 2828 逐批检查计数抽样程序及抽样表（适用于生产连续批的检查） GB 2829 周期检查计数抽样程序及抽样表（适用于生产稳定性的检查） GB 6458 金属覆盖层中性盐雾试验（NSS试验） GB 6461 金属覆盖层对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级 QC／T 29087 汽车焊接加工零件未注公差尺寸的极限偏差 3 术语 3．1 气弹簧 是指由一个密闭缸筒和可以在缸筒内滑动的活塞组件及活塞杆组成的以压缩气体为贮能介质的机构。 3．2 一个循环 是指气弹簧活塞杆在图样规定的行程内往返一次。 3．3 动态内阻（G） 指活塞杆在图样规定的行程内做往返运动时，所产生的动态摩擦力。
4 技术要求 4．1 一般要求 4．1．1 气弹簧应符合本标准规定，并按照经规定程序批准的图样及技术文件 制造。 4．1．2 气弹簧的安装长度公差应符合QC／T 29087的A级。 4．1．3 气弹簧的外形应光洁、平整，没有毛刺。 4．1．4 气弹簧活塞杆的镀层应均匀，不允许存在可见的裂纹、起泡、麻点、 起层等缺陷。 4．1．5 除活塞杆外的其它零件镀层应均匀：不允许存在局部无镀层、明显的 裂纹、起泡、粗糙等缺陷。 4．1．6 气弹簧的涂覆层应均匀，不允许存在露底、起皱、起泡、剥落等缺陷。4．1．7 工作温度范围：一40℃～80℃。 4．2 力学性能 4．2．1 气弹簧按5.1试验时，其力一位移曲线如图1所示。力的标称值应符合图样规定，力的标称值极限偏差应符合表1规定。
汽车气弹簧设计指导 1.简要说明 1.1 基本的原理 在密闭的缸筒内充入和外界大气压有一定压差的惰性气体或者油气混合物，进而利用作用在活塞上的压力差完成气弹簧的自由运动。 该件为标准件，可以从产品系列目录中查询缸筒、活塞杆等匹配参数。 1.2 气弹簧和一般机械弹簧的最大区别： 一般性的机械弹簧，其弹簧弹力随着弹簧的运动有着非常大的变化，而气弹簧在整个运动行程中力值变化相对较小。1.3 其主要零部件及名字(如图所示)。 1.4零部件材料及工艺 序号零件名常见材料外观要求/表面处理 1 球头销45#渗氮、镀锌、达克罗（耐腐蚀强）处理 2弹簧卡片65Mn 3活塞杆 35# 镀铬（银色）或渗氮（黑色）〈出口欧洲 的车必须渗氮处理，以满足其环保要求〉 4缸筒精轧钢管20 喷漆处理5导向环Q2356 密封件 NBR（丁晴橡胶） 球头 球头销 支架 缸筒 活塞杆 弹簧卡片
7活塞Q235 8球头PA66+30%GF 1.5机构原理 1.5.1同样尺寸的气弹簧可以根据缸筒内部存储的气体压力大小来调整举力的大小。 1.5.2气弹簧举升速度的大小可以根据活塞上的过油孔的大小来调整，一般分为￠0.3mm￠ 0.5mm￠0.6mm等，过油孔越大，举升速度越快，造成的冲击越大，比如：举升速 度过大可采用￠0.3mm。（阻尼油在气弹簧运动到阻尼区时才通过过油孔，此前只有 气体流过，该特性由油的运动特性：高压区低压区决定）。 1.5.3阻尼油、举力、密封圈材料影响气弹簧低温性能，例如：出口俄罗斯的气弹簧所用 阻尼油型号HS32，凝固点-50℃；密封圈材料丁晴橡胶的低温脆性温度由原来的 -40℃改为-50℃。 1.5.4如有支架，建议料厚为3mm，可以根据力的大小对支架进行工艺处理如：冲压出凹 槽来增加强度。 1.6安装方式 1.6.1气弹簧整车布置位置分为：前机盖支撑和后备门支撑两种。前机盖支撑有B11、T11 等车型，后备门支撑有A15、S11、B14等车型。 1.6.2气弹簧支撑方式的布置可分为：直立支撑和旋转支撑，目前我公司采用直立支撑的 有：S21S22旋转支撑的有：S11S12A11A18B11。支撑方式的布置是由后备门 铰链轴所处的位置来决定的。 1.6.3尼龙球头可根据与气弹簧联接的两个钣金平面进行设计：分为普通直式和斜倾式 （下图），当球窝转动角度小于20°时，选用直球窝；当球窝转动角度大于等于20° 小于35°时，选用斜球窝；当球窝转动角度大于等于35°时，选用支架。一般尽 量不用支架，支架容易出现晃动，定位麻烦，且增加价格。
摘要 在本文中，设计适合中国城市道路一般使用的双级双作用筒式减震器的。首先，根据汽车减震器阻尼系数的质量计算来确定气缸的结构参数，然后建立流体动力学模型，一个理想的标准减震器阻尼特性曲线首先选择，然后使用阻尼特性曲线的理想方法近似，对每个气门机构的设计计算，在此基础上，该阻尼器的整个设计，和主要部件的强度被检测。 关键词：二级减振器；流体力学模型；理想特性曲线；强度校核
Abstract Dual use it for general urban Chinese road design drum shock absorbers. First, the shock absorber damping coefficient, calculated according to the mass of the vehicle. Cylinder configuration parameters are determined. Then hydrodynamic model. Methods valve and the Department is calculated and designed, the way the damping characteristics of the shock absorbers ideal standard curve. After that, a group of dual-use drum shock absorber design. The main portion of the intensity of the shock absorber is checked. Key words: Double absorber; hydrodynamic model; characteristics of the ideal curve; strength checking

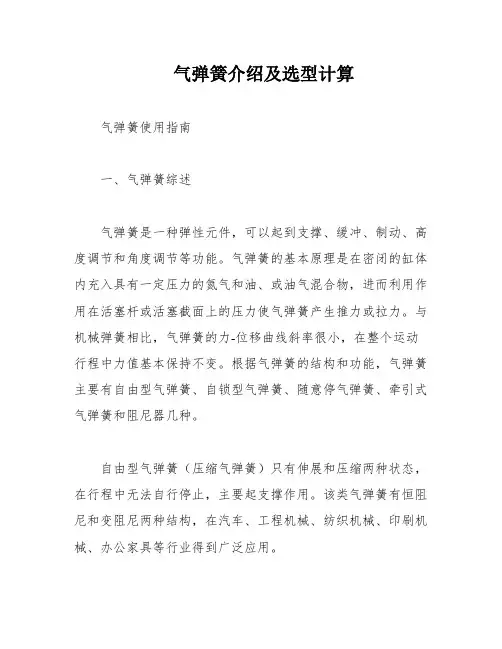

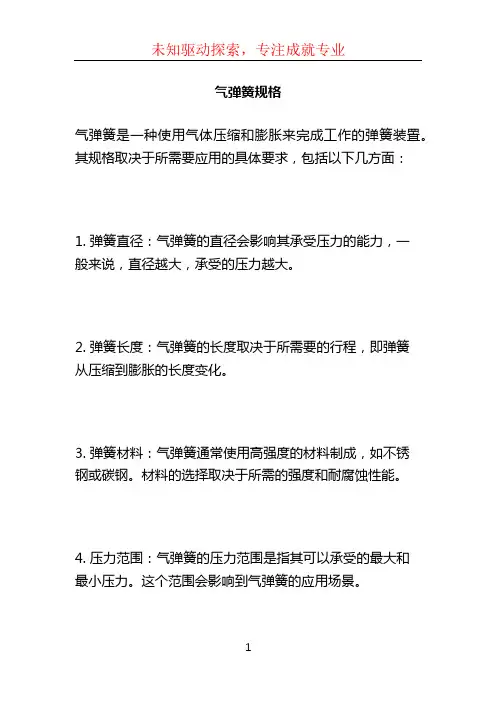

气弹簧使用指南 一、气弹簧综述 气弹簧(gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的弹性元件。气弹簧的基本原理是在密闭的缸体内充入具有一定压力的氮气和油、或油气混合物，进而利用作用在活塞杆或活塞截面上的压力使气弹簧产生推力或拉力，气弹簧和机械弹簧的最大区别在于：前者的力－位移曲线斜率很小，在整个运动行程中力值基本保持不变，后者的力－位移曲线斜率很大。根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。 ※自由型气弹簧（压缩气弹簧）只有伸展（无外力作用下，长度最长）和压缩（外力大于气弹簧的推力，长度最短）两种状态，在行程中无法自行停止，主要起支撑作用，该类气弹簧有恒阻尼和变阻尼两种结构。在汽车、工程机械、纺织机械、印刷机械、办公家具等行业得到广泛应用。 ※自锁型气弹簧（升降可锁定气弹簧、角调可锁定气弹簧）通过其内部的阀门可以将气弹簧锁定在行程的任意位置，根据内部结构的不同，该类气弹簧有弹性锁定、压缩刚性锁定、拉伸刚性锁定、压缩拉伸双向刚性锁定等类型。自锁型气弹簧同时具备支撑、高度和角度调节的功能，而且操作方便灵活，结构简单。因而在医疗设备、家具、汽车等行业得到广泛应用。 ※随意停气弹簧（平衡气弹簧）通过其内部特殊的平衡阀机构，加上合理的外界负载设计，可以使气弹簧停在行程中的任意位置，但没有额外的锁紧力，它的特点介于自由型气弹簧和自锁型气弹簧之间。主要应用在厨房家具、医疗器械、电子产品等行业。 ※牵引气弹簧（拉伸气弹簧）是一种特殊的气弹簧:别的气弹簧在自由状态的时候都处在最长的位置，即在受到外力后是从最长的位置向最短的位置运动，而牵引式气弹簧的自由状态在最短的位置，受到牵引时从最短处向最长处运行。牵引气弹簧中也有相应的自由型、自锁型等产品。 ※阻尼器通过活塞上的阻尼结构可使阻尼力随着运动速度而改变，可以明显的对相连的机构的速度起阻尼作用，该类产品有多种结构以适合不同的用途。在汽车、家电产品、医疗设备上都用得比较多。 二、气弹簧型号标记方法 ※气弹簧的标记由1代号、2活塞杆直径、3缸体外径、4行程、5伸展长度、6活塞杆端接头形式与缸体端接头形式、7最小伸展力组成。规定如下： ×××××/××-×××-××× (××-××) ××× 1 2 3 4 5 6 7 ※各种气弹簧代号：压缩气弹簧（YQ）、升降可锁定气弹簧(SKQ)、角调可锁定气弹簧（JKQ）、平衡气弹簧(PQ）、拉伸气弹簧(LQ)、阻尼器(ZQ) ※活塞杆直径、缸体外径、行程、伸展长度单位为毫米(mm)，最小伸展力单位为牛顿(N) ※接头形式代号：单片(O)、双耳(U)、单耳(L)、球铰(B)、螺纹(M)、锥度(S) ※标记示例：压缩气弹簧的活塞杆直径为10mm，缸体外径为22mm，行程为260mm，伸展长度为630mm，活塞杆端接头为单片式，缸体端接头为球铰式，最小伸展力为380N。 标记为：YQ10/22-260-630(O-B)380 三、气弹簧规格系列
民用飞机气弹簧设计分析-机械制造论文 民用飞机气弹簧设计分析 唐行微 （上海飞机设计研究院结构部，中国上海201210） 【摘要】气弹簧是性能可靠和安装方便的定制结构件，相对于民机上使用的传统机械弹簧单元在重量上具备优势。本文介绍了气弹簧的组成结构和工作方式，通过民用飞机舱门设计中的工程实例简要描述了在民机舱门上气弹簧设计的方法，通过CATIA仿真来模拟气弹簧的安装及运行来优化气弹簧的各项基本参数，并且给出了民机气弹簧的可靠性计算标准。 关键词气弹簧；民机舱门；可靠性 0 前言 气弹簧是一种可以实现支撑、缓冲、制动、高度及角度调节等功能的零件，在工程机械中，主要应用于雷达罩、口盖、舱门等部位。气弹簧主要由活塞杆、活塞、密封导向套、填充物、压力缸和接头等部分组成，在密闭的缸体内充入和外界大气压有一定压差的惰性气体或者油气混合物,进而利用在活塞杆横截面上的压力差完成气弹簧自由运动。工作时，惰性气体、油液通过活塞上的阻尼孔时产生阻尼作用，控制气弹簧的运行速度，其运行速度相对缓慢、动态力变化不大。在飞机结构舱门设计中经常使用弹簧作为机构功能实现的一部分单元，通常用于提供手柄回弹的回复力，机构运作的助力以及防止机构意外运动的过中心阻力。其中用于提供助力和阻力的弹簧通常为压缩弹簧，舱门设计中通常采用传统机械弹簧，这种设计存在两方面的劣势：一是传统机械弹簧其材料通常为321固溶钢或者15-5PH不锈钢，在重量上需要付出一定代价，二是目前航空领域弹
簧制造主要通过辅助工具手工弯制，其实际力学性能通常与设计目标存在一定差异且不稳定。气弹簧由于其安装方便，工作平稳，使用安全，成为汽车和机械制造等领域的标准配件。相对于传统机械弹簧，定制气弹簧在确保满足设计需求和重量上具备明显的优势，舱门机构中使用的多处弹簧单元均可使用气弹簧来替代。 本文根据实际舱门的结构特点及气弹簧在舱门上的具体应用，对安装在舱门上的气弹簧的运动状态进行了分析和研究，给出了具体舱门气弹簧的设计步骤，同时对于民机舱门在使用条件及可靠性方面做了基本的分析。 1 工程实例 某型民用飞机设计舱门重量为8.39kg。舱门重心与铰链臂中心转轴的距离为：360.367mm。由于门体、铰链臂(门体进行开关运动的中心) 和气弹簧构成一个杠杆系统。在门打开过程中，通过门体本身重力和气弹簧阻力的双重作用，控制门下降速度门在完全打开位置时，伸展到极限程度。 根据周边结构的实际可安装空间情况确定使用两个气弹簧，并将气弹簧的完全压缩力初步设计为门体重量的3 倍左右，考虑摩擦力等影响，将气弹簧的完全压缩力初步确定为300N。 下图为飞机航截面投影面，两侧气弹簧的安装相对于门体对称面为对称结构。
QCT2071996汽车用普通气弹簧 汽车用一般气弹簧 1 主题内容与适用范畴 本标准规定了汽车用一般气弹簧的术语、技术要求、试验方法、检验规则、 标志、包装、运输和贮存。 本标准适用于汽车用各种规格的固定行程一般气弹簧（以下简称气弹簧）， 其他机械用气弹簧可参照采纳。 2 引用标准 GB 191 包装储运图示标志 GB 1740 漆膜耐湿热测定法 GB 2828 逐批检查计数抽样程序及抽样表（适用于生产连续批的检查） GB 2829 周期检查计数抽样程序及抽样表（适用于生产稳固性的检查） GB 6458 金属覆盖层中性盐雾试验（NSS试验） GB 6461 金属覆盖层对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级 QC／T 29087 汽车焊接加工零件未注公差尺寸的极限偏差 3 术语 3．1 气弹簧 是指由一个密闭缸筒和能够在缸筒内滑动的活塞组件及活塞杆组成的以压缩 气体为贮能介质的机构。 3．2 一个循环 是指气弹簧活塞杆在图样规定的行程内往返一次。
3．3 动态内阻（G） 指活塞杆在图样规定的行程内做往返运动时，所产生的动态摩擦力。 4 技术要求 4．1 一样要求 4．1．1 气弹簧应符合本标准规定，并按照经规定程序批准的图样及技术文件 制造。 4．1．2 气弹簧的安装长度公差应符合QC／T 29087的A级。 4．1．3 气弹簧的外形应光洁、平坦，没有毛刺。 4．1．4 气弹簧活塞杆的镀层应平均，不承诺存在可见的裂纹、起泡、麻点、 起层等缺陷。 4．1．5 除活塞杆外的其它零件镀层应平均：不承诺存在局部无镀层、明显的 裂纹、起泡、粗糙等缺陷。 4．1．6 气弹簧的涂覆层应平均，不承诺存在露底、起皱、起泡、剥落等缺陷。 4．1．7 工作温度范畴：一40℃～80℃。 4．2 力学性能 4．2．1 气弹簧按5.1试验时，其力一位移曲线如图1所示。力的标称值应符合 图样规定，力的标称值极限偏差应符合表1规定。
气弹簧的安装方式怎么计算？ 气弹簧气动支撑杆的安装方法 1 气弹簧的特点 气弹簧是一根举力(本文用F表示)近似不变的伸缩杆,在汽车,飞机,医疗器械,宇航器材,纺织机械等领域都有广泛的应用。它的内部构造是一条可在密闭筒腔内作直线运动的活塞杆。密闭筒腔内充满由高压气体和可溶解部分高压气体的液体所构成的液2气两相混合体。气弹簧的举力由高压气体推动活塞杆产生。推动力决定于高压气体的压强。高压气体在液体中的溶解量随气体压缩增加(此过程对应气弹簧工作于压缩阶段),随气体膨胀而减少(此过程对应气弹簧工作于伸长阶段),使得密闭筒腔内的高压气体的密度始终维持一个近似恒值,也就是气压近似不变(即举力近似不变)。 2 气弹簧的安装研究 表面上看,将气弹簧安装到客车舱门上非常简单,实际上安装设计所要解决的问题远非所想象的简单。气弹簧在舱门上的一般安装状态已知安装信息只有门体(几何形状,质量,重心,材料等),铰链和开度α要求,未知安装信息却多达6个(X1,X2,Y1,Y2,Z,F)。而由数学理论知道,要解出6个未知数,必须要解出由这6个未知数构成的6个方程式组成的方程组。由此可见,要求设计人员从纯理论形态入手解决气弹簧的安装几乎是不可能的。因此,从工程角度切入,深挖安装信息,简化未知数,是解决气弹簧安装设计问题的关键所在。 2-11 力学分析 门体,铰链(门体作开关运动的中心)和气弹簧构成一个杠杆系统。由于气弹簧对铰心的力臂远小于门重对铰心的力臂,所以这是一个费力杠杆系统。即是说,气弹簧举力必须远大于门重才可以将门体支撑起来。这是一个很重要的隐蔽条件。有了这个条件,才可以初选多大举力的气弹簧。气弹簧的举力可以确定为门重的3倍左右。当然也可以确定为门重的2倍,4倍,5倍,6倍左右。对同一个门体来说,相对于气弹簧举力取3倍门重,当气弹簧举力取2倍门重时,气弹簧力臂要增大,工作行程要增大,总长度要增加,安装空间增大;反之,当气弹簧举力取4倍以上门重时,气弹簧力臂要减小,工作行程要减小,总长度要减小,安装空间减小。这可根据实际安装空间选取气弹簧举力。笔者在实际设计中常用3倍数。 2-12 确定气弹簧的上下安装点 气弹簧的总长度,工作行程是在确定上下安装点过程中确定的。确定气弹簧上下安装点是整个气弹簧安装设计的最难点。下面以单轴铰链门体为例来说明"两圆法"在进行气弹簧安装设计的应用。安装示意图及有关参数如图2所示。下面的计算是以门体为规则,匀质的理想模型(重心=几何中心)为基础进行的。门体在开门过程中对铰心O的力矩不断变化(小→大→小),有两个峰值,一个是最大值,位于门体处于水平位置(α=90°)时;一个是固定值,位于门体处于开尽位置(α=最大值)时。根据物理学杠杆平衡原理可知,门体要在气弹簧的作用下自动打开和开尽以后长时间不掉下来,气弹簧在门体处于这两个特殊位置时对铰心O的瞬时力矩必须大于等于门体在这两个特殊位置时门重对铰心O的瞬时力矩。由此可以确定气弹簧所需的最大力臂(R),最小力臂(r)分别为(列式,计算过程略): 最大力臂R=G (H/2-h)2F≈G H4F,(当Hmh时)最小力臂r=G (H/2-h) cos(α-90°)2F≈G H cos(α-90°)4F,(当Hmh时)式中G为门重,N;F为气弹簧举力,N;H为门高,mm;h为门顶到铰心的垂距,mm;α为门体最大开度,°;2为每个门使用两支气弹簧作支撑。以铰心O为圆心,以最力臂R,最小力臂r为半径分别作大小两个圆。作小圆的一条切线的延长线交大圆于A点,则A 点为气弹簧的上安装点。气弹簧的下安装点B则必然在此切线下方的某一点上。AB两点的距离L为气弹簧的总长度。需要说明的是:A点必须落在门体内侧并离门面板竖直距离20mm
气弹簧（gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的配件。目前，该产品在医疗设备、汽车、家具、纺织设备、加工行业等领域都得到了广泛地应用。根据不同的特点及应用领域，气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等. 气弹簧的基本原理是在密闭的腔体内压入惰性气体和油、或则油气混合物。 气弹簧是以气体和液体为工作介质的一种弹性元件，由压力管，活塞，活塞杆及若干联接件组成,其内部充有高压氮气，由于在活塞内部设有通孔，活塞两端气体压力相等，而活塞两侧的截面积不同，一端接有活塞杆而另一端没有，在气体压力作用下，产生向截面积小的一侧的压力，即气弹簧的弹力，弹力的大小可以通过设置不同的氮气压力或者不同直径的活塞杆而设定。 气弹簧的弹力如何计算 弹力的大小f跟弹簧伸长（或缩短）的长度x成正比，即f=kx 式中的k称为弹簧的劲度系数，不同的弹簧的劲度系数一般是不同的。这个规律是英国科学家胡克发现的，叫做胡克定律。 如何检测气弹簧的好坏 看你检测哪一方面了。气压；行程；表面；连接件；安装尺寸；这些都在检测范围以内啊。 检测气弹簧的好坏，1，看表面处理，也就是表面油漆喷的是否均匀，这个一般厂家都能做到，2.活塞杆也就是所谓的行程和缸交接的部位是否有溢出的油污，如果有，那么这个气弹簧肯定是劣质品，因为，气弹簧的缸里面是油和大气压的混合物，如果密封不好的话，用一段时间，很容易出现漏气，漏油的现象，这个东西讲究的就是密封。 气弹簧（gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的配件。目前，该产品在医疗设备、汽车、家具、纺织设备、加工行业等领域都得到了广泛地应用。根据不同的特点及应用领域，气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等. 气弹簧的基本原理是在密闭的腔体内压入惰性气体和油、或则油气混合物。根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。 一、自由型气弹簧（支撑杆）是应用最为广泛的气弹簧。它主要起支撑作用，只有最短、最长两个位置，在行程中无法自行停止。在汽车、纺织机械、印刷设备、办公设备、工程机械等行业应用最广。 二、自锁型气弹簧（调角器、气压棒）在医疗设备、座椅等产品上应用的最多。该种气弹簧借助一些释放机构可以在行程中的任意位置停止，并且停止以后有很大的锁紧力（可以达到10000N以上）。、 三、随意停气弹簧（摩擦式气弹簧）主要应用在厨房家具、医疗器械等领域。它的特点介于自由型气弹簧和自锁型气弹簧之间：不需要任何的外部结构而能停在行程中的任意位置，但没有额外的锁紧力。 四、阻尼器在汽车和医疗设备上都用得比较多，其特点是阻力随着运行的速度而改变。可以明显的对相连的机构的速度起阻尼作用。
总布置篇 第X章整车附件系统布置 本章主要针对整车附件系统的布置进行说明，主要的部件系统有：座椅、机罩锁及开启机构总成、车门锁及内外开启机构、加油盖锁及开启机构总成、背门锁及开启机构、车门限位器、天窗、内后视镜、外后视镜、安全拉手、玻璃升降器、隔音隔热垫、玻璃、遮阳板、遮阳帘、行李舱网兜、随车工具气弹簧、铭牌标识、行李架、密封条、缓冲块、堵塞 1.1 座椅系统 1.1.1 座椅的种类及结构 汽车座椅是汽车使用者的直接支承装置，它的主要作用是为司乘人员提供安全、舒适、便于操纵和不易疲劳的驾乘座位。 座椅按照结构形式可分为折叠座椅、侧向座椅、后向座椅、悬挂式座椅等。头枕可分为整体式、分离式和嵌入式；座椅常见的调节方式有手动调节和电动调节。具体分类可参考标准QC/T 47-92《汽车座椅术语》。 座椅的结构主要包括：头枕、靠背、坐垫、座椅骨架、附属调节机构等。
1.1.2座椅的设计要求 轿车座椅设计是一项复杂的系统工程，它涉及机械、化工、纺织、喷涂、热处理、美学、力学、人体工程学等多门学科，设计时应依据人体工程学原理综合考虑座椅的安全性、舒适性以及座椅的合理布置。 GB 11550-1995 汽车座椅头枕的性能要求和试验方法 GB 14167-2006 汽车安全带安装固定点 GB 15083—2006 《汽车座椅、座椅固定装置及头枕强度要求和试验方法》 ECE R17 关于车辆座椅、座椅固定装置及头枕认证的统一规定 ECER25 关于批准与车辆座椅一体或非一体的头枕的统一规定 安全性：要绝对保证驾乘者的安全。 乘坐舒适：能使乘员保持良好的坐姿，保证合理的体压分布，具有腰椎依托感、腰背部贴合感和侧向稳定感。 操纵方便：布置的调整手柄、按钮必须是在驾乘者伸手可及的位置，应能顺应常人的习惯且操纵力量适中。 1.1.3座椅布置需输入清单 功能定义描述：设计之前应该定义好需要哪些功能；
弹簧不受外力时，自然伸长为最小行程（指压缩行程）处，即最大伸长处； 活塞两边气压相等，由于受力面积不同，产生压力差提供气弹簧的支撑力； 气弹簧运动中瞬时提供的总支撑力包括两部分：压力差产生的支撑力和摩擦力。 外力压缩气弹簧，由于撑杆在气室内体积增大，压缩气体的有效容积变小，气室气压变大，压力差产生的支撑力变大； 摩擦力变化： 气室压力越大，摩擦力越大， 撑杆运动越快，摩擦力越大， 离自然伸长处越远，摩擦力越大； 气温影响气弹簧支撑力：气温越低，气室压力越低，气弹簧提供的支撑力越小。 气弹簧是以气体和液体为工作介质的一种弹性元件，由压力管，活塞，活塞杆及若干联接件组成,其内部充有高压氮气，由于在活塞内部设有通孔，活塞两端气体压力相等，而活塞两侧的截面积不同，一端接有活塞杆而另一端没有，在气体压力作用下，产生向截面积小的一侧的压力，即气弹簧的弹力，弹力的大小可以通过设置不同的氮气压力或者不同直径的活塞杆而设定。与机械弹簧不同的是，气弹簧具有近乎线性的弹性曲线。标准气弹簧的弹性系数X介于1.2和1.4之间，其他参数可根据要求及工况灵活定义 气弹簧（gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的配件。目前，该产品在医疗设备、汽车、家具、纺织设备、加工行业等领域都得到了广泛地应用。根据不同的特点及应用领域，气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等. 气弹簧的基本原理是在密闭的腔体内压入惰性气体和油、或则油气混合物。根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。 产品展示 气弹簧介绍 一、自由型气弹簧（支撑杆）是应用最为广泛的气弹簧。它主要起支撑作用，只有最短、最长两个位置，在行程中无法自行停止。在汽车、纺织机械、印刷设备、办公设备、工程机械等行业应用最广。（具体参数见本网站或来电索取） 二、自锁型气弹簧（调角器、气压棒）在医疗设备、座椅等产品上应用的最多。该种气弹簧借助一些释放机构可以在行程中的任意位置停止，并且停止以后有很大的锁紧力（可以达到10000N以上）。（具体参数见本网站或来电索取） 三、随意停气弹簧（摩擦式气弹簧）主要应用在厨房家具、医疗器械等领域。它的特点介于自由型气弹簧和自锁型气弹簧之间：不需要任何的外部结构而能停在行程中的任意位置，但没有额外的锁紧力。（选型参数基本可以参考自由型气弹簧） 四、阻尼器在汽车和医疗设备上都用得比较多，其特点是阻力随着运行的速度而改变。可以明显的对相连的机构的速度起阻尼作用。（具体参数请来电索取） 五、牵引式气弹簧是一种特殊的气弹簧:别的气弹簧在自由状态的时候都处在最长的位置，即在受到外力后是从最长的位置向最短的位置运动，而牵引式气弹簧的自由状态在最短的位置，受到牵引时从最短处向最长处运行。牵引式气弹簧中也有相应的自由型、自锁型等。 橡胶空气弹簧工作时，内腔充入压缩空气，形成一个压缩空气气柱。随着振动载荷量的增加，弹簧的高度降低，内腔容积减小，弹簧的刚度增加，内腔空气柱的有效承载面积加大，此时弹簧的承载能力增加。当振动载荷量减小时，弹簧的高度升高，内腔容积增大，弹簧的刚度减小，内腔空气柱的有效承载面积减小，此时弹簧的承载能力减小。这样，空气弹簧在有效的行程内，空气弹簧的高度、内腔容积、承载能力随着振动载荷的递增与减小发生了平稳的柔性传递、振幅与震动载荷的高效控制。还可以用增、减充气量的方法，调整弹簧的刚度和承载力的大小，还可以附设辅助气室，实现自控调节。
压缩气弹簧(gas spring)技术条件国家行业标准 压缩气弹簧技术条件 JB/T 8064.1-1996,压缩气弹簧(gas spring)技术条件国家行业标准,压缩气弹簧行业标准,压缩气弹簧,压缩气压杆,压缩支撑杆,在线企鹅：4-7-2-1-8-4-5-8-1. 中华人民共和国机械工业部 1996-10-03 发布 1997-07-01 实施 1 范围 本标准规定了压缩气弹簧(以下简称气弹簧)的术语、标记、技术要求、试验方法、检验规则、标志和包装、运输、贮存等。 本标准适用于充入氮气或惰性气体为工作介质的气弹簧。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。 GB/T 1771—91 色漆和清漆耐中性盐雾性能的测定 GB 1800—79 公差与配合总论标准公差与基本偏差 GB/T 2348—93 液压气动系统及元件缸内径及活塞杆外径 GB 2349—80 液压气动系统及元件缸活塞行程系列 GB 2828—87 逐批检查计数抽样程序及抽样表(适用于连续批的检查) GB 6458—86 金属覆盖层中性盐雾试验(NSS 试验) GB 6461—86 金属覆盖层对底材为阴极的覆盖层腐蚀试验后的电镀试样的评级 GB/T 13913—92 自催化镍–磷镀层技术要求和试验方法 JB 2864—81 汽车用电镀层和化学处理 JB/Z 111—86 汽车油漆涂层 3 型式 3.1 气弹簧的外形示意图及力–位移曲线见图1。 图1 3.2 气弹簧接头推荐使用型式见图2。 图2 4 气弹簧术语、符号、定义 气弹簧的术语、符号和定义见表 1。 表1 术语符号单位定义或说明 缸筒外径 D2 mm 气弹簧缸筒外径 活塞杆直径 D mm 气弹簧活塞杆直径 伸展长度 L mm 气弹簧活塞杆自由伸展至极限位置时两连接件中心距离行程 S mm 活塞杆从伸展状态压缩到最小安装尺寸时的轴向位移 一次循环活塞杆按规定的行程压缩和伸展一次 伸展速度υ mm/s 活塞杆从规定的行程的末端到初始位置自由伸展的平均速度 启动力 F0 N 气弹簧在伸展状态保持一定时间后开始压动活塞杆所需要的外力 气动阻尼段活塞杆伸展过程中从D 到M活塞运动受气体阻尼作用的区域
举升门气弹簧布置与支撑力计算 单位：上海同捷科技股份有限公司姓名：许晓晖 拟晋级别：中级
举升门气弹簧布置与支撑力计算 许晓晖 摘要：气弹簧助力式开启机构是目前乘用车上经常采用的一种结构。目前国内汽车车身设计中，对于气弹簧布置、选用采用逆向方法较多。即以标杆样车为参照，来布置设计车，以标杆车使用的气弹簧为基础样件，然后通过CAE运动分析来进行校核。本文从正向设计出发，以举升门为例，详细介绍了举升门气弹簧的布置与支撑力计算的设计过程，为新车设计正向布置气弹簧提供借鉴。 关键词：举升门气弹簧布置 气弹簧是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的配件。气弹簧与其它弹簧相比具有尺寸小、容易布置、可靠性高及弹力随行程的变化小等特点，可在-40℃——80℃范围内工作，温度对其弹力的影响不到4%。气弹簧在专业生产厂家均按标准化和系列化设计，使用和维修也更加方便。本文就汽车设计中经常应用的气弹簧布置，以举升门气弹簧的应用设计进行分析。 一、确认举升门铰链转轴中心位置 在举升门气弹簧应用设计之前必须确认：举升门两个铰链是否同轴；举升门在沿着铰链轴转动过程中与车身部件有无干涉（一般要求间隙应大于3mm）；是否有气弹簧安装空间。铰链转轴中心是后续设计的基准。 二、确定举升门的开启角度 根据人机工程学分析来确定举升门的开度，目前对举升门开到最大位置车门下边沿的离地高度法规没有规定。依据整车总布置状态，确定该车型的举升门开启最大角度为94°，举升门最高点离地高度为2002mm。这样定义既考虑到人的头部不易碰到举升门下部最低点，也照顾到关门操纵时手部能很容易接触到拉手。 三、计算气弹簧上、下安装点的位置及有效行程 气弹簧和安装座通过带有螺纹段的轴销连接。气弹簧的安装点理论上是指气弹簧两端轴销上球头转动中心。有效行程是指气弹簧在车门关闭到车门完全开启长度变化的尺寸。 首先根据车身状态确定上安装点，具体要求： ●安装面应满足气弹簧运动不引起干涉的要求，必要时调整安装面； ●安装面内部设计适合强度要求的螺母加强板。
气弹簧是以气体和液体为工作介质的一种弹性元件，由压力管，活塞，活塞杆及若干联接件组成,其内部充有高压氮气，由于在活塞内部设有通孔，活塞两端气体压力相等，而活塞两侧的截面积不同，一端接有活塞杆而另一端没有，在气体压力作用下，产生向截面积小的一侧的压力，即气弹簧的弹力，弹力的大小可以通过设置不同的氮气压力或者不同直径的活塞杆而设定。与机械弹簧不同的是，气弹簧具有近乎线性的弹性曲线。标准气弹簧的弹性系数X介于和之间，其他参数可根据要求及工况灵活定义气弹簧（gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的配件。目前，该产品在医疗设备、汽车、家具、纺织设备、加工行业等领域都得到了广泛地应用。根据不同的特点及应用领域，气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等. 气弹簧的基本原理是在密闭的腔体内压入惰性气体和油、或则油气混合物。根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。 产品展示 气弹簧介绍 一、自由型气弹簧（支撑杆）是应用最为广泛的气弹簧。它主要起支撑作用，只有最短、最长两个位置，在行程中无法自行停止。在汽车、纺织机械、印刷设备、办公设备、工程机械等行业应用最广。（具体参数见本网站或来电索取） 二、自锁型气弹簧（调角器、气压棒）在医疗设备、座椅等产品上应用的最多。该种气弹簧借助一些释放机构可以在行程中的任意位置停止，并且停止以后有很大的锁紧力（可以达到10000N以上）。（具体参数见本网站或来电索取） 三、随意停气弹簧（摩擦式气弹簧）主要应用在厨房家具、医疗器械等领域。它的特点介于自由型气弹簧和自锁型气弹簧之间：不需要任何的外部结构而能停在行程中的任意位置，但没有额外的锁紧力。（选型参数基本可以参考自由型气弹簧） 四、阻尼器在汽车和医疗设备上都用得比较多，其特点是阻力随着运行的速度而改变。可以明显的对相连的机构的速度起阻尼作用。（具体参数请来电索取） 五、牵引式气弹簧是一种特殊的气弹簧:别的气弹簧在自由状态的时候都处在最长的位置，即在受到外力后是从最长的位置向最短的位置运动，而牵引式气弹簧的自由状态在最短的位置，受到牵引时从最短处向最长处运行。牵引式气弹簧中也有相应的自由型、自锁型等。 橡胶空气弹簧工作时，内腔充入压缩空气，形成一个压缩空气气柱。随着振动载荷量的增加，弹簧的高度降低，内腔容积减小，弹簧的刚度增加，内腔空气柱的有效承载面积加大，此时弹簧的承载能力增加。当振动载荷量减小时，弹簧的高度升高，内腔容积增大，弹簧的刚度减小，内腔空气柱的有效承载面积减小，此时弹簧的承载能力减小。这样，空气弹簧在有效的行程内，空气弹簧的高度、内腔容积、承载能力随着振动载荷的递增与减小发生了平稳的柔性传递、振幅与震动载荷的高效控制。还可以用增、减充气量的方法，调整弹簧的刚度和承载力的大小，还可以附设辅助气室，实现自控调节。 气弹簧（gas spring)是一种可以起支撑、缓冲、制动、高度调节及角度调节等功能的配件。目前，该产品在医疗设备、汽车、家具、纺织设备、加工行业等领域都得到了广泛地应用。根据不同的特点及应用领域，气弹簧又被称为支撑杆、调角器、气压棒、阻尼器等. 气弹簧的基本原理是在密闭的腔体内压入惰性气体和油、或则油气混合物。根据气弹簧的结构和功能，气弹簧主要有自由型气弹簧、自锁型气弹簧、随意停气弹簧、牵引式气弹簧、阻尼器几种。 一、自由型气弹簧（支撑杆）是应用最为广泛的气弹簧。它主要起支撑作用，只有最短、最长两个位置，在行程中无法自行停止。在汽车、纺织机械、印
