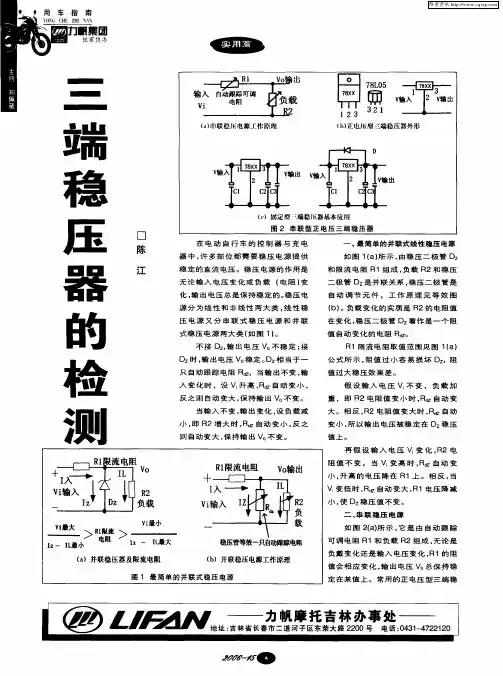

浅谈三端稳压器及其检测
【摘要】集成稳压器又叫集成稳压电路，是指输入电压或负荷发生变化时，能使输出电压保持不变的集成电路。现在国际上的集成稳压器已有数百多个品种，常见的有三端固定式集成稳压器、三端可调式集成稳压器、多端可调式集成稳压器和开关式集成稳压器等。本文比较全面地介绍三端稳压器的种类、封装形式、检测的方法以及注意事项等，旨在方便检验人员进行检测。
【关键词】集成稳压器；三端集成稳压器；检测
集成稳压器又称集成稳压电源，电路形式大多采用串联稳压方式。集成稳压器自诞生以来为电源的集成化和小型化开辟了新的途径，占领了几乎所有的军用、工业及民用电子设备、仪器仪表、家用产品等的各个领域，可以说没有那个电子产品中找不到集成稳压器的影子。它与传统的分立元件组成的直流稳压器相比，具有外接元件少、体积小、重量轻、价格低、性能稳定、可靠性高、安装调试使用方便等特点。本文主要介绍三端稳压器种类、封装形式及其检测问题。
1 三端集成稳压器的定义
三端集成稳压器顾名思义就是只有三个管脚的稳压器，即输入端、输出端和公共地端。三端集成稳压器属于线性稳压器件，其特点是调整管在线性区工作，是依靠调整管的管压降来稳定输出电压的，因此只能用于降压。
2 三端集成稳压器的分类
2.1 根据输出电压是否可调分类
2.1.1 固定输出的三端集成稳压器是指由生产厂家预先调整，输出为固定值的三端集成稳压器。例如：7805 型集成三端稳压器，其输出的固定电压值为+5V；
2.1.2 输出可调的三端集成稳压器是指稳压器输出电压可通过少数外接元器件在较大范围内调整输出电压值，即当调整外接元器件值时，可获得所需的输出电压。例如：CW317 型集成三端稳压器，其输出电压可以在12～37V 的范围内连续可调。
2.2 根据输出电压的正负分类
2.2.1 输出正电压系列，即78 ××的集成稳压器。其电压共分为5～24V 七个挡。例如：7805 、7806 、7809 等，其中字头78 表示输出电压为正值，后面数字表示输出电压的稳压值；
2.2.2 输出负电压系列，即79 ××的集成稳压器。其电压共分为-5～24V 七
三端集成稳压器 电子初学者的重要训练课题之一就是用三端集成稳压器组装输出电压可调的稳压电源（见图 1 ），但初学电子的网友们很多都是第一次使用三端集成稳压器，希望能更多地了解它的应用知识，对此，笔者和初学者进行了讨论。 同学：我在电子元件商店见到三端稳压集成块的品种很多，外形和产品型号也各不相同，这种稳压器件可以分成哪几种主要类型呢？ 老师：国产三端集成稳压器已经标准化、系列化了，按照它们的性能和不同用途，可以分成两大类，一类是固定输出正压（或负压）三端集成稳压器 W7800 （ W7900 ）系列，另一类是可调输出正压（或负压）三端集成稳压器 W317 （ W337 ）系列。前者的输出电压是固定不变的，后者可在外电路上对输出电压进行连续调节。今天大家装机使用的就是三端可调正压输出集成稳压器 W317 。 同学：怎样用固定电压输出三端集成稳压器组成稳压电源呢？ 老师：这种电源电路很简单，我先画出电路图（图 2 ）。三端稳压器的输入端接在整流滤波电路的后面，输出端直接接负载，公共端接地，电源就能正常工作，输出稳定的直流电压。但是，在实际应用中为了抑制高频干扰并防止产生自激振荡，在它的输入端并联了电容器 C1 ，输出端并联了电容器 C2 。 同学：国产固定输出三瑞稳压器产品有多少种输出电压可供选择？对它的输入电压 U i 有什么要求呢？ 老师：固定输出正压（或负压）三端集成稳压器产品的输出电压（绝对值）有 5V 、 6V 、 9V 、12V 、 15V 、 18V 、 24V 共 7 种，可以根据实际需要选择使用。为了保证稳压器能够正常工作，要求输入电压 U i 与输出电压 U o 的差值应大于 3V 。压差太小，会使稳压器性能变差，甚至不起稳压作用；压差太大，又会增大稳压器自身消耗的功率，并使最大输出电流减小。厂家对每种型号的稳压器都规定了最大输入电压值。一般取 U i -U o 为 3 ～ 7V 。 同学：从型号上怎样体现三端稳压器输出电压的大小呢？ 老师：我们以 W7800 系列的稳压器产品为例，一般都用“ 78 ”后面的数字表示输出电压的大小。例如， W7806 表示输出电压为 6V ； W7812 表示输出电压为 12V ，等等。 同学：三端稳压器的输出电流有多大呢？ 老师：三端集成稳压器按最大输出电流不同又可分成三个系列： W7800 、 W317 系列的最大输出电流为 1.5A ； W78M00 、 W317M 系列的最大输出电流为 0.5A ； W78IDO 、 W317L 系列的最大输出电流为 0.1A 。 同学：我在商店里看到三端稳压集成块有好几种不同的外形。 老师：国产三端稳压器的封装形式有 F-2 型、 TO-92 型、 S － 1 型、 S-7 型等多种，我这里有几种样品（图 3 ），大家可以看一看。需要特别说明的是，三个引脚的排列和它们的功能，对不同型号的产品或不同厂家的产品可能并不相同，使用时一定要看说明书。
三端穩壓管測試方法 一、按規格書連接電路圖： 1、輸出電壓 (Output Voltage) 輸入端加入Vin電壓（輸入電壓依產品規格書中所定），輸出端加載規格書中規定值電流，在三端穩壓管輸出端量測的輸出電壓應符合規格書要求。 2、輸出電壓線性穩定率(Line Regulation) 依據規格書中的測試條件，改變輸入電壓的高低值同時監測輸出電壓的變化（輸出負載電流保持不變），輸入電壓的最高值和最低值時輸出電壓的變化差值不可超出規格書規定值。 3、負載穩定率 (Load Regulation) 依據規格書中的測試條件，改變輸出負載的大小（不超過規定範圍），同時監測輸出電壓的變化（輸入電壓取規格書中規定值並保持不變），測量負載最大值與最小值時輸出的變化差值，所得結果應不超過規格書中該項目的規定值。 4、其他電氣測試 根據產品規格書另行添加。 二、以下舉例說明： XC6701DC02PR-TOREX輸出12V,輸出電壓誤差值±2%,SOT-89，規格書參數如下表：
Line Regulation1 △VOUT / △VIN ? VOUT(T) VOUT(T)+2.0V ≦VIN ≦28.0V IOUT=5mA - 0.05 0.10 %/V Line Regulation2 △VOUT / △VIN ? VOUT(T) VOUT(T)+2.0V ≦VIN ≦28.0V IOUT=13mA - 0.15 0.30 %/V Input Voltage VIN 2.0 0 28.0 V Short Current I short VIN=VOUT(T)+2.0V 40 mA 電路圖如下： 1、輸出電壓 (Output Voltage) 輸入電壓Vin=15V ，輸出端加載電流Io 從0mA 到150mA ，在穩壓管輸出端量測的輸出電壓應在11.76-12.24Vdc 範圍內。 2、輸出電壓線性穩定率(Line Regulation) 設置輸出負載電流13mA 不變，輸入電壓Vin1=14V 記錄輸出電壓數據Vo1，增大輸入電壓到Vin2=28V ，記錄輸出電壓值Vo2，滿足以下公式： △VOUT /（ △VIN ?VOUT(T)）≤ 0.30% 其中： △VOUT = | Vo1-Vo2 | △VIN = | Vin2-Vin1 | = 28 - 14V = 14V 虛線方框內電路採用電子負載代替更方便測量 電路圖
LM317工作原理 三端稳压集成电路LM317是三端稳压集成电路，它具有输出电压可变、内藏保护功能、体积小、性价比高、工作稳定可靠等特点。采用的电路模式如图所示，调节可变电阻R2的阻值，便可从LM317的输出端获得可变的输出电压0U 。 从图中的电路中可以看出，LM317的输出电压（也就是稳压电源的输出电压）0U 为两个电压之和。即A 、B 两点之间的电压也就是加在R2上的电压 222R R U I R =?，而2R I 实际上是两路电流之和，一路是经R1流向R2的电流1R I ，其大小为1/1R U R 。因1R U 为恒定电压1．25V ，Rl 是一个固定电阻，所以1R I 是一个恒定的电流。另一路是LM317调整端流出的电流D I ，由于型号不同（例如LM317T 、LM317HVH 、LM317LD 等)，生产厂家不同，其D I 的值各不相同。即使同一厂家，同一批次的LM317，其调整端流出的电流D I 也各不相同。尽管这祥．但总的来说D I 的电流但是有一定规律的，即D I 的平均值是50A μ左右，最大值一般不超过100A μ。而且在LM317稳定工作时，D I 的值基本上是一个恒定的值。当由于某种原因引起D I 变化相对较大时，LM317就不能稳定地工作。总而言之，2R I 是1R I 、D I 两路恒定电流之和．2R U 是由两路恒定电流1R I 、D I 流经R2产生的，调节R2的阻值即可调节LM317的输出电压0U (0U 是恒定电压1R U 与2R U 之和)。既然D I 和IR1对调节输出电压0U 都起到了一定的作用，并且1R I 是
由R1提供的， I的大小也没有任何限制．是否可以使R1的阻值趋于无穷大， R 1 使 I的电流值趋向于无穷小？如果可以这样做的话，就可以去掉R1，只用可变R 1 电阻R2就可以调节LM317的输出电压。 LM317作为输出电压可变的集成三端稳压块，是一种使用方便、应用广泛的集成稳压块。稳压电源的输出电压可用下式计算， V＝1.25（1＋R2/R1）。仅 仅从公式本身看，R1、R2的电阻值可以随意设定。然而作为稳压电源的输出电压计算公式，R1和R2的阻值是不能随意设定的。首先LM317稳压块的输出电压变化范围是 V＝1.25——37V（高输出电压的LM317稳压块如LM317HV A、 LM317HVK等，其输出电压变化范围是V o＝1.25——45V），所以R2/R1的比值范围只能是0——28.6V。其次是LM317稳压块都有一个最小稳定工作电流，有的资料称为最小输出电流，也有的资料称为最小泄放电流。最小稳定工作电流的值一般为1.5mA。由于LM317稳压块的生产厂家不同、型号不同，其最小稳定工作电流也不相同，但一般不大于5mA。当LM317稳压块的输出电流小于其最小稳定工作电流时，LM317稳压块就不能正常工作。当LM317稳压块的输出电流大于其最小稳定工作电流时，LM317稳压块就可以输出稳定的直流电压。 要解决LM317稳压块最小稳定工作电流的问题，可以通过设定R1和R2阻值的大小，而使LM317稳压块空载时输出的电流大于或等于其最小稳定工作电流，从而保证LM317稳压块在空载时能够稳定地工作。此时，只要保证 V/（R1 ＋R2）≥1.5mA，就可以保证LM317稳压块在空载时能够稳定地工作。上式中的1.5mA为LM317稳压块的最小稳定工作电流。当然，只要能保证LM317稳 V/（R1＋R2）的值也可以设定为大于1.5mA 压块在空载时能够稳定地工作， 的任意值。
78系列三端集成稳压器的检测 1．测量各引脚之间的电阻值 用万用表测量78系列集成稳压器各引脚之间的电阻值，可以根据测量的结果粗略判断出被测集成稳压器的好坏。 ●用万用表R×1k档 ●正测是指黑表笔接稳压器的接地端，红表笔去依次接触另外两引引脚；负测指红表笔接地端， 黑表笔依次接触另外两引引脚。电阻值是用万用表的R×1k档测得。 ? 由于集成稳压器的品牌及型号众多，其电参数具有一定的离散性。通过测量集成稳压器各 引脚之间的电阻值，也只能估测出集成稳压器是否损坏。若测得某两脚之间的正、反向电 阻值均很小或接近0Ω则可判断该集成稳压器内部已击穿损坏。若测得鞭两脚之间的正、 反向电阻值均为无穷大，则说明该集成稳压器已开路损坏。若测得集成稳压器的阻值不稳定，随温度的变化而改变，则说明该集成稳压器的热稳定性能不良。 ●2．测量稳压值即使测量集成稳压器的电阻值正常，也不能确定该稳压器就是完好的，还应进 一步测量其稳压值是否正常。测量时，可在被集成稳压器的电压输入端与接地端之间加上一个 直流电压（正极接输入端）。 ●此电压应比被测稳压器的标称输出电压高3V以上（例如，被测集成稳压器是7806，加的直流 电压就为+9V），但不能超过其最大输入电压。若测得集成稳压器输出端与接地端之间的电压值输出稳定，且在集成稳压器标称稳压值的±5%范围内，则说明该集成稳压器性能良好。 ●（二）79系列三端集成稳压器的检测 ●1．测量各引脚之间的电阻值与78系列集成稳压器的检测方法相似，用万用表R×1k档测量 79系列集成稳压器各引脚之间的电阻值，若测得结果与正常值相差较大，则说明该集成稳压器性能不良。表10-31是79××系列集成稳压器的电阻值。 ●2．测量稳压值测量79系列集成稳压器的稳压值，与测量78系列集成稳压器稳压值的方法相 同，也是在被测集成稳压器的电压输入端与接地端之间加上一个直流电压（负极接输入端） ●此电压应比被测集成稳压器的标称电压低3V以下（例如，被测集成稳压器是7905，加的直流 电压应为-8V），但不允许超过集成稳压器的最大输入电压。若测得集成稳压器输出端与接地端之间的电压值输出稳定，且在集成稳压器标称稳压值的±5%范围内，则说明该集成稳压器完 好。 ●（三）17/37/38系列三端集成稳压器的检测 ●1．测量各引脚之间的电阻值 ●系列集成稳压器的电阻值是用万用表R×1k档测得。若被测集成稳压器的电阻值与表中电阻值相 差较大，则说明该集成稳压器有问题。 ●2．测量稳压值测量17/38系列正电压型可调式集成稳压器时，可将其按照图10-61中所示的 电路连接好。测量37系列负电压型可调式集成稳压器时，应将其按照图10-62中所示的电路连
三端稳压电源及LDO线性电源测试方法 作者：李雷 一、 器件介绍 三端稳压器电路（简称三端电源）是模拟集成电路中较大的一个系列，也是各种电子系统中不可缺少的电源供电电路，它广泛的应用于各种电子整机和电源系统之中。随着集成电路技术的快速发展，许多电源芯片公司推出了Low Dropout Regulator,即：低压差线形稳压器，简称LDO。这种电源芯片的压差只有1.3-0.2伏，可以实现5v转 3.3v/2.5v，3.3v转2.5v/1.8v等要求。本文主要介绍通用线性电源的测试原理和实用 测试方法。 1．三端稳压电源的分类 从不同的角度，三端电源可以分为多类： 1．从输入、输出电压极性上可分为：正稳压电源（如：78XX、78MXX、78LXX），负稳压电源（如：79XX、79MXX、79LXX）。 2．从输出电压幅度上可分为：5V输出----24V输出。（如：7805，7809、7815、7824、7905、7909、7912、7915等） 3．从输出功率上可分为： 小功率L系列（IO=100MA）如：78L05、79L12等。 中功率M系列（IO=500MA）如：78M09、79M05等 大功率系列（IO=1.5A）如：7812、7915等 4．从封装形式上可分为：TO-3、TO-220、TO-39等。 5．从输出形式上可分为：固定输出（78XX、79XX、78MXX、79MXX等），可调输出（LM117/217/317、LM137/237/337、LM150、LM138等）。 6．从产品等级上可分为：军用级（LM117、LM137），工业级（LM217、LM237），民用级（LM317、LM337）。 2．三端电源的典型测试系统简介 A LTX公司的SAI600测试包 作为模拟器件测试系统著名生产厂家之一的LTX公司采用SAI600测试包对线性三端稳压器件进行测试。SAI600测试包是基于大规模线性集成电路测试系统LTX-77 的一个通用测试包。该测试包具有100V的程控功率电压源及10A的可编程恒流源负载，可对常见的78XX ，78MXX ，78LXX ，79XX ，79MXX ，79LXX ， LM117，LM137 等器件进行电参数测试。测试参数共为8项，分别是：1）输出电压（VO） 2) 线性调整率3）负载调整率4）静态电流5）静态电流随输入电压的变化6） 静态电流随负载电流的变化7）纹波抑制比8）降落电压。SAI600测试包原理图如下：
实验集成稳压电源 一、实验目的 1．了解三端集成稳压器的工作原理。 2．熟悉常用三端集成稳压器件，掌握其典型的应用方法。 3．掌握三端集成稳压电源特性的测试方法。 二、预习要求 1．复习教材中有关集成稳压电源的基本内容，了解三端集成稳压器CW7805、CW317等的技术参数和使用方法。 2．阅读本实验全部内容，完成本实验习题。 3．按给定实验电路图和实际元件参数，估算稳压电路输出电压的可调范围。 4．根据实验内容和要求，设计实验数据记录表格，供实验测试时使用。 三、实验电路及测量原理 图1 图2 采用集成工艺，将调整管、基准电压、取样电路、误差放大和保护电路等集成在一块芯片上，就构成了集成化稳压电源。集成稳压器按工作方式可分为并联型、串联型和开关型；按输出电压可分为固定式和可调式两种。 图1为常用三端集成稳压器的外型图，其它形式的稳压器可参考有关资料。 １.三端固定输出集成稳压器 此类稳压器有三个引出端：输入端、输出端和公共端。根据其输出电压极性可分为固定正输出集成稳压器（CW78系列）和固定负输出集成稳压器（CW79系列）。根据输出电流的大小又可分为CW78XX型（表示输出电流为1.5A）、CW78MXX型（表示输出电流为0.5 A）和CW78LXX型（表示输出电流为0.1A）。后面两位数字XX表示输出电压的数值，一般有5V、6V、9V、12V、15V、18V、24V，固定负输出集成稳压器相应也有CW79XX、CW79MXX和CW79LXX型。利用固定输出集成稳压器可组成各种应用电路，CW78XX型集成稳压器的基本应用电路如图2所示。 对三端固定输出集成稳压器，其输入电压的选取原则：
LM317可调稳压器介绍及应用（详解） LM317 是美国国家半导体公司的三端可调正稳压器集成电路。LM317 的输出电压范围是1.2V至37V，负载电流最大为1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性调整率和负载调整率也比标准的固定稳压器好。LM317 内置有过载保护、安全区保护等多种保护电路。通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸（约 15 厘米）。使用输出电容能改变瞬态响应。调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。LM317能够有许多特殊的用法。比如把调整端悬浮到一个较高的电压上，可以用来调节高达数百伏的电压，只要输入输出压差不超过LM317的极限就行。当然还要避免输出端短路。还可以把调整端接到一个可编程电压上，实现可编程的电源输出。 特性简介 可调整输出电压低到1.2V。保证1.5A 输出电流。典型线性调整率0.01%。典型负载调整率0.1%。80dB 纹波抑制比。输出短路保护。过流、过热保护。调整管安全工作区保护。 多数工程师都知道：他们可以使用某种廉价的三端子可调稳压器，比如Fairchild Semiconductor 公司的LM317，把它作为仅提供某个必要电压值（如36V或3V）的可调稳压器。但是，如果不采用其它方法，那么该值无法低于1.25V。这些器件的内部参考电压为1.25V，并且如果不使用电位偏置，那么它们的输出电压也无法低于该值。解决这个问题的一个办法是使用基于两只二极管的参考电压源（参考文献2）。该方法适合于1.2V~15V，或电压更高的稳压器，但它不适合于超低压固定稳压器或可调稳压器。它采用的两只1N4001二极管不提供必要的1.2V电位偏置，并且具有额外的约为2.5 mV/K的温度不稳定性（参考文献3）。因此，输出电压的额外温度漂移约为100 mV；如果把温度调至20℃（典型室内情况），则它大于1.5V输出电压的6%，等于1V输出电压的10%。可用Fairchild Semiconductor 公司的LM185或Analog Devices公司的AD589可调电压参考IC来解决这些问题。但这些器件很贵，而且在本情形中，它们不仅需要额外的调零，还需要匹配。对于LM185和AD589，位于各自参考电压的这些调整分别为1.215V~1.255V和1.2V~1.25V。请注意：LM317的参考电压为1.2V~1.3V。
河南机电高等专科学校电子技术课程设计报告设计课题：三端集成稳压电路
三端集成稳压电路 一、设计任务与要求 1. 掌握二极管的单向导电性及用途； 2.了解三端集成稳压器LM7805和LM317的用途及区别； 3.对桥式整流滤波电路进行了解； 4.对变压器知识进行回顾； 5.培养实践技能，提高分析和解决实际问题的能力； 6.要求安全用电，正确使用元件 二、方案设计与论证 可调直流稳压电源一般由电源变压器，整流滤波电路及稳压电路所组成。变压把家用照明电交流电压220V变为所需要的低压交流电。桥式整流器把交流电变为直流电。经滤波后，稳压器再把不稳定的直流电压变为稳定的直流电压输出。本设计主要采用直流稳压构成集成稳压电路，通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在1.25V-37V可调。 方案一、使用型号LM317三端稳压集成器。接入220V家用照明电源，通过降压变压器，使电压降到适合的值，然后使用IN4001型号二极管，电容等设计整流滤波电路，然后通过使用型号LM317三端稳压集成器，输出一个稳定直流电。 方案二、使用型号LM7805三端稳压集成器。接入220V家用照明电源，通过降压变压器，使电压降到适合的值，然后使用IN4007型号二极管，电容等设计整流滤波电路，然后通过使用型号LM7805三端稳压集成器，输出一个稳定直流电。 论证：由于设计要求通过变压，整流，滤波，稳压过程将220V交流电，变为稳定的直流电，并实现电压可在1.25V-37V可调。对于型号LM7805三端稳压集成器来说，输入电压为9V--20V，输出电压为固定值5，输出最大电流为1.5A；而型号LM317三端稳压集成器输入电压的要求范围比较大，输出电压为可调的，电压的范围1.25V-37V，输出电流的最大值与上面的相同，对于此设计来说LM317的选择性比较高，比较容易操作。 通过论证，最终确定选用方案一。
集成三端稳压器 集成三端稳压器是一种串联调整式稳压器,内部设有过热、过流和过压保护电路。它只有三个外引出端(输入端、输出端和公共地端),将整流滤波后的不稳定的直流电压接到集成三端稳压器输入端,经三端稳压器后在输出端得到某一值的稳定的直流电压。 一、集成三端稳压器的分类 集成三端稳压器因其输出电压的形式、电流的不同有不同的分类。 1. 根据输出电压能否调整分类 集成三端稳压器的输出电压有固定和可调输出之分。固定输出电压是由制造厂预先调整好的,输出为固定值。例如,7805型集成三端稳压器,输出为固定+5V 。 可调输出电压式稳压器输出电压可通过少数外接元件在较大范围内调整, 当调节外接元件值时, 可获得所需的输出电压。例如:CW317型集成三端稳压器, 输出电压可以在12～37V 范围内连续可调。 2. 固定输出电压式根据输出电压的正、负分系列 输出正电压系列(78××)的集成稳压器其电压共分为5～24V七个挡。例:7805、7806、7809等,其中字头78表示输出电压为正值,后面数字表示输出电压的稳压值。输出电流为15A(带散热器)。 输出负电压系列(79××)的集成稳压器其电压共分为-5～-24V七个挡。例:7905、7906、7912等,其中字头79表示输出电压为负值,后面数字表示输出电压的稳压值。输出电流为15A(带散热器)。 3. 根据输出电流分挡
三端集成稳压器的输出电流有大、中、小之分,并分别有不同符号表示。 输出为小电流,代号"L" 。例如,78L××,最大输出电流为0.1A 。 输出为中电流,代号"M" 。例如,78M××,最大输出电流为05A 。 输出为大电流,代号"S" 。例如,78S××,最大输出电流为2A 。 注意： 各厂家分挡符号不一, 选购时要注意产品说明书。 二、固定三端稳压器的外形图及主要参数 固定三端稳压器的封装形式:有金属外壳封装F-2)和塑料封装(S-7),常见的塑料封装(S-7)外形图参见图5-38所示。 图5-38固定三端稳压器的外形图
三端集成稳压器的工作原理
————————————————————————————————作者：————————————————————————————————日期：
三端集成稳压器的工作原理 现以具有正电压输出的78L××系列为例介绍它的工作原理。 电路如图1所示，三端式稳压器由启动电路、基准电压电路、取样比较放大电路、调整电路和保护电路等部分组成。下面对各部分电路作简单介绍。
（1）启动电路 在集成稳压器中，常常采用许多恒流源，当输入电压VI接通后，这些恒流源难以自行导通，以致输出电压较难建立。因此，必须用启动电路给恒流源的BJT T4、T5提供基极电流。启动电路由T1、T2、DZ1组成。当输入电压VI高于稳压管DZ1的稳定电压时，有电流通过T1、T2，使T3基极电位上升而导通，同时恒流源T4、T5也工作。T4的集电极电流通过DZ2以建立起正常工作电压，当DZ2达到和DZ1相等的稳压值，整个电路进入正常工作状态，电路启动完毕。与此同时，T2因发射结电压为零而截止，切断了启动电路与放大电路的联系，
从而保证T2左边出现的纹波与噪声不致影响基准电压源。 （2）基准电压电路 基准电压电路由T4、DZ2、T3、R1、R3及D1、D2组成，电路中的基准电压为 式中VZ2为DZ2的稳定电压，VBE为T3、D1、D2发射结（D1、D2为由发射结构成的二极管）的正向电压值。在电路设计和工艺上使具有正温度系数的R1、R2、DZ2与具有负温度系数的T3、D1、D2发射结互相补偿，可使基准电压VREF基本上不随温度变化。同时，对稳压管DZ2采用恒流源供电，从而保证基准电压不受输入电压波动的影响。 （3）取样比较放大电路和调整电路 这部分电路由T4～T11组成，其中T10、T11组成复合调整管；R12、R13组成取样电路；T7、T8和T6组成带恒流源的差分式放大电路；T4、T5组成的电流源作为它的有源负载。
三端稳压器(7812,7085等)并联扩流电路 三端稳压器(7812,7085等)并联扩流电路 用78xx系列三端稳压器设计一款最大1A输出电流的稳压器很简单，但当输出电流高于1A 时，就会出现许多问题。为提供大输出电流，稳压器通常使用并联的功率晶体管。这些功率晶体管的工作点（operating point ）很难设计。因为晶体管的集极和射极需要必不可少的功率电阻来设计直流工作点，而功率晶体管和功率电阻都要消耗很大功率，因此设计中要加散热措施。本设计实例是一个可提供大输出电流的简单稳压器。基本的构想是并联多个三端稳压器。每只78xx系列稳压器能提供1A电流，并且有5 、6 、8 、9 、12 、15 、18和24V多种电压版本。本文以7812为例. 图1显示两只并联的7812 。 图1 :两只7812并联，将输出电流加倍至2A 。 图2 :用20只7812将图1中电路的输出能力提升至20A 。 两只7812独立工作，每只提供最大1A电流。D1和D2完成两只稳压器的隔离。输出电压为稳压器的标称输出电压减去二极管压降：VOUT=VREG –VD 。在COM端接地(0V)情况下，稳压器的输出电压为VOUT 。若要将图1中的输出电压提高到与三端稳压器标称值一致，COM端电位必须比接地高出一个二极管压降。C 、C1和C2为滤波电容。图2显示了一个使用20只7812 ，可提供20A电流的稳压器。所有的二极管均为1N4007 。C=47000 μ F ，所有带编号的电容均为4700 μ F 。7812均固定到一个散热片上，并用一个小风扇降温。采用这种设计概念，可以将电路的输出电流扩充至数百安培。 （1）概述 PC电源从80年代初出现,伴随PC的演变而不断发展,约有20年的历史了,它的基本作用就是从供电电网中获取能量然后转变为适合PC使用的低压直流电能,同时完成必要的安全隔离功能。
三端稳压电路图集（六祖故乡人汇编2013年9月8日） LM317可调稳压电源电路图： LM317是可调稳压电源中觉的一种稳压器件，使用也非常方便。LM317 是美国国家半导体公司的三端可调正稳压器集成电路。很早以前我国和世界各大集成电路生产商就有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。LM317 的输出电压范围是1.25V —37V（本套件设计输出电压范围是 1.25V—12V），负载电流最大为 1.5A。它的使用非常简单，仅需两个外接电阻来设置输出电压。此外它的线性率和负载率也比标准的固定稳压器好。LM317 内置有过载保护、安全区保护等多种保护电路。 为保证稳压器的输出性能，R应小于240欧姆。改变RP阻值稳压电压值。D5，D6用于保护LM317。 输出电压计算公式：Uo=(1+RP/R)*1.25 下面是LM317可调稳压电源电路图的元器件清单： 下面是LM317可调稳压电源电路图：
三端集成稳压可调电源电路设计： 如图所示，此电路的核心器件是W7805。W7805将调整器，取样放大器等环节集于一体，内部包含限流电路、过热保护电路、可以防止过载。具有较高的稳定度和可靠性。W7805属串联型集成稳压器。其输出电压是固定不变的，这种固定电压输出，极大的限制了它的应用范围。如果将W7805的公共端即3脚与地断开，通过一只电位器接到-5V左右的电源上，就可以在改变电位器阻值的同时，使集成稳压器的取样电压及输出电压都随之改变。图中RP1就是为此而设计的。只要负电压的大小取得合适便能使输出电压从0V起连续可调，输出电压的最大值由W7805的输入电压决定，本稳压器0V-12V可调。VD3整流，C2滤波，VD4稳压后提供5V负电压。 元件选择：变压器应选用5V A，输出为双14V；二极管VD1-VD4选用1N4001；VDW 选用稳压值为5-6V的2CW型稳压管；RP1用普通电位器；RP2为微调电阻。IC用7805；其它元件参数图中已注明，无特殊要求。 电路调试：元件焊接无误后可通电调试，首先测b点对地电压，空载时应在18V左右；d点电压大约为-5.5V--6V，如不正常,可重点检查VD3，C2，R1，VDW，RP2等元件，然后再测量输出电压，旋动RP1,万用表指针应能在较大范围变动，说明稳压器工作正常；最后
实验三直流稳压电源 ─集成稳压器 一、实验目的 1、研究集成稳压器的特点和性能指标的测试方法。 2、了解集成稳压器扩展性能的方法。 二、实验原理 电子设备一般都需要直流电源供电。这些直流电除了少数直接利用干电池和直流发电机外，大多数是采用把交流电（市电）转变为直流电的直流稳压电源。 图3－1 直流稳压电源框图 随着半导体工艺的发展，稳压电路也制成了集成器件。由于集成稳压器具有体积小，外接线路简单、使用方便、工作可靠和通用性等优点，因此在各种电子设备中应用十分普遍，基本上取代了由分立元件构成的稳压电路。集成稳压器的种类很多，应根据设备对直流电源的要求来进行选择。对于大多数电子仪器、设备和电子电路来说，通常是选用串联线性集成稳压器。而在这种类型的器件中，又以三端式稳压器应用最为广泛。 W7800、W7900系列三端式集成稳压器的输出电压是固定的，在使用中不能进行调整。W7800系列三端式稳压器输出正极性电压，一般有5V、6V、9V、12V、15V、18V 、24V 七个档次，输出电流最大可达1.5A（加散热片）。同类型78M系列稳压器的输出电流为0.5A，78L系列稳压器的输出电流为0.1A。若要求负极性输出电压，则可选用W7900 系列稳压器。图3－2 为 W7800系列的外形和接线图。 它有三个引出端
输入端（不稳定电压输入端）标以“1” 输出端（稳定电压输出端）标以“3” 公共端标以“2” 除固定输出三端稳压器外，尚有可调式三端稳压器，后者可通过外接元件对输出电压进行调整，以适应不同的需要。 本实验所用集成稳压器为三端固定正稳压器W7812，它的主要参数有：输出直 流电压 U 0＝＋12V，输出电流 L:0.1A，M:0.5A，电压调整率 10mV/V，输出电阻 R ＝0.15Ω，输入电压U I 的范围15～17V 。因为一般U I 要比 U 大3～5V ，才能保 证集成稳压器工作在线性区。 图3-2 W7800系列外形及接线图 图3－3 是用三端式稳压器W7812构成的单电源电压输出串联型稳压电源的实验电路图。其中整流部分采用了由四个二极管组成的桥式整流器成品（又称桥堆），型号为2W06(或KBP306)，内部接线和外部管脚引线如图 3－4所示。 滤波电容C 1、C 2 一般选取几百～几千微法。当稳压器距离整流滤波电路比较远时， 在输入端必须接入电容器C 3 （数值为0.33μF ），以抵消线路的电感效应，防止产 生自激振荡。输出端电容C 4 (0.1μF)用以滤除输出端的高频信号，改善电路的暂态响应。 图3－3 由W7812构成的串联型稳压电源
浅谈三端稳压器及其检测 【摘要】集成稳压器又叫集成稳压电路，是指输入电压或负荷发生变化时，能使输出电压保持不变的集成电路。现在国际上的集成稳压器已有数百多个品种，常见的有三端固定式集成稳压器、三端可调式集成稳压器、多端可调式集成稳压器和开关式集成稳压器等。本文比较全面地介绍三端稳压器的种类、封装形式、检测的方法以及注意事项等，旨在方便检验人员进行检测。 【关键词】集成稳压器；三端集成稳压器；检测 集成稳压器又称集成稳压电源，电路形式大多采用串联稳压方式。集成稳压器自诞生以来为电源的集成化和小型化开辟了新的途径，占领了几乎所有的军用、工业及民用电子设备、仪器仪表、家用产品等的各个领域，可以说没有那个电子产品中找不到集成稳压器的影子。它与传统的分立元件组成的直流稳压器相比，具有外接元件少、体积小、重量轻、价格低、性能稳定、可靠性高、安装调试使用方便等特点。本文主要介绍三端稳压器种类、封装形式及其检测问题。 1 三端集成稳压器的定义 三端集成稳压器顾名思义就是只有三个管脚的稳压器，即输入端、输出端和公共地端。三端集成稳压器属于线性稳压器件，其特点是调整管在线性区工作，是依靠调整管的管压降来稳定输出电压的，因此只能用于降压。 2 三端集成稳压器的分类 2.1 根据输出电压是否可调分类 2.1.1 固定输出的三端集成稳压器是指由生产厂家预先调整，输出为固定值的三端集成稳压器。例如：7805 型集成三端稳压器，其输出的固定电压值为+5V； 2.1.2 输出可调的三端集成稳压器是指稳压器输出电压可通过少数外接元器件在较大范围内调整输出电压值，即当调整外接元器件值时，可获得所需的输出电压。例如：CW317 型集成三端稳压器，其输出电压可以在12～37V 的范围内连续可调。 2.2 根据输出电压的正负分类 2.2.1 输出正电压系列，即78 ××的集成稳压器。其电压共分为5～24V 七个挡。例如：7805 、7806 、7809 等，其中字头78 表示输出电压为正值，后面数字表示输出电压的稳压值； 2.2.2 输出负电压系列，即79 ××的集成稳压器。其电压共分为-5～24V 七
三端可调式集成稳压器 三端可调式集成稳压器输出电压可调，稳压精度高，输出纹波小，只需外接两只不同的电阻，即可获得各种输出电压。 1．分类 它分为三端可调正电压集成稳压器和三端可调负电压集成稳压器。 三端可调式集成稳压器产品分类见表7.3.3。 表7.3.3 三端可调式集成稳压器分类 类型产品系列或型号最大输出电流I OM/A输出电压U O/V 正电压输出 LM117L/217L/317L0.1 1.2∽37 LM117M/217M/317M0.5 1.2∽37 LM117/217/317 1.5 1.2∽37 LM150/250/3503 1.2∽33 LM138/238/3385 1.2∽32 LM196/39610 1.25∽15负电压输出LM137L/237L/337L0.1－1.2∽－37
LM137M/237M/337M0.5－1.2∽－37 LM137/237/337 1.5－1.2∽－37 2．引脚排列 三端可调式集成稳压器引脚排列图如图7.3.6所示。除输入、输出端外，另一端称为调整端。 图7.3.6 三端可调式集成稳压器引脚排列图 a）TO-220 封装 b）TO-3封装 3. 三端可调式集成稳压器基本应用电路 1）．基本应用电路及输出电压估算 电路如图7.3.7所示。U O=1.2~37V连续可调。I OM=1.5A，I Omin≥5mA. CW317的U REF固定在1.2V，I ADJ=50 A，忽略不计。 U O=1.2（1+R2/R1）V 。
图7.3.7 三端可调式集成稳压电路 2）．外接元器件选取 为保证负载开路时I Omin ≥5mA ，R 1max =U REF /5mA=240Ω。U Omax =37V ，R 2为调节电阻，代入U O 表达式求得R 2为7.16k Ω左右，取6.8k Ω。 C 2是为了减小R 2两端纹波电压而设置的，一般取10μF 。C 3是为了防止输出端负载呈感性时可能出现的 阻尼振荡，取1μF 。C 1为输入端滤波电容，可抵消电路的电感效应和滤除输入线窜入干扰脉冲，取0.33μF 。VD 1、VD 2是保护二极管，可选整流二极管2CZ52。 3）． I U 选取 I U =28∽40V ，O I U U -≥3V 。当V U V U U I O O 40,37max ===。
三端稳压器的扩展使用 这里总结了一些常用三端集成稳压器的一些使用知识、扩展功能的方法，以使电子爱好者能利用手头现有的各种稳压器来组成所需要的各种电源电路。下面分别介绍几种常用的方法。 扩流电路: 我们知道，78**（79**）系列和LM317/337系列最大输出电流为1.5A，如果所用电子装置需要稳压电源提供更大的电流，就需要采用扩流措施了。下面介绍两种常用的扩流方法。 ?外加功率管扩流。 电路如图1所示（在后面的电路图中，为简单起见，均将电源变压器、整流二极管和输入滤波电容省略不画）。R1是过流保护取样电阻，当输出电流增大超过一定值时，R1上压降增大，使BG1的Ube值减小，促使BG1向截止方向转化。因为集成稳压器本身有过热保护电路，如果我们将BG1和集成稳压器安装在同一个散热器板上，则BG1也同样受到过热保护。图1电路可输出小于7A的电流。 ?多块稳压器并联扩流。 电路如图2所示。这是一种线路简单、无需调整，有较高实用性的电路，其最大输出电流为N*1.5A（N为并联的稳压器的块数）。实际应用中，稳压器最好使用同一厂家、同一型号产品，以保证其参数一致性。另外，最好在输出电流上留有10-20%的余量，以避免个别稳压器失效造成稳压器连锁烧毁。 扩压电路: 这里常用的方法有三种，分别是： ?固定抬高输出电压。 电路如图1所示。如果需要输出电压Uo高于手头现有的稳压块的输出电压时，可使用一只稳压二极管DW将稳压块的公共端电位抬高到稳压管的击穿电压Vz，此时，实际输出电
压Uo等于稳压块原输出电压与Vz之和。将普通二极管正向运用来替代DW，同样可起到抬高输出电压的作用。例如，想为自己的录音机装一个6V、500mA的稳压电源，而手头只有一只7805稳压器，则可按图2电路安装。D1选用2CP（IN4001）类硅二极管，其上压降约为0.8V，这样输出就约为5.8V，足以满足录音机的需要了。若将D1换成发光二极管LED，不但能提高输出电压，而且LED发光还起到电源指示作用。
X78X X 2005.09.09 V1.2 1 1.5A * X78XX TO-220 , 1.5A 1.5A 5V;6V;8V;9V;10V;12V;15V;18V;24V TO-220 1: ; 2: ; 3: 1 (Ta=25°C) (Vo=5V to 18V) (Vo=24V)Vi 3540V V R θ JA 65°C/W JC 5°C/W Topr 0~ +125°C Tstg -65 ~ +150 °C X78XX https://www.doczj.com/doc/316287951.html,
2005.09.09 V1.2 2 ( 0 方法2 三段集成稳压器的测量 三端集成稳压器的检测 面向字符标记，管脚向下，从左到右依次是1、2、3脚。 在78**、79**系列三端稳压器中，最常用的是TO-220和T0 -202两种封装。这两种封装的图形及引脚序号、引脚功能如下图所示。 78系列三端集成稳压器的检测 1．测量各引脚之间的电阻值 用万用表测量78系列集成稳压器各引脚之间的电阻值，可以根据测量的结果粗略判断出被测集成稳压器的好坏。 78××系列集成稳压器的电阻值用万用表R×1k档测得。 正测是指黑表笔接稳压器的接地端，红表笔去依次接触另外两引引脚；负测指红表笔接地端，黑表笔依次接触另外两引引脚。电阻值是用万用表的R×1k档测得。 由于集成稳压器的品牌及型号众多，其电参数具有一定的离散性。通过测量集成稳压器各引脚之间的电阻值，也只能估测出集成稳压器是否损坏。若测得某两脚之间的正、反向电阻值均很小或接近0Ω则可判断该集成稳压器内部已击穿损坏。若测得鞭两脚之间的正、反向电阻值均为无穷大，则说明该集成稳压器已开路损坏。若测得集成稳压器的阻值不稳定，随温度的变化而改变，则说明该集成稳压器的热稳定性能不良。 2．测量稳压值（测量参数）即使测量集成稳压器的电阻值正常，也不能确定该稳压器就是完好的，还应进一步测量其稳压值是否正常。测量时，可在被集成稳压器的电压输入端与接地端之间加上一个直流电压（正极接输入端）。 此电压应比被测稳压器的标称输出电压高3V以上（例如，被测集成稳压器是7806，加的直流电压就为+9V），但不能超过其最大输入电压。若测得集成稳压器输出端与接地端之间的电压值输出稳定，且在集成稳压器标称稳压值的±5%范围内，则说明该集成稳压器性能良好。（二）79系列三端集成稳压器的检测 1．测量各引脚之间的电阻值与78系列集成稳压器的检测方法相似，用万用表R×1k档测量79系列集成稳压器各引脚之间的电阻值，若测得结果与正常值相差较大，则说明该集成稳LM317,7805测量
