柴油锤打桩机施工优势
河北省雄飞桩工机械有限公司研制生产的系列桩工机械有8大系列20多个品种，主要有以下几个系列：CFG液压步履式长螺旋钻机、CFG履带式长螺旋钻机、KLB长螺旋桩机、履带式柴油锤打桩机、振动式沉管桩机等。
其中CFG系列长螺旋钻机采用步履式行走方式，对特别软的地层有更好的稳定性。
另外柴油锤打桩机采用履带式底盘，自动化程度高，可自行装卸车，自由行走，可360度全回转，在恶劣的施工环境中展现其独特的优势，增加施工时的整机稳定性。
以下为我厂生产的柴油锤打桩机优点：
1、该机耗油量低、操作简单、施工效率高，质量高。
2、广泛应用于水泥管桩、木桩、金属桩、混凝土预制桩、灌注桩、夯扩桩、灰土挤密桩等各种施工桩种，性价比高，一机多用。
3、该机配有四条液压油缸支腿、一条变幅油缸、两条起落架油缸，还有高强度斜撑两根，绝对保证整机的稳定性。
4、该机的电气、液压、操作、监视仪表都集中在驾驶室内，司钻人员视野开阔，操作方便。
5、桩机整体性强，采用装卸与运输安装相结合的方式，场地转移方便，费用低，适合野外施工。
柴油锤打桩机以其多用的性能，广泛用于各种施工工程。
原文处自：https://www.doczj.com/doc/314090524.html,
The prerequisite for vigorously developing our productivity is that we must be responsible for the safety of our company and our own lives. （安全管理） 单位：___________________ 姓名：___________________ 日期：___________________ 柴油打桩机操作规程(通用版)
柴油打桩机操作规程(通用版)导语：建立和健全我们的现代企业制度，是指引我们生产劳动的方向。而大力发展我们生产力的前提，是我们必须对我们企业和我们自己的生命安全负责。可用于实体印刷或电子存档（使用前请详细阅读条款）。 （一）工作前的准备 1、了解施工技术要求及施工场地的地质情况。 2、检查安装打桩机的场地是否平整、坚实，铺设的钢轨、钢板、枕木的水平度、平行度是否符合规定要求。 3、检查施工现场电源和电气设备是否符合要求。 4、打桩机的主要桩锤、龙门移动台车及提升设备要连接紧固，各部位保养、润滑油等要符合技术规范要求。 5、桩架应垂直稳定，不得倾斜，桩锤安装位置要正确。检查桩架上部的零件、工具，清除散落物品，防止落物伤人和损坏东西。 6、检查、调整好卷扬机的制动器，并将棘爪卡入齿间；检查桩捶是否在规定的位置及是否锁住。 7、机架最高点以上5m内不能有输电线路和其他障碍物。 8、检查打桩机的配重是否齐全，若有短缺必须配齐。 9、作业前，必须进行试运转，确认运转正常后，方能投入使用。
（二）作业中的要求 10、作业时，必须由专人指挥，协调工作，严禁多人指挥。多班作业是坚持交接班制度，并按规定填写交接班记录。 11、作业时，无关人员要远离作业区，严禁将身体，手臂伸入龙口内。 12、作业时，必须将桩捶对正桩位后再起锤打桩。 13、作业时，卷扬机钢丝绳在卷筒上应排列整齐，不得扭绕、挤压，禁止用手引导钢丝绳。落锤时，卷筒上的钢丝绳要随之放松，卷筒上的钢丝绳至少保留5圈，不得放尽。 14、随时检查钢丝绳的磨损、断丝情况，超过规定时，必须处理更换。 15、必须在正确位置吊装桩捶和桩，不允许偏斜吊装。 16、筒式柴油打桩机吊桩时，应开动伸缩平台机构，将主机移至后方，稳定桩架，并应避免桩对主机的碰撞。 17、随时检查卷扬机的制动性能和保险装置，防止油污进入制动带。起锤和吊装时，必须用卷扬机的棘轮做保险。 18、桩捶底部冲击活塞和桩帽之间，必须有缓冲垫木，若有损坏应及时更换。
编号：SM-ZD-83417 柴油打桩机、锤安全操作 规程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
柴油打桩机、锤安全操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅读内容。 1.打桩机作业区应无高压线路。作业区内有明显标志或围栏，非工作人员不得进入。桩锤在施工过程中，操作人员必须在距离桩锤中心５m以外监视。 ２.机组人员作登高检查或维修时，必须系安全带；工具和其他物件应放在工具包内，高空人员不得向下随意抛物。 ３.柴油打桩机应使用规定配合比的燃油，作业前，应将燃油箱注满，并将出油阀门打开。 ４.作业前，应打开放气螺塞，排出油路中的空气，并应检查和试验燃油泵，从清扫孔中观察喷油情况；发现不正常时，应予调整。 ５.作业前，应使用起落架将上活塞提起稍高于汽缸，打开贮油室油塞，按规定加满润滑油。对自动润滑的桩锤，应采用专用油泵向润滑油管路加入润滑油，并应排除管路中的空气。

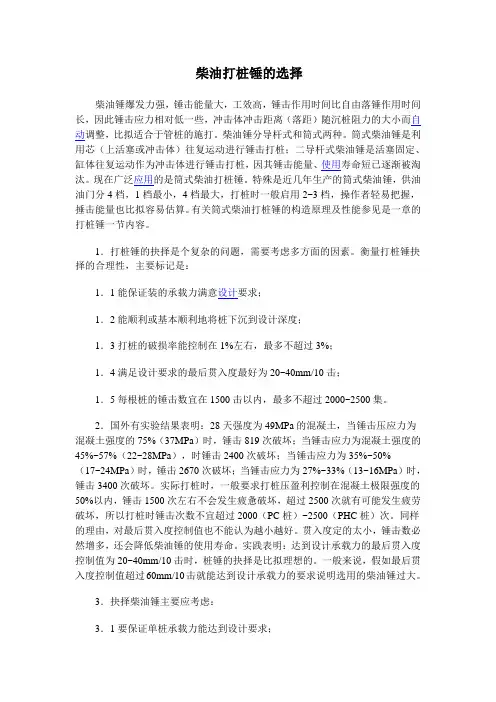

振动锤选择案例： 桩径φ1.5m,深入土层12m. 振动锤激振力＞土的动摩阻力 土的动摩阻力=桩深入土层长度(m)×桩周长(m)×土的单位面积动摩阻力（一般取20kPa） 计算得土的动摩阻力=3.14×1.5×12×20=1130kN=113t。 柴油打桩锤的选择 柴油锤爆发力强，锤击能量大，工效高，锤击作用时间比自由落锤作用时间长，因此锤击应力相对低一些，冲击体冲击距离（落距）随沉桩阻力的大小而自动调整，比较适合于管桩的施打。柴油锤分导杆式和筒式两种。筒式柴油锤是利用芯（上活塞或冲击体）往复运动进行锤击打桩；二导杆式柴油锤是活塞固定、缸体往复运动作为冲击体进行锤击打桩，因其锤击能量、使用寿命短已逐渐被淘汰。现在广泛应用的是筒式柴油打桩锤。特别是近几年生产的筒式柴油锤，供油油门分4档，1档最小，4档最大，打桩时一般启用2～3档，操作者容易掌握，捶击能量也比较容易估算。有关筒式柴油打桩锤的构造原理及性能参见是一章的打桩锤一节内容。 1．打桩锤的选择是个复杂的问题，需要考虑多方面的因素。衡量打桩锤选择的合理性，主要标志是： 1．1能保证装的承载力满足设计要求； 1．2能顺利或基本顺利地将桩下沉到设计深度； 1．3打桩的破损率能控制在1%左右，最多不超过3%； 1．4满足设计要求的最后贯入度最好为20mm～40mm/10击； 1．5每根桩的锤击数宜在1500击以内，最多不超过2000～2500击。
2．国外有实验结果表明：28天强度为49MPa的混凝土，当锤击压应力为混凝土强度的75%（37MPa）时，锤击819次破坏；当锤击应力为混凝土强度的45%～57%（22～28）MPa，时锤击2400次破坏；当锤击应力为35%～50%（17～24）MPa时，锤击2670次破坏；当锤击应力为27%～33%（13～16）MPa时，锤击3400次破坏。实际打桩时，一般要求打桩压盈利控制在混凝土极限强度的50%以内，锤击1500次左右不会发生疲劳破坏，超过2500次就有可能发生疲劳破坏，所以打桩时锤击次数不宜超过2000（PC桩）～2500（PHC桩）次。同样的理由，对最后贯入度控制值也不能认为越小越好。贯入度定的太小，锤击数必然增多，还会降低柴油锤的使用寿命。实践表明：达到设计承载力的最后贯入度控制值为20mm～40mm/10击时，桩锤的选择是比较理想的。一般来说，如果最后贯入度控制值超过60mm/10击就能达到设计承载力的要求说明选用的柴油锤过大。 3．选择柴油锤主要应考虑： 3．1要保证单桩承载力能达到设计要求； 3．2要考虑桩的入土深度即桩桩自重大小； 3．3要根据土质、岩性和布桩状况来选择锤型； 3．4要保证冲击压应力不超过桩身混凝土极限强度的50%。 4．根据各地经验，每个型号的柴油锤，其最大的成桩能力（单桩竖向极限承载力）约为100倍的型号数（kN），如D45柴油锤，最多可打继续承载力4500kN的桩。所以要打设极限承载力为4000kN的 φ500mm预应力管桩，首先可排除D25和D35柴油锤，只有D40及D40以上的柴油锤可以考虑选用。但D40以上的柴油锤型号是多种的，有 D45、D50、D60（62）、D80等，此时有的工程师凭经验按锤重与桩重的比例来进一步选锤：一般土质情况下，柴油锤冲击体重量与成桩桩重之比可取0.5，若软土较厚，可取0.4。如估计φ500mm壁厚100mm的管桩

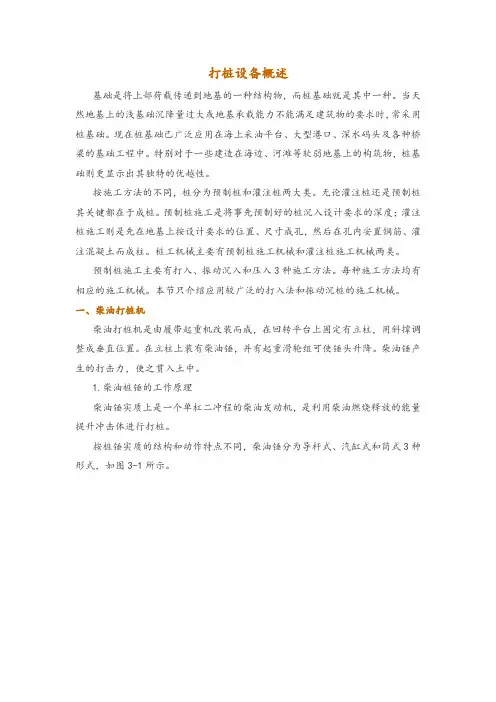

目录 1柴油锤打桩机简介 ?柴油锤打桩机作业条件 ?柴油锤打桩机作业前检查 ?柴油锤打桩机安全操作要求 1柴油锤打桩机简介编辑 柴油锤桩机 柴油锤打桩机主体也是由汽缸和柱塞组成，其工作原理和单缸二冲程柴油机相似，利用喷入汽缸燃烧室内的雾化柴油受高压高温后燃爆所产生的强大压力驱动锤头工作。柴油锤按其构造形式分导杆式和筒式。导杆式柴油锤以柱塞为锤座压在桩帽上，以汽缸为锤头沿两根导杆升降。打桩时，先将桩吊到桩架龙门中就位，再将柴油锤搁在桩顶，降下吊钩将汽缸吊起，又脱开吊钩让汽缸下落套入柱塞，将封闭在汽缸内的空气进行压缩，汽缸继续下落，直到缸体外的压销推压锤座上燃油泵的摇杆时，燃油泵就将油雾喷入缸内，油雾遇到燃点以上的高温气体，当即发生燃爆，爆发力向下冲击使桩下沉，向上顶推，使汽缸回升，待汽缸重新沿导杆坠落时，又开始第二次冲击循环。筒式柴油锤以汽缸作为锤座，并直接用加长了的缸筒内壁导向，省去了两根

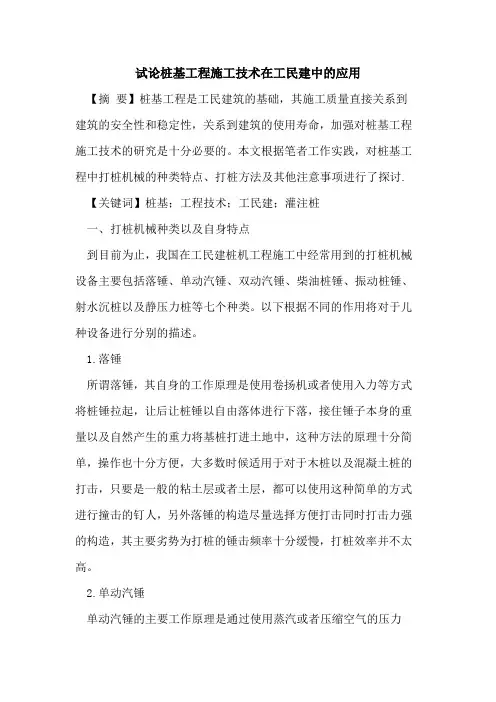

导杆，柱塞是锤头，可在汽缸中上下运动。打桩时，将锤座下部的桩帽压在桩顶上，用吊钩提升柱塞，然后脱钩往下冲击，压缩封闭在汽缸中的空气。并进行喷油、爆发、冲击、换气等工作过程。柴油锤的工作是靠压燃柴油来启动的，因此必须保证汽缸内的封闭气体达到一定的压缩比，有时在软土地层上打桩时,往往由于反作用力过小,压缩量不够而无法引燃起爆，就需要用吊钩多次吊起锤头脱钩冲击，才能起动。柴油锤的锤座上附有燃油喷射泵、油箱、冷却水箱及桩帽。柱塞和缸筒之间的活动间隙用弹性柱塞环密封。 利用冲击力将桩贯入地层的桩工机械。由桩锤、桩架及附属设备等组成。桩锤依附在桩架前部两根平行的竖直导杆（俗称龙门）之间，用提升吊钩吊升。桩架为一钢结构塔架,在其后部设有卷扬机,用以起吊桩和桩锤，桩架前面有两根导杆组成的导向架，用以控制打桩方向，使桩按照设计方位准确地贯入地层。塔架和导向架可以一起偏斜，用以打斜桩。导向架还能沿塔架向下引伸，用以沿堤岸或码头打水下桩。桩架能转动，也能移行。打桩机的基本技术参数是冲击部分重量、冲击动能和冲击频率。桩锤按运动的动力来源可分为落锤、汽锤、柴油锤、液压锤等。 落锤打桩机桩锤是一钢质重块，由卷扬机用吊钩提升，脱钩后沿导向架自由下落而打桩汽锤打桩机桩锤由锤头和锤座组成，以蒸汽或压缩空气为动力，有单动汽锤和双动汽锤两种。单动汽锤以柱塞或汽缸作为锤头，蒸汽驱动锤头上升，而后任其沿锤座的导杆下落而打桩。双动汽锤一般是由加重的柱塞作为锤头，以汽缸作为锤座，蒸汽驱动锤头上升，再驱动锤头向下冲击打桩。上下往复的速度快,频率高,使桩贯入地层时发生振动，可以减少摩擦阻力，打桩效果好。双向不等作用力的差动汽锤，其锤座重量轻，有效冲击重量可相对增大，性能更好。汽锤的进排汽旋阀的换向可由人工控制，也可
操作规程编号：YTO-FS-PD152 柴油打桩机操作规程通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
柴油打桩机操作规程通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 （一）工作前的准备 1、了解施工技术要求及施工场地的地质情况。 2、检查安装打桩机的场地是否平整、坚实，铺设的钢轨、钢板、枕木的水平度、平行度是否符合规定要求。 3、检查施工现场电源和电气设备是否符合要求。 4、打桩机的主要桩锤、龙门移动台车及提升设备要连接紧固，各部位保养、润滑油等要符合技术规范要求。 5、桩架应垂直稳定，不得倾斜，桩锤安装位置要正确。检查桩架上部的零件、工具，清除散落物品，防止落物伤人和损坏东西。 6、检查、调整好卷扬机的制动器，并将棘爪卡入齿间；检查桩捶是否在规定的位置及是否锁住。 7、机架最高点以上5m内不能有输电线路和其他障碍物。 8、检查打桩机的配重是否齐全，若有短缺必须配齐。 9、作业前，必须进行试运转，确认运转正常后，方能投入使用。
柴油打桩锤安全操作规程 示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
柴油打桩锤安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、柴油打桩锤应使用规定配合比的燃油。作业前， 应将燃油箱注满，并将出油阀门打开。 二、作业前，应打开放气螺塞，排出油路中的空气， 并应检查和试验燃油泵，从清扫孔中观察喷油情况；发现 不正常时，应予调整。 三、作业前，应使用起落架将上活塞提起稍高于上汽 缸，打开贮油室油塞，按规定加满润滑油。对自动润滑的 桩锤，应采用专用油泵向润滑油管路加入润滑油，并应排 除管路中的空气。 四、对新启用的桩锤，应预先沿上活塞一周浇入0.5L 润滑油，并应用油枪对下活塞加注一定量的润滑油。 五、应检查所有紧固螺栓，并应重点检查导向板的固
定螺栓，不得在松动及缺件情况下作业。 六、应检查并确认起落架各工作机构安全可靠，启动钩与上活塞接触线在5~10mm之间。 七、提起桩锤脱出砧座后，其下滑长度不宜超过$&& ""。超过时应调整桩帽绳扣。 八、应检查导向板磨损间隙，当间隙超过7mm时，应予更换。 九、应检查缓冲胶垫，当砧座和橡胶垫的接触面小于原面积三分之二时，或下汽缸法兰与砧座间隙小于7mm 时，均应更换橡胶垫。 十、对水冷式桩锤，应将水箱内的水加满。冷却水必须使用软水。冬季应加温水。 十一、桩锤启动前，应使桩锤、桩帽和桩在同一轴线上，不得偏心打桩。 十二、在桩贯入度较大的软土层启动桩锤时，应先关
导杆式柴油打桩锤 使用说明书 安全操作规程 ●使用前请认真阅读说明书并此基础上正确使用 ·本说明书尽使用于本KD系列产品的安装、操作及维修。 ·本KD系列产品若有功能、结构及说明书容等其变更，恕不另行通知。 ●请将本说明书或其复印件交给桩锤操作人员 ·安装、维修及维护人员也应按此说明书进行操作。 ·安装维修及维护人员请专业人员进行操作。 ·该机锤在使用过程中须严格按照说明书使用，做到每班清洗（活塞环），否则出现异常与厂方无关） 用户须知 1、用户购买本公司KD系列产品后，请认真填写“保修卡”，并加盖单位公章，寄回本公司办理登记手续，否则不予维修，只提供维修服务。 2、本公司KD系列产品，从用户购买桩锤之日起，半年出现质量问题（非保修件除外），请凭“保修卡”（用户留存联）或购机合同复印件与本公司联系，本公司将按出厂日期计算保修期，保修期为半年。 3、超过保修期的产品，本公司仍负责售后服务及维修工作，但须按本公司规定收取维修配件费。 4、凡因用户自行拆装、运输、保管不当或未按“说明书”正确操作，造成产品损坏或私自涂改“保修卡”，以及无购货凭证，本公司将不予保修，但
可提供维修服务，须收取一定维修配件费。 本公司保留对本说明书的修改和解释权，本说明书若与实物有不符之处，以实物为准，配件及资料以清单为准。本KD系列桩锤产品在不断完善，若有变更之处，恕不另行通知。 目录 一、导杆式打桩锤的用途、特点及技术规 (1) （一）用途 (1) （二）用途 (1) （三）主要技术参数 (1) 二、工作原理及过程 (2) 三、结构简述 (2) 四、主要零部件分布图 (3) 五、柴油打桩锤的使用 (4) （一）使用前的准备工作 (4) （二）使用 (4) （三）使用中应注意的事项 (4) 六、导杆式打桩锤的维修与保养 (4) 七、工作中可能发生的故障及排除方法 (5) 八、燃料 (6) 九、导杆式柴油打桩锤的保存 (6) 十、安全操作规程 (6) 十一、供应围 (6) 十二、随机文件 (7) 十三、附图 (7) （一）机锤与机架导轨连接方式图1、图2 (8)
柴油打桩机、锤安全操作规程 1.打桩机作业区应无高压线路。作业区内有明显标志或围栏，非工作人员不得进入。桩锤在施工过程中，操作人员必须在距离桩锤中心５m以外监视。 ２.机组人员作登高检查或维修时，必须系安全带；工具和其他物件应放在工具包内，高空人员不得向下随意抛物。 ３.柴油打桩机应使用规定配合比的燃油，作业前，应将燃油箱注满，并将出油阀门打开。 ４.作业前，应打开放气螺塞，排出油路中的空气，并应检查和试验燃油泵，从清扫孔中观察喷油情况；发现不正常时，应予调整。 ５.作业前，应使用起落架将上活塞提起稍高于汽缸，打开贮油室油塞，按规定加满润滑油。对自动润滑的桩锤，应采用专用油泵向润滑油管路加入润滑油，并应排除管路中的空气。 6.对新启用的桩锤，应预先沿上活塞一周浇入0.5L润滑油，并应用油枪对下活塞加注一定量的润滑油。 7.应检查所有紧固螺栓，并应重点检查导向板的固定螺栓，不得在松动及缺件的情况下作业。 8.应检查并确认起落架各工作机构安全可靠，起动钩与上活塞接触线在5～10mm之间。 9.提起桩锤脱出砧座后，其下滑长度不宜超过200mm。超过时应调整桩帽绳扣。
10.应检查导向板磨损间隙，当间隙超过7mm时，应予更换。 11.应检查缓冲胶垫，当砧座和橡胶垫的接触面小于原面积的三分之二时，或下汽缸法兰与砧座间小于7mm时，均应更换橡胶垫。 12.对冷水式桩锤，应将水箱内的水加满。冷却水必须使用饮水。冬季应加温水。 13.桩锤启动前，应使桩锤、桩帽和桩在同一轴上，不得偏心打桩。 14在桩贯入度较大的软土层启动桩锤时，应先关闭油门冷打，待每击贯入度小于100mm时，再开启油门启动桩锤。 15.锤击中，上活塞最大起跳高度不得超过出厂说明书规定。目视测定高度宜符合出厂说明书上的目测表或计算公式。当超过规定高度时，应减少油门，控制落距。 16.当上活塞下落而柴油锤未燃爆时，上活塞了发生短时间的起伏，此时起落架不得落下，应防撞击碰块。 17.打桩过程中，应有专人负责拉好曲臂上的控制绳；当意外情况下，可使用控制绳紧急停捶。 18.当上活塞与起动钩脱离后，应将起落架继续提起，宜使它与上汽缸达到或超过2m的距离。 19.作业中，应重点观察上活塞的润滑油是否从油孔中泄出。当下汽缸为自动加油泵润滑时，应经常打开油管头，检查有无油喷出；当无自动加油泵时，应每隔15min向下活塞润滑点注入润滑油。当一根桩打进时间超过15min时，则应在打完后立即加注润滑油。
