设计（论文）题目：边双链刮板输送机设计
设计（论文）主要内容和要求：
设计参数：
设计长度 150m
生产能力 900t/h
链速 1m/s
要求：
1．输送机总体方案设计；
2．减速器等主要零、部件设计；
3．按毕业设计要求编写设计说明书。
本论文附带5张图纸，总装图、减速器、机头部、机尾部滚筒、减速器输出轴
30元5张图纸。联系方式具体看文章末尾。
购买后，本设计的一切问题（尤其是不会修改数据的话）都可以咨询我，就当售后服务吧！
文库里的设计基本没图，我也是过来人……
目录
1 绪论
1.1前言-------------------------------------------------------------------1 1.2技术现状---------------------------------------------------------------1 1.3刮板输送机的发展趋势---------------------------------------------------1 2主要部件的结构设计和要求----------------------------------------------3
2.1机头部-----------------------------------------------------------------4
2.1.1 机头架------------------------------------------------------------5
2.1.2 链轮--------------------------------------------------------------5
2.1.3 减速器------------------------------------------------------------6
2.1.4 盲轴--------------------------------------------------------------7
2.1.5 联轴器------------------------------------------------------------7
2.1.6 电动机------------------------------------------------------------8 2.2 机尾部----------------------------------------------------------------9 2.3 中部槽及附属部--------------------------------------------------------9 2.4 刮板链---------------------------------------------------------------11 2.5 紧链装置-------------------------------------------------------------12 2.6 推移装置-------------------------------------------------------------14 2.7 锚固装置-------------------------------------------------------------14 3总体方案的确定--------------------------------------------------------14
3.1 主要技术参数---------------------------------------------------------14 3.2 电动机的选择---------------------------------------------------------15
3.2.1 运输能力的计算---------------------------------------------------15 3.3 总传动比及传动比的分配-----------------------------------------------15
3.3.1 总传动比的确定---------------------------------------------------15
3.3.2 传动比的分配-----------------------------------------------------15 3.4各级传动计算----------------------------------------------------------16
3.4.1 各轴转速计算-----------------------------------------------------16
3.4.2 各轴功率计算-----------------------------------------------------16
3.4.3 各轴扭矩计算-----------------------------------------------------16 3.5轴的设计及强度校核----------------------------------------------------25
3.5.1 高速轴Ⅰ轴的设计-------------------------------------------------25
3.5.2 Ⅱ轴的设计-------------------------------------------------------27
3.5.3 Ⅲ轴的设计-------------------------------------------------------28
3.5.4 输出轴的设计-----------------------------------------------------29 4减速器键、轴承的校核-------------------------------------------------30
4.1 减速器键的校核-------------------------------------------------------30
4.1.1 Ⅰ轴键的校核-----------------------------------------------------30
4.1.2 Ⅱ轴键的校核-----------------------------------------------------31
4.1.3 Ⅲ轴键的校核-----------------------------------------------------31
4.1.4 输出轴键的校核---------------------------------------------------31 4.2 减速器轴承的校核-----------------------------------------------------31
4.2.1 验算Ⅰ轴轴承寿命-------------------------------------------------31
4.2.2 验算Ⅱ轴轴承寿命-------------------------------------------------32
4.2.3 验算Ⅲ轴轴承寿命-------------------------------------------------33
4.2.4 验算输出轴轴承寿命-----------------------------------------------33 5箱体及附件的设计校核--------------------------------------------------34
5.1轴的强度校核----------------------------------------------------------35
5.1.1 轴的受力分析-----------------------------------------------------35
5.2齿轮详细参数----------------------------------------------------------40
6 液力耦合器概述---------------------------------------------------------40 结束语--------------------------------------------------------------------42 附录-----------------------------------------------------------------------43 参考文献------------------------------------------------------------------45 致谢-----------------------------------------------------------------------46
末尾有中英文摘要
1绪论
1.1 前言
21世纪世界能源的格局之中，煤炭在传统能源中仍然占有主导地位，约为27.3%。我
国是世界上最大的生产和消费国，为保障我国国民经济发展的需求，煤炭占一次能源比重在2000年约为70%，2010年约为60%，2050约50%左右。可见，在近期和中长期煤炭仍将是我国和世界的主要能源。这种形势要求我国煤炭工业维持巨大的生产规模。煤炭工业的根本出路在于机械化、自动化。因此，服务于煤炭生产的我国煤矿机械，面临千载难逢的历史机遇和严峻的挑战，成为推进我国煤炭工业现代化和技术进步的关键产业。
近年来随着高产高效集约化矿井的迅速发展，煤矿都在争取实现一矿一井一面的高度集约化生产模式。作为长臂工作面的主要运输设备，刮板输送机的输送能力主要由高产高效矿井的生产能力来决定，同时也决定了刮板输送机的发展趋势。
1.2技术现状
20世纪80年代以来，国内外刮板输送机都在向大运量、长运距、大功率、高强度、长寿命与高可靠性方向发展。目前，国外综采最大的工作面刮板输送机，去运量已达6000t/h，装机功率4×800kW，运距450m。国内自主研发的刮板输送机运量已达3500t/h，装机功率3×700kW，运距300m。随着神东等大型煤炭基地400m工作面的出现，国产刮板输送机将朝着更大型的方向发展。但是运量、运距和功率的增大受到诸多因素的限制。首先，中部槽的高度不宜太高，否则会影响装煤效果。其次，输送机的长度也不宜太长，会降低推进速度。然后最主要的影响因素还在于关键元部件的技术性能和寿命。所以，在刮板输送机向大型化发展的同时，高性能元部件的研发将成为今后刮板输送机的发展重点，软启动技术、工况检测、运行状态控制等机电一体化技术的运用将成为今后刮板输送机发展的重要标志。
1.3刮板输送机的发展趋势
刮板输送机是一种挠性牵引的连续输送机械，是为采煤工作面和采区巷道运煤布置的机械。它的牵引机构是刮板链，承载装置是中部槽，刮板链安装在中部槽的槽面。中部槽沿运输路线全线铺设，刮板链绕经机头、机尾的链轮接成封闭行置于中部槽中，与滚筒采煤机和输送机推移装置配套，实现落煤、装煤、运煤及推移输送机械化。烟输送机全长都可向溜槽中装煤，装入中部槽中的煤被刮板链拖拉，在中部槽内滑行到卸载端卸下。
一般的刮板输送机能在25°以下的条件使用。刮板输送机在使用只能感要受拉、压、弯曲、冲击摩擦和腐蚀等多种作用，因此，必须有足够的强度、刚度、耐磨和耐腐蚀性。由于它的运输方式是物料和刮板敛都在槽内滑行，因此运行阻力和磨损都很大。但是，在采煤工作面运煤，目前还没有更好的机械可代替，只能从结构上、强度上和制造工艺上不断研究，使它更加完善、耐用。
用刮板输送机运输散碎物料的方式20世纪初出现于工业发达的英国。早期的刮板输送机长度只有几十米；功率小，牵引链的强度也不高。经过多年的改进和发展，目前综合采矿用的刮板输送机除了运煤之外，还有四中功能：给采煤机做运行轨道，为拉移液压支架作升缩油缸的固定点；清理工作面的浮煤；悬挂电缆、水管、乳化液管等。挂板输送机在综合采煤工作面与采煤机和液压支架配套工作。
刮板输送机在煤矿是使用量大、消耗多的重要设备。多年来，我国制造的刮板输送机有几十种型号。目前，我国制造的最大的刮板输送机运输能力为900t/h；装机总功率为320kW；一条牵引链的破断负荷为85t；沿水平线的运输距离为150米；整机全部重量为204t。
为使刮板输送机的生产达到标准化、系列化和通用化，提高产品的制造质量，我国于1991年制定并发布了《矿用刮板输送机型式与参数》(MT15-1991),1993年制定并发布了《刮板输送机通用技术条件》（MT105-1993）。《矿用刮板输送机型式与参数》是产品系列的规划，是今后一个时期设计制造产品的依据。《刮板输送机通用技术条件》规定了刮板输送机的主要质量标准和技术要求，以提高产品质量。
矿用刮板输送机按刮板链是形式分三种：中单链型、中双链型、边双链型。系列型谱中的刮板输送机都采用以矿用高其强度圆环链制成的刮板链。详细看下图：
刮板输送机按功率大小分为轻、中、重型。刮板输送机配套单电动机设计额定功率为40KW及以下的为轻型；大于40kW，小于等于90kW的为中型；大于90kW的重型。
系列型谱规定的刮板输送机产品型号编制方法如下：
例如，中部槽槽宽为630mm，配用电动机功率为2 75KW的边双链型矿用刮板输送机的型号表示为：SGB-630/150。
SG--------输送机代号:S-----输送机,G----刮板式。
B---------型式代号：D---------中单链,B-------边双链,Z----------中单链。
630-------中部槽槽宽，单位mm。
150-------配有电动机总功率，单位kW。
2 主要部件的结构和设计要求
矿用的刮板输送机，按工作需要，对其结构有如下要求：
⑴能用于左或右工作面；
⑵各部件便于在井下拆装和运输
⑶同一型号的部件安装尺寸和连接尺寸应保证相同，同类部件应保证通用互换；
⑷刮板链安装后，在正、反方向都能顺利运行；
⑸有紧链装置，且操作方便，安全可靠；
⑹能不拆卸用机械推移，为此，应有便于安装推移装置的连接点；
⑺要有足够的强度、刚度、耐磨性；
⑻从端部卸载的刮板输送机，机头架应有足够的卸载高度，防止空段刮板链返程带回煤；
⑼一般应有上链器，上链器是供刮板链在下槽脱出时通过它返回槽内的装置；
⑽用于机械采煤的工作面刮板输送机，机头架的外廓尺寸和结构形式应便于采煤机自切开口；
⑾用于采煤机的工作面刮板输送机，应结合技术上的需要，能装设下列部分或全部附属部件：
①采煤机的导向装置；
②铲煤板；
③挡煤板；
④无链牵引采煤机的齿轨；
⑤放置电缆、水管、乳化液管路的槽或支架；
⑥在机头部和机尾部能安装采煤机外牵引的传动部装置，牵引链的固定装置或刨煤机机构传动装置和控制保护装置；
⑿用于综采工作面的刮板输送机，相关的外廓尺寸应与采煤机和液压支架相配；
⒀刮板输送机沿倾斜面铺设，在工作中有下滑可能时，应有防滑锚固装置；
刮板输送机由机头部、机尾部、中部槽及附属部件、刮板链、紧链装置、推移装置和锚固装置组成。下面分述其结构和技术要求并附图：
2.1机头部
随着综采工作面生产能力的迅速提高，刮板输送机端卸载已经难以满足要求，国内外大运量重型刮板输送机均采用交叉侧卸载机构，该机构经过几代改进，在卸载能力、效率、寿命等方面都有了很大的提高。同时，卸载高度的降低也为综采配套带来了便利。
机头部由机头架、链轮、减速器、盲轴、联轴器和电动机组成，是将电动机的动力传递给刮板链的装置。图2-1为一种轻型边双链式刮板输送机的机头部。
图2-1边双链式刮板输送机的机头部
2.1.1机头架
机头架是机头部的骨架，应有足够的强度和刚度，由厚钢板焊接制成，各型机头部的共同点如下：
⑴两侧对称，两侧壁上都能安装减速器，以适应左、右采煤工作面的需要；
⑵链轮由减速器伸出和盲轴支承连接，这种连接方式，便于在井下拆装；
⑶拨链器和护轴板固定在机头架前梁上，它的作用防止刮板链在与链轮的分离点处被轮齿带动卷入链轮，护轴板是易损部位，用可拆换的活板，既便于链轮和拨链器的拆装，有可更换；
⑷机头架的易磨损部位采取耐磨措施，例如加焊高锰钢堆焊层或局部采用耐磨材料的可更换零件。
2.1.2链轮
链轮是一个组件，由链轮和连接筒组成。链轮是传力部件，也是易损部件，运转中除受静载荷外，还有脉冲和冲击载荷。
图2-2所示为边双链用的链轮连接筒用组件，采用部分式连接筒，连接筒两端由环槽与链轮的环槽相连，内孔用平键分别与减速器伸出及盲轴连接，部分用螺栓固接。链轮用花键与减速器是伸出轴和盲轴连接。安装时必须保证两个链轮的齿轮在相同的相位角上。这种结构的有点是链轮磨损后可以只更换链轮。但是，连接筒螺栓锈死时，很难拆卸。所以连接筒与链轮焊接成一体，连接筒两端的内花键分别与减速器输出轴和盲轴连接，这种
结构拆装维修方便。
图2-2边双链用的链轮连接组件
链轮的齿形和基本尺寸参考《矿用圆环链链轮的齿形和基本尺寸计算》（MT/Z8--80）计算。
链轮用优质钢铸造或锻造后，调质处理，链握和齿形表面经淬火处理。我国《矿用圆环链轮技术条件》（MT/Z9--80）规定了各项技术要求。为保证链轮的质量，《刮板输送机通用技术条件》（MT150--1993）中规定：轻型刮板输送机的链轮寿命部低于以一年，中、重型刮板输送机的链轮寿命部低于一年半。
2.1.3减速器
我国目前生产的刮板输送机减速器多为平行布置式、三级传动的圆锥圆柱齿轮减速器。其适用条件为：齿轮圆周速度不大于18m/s；安装角度为1°~ 25°；高速轴的转速不大于1500r/min；减速器工作的环境温度为-20°C ~ +35°C；适用于正反两向运转。
为适应不同需要，三级传动的圆锥圆柱出论减速器有三种装配形式：I型减速器的第二轴装配紧链装置，第四轴（或第一轴）装断销过载保护，这用形式用于30kW以下的减速器；II型减速器的第二轴端装紧链装置，利用液力耦合器实现过载保护，单机功率为40~75kW的减速器多采用这用形式；III型减速器的第一轴装紧链装置，利用液力耦合器实现过载保护，单机功率90kW以上的减速器采用这种形式。采用双速电动机时，不能用液力耦合器，因为液力耦合器不能在低速下工作。用双速电机驱动，应采用适当的机械或电气过载保护装置。
减速器的轴端形式按配套需要选用。输入轴端有圆头平键和渐开线外花键两种；输出轴端有矩形花键、渐开线内花键和渐开线外花键三种。
为使同一型号减速器的安装尺寸和连接尺寸能通用互换，我国制定并发布了《刮板输送机减速器》标准。
为使其在左右两种采煤工作面和机头部、机尾部都能通用，刮板输送机减速器的箱体
应上下对称。箱体的结构还应使刮板输送机在大倾角条件下工作时，各齿轮和轴承都能得到充分的润滑。
为便于改变链速，减速器应能用更换第二对齿轮的办法，在一定范围内改变传动比。
中型和重型刮板输送机的减速器都采用圆弧锥齿轮。圆弧锥齿轮的承载能力大，传动平稳，噪音低。检修更换齿轮时，必须注意齿轮的齿制相同，并应成对更换。
《刮板输送机通用技术条件》对减速器的技术性能规定有具体指标。
图2-3所示的减速器，第一对齿轮为圆弧锥齿轮，第二对为斜齿圆柱齿轮，第三对为直齿圆柱齿轮。箱体用球墨铸铁制造，以保证强度。为使在倾斜状态下，第一轴上球轴承也能得到良好的润滑，用挡环和油封隔成一个独立的油室，使润滑油不会流入箱体油室内。为使在大倾角下锥齿轮也能得到润滑，在箱体的相应部位设隔离油室。为防止工作时油过热，箱底部装有冷却水管。
如果矿用刮板输送机的机头部装在平巷的位置，可采用圆柱齿轮减速器。
行星齿轮减速器的体积、质量小，效率高，大功率的减速器采用它有利。2.1.4盲轴盲轴是装在机头架的不装减速器一侧、支承链轮的一个组件。盲轴组件是用于与圆锥圆柱齿轮减速器的链轮连接组件相配的盲轴组件，其轴承座装在机头架侧板的座孔内，用螺栓固定。
图2-3圆锥圆柱齿轮减速器
2.1.4盲轴
盲轴是装在机头架的不装减速器一侧、支承链轮的一个组件。盲轴组件是用于与圆锥圆柱齿轮减速器的链轮连接组件相配的盲轴组件，其轴承座装在机头架侧板的座孔内，用螺栓固定。
2.1.5联轴器
电动机与减速器的连接有弹性联轴器和液力耦合器两种。用液力耦合器有以下有点：使电动机轻载保护功能；减缓传动系统的冲击和震动；多电机驱动能使各电机的负荷较均
匀；如果与电动机的特性匹配得当，能增大驱动装置的启动力矩。
中型和重型刮板输送机都采用液力耦合器。
液力耦合器是一种液力传动器件，其主要组成部分由：1泵轮、2外壳、3易熔塞、4涡轮、5工作液。泵轮1和外壳2把涡轮4封在其中，并用螺栓紧密连接构成密封的工作腔。泵轮的出轴与电动机连接，涡轮的出轴与减速器连接。泵轮与涡轮上都有许多径向直叶片，两轮上的叶片数目不等。在工作腔内灌注一定量的工作液体，电动机驱动泵轮旋转时，泵轮中的工作液体被叶片夹持着同泵轮一起旋转，产生流向外缘的离心力就必定大于涡轮使工作液体产生的离心力压力。因此，泵轮内的液体沿径向叶片之间的通道向外流动，并在泵轮外缘流入涡轮；同时，由于连续性的缘故，在靠近联轴器轴线的泵轮内缘，工作液体又从涡轮流回泵轮，形成环流。于是，工作液体除了绕联轴器轴线进行旋转运动（牵连运动）之外，还要绕泵轮和透平轮所组成的循环圆的中心进行环流运动（相对运动），因此，工作液体的绝对运动的螺管状的复合运动。
进入螺管运动的液体质点在泵轮被加速增压，泵轮的机械能转换成液体的动能，液体进入涡轮后，推动涡轮旋转，液体被减速降压，液体的动能转换成涡轮的机械能而输出做功。由此可见，液力耦合器是依靠液体环流运动传递能量的，而产生环流的先决条件是泵轮转速大于涡轮转速，即二者之间存在转速差。当二者转速相等时，液体的环流运动消失，能量传递也停止了。
根据液力转动的理论，液力耦合器所能传递的力矩M用下式计算：
(2-××)
式中λ——转矩系数；
γ——工作液体的重度，2
N/m；
n——泵轮的转速，r/min；
D——泵轮的有效直径，m 。
液力耦合器的工作液可用矿物油、水或难燃液。在矿井中采用矿物油作工作液，有引起火灾的危险，为防止油温过高，安全型液力耦合器的工作腔装有易溶塞。易溶塞上有通孔，用专门配置的易熔合金封死。当过载时间较长，油温超过限定的温度时易熔合金被融化，腔内有野喷出，泵轮与涡轮失掉液力连接从而保护了电机不会长时间过载，链子不被拉断，也不致因油温过高而造成事故。
2.1.6电动机
刮板输送机电动机不用液力耦合器时，采用双鼠笼转子并具有高启动转矩的隔离防爆型电动机。采用液力耦合器时，对电动机的启动转矩无高要求，只是要求最大转矩要高。因为用液力耦合器时，电动机是轻载启动，如果液力耦合器的输入特性与电动机的特性匹配得当，则对负载的启动转矩可接近电动机的最大力矩。
为解决刮板输送机的重载启动困难，德国和英国使用双速电动机。
双速电动机是两种额定转速的鼠笼式感应电动机，它的定子上装有两套绕组，一套低转速绕组，一套高转速绕组。以低转速绕组运转时，能给出3倍以上额定转矩的启动转矩。低速运行时的输出功率约为高速时的1/2，启动电流比用高速绕组的电流低得多，电压降低。使用双速电动机时，以低速绕组启动，达到一定转速时，换接高速绕组常态运转。
采用双速电动机需要专门的控制开关，以低速启动运转到给定的时间，断开低速绕组，间隔约150ms接通高速绕组运行。在环节的断电间隔中，电动机的转速因负载不同约下降50~250r/min，即使时你、满载启动，高速绕组也不是从静止启动的，因而高速启动的电流也不高。双速电机的运转特性使刮板输送机在重载下能平稳启动。
采用双速电动机与适用液力耦合器相比，因没有液力耦合器的滑差，不需经常检查和补充工作液体，没有过载喷油之患。但是，也没有液力耦合器的几种有益功能。双速电动机专用的控制开关中，必须要有完善可靠的电器保护装置。
2.2 机尾部
机尾部分为有驱动装置和无驱动装置两种。有驱动装置的机尾部，因尾部不需要卸载高度，除了尾部架与机头架有所不同外，其他部件与机头部相同。无驱动装置的机尾部，尾部上只有供刮板链改向用的尾部轴部件，如图2-4所示为一种边双链型的，尾部轴上的链轮也可用滚筒代替。
图2-4机尾部滚筒
2.3中部槽及附属部件
中部槽的刮板输送机的机身，有槽帮钢和中板焊接而成。上槽是装运物料的承载槽，下槽底部敞开供刮板链返程用。为减小刮板链返程的阻力，或在底板松软的条件下使用时防止槽体下陷，在槽帮钢下加焊接底板构成封底槽。使用封底槽安装下股刮板链和处理下股链事故比较困难，可以用间隔几节封底槽装一节有可拆中板的封底槽的办法，以减少困难。
用于机械采煤工作面的中部槽，除了运煤外，还有承载采煤机骑在上面运行的负荷，即垂直方向受采煤机的重压和滚筒切割煤层时的冲击。推、拉液压支架的侧向力和纵向里，使中板拱曲受弯，连接件受拉、压和弯曲。大块煤岩卡死在槽中时，中板受压。中部槽的恶劣工作条件，造成它的损失外还有槽体变形和连接件损坏。因此，中部槽应有足够的强
度、刚度和耐磨性。为检测中部槽的质量，我国制定了《刮板输送机中部槽试验规范》（MT102-85）。此规范对试验项目、试验方法和强度指标都有具体规定。
中部槽的形式列入标准的有中单链、中双链、边双链型三种。
中部槽除了标准长度以外，为适应采煤工作面长度变化的需要，设有500mm和1000mm 长的调节槽。
机头过度槽和机尾过度槽是机头架与机尾架连接的特殊槽，它的一端与中部槽连接，另一端与机头架或机尾架连接。为了使从下槽脱出的刮板链在运行种回到槽内，可在尾部过度槽的下翼缘装设上链器。
中部槽受煤和刮板链的剧烈摩擦，是使用量和消耗量最大的部件。中部槽的井下使用寿命，目前是按过媒量衡量。《刮板输送机通用技术条件》种规定的过煤量列于表2-1中。
为提高中部槽的使用寿命，目前采用的方法有多种。如：将两端进行淬火处理，或加焊高锰钢铸造端头，中板两端链道处于等离子喷焊耐磨合金；易磨损处堆焊硬质合金钢；加大中板厚度；改进槽帮钢的断面以增加强度和刚度。
制造中部槽的槽帮钢有规定标准，规定的形式有D型、E型和M型三种。
D型为中单链刮板输送机用热轧槽帮钢，E型为中单链和边双链用，边双链也可以使用M型为边双链用的热轧槽帮钢，E型与M型相比不仅中板宽度减小从而增大了刚度，而且还增大了中板与槽帮钢的焊接强度，便于焊接，链子不磨焊缝。中部槽的擦帮刚中腰上的连接座供安装铲煤板、挡煤板和无链牵引齿条用。在综合工作面使用中，液压支架上的推移千斤顶连接在挡煤板下部的长孔上，由于推移输送机特别是拉移液压支架的阻力很大，致使支座的负荷特别大，如果焊接不牢会拉坏支座。因此提高支座的可靠性是一个重要问题。
中部槽的连接装置是将单个中部槽连接成刮板输送机机身的组件，它既要保证对中性，使两槽之间上下、左右的错口量不超过规定，又要允许相邻两槽在平、竖两个面内能折曲一定角度，使机身有良好的弯曲性能，还要求同一型号中部槽的安装、连接尺寸相同，能通用互换。目前应用的有插销式、哑铃式、插入圆柱销式等。连接装置是中部槽的薄弱环节，目前还在不断改进。
铲煤板在推移中部槽时用来清理工作面的浮煤，它固定在中部槽的支座上，安装后上缘应低于槽帮，下缘要超出槽底，宽度方向与采煤机滚筒应有一间隔。铲煤板的刃口应有足够的强度。
机采矿用的挡煤板是一个有多种功能的组合件，其作用是防止煤向采空区洒落，以及为采煤机导向、放置电缆和水管、为千斤顶提供连接点等。挡煤板必须具有足够的强度和刚度，因为它的变形和损坏会影响采煤机的运行。中部槽在弯曲状态下，挡煤板之间不仅不能互相干涉，还应使采煤机能正常运行。平巷中使用刮板输送机时，挡煤板仅作增加装
煤量和防止撒没之用。

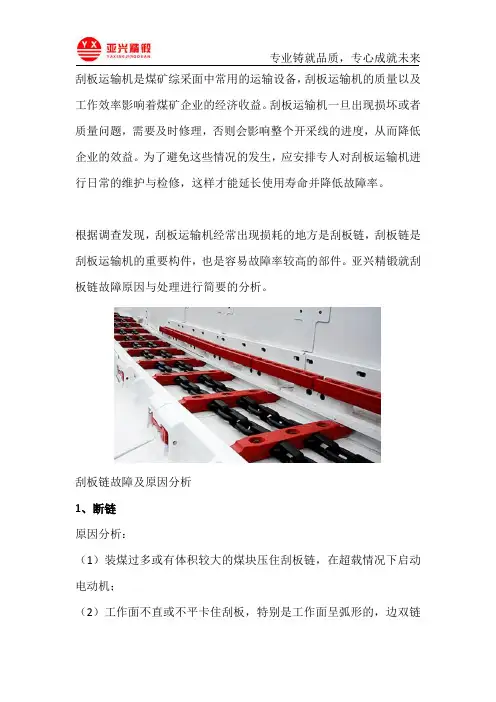

2.4刮板链
刮板链有链条和刮板组成，是刮板输送机的牵引机构。刮板链的作用是刮推槽内的物料。目前使用的有中单链、中双链、边双链三种。
刮板链使用的链条，早期用板片链和可拆模锻链，现在都用圆环链，链条在运行中不仅要承受很大的静负荷和动负荷，而且还要在受滑动摩擦作用的条件下运行，要受矿水的浸蚀，因此目前使用的圆环链都是用优质合金钢焊接而成的，并经热处理和预拉伸处理，使之具有强度高、韧性大、耐磨和耐腐蚀等特性。
圆环链已经标准化，《矿用高强度圆环链》（GB/T12718-1991）对圆环链的形式、基本参数及尺寸、技术要求、试验方法及验收规则都作了规定。
圆环链会歌是以连环棒料直径和链节距的毫米尺寸表示，标准的规格有七种：10×40，14×50，18×64，22×86，24×86，26×92，30×108。圆环链按强度划分为B、C、D三个等级，各级的基础机械性能要求见表2-2。
GB/T12718-1991对圆环链的脉冲负荷寿命及弯曲绕度值都有规定。为保证链子与链轮正常啮合，对圆环链尺寸公差也作了规定。
刮板的形式的状态要能在运行时有刮底清帮、防止煤粉粘结和堵塞的作用，并应尽量减小质量。刮板可用轧制异型钢或用锻造、铸造合金钢经韧化热处理制成。刮板了、链条不与中板接触，两侧与槽帮形状相同，刮底清帮效果好。
挂不能的间距按所运物料的性质和煤块块度及安装倾角确定。刮板链切入物料的阻力，应大于物料在槽内移动的阻力。刮板间距过大，不能带动物料运行，或只能带动部分物料运行；刮板间距过小，加大了链子重力，曾加了运行阻力，让费了材料。双链刮板链的刮板，还有制成两条链子使之保持中心距，并使绕经链轮的链环与链窝能正常啮合的功用，因为刮板变形严重时，通过链轮时容易掉链。
刮板与链条的连接，边双链式目前多采用U型连接环的两侧套入链环，然后用螺栓与刮板连接；中单链刮板上有窝链，以此链窝与链条的平行环相配，用特制的U形螺栓和自锁螺母固定；中双链的刮板上有链窝，用卡链横梁和刮板夹保持平环，以螺栓和自锁螺母固定。

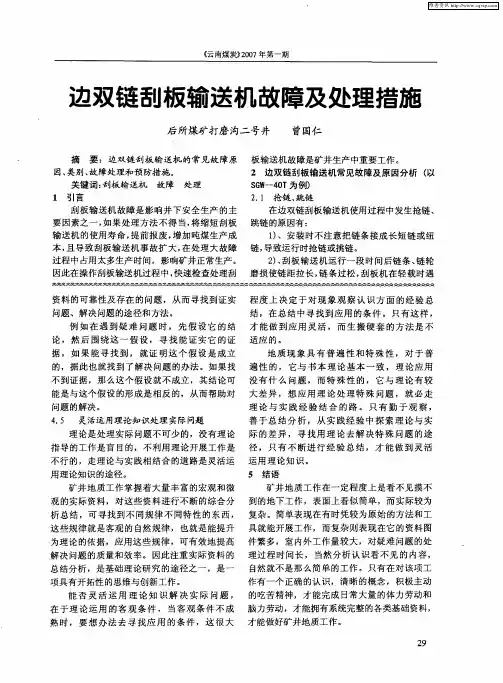

目前使用的三种刮板链可作如下比较。边双链的拉煤能力强，特别适于拉大块较多的
硬煤，单边双链两条链受力不均匀，特别是中部槽在弯曲在状态下运行时更为严重；中单链用大直径圆环链，强度很高且没有受力不均匀的问题，多练事故少，刮板遇到刮卡阻塞时可偏移通过，刮板变形时不会导致过链轮时跳链，中单链的缺点是因链环尺寸大，所用链轮直径增大，机头、机尾的高度相应增加，拉煤能力不如边双链，特别时对大块煤较多的硬煤；中双链能较好地克服边双链受力不均匀的缺点，显示出它的优点。
2.5紧链装置
刮板链安装时，要给予一定的预紧力，使它运行时在张力最小点不发生链条松弛或堆积。给刮板链施加张紧力的装置叫紧链装置。
早期是轻型刮板输送机用改变机尾轴位置的办法人力紧链，现在都采用定轴距紧链。目前应用的方式有三种：一种是将刮板链一端固定在机头架上，另一端绕经机头链轮，用机头部的电动机使链轮反转，将链条拉紧，电动机停止反转时，立即用一种制动装置将链轮闸住，防止链条回松；另一种方式与目前一种基本相同，只是不用电动机反转紧链，而用专设的液压马达紧链；第三种方式是采用专用的液压缸紧链。
第一种紧链方式使用的紧链器有三种：棘轮紧链器、摩擦轮紧链器、闸盘紧链器。
棘轮紧链器装在I型和Ⅱ的减速器二轴的伸出端，棘轮固装在二轴端，手把在运行位置时，弹簧顶杆使插爪脱离棘轮，棘轮任意转动，紧链时将紧链器把手扳到“紧链位置”，插爪被弹簧顶入棘轮的齿跟，然后反向继续开动电机，使机头链轮反转，因棘轮插爪的限制，电机停转时链条不能回松。当链条被拉伸到有足够拉力时，停止电动机，从链条自由端拆除多余的链段，将刮板链接在一起后，在启动电机使链轮反转的同时，将手把复位到“运行位置”，使插爪脱离棘轮，拆除紧链器挂钩即可正常运行。
棘轮紧链器机构简单，操作方便，适于轻型刮板输送机。因为用于功率较大的刮板输送机时，紧链后棘轮与插爪之间的压力很大，搬开把手不安全。
摩擦轮紧链器如图2-5所示，装在I 型和Ⅱ型减速器二轴的伸出端，制动轮固定装在二轴端闸带环绕在制动轮外缘。制动时使用把手经凸轮和拉杆将闸带拉紧，在制动轮缘上产生摩擦制动力。该紧链操作与棘轮紧链器不同的是，紧链时需由两人配合操作，一人开动电机，一人操作凸轮手把；断电时，立即扳动凸轮，用闸带将制动轮闸住；紧链结束时，仅有一人扳转凸轮并松开闸带即可。摩擦轮紧链器比棘轮紧链器操作安全，它在减速器的安装位置与棘轮紧链器相同。
闸盘紧链器由闸盘和制动装置组成，闸盘装在III型减速器的一轴上，制动装置安装在连接筒上。
紧链时反转开动电机，链轮反转，刮板链逐渐拉紧到电机堵转为止，立即扳动手轮，用夹钳将闸盘闸住，同时切断电机电源。由于夹钳对闸盘的制动力与刮板链的张紧力有一定的比例关系，链条的张紧力显示在张力指示器上。慢慢反转手轮松开夹钳，放松被拉紧的刮板链，到指示器显示出刮板链需要的张紧力为止，立刻将闸盘闸死。手轮是利用螺旋副和杠杆夹紧或松开夹钳；张力指示器依靠螺旋副一端的液压缸，通过液压作用显示处闸盘制动力或链条张紧力。
第二种紧链方式使用的液压你、马达按在连接筒上，减速箱一轴上装紧链齿轮。
图2-5 摩擦轮紧链器
液压马达紧链装置的液压系统装置的液压系统及机械传动系统。紧链时，将操作手把扳到J位，惰轮将主减速器一轴上的紧链齿轮与紧链减速器上的齿轮啮合。手动换向阀扳到紧链位置，压力液经梭阀进入液控腔，克服弹簧压力，时插爪从齿槽中脱出，与此同时液压马达供压力液，液压马达带动机头链轮反转紧链，紧链力的大小用溢流阀调节，有压力表上的读数经换算得到，紧链运转时，压力表上升到规定的压力值，即表明已达到了规定的紧链力。将手动换向阀扳到中间位置，马达停止，液控锁卸压，在弹簧作用下，插爪插入齿轮的齿槽。刮板链保持张紧状态。拆去多余的链段，接好链子后，将手动换向阀换到运转位置，液压马达带动接好的刮板链运转，紧链挂钩松开后，停止马达运转，卸载紧链挂钩，将操作手把扳到K位，惰轮脱开紧链齿轮，关断截止阀，完成紧链操作。
电气闭锁装置的作用是：当惰轮与紧链齿轮啮合时，切断主电机的电源，惰轮脱开时主电机才能接通，以防止误操作。
第三种紧链方式是使用单独的液压缸紧链器。这种紧链器是一个带增压缸的液压千斤顶装置，由泵站供给压力液，紧链时需要将它抬到紧链位置使用。
上述各种紧链装置中，棘轮紧链器和摩擦紧链器结构简单，使用方便，单它们不能显示出链子张力的大小。其余三种都能显示和准确控制链子的张紧力。液压马达紧链装置的
操作简单，安全性高。液压缸紧链器使用虽不方便，但它可以移到任何部位使用。
2.6推移装置
推移装置是在采煤工作面内将刮板输送机向煤壁推移的机械。综合工作面使用液压支架上的推移千斤顶，非综合工作面用单体液压推溜器或手动液压推溜器。
单体液压推溜器它实为一个液压千斤顶。为便于在采煤工作面使用，采用内回液结构，即经活塞杆的心部回液，没有外露的回液管。使用时，将推溜器的活塞杆插销连接在中部槽挡煤板上，再将其底座用支柱撑在顶板上。扳动操作阀，向活塞一侧注入压力液，活塞杆就将中部槽推向煤壁；向活塞的另一侧注入压力液，缸体和支座向前收回。
单体液压缸推溜器在采煤工作面的布置。间隔一定距离装设一个推溜器；压力液由设在平巷内的泵站经高低压管路循环。如采用外主式的液压推溜器，用注液枪注液，不需要在推溜器上连接固定管路。液压推溜器使用的液体为含35%乳化油的中性水溶液。
A、B、C三种形式的区别在供液系统。A、B型都要高压供液管路，A型的低压液体用低压回液管返回油箱，B型排到工作面，可在高压管路上连接注液枪，供外注式液压支柱用液。C型为外注式，与外注式单体液压支柱共用一套供液系统，用注液枪供液，低压排到工作面。
2.7锚固装置
锚固装置的刮板输送机在倾角较大的工作面工作有下滑可能时，用以固定、防滑之用。它由单体液压支架和锚固架组成，锚固架与机头架、机尾架连接，使用液压支架的泵站。
3 总体方案的确定
刮板输送机是与综采工作面的采煤机、液压支架设备配套使用，完成采区采煤工作。并将采煤机采下的煤输送出去的设备。
传动系统图如图3-1所示
图3-1传统系统图
3.1主要技术参数
该机的主要技术参数如表3-1：
3.2电动机的选择
根据矿井电机的具体工作环境情况，电机必须具有防爆和电火花的安全性，以保证在有爆炸危险的含煤尘和瓦斯的空气中绝对安全，而且电机工作要可靠，启动转矩大，过载能力强，效率高。所以选择矿用防爆电动机
型号为YZ400L1-10 ；
其主要参数如下：
功率：160kW；
转速：587r/min；
电压：1140V；
效率：91.5%；
功率因数：0.79；
外形尺寸：1865（2120）×855 ×950；
重量：2400kg。
3.2.1运输能力计算
按连续运行的计算公式为：
=
6.3
v
Qγ?
A
式中
Q——刮板输送机的运输能力，t/h；
A——中部槽物料运行时的断面积，2
m；
γ——为物料的散碎密度，kg/m3；
?——转满系数；
v——刮板链速，m/s
=
6.3
v
Qγ?
A
=3.6×764×tan20 ×0.97×0.96×1
=932t/h＞900t/h 满足设计要求
3.3总传动比及传动比的分配
3.3.1总传动比的确定
i
总传动比总
3.3.2传动比的分配
在进行多级传动系统总体设计时，传动比分配是一个重要环节，能否合理分配传动比，将直接影响到传动系统的外阔尺寸、重量、结构、润滑条件、成本及工作能力。多级传动系统传动比的确定有如下原则：
1.各级传动的传动比一般应在常用值范围内，不应超过所允许的最大值，以符合其传动形式的工作特点，使减速器获得最小外形。
2.各级传动间应做到尺寸协调、结构匀称；各传动件彼此间不应发生干涉碰撞；所有传动零件应便于安装。
3.使各级传动的承载能力接近相等，即要达到等强度。
4.使各级传动中的大齿轮进入油中的深度大致相等，从而使润滑比较方便。 初定齿数及各级传动比为:
3.4各级传动计算
3.4.1各轴转速计算
从电动机出来，各轴依次命名为Ⅰ、Ⅱ、Ⅲ、Ⅳ轴。 Ⅰ轴 5871=n r/min
Ⅱ轴 31/n n i =3525.3/587=r/min 1.175= Ⅲ轴 432/n n i =1755.3/1.175=r/min 14.55= Ⅳ轴 743/n n i =757.2/14.55=r/min 0.20= 3.4.2各轴功率计算
Ⅰ轴 43211ηηηη????=p p
97.097.099.099.0160????=
kw 55.147=
Ⅱ轴 43212ηηη???=p p
97.097.099.055.147???=
kw 44.137= Ⅲ轴 43223ηηη???=p p
97.097.099.044.137???=
02.128=kW
Ⅳ轴 43234ηηη???=p p
97.097.099.002.128???=
25.119=kW
式中 1η——滚动轴承效率 1η=0.99
2η——闭式圆柱齿轮效率 2η=0.97 3η——花键效率 3η=0.99
3.4.3各轴扭矩计算
Ⅰ轴 m N 52.2400587/55.1479550
/9550111?=?==n P T Ⅱ轴 m N 01.74961.175/44.1379550/9550222?=?==n P T
Ⅲ轴 m N 4.22068
4.55/02.1289550/9550333?=?==n P T Ⅳ轴 m N 8.5694120/2
5.1199550/9550444?=?==n P T
将上述计算结果列入表3.1：
⑴选择齿轮材料
查齿轮传动设计手册 两个齿轮都选用18CrTi 渗碳淬火
HRC 60～62
许用接触应力[H σ] 由式，
1lim H σ=1572N/mm 2
2lim H σ=1572N/mm
接触疲劳极限lim H σ
接触强度寿命系数Z N 应力循环次数N 由式
N 1=)1036020(158760601?????=h jL n =91034.2?
N 1=91034.2?
N 2= N 1/i=891098.63525.3/1034.2?=? N 2= 81098.6?
查得1N Z 、2N Z 1N Z =1 2N Z =1.05 接触强度最小安全系数min H S
min H S =1 则 1/11572][1?=H σ 1/05.11572][2?=H σ 许用弯曲应力[F σ] 由式, [F σ]
弯曲疲劳极限lim F σ
弯曲强度度寿命系数N Y
Y N1=Y N2=1 弯曲强度尺寸系数X Y Y X =1
弯曲强度最小安全系数min F S min F S =1.4
则 N/mm 7.7854.1/111100][1=??=F σ
][1F σ=785.7N/mm N/mm 7.7854.1/111100][2=??=F σ ][2F σ=785.7N/mm
⑵按齿面接触疲劳强度设计计算
附三 SGB620(420) /40T型刮板输送机 一、使用范围 SGB620 (420) /40T型刮板输送机使用于中间巷道送输煤炭 二、型式、基本参数与技术特征 1、型式：本机属边双链刮板输送机。 2、型号含义说明： S G B _620 / 40 匸 I 改进设计顺序 ---- 电动机总功率中部槽宽 度 ------------- 边双链-----
刮板
1 6 平 M” OP 应17 VOOtrl 人 A 099/08C U|UJ/J QLn M” 0” (2it7-OMar)ot7-asa S/LU 98 0 山0(H U/1 09 V 刺型朗工 :旳直甲6 MB血 圍月」用、（乙
6）、舌J板链： 型式 规格 每条链破断负荷7）、减速器传动比 8）、中部槽长X宽X 高9）、机器总重 边双链 18X 64--B > 32t 1: 24.564 1500X 620X 180mm 17.6 t 三、组成部分、传动系统和主要组成部分的 结构型式及作用 （一）组成部分 SGB620 （420）/40T型刮板输送机采用单机驱动。主要包括传动装置、舌V板链、机头过渡槽、右挡板、左挡板、中部槽、挡板、机尾等部分组成。 该型输送机的配套电器为隔爆磁力启动器（QZB-120 ）。 （二）传动系统 机器动力由电动机传递给液力联轴器经减速器带动链轮转动。刮板链为边双链式，装在中部槽的上下槽中，在机头和机尾处绕过链轮或滚筒，构成封闭的无极链，链轮转动带动刮板链在中部槽中运动完成输煤工作。 （三）主要组成部分的结构型式及作用 1、传动装置 传动装置主要由电动机、液力联轴器、减速器、链轮、机头架、 舌板、盲轴和紧链器等件组成。带有法兰的联接罩将电动机、液力联轴器、减速器连成一个整体，通过减速器装在机头架的侧面，减速器带有花键的输出轴与链轮连接，链轮的另一端与盲轴相连，紧链器装在减速器上。
2 方案选定 摘要 刮板输送机是综采工作面配套设备的重要组成部分,是煤炭装运的第一个环节。因此，刮板输送机的输送能力在很大程度上决定了采煤工作面的生产能力和效率。然而，我国生产技术落后，目前设计生产的刮板输送机装机功率小,输送能力低,运输距离短，耐久性差,可靠性低，寿命短。综合分析我国刮板输送机的使用现状，设计制造高性能的刮板输送机迫在眉睫。本文首先综合比较了各种类型输送机的特点，根据实际情况选用了中单链型刮板输送机。而后，对中单链型刮板输送机进行了总体结构设计。对机头传动装置、过渡槽、中部槽、刮板链、刮板、链轮、机尾等主要部件进行了技术分析和结构设计，完成了中单链型刮板输送机的整体设计。此次设计的中单链型刮板输送机左右两侧对称，可以在两侧壁上安装减速器，以适应左、右采煤工作面的需要。另外，可以很容易将机尾改装成机头，而适应各种特殊情况。此次设计的中单链型刮板输送机的特点是结构简单,受力均匀,运行平稳,摩擦阻力小,溜槽利用率高，弯曲性能好,不易出现堵塞，具有很强的适应性。 关键词：刮板输送机；中部槽；圆环链
Subject : Design of The Center Simple Chain Scraper Conveyer Speciality : Mechanical Design and Manufacturing & Their Automation Abstract The scraper conveyer is the synthesis picking work surface important constituent of the supplementary equipment. It is the first link of the coal shipping. Therefore, the scraper conveyer delivery capacity has decided the mining coal working surface productivity and the efficiency in a great degree; however, our country was lagged behind at present; the scraper conveyer installing equipment power is small. The delivery capacity is low; the transportation is away from short, the durability is bad; Reliability is low; and the life is short. The generalized analysis our country scraper conveyer use present situation, the design manufacture high performance scraper conveyer is imminent. This article first synthesized has compared each kind of type conveyer characteristic, has selected center simple chain according to the actual situation the scraper conveyer. But after, the scraper conveyer has carried on the overall structural design to center simple chain. To the nose transmission device, the aqueduct, the middle trough, the scraper chain, the scraper, the chain wheel, the airplane tail and other major component has carried on the technical analysis and the structural design, has completed center simple chain the scraper conveyer overall design. This design center simple chain about the scraper conveyer two sides are symmetrical, may install the reduction gear on two sidewalls, by left meets, the right mining coal working surface need. Moreover, it may very easily reequip the airplane tail the nose, but adapts each kind of peculiar circumstance. This design of center simple chain of the scraper conveyer characteristic includes: the structure is simple, the stress is even, moves steadily, the friction drag is small, the chute use factor high, the curving performance is good, It is not easy to appear stops up, has the very strong compatibility. Key Words: Scraper Conveyer; Middle Trough; Round Link Chain
摘要 刮板输送机是输送粉尘状、小颗粒及小块等散状物料的连续输送设备，可以水平、倾斜和垂直输送。MC即指垂直型输送机，由于输送时，刮板链条全被埋在物料之中，故称为MC埋刮板输送机；又因为埋刮板机槽宽是200mm所以称为MC20型刮板输送机。输送物料具有擦力和侧压力等特性。垂直输送时，主要依赖物料所具有的起拱特性。封闭机槽的物料在受到刮板链条在运动方向的推力，且受到下部不断的给料而阻止上物料下滑的阻力时，产生横向阻力时，产生横向侧压力，从而增加物料的摩擦力，当物料之间的摩擦力大于物料和侧壁间的外摩擦力及物料自重时，物料就随刮板链条在运动中有振动，有些物料的料拱会时而形成，因而使物料在输送过程中对于链条产生一种滞后现象，影响输送能力。埋刮板输送机主要由封闭断面的壳体（机槽）、刮板链条、驱动装置及紧装置等部件组成。其设备结构简单、体积小、密封性能好、安装维修比较方便；能多点加料、多点卸料，工艺选型及布置较为灵活；在输送飞扬性、有毒、高温、易燃易爆的物料时，可改善工作条件，减少环境污染。埋刮板输送机目前已被广泛应用于化工、建材、冶金、电力、粮食、轻工和交通领域。MC型埋刮板输送机是采用倾斜度较大或垂直的布置一中刮板输送机，其倾角一般为30。≤a≤90。。单台设备的输送高度不大于30m。 关键词：输送料拱摩擦力外摩擦力侧压力
目录 1.前言 (1) 1.1.输送技术和输送设备的概况 (1) 1.2.埋刮板输送机工作原理的特点 (3) 1.3.本课题的设计目的和主要设计容 (4) 2.设计进度安排和主要任务 (5) 3.设计计算书 (6) 3.1.已知参数 (6) 3.2.总体方案制定 (6) 3.2.1. 功率计算和主要尺寸的确定 (6) 3.2.2. 传动设计 (7) 3.2.3. 减速器选型 (9) 3.2.4. 联轴器的选择 (10) 3.3. 链传动设计 (11) 3.4. 轴的设计计算和校核 (14) 3.5. 轴承选择与计算 (17) 4.设备的安装和调试 (20)
4.1刮板输送机输送能力的计算 4.1.1工作面刮板输送机的输送生产能力计算 刮板输送机输送能力Q 按下式计算： Q =3600Av ρ （4-1） 式中 Q ——刮板输送机输送量（t/h ）； A ——溜槽上物料装载断面（m 2）； v ——刮板链条速度（m/s ）； ρ——物料堆积密度（t/m 3）。 4.1.2溜槽上物料断面积A 计算 图4-1 溜槽中货载最大断面积 溜槽上物料断面积A ： 4 )(212 11200321D h b b b C h b A A A A e π-?-++=-+= （4-2） 式中 A 1、A 2——单侧挡板溜槽上物料断面各部分的面积（m 2）； A 3——导向管断面面积（m 2 ）； b ——溜槽宽度（m ）； h 0——溜槽槽口高度（m ）； b 0——溜槽槽口宽度（m ）； h 1——刮板输送机工作时档煤净高（m ）；
α——物料的动堆积角，取α=20?； m 3.020tan )085.02.073.0(tan )(121=??-+=?-+=αb b b h b 1——溜槽上框架宽度（m ）； b 2——溜槽距挡板的距离（m ）； D ——导向管直径（m ）； C e ——装载系数。 )(m 159.0 4 07.014.33.0)085.02.073.0(9.021087.056.022 =?-?-+??+?=A Q =3600×0.159×1.04×0.9=535(t/h) 4.1.3刮板输送机上的物料断面面积的计算 当给定工作面刮板输送机的生产能力，验算溜槽最大物料断面面积A'： 159.0119.09 .004.13600400 3600=<=??== 'A v Q A e ρ(m 2) 所设计的刮板输送机中部槽尺寸满足生产能力要求。 4.2刮板输送机水平弯曲段几何参数的计算 工作面刮板输送机，随着采煤机的移动，需要整体逐段向煤壁推移，使工作 面刮板输送机呈蛇形弯曲状态。如图4-2所示。 图4-2 刮板输送机水平弯曲段示意图 4.2.1弯曲段曲率半径R 的计算 弯曲段曲率半径R ： sin 2a l R '= （4-3）
刮板输送机的结构和工作原理 按刮板链布置形式分为：边双链型、准边双链型、中单链型、中双链型和三链型刮板输送机；按中部槽结构分:为开底式和封底式刮板输送机； 按传动方式分为：电动和液动刮板输送机；按承重类型分为：轻型（配套单电机75kW以下）、中型（配套单电机75~110kW）、重型（配套单电机132~200kW） 和超重型刮板输送机（配套单电机200kW以上）各种类型的刮板输送机随其能力和结构特点不同，而适用于不同的工作条件。 1、刮板输送机的结构 、机头部及传动装置 机头部是将电动机的动力传递给刮板链的装置，它主要包括机头架、传动装置、链轮组件、盲轴及电动机等部件。利用机头传动装置驱动的紧链器和链牵引采煤机牵引链的固定装置也安装在机头部。其中，机头架是支撑、安装链轮组件、减速器、过渡槽等部件的框架式焊接构件。为适应左右采煤工作面的需要，机头两侧对称，可在两侧安装减速器。传动装置由电动机、联轴器和减速器等部分组成。当采用单速电动机驱动时，电动机与减速器一般用液力耦合器连接；当采用双 速电动机驱动时，电动机与减速器一般用弹性联轴器连接。减速器输出轴与链轮的连接有的采用花键连接，有的采用齿轮联轴器连接。链轮组件由链轮和两个半滚筒组成，它带动刮板链移动。盲轴安装在无传动装置一侧的机头、机尾架侧板上，用以支撑链轮组件。 、机尾部 综采工作面刮板输送机一般功率较大，多采用机头和机尾双机传动方式。部分端卸式输送机的机头、机尾完全相同，并可以互换安装使用，如德国EKF3-E74V 型刮板输送机。因为机尾不卸载，不需要卸载高度，所以一般机尾部都比较低。为了减少刮板链对槽帮的磨损，在机尾架上槽两侧装有压链块。由于不在机尾紧 链，机尾不设紧链装置。为了使下链带出的煤粉能自动接入上槽，在机尾安设回煤罩。机尾的传动装置都与机头相同，如SGB764/264型刮板输送机。 、溜槽及附件 溜槽分为中部槽、调节溜槽和连接溜槽三种类型。中部溜槽是刮板输送机机身的主要部分；调节溜槽一般分为和1m两种，其作用是当采煤工作面长度有变化或输送机下滑时，可适当地调节输送机的长度和机头、机尾传动部的位置；连接溜槽，又称为过渡溜槽，主要作用是将机头传动部或机尾传动部分别与中部溜槽较好地连接起来。溜槽作为整个刮板输送机的机身，除承载货物外，在综采工作面，
摘要 刮板输送机是一种挠性牵引的连续输送机械，是为采煤工作面和采区巷道运煤布置的机械。它的牵引机构是刮板链，承载装置是中部槽，刮板链安装在中部槽的槽面。中部槽沿运输路线全线铺设，刮板链绕经机头、机尾的链轮接成封闭形置于中部槽中，与滚筒采煤机和输送机推移装置配套，实现落煤、装煤、运煤及推移输送机械化。沿输送机全长都可向溜槽中装煤，装入中部槽中的煤被刮板链拖拉，在中部槽内滑行到卸载端卸下。 一般的刮板输送机能在25°以下的条件使用。刮板输送机在使用中要受拉、压、弯曲、冲击摩擦和腐蚀等多种作用，因此，必须有足够的强度、刚度、耐磨和耐腐蚀性。由于它的运输方式是物料和刮板链都在槽内滑行，因此运行阻力和磨损都很大。但是，在采煤工作面运煤，目前还没有更好的机械可代替，只能从结构上、强度上和制造工艺上不断研究，使它更加完善、耐用。 刮板输送机是与大型综采工作面设备配套使用的液压支架、采煤机，完成把工作面采煤机采下的煤输送、转运到后续运输设备上的任务，并提供相应的连接手段。设计要求与ZY2300转载机自移机尾配套，以实现在2.3米范围内整体移动而不必拆移输送机。与ZY2300转载机自移机尾配合可更方便地调节皮带机，增强了输送机与转载机配合的协调性。本刮板输送机与MG300/700-WD采煤机配套使用，运量可达1000t/h，技术先进，工作可靠，是大型综采配套设备的优秀机型。 关键词：刮板输送机；减速器；机头部；机尾部；液力耦合器
目录 1概述 (1) 1.1技术现状 (1) 1.2刮板输送机的发展趋势 (1) 2主要部件的结构和设计要求 (3) 2.1机头部 (3) 2.1.1机头架 (4) 2.1.2链轮 (5) 2.1.3减速器 (5) 2.1.4盲轴 (7) 2.1.5联轴器 (7) 2.1.6电动机 (8) 2.2机尾部 (9) 2.3中部槽及附属部件 (9) 2.4刮板链 (11) 2.5紧链装置 (13) 2.6推移装置 (15) 2.7锚固装置 (15) 3总体方案的确定 (16) 3.1主要技术参数 (16) 3.2电动机的选择 (16) 3.2.1运输能力计算 (17) 按连续运行的计算公式为： (17) 3.3总传动比及传动比的分配 (17) 3.3.1总传动比的确定 (17) 3.3.2传动比的分配 (17) 3.4各级传动计算 (18) 3.4.1各轴转速计算 (18) 3.4.2各轴功率计算 (18) 3.4.3各轴扭矩计算 (19)
常用刮板输送机技术特征、结构和工作原理 SGZ 1000/1050 ( 1400 )刮板输送机，是齿轨牵引式端卸刮板输送机，用于综合机械化放顶煤工作面的前部刮板输送机，SGZ900/（1050）750、SGZ1000/1400H用于后部。其外形如图5—3--1所示: 图5—3—1 ㈠技术特征见下表 常用刮板输送机技术特征 ㈡主要零部件及结构特点 不同机型的刮板输送机其结构形式总存在一定的差别，但其基本结构是不变的，都是有以下几部分组成，个部分的基本组成也大致一样，不同之处只是其形状、数量及结构形式有一定的差别： 1.机头
机头是整个输送机的卸载端，其两侧均可与动力部联结，尾部与过渡槽连接。机头主要由机头架、链轮轴组、拨链器、压块、护板、连接螺栓等组成。机头架为左右对称，左边与右边均可通过连接板连接动力部，以适应不同工作面的需要。其外形如图5—3--2所示： 1.机头架 2.护板 3.压块 4.链轮组件 5.连接板 6.拨链器 7.舌板 图5—3--2 2.动力部 动力部是整机的驱动装置，其主要由减速器、联轴器、电机等部件组成。如图5—3--3所示： 1.电机 2.连接过筒 3.联轴器 4.减速器 图5—3—3 3.机尾 机尾部集过渡、联结及调节功能于一体，结构紧凑，主要由以下几部分组成： ⑴固定槽：机尾的定位块、机尾挡铲板、推移梁都通过螺栓或销轴与其连接。固定槽为左右对称结构，可适应左右工作面互换要求。 ⑵伸缩槽：为适应左右工作面需要也为左右对称结构，它与固定槽组成伸缩机尾的主体，主要由机尾架、链轮轴组、拨链器、机尾护板、左右活槽帮、回煤罩等组成。 ⑶机尾挡板及护板：分别用螺栓固定于固定槽两侧。 ⑷推移梁：通过销轴与固定槽连接。 ⑸推移油缸、液压管路、控制台组成机尾的液压控制部分，其中两个推移液压安装于机尾两侧，使用时注入乳化液。
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.刮板输送机液压紧链器安全技术操作规程正式版
刮板输送机液压紧链器安全技术操作 规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加 施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事 项。文档可以直接使用，也可根据实际需要修订后使用。 一、使用范围 第一条本规程适用于综采工作面刮板输送机紧链作业。 二、上岗条件 第二条三机工必须经过专门培训，熟知4JLC液压紧链器技术参数、设备性能和操作注意事项，掌握一般性的检修和故障处理能力。 三、操作前的准备 第三条本作业使用4JLC液压紧链器技术参数为：紧链速度1.2m/min；紧链时间3-5min（意见不超过8分钟）；紧链器额
定输出力矩为4860N.m，额定输出转速为25.098r/min；液压马达公称排量 468ml/r，系统流量100ml/min，工作压力11MPa（最大工作压力不超过20MPa）；制动器制动压力2.0±0.3MPa；系统最大供液压力30MPa（超过此压力需减压）。 第四条将阻链器、液控阀组、连接管路等运输至作业地点。 第五条仔细检查液控阀组上压力表是否有损坏，各操作手柄是否有损坏，各接口是否有堵塞现象。如有以上情况，需更换、处理完毕后方可继续使用。 第六条按液压管路图将液压管路连接到液控阀组上，将液控阀组上A口、B 口、X口与液压马达进回液、液控制动器相
一、概述 注意:在使用该产品之前，请认真阅读本说明书。该产品为隔爆型产品，执行产品标准为MT/T105-2006《刮板输送机通用技术条件》。 中双链刮板输送机，适用于煤矿井下缓倾斜、中厚煤层综采工作面。其具有高强度、高寿命、高可靠性的特点，是高产、高效综合机械化采煤理想的工作面运输设备。 该机型中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板组焊而成的整体结构，提高了强度，增加了可靠性，减少了维护量。与相应的采煤机、液压支架、转载机及电控装置配套，实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等综合机械化采煤。 中双链刮板输送机型号及含义： 产品型号按MT/T15-2002《矿用刮板输送机型式与参数》的规定进行编制，其产品型号代号含义如下： SGZ/ 示例1：中部槽外宽宽度为764mm ，电动机功率为400kW ，中双链型刮板输 送机的产品型号：SGZ764/400。 示例2：中部槽外宽宽度为764mm ，电动机功率为320kW 、设计修改序号为D ，中双链型刮板输送机的产品型号：SGZ764/320D 。 二、技术特性 1、主要技术参数 产品的主要技术参数，参见下表 : 设计修改序号； 电动机功率，kW; 中部槽外宽宽度，mm ； 中双链型； 刮板型； 输送机。
2、使用环境条件 a）环境空气温度为-10℃～+40℃； b）允许有一定的煤粉层、瓦斯及淋水存在。 3、工作条件 a）输送的物料为散装不规则形状的原煤和矸石及其他物料； b）井下空气成分，应符合《煤矿安全规程》（2009年版）中第100条规定。
三、工作原理与结构特征 1、工作原理 刮板输送机采用电动机拖动，电动机经减速器减速，并将动力传递给链轮，由链轮带动刮板链由机尾到机头进行连续不断的运动。 刮板链装在机身的溜槽内，煤炭（或物料）进入机尾的溜槽后，刮板链在溜槽内行走，刮板链中的刮板将溜槽内的煤炭(或物料)带走，从而实现煤炭（或物料）的输送作业。 注意：刮板输送机在正常的输送作业时，刮板链的运动方向应是从机尾到机头，不得进行反向运转。 图１整机总图 2、主要零部件的结构及特点 2.1机头传动部 机头传动部由动力部和机头两部分组成。以机头为基础，在机头的左侧或右侧将减速器、制动器、联轴器、电动机组成的动力部联结为一体。动力传动的途径是电动机的扭矩经联轴器到减速器输入轴， １.机头架２.舌板组件 3.链轮组件 4.减速器 5.连接罩 6.电机 7.连接垫架 图２机头传动部
4.1刮板输送机输送能力的计算 4.1.1工作面刮板输送机的输送生产能力计算 刮板输送机输送能力Q 按下式计算： Q =3600Av ρ （4-1） 式中 Q ——刮板输送机输送量（t/h ）； A ——溜槽上物料装载断面（m 2）； v ——刮板链条速度（m/s ）； ρ——物料堆积密度（t/m 3）。 4.1.2溜槽上物料断面积A 计算 图4-1 溜槽中货载最大断面积 溜槽上物料断面积A ： 4 )(212 11200321D h b b b C h b A A A A e π-?-++=-+= （4-2） 式中 A 1、A 2——单侧挡板溜槽上物料断面各部分的面积（m 2）； A 3——导向管断面面积（m 2）； b ——溜槽宽度（m ）； h 0——溜槽槽口高度（m ）； b 0——溜槽槽口宽度（m ）； h 1——刮板输送机工作时档煤净高（m ）； α——物料的动堆积角，取α=20?； m 3.020tan )085.02.073.0(tan )(121=??-+=?-+=αb b b h b 1——溜槽上框架宽度（m ）； b 2——溜槽距挡板的距离（m ）； D ——导向管直径（m ）；
C e ——装载系数。 )(m 159.0 4 07.014.33.0)085.02.073.0(9.021087.056.022 =?-?-+??+?=A Q =3600×0.159×1.04×0.9=535(t/h) 4.1.3刮板输送机上的物料断面面积的计算 当给定工作面刮板输送机的生产能力，验算溜槽最大物料断面面积A'： 159.0119.09 .004.13600400 3600=<=??== 'A v Q A e ρ(m 2) 所设计的刮板输送机中部槽尺寸满足生产能力要求。 4.2刮板输送机水平弯曲段几何参数的计算 工作面刮板输送机，随着采煤机的移动，需要整体逐段向煤壁推移，使工作面刮板输送机呈蛇形弯曲状态。如图4-2所示。 图4-2 刮板输送机水平弯曲段示意图 4.2.1弯曲段曲率半径R 的计算 弯曲段曲率半径R ： 2 sin 2a l R '= （4-3） 式中 R ——弯曲段曲率半径（m ）； α'——相邻溜槽间的偏转角度（?）； l 0——每节溜槽长度（m ）。 65.282 3sin 25.1=? ?= R (m)
设计（论文）题目：边双链刮板输送机设计 设计（论文）主要内容和要求： 设计参数： 设计长度 150m 生产能力 900t/h 链速 1m/s 要求： 1．输送机总体方案设计； 2．减速器等主要零、部件设计； 3．按毕业设计要求编写设计说明书。 本论文附带5张图纸，总装图、减速器、机头部、机尾部滚筒、减速器输出轴 30元5张图纸。联系方式具体看文章末尾。 购买后，本设计的一切问题（尤其是不会修改数据的话）都可以咨询我，就当售后服务吧！ 文库里的设计基本没图，我也是过来人…… 目录
1 绪论 1.1前言-------------------------------------------------------------------1 1.2技术现状---------------------------------------------------------------1 1.3刮板输送机的发展趋势---------------------------------------------------1 2主要部件的结构设计和要求----------------------------------------------3 2.1机头部-----------------------------------------------------------------4 2.1.1 机头架------------------------------------------------------------5 2.1.2 链轮--------------------------------------------------------------5 2.1.3 减速器------------------------------------------------------------6 2.1.4 盲轴--------------------------------------------------------------7 2.1.5 联轴器------------------------------------------------------------7 2.1.6 电动机------------------------------------------------------------8 2.2 机尾部----------------------------------------------------------------9 2.3 中部槽及附属部--------------------------------------------------------9 2.4 刮板链---------------------------------------------------------------11 2.5 紧链装置-------------------------------------------------------------12 2.6 推移装置-------------------------------------------------------------14 2.7 锚固装置-------------------------------------------------------------14 3总体方案的确定--------------------------------------------------------14 3.1 主要技术参数---------------------------------------------------------14 3.2 电动机的选择---------------------------------------------------------15 3.2.1 运输能力的计算---------------------------------------------------15 3.3 总传动比及传动比的分配-----------------------------------------------15 3.3.1 总传动比的确定---------------------------------------------------15 3.3.2 传动比的分配-----------------------------------------------------15 3.4各级传动计算----------------------------------------------------------16 3.4.1 各轴转速计算-----------------------------------------------------16 3.4.2 各轴功率计算-----------------------------------------------------16 3.4.3 各轴扭矩计算-----------------------------------------------------16 3.5轴的设计及强度校核----------------------------------------------------25 3.5.1 高速轴Ⅰ轴的设计-------------------------------------------------25 3.5.2 Ⅱ轴的设计-------------------------------------------------------27 3.5.3 Ⅲ轴的设计-------------------------------------------------------28 3.5.4 输出轴的设计-----------------------------------------------------29 4减速器键、轴承的校核-------------------------------------------------30 4.1 减速器键的校核-------------------------------------------------------30 4.1.1 Ⅰ轴键的校核-----------------------------------------------------30 4.1.2 Ⅱ轴键的校核-----------------------------------------------------31 4.1.3 Ⅲ轴键的校核-----------------------------------------------------31
刮板输送机、转载机、破碎机操作规程 一、一般规定：1、三机操作工、维修工必须经过培训合格后，持证上岗。2、破碎机、转载机、刮板机所设各种电器、机械、液力保护装置及闭锁必须使用，且动作要安全可靠，不准封掉。3、严禁用刮板机、转载机运送超重、超长、超宽、超高的设备、物料。4、不论采用集中控制，还是非集中控制，三机的启动程序必须遵守下列顺序。即：皮带机、破碎机、转载机、工作面运输机，它们各自的启动时间应有一定的间隔，停机顺序与此相反。三机操作工必须按本规程规定经常检查设备的运行状态，发现异常状态必须及时停机处理，不准设备带病运转。任何情况下，任何人不得横跨、乘坐运行中的运输机。运输机工作时，不准去掉保护罩。保护罩去掉后，不准开启运输机，但检查、试验运输机除外，这时要有严格的监督措施。测试运输机时，要格外小心，避免有人直接站在卸载返回端链轮的后面，因为这时刮板机也可能把煤和矸石带去，同时也保证了一个较宽松的场所，并使手、眼远离危险区域。运输机在运行时，卸载返回端护罩后面的区域应保持清洁。如果有异常载荷出现，就可能在这个区域内对人员造成伤害，。更换链轮后，要等到拔链器和盖板全部复位后才可开启运输机。运输机检查口盖板丢失或未放好时，不准运行工作面运输机和转载机。保证所有的螺栓和紧固件都要紧固齐全。在任何情况下，都不准同时使用主电机和阻链器，而只能用慢速紧链器或用可以张紧的机尾架。需要在运输机或转载机上进行任何作业时，等，要保证切断电源，保证所有电器联锁装置工作正常。使用紧链器时，要保证使主要电气联锁装置切断电源，只能使用许可的阻链器，不能用楔块。当拆卸更换液压元件时，要保证把压力释放掉。所有传动装置要保持清洁，其上下不能有煤和矸石的堆积，要防止齿轮箱过热，因为过热是降低轴承和齿轮寿命的主要因素。液力偶合器必须按规定注难燃液，易熔塞熔化后应立即排除故障更换合格易熔塞，不得用其它物品代替。刮板输送机上必需安设能发出停止或开动的信号装置，发出信号点的间距，不得超过12米。输送机运转时，站在输送机采空区侧的人不要倾靠输送机挡煤板，不得将肢体伸向工作面一侧。在液压系统中的泵运转时，不得拆卸液压零部
操作规程编号：LX-FS-A60426 刮板输送机液压紧链器安全技术操 作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
刮板输送机液压紧链器安全技术操 作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 一、使用范围 第一条本规程适用于综采工作面刮板输送机紧链作业。 二、上岗条件 第二条三机工必须经过专门培训，熟知4JLC 液压紧链器技术参数、设备性能和操作注意事项，掌握一般性的检修和故障处理能力。 三、操作前的准备 第三条本作业使用4JLC液压紧链器技术参数为：紧链速度1.2m/min；紧链时间3-5min（意见
不超过8分钟）；紧链器额定输出力矩为 4860N.m，额定输出转速为25.098r/min；液压马达公称排量468ml/r，系统流量100ml/min，工作压力11MPa（最大工作压力不超过20MPa）；制动器制动压力2.0±0.3MPa；系统最大供液压力 30MPa（超过此压力需减压）。 第四条将阻链器、液控阀组、连接管路等运输至作业地点。 第五条仔细检查液控阀组上压力表是否有损坏，各操作手柄是否有损坏，各接口是否有堵塞现象。如有以上情况，需更换、处理完毕后方可继续使用。 第六条按液压管路图将液压管路连接到液控阀组上，将液控阀组上A口、B口、X口与液压马达进回液、液控制动器相连接，将液控阀组上所有旋转手
普采型刮板输送机 SGZ730/320刮板输送机 该机为前部刮板输送机，中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板焊接而成的整体结构，提高了强度，增加了可靠性，与采煤机、液压支架、转载机及电控箱装置配套。实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等工序的综合机械化采煤。 设计长度 一一一一 200m 输送量 一……… 700t ／h 适用于煤矿井下缓倾斜、中厚煤层回采工作面。是高产、高效综采机械化采煤工作面理想运输设备。
刮板链速一一一… O．93m／s 电机功率………… 2×160kW 工作电压………… 660／1 140V 圆环链规格一………(p26×92mm 最小破断负荷一一……850kN 刮板间距一一一一 1 104mm 中部槽…___一一 1500×730×275mm 减速器传动比………… 39 737：1 减速器冷却方式…………水冷 整机弯曲性能……一…水平±1°，垂直±3。 等离子熔覆合金陶瓷高耐磨刮板输送机系列 1、完全兼容传统刮板输送机，用户可以像使用普通刮板输送机一样安装使用，而不必花费时间去熟悉新的安装工艺； 2、整机系统达到最佳配合，使整机寿命大大延长；使用寿命是普通刮板输送机的2倍以上；
3、熔覆层坚硬光滑，摩擦系数小，使输送机整体运行阻力减小，能耗降低，无挤链压溜现象发生。 刮板输送机
刮板机40t 主要适用于中小型煤矿缓倾斜中厚层煤层普通机械化采煤工作面输送煤炭，与滚筒采煤机、单体液压支柱和金属铰接顶梁、推溜器等设备配套，以实现回采工作的落煤、装煤、运煤、支护和工作面的连续作业. KGZ系列铸石刮板输送机
刮板输送机液压紧链器安全技术操作规程 一、使用范围 第一条本规程适用于综采工作面刮板输送机紧链作业。 二、上岗条件 第二条三机工必须经过专门培训，熟知4JLC液压紧链器技术参数、设备性能和操作注意事项，掌握一般性的检修和故障处理能力。 三、操作前的准备 第三条本作业使用4JLC液压紧链器技术参数为：紧链速度1.2m/min；紧链时间3-5min（意见不超过8分钟）；紧链器额定输出力矩为4860N.m，额定输出转速为25.098r/min；液压马达公称排量468ml/r，系统流量100ml/min，工作压力11MPa（最大工作压力不超过20MPa）；制动器制动压力2.0±0.3MPa；系统最大供液压力30MPa （超过此压力需减压）。 第四条将阻链器、液控阀组、连接管路等运输至作业地点。 第五条仔细检查液控阀组上压力表是否有损坏，各操作手柄是否有损坏，各接口是否有堵塞现象。如有以上情况，需更换、处理完毕后方可继续使用。 第六条按液压管路图将液压管路连接到液控阀组上，将液控阀组上A口、B口、X口与液压马达进回液、液控制动器相连接，将液控阀组上所有旋转手柄完全打开。 第七条仔细检查管路的连接是否正确，是否可靠，所使用的U型
卡是否与管路型号相配套，是否存在串、漏液现象。如有以上现象需及时进行处理，处理完毕后再次进行检查，完好后方可继续作业。 第八条所使用的所有供液管路耐压等级不得低于40MPa。 四、正常操作 第九条将刮板输送机电源切断并闭锁，清理干净电机、减速箱周围影响操作的杂物，将阻链器运输至作业位置。 第十条将阻链器的卡爪插入溜槽限位孔内，保证阻链器抓紧装置安装可靠、安装方向正确，防止在使用过程中阻链器脱钩。 第十一条放置阻链器时保证与链条平直。 第十二条将各部位管路安装到位，并检查液控阀组是否完好，不完好不得使用。 第十三条将紧链器离合手把安全销取下，拔起挡销，向“合”方向转动手柄至挡销自动弹入紧链器箱体上对应的销槽内，使液压马达齿轮与减速器输入轴制动齿轮啮合，上好保护销。如果离合器不能啮合，可前、后操作方向控制手柄使其相互啮合。 第十四条三机工检查紧链器各部位完好情况，待一切完好后联系泵站司机开始送压。 第十五条向液控阀组供液，操作控制阀手柄至相应位置，确认液压马达正反转，确认正转方向后开始紧链。 第十六条操作控制阀手柄，控制马达转动，刮板链缓慢移动。在此期间注意观察压力表读数，发现压力超过最大工作压力时要立即停
浅析刮板输送机紧链方法 水矿集团鑫源公司机电二区袁桂山 水矿集团鑫源公司（原老鹰山煤矿）是一个建矿近40年的老矿井，由于地质条件复杂，构造层次多，因此所形成的采煤工作面块段小、分布散、回采巷道不平直，回采巷道的掘进和回采面只能用原始采煤工艺—煤破的方式，采掘出发基本上应用刮板输送机，刮板输送机占全矿运输机械的大半比例，尤以要SG W—40T和 SGW—420为主。 刮板输送机相对积极小，机体轻、安拆方便，是矿井较理想的短距离煤炭运输装置，特别适用于巷道变形快，不平直巷道多的老矿，但是随着采面的回采经常要缩短或延长运输机，因此运行中就要频繁的紧链，拆接链，所以紧链方法的掌握尤其重要。在我多年从事这项工作中，积累了些许多经验，提出来与供参考交流。 第一、紧链方法是2根等长的链条，分别两头挂上联环，一端用∮20mm头架的边框孔上，另一端分别固定在两边运输锚链上，此处有两种固定方式，一种是直接挂上联环插在平环上用∮20mm螺杆锁住，一种是把链包住刮板锁住，这一程序必须注意以下几点： （1）要用∮20mm螺杆锁住，并检查是否牢固。 （2）所用链条必须顺直，不得扭结，有足够的强度。
（3）电动机反转点时观察锁紧螺杆是否滑脱。 第二、紧锁后，电动机反转点动时，由一人专门在起动开关处停送电，点动时动作轻微均匀，要秩序渐进，动作大容易发生受力过猛，造成断链条，不利于安全生产。操作过程中点动人员要所及拆接人员的安全，不要盲目从事，既保证人员以保证电动机的使用寿命。 第三、点动人员操作时要注意以下几点： （1）双手掌握操作按钮，左右手拇指分别同时按住起动键和停止键，右拇指只要轻微弹起开关即闭合，用耳朵听电动机和开关起动声音来掌握点动节奏和频率，试验性加大力度，保持和拆接人员的配合默刀。 （2）拆开和接上时，互相统一信号，拆接人松开手后，点动人员才能停电，以防误伤，把起动开关打到停止位置。第四、拆接链人员操作时要注意以下几点： （1）先检查对齐链轮上的链条，尽是收紧余链。 （2）一手握住要拆接的链条，手型为拇指和食指中指握，无名指和小指收拢，以防夹指。 （3）和点动人员统一信号，密切配合。 第五、注意事项 （1）严格按操作程序，仔细检查链条的强度，链条是否扭结，联环是否装反，点动按钮是否灵活可靠。 （2）联环变形严重不准使用，螺杆过小式磨损严重禁止
