刮板输送机的结构和工作原理 按刮板链布置形式分为：边双链型、准边双链型、中单链型、中双链型和三链型刮板输送机；按中部槽结构分:为开底式和封底式刮板输送机； 按传动方式分为：电动和液动刮板输送机；按承重类型分为：轻型（配套单电机75kW以下）、中型（配套单电机75~110kW）、重型（配套单电机132~200kW） 和超重型刮板输送机（配套单电机200kW以上）各种类型的刮板输送机随其能力和结构特点不同，而适用于不同的工作条件。 1、刮板输送机的结构 、机头部及传动装置 机头部是将电动机的动力传递给刮板链的装置，它主要包括机头架、传动装置、链轮组件、盲轴及电动机等部件。利用机头传动装置驱动的紧链器和链牵引采煤机牵引链的固定装置也安装在机头部。其中，机头架是支撑、安装链轮组件、减速器、过渡槽等部件的框架式焊接构件。为适应左右采煤工作面的需要，机头两侧对称，可在两侧安装减速器。传动装置由电动机、联轴器和减速器等部分组成。当采用单速电动机驱动时，电动机与减速器一般用液力耦合器连接；当采用双 速电动机驱动时，电动机与减速器一般用弹性联轴器连接。减速器输出轴与链轮的连接有的采用花键连接，有的采用齿轮联轴器连接。链轮组件由链轮和两个半滚筒组成，它带动刮板链移动。盲轴安装在无传动装置一侧的机头、机尾架侧板上，用以支撑链轮组件。 、机尾部 综采工作面刮板输送机一般功率较大，多采用机头和机尾双机传动方式。部分端卸式输送机的机头、机尾完全相同，并可以互换安装使用，如德国EKF3-E74V 型刮板输送机。因为机尾不卸载，不需要卸载高度，所以一般机尾部都比较低。为了减少刮板链对槽帮的磨损，在机尾架上槽两侧装有压链块。由于不在机尾紧 链，机尾不设紧链装置。为了使下链带出的煤粉能自动接入上槽，在机尾安设回煤罩。机尾的传动装置都与机头相同，如SGB764/264型刮板输送机。 、溜槽及附件 溜槽分为中部槽、调节溜槽和连接溜槽三种类型。中部溜槽是刮板输送机机身的主要部分；调节溜槽一般分为和1m两种，其作用是当采煤工作面长度有变化或输送机下滑时，可适当地调节输送机的长度和机头、机尾传动部的位置；连接溜槽，又称为过渡溜槽，主要作用是将机头传动部或机尾传动部分别与中部溜槽较好地连接起来。溜槽作为整个刮板输送机的机身，除承载货物外，在综采工作面，
附三 SGB620(420) /40T型刮板输送机 一、使用范围 SGB620 (420) /40T型刮板输送机使用于中间巷道送输煤炭 二、型式、基本参数与技术特征 1、型式：本机属边双链刮板输送机。 2、型号含义说明： S G B _620 / 40 匸 I 改进设计顺序 ---- 电动机总功率中部槽宽 度 ------------- 边双链-----
刮板
1 6 平 M” OP 应17 VOOtrl 人 A 099/08C U|UJ/J QLn M” 0” (2it7-OMar)ot7-asa S/LU 98 0 山0(H U/1 09 V 刺型朗工 :旳直甲6 MB血 圍月」用、（乙
6）、舌J板链： 型式 规格 每条链破断负荷7）、减速器传动比 8）、中部槽长X宽X 高9）、机器总重 边双链 18X 64--B > 32t 1: 24.564 1500X 620X 180mm 17.6 t 三、组成部分、传动系统和主要组成部分的 结构型式及作用 （一）组成部分 SGB620 （420）/40T型刮板输送机采用单机驱动。主要包括传动装置、舌V板链、机头过渡槽、右挡板、左挡板、中部槽、挡板、机尾等部分组成。 该型输送机的配套电器为隔爆磁力启动器（QZB-120 ）。 （二）传动系统 机器动力由电动机传递给液力联轴器经减速器带动链轮转动。刮板链为边双链式，装在中部槽的上下槽中，在机头和机尾处绕过链轮或滚筒，构成封闭的无极链，链轮转动带动刮板链在中部槽中运动完成输煤工作。 （三）主要组成部分的结构型式及作用 1、传动装置 传动装置主要由电动机、液力联轴器、减速器、链轮、机头架、 舌板、盲轴和紧链器等件组成。带有法兰的联接罩将电动机、液力联轴器、减速器连成一个整体，通过减速器装在机头架的侧面，减速器带有花键的输出轴与链轮连接，链轮的另一端与盲轴相连，紧链器装在减速器上。
2 方案选定 摘要 刮板输送机是综采工作面配套设备的重要组成部分,是煤炭装运的第一个环节。因此，刮板输送机的输送能力在很大程度上决定了采煤工作面的生产能力和效率。然而，我国生产技术落后，目前设计生产的刮板输送机装机功率小,输送能力低,运输距离短，耐久性差,可靠性低，寿命短。综合分析我国刮板输送机的使用现状，设计制造高性能的刮板输送机迫在眉睫。本文首先综合比较了各种类型输送机的特点，根据实际情况选用了中单链型刮板输送机。而后，对中单链型刮板输送机进行了总体结构设计。对机头传动装置、过渡槽、中部槽、刮板链、刮板、链轮、机尾等主要部件进行了技术分析和结构设计，完成了中单链型刮板输送机的整体设计。此次设计的中单链型刮板输送机左右两侧对称，可以在两侧壁上安装减速器，以适应左、右采煤工作面的需要。另外，可以很容易将机尾改装成机头，而适应各种特殊情况。此次设计的中单链型刮板输送机的特点是结构简单,受力均匀,运行平稳,摩擦阻力小,溜槽利用率高，弯曲性能好,不易出现堵塞，具有很强的适应性。 关键词：刮板输送机；中部槽；圆环链
Subject : Design of The Center Simple Chain Scraper Conveyer Speciality : Mechanical Design and Manufacturing & Their Automation Abstract The scraper conveyer is the synthesis picking work surface important constituent of the supplementary equipment. It is the first link of the coal shipping. Therefore, the scraper conveyer delivery capacity has decided the mining coal working surface productivity and the efficiency in a great degree; however, our country was lagged behind at present; the scraper conveyer installing equipment power is small. The delivery capacity is low; the transportation is away from short, the durability is bad; Reliability is low; and the life is short. The generalized analysis our country scraper conveyer use present situation, the design manufacture high performance scraper conveyer is imminent. This article first synthesized has compared each kind of type conveyer characteristic, has selected center simple chain according to the actual situation the scraper conveyer. But after, the scraper conveyer has carried on the overall structural design to center simple chain. To the nose transmission device, the aqueduct, the middle trough, the scraper chain, the scraper, the chain wheel, the airplane tail and other major component has carried on the technical analysis and the structural design, has completed center simple chain the scraper conveyer overall design. This design center simple chain about the scraper conveyer two sides are symmetrical, may install the reduction gear on two sidewalls, by left meets, the right mining coal working surface need. Moreover, it may very easily reequip the airplane tail the nose, but adapts each kind of peculiar circumstance. This design of center simple chain of the scraper conveyer characteristic includes: the structure is simple, the stress is even, moves steadily, the friction drag is small, the chute use factor high, the curving performance is good, It is not easy to appear stops up, has the very strong compatibility. Key Words: Scraper Conveyer; Middle Trough; Round Link Chain
摘要 刮板输送机是一种挠性牵引的连续输送机械，是为采煤工作面和采区巷道运煤布置的机械。它的牵引机构是刮板链，承载装置是中部槽，刮板链安装在中部槽的槽面。中部槽沿运输路线全线铺设，刮板链绕经机头、机尾的链轮接成封闭形置于中部槽中，与滚筒采煤机和输送机推移装置配套，实现落煤、装煤、运煤及推移输送机械化。沿输送机全长都可向溜槽中装煤，装入中部槽中的煤被刮板链拖拉，在中部槽内滑行到卸载端卸下。 一般的刮板输送机能在25°以下的条件使用。刮板输送机在使用中要受拉、压、弯曲、冲击摩擦和腐蚀等多种作用，因此，必须有足够的强度、刚度、耐磨和耐腐蚀性。由于它的运输方式是物料和刮板链都在槽内滑行，因此运行阻力和磨损都很大。但是，在采煤工作面运煤，目前还没有更好的机械可代替，只能从结构上、强度上和制造工艺上不断研究，使它更加完善、耐用。 刮板输送机是与大型综采工作面设备配套使用的液压支架、采煤机，完成把工作面采煤机采下的煤输送、转运到后续运输设备上的任务，并提供相应的连接手段。设计要求与ZY2300转载机自移机尾配套，以实现在2.3米范围内整体移动而不必拆移输送机。与ZY2300转载机自移机尾配合可更方便地调节皮带机，增强了输送机与转载机配合的协调性。本刮板输送机与MG300/700-WD采煤机配套使用，运量可达1000t/h，技术先进，工作可靠，是大型综采配套设备的优秀机型。 关键词：刮板输送机；减速器；机头部；机尾部；液力耦合器
目录 1概述 (1) 1.1技术现状 (1) 1.2刮板输送机的发展趋势 (1) 2主要部件的结构和设计要求 (3) 2.1机头部 (3) 2.1.1机头架 (4) 2.1.2链轮 (5) 2.1.3减速器 (5) 2.1.4盲轴 (7) 2.1.5联轴器 (7) 2.1.6电动机 (8) 2.2机尾部 (9) 2.3中部槽及附属部件 (9) 2.4刮板链 (11) 2.5紧链装置 (13) 2.6推移装置 (15) 2.7锚固装置 (15) 3总体方案的确定 (16) 3.1主要技术参数 (16) 3.2电动机的选择 (16) 3.2.1运输能力计算 (17) 按连续运行的计算公式为： (17) 3.3总传动比及传动比的分配 (17) 3.3.1总传动比的确定 (17) 3.3.2传动比的分配 (17) 3.4各级传动计算 (18) 3.4.1各轴转速计算 (18) 3.4.2各轴功率计算 (18) 3.4.3各轴扭矩计算 (19)

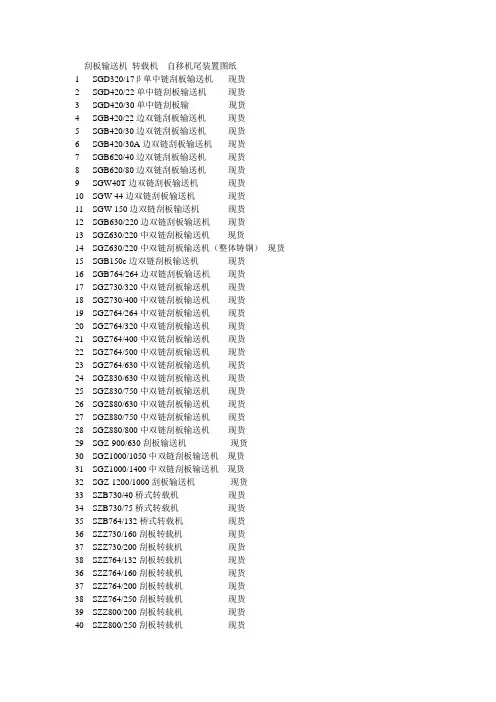

SGB620/40T型刮板输送机使用说明书 云南省后所煤矿机厂 二〇一二年九月
一、概述 1、使用范围 本产品适用于煤矿井下缓倾斜薄煤层及中厚煤层工作面输送煤炭，安装档煤板可用作顺槽运输。 2、特点 （1）本机是用于煤矿井下采煤工作面，沿工作面全长铺设的刮板输送机。其主要特点是：料槽为Σ型，槽间联接为高强度可活动式，牵引链条为矿用高强度圆环链。具有可弯曲性能，适应井下地形起伏铺设弯曲状态下运行。 （2）电机采用矿用输送机专用的隔爆三相交流鼠笼式电机，启动力矩为额定力矩的～倍，适应工作面刮板输送机频繁满载启动的要求。 （3）工作面刮板输送机的用量大、型式多、发展迅速、更新换代快，SGB620/40T 是刮板运输机的典型机型。 （4）物料是沿着刮板链条运行方向，从机头端部抛落卸载，其机头卸载结构简单，安装方便。 二、产品型式及型号说明 1、型式：本机属边双链刮板输送机。 2、SGB620/40T型号含义说明： S—表示输送机 G—表示刮板 B—表示边双链型 620—表示中部槽外宽宽度（mm） 40—电动机功率（kw） T—表示设计修改序号 三、结构组成与工作原理 1、总体结构：本产品主要由传动部、推移梁、过渡槽、中部槽、刮板链、机尾等部件组成。 2、主要部件结构及工作原理 传动部主要由电动机、减速器、链轮、机头架、舌板、盲轴、紧链器等部件组成，联结罩将电动机、液力偶合器、减速器连成一个整体，动力通过减速器传递至链
轮，链轮带动刮板链构成封闭式无极传动链，从而起到运输煤炭的作用。 2.1.1减速器 减速器由一对圆弧伞齿轮、一对斜齿轮、一对直齿轮组成三级减速器，总减速比为。第一、二、三轴的轴承为单列圆锥滚子轴承，第四轴为双列向心球面滚子轴承。 组装时，螺旋伞齿轮的轴向位置要进行适当调整，以保证啮合侧隙和接触斑点。轴圆弧伞齿轮的轴向位移通过调整螺母调整，大圆弧伞齿轮通过调整垫，调整轴向位置。调整好的啮合侧隙不小于0.17毫米，接触斑点沿齿长和齿高方向不小于50％。减速器的第一对圆弧伞齿轮形为格里森制。 减速器内注入150号工业齿轮油，注入量为减速器水平位置时浸入大圆弧伞齿轮的1/3，以保证润滑。 2.1.2链轮 链轮与半滚筒组装成一体，为刮板链传递动力。 2.1.3机头架 机头架由侧板、中板、底板等零件组焊而成，其侧面分别用以固定减速器和盲轴总成，尾端与过渡槽连接。 2.1.4盲轴 盲轴由轴承座、盲轴等零件组成，其主要作用是支撑链轮。 2.1.5紧链器 紧链器主要由偏心轮、外壳、闸带和制动轮组成，通过闸带抱紧制动轮来实现机器的制动，并与紧链挂钩配合，完成输送机的紧链。 紧链时，把两条紧链钩的一端分别插在机头架左右侧板的圆孔内，另一端插在刮板链条的立环中，开反车，将松弛的链条传到机头，在停车瞬间立即抱紧制动轮，制动后可将多余链子取掉并接好，取下紧链挂钩，然后将偏心轮搬到松的位置，使闸带和制动轮脱开即可正常运转，链子的张紧程度，以运转时在机头链轮下方稍有下垂为宜。 过渡槽 主要由两个“∑”型槽帮钢和中板焊成，是机头和中部槽的过渡连接装置。中部槽 中部槽由两个“Σ”型槽帮和中板焊成，侧面可装挡板。槽体可供采煤机导向。相邻两中部槽中板互相搭接。在水平面内允许偏转4°，在垂直平面内允许偏转3°。 刮板链及调节链 2.4.1刮板链
Guide operators to deal with the process of things, and require them to be familiar with the details of safety technology and be able to complete things after special training.刮板输送机液压紧链器安全技术操作规程正式版
刮板输送机液压紧链器安全技术操作 规程正式版 下载提示：此操作规程资料适用于指导操作人员处理某件事情的流程和主要的行动方向，并要求参加 施工的人员，熟知本工种的安全技术细节和经过专门训练，合格的情况下完成列表中的每个操作事 项。文档可以直接使用，也可根据实际需要修订后使用。 一、使用范围 第一条本规程适用于综采工作面刮板输送机紧链作业。 二、上岗条件 第二条三机工必须经过专门培训，熟知4JLC液压紧链器技术参数、设备性能和操作注意事项，掌握一般性的检修和故障处理能力。 三、操作前的准备 第三条本作业使用4JLC液压紧链器技术参数为：紧链速度1.2m/min；紧链时间3-5min（意见不超过8分钟）；紧链器额
定输出力矩为4860N.m，额定输出转速为25.098r/min；液压马达公称排量 468ml/r，系统流量100ml/min，工作压力11MPa（最大工作压力不超过20MPa）；制动器制动压力2.0±0.3MPa；系统最大供液压力30MPa（超过此压力需减压）。 第四条将阻链器、液控阀组、连接管路等运输至作业地点。 第五条仔细检查液控阀组上压力表是否有损坏，各操作手柄是否有损坏，各接口是否有堵塞现象。如有以上情况，需更换、处理完毕后方可继续使用。 第六条按液压管路图将液压管路连接到液控阀组上，将液控阀组上A口、B 口、X口与液压马达进回液、液控制动器相

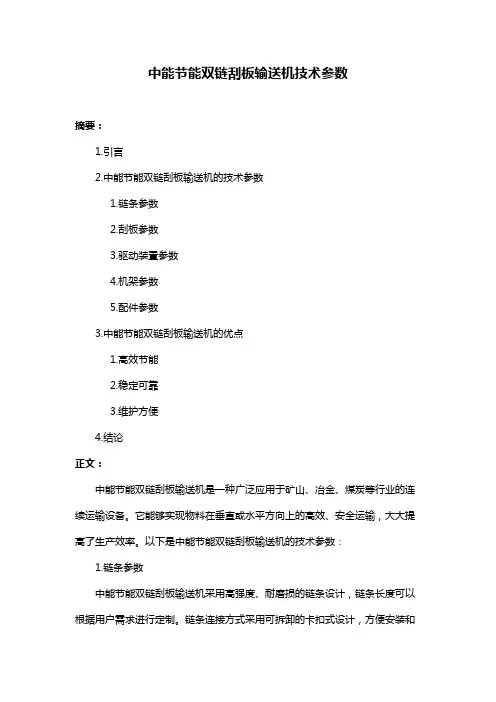

一、概述 注意:在使用该产品之前，请认真阅读本说明书。该产品为隔爆型产品，执行产品标准为MT/T105-2006《刮板输送机通用技术条件》。 中双链刮板输送机，适用于煤矿井下缓倾斜、中厚煤层综采工作面。其具有高强度、高寿命、高可靠性的特点，是高产、高效综合机械化采煤理想的工作面运输设备。 该机型中部槽采用优质合金钢铸造挡板、铲板槽帮与高强度耐磨中板组焊而成的整体结构，提高了强度，增加了可靠性，减少了维护量。与相应的采煤机、液压支架、转载机及电控装置配套，实现回采工作面的落煤、装煤、运煤、推溜和顶板支护等综合机械化采煤。 中双链刮板输送机型号及含义： 产品型号按MT/T15-2002《矿用刮板输送机型式与参数》的规定进行编制，其产品型号代号含义如下： SGZ/ 示例1：中部槽外宽宽度为764mm ，电动机功率为400kW ，中双链型刮板输 送机的产品型号：SGZ764/400。 示例2：中部槽外宽宽度为764mm ，电动机功率为320kW 、设计修改序号为D ，中双链型刮板输送机的产品型号：SGZ764/320D 。 二、技术特性 1、主要技术参数 产品的主要技术参数，参见下表 : 设计修改序号； 电动机功率，kW; 中部槽外宽宽度，mm ； 中双链型； 刮板型； 输送机。
2、使用环境条件 a）环境空气温度为-10℃～+40℃； b）允许有一定的煤粉层、瓦斯及淋水存在。 3、工作条件 a）输送的物料为散装不规则形状的原煤和矸石及其他物料； b）井下空气成分，应符合《煤矿安全规程》（2009年版）中第100条规定。
三、工作原理与结构特征 1、工作原理 刮板输送机采用电动机拖动，电动机经减速器减速，并将动力传递给链轮，由链轮带动刮板链由机尾到机头进行连续不断的运动。 刮板链装在机身的溜槽内，煤炭（或物料）进入机尾的溜槽后，刮板链在溜槽内行走，刮板链中的刮板将溜槽内的煤炭(或物料)带走，从而实现煤炭（或物料）的输送作业。 注意：刮板输送机在正常的输送作业时，刮板链的运动方向应是从机尾到机头，不得进行反向运转。 图１整机总图 2、主要零部件的结构及特点 2.1机头传动部 机头传动部由动力部和机头两部分组成。以机头为基础，在机头的左侧或右侧将减速器、制动器、联轴器、电动机组成的动力部联结为一体。动力传动的途径是电动机的扭矩经联轴器到减速器输入轴， １.机头架２.舌板组件 3.链轮组件 4.减速器 5.连接罩 6.电机 7.连接垫架 图２机头传动部
4.1刮板输送机输送能力的计算 4.1.1工作面刮板输送机的输送生产能力计算 刮板输送机输送能力Q 按下式计算： Q =3600Av ρ （4-1） 式中 Q ——刮板输送机输送量（t/h ）； A ——溜槽上物料装载断面（m 2）； v ——刮板链条速度（m/s ）； ρ——物料堆积密度（t/m 3）。 4.1.2溜槽上物料断面积A 计算 图4-1 溜槽中货载最大断面积 溜槽上物料断面积A ： 4 )(212 11200321D h b b b C h b A A A A e π-?-++=-+= （4-2） 式中 A 1、A 2——单侧挡板溜槽上物料断面各部分的面积（m 2）； A 3——导向管断面面积（m 2 ）； b ——溜槽宽度（m ）； h 0——溜槽槽口高度（m ）； b 0——溜槽槽口宽度（m ）； h 1——刮板输送机工作时档煤净高（m ）；
α——物料的动堆积角，取α=20?； m 3.020tan )085.02.073.0(tan )(121=??-+=?-+=αb b b h b 1——溜槽上框架宽度（m ）； b 2——溜槽距挡板的距离（m ）； D ——导向管直径（m ）； C e ——装载系数。 )(m 159.0 4 07.014.33.0)085.02.073.0(9.021087.056.022 =?-?-+??+?=A Q =3600×0.159×1.04×0.9=535(t/h) 4.1.3刮板输送机上的物料断面面积的计算 当给定工作面刮板输送机的生产能力，验算溜槽最大物料断面面积A'： 159.0119.09 .004.13600400 3600=<=??== 'A v Q A e ρ(m 2) 所设计的刮板输送机中部槽尺寸满足生产能力要求。 4.2刮板输送机水平弯曲段几何参数的计算 工作面刮板输送机，随着采煤机的移动，需要整体逐段向煤壁推移，使工作 面刮板输送机呈蛇形弯曲状态。如图4-2所示。 图4-2 刮板输送机水平弯曲段示意图 4.2.1弯曲段曲率半径R 的计算 弯曲段曲率半径R ： sin 2a l R '= （4-3）
目录 一、概述-------------------------------------------------------------------------2 二、技术参数-------------------------------------------------------------------2 三、人员和设备安全提示----------------------------------------------------3 四、输送机的组成及传动系统----------------------------------------------5 五、输送机主要零部件及结构特点----------------------------------------6 六、操作与维修基础---------------------------------------------------------11 七、运输机的安装和调试---------------------------------------------------15 八、输送机的维护与检查---------------------------------------------------19 九、润滑------------------------------------------------------------------------23 十、储藏------------------------------------------------------------------------24 十一、附图部分---------------------------------------------------------------25
刮板输送机、转载机、破碎机操作规程 一、一般规定：1、三机操作工、维修工必须经过培训合格后，持证上岗。2、破碎机、转载机、刮板机所设各种电器、机械、液力保护装置及闭锁必须使用，且动作要安全可靠，不准封掉。3、严禁用刮板机、转载机运送超重、超长、超宽、超高的设备、物料。4、不论采用集中控制，还是非集中控制，三机的启动程序必须遵守下列顺序。即：皮带机、破碎机、转载机、工作面运输机，它们各自的启动时间应有一定的间隔，停机顺序与此相反。三机操作工必须按本规程规定经常检查设备的运行状态，发现异常状态必须及时停机处理，不准设备带病运转。任何情况下，任何人不得横跨、乘坐运行中的运输机。运输机工作时，不准去掉保护罩。保护罩去掉后，不准开启运输机，但检查、试验运输机除外，这时要有严格的监督措施。测试运输机时，要格外小心，避免有人直接站在卸载返回端链轮的后面，因为这时刮板机也可能把煤和矸石带去，同时也保证了一个较宽松的场所，并使手、眼远离危险区域。运输机在运行时，卸载返回端护罩后面的区域应保持清洁。如果有异常载荷出现，就可能在这个区域内对人员造成伤害，。更换链轮后，要等到拔链器和盖板全部复位后才可开启运输机。运输机检查口盖板丢失或未放好时，不准运行工作面运输机和转载机。保证所有的螺栓和紧固件都要紧固齐全。在任何情况下，都不准同时使用主电机和阻链器，而只能用慢速紧链器或用可以张紧的机尾架。需要在运输机或转载机上进行任何作业时，等，要保证切断电源，保证所有电器联锁装置工作正常。使用紧链器时，要保证使主要电气联锁装置切断电源，只能使用许可的阻链器，不能用楔块。当拆卸更换液压元件时，要保证把压力释放掉。所有传动装置要保持清洁，其上下不能有煤和矸石的堆积，要防止齿轮箱过热，因为过热是降低轴承和齿轮寿命的主要因素。液力偶合器必须按规定注难燃液，易熔塞熔化后应立即排除故障更换合格易熔塞，不得用其它物品代替。刮板输送机上必需安设能发出停止或开动的信号装置，发出信号点的间距，不得超过12米。输送机运转时，站在输送机采空区侧的人不要倾靠输送机挡煤板，不得将肢体伸向工作面一侧。在液压系统中的泵运转时，不得拆卸液压零部
4.1刮板输送机输送能力的计算 4.1.1工作面刮板输送机的输送生产能力计算 刮板输送机输送能力Q 按下式计算： Q =3600Av ρ （4-1） 式中 Q ——刮板输送机输送量（t/h ）； A ——溜槽上物料装载断面（m 2）； v ——刮板链条速度（m/s ）； ρ——物料堆积密度（t/m 3）。 4.1.2溜槽上物料断面积A 计算 图4-1 溜槽中货载最大断面积 溜槽上物料断面积A ： 4 )(212 11200321D h b b b C h b A A A A e π-?-++=-+= （4-2） 式中 A 1、A 2——单侧挡板溜槽上物料断面各部分的面积（m 2）； A 3——导向管断面面积（m 2）； b ——溜槽宽度（m ）； h 0——溜槽槽口高度（m ）； b 0——溜槽槽口宽度（m ）； h 1——刮板输送机工作时档煤净高（m ）； α——物料的动堆积角，取α=20?； m 3.020tan )085.02.073.0(tan )(121=??-+=?-+=αb b b h b 1——溜槽上框架宽度（m ）； b 2——溜槽距挡板的距离（m ）； D ——导向管直径（m ）；
C e ——装载系数。 )(m 159.0 4 07.014.33.0)085.02.073.0(9.021087.056.022 =?-?-+??+?=A Q =3600×0.159×1.04×0.9=535(t/h) 4.1.3刮板输送机上的物料断面面积的计算 当给定工作面刮板输送机的生产能力，验算溜槽最大物料断面面积A'： 159.0119.09 .004.13600400 3600=<=??== 'A v Q A e ρ(m 2) 所设计的刮板输送机中部槽尺寸满足生产能力要求。 4.2刮板输送机水平弯曲段几何参数的计算 工作面刮板输送机，随着采煤机的移动，需要整体逐段向煤壁推移，使工作面刮板输送机呈蛇形弯曲状态。如图4-2所示。 图4-2 刮板输送机水平弯曲段示意图 4.2.1弯曲段曲率半径R 的计算 弯曲段曲率半径R ： 2 sin 2a l R '= （4-3） 式中 R ——弯曲段曲率半径（m ）； α'——相邻溜槽间的偏转角度（?）； l 0——每节溜槽长度（m ）。 65.282 3sin 25.1=? ?= R (m)
操作规程编号：LX-FS-A60426 刮板输送机液压紧链器安全技术操 作规程标准范本 In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall Behavior Can Reach The Specified Standards 编写：_________________________ 审批：_________________________ 时间：________年_____月_____日 A4打印/ 新修订/ 完整/ 内容可编辑
刮板输送机液压紧链器安全技术操 作规程标准范本 使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。资料内容可按真实状况进行条款调整，套用时请仔细阅读。 一、使用范围 第一条本规程适用于综采工作面刮板输送机紧链作业。 二、上岗条件 第二条三机工必须经过专门培训，熟知4JLC 液压紧链器技术参数、设备性能和操作注意事项，掌握一般性的检修和故障处理能力。 三、操作前的准备 第三条本作业使用4JLC液压紧链器技术参数为：紧链速度1.2m/min；紧链时间3-5min（意见
不超过8分钟）；紧链器额定输出力矩为 4860N.m，额定输出转速为25.098r/min；液压马达公称排量468ml/r，系统流量100ml/min，工作压力11MPa（最大工作压力不超过20MPa）；制动器制动压力2.0±0.3MPa；系统最大供液压力 30MPa（超过此压力需减压）。 第四条将阻链器、液控阀组、连接管路等运输至作业地点。 第五条仔细检查液控阀组上压力表是否有损坏，各操作手柄是否有损坏，各接口是否有堵塞现象。如有以上情况，需更换、处理完毕后方可继续使用。 第六条按液压管路图将液压管路连接到液控阀组上，将液控阀组上A口、B口、X口与液压马达进回液、液控制动器相连接，将液控阀组上所有旋转手

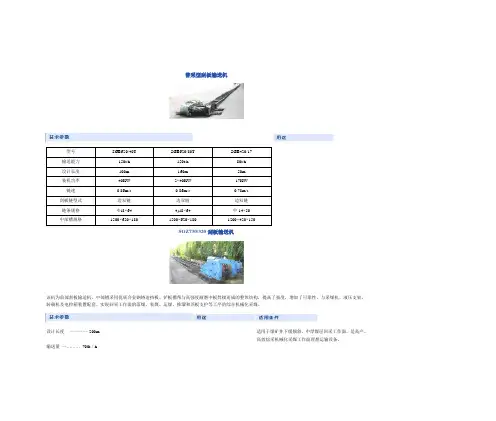

SGB 620/40T型矿用刮板输送机 1 适用条件 SGB 620/40T型矿用刮板输送机适用于炮采工作面和中间巷道运煤。 2 型式、基本参数及技术特性： 2.1 本机属边双链式可弯曲刮板输送机 2.2 型号含义说明： 推荐机型 电动机功率 中部槽宽度 边双链 刮板式 输送机 2.3 技术特征： 2.3.1输送量(t／h) (150) 2.3.2链速(m／s)………………………………………………0.86 2.3.3 电动机： 型号.........................................................D S B一40 功率(K W) (40) 电压(V)......................................................660／380 转速(r／m i n) (1470) 2.3.4 液力偶合器 型号……………………………………………Y L一400型
额定功率(k w) (40) 工作液体...............................................................水注水量(L) (9) 2.3.5 减速器： 型号……………………………………………………JS40型速比………………………………………………………24.564 2.3.6 刮板链： 型式...................................................双边圆环链规格...............................................................18×64 每条链破断负荷（k N） (350) 链中心距（m m） (500) 刮板间距（m m） (1024) 每米质量(k g)………………………………………………18.8 2.3.7 中部槽： 长×宽×高（m m）.................................1500×620×180 水平弯曲(°) (3) 垂直弯曲(°) (3) 2.3.8紧链方式……………………………………………摩擦制动 2.3.9机器总重量(t)………………………………………………17.6 3 输送机的组成 3.1 输送机的组成 SGB 620/40型矿用刮板输送机是专为中间巷道运输而设计的。该机主要
刮板输送机液压紧链器安全技术操作规程 一、使用范围 第一条本规程适用于综采工作面刮板输送机紧链作业。 二、上岗条件 第二条三机工必须经过专门培训，熟知4JLC液压紧链器技术参数、设备性能和操作注意事项，掌握一般性的检修和故障处理能力。 三、操作前的准备 第三条本作业使用4JLC液压紧链器技术参数为：紧链速度1.2m/min；紧链时间3-5min（意见不超过8分钟）；紧链器额定输出力矩为4860N.m，额定输出转速为25.098r/min；液压马达公称排量468ml/r，系统流量100ml/min，工作压力11MPa（最大工作压力不超过20MPa）；制动器制动压力2.0±0.3MPa；系统最大供液压力30MPa （超过此压力需减压）。 第四条将阻链器、液控阀组、连接管路等运输至作业地点。 第五条仔细检查液控阀组上压力表是否有损坏，各操作手柄是否有损坏，各接口是否有堵塞现象。如有以上情况，需更换、处理完毕后方可继续使用。 第六条按液压管路图将液压管路连接到液控阀组上，将液控阀组上A口、B口、X口与液压马达进回液、液控制动器相连接，将液控阀组上所有旋转手柄完全打开。 第七条仔细检查管路的连接是否正确，是否可靠，所使用的U型
卡是否与管路型号相配套，是否存在串、漏液现象。如有以上现象需及时进行处理，处理完毕后再次进行检查，完好后方可继续作业。 第八条所使用的所有供液管路耐压等级不得低于40MPa。 四、正常操作 第九条将刮板输送机电源切断并闭锁，清理干净电机、减速箱周围影响操作的杂物，将阻链器运输至作业位置。 第十条将阻链器的卡爪插入溜槽限位孔内，保证阻链器抓紧装置安装可靠、安装方向正确，防止在使用过程中阻链器脱钩。 第十一条放置阻链器时保证与链条平直。 第十二条将各部位管路安装到位，并检查液控阀组是否完好，不完好不得使用。 第十三条将紧链器离合手把安全销取下，拔起挡销，向“合”方向转动手柄至挡销自动弹入紧链器箱体上对应的销槽内，使液压马达齿轮与减速器输入轴制动齿轮啮合，上好保护销。如果离合器不能啮合，可前、后操作方向控制手柄使其相互啮合。 第十四条三机工检查紧链器各部位完好情况，待一切完好后联系泵站司机开始送压。 第十五条向液控阀组供液，操作控制阀手柄至相应位置，确认液压马达正反转，确认正转方向后开始紧链。 第十六条操作控制阀手柄，控制马达转动，刮板链缓慢移动。在此期间注意观察压力表读数，发现压力超过最大工作压力时要立即停
