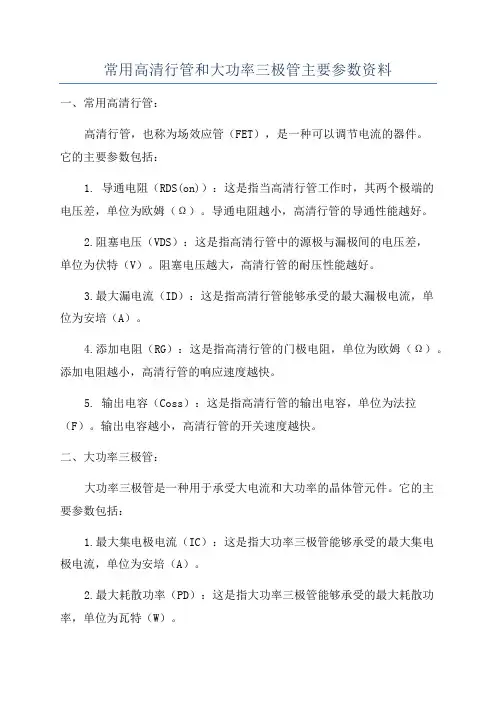

常用高清行管和大功率三极管主要参数表
2010-03-02 10:33:54 阅读78 评论0 字号：大中小
高清彩电行管损坏的原因及代换
现在，大屏幕彩色电视大都是数字高清，原来50Hz的场扫描频率接近人眼感知频闪的临界点，所以高清电视都是提高扫描频率来提高图像的清晰度，即将场扫描提高到100Hz或是60Hz逐行，这样就会使行扫描的频率提高一倍，自然行输出管的开关速度和功耗都会随之增加，普通的行输出管已经不能胜任，要采用性能更好的大功率三极管。目前采用的行管有：C5144、C5244、J6920、C5858、C5905等，这些行输出管的耐压都在1500V以上，电流多大于20A，但是由于其功耗比较大，损坏率还是比较高。归纳起来，其损坏的原因一般有以下六种。
1. 行激励不足
如果行激励不足，行管不能迅速截止与饱和，导致行管内阻变大，将造成行输出电路的功耗增加，引起行输出管发烫，一旦超过行管功耗的极限值，便会使行管烧坏。
在海信高清电视中，行振荡方波信号是由数字变频解码板输出，经过一对三极管2SC1815、2SA1015放大后，送到行激励管的基极。这两个三极管工作在大电流开关状态，故障率相对较高，损坏后就会造成行激励不足，损坏行输出管，对比可以用示波器测量行管基极的波形来确定。另外，行管基极的限流电阻阻值一般为0.1Ω，与行管的发射极串联，再与行激励变压器并联，若是阻值增大有可能用普通万用表测不出来。我们曾经修过多例次电阻增值到2Ω以上而导致开机几分钟后行管损坏的故障，且损坏行管的比例较大。
2. 行逆程电压过高
在行逆程期间，偏转线圈会对逆程电容充电，逆程电容容量大小决定充电的时间。容量越小，充电时间越短，充电电压越高，因而会产生很高的反峰脉冲电压。所以，当行一旦超过行管的耐压值，就会出现屡烧行管的结果。我们在测量逆程电容时，一般是测量电容的直流参数，而一些ESR等交流参数无法测量，所以最好是代换较可靠。
3. 行偏转线圈或行输出变压器局部短路造成行负责过重
常见场输出集成电路击穿导致行偏转线圈或行输出变压器绝缘性能下降，产生局部短路、行输出逆程电容漏电等。如果保护电路性能不完善，则会引起行管过流损坏。海信高清电视由于电源保护措施比较完善，所以这种情况不多见，表现出来的现象是行一开机就停。
4. 电源电压升高
电源电压升高会导致行逆程电压升高。现在的高清电视电源一般都是模块化的，电源设计比较合理，保护功能全，不像以前的老式电源电路，电源电压升高造成击穿行管的故障相对比较少。
5. 行管的型号和参数不对
这种情况在专业的厂家售后一般不会出现，但是作为个体维修或是业余维修就可能遇到。高清电视行管的功率大、频率高，最好用同型号行管代换。有的行管发射结没有并联电阻，如果采用普通行管，发射结并联电阻的阻值比较小，会造成基极驱动电流小，激励不足，行电流过大（正常高清行电流在500mA~600mA）而再次损坏。更换行管后测量行电流，如果原行推动变压器次级并联有缓冲电阻的，可将电阻阻值增大，甚至拿掉；如果行管发射极串联有负反馈电阻或是基极有限流电阻的，可减小该电阻阻值，再次测量行电流，如果行电流减小就适当改变这两个电阻的阻值。
6. 其他
像阻尼二极管开路、高压打火、显像管内部跳火、行信号反馈电路有故障、更换后的行管
质量差等，也会造成行管再次击穿。
高清行管（变频管）不带阻尼
高清行管参数
C5144 1700V 20A 200W 25寸高清彩电
C5244 1600V 30A 200W 53寸背投彩电
J6950 1700V 20A 60W 25寸高清彩电
C3998 1500V 25A 250W 43寸背投彩电C5857 1700V 21A 75W 29寸高清彩电
C5858 1700V 22A 200W 34寸高清彩电
C5859 1700V 23A 210W 43寸背投彩电
大功率三极管主要参数表
型号功率(W) 反压(V) 电流(A) 功能
BU208A 50 1500 5 电源开关管
BU508A 75 1500 8 电源开关管
BU2508AF 45 1500 8 行管
*BU2508DF 125 1500 8 行管
*BU2508D 125 1500 8 行管
BU2520AF 45 1500 10 行管
BU2520AX 45 1500 10 行管
*BU2520DF 125 1500 10 行管
BU2522AF 45 1500 10 行管
*BU2522DF 80 1500 10 行管
*BU2525DF 45 800 12 行管
BUH515D 60 1500 8 行管
C1520 10 250 0.2 视放
C1566 1.2 250 0.1 视放
C1573 0.6 250 0.07 视放
C1875 50 1500 3.5 电源开关管C3153 100 900 6 电源开关管C3026 50 1700 5 行管
C3457 50 1100 3 电源开关管C3459 90 1100 4.5 电源开关管C3460 100 1100 6 电源开关管C3461 140 1100 8 行管
*C3683 50 1500 5 行管
C3686 50 1400 8 行管
C3687 150 1500 8 行管
C3481 120 1500 5 电源开关管C3688 150 1500 10 行管
*C3842 120 1500 6 行管
*C3883 50 1500 5 行管
C3885 50 1400 7 行管
C3886 50 1400 8 行管
C3887 80 1400 7 行管
C3888 80 1400 80 行管
*C3891 50 1400 6 行管*C3892 50 1400 7 行管*C3893 50 1400 8 行管C3895 60W 1400V 7A 行管C3896 70 1400 8 行管*C3897 180 1500 12 行管C3897 250 1500 25 行管C3998 250 1500 25 行管*C4122 60 1500 6 行管*C4123 60 1500 7 行管*C4124 70 1500 8 行管*C4125 70 1500 10 行管C4237 150 800 10 行管*C4269 60 1500 7 行管*C4293 50 1500 5 行管*C4294 50 1500 6 行管*C4589 50 1500 10 行管*C4742 50 1500 6 行管*C4744 50 1500 6 行管C4747 50 1500 10 行管*C4769 60 1500 7 行管
C4770 60 1500 7 行管
C5088 45 1500 8 行管
C5129 50 1500 6 行管
C5144 200 1700 20 行管
C5148 50 1500 8 行管
C5250 50 1500 8 行管
C5297 60 1500 8 行管
C5299 60 1400 8 行管
C5339 50 1500 7 行管
C5418 120 1500 6 行管
*D1396 50 1500 2 行管
*D1398 50 1500 5 行管
D1402 120 1500 5 电源开关管D1403 120 1500 6 电源开关管*D1426 80 1500 3.5 行管
*D1427 80 1500 5 行管
*D1428 80 1500 6 行管
D1433 80 1500 7 行管
D1434 80 1500 5 行管
*D1455 50 1500 5 行管
*D1554 40 1500 3.5 行管
D1555 50 1500 5 电源开关管*D1878 60 1500 6 行管
*D1879 60W 1500V 5A 行管
*D1880 70 1500 8 行管
*D1881 70 1500 10 行管
D1886 70 1500 8 行管
D1887 70 1500 10 行管
*D2125 50 1500 5 行管
*D870 50 1500 5 行管
功率Pcm/W 反压BVCBO 电流ICM/A （*带阻尼）进口与国产显示器常用三极管代换表
型号可代用型号
2SA562 CG673B、2SB689 预视放
2SA670 2SA1069、2SB513 电源调整管
2SA673 2SA719、2SA697 帧激励
2SA715 3CF3A、2SB529 场输出管
2SA778A 3CG21C、CG75-1AB 开关电源误差放大2SA778AK C3CG21G、CG75-1A 开关电源误差放大2SA844D 3CG21C、CG75-1AB 视放
2SA844E 3CG21G 视放
2SA940 CD568B 场输出管
2SA6395 2SA778、2SA858 行激励管
2SB337 B337 电源调整管
2SB407 3L780 电源调整管
2SB548 3CF3B、2SA794 场输出管
2SB566AK CD77-1A、3CF5A 电源调整管
2SB556K CD77-1A、3CF5B 电源调整
2SB621 3CG23B、2SB1035 电源推动管2SC458 3DG4A、2SC664 行振荡2SC536 3DG4A、2SC2320 电源推动管
2SC562 G6738、B689 预视放
2SC633 3DG6B、2SC1684 行振荡管
2SC634 3DG12B 行振荡管
2SC643A D2027、2SD818 行输出管
2SC680A 3DD205B、2SC1025 场输出
2SC681 3DD102B、2SC901 行输出
2SC734 3DX200B、2SC2274 行振荡管
2SC828 3DG56B、2SC3330 电源误差放大管2SC935 3DD102D、2SD320 电源调整管
2SC8937 D2027、2SD818 行输出管
2SC1034 2SD818、2SD299 行输出管
2SC1162 FA433A、2SC2068 场输出枕形校正2SC1172 D2027、2SD820 行输出管
2SC1209 3DG12A、2SD734 电源误差放大管2SC1213 3DG130A、2SC2120 电源误差放大管2SC1213A 3DG12B、2SC1247A 电源误差放大2SC1214 3DA151A、2SC2002 枕形校正2SC1308 D209、2SD820 行输出管
2SC1318 3DG12A、2SC2274 行激励管
2SC1364 3DX2038、2SC2320 行激励管
2SC1505 DA1722B、2SC1757 行视放
2SC1507 DA1722B、2SC1756、2SC1757 行激励管2SC1364 3DX2038、C23020 行激励管
2SC1520 DA1722B、2SC2068 预视放
2SC1566 3DA151D、2SC1514 视放
2SC1573 3DA87C、2SC1762 视放2SC1672 3DD102B、2SC2433 电源调整管
2SC1685 3DD180、2SC1570 脉冲开关
2SC1819 3DA151D、2SC2425 视放
2SC1890A 3DA878、2SC2363 视放
2SC1905 3DA151D、2SD1163 视放
2SC1942 D209、2SD1401 行输出管
2SC2233 3DD12B、2SC2373 行输出
2SD201 3DD102A、2SD125A 电源调整管
2SD226 3DD207、2SD315 电源调整管
2SD299 D2027、2SC1308 行输出管
2SD350 D2027、2SD348 行输出管
2SD380 D209、2SD348 行输出管
2SD869 2SD993、2SD898B 行输出管
C3150 C3151、C3152 开关管
BU508A BU508D、C3893、C3895、C3897 开关管
彩显中易损场效应管主要参数表
型号功率Pcm/W 最大电流IDM/A D-S极间耐压2SK534 100W 5A 800V
2SK538 100 3 900
2SK557 100 12 500
2SK560 100 15 500
2SK566 78 3 800
2SK644 125 10 500
2SK719 120 5 900
2SK725 125 15 500
2SK727 125 5 900
2SK774 120 18 500
2SK785 150 20 500
2SK787 150 8 900
2SK788 150 13 500
2SK790 150 15 500
2SK872 150 6 900
2SK955 150 9 800
2SK956 150 9 800
2SK962 150 8 900
2SK1019 300 30 500
2SK1020 300 30 500
2SK1045 150 5 900
2SK1082 125 6 800 2SK1117 100 6 600 2SK1118 45 6 600 2SK1119 100 4 1000 2SK1120 150 8 1000 2SK1171 240 5 1400 2SK1198 75 3 800 2SK1249 130 15 500 2SK1250 150 20 500 2SK1271 240 15 1400 2SK1280 150 18 500 2SK1281 120 4 700 2SK1341 100 5 900 2SK1342 100 8 900 2SK1356 40 3 900 2SK1357 125 5 900 2SK1358 150 9 900 2SK1451 120 5 900 2SK1498 120 20 500 2SK1500 160 25 500 2SK1502 120 7 900 2SK1507 50 6 600
2SK1531 150 15 500 2SK1537 100 5 900 2SK1539 150 10 900 2SK1563 150 12 500 2SK1649 100 6 900 2SK1794 150 6 900 2SK2038 125 6 900
2N7000 0.4 0.2 60
BUZ385 125 6 500 GH30N60 180 30 600 GH30N100 250 30 1000 GH40N60 200 40 600
H1245 120 12 450
H13N50 150 13 500
IBF834 100 3 500
IPF440 125 8 500
IRT450 150 13 500
IRF350 150 13 500
IRF360 300 25 400
IRF440 125 8 500
IRF451 150 13 450
IRF460 300 21 500
IRF620 40 5 200 IRF630 75 9 200 IRF634 75 8.1 250 IRF640 125 18 200 IRF730 75 5.5 400 IRF740 125 10 400 IRF820 50 2.5 500 IRF830 75 4.5 500 IRF834 100 5 500 IRF840 125 8 500 IRF841 125 8 450 IRF842 125 7 500 IRF9610 20 1 200 IRF9630 75 6.5 200 IRF9640 125 11 200 IRF450 150 13 500 IRFD113 1 0.8 80 IRFD123 1 1.1 80 FIRP150 180 41 100 IRFP151 180 19 60 IRFP240 150 31 200 IRFP250 180 31 200 IRFP251 180 33 150
IRFP350 180 16 400
IRFP351 180 16 350
IRFP360 250 23 400
IRFP450 180 14 500
IRFP452 180 12 500
IRFP460 250 20 500
IRFBC40 125 6.2 600
IRF4P51 180 14 450 IXGH10N100 100 10 1000 IXGH15N100 150 150 1000 IXGH20N60 150 20 600 IXTH50N30 150 50 300 IXTH50X20 250 50 200 IXTH67N10 200 67 100 LXTH24N50 250 24 500 LXTH30N20 180 30 200 LXTH30N30 180 30 300 LXTH30N50 300 30 500 LXTH40N30 250 40 300 LXTH50N10 150 50 100 LXTH50N20 150 50 200 LXTH67N70 200 67 100
MTH8N50 120 8 500 MTM6N80 120 6 800 METH10N50 120 10 500 MTH12N50 120 12 500 MTH14N50 150 14 500 MTH20N20 120 20 200 MTH25N10 150 25 200 MTH30N10 120 30 100 MTH35N15 150 35 150 MTH40N10 150 40 100 MTH8N60 120 8 600 MTM10N20 75 10 200 MTM20N20 125 20 200 MTM25N10 100 25 100 MTM30N10 120 30 100 MTM40N10 150 40 100 MTM6N90 150 6 900 MTM8N50 100 8 500 MTM8N90 150 8 900
MTP3N60 75 3 600 MTP3N100 75 3 1000
MTP4N60 50 4 600
MTP4N80 50 4 800
MTP5P25 75 5 250
MTP5N45 75 5 450
MTP5N50 75 5 500
MTP6N60 125 6 600
MTP6N60E 125 6 600
RFP50N05 132 50 50
RFP50N05L 110 50 50
型号反压(V) 电流(A) 功率(W) β值阻尼D1175 1500 5 100 15 有
D1279 1500 10 50 20 无
D1391 1500 5 80 12 有
D1398 1500 5 50 12 有
D1403 1500 6 120 20 无
D1426 1500 3.5 80 有
D1427 1500 5 80 有
D1428 1500 6 80 12 有
D1429 1500 2.5 80 20 有
D1431 1500 5 80 无
D1432 1500 6 80 20 有
D1433 1500 7 80 20 有
D1439 1500 3 50 有
D1453 1500 3 50 无
D1545 1500 5 50 20 无D1547 1500 7 50 20 无D1554 1500 3.5 40 有D1555 1500 5 50 有D1556 1500 6 50 12 有D1651 1500 5 60 有D1652 1500 6 60 15 有D1710 1500 6 100 20 无D1878 1500 6 50 15 有D1879 1500 6 60 15 有D1880 1500 8 70 有D1881 1500 10 70 有D1884 1500 5 60 无D1885 1500 6 60 无D1887 1500 10 70 12 无D1910 1500 3 40 20 有D1959 1400 10 50 20 无D2125 1500 5 50 12 有D2251 1500 7 60 有D2252 1500 7 60 无D2253 1700 6 50 有D2334 1500 5 80 15 无
型号P/N 参数备注及用途型号P/N 参数
A940 P 150V1.5A25W 4MHz TO-220 D1271 N 150V7A40W C2073 N 150V1.5A25W 4MHz TO-220 D1273A N 100V3A40W
A1304
C3296 150V1.5A20W 4MHz D1275A N 80V2A35W
B647
D667 120V1A0.9W 140MHz D1266 N 80V3A35W
B649
D669 180V1.5A 140MHz D1264A N 200V2A30W
B834
D880 60V3A30W TO-220 D1309 N 150V8A40W
B546
D401 200V2A20W 5MHz D1365 N 800V3A40W
B772
D882 40V3A10W 80MHz D1415 N 100V7A40W
5610
5609 50V0.8A0.625W 100MHz D1499 N 100V5A40W
B1185
D1762 60V3A25W 70MHz D2025 N 100V8A30W
B1186
D1763 120V1.5A20W 50MHz TIP102 N 100V8A80W
TIP42C
TIP41C 100V5A65W >3MHz TOP202 TOP222
TIP127
TIP122 100V5A65W >1000 TOP223 TOP224
封装MJE13003 N 400V1.5A40W
C2335 N 400V7A40W MJE13005 N 400V4A75W
C3148 N 800V3A40W MJE13007 N 400V8A80W
C3309 N 400V2A20W MJE13009 N 400V12A100W
C3310 N 400V5A30W
C4004 N 800V1A30W C388A N 25V0.02A
C3039 N 400V7A50W C458 N 30V0.1A0.2W
C2233 N 200V4A40W C536 N 40V0.1A0.2W
C2373 N 200V7.5A40W C945 N 60V0.1A0.25W
C3852A N 100V3A25W 15MHz >500 C752 N 30V0.1A0.1W
C4834 N 400V8A45W <300/140nS C1047 N 30V0.02A65MHz
C5027 N C1162 N 35V2.5A10W
C5249 N C1213 N 50V0.5A0.4W
D313 N 60V3A30W 8MHz C1360 N 50V0.05A1W
D1138 N C1383 N 30V1A1W
D1071 N 450V6A40W >500 C1473 N 300V0.07A0.75W
参数备注及用途型号参数备注及用途
N 1500/600V3.5A40W 行TOS BUW11A N 1000/450V5A100W 电源AF=50W PHI N 1500/600V5A50W 行TOS BUW12A N 1000/450V10A125W 电源AF=50W PHI N 1500/600V6A50W 行TOS BUW13A N 1000/450V15A175W 电源AF=50W PHI
N 1700/600V6A50W 行TOS BU2508AF N 1500/700V8A50W 电源PHI N 1500/600V3.5A80W 行TOS BU2508DF N 1500/700V8A50W 行PHI N 1500/600V5A80W 行TOS BU2508AX N 1500/700V8A50W 电源PHI N 1500/600V7A80W 电源TOS BU2508DX N 1500/700V8A50W 行PHI N 1500/600V7A80W 行TOS BU2520AF N 1500/800V10A50W 电源PHI N 1500/600V6A80W 行TOS BU2520DF N 1500/800V10A50W 行PHI
N 1500V5A50W 电源/行TOS BU2520AX N 1500/800V10A50W 电源/行PHI N 1500V7A50W 电源/行TOS BU2520DX N 1500/800V10A60W 行PHI
N 1400V10A50W 电源/行TOS BU2522AX N 1500/800V10A60W 电源/行PHI N 1500/600V6A50W 电源TOS BU2523AX N 1500/800V10A60W 电源/行PHI N 1500/600V6A50W 行TOS BU2527AX N 1500/800V12A60W 电源/行PHI N 1500/600V10A50W 电源TOS BU2527DX N 1500/800V12A60W 行PHI N 1500/600V8A50W 电源TOS C4236 N 1200/800V6A100W 电源SHI
N 1500/600V8A50W 行TOS C4237 N 1200/800V10A50W 电源SHI N 1700/600V8A50W 行TOS D1541 N 1500V3A50W 行MAT N 1500/600V7A50W 行TOS C4111 N 1500/700V10A150W 电源MAT
N 1500/600V8A50W 行TOS MN650 N 1500/600V5A80W 电源SAK N 1500/600V10A50W 电源TOS C4058 N 600/450V10A100W 电源SHI N 1500/600V8A50W 电源TOS D2333 N 1500/600V5A80W 行MAT N 1400/600V12A200W 电源TOS D2334 N 1500/600V5A80W 电源MAT N 900/800V5A100W 电源TOS D2335 N 1500/600V7A100W 行MAT
N 1500V8A125W 电源TOS C4706 N 900/600V14A130W 电源SAK N 1500/700V8A60W 电源ST BUH715N N 1500/700V10A60W 电源ST
N 1500/700V8A60W 行ST C3927 N 900/600V10A120W 电源SAK N 1500/700V10A57W 电源ST C3679 N 900/800V5A100W 电源SAK N 1500/700V7A50W 行ST C5287 N 900/550V5A80W 电源SAK 型号P/N 参数备注及用途型号P/N 参数D1959 N 1400/650V10A50W 电源HIT K1507 600V9A50W D2300 N 1500V5A50W 行HIT K1118 600V6A45W
D2445 N 1500/800V6A50W K30A 50VIdss>0.3up<5V C3552 N 1100/800V12A150W 电源SAK IRF9620 200V5A40W
C5386 N 1500/600V8A50W 电源TOS IRF630 200V9A75W
C4119 N 1500/800V15A250W 达林顿+阻尼IRF9630 200V6.5A75W C4745 N 1500/800V6A50W 电源HIT K117 50VIdss>0.6up<10V C4746 N 1500/800V8A50W 电源HIT K118 50VIdss>0.3up<1.5V C5250 N 1500V8A50W 行HIT K304 30VIdss>0.6up<4V C5207A N 1500/800V10A50W 电源HIT K1117 600V6A100W
C4297 N 500/400V12A75W 电源SAK K1119 1000V4A100W C4927 N 1500V8A50W 行HIT K2141 600V+/-6A35W C4589 N 1500/800V10A50W 电源HIT K1995 900V+/-3A35W C4877 N 1500V8A50W 行HIT K1445 450V5A30W KSD5072 N 1500/800V5A60W 行SAM K2056 800V4A40W
KSD5076 N 1500/800V5A60W 行SAM IRFBC30 600V3.6A74W KSC5802 IRFBC40R 600V6.2A125W
KSC5803 N 1500/800V7A50W 行SAM IRFBC60 KSC5386 N 1500/800V7A50W 行SAM IRF530N 100V15A80W
