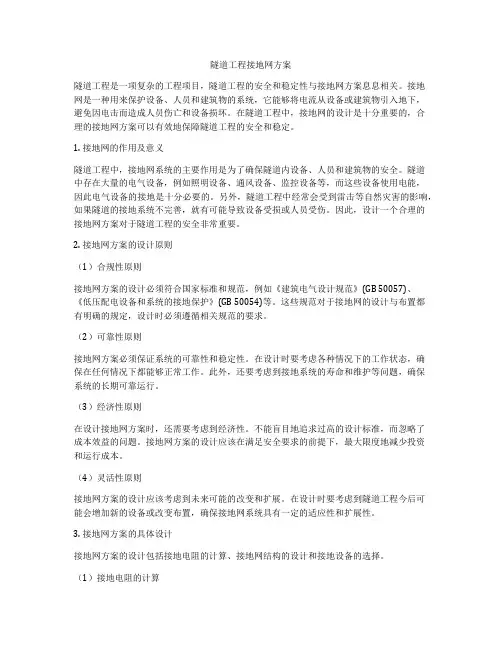

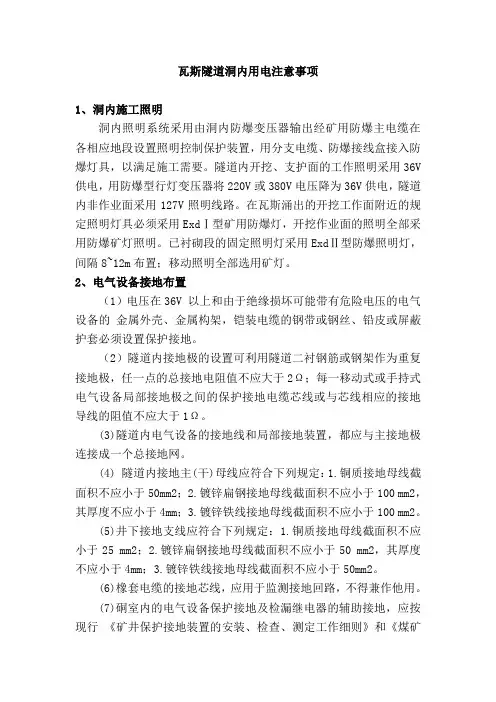

隧道接地要点

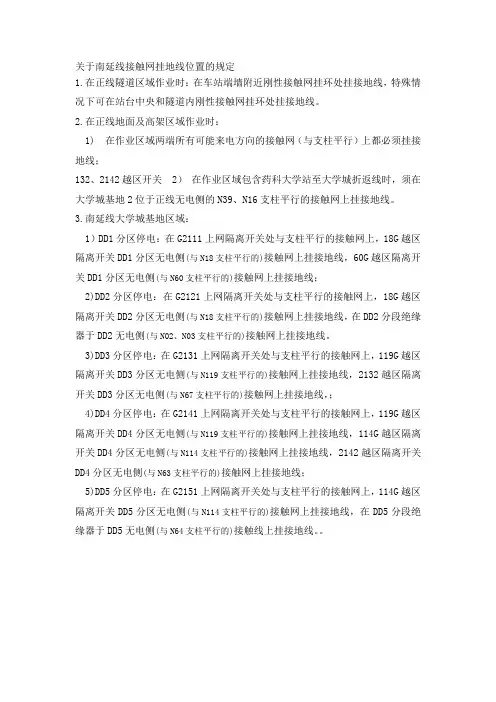

隧道接触网接地技术要求：
1、隧道两侧需设置接触网接地端子，具体位置要求如下：
1）在距入口及出口1m和5m处隧道两侧各设置一处接地端子。
2）隧道入口至出口间每隔500m隧道两侧各设置一处接地端子。
500~1000m长度的隧道，在隧道中间设置一处，小于500m的隧道，只在隧道进、出口设置。
3）距入口及出口1m接地端子设置在轨面高度为10m处，其他接地端子设置在距离轨面高度为7m处。
2、接地电阻及接地极设置要求
1）接地电阻要求不大于10欧姆。
2）每处接地极顺线路方向埋设一根水平接地扁钢，扁钢上每隔5m焊接一根2.5m长垂直接地极，设置根数参照“晋中南洪汤施（Z）隧(变)-参-02”附图，埋深0.6m。
3）水平接地扁钢通过与-60×6预埋接地扁钢连接，再与-40×4预埋扁钢引线连接至接地端子。垂直接地角钢采用L63×5。
4）接地体埋设后回填土应分层夯实。
5）在隧道两侧的侧壁衬砌混凝土内各预埋一根-40×4贯通扁钢，位置为轨面以上3m。贯通扁钢与预埋引线连接。
3、其他设置要求
1）通过-40×4的扁钢作为引线，在接地端子处从隧道壁引出作为接地端子，外露长度15cm，并在末端预留两个φ16的孔。
2）隧道壁内预埋的贯通扁钢须与接地引线及隧道内各种钢筋可靠焊接。
3）接地极的各种金属件均应热浸镀锌（含引线及贯通扁钢），镀锌厚度不小于86μm。连接时采用连续焊缝进行焊接，焊接处应补涂沥青防腐。
4）施工时，应实测接地电阻值，当达不到设计要求时可采用使用降阻剂及增加垂直接地角钢的方法，当采用以上方法后接地电阻值仍不能满足设计要求时及时反馈设计。
5）预埋引线及隧道壁内预埋贯通扁钢尽量置于衬砌断面中间位置。
6）具体布置形式参照附图及“晋中南洪汤施（Z）隧(变)-参-02”。
4.信号接地端子设置
（1）隧道内接地装置均采用桥隧型接地端子，具体参照下图：
（2）从隧道进口2m处开始，在线路右侧的通信信号电缆槽底部，每间隔100m设置一个接地端子，接地端子供隧道接地装置与贯通地线的连接。
（3）从隧道进口27m处开始，在线路左侧的电力信号电缆槽底部，每间隔100m设置一个接地端子，接地端子供隧道接地装置与贯通地线的连接。
（4）从隧道进口27m处开始，在线路左侧的电力信号电缆槽靠线路侧壁上，每间隔50m设置一个接地端子，接地端子供轨旁设备、设施接地。
浅谈高压电缆接地的问题 高压电力电缆的铜屏蔽和钢铠一般都需要接地，两端接地和一端接地有什么区别？制作电缆终端头时，钢铠和铜屏蔽层能否焊接在一块？制作电缆中间头时，钢铠和铜屏蔽层能否焊接在一块？35KV高压电缆多为单芯电缆，单芯电缆在通电运行时，在屏蔽层会形成感应电压，如果两端的屏蔽同时接地，在屏蔽层与大地之间形成回路，会产生感应电流，这样电缆屏蔽层会发热，损耗大量的电能，影响线路的正常运行，为了避免这种现象的发生，通常采用一端接地的方式，当线路很长时还可以采用中点接地和交叉互联等方式。 在制作电缆头时，将钢铠和铜屏蔽层分开焊接接地，是为了便于检测电缆内护层的好坏，在检测电缆护层时，钢铠与铜屏蔽间通上电压，如果能承受一定的电压就证明内护层是完好无损。如果没有这方面的要求，用不着检测电缆内护层，也可以将钢铠与铜屏蔽层连在一起接地（我们提倡分开引出后接地）。 为什么高压单芯交联聚乙烯绝缘电力电缆要采用特殊的接地方式？ 电力安全规程规定：35kV 及以下电压等级的电缆都采用两端接地方式，这是因为这些电缆大多数是三芯电缆，在正常运行中，流过三个线芯的电流总和为零，在铝包或金属屏蔽层外基本上没有磁链，这样，在铝包或金属屏蔽层两端就基本上没有感应电压，所以两端接地后不会有感应电流流过铝包或金属屏蔽层。但是当电压超过35kV 时，大多数采用单芯电缆，单芯电缆的线芯与金属屏蔽的关系，可看作一个变压器的初级绕组。当单芯电缆线芯通过电流时就会有磁力线交链铝包或金属屏蔽层，使它的两端出现感应电压。 感应电压的大小与电缆线路的长度和流过导体的电流成正比，电缆很长时，护套上的感应电压叠加起来可达到危及人身安全的程度，在线路发生短路故障、遭受操作过电压或雷电冲击时，屏蔽上会形成很高的感应电压，甚至可能击穿护套绝缘。 此时，如果仍将铝包或金属屏蔽层两端三相互联接地，则铝包或金属屏蔽层将会出现很大的环流，其值可达线芯电流的50%--95%，形成损耗，使铝包或金属屏蔽层发热，这不仅浪费了大量电能，而且降低了电缆的载流量，并加速
技 术 交 底 书 工程名称 新建沪昆铁路客运专线长沙至昆明段 （贵州）站前工程 交底编号 部位名称 高家屯隧道 工序名称 综合洞室 施工单位 中铁二十二局集团有限公司沪昆客专贵州段工程指挥部第二项目部 日 期 综合接地 一、施工图纸 1、高速铁路隧道工程施工技术指南（铁建设[2010]241） 2、高速铁路隧道工程施工质量验收标准（TB10753-2010） 3、高家屯隧道设计施工图 4、时速350公里隧道接口工程（沪昆贰隧参07） 5、类似工程施工经验 二、设计参数 1、Ⅲ级围岩洞室参数 拱墙采用C25喷射砼，厚8cm ，;拱部设￠6钢筋网，网眼间距25cm*25cm;拱部设Φ22砂浆锚杆，L=，环纵间距*;拱墙厚度30cm ，底板厚度30cm ；采用C35纤维砼施工； 2、Ⅳ级围岩洞室参数 拱墙采用C30喷射砼，厚10cm;拱部设￠6钢筋网，网眼间距20cm*20cm;拱部设Φ22砂浆锚杆，L=，环纵间距*;拱墙厚度35cm ，底板厚度35cm ；采用C35纤维砼施工； 三、隧道综合洞室技术要求 1、抗水压段综合洞室和主洞的相对位置图 2、为保证正洞钢架在洞室位置处截断后基础稳定，洞室同正洞交叉口位置设置两环 中铁二十二局集团有限公司沪昆客专贵州段工程指挥部第二项目部 III-III III-III II-II II-II 综合洞室 余长腔处 R 6.70 5.350.45 6.3000 12.10 2.8
四、综合洞室综合接地 在每个专用洞室两侧壁下部设置接地端子，供洞室内设备、设施接地。所有的接地端子均通过连接钢筋与电缆槽外缘的纵向接地钢筋连接，所有接地钢筋均应保证焊接质量，应根据具体钢筋配筋，采用搭接焊或L型焊接。
110kV电缆线路护层接地方式及护层保护措施 发表时间：2018-01-10T10:10:50.130Z 来源：《电力设备》2017年第27期作者：田浩宇1 钟泽宇2 [导读] 摘要：近年来，随着城市改造建设的加速、电网网架结构的改善，城区110kV电缆线路大量投入运行。 （12国网太原供电公司山西太原 030012） 摘要：近年来，随着城市改造建设的加速、电网网架结构的改善，城区110kV电缆线路大量投入运行。110kV电缆线路以其设计寿命长、受外界自然条件影响小、日常维护工作量相对较小、不影响城市景观等优点得到了肯定。文章对110kV电缆护层接地方式及护层保护的措施进行了分析。 关键词：110kV电缆线路；护层保护；接地方式；电网网架结构；电力系统 当过电压在击穿电缆外护层的绝缘部分之后，便会造成电缆金属护层多个位置上出现故障问题，进而使得环流及热损耗增强，甚至会使得电力电缆无法得到正常工作，并会对其使用年限造成不利影响。同时在故障出现之后，无法通过测寻、修复来进行解决，更无法通过停电检修来进行解决，因此需要做好护层保护工作。 1 常见护层接地方式 1.1 单端接地 电缆的线路长度低于500m时，通常终端部分都是采取电缆金属护套来实现将其中的一端直接接地，并把另外一侧通过非线性的电阻保护器，从而完成间接接地处理，促使金属护套对地处于绝缘状态，进而防止有回路的问题产生。 1.2 交叉互联 将电缆线路划分成多个大段，并且再将每一个大段，划分成均等的各个小段，在每个小段间，应当采取绝缘接头的方式，使各个小段能够连接，并且对于绝缘接头上的金属护套三相间，采用同轴电缆作为材料，同时借助接地箱连接片来做到换位连接，此外对于绝缘接头来说，应当做好接地箱的安装工作。同时需要完成护层保护器的安装工作，对于各个大段来说，其两端对应的护套应当做到互联接地。 1.3 护套两端接地 对于电缆线路来说，若是距离相对较短，并且传输功率不足时，那么对于金属护套来说，能够出现的感应电压便相对有限，所造成的损耗也十分微弱，从而不会对载流量产生较多的影响。在护套当中存在的中点接地，真实情况是单端接地。对于电缆线路来说，当距离比较长时，需要在电缆线路内借助金属护套来做到接地，并且在电缆两端的位置上要做到对地绝缘，同时还要做好护层保护器的配置工作。 1.4 电缆换位金属护套交叉互联 金属护套若是存在交叉互联，那么就应当采用三相电缆作为材料来使得连续换位得以保证，从而使得三相电缆哪怕不是以水平形式排列，也能够通过每个小段的换位来实现每个大段的全换位，使得感应电压的相量之和，得出的数值为零，就是代表基本上不存在环流。然而这一类型的连接方式只能够在电缆换位空间内加以运用与开展。 2护层保护及限制护层过电压的相关措施 2.1 110kV以上电缆通道的规划与设计 对于110kV及其以上电压等级的电缆通道，在规划与设计时不仅需要满足对应要求，还应当满足电缆埋设区域特征。通常需要在地势上有所注重，避免地势较低造成的积水问题出现，同时也要防止安装在存在隐患或是施工的区域，从而避免存在破坏。在白蚁灾害较为严重的地区，还应当在防水、防腐、防火的同时，做好防蚁工作，从而防止出现破坏问题。 2.2 对电缆分段长度做到合理设计与计算 对于电缆来说，在分段时长度不应当太长，需要结合实际状况与感应电压得出的值来做出划分。在交流系统当中，只有使电缆金属护层感应电压处于正常值，方可完成单芯电力电缆的配置工作。同时在电缆截面选择时，应当结合工作电流在进行原则。对于没有按照品字结构，来对单芯电力电缆做出配置，当一条通路配置大于两个以上时，需要在感应电压计算出相互之间存在的影响。 2.3 提升护层感应电压的设计与验算结果 当护层感应电压处于故障与正常工作两种不同情况时，得出的结果有着很大的差别。当处于正常工作电流的时候，虽然护层感应电压是满足标准要求的，但依旧需要通过验算来查看当故障问题出现之后是否有损坏问题出现。 2.4 符合电缆设计规范前提下采用新型外护套 为了能够使电缆护层的厚度满足技术层面的需求，在合理的情况下，应当适当地对新型外护套加以使用。目前认为是，当电缆外护套的厚度达到4.0mm时，它的绝缘水平可以在长时间内处于一个稳定状态。对于所用到的材质来说，目前在江西这边所用到的电缆材质大多数为PE或者为PVC材质，同时在外面会涂上一层石墨。对于PE材质来说，其制作出来的护套有着较高的硬度，并且受到环境温度变化的影响较小，而对于PVC材质来说，其制作出来的护套硬度不强，同时会受到环境温度变大所造成的影响。另外，还有其他多种形式的电缆外护套可以在施工中得到选择与应用。 2.5 按照规范来对电缆外护层实施检测保护 电缆牵引力与测压力，需要控制在既定范围之内，然后结合电缆通道的走向来完成施工方案的制定工作，并在敷设路径上完成滑轮的布置。继而再根据图纸开展施工工作，这时电缆排列方式、分段长度需符合设计标准；铺设后需进行回填细沙，并做好耐压试验的开展工作，如果出现损坏等问题需要及时发现并做好处理工作。 2.6 通道允许时应用回流线 回流线增添之后，对于单相短路回流电流来说，不会流经大地，而是会通过回流线得到返回。回流线的应用，在单相接地当中，会使外护层绝缘与保护器所受到的工频过电压，会与电网电位之间缺乏关联性，对于回流线的磁通，会抵消接地电流时所产生的一部分磁通，进而使得电压值可以得到降低。对于回流线当中的阻抗，与两端接地的电阻来说，应当和系统中最大零序电流与回流线感应电压进行匹配。 2.7 使地阻能够达到标准要求 电力电缆线路保護接地，能够对电力电缆线路在运行时提供安全保障。对于电力电缆线路来说，不管是在工作与运行当中，还是发生内部过电压、雷电过电压以及出现接地故障，都应当以大地为回路，并运用电位钳来对接地电位实施控制。接地电位和接地装置所对应的

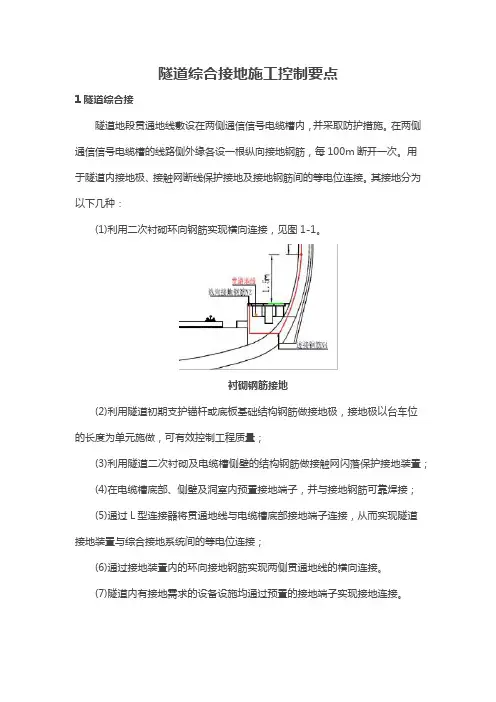

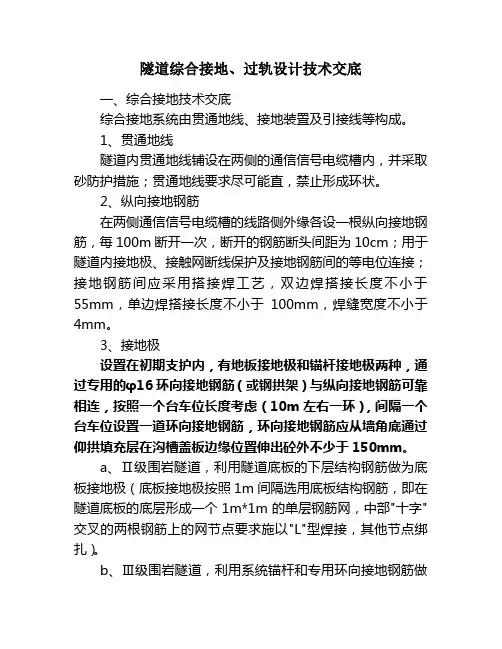

尖山隧道防综合接地及过轨管道技术交底 1、隧道综合接地方案及原理 2、初期支护综合接地（含明洞仰拱） 3、隧道二次衬砌的接地 4、综合洞室接地（变压器洞室和其他洞室） 5、斜切式明洞综合接地 6、隧道电缆槽处接地端子设置要求 7、过轨管线 一、隧道综合接地方案及原理 1、隧道地段贯通地线（截面积70mm2）敷设在两侧通信信号电缆槽内，采取砂防护，其利用二次衬砌环向钢筋实现横向连接。 2、利用隧道初期支护锚杆或底板基础结构钢筋做接地极，接地极以台车位的长度为单元施做，可有效控制工程质量； 3、利用隧道二次衬砌及电缆槽侧壁的结构钢筋做接触网闪落保护接地装置； 4、在电缆槽底部、侧壁及洞室内预置接地端子，并与接地钢筋可
靠焊接； 5、通过L型连接器将贯通地线与电缆槽底部接地端子连接，从而实现隧道接地装置与综合接地系统间的等电位连接； 6、通过接地装置内的环向接地钢筋实现两侧贯通地线的横向连接。 7、隧道内有接地需求的设备设施均通过预置的接地端子实现接地连接。 8、过轨管线在隧道洞口、综合洞室、变压器洞室均有预埋，预埋种类有三种：信号过轨、无线通信过轨、电力过轨，管质采用普通镀锌钢管。 二、初期支护综合接地（含明洞仰拱） 1、初支有钢架地段Ⅳ、Ⅴ级以上围岩隧道，利用锚杆、钢架做为接地极，接地极以一个台车长度为间隔设置，用作接地极的锚杆环向间距要求为2倍锚杆长度（8米），接地锚杆与钢筋网片、钢拱架可靠焊接，每个台车位的接地极均通过连接钢筋（φ16 L形钢筋焊接），与两侧电缆槽外缘的纵向接地钢筋连接。
注意事项： 在有钢架的初期支护一个台车间距内就需要施工一个环向接地钢筋，做好钢架、锚杆、钢筋网片的焊接，同时必须注意用连接钢筋与工字钢焊接后引至二衬外，引出的钢筋最后与两侧通信信号电缆槽侧壁顶的纵向φ16接地钢筋连接。 用于连接钢筋采用焊接工艺，焊接要求如下双面焊接不小于55mm，单边焊不小于100mm，焊缝厚度不小于4mm。 2、初支无钢架 Ⅲ级围岩隧道，以一个台车的长度为间距设置1个综合接地极；综合接地极用1根φ16环向接地钢筋与8根接地锚杆（初支系统锚杆）焊接而成，锚杆根数必须根据锚杆长度的2倍距离来定，同样锚杆和环向接地钢筋通过φ16 L形钢筋引出二衬外，最后与两侧通信信号电缆槽侧壁顶的纵向φ16接地钢筋连接。 3、初期支护接地投影图
新建铁路xx至xx客运专线 站前工程xxxxx标 xxx隧道技术交底 编号：（xxxxxxxxxxx隧- ） 单位工程名称： xxxxxx隧道 分部工程名称：洞内附属工程 分项工程名称：综合接地施工 编制：日期： 复核：日期： xxxx工程有限责任公司 xxxx土建3标项目经理部一分部 2013年3月20日 xxx隧道综合接地施工技术交底
一、工程概况 xxx隧道起讫里程为：D1K66+390—D1K66+640，洞身V级围岩，台阶法加临时仰拱开挖工艺。 二、施工工艺流程 隧道综合接地施工工艺流程图如下： . 三、施工工艺 1、施工准备 根据xxx隧道综合接地安装及布置要求，隧道须在初期支护、二次衬砌、仰拱衬砌均要布置综合接地，且连接成整体，因而需要提前计划布置。 2、隧道综合接地技术要求 隧道地段贯通地线铺设在两侧的通信信号电缆槽内，并采取砂防护措施； 在两侧通信信号电缆槽的线路侧外缘设一根纵向接地钢筋，每100m断开一次。用于隧道内接地极、接触网断线保护接地极接地钢筋的等电位连接。 隧道二次衬砌中的接地钢筋设置：
⑴.二次衬砌中有结构钢筋的隧道衬砌段： a.利用二次衬砌的内层纵、环向结构钢筋作为接触网断线保护接地钢筋。 b.接触网垂直向上在拱顶的投影两侧，以为间隔，各选3根纵向结构钢筋作为接地钢筋。 c.上述投影线两侧各外的其他位置，以1m为间隔，各选3根纵向接地钢筋可靠焊接；纵向接地钢筋在作业段间可不连接。 d.在每个台车位（作业段）中部选一根环向结构钢筋作为环向接地钢筋，环、纵向接地钢筋间可靠焊接；纵向接地钢筋在作业段间可不连接。 e.每个作业段内的环向接地钢筋与两侧通信信号电缆槽靠线路侧外缘的纵向接地钢筋连接。 ⑵.线路两侧的贯通地线通过隧道内环向接地钢筋实现横向连接。 3.隧道综合接地设置 隧道接地极设置 对于一般拱墙设防水板的衬砌隧道应充分利用隧道的初期支护、钢架、钢筋网或底板钢筋。 ⑴.Ⅴ级围岩隧道利用锚杆、钢拱架（或钢筋网片）做为接地极。 ⑷.隧道底板接地极按照1米间隔选用底板结构钢筋，即在隧道底板的底层形成一个1m×1m的单层钢筋网，中部“十字”交叉的两根钢筋上的网格节点要求施以“L”形焊接，其它节点绑扎；底板接地极钢筋网按照一个台车位的长度考虑，间隔一个台车位设置一处。
关于电缆头的接地 我厂出品的CFCC环网柜，在现场大负荷测试时电缆箱有轻微的放电声，停电 检修时发现电缆头后面的接地线（小辫）没有固定死，固定后从新供电。因为没有检测设备也不知道效果如何。 如果是他的问题是什么原因（原理）呢？？ 满意回答 因为电力电缆通常是用来远距离传输电能的，所以其长度也就较长，这就相当于电缆的线芯和绝缘层之间产生了较大的对地电容，在电缆通流时就会产生较大的电容电流，对沿线的人身和设施带来了威胁，因此在实际安装和运行中要求将电缆的外部钢铠进行良好的接地连接，为的就是将此电容电流通过接地线泄入大地，减少对周围事物的影响，当接地连接不良或断开时电容电流就会存在于线缆和钢铠之间也容易引起电缆的发热，能导致电缆绝缘水平的降低。你说的这种情况就属于接地没有接好在电缆加压的同时产生的电容电流对电缆箱放电是产生的轻 微的声音，只要将接地端连接好就可以了。 同问 电缆中间头需不需要接地，有什么规范，请给予解答，谢谢！ 电缆靠表面有一锡伯金属包裹着电缆芯线,是防范外来电磁场干扰而设置的,在终端引入入地,在中间须把两头用导线或锡伯连接,以确保屏蔽电磁干扰效果! 在单相接地保护中，电缆头的接地线为什么一定要穿过零序电流互感器后接地？ 满意回答 因为接地时三相电流相加的值就是零序电流，而且此零序电流会经过接地线形成通路，零序CT感应到的是电流流过时产生的磁场，如果接地线没有进过零序 CT的中间，零序CT就无从感应，所以就没有电流；还有一种情况，有些朋友 说那当我的CT套在电缆头以上部位，那我的接地线是不是从下往上穿出去？也是不可以的，因为，前述，非三项接地时，有零序电流流过，剥开的电缆屏蔽没有接地，零序CT直接套在剥开的三相电缆上一样的可以感应电流向量和（即零序电流）的磁通，可以准确的做好零序保护，千万不要在零序CT套在电缆头以上位置时，自作聪明的将地线从下往上穿过零序CT内部再从外穿下来接地，这样会因为正反方向抵消形成零序CT感应电流为0.另外，接地线从电缆头到穿过零序CT的整段必须做好绝缘措施，防止CT前触碰柜体接地而失去零序保护。

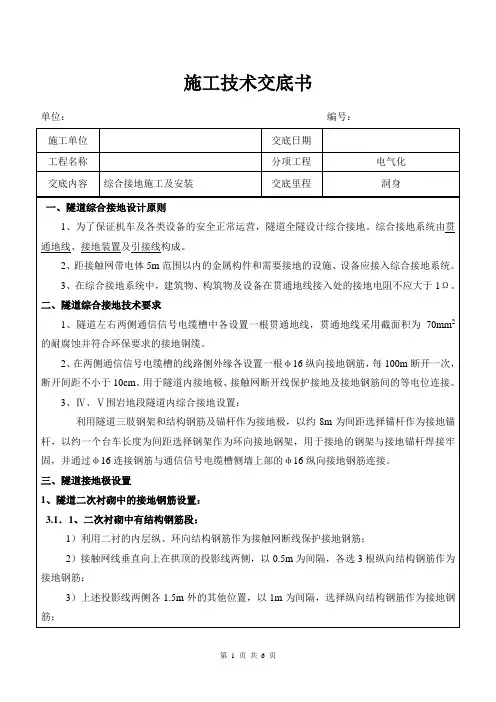

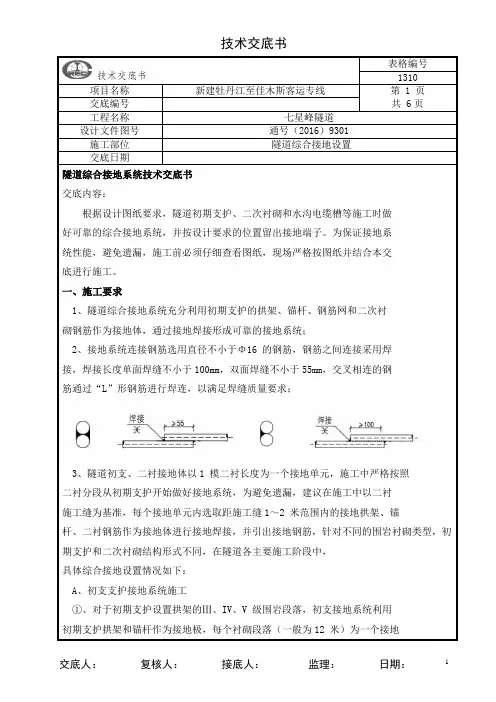

技术交底书 工程名称：新建郑州至万州铁路湖北段站前工程ZWZQ-3标编号：JD-XMB-20170312-01 单位工程名称李家大山隧道 分部工程名称衬砌交底部位综合接地 交底单位中铁十九局集团有限公司郑万高铁湖 北段ZWZQ-3标项目经理部 接受单位3分部 交底日期2017年3月12日交底地点项目部 交底内容： 一、适用范围 本交底适用于郑州至万州铁路客运专线ZWZQ-3标李家大山隧道工程综合接地施工。二、编制依据： （1）《高速铁路隧道工程施工技术规程》Q/CR9604-2015； （2）《高速铁路隧道工程施工质量验收标准》TB10753-2010； （3）隧道综合接地系统通用参考图（图号：通号（2016）9301）。 三、设计概况： 李家大山隧道为Ⅴ级围岩隧道，初支：锚杆直径22mm，长4m，纵、环向间距1m；钢架为工字钢22a，每榀间距0.6m，钢筋网片钢筋直径8mm，网格间距20x20cm。二衬：环向钢筋直径25mm，纵向钢筋直径14mm。 四、李家大山隧道综合接地施工要求： （一）初支 1、李家大山隧道为Ⅴ级围岩隧道，利用锚杆、钢拱架做接地极。 2、锚杆接地极以一个台车长度为间隔设置，用作接地极的锚杆环向间距要求为2倍锚杆长度，间距为8m；接地锚杆与钢拱架通过L型直径16mm圆钢进行可靠焊接。通过直径16mm 圆钢与钢拱架进行焊接连接，自拱脚引出初支接地钢筋。 初支锚杆与钢拱架连接示意图 3、按照通号（2016）9301-22页Ⅴ级围岩隧道接地体接地图进行施工。 4、为确保接地连接质量钢拱架法兰盘连接位置，采用直径16圆钢进行焊接连接。 交底人交底接受人 注：本交底一式3份， 3分部1份，工程部存档2份。第1页，共5页
