技术交底书
工程名称：新建郑州至万州铁路湖北段站前工程ZWZQ-3标编号：JD-XMB-20170312-01
单位工程名称李家大山隧道
分部工程名称衬砌交底部位综合接地
交底单位中铁十九局集团有限公司郑万高铁湖
北段ZWZQ-3标项目经理部
接受单位3分部
交底日期2017年3月12日交底地点项目部
交底内容：
一、适用范围
本交底适用于郑州至万州铁路客运专线ZWZQ-3标李家大山隧道工程综合接地施工。二、编制依据：
（1）《高速铁路隧道工程施工技术规程》Q/CR9604-2015；
（2）《高速铁路隧道工程施工质量验收标准》TB10753-2010；
（3）隧道综合接地系统通用参考图（图号：通号（2016）9301）。
三、设计概况：
李家大山隧道为Ⅴ级围岩隧道，初支：锚杆直径22mm，长4m，纵、环向间距1m；钢架为工字钢22a，每榀间距0.6m，钢筋网片钢筋直径8mm，网格间距20x20cm。二衬：环向钢筋直径25mm，纵向钢筋直径14mm。
四、李家大山隧道综合接地施工要求：
（一）初支
1、李家大山隧道为Ⅴ级围岩隧道，利用锚杆、钢拱架做接地极。
2、锚杆接地极以一个台车长度为间隔设置，用作接地极的锚杆环向间距要求为2倍锚杆长度，间距为8m；接地锚杆与钢拱架通过L型直径16mm圆钢进行可靠焊接。通过直径16mm 圆钢与钢拱架进行焊接连接，自拱脚引出初支接地钢筋。
初支锚杆与钢拱架连接示意图
3、按照通号（2016）9301-22页Ⅴ级围岩隧道接地体接地图进行施工。
4、为确保接地连接质量钢拱架法兰盘连接位置，采用直径16圆钢进行焊接连接。
交底人交底接受人
注：本交底一式3份， 3分部1份，工程部存档2份。第1页，共5页
技术交底书
工程名称：新建郑州至万州铁路湖北段站前工程ZWZQ-3标编号：JD-XMB-20170312-01
单位工程名称李家大山隧道
分部工程名称衬砌交底部位综合接地
交底单位中铁十九局集团有限公司郑万高铁湖
北段ZWZQ-3标项目经理部
接受单位3分部
交底日期2017年3月12日交底地点项目部
交底内容：
钢拱架法兰盘接地钢筋连接示意图
（二）二衬
1、二次衬砌接地设置：利用二次衬砌的内层纵、环向结构钢筋作为接触网接地钢筋；
2、接触网线垂直向上的拱顶的投影线两侧以0.5m为间距，各选择3根纵向结构钢筋作为接地钢筋；
交底人交底接受人
注：本交底一式3份， 3分部1份，工程部存档2份。第2页，共5页
技术交底书
工程名称：新建郑州至万州铁路湖北段站前工程ZWZQ-3标编号：JD-XMB-20170312-01
单位工程名称李家大山隧道
分部工程名称衬砌交底部位综合接地
交底单位中铁十九局集团有限公司郑万高铁湖
北段ZWZQ-3标项目经理部
接受单位3分部
交底日期2017年3月12日交底地点项目部
交底内容：
3、上述投影线两侧各1.5m外的其他位置，以1m为间隔，选择纵向结构钢筋作为接地钢筋；
4、在每个台车位（作业段）端部选1根环向结构钢筋作为环向接地钢筋，并与接触网吊柱弧形槽道基础或接地端子焊接；环、纵向接地钢筋间应焊接连接。通过直径16mm圆钢与二衬环向接地钢筋进行焊接连接，自拱脚引出二衬接地钢筋。
5、接地钢筋应优先利用结构物中的非预应力结构钢筋，原则上不再增加专用的接地钢筋，并满足接触网最大短路电流要求。施工时应对接地钢筋作出标示，便于检查。
（三）仰拱
1、在仰拱填充层内间隔1个台车位设置1处钢筋网作为隧道接地体。
2、接地钢筋网按照1个台车位长度考虑。
3、按照通号（2016）9301-24页全封闭衬砌隧道接地体接地图进行施工。
交底人交底接受人
注：本交底一式3份， 3分部1份，工程部存档2份。第3页，共5页
技术交底书
单位工程名称李家大山隧道
分部工程名称衬砌交底部位综合接地
交底单位中铁十九局集团有限公司郑万高铁湖
北段ZWZQ-3标项目经理部
接受单位3分部
交底日期2017年3月12日交底地点项目部
交底内容：
（四）斜切洞门
在二衬内设置纵、环向接地钢筋，设置要求与隧道内相同。
（五）电缆槽
1、初支、二衬、仰拱引出的接地钢筋均需要通过连接钢筋与两侧通信信号槽靠线路侧外缘的纵向接地钢筋连接。
2.贯通地线敷设在两侧通信信号槽内，利用二衬环向接地钢筋和初支钢拱架、锚杆实现横向连接。
3、在通信信号槽内底部靠近线路侧的边角处，可凿毛混凝土面、涂刷界面剂，用水泥砂浆灌封贯通地线。
3、每个台车位的隧道接地极均通过连接钢筋与两侧电缆槽外缘的纵向接地钢筋连接。
（六）其它要求
技 术 交 底 书
交底人 交底接受人
注：本交底一式3份， 3分部1份，工程部存档2份。第4页，共5页
单位工程名称 李家大山隧道
分部工程名称 衬砌
交底部位 综合接地 交底单位 中铁十九局集团有限公司郑万高铁湖
北段ZWZQ-3标项目经理部
接受单位 3分部 交底日期 2017年3月12日
交底地点
项目部
交底内容：
1、接地端子设置。接地端子均采用桥隧型接地端子。设置位置：一是在隧道二衬中间里程前后位置设置1处，距轨顶标高6m 圆弧左右各一个接地端子，并与环向接地钢筋焊接。二是从隧道进口2m 位置开始，在通信信号槽底部每隔100m 两侧分别设置1个。三是从隧道进口2m 处开始，原则上每50m 在两侧通信信号槽靠线路侧壁上分部设置1个接地端子。注以上接地端子均通过接地连接钢筋与与两侧通信信号槽靠线路侧外缘的纵向接地钢筋连接。
2、所有接地钢筋间的联接均应合保证焊接质量，采用搭接焊或L 型焊接。焊缝长度单面焊不小于100mm ，双面焊不小于55mm ，焊缝厚度不小于4mm 。连接钢筋及L 型钢筋采用直径16mm 圆钢。
3、贯通地线截面为70m ㎡，贯通地线的接续和贯通地线与分支引接线连接时，L=45～50mm 。
五、附件
《铁路综合接地系统》通号（2016）9301。
交底人交底接受人
注：本交底一式3份， 3分部1份，工程部存档2份。第5页，共5页
高速铁路桥梁综合接地工程施工质量控制 摘要:高速铁路综合接地工程在高速铁路的建设中具有十分重要的意义,而施 工过程控制更是要科学有序、系统完整,才能保证铁路建设中各专业无缝对接。本文从实践经验出发,就高速铁路桥梁综合接地工程的质量控制要点进行阐述。 关键词:高速铁路;桥梁;综合接地;质量控制 1.引言 近年来,国家高速铁路快速发展,而高速铁路建设过程中,桥梁综合接地工程尤为重要,虽然从任务分工来说桥梁、墩台的接地端子由站前单位负责施工,但是它起着连接站前和站后工程的纽带作用,是参与建设高速铁路各方必须认真对待的课题。 综合接地系统由沿铁路两侧敷设的贯通电缆为主干,充分利用沿线桥梁、桥墩内的接地装置作为接地体,形成低阻等电位综合接地平台,达到保护人身安全、设备安全和铁路运营安全的要求;施工期间,站前施工单位作为综合接地的主体施工单位更要总体协调全面规划、统筹考虑,保证各桥梁墩台的施工满足站后综合接地的要求。 2.综合接地工程内容 综合接地系统由贯通地线、接地装置及引接线等构成,接地极利用桥墩台基础;所需的材料和设备:接地端子、接地钢筋、不锈钢连接线、C 型连接器、L型连接器、防盗螺栓、贯通地线等。综合贯通地线上任意一点的接地电阻不大于1欧姆,同时满足电气化短路电流不小于25KA的要求。 1
贯通地线敷设于桥梁两侧的电力电缆槽内(考虑到如敷设于通信信号槽,一旦 对地释放电流将会烧坏通信信号电缆),墩身、梁体、桥面系内分别预留接地端子(规格为M16,并应配置防异物堵塞的端子孔塞,方便开启),贯通地线采用L型连接 器与电缆槽内预留的接地端子栓接,梁体与墩身接地端子通过不锈钢连接线连接,从而达到贯通地线接地的目的。端子之间在梁体及墩身混凝土内以专用的接地钢筋连接,钢筋直径不小于16mm,连接工艺采用L型搭接焊,单面满焊20cm,双面满焊10cm,保证接地钢筋的导流截面积,即截面积不小于200mm2。 3.综合接地系统工序质量控制 3.1桥梁桩基及承台 钻孔桩钢筋笼作为接地极,每根桩选定一根通长钢筋作为接地钢筋,并利用承 台底层钢筋网与桥墩内专用接地钢筋连接。 3.2桥梁墩台 在墩台身内选两根主筋作为专用接地钢筋,接地钢筋与桥墩台内非预应力钢筋采用绑扎方式固定,但须与桥墩台一根箍筋单点可靠焊接。墩台底部侧面距离地面以下30cm处预留接地端子,施工期间为避免混凝土覆盖预留端子,可采用模板开孔用螺栓穿过模板紧固端子,使接地端子密贴在模板内表面,待混凝土凝固后模板拆除前取下螺栓。墩顶预埋的两个接地端子控制好预留高度,高出墩顶混凝土表面2mm 左右,要与梁底部端子相对应,保证不锈钢连接线的顺接。桥墩台接地端子焊接完毕都要进行接地电阻测试,根据设计要求,每个桥墩单点接地电阻不大于10欧姆,如大于10欧姆,需检查接地钢筋焊接,直至达到要求方可浇筑混凝土。 3.3梁体 无砟轨道梁体接地设置要求:应在梁体表层设纵向接地钢筋,分别设于两侧防 护墙下部及无砟轨道底座板间的1/3和2/3处,并纵向贯通整片梁;底座板间的纵向
尖山隧道防综合接地及过轨管道技术交底 1、隧道综合接地方案及原理 2、初期支护综合接地（含明洞仰拱） 3、隧道二次衬砌的接地 4、综合洞室接地（变压器洞室和其他洞室） 5、斜切式明洞综合接地 6、隧道电缆槽处接地端子设置要求 7、过轨管线 一、隧道综合接地方案及原理 1、隧道地段贯通地线（截面积70mm2）敷设在两侧通信信号电缆槽内，采取砂防护，其利用二次衬砌环向钢筋实现横向连接。 2、利用隧道初期支护锚杆或底板基础结构钢筋做接地极，接地极以台车位的长度为单元施做，可有效控制工程质量； 3、利用隧道二次衬砌及电缆槽侧壁的结构钢筋做接触网闪落保护接地装置； 4、在电缆槽底部、侧壁及洞室内预置接地端子，并与接地钢筋可
靠焊接； 5、通过L型连接器将贯通地线与电缆槽底部接地端子连接，从而实现隧道接地装置与综合接地系统间的等电位连接； 6、通过接地装置内的环向接地钢筋实现两侧贯通地线的横向连接。 7、隧道内有接地需求的设备设施均通过预置的接地端子实现接地连接。 8、过轨管线在隧道洞口、综合洞室、变压器洞室均有预埋，预埋种类有三种：信号过轨、无线通信过轨、电力过轨，管质采用普通镀锌钢管。 二、初期支护综合接地（含明洞仰拱） 1、初支有钢架地段Ⅳ、Ⅴ级以上围岩隧道，利用锚杆、钢架做为接地极，接地极以一个台车长度为间隔设置，用作接地极的锚杆环向间距要求为2倍锚杆长度（8米），接地锚杆与钢筋网片、钢拱架可靠焊接，每个台车位的接地极均通过连接钢筋（φ16 L形钢筋焊接），与两侧电缆槽外缘的纵向接地钢筋连接。
注意事项： 在有钢架的初期支护一个台车间距内就需要施工一个环向接地钢筋，做好钢架、锚杆、钢筋网片的焊接，同时必须注意用连接钢筋与工字钢焊接后引至二衬外，引出的钢筋最后与两侧通信信号电缆槽侧壁顶的纵向φ16接地钢筋连接。 用于连接钢筋采用焊接工艺，焊接要求如下双面焊接不小于55mm，单边焊不小于100mm，焊缝厚度不小于4mm。 2、初支无钢架 Ⅲ级围岩隧道，以一个台车的长度为间距设置1个综合接地极；综合接地极用1根φ16环向接地钢筋与8根接地锚杆（初支系统锚杆）焊接而成，锚杆根数必须根据锚杆长度的2倍距离来定，同样锚杆和环向接地钢筋通过φ16 L形钢筋引出二衬外，最后与两侧通信信号电缆槽侧壁顶的纵向φ16接地钢筋连接。 3、初期支护接地投影图
技 术 交 底 书 工程名称 新建沪昆铁路客运专线长沙至昆明段 （贵州）站前工程 交底编号 部位名称 高家屯隧道 工序名称 综合洞室 施工单位 中铁二十二局集团有限公司沪昆客专贵州段工程指挥部第二项目部 日 期 综合接地 一、施工图纸 1、高速铁路隧道工程施工技术指南（铁建设[2010]241） 2、高速铁路隧道工程施工质量验收标准（TB10753-2010） 3、高家屯隧道设计施工图 4、时速350公里隧道接口工程（沪昆贰隧参07） 5、类似工程施工经验 二、设计参数 1、Ⅲ级围岩洞室参数 拱墙采用C25喷射砼，厚8cm ，;拱部设￠6钢筋网，网眼间距25cm*25cm;拱部设Φ22砂浆锚杆，L=，环纵间距*;拱墙厚度30cm ，底板厚度30cm ；采用C35纤维砼施工； 2、Ⅳ级围岩洞室参数 拱墙采用C30喷射砼，厚10cm;拱部设￠6钢筋网，网眼间距20cm*20cm;拱部设Φ22砂浆锚杆，L=，环纵间距*;拱墙厚度35cm ，底板厚度35cm ；采用C35纤维砼施工； 三、隧道综合洞室技术要求 1、抗水压段综合洞室和主洞的相对位置图 2、为保证正洞钢架在洞室位置处截断后基础稳定，洞室同正洞交叉口位置设置两环 中铁二十二局集团有限公司沪昆客专贵州段工程指挥部第二项目部 III-III III-III II-II II-II 综合洞室 余长腔处 R 6.70 5.350.45 6.3000 12.10 2.8
四、综合洞室综合接地 在每个专用洞室两侧壁下部设置接地端子，供洞室内设备、设施接地。所有的接地端子均通过连接钢筋与电缆槽外缘的纵向接地钢筋连接，所有接地钢筋均应保证焊接质量，应根据具体钢筋配筋，采用搭接焊或L型焊接。
新建铁路xx至xx客运专线 站前工程xxxxx标 xxx隧道技术交底 编号：（xxxxxxxxxxx隧- ） 单位工程名称： xxxxxx隧道 分部工程名称：洞内附属工程 分项工程名称：综合接地施工 编制：日期： 复核：日期： xxxx工程有限责任公司 xxxx土建3标项目经理部一分部 2013年3月20日 xxx隧道综合接地施工技术交底
一、工程概况 xxx隧道起讫里程为：D1K66+390—D1K66+640，洞身V级围岩，台阶法加临时仰拱开挖工艺。 二、施工工艺流程 隧道综合接地施工工艺流程图如下： . 三、施工工艺 1、施工准备 根据xxx隧道综合接地安装及布置要求，隧道须在初期支护、二次衬砌、仰拱衬砌均要布置综合接地，且连接成整体，因而需要提前计划布置。 2、隧道综合接地技术要求 隧道地段贯通地线铺设在两侧的通信信号电缆槽内，并采取砂防护措施； 在两侧通信信号电缆槽的线路侧外缘设一根纵向接地钢筋，每100m断开一次。用于隧道内接地极、接触网断线保护接地极接地钢筋的等电位连接。 隧道二次衬砌中的接地钢筋设置：
⑴.二次衬砌中有结构钢筋的隧道衬砌段： a.利用二次衬砌的内层纵、环向结构钢筋作为接触网断线保护接地钢筋。 b.接触网垂直向上在拱顶的投影两侧，以为间隔，各选3根纵向结构钢筋作为接地钢筋。 c.上述投影线两侧各外的其他位置，以1m为间隔，各选3根纵向接地钢筋可靠焊接；纵向接地钢筋在作业段间可不连接。 d.在每个台车位（作业段）中部选一根环向结构钢筋作为环向接地钢筋，环、纵向接地钢筋间可靠焊接；纵向接地钢筋在作业段间可不连接。 e.每个作业段内的环向接地钢筋与两侧通信信号电缆槽靠线路侧外缘的纵向接地钢筋连接。 ⑵.线路两侧的贯通地线通过隧道内环向接地钢筋实现横向连接。 3.隧道综合接地设置 隧道接地极设置 对于一般拱墙设防水板的衬砌隧道应充分利用隧道的初期支护、钢架、钢筋网或底板钢筋。 ⑴.Ⅴ级围岩隧道利用锚杆、钢拱架（或钢筋网片）做为接地极。 ⑷.隧道底板接地极按照1米间隔选用底板结构钢筋，即在隧道底板的底层形成一个1m×1m的单层钢筋网，中部“十字”交叉的两根钢筋上的网格节点要求施以“L”形焊接，其它节点绑扎；底板接地极钢筋网按照一个台车位的长度考虑，间隔一个台车位设置一处。
技术交底书 工程名称：新建郑州至万州铁路湖北段站前工程ZWZQ-3标编号：JD-XMB-20170312-01 单位工程名称李家大山隧道 分部工程名称衬砌交底部位综合接地 交底单位中铁十九局集团有限公司郑万高铁湖 北段ZWZQ-3标项目经理部 接受单位3分部 交底日期2017年3月12日交底地点项目部 交底内容： 一、适用范围 本交底适用于郑州至万州铁路客运专线ZWZQ-3标李家大山隧道工程综合接地施工。二、编制依据： （1）《高速铁路隧道工程施工技术规程》Q/CR9604-2015； （2）《高速铁路隧道工程施工质量验收标准》TB10753-2010； （3）隧道综合接地系统通用参考图（图号：通号（2016）9301）。 三、设计概况： 李家大山隧道为Ⅴ级围岩隧道，初支：锚杆直径22mm，长4m，纵、环向间距1m；钢架为工字钢22a，每榀间距0.6m，钢筋网片钢筋直径8mm，网格间距20x20cm。二衬：环向钢筋直径25mm，纵向钢筋直径14mm。 四、李家大山隧道综合接地施工要求： （一）初支 1、李家大山隧道为Ⅴ级围岩隧道，利用锚杆、钢拱架做接地极。 2、锚杆接地极以一个台车长度为间隔设置，用作接地极的锚杆环向间距要求为2倍锚杆长度，间距为8m；接地锚杆与钢拱架通过L型直径16mm圆钢进行可靠焊接。通过直径16mm 圆钢与钢拱架进行焊接连接，自拱脚引出初支接地钢筋。 初支锚杆与钢拱架连接示意图 3、按照通号（2016）9301-22页Ⅴ级围岩隧道接地体接地图进行施工。 4、为确保接地连接质量钢拱架法兰盘连接位置，采用直径16圆钢进行焊接连接。 交底人交底接受人 注：本交底一式3份， 3分部1份，工程部存档2份。第1页，共5页

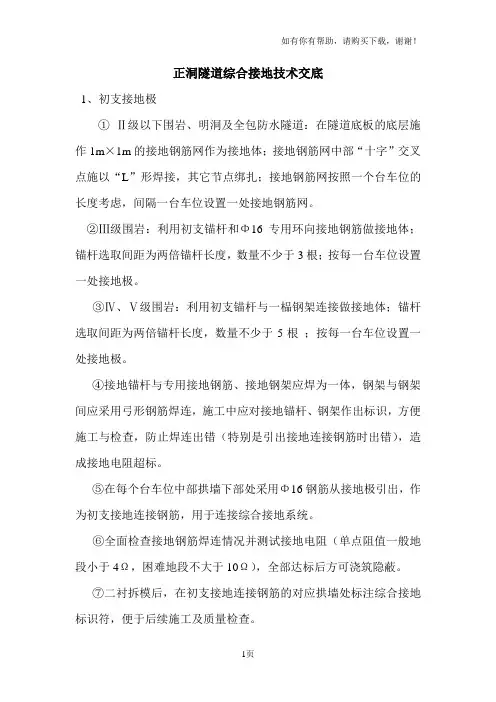

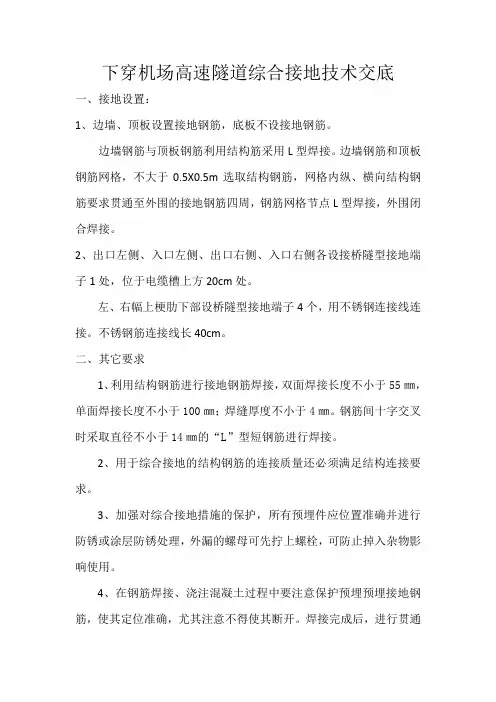

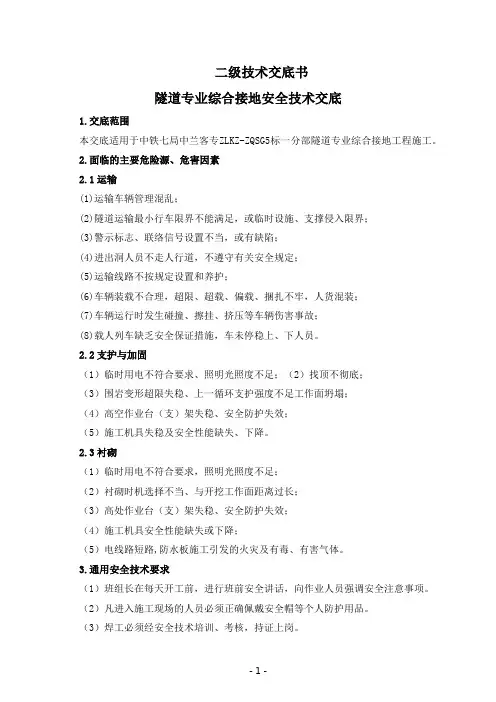

正洞隧道综合接地技术交底 1、初支接地极 ①Ⅱ级以下围岩、明洞及全包防水隧道：在隧道底板的底层施作1m×1m的接地钢筋网作为接地体；接地钢筋网中部“十字”交叉点施以“L”形焊接，其它节点绑扎；接地钢筋网按照一个台车位的长度考虑，间隔一台车位设置一处接地钢筋网。 ②Ⅲ级围岩：利用初支锚杆和Φ16专用环向接地钢筋做接地体；锚杆选取间距为两倍锚杆长度，数量不少于3根；按每一台车位设置一处接地极。 ③Ⅳ、Ⅴ级围岩：利用初支锚杆与一榀钢架连接做接地体；锚杆选取间距为两倍锚杆长度，数量不少于5根；按每一台车位设置一处接地极。 ④接地锚杆与专用接地钢筋、接地钢架应焊为一体，钢架与钢架间应采用弓形钢筋焊连，施工中应对接地锚杆、钢架作出标识，方便施工与检查，防止焊连出错（特别是引出接地连接钢筋时出错），造成接地电阻超标。 ⑤在每个台车位中部拱墙下部处采用Φ16钢筋从接地极引出，作为初支接地连接钢筋，用于连接综合接地系统。 ⑥全面检查接地钢筋焊连情况并测试接地电阻（单点阻值一般地段小于4Ω，困难地段不大于10Ω），全部达标后方可浇筑隐蔽。 ⑦二衬拆模后，在初支接地连接钢筋的对应拱墙处标注综合接地标识符，便于后续施工及质量检查。
