铁道大学四方学院毕业设计
简易数字电容表的设计
The Design of Simple Digital Capacitor
Published
2013届电气工程系
专业电气工程及其自动化
学号
学生
指导老师
完成日期 2013年5月27日
毕业设计成绩单
毕业设计任务书
毕业设计开题报告
简易数字微电容表的设计 【摘要】本文利用AT89C2051单片机设计一款可用于测量2uF以内微电容的数字电容表，系统采用3位半数字显示，最大显示值为1999，读数单位统一采用nf，量程分四档，读数分别乘以相应的倍率。 【关键词】AT89C2051；微电容；数字电容表 0 引言 在电子产品的生产和维修中，电容测量这一环节至关重要，一个好的电子产品应具备一定规格年限的使用寿命。因此在生产这一环节中，对其产品的检测至关重要，而电容在基本的电子产品的集成电路部分有着其不可替代的作用。同样，在维修人员在对电子产品的维修中，电路的检测是最基本的，有时需要检测电路中各个部件是否工作正常，电容器是否工作正常。因此，设计可靠、安全、便捷的电容测试仪具有极大的现实必要性。 1 基本工作原理 本文旨在利用单片机测量微电容，实现方案可有很多种，比如单片机结合555定时芯片，单片机结合电压比较器、利用专用电容测量芯片等方案。由于AT89C2051单片机内部含有一个电压比较器，可以实现简单的模数转换，因此本文采用第二种方案。 1.1 电容测量原理 本数字电容表以电容器的充电规律作为测量依据，测试原理见图1。 1.2 测量电路 1.3 整体电路z 电路由单片机电路、电容充电测量电路和数码显示电路等部分组成。AT89C2051内部的电压比较器和电阻R2-R7等组成测量电路，其中R2-R5为量程电阻，由波段开关S1选择使用，电压比较器的基准电压由5V电源电压经R6、RP1、R7分压后得到，调节RP1可调整基准电压。当P1.2口在程序的控制下输出高电平时，电容CX即开始充电。量程电阻R2-R5每档以10倍递减，故每档显示读数以10倍递增。由于单片机内部P1.2口的上拉电阻经实测约为200K，其输出电平不能作为充电电压用，故用R5兼作其上拉电阻，由于其它三个充电电阻和R5是串联关系，因此R2、R3、R4应由标准值减去1K，分别为999K、99K、9K。由于999K和1M相对误差较小，所以R2还是取1M。 数码管DS1-DS4、电阻R8-R14等组成数码显示电路。本机采用动态扫描显
数字电子技术基础课程设计DT-830B数字万用表报告
三亚学院 2011～2012学年第2学期 数字电子技术基础课程设计报告 学院: 理工学院 专业: 测控技术与仪器 班级: 学号: 学生姓名: 指导教师: 2012年9月7日
目录 一、设计任务与要求……………………………………… 二、电路原理……………………………………………… 三、总原理图及元器件清单……………………………… 四、装配过程……………………………………………… 五、电路功能测试………………………………………… 六、结论与心得……………………………………………
DT-830B数字万用表的组装与调试 一、设计任务与要求 1、设计要求： 学习了解DT830B数字万用表，熟悉它的工作原理。然后安装并调试数字万用表。通过对DT830B数字万用表的安装与调试实训，了 解数字万用表的特点，熟悉装配数字万用表的基本工艺过程、掌握基本 的装配技艺、学习整机的装配工艺、培养自身的动手能力以及培养严谨 的学习工作作风。 DT830B由机壳熟料件（包括上下盖和旋钮）、印制板部件（包括插口）、液晶屏及表笔等组成，组装成功关键是装配印制板部件。因为 一旦被划伤或有污迹，将对整机的性能产生很大的影响。整机安装的流 程图如下所示： 3)认识DT830B数字万用表的液晶显示器件、印制板部件等。 4)安装制作一台DT830B数字万用表。 5）根据技术指标测试DT830B数字万用表的主要参数 6)校验数字式万用表，减小其误差。
二、电路原理 DT830B电路原理它是3位半数字万用表。 数字万用表的核心是以ICL7106A/D转化器为核心的数字万用表。A/D转化器将0~2V范围的模拟电压变成三位半的BCD码数字显示出来。将被测直流电压、交流电压、直流电流及电阻的物理量变成0~2V的直流电压，送到ICL7106的输入端，即可在数字表上进行检测。 为检测大于2V的直流电压，在输入端引入衰减器，将信号变为0~2V，检测显示时再放大同样的倍数。 检测直流电流，首先必须将被测电流变成0~2V的直流电压即实现衰减与I/V 变换。衰减是有精密电阻构成的具有不同分流系数的分流器完成。 电阻的检测是利用电流源在电阻上产生压降。因为被测电阻上通过的电流是恒定的，所以在被测电阻上产生的压降与其阻值成正比，然后将得到的电压信号送到A/D转换器进行检测。 三、总原理图及元器件清单
简易数字频率计设计报告 设计内容： 1、测量信号：方波、正弦波、三角波； 2、测量频率范围: 1Hz~9999Hz； 3、显示方式：4位十进制数显示； 4、时基电路由由555构成的多谐振荡器产生（当标准时间的精度要求较高时，应通过晶体振荡器分频获得）； 5、当被测信号的频率超出测量范围时，报警。 设计报告书写格式： 1、选题介绍和设计系统实现的功能； 2、系统设计结构框图及原理； 3、采用芯片简介； 4、设计的完整电路以及仿真结果； 5、Protel绘制的电路原理图； 6、制作的PCB； 7、课程设计过程心得体会（负责了哪些内容、学到了什么、遇到的难题及解决方法等）。 电子课程设计过程： 系统设计→在Multisim2001下仿真→应用Protel 99SE绘制电路原理图→制作PCB →撰写设计报告
简易数字频率计课程设计报告 第一章技术指标 1.1整体功能要求 1.2系统结构要求 1.3电气指标 1.4扩展指标 1.5设计条件 第二章整体方案设计 2.1 算法设计 2.2 整体方框图及原理 第三章单元电路设计 3.1 时基电路设计 3.2闸门电路设计 3.3控制电路设计 3.4 小数点显示电路设计 3.5整体电路图 3.6整机原件清单 第四章测试与调整 4.1 时基电路的调测 4.2 显示电路的调测 4-3 计数电路的调测 4.4 控制电路的调测 4.5 整体指标测试 第五章设计小结 5.1 设计任务完成情况 5.2 问题及改进
5.3心得体会附录 参考文献
第一章技术指标 1.整体功能要求 频率计主要用于测量正弦波、矩形波、三角波和尖脉冲等周期信号的频率值。其扩展功能可以测量信号的周期和脉冲宽度。 2.系统结构要求 数字频率计的整体结构要求如图所示。图中被测信号为外部信号，送入测量电路进行处理、测量，档位转换用于选择测试的项目------频率、周期或脉宽，若测量频率则进一步选择档位。 数字频率计整体方案结构方框图 3.电气指标 3.1被测信号波形：正弦波、三角波和矩形波。 3.2 测量频率范围：分三档： 1Hz~999Hz 0.01kHz~9.99kHz 0.1kHz~99.9kHz 3.3 测量周期范围：1ms~1s。 3.4 测量脉宽范围：1ms~1s。 3.5测量精度：显示3位有效数字（要求分析1Hz、1kHz和999kHz的测量误 差）。 3.6当被测信号的频率超出测量范围时,报警. 4.扩展指标 要求测量频率值时，1Hz~99.9kHz的精度均为+1。
电子技术课程设计报告——简易数字电容测量仪的设计 作品40% 报告 20% 答辩 20% 平时 20% 总分 100% 设计题目：简易数字电容测量仪班级学号： 学生姓名： 目录
一、预备知识.................. 错误！未定义书签。 二、课程设计题目：简易数字电容测量仪的设计错误！未定义书签。 三、课程设计目的及基本要求.... 错误！未定义书签。 四、设计内容提要及说明........ 错误！未定义书签。 4.1设计内容...................................... 错误！未定义书签。 4.2设计说明...................................... 错误！未定义书签。 五、原理图及原理说明 ...................... 错误！未定义书签。 5.1功能模块电路原理图................... 错误！未定义书签。 5.2模块工作原理说明 ...................... 错误！未定义书签。 六、调试...........................................................................错误！未定义书签。 七、设计中涉及的实验仪器和工具.. 错误！未定义书签。 八、课程设计心得体会 ...................... 错误！未定义书签。 九、参考文献 ...................................... 错误！未定义书签。
一、预备知识 关于数字式简易数字电容测试仪的设计，我们提出了三种设计方法和思路。在具体操作中，经过对资料的收集、分析，研究与对比，最终选择了简单易懂，而且精度较高的方法，即门控法。 本方法的基本理论是单稳态触发器电路的输出脉宽wt与电容C成正比，再通过一系列的控制，计数，锁存，显示电路实现了对电容的一般测试与数字显示。在本次数电课程设计的同时，对于中大规模集成电路从认识到分析、再到整体框图设计、单元模块设计、最终到电路的模拟和实际电路的成形有了一定的认识，同时使我们在电子设计方面有了一定的实际动手能力，也为这次数电课程设计打下了坚实的基础。 数字电子课程设计是电子计数综合应用的实践环节，同时也是增强学生实践与动手能力，这也是教学环节的实践部分之一。本文设计的简易数字式电容测试仪，既融合了电子技术的基础知识，又与生产实际结合紧密，能够满足实验教学需要和科研开发应用的需要，同时，电路简洁，条理清晰，便于沟通和交流学习，具有较强的通用性和实用性。 在本次课程设计过程中得到了各方面的支持和帮助，在此特别向数子电子技术老师表示由衷的感谢。由于设计时间和水平的限制，如有不足之处，敬请指正
智能数字万用表 郭盛，谢鹏程，王飘，张玙姣 摘要：本设计能够精准的测量直流电压、交流电压和电阻。电阻测量是采用xxxxxx；交流测量是用AD637真有效值转换芯片将交流信号转换成直流电压后测量，可以实现10MΩ的输入阻抗和高安全性。电路中关键器件采用精密运算放大器OPA07；ADC采用ICL7135芯片；控制器选用89C52单片机，实现了低功耗，量程自动切换功能。另外，通过利用继电器，实现了测量档位转换的便捷和可靠性。系统采用键盘输入，液晶显示输出，人机交互灵活，界面友好，操作简单。该作品的性能指标达到了题目的设计要求。 关键字：数字万用表、ICL7135、89C52单片机
一、系统方案 1.题目任务要求及相关指标要求分析 系统主要分为：直流电压、交流电压和电阻测量三部分。直流电压和交流电压制作的指标都不高，实现起来比较容易。 系统最主要的问题是电阻测量。XXXXXXXXXXX 2.方案论证与比较 （1）交流有效值测量方案 方案一：模拟运算法。根据有效值的数学定义，用集成器件乘法器、开放器等依次对被测信号进行平方、平均、开方等计算直接得到交流信号输出有效值。这种方案的测量动态范围小，精度不高且当输入信号的幅度变小时，平均器输出电压的平均值下降很快，输出幅度很小。 方案二：交流整形电路。采用AD637集成真有效值转换芯片，把交流电压信号转换为幅值等于交流有效值的直流电压信号，再对直流电压信号进行测量，这种方案电路简单、响应速度快、失真度小，工作稳定可靠，故采用此种方案。 （2）电阻测量部分 方案一：电阻比例法。基于双积分式A/D转换，采用比例法构成的电阻-数字的转换。比例法测量原理图如图1所示。 此方案由于在电阻Rx、Rs中流过相同的电流，因此不需要精密的基准电流源，但需要计数器和基准时钟发生器且电路复杂。 方案二：恒流源法。XXXXXXXXXXX
长安大学 电子技术课程设计 数字频率计的设计 专业： 班级： 姓名 指导教师： 日期：
目录 引言 第一章系统概述 一、设计方案的选择 1、计数法 2、计时法 二、整体框图及原理 第二章单元电路设计 一、放大电路设计 二、闸门电路设计 三、时基电路设计 四、控制电路设计 五、报警电路设计 六、整体电路图 七、整机元件清单 第三章设计小结 一、设计任务完成情况 二、问题及改进 三、心得体会 鸣谢 附录
引言 题目：数字频率计的设计 初始条件： 本设计可以使用在数模电理论课上学过或没学过的集成器件和必要的门电路构建简易频率计，用数码管显示频率计数值。 要求完成的主要任务： ①设计一个频率计。要求用4位7段数码管显示待测频率，并用发光二极管表示单位。 ②测量频率的范围：100hz—100khz。 ③测量信号类型：正弦波和方波。 ④具有超量程报警功能。 摘要： 本次课程设是基于TTL系列芯片的简易数字频率计,数字频率计应用所学的数字电路和模拟电路的知识进行设计。在设计过程中，所有电路仿真均基于Multisim仿真软件。本课程设计介绍了简易频率计的设计方案及其基本原理，并着重介绍了频率计各单元电路的设计思路，原理及仿真，整体电路的的工作原理，控制器件的工作情况。设计共有三大组成部分：一是原理电路的设计，本部分详细讲解了电路的理论实现，是关键部分；二是性能测试，这部分用于测试设计是否符合任务要求。三是是对本次课程设计的总结。 关键字：频率计、TTL芯片、时基电路、逻辑控制、分频、计数、报警
第一章系统概述 一、设计方案的选择 信号的频率就是信号在单位时间内所产生的脉冲个数，其表达式为f=N/T，其中f为被测信号的频率，N为计数器所累计的脉冲个数，T为产生N个脉冲所需的时间。计数器所记录的结果，就是被测信号的频率。如在1s内记录1000个脉冲，则被测信号的频率为1000HZ。测量频率的基本方法有两种：计数法和计时法，或称测频法和测周期法。 1、计数法 计数法是将被测信号通过一个定时闸门加到计数器进行计数的方法，如果闸门打开的时间为T，计数器得到的计数值为N1，则被测频率为f=N1/T。改变时间T，则可改变测量频率范围。如图（1-1-1） 计数值N1 被测信号 标准闸门 T 图 1-1-1 测频法测量原理 设在T期间，计数器的精确计数值应为N,根据计数器的计数特性可知，N1的绝对误差是N1=N+1,N1的相对误差为δN1=(N1-N)/N=1/N。由N1的相对误差可知，N的数值愈大，相对误差愈小，成反比关系。因此，在f以确定的条件下，为减少N的相对误差，可通过增大T的方法来降低测量误差。当T为某确定值时（通常取1s），则有f1=N1,而f=N，故有f1的相对误差：δf1=(f1-f)/f=1/f 从上式可知f1的相对误差与f成反比关系，即信号频率越高，误差越小；而信号频率越低，则测量误差越大。因此测频法适合用于对高频信号的测量，频率越高，测量精度也越高。
数字万用表的基础知识 数字万用表亦称数字多用表DMM（digital multimeter） 一、数字万用表的特点 1、数字万用表采用数字化测量技术，将被测电量均转换成电压信号，并以数 字形式显示。 2、准确度高 3、测量范围宽 4、测量速度快2～5次／秒 5、微功耗 6、集成度高，体积小，重量轻，可靠性好 7、测量种类多，功能齐全，操作简便 二．技术特性 1．测量范围 ⑴交、直流电压（交流频率为45Hz～500Hz）；量程分别为200mV、2V、20V、200V和1000五档，直流精度为±（读数的％＋2个字）以下，交流精度为±（读数的1％＋5个字）；输入阻抗，直流档为10MΩ，交流档为10MΩ、100PF。 ⑵交、直流电流量程分别为200μA、2mA、200mA和10A五档，直流精度为±（读数的％＋2个字），交流精度为±（读数的％＋5个字），最大电压负荷为250mV（交流有效值）。 ⑶电阻：量程分别为：200Ω、2kΩ、200kΩ、2MΩ和20MΩ档。精度为±（读数的％＋3个字）。
⑷二极管导通电压：量程为 0～，测试电流为1mA ±mA 。 ⑸三极管β值检测：测试条件为：V CE ＝，I B ＝10μA 。 ⑹短路检测：测试电路电阻＜ 20Ω±10Ω 2．采样时间：T S ＝。 三．使用方法 1．准备 2．按下电源开关，观察液晶显示是否正常，有否电池缺电标志出现，若有则要先更换电池。 3．使用 （1）交、直流电流的测量：根据测量电流的大小选择适当的电流测量量程和红表笔的插入孔，测量直流时，红表笔接触电压高一端，黑表笔接触电压低的一端，正向电流从红表笔流入万用表，再从黑表笔流出，当要测量的电流大小不清楚的时候，先用最大的量程来测量，然后再逐渐减小量程来精确测量。 （2）交、直流电压的测量：红表笔插入“V/Ω”插孔中，根据电压的大小选择适当的电压测量量程，黑表笔接触电路“地”端，红表笔接触电路中待测点。特别要注意，数字万用表测量交流电压的频率很低（45～500Hz ），中高频率信号的电压幅度应采用交流毫伏表来测量。1 23456789
简易数字式电阻、电容和电感测量仪设计报告 摘要：本系统利用TI公司的16位超低功耗单片机MSP430F149和ICL8038精密函数发生器实现对电阻、电容和电感参数的测量。本系统以自制电源作为LRC数字电桥和各个主要控制芯片的输入电源，并采用ICL8038芯片产生高精度的正弦波信号流经待测的电阻、电容或者电感和标准电阻的串联电路，通过测量电阻、电容或者电感和标准电阻各自的电压，利用电压比例计算的方法推算出电阻值、电容值或者电感值。利用MSP430F149单片机控制测量和计算结果，运用自校准电路提高测量精度，同时用差压法，消除了电源波动对结果的影响。测量结果采用12864液晶模块实时显示。实验测试结果表明，本系统性能稳定，测量精度高。 关键词：LRC 数字电桥、电压比例法、液晶模块、MSP430F149、电阻电容电感测量 一、设计内容及功能 1.1设计内容 设计并制作一台简易数字式电阻、电容和电感参数测量仪，由测量对象、测量仪、LCD 显示和自制电源组成，系统模块划分如下图所示： 测量对象 LCD显示 电阻/电容/电感 简易的数字电阻、电容和电感测量仪 自制电源 1.2 具体要求 1. 测量范围 （1）基本测量范围：电阻100Ω～1MΩ；电容100pF～10000pF；电感100μH～10mH。 （2）发挥测量范围：电阻10Ω～10MΩ；电容50pF～10μF；电感50μH～1H。 2. 测量精度 （1）基本测量精度：电阻±5% ；电容±10% ；电感±5% 。 （2）发挥测量精度：电阻±2% ；电容±8% ；电感±8% 。 3. 利用128*64液晶显示器，显示测量数值、类型和单位。 4. 自制电源 5. 使用按键来设置测量的种类和单位 1.3系统功能 1. 基本完成以上具体要求 2. 使用三个按键分别控制R、C、L的测试 3. 采用液晶显示器显示测量结果 二、系统方案设计与选择 电阻、电容、电感测试仪的设计目前有多种方案可以实现，例如、使用可编程逻辑控制器(PLC)、振荡电路与单片机结合或CPLD与EDA相结合等等来实现。在设计前本文对各种方案进行了比较：
目录 摘要 2 关键词2 1 概述 3 1.1设计意义 3 1.2系统主要功能 3 2 硬件电路设计方案及描述3 2.1 设计方案 3 2.2 主要元器件的介绍 4 2. 3控制电路模块13 2.4 元件清单16 3数字式电流表的软件设计16 3.1系统程序设计总方案 16 3.2系统子程序设计 17 4数字式电流表的调试19 4.1软件调试 19 4.2显示结果及误差分析 20 5总结22附录1.电路原理图及仿真图23附录2. 程序代码24参考文献 26
基于单片机的简易数字电流表设计 摘要 数字电流表的诞生打破了传统电子测量仪器的模式和格局。它显示清晰直观、读数准确，采用了先进的数显技术，大大地减少了因人为因素所造成的测量误差事件。数字电流表是建立在数字电压表的基础上，让电压表与电阻串联，其显示的是电流，数字电压表是把连续的模拟量（直流输入电压）转换成不连续、离散的数字形式，并加以显示的仪表。数字电流表把电子技术、计算技术、自动化技术的成果与精密电测量技术密切的结合在一起，成为仪器、仪表领域中独立而完整的一个分支，数字电流表标志着电子仪器领域的一场革命，也开创了现代电子测量技术的先河。本设计采用了以单片机为开发平台，控制系采用AT89C52单片机，A/D转换采用ADC0809。系统除能确保实现要求的功能外，还可以方便进行8路其它A/D转换量的测量、远程测量结果传送等扩展功能。简易数字电流测量电路由A/D转换、数据处理、显示控制等组成。 关键词：单片机 AT89C51 A/D转换ADC0809数据处理
1 .概述 1.1设计意义 通过课程设计，掌握电子设计的一般步骤和方法，锻炼分析问题解决问题的能力，学会如何查找所需资料，同时复习以前所学知识并加深记忆，为毕业设计打好基础，也为以后工作作准备。通过对选题的分析设计，学习数字电流表的工作原理、组成和特性；掌握数字电流表的校准方法和使用方法； 1.2系统主要功能 A、利用AD转换芯片和精密电阻测量0~20mA电流 B、系统工作符合一般数字电流表要求 2 硬件电路设计方案及描述 2.1 数字式电流表系统硬件设计 硬件电路设计主要包括：AT89S51单片机系统，A/D转换电路，显示电路。测量最大电流为20ma，显示最大值为20.00ma。本实验采用AT89S51单片机芯片配合ADC0809模/数转换芯片构成一个简易的数字电流表。 硬件电路设计由6个部分组成; A/D转换电路，AT89C51单片机系统，LED显示系统、时钟电路、复位电路以及测量电流输入电路。硬件电路设计框图如图2.1所示。 2.1数字式电流表系统硬件设计框图
中国石油大学胜利学院电子技术课程设计总结报告 题目：数字万用表的组装与调试 学生姓名： 系别： 专业年级： 学号： 指导教师： 2015年1月3日
一、设计任务与要求 1、任务：学习了解DT830T数字万用表，熟悉它的工作原理。然后安装并调试数字万用表。通过对DT830T数字万用表的安装与调试实训，了解数字万用表的特点，熟悉装配数字万用表的基本工艺过程、掌握基本的装配技艺、学习整机的装配工艺、培养自身的动手能力以及培养严谨的学习工作作风。DT830B 由机壳熟料件（包括上下盖和旋钮）、印制板部件（包括插口）、液晶屏及表笔等组成，组装成功关键是装配印制板部件。因为一旦被划伤或有污迹，将对整机的性能产生很大的影响。整机安装的流程图如下所示 2要求： 1) 了解数字万用表特点以及它的发展趋势。 2) 熟悉万用表装配技术的基本工艺过程。 3) 认识DT830T数字万用表的液晶显示器件、印制板部件等。 4) 安装制作一台DT830T数字万用表。 5）根据技术指标测试DT830T数字万用表的主要参数 6) 校验数字式万用表，减小其误差。 二、系统框架原理与设计 DT830T电路原理它是3位半数字万用表。其特点：分辨力强、准确度高（±0.5%～±1.5%）、测试功能完善、测量速率快、显示直观、耗电省、过载能力强、便于携带。发展趋势：自动量程，显示图形“数字/模拟条图”双显示数字万用表克服了不能反映被测量连续度化的不足。总体电路原理相关说明数字万用表由以下几部分功+能组成，复原电路、震荡电路、ADC输入、被测量显示、ADC使能控制。复位电路用来清零进行下一次的测量；震荡电路用来消除一些外来干扰，使电路工作更加稳定；ADC输入则是将输入量进行AD转换；测量显示就是显示测量的数值。 数字万用表的核心是以ICL7106A/D转化器为核心的数字万用表。A/D转化器将0~2V范围的模拟电压变成三位半的BCD码数字显示出来。将被测直流电
数字频率计的设计 摘要：采用STC89C52RC单片机作为系统的核心控制器件，该系统采用直流供电，由信号输入模块、信号相加模块、滤波模块、信号比较器模块，电平转换模块组成，具有信号输入、测信号频率、测量矩形方波占空比的功能，并且具有测量精度高功耗低、抗干扰能力强等特点。
1 方案设计与比较
信号混合电路模块 方案一：同相加法器。加法器是一种数位电路，其可进行信号的加法计算。加法器是产生数的和的装置。加数和被加数为输入，和数与进位为输出的装置为半加器。若加数、被加数与低位的进位数为输入，而和数与进位为输出则为全加器。同相加法器输入阻抗高，输出阻抗低反相加法器输入阻抗低，输出阻抗高当选用同相加法器时，如A输入信号时，因为是同相加法器，输入阻抗高，这样信号不太容易流入加法器，反而更容易流入B端，而影响到B端的正常使用;同样，如B输入信号时，容易流入A端，而影响到A端的正常使用。 方案二：反相加法器。当选用反相加法器时，因为加法器输入阻抗低，不管是A端，还是B端信号，更容易流入加法器，而不会影响其它路的正常使用。 综上所述选择方案一。 滤波电路模块 方案一：选用有源二阶切比雪夫高通滤波器。切比雪夫滤波电路在通带或阻带上频率响应幅度等波纹波动的滤波器。切比雪夫滤波器在过渡带比巴特沃斯滤波器的衰减快，但频率响应的幅频特性不如后者平坦。切比雪夫滤波器和理想滤波器的频率响应曲线之间的误差最小，但是在通频带内存在幅度波动，有可能有纹波波动导致电压达到施密特触发器的上限或下限出发电平，导致误触发，输出方波可能严重失真。 方案二：选用有源二阶巴特沃斯高通滤波器。巴特沃斯滤波电路的幅频响应在通带中具有最平幅度特性没有起伏，而在阻频带则逐渐下降为零，由于巴特沃斯滤波电路的幅频响应曲线很平滑，没有起伏，可以有效规避施密特比较器中的误触发，所以选用幅频响应曲线最平滑的巴特沃斯型滤波器，可以有效规避误触发。 综上所述选择方案二。
唐山学院 单片机原理课程设计 题目简易数字温度计 系 (部) 智能与信息工程学院 班级 姓名 学号 指导教师 2017 年 1 月 2 日至 1 月 6 日共 1 周 2017年1月4日
《单片机原理》课程设计任务书
课程设计成绩评定表
目录 1.方案论证 0 2.硬件设计............................................ 错误!未定义书签。 2.1系统构成 (1) 2.2器件选择 (1) 2.2.1 AT89C51概述 (1) 2.2.2 AT89C51引脚功能 (3) 2.2.3复位电路的设计 (4) 2.3数字温度传感器 (5) 2.3.1 DS1621的技术指标 (5) 2.3.2 DS1621的工作原理 (6) 2.4 单片机和DS1621接口电路...................... 错误!未定义书签。 2.5 七段LED数码显示电路 (7) 3.系统软件设计 (9) 3.1 编程语言选择 (9) 3.2 主程序的设计 (9) 3.3 温度采集模块设计 (10) 3.4 温度计算模块设计 (10) 3.5 串行总线编程 (11) 4.软硬件调试结果分析 (12) 5.设计总结 (13) 6.参考文献 (14) 附录A 多点温度采集系统电路原理图 (15)
1.方案论证 该系统可以使用方案一：热敏电阻；方案二：数字温度芯片DS1621实现。采用数字温度芯片DS1621 测量温度，输出信号全数字化。便于单片机处理及控制，省去传统的测温方法的很多外围电路。且该芯片的物理化学性很稳定，它能用做工业测温元件，此元件线形较好。在0—100摄氏度时，最大线形偏差小于1摄氏度。DS1621 的最大特点之一采用了单总线的数据传输，由数字温度计DS1621和微控制器AT89C51构成的温度测量装置，它直接输出温度的数字信号，可直接与计算机连接。这样，测温系统的结构就比较简单，体积也不大。采用51 单片机控制，软件编程的自由度大，可通过编程实现各种各样的算术算法和逻辑控制，而且体积小，硬件实现简单，安装方便。 控制工作，还可以与PC 机通信上传数据，另外AT89S51 在工业控制上也有着广泛的应用，编程技术及外围功能电路的配合使用都很成熟。 该系统利用AT89C51芯片控制温度传感器DS1621进行实时温度检测并显示，能够实现快速测量环境温度，并可以根据需要设定上下限报警温度。该系统扩展性非常强，它可以在设计中加入时钟芯片DS1302以获取时间数据，在数据处理同时显示时间，并可以利用AT24C16芯片作为存储器件，以此来对某些时间点的温度数据进行存储，利用键盘来进行调时和温度查询，获得的数据可以通过MAX232芯片与计算机的RS232接口进行串口通信，方便的采集和整理时间温度数据。故采用了方案二。 测温电路的总体设计方框图如图1-1所示，控制器采用单片机AT89C51，温度传感器采用DS1621，用5位LED数码管以串口传送数据实现温度显示。 图1-1 测温电路的总体设计方框图
湖北经济学院 电子设计大赛设计报告 课题名称：数字智能万用表 指导教师：汪成义王金庭刘光然学生姓名：汪凡夏晶晶张薇 学生院系：电子工程系 时间： 2011年7月
智能数字万用表 一 设计目的 1、培养综合性电子线路的设计能力。 2、掌握综合性电子线路的安装和调试方法。 3、学会基于M3进行软件设计。 二 任务及要求 1、任务 设计并制作一台具有直流电压、交流电压和电阻测量功能的智能数字万用表。示意图如图1所示。 图1 智能数字万用表示意图 2、要求 1、基本要求 （1）2 1 3数码显示，最大读数1999。
（2）直流电压量程：0.2V 、2V 、20V ，精度为±0.2%±1个字；输入阻抗≥10M Ω。 （3）交流电压量程：0.2V 、2V 、20V ，精度为±0.5%±2个字（以50 Hz 为 基准）；输入阻抗≥10M Ω；频率响应范围为40~1000Hz 。 （4）电阻量程： 2Ω、200Ω、2M Ω，精度±0.2%±2个字。 2、发挥部分 （1）直流电压测量具有自动量程转换功能。 （2）具有“自动关机”功能，即在测量过程中，若1分钟内无任何键按下，仪器会自动关闭显示并处于低功耗状态；再按任意键，仪器能返回“自动关机”前的工作状态。 （3）具有相对误差（△%）测量功能，即在进行某项测量时，首先通过示屏提示用户从键盘输入标称值，一旦输入确认后，仪器能显示相对误差中的△值。 （4）其它。 三 总体设计方案 1、系统模块图 根据题目要求和本系统的设计思想，系统主要包括图2所示的模块： 图2系统模块框 被 测 量 输 入 电测阻 测直流 测交流 交测直流转换电路 电阻测量电路 量 程 自 动 转 换 电 路 A /D 转换电路 单 片 机 系 统 键盘与显示
电子测量实训报告 姓名：X X X 院系：X X X X 学院 专业：07电子信息工程 学号： 指导教师： 完成时间: 2010 年 9月 7 日
目录 第1章引言 (3) 1.1数字频率计的概述 (3) 1.2设计任务 (3) 1.3设计目的 (4) 1.4设计方案 (4) 1.5频率计设计原理 (5) 第2章系统硬件设计 (5) 2.1电路原理图设计 (5) 2.2单元电路介绍 (6) 2.3 74LS90引脚及其说明 (8) 2.4 74LS47的介绍 (9) 2.5 74LS123的介绍 (10) 第3章硬件调试 (11) 第4章实训小结 (10) 第5章附录 (13) 附录1 硬件电路原理图和连接图 (13) 附录2 元器件清单 (14) 附录3 参考文献 (14)
数字频率计的设计 摘要：本实训报告是关于数字频率计设计的简要介绍。采用直接测频法的方案来完成本次实训设计。其组成部分有时基电路、闸门电路、逻辑控制电路以及可控制的计数、译码、显示电路。该设计主要用于数码管的显示功能，在四位LED数码管上对输入信号频率进行显示，并能够准确运行。 关键词：数字频率计、计数脉冲、单稳态电路、闸门电路、锁存、频率显示 第1章引言 1.1数字频率计的概述 数字频率计是直接用十进制数字来显示被测信号频率的一种测量装置。它不仅可以测量正弦波，方波，三角波和尖脉冲信号的频率，而且还可以测量他们的周期。数字频率计在测量其他物理量如转速、振荡频率等方面获得广泛应用。所谓频率，就是周期性信号在单位时间（1s）里变化的次数。若在一定时间间隔T内测得的这个周期性信号的重复变化次数N，则其频率可表示为：f =N/T。 1.2设计任务 设计一个数字频率计系统，频率在四位数码管上进行显示，如下图。从左到右依次为频率的千位、百位、十位、个位。 设计要求： （1）位数： 能计4位十进制数，计数位数主要取决于被测信号频率的高低，如果被测信号频率较高，精度又较高，可相应增加显示位数。 （2）量程： 最大读数为9999Hz，闸门信号的采样时间为1s。 （3）显示方式： 用七段LED数码管显示读数，做到显示稳定、不跳变。
电子工艺实习报告 ------数字万用表的设计
数字万用表的设计 一、摘要： 数字万用表又称数字多用表，简称DMM（Digital Multimeter）。它是由数字电压表DVM(Digital Voltmeter)与各种变换器组成的。其中直流数字电压表示数字万用表的基本组成部分，是数字万用表的核心。数字仪表是把连续的被测模拟量自动地变成断续的、用数字编码方式并以十进制数字自动显示测量结果的一种测量仪表。这是一种新型仪表，它把电子技术、计算机技术、自动化技术与精密电测量技术密切地结合在—起，成为仪器仪表领域中一个独立的分支。数字万用表(DMM)可直接测量电压、电流、电阻或其他电参量，其功能可任意组合并以十进制数字显示被测量的结果，应用十分广泛。本文以DT830B万用表为例。 二、关键词 数字万用表，DT830B万用表，硬件设计，焊接工艺。 三、引言 DT830B万用表是一种常用的万用表，它的技术成熟。而且它的应用广泛，可以测量直流电压、直流电流、交流电压、电阻、二极管的正向导通电压F U以及三极管的放大倍数hFE 等。该表使用7106型的A/D转换芯片，配3 1/2位的LCD液晶显示屏，表使用一只电位器来调整精度，一节9V电池做电源，量程开关兼做电源开关。该表具有体积小、电路简单、分辨力强、准确度高测试功能完善、测量速率快等特点，常用于电气测量，特别适合在校学生和电子爱好者学习、组装，在装配完成的同时也就得到了一款实用的测量工具。 四、数字万用表的功能： DCV：直流电压 ACV：交流电压 DCA：直流电流 R：电阻 F U：二极管的正向导通电压hFE：三极管放大倍数
课程设计任务书 学生姓名：覃朝光专业班级：通信1103 指导教师：工作单位：信息工程学院 题目: 数字频率计的设计与实现 初始条件： 本设计既可以使用集成脉冲发生器、计数器、译码器、单稳态触发器、锁存器、放大器、整形电路和必要的门电路等，也可以使用单片机系统构建简易频率计。用数码管显示频率计数值。 要求完成的主要任务: （包括课程设计工作量及技术要求，以及说明书撰写等具体要求） 1、课程设计工作量：1周。 2、技术要求： 1）设计一个频率计。要求用4位7段数码管显示待测频率，格式为0000Hz。 2）测量频率范围：10~9999Hz。 3）测量信号类型：正弦波、方波和三角波。 4）测量信号幅值：0.5~5V。 5）设计的脉冲信号发生器，以此产生闸门信号，闸门信号宽度为1s。 6）确定设计方案，按功能模块的划分选择元、器件和中小规模集成电路，设计分电路，画出总体电路原理图，阐述基本原理。 3、查阅至少5篇参考文献。按《武汉理工大学课程设计工作规范》要求撰写设计报告书。全文用A4纸打印，图纸应符合绘图规范。 时间安排： 1、2013年5 月17日，布置课设具体实施计划与课程设计报告格式的要求说明。 2、2013 年 6 月18 日至2013 年6 月22 日，方案选择和电路设计。 3、2013 年6 月22 日至2013 年7 月1 日，电路调试和设计说明书撰写。 4、2013年7月5日，上交课程设计成果及报告，同时进行答辩。 指导教师签名：年月日 系主任（或责任教师）签名：年月日
目录 摘要 (3) 1电路的设计思路与原理 (4) 1.1电路设计方案的选择 (4) 1.1.1方案一：利用单片机制作频率计 (4) 1.1.2方案二：利用锁存器与计数器制作频率计 (5) 1.1.3方案三：利用定时电路与计数器制作频率计 (5) 1.1.4方案确定 (6) 1.2 原理及技术指标 (6) 1.3 单元电路设计及参数计算 (8) 1.3.1时基电路 (8) 1.3.2放大整形电路 (9) 1.3.3逻辑控制电路 (9) 1.3.4计数器 (11) 1.3.5锁存器 (12) 1.3.6译码电路 (13) 2仿真结果及分析 (13) 2.1仿真总图 (13) 2.2单个元电路仿真图 (14) 2.3测试结果 (17) 3测试的数据和理论计算的比较分析 (17) 4制作与调试中出现的故障、原因及排除方法 (17) 4.1故障a (17) 4.2故障b (18) 4.3故障c (18) 4.4故障d (18) 4.5故障e (18) 5 心得体会 (19)

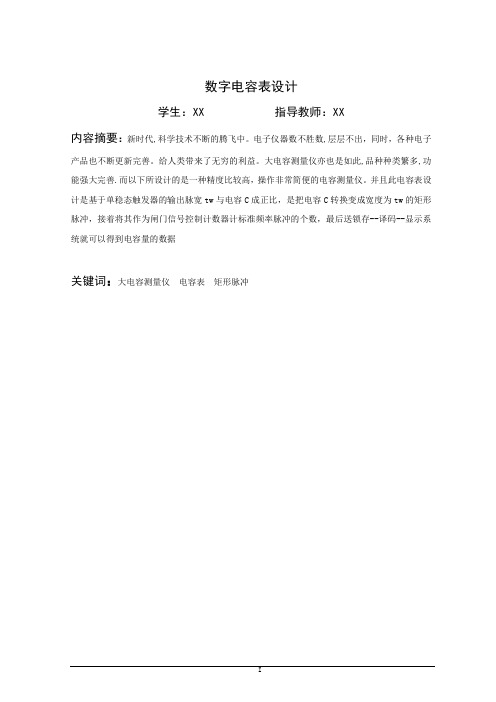

数字电容表设计 学生：XX 指导教师：XX 内容摘要：新时代,科学技术不断的腾飞中。电子仪器数不胜数,层层不出，同时，各种电子产品也不断更新完善。给人类带来了无穷的利益。大电容测量仪亦也是如此,品种种类繁多,功能强大完善.而以下所设计的是一种精度比较高，操作非常简便的电容测量仪。并且此电容表设计是基于单稳态触发器的输出脉宽tw与电容C成正比，是把电容C转换变成宽度为tw的矩形脉冲，接着将其作为闸门信号控制计数器计标准频率脉冲的个数，最后送锁存--译码--显示系统就可以得到电容量的数据 关键词：大电容测量仪电容表矩形脉冲
digital capacitance table design Abstract:The new age, the rapid development of science and technology continuously. Counting the electronic instrument, layer upon layer out, at the same time, various kinds of electronic products is also constantly updated perfect. Brought infinite interests. Large capacitance measuring instrument is also is such, breed varieties, powerful perfect. And the design is a kind of precision is higher, the operation is very simple capacitance measuring instrument. And the capacitance table design is based on a single state trigger the output pulse width tw and capacitance c is proportional to the capacitance C conversion is become the rectangular pulse width for tw, then as a gate signal control counter plan the number of standard frequency pulse, eventually give latch-decoding-show that the system can get electric capacity data Keywords: large capacitance measuring instrument capacitance table rectangular pulse .
电子产品制造工艺报告（万用表的制作流程） 课程：电子产品制造工艺 系别：计算机/软件 班级： 学号： 姓名：
——1008143109 目录 一、电子产品的构成 (3) 1.1数字万用表的概述 (3) 1.2数字万用表的介绍 (3) 1.3电器符号 (4) 1.4 UT51万用表的技术指标与一般特征 (4) 1.5UT51数字万用表安全操作准则 (5) 1.6 数字万用表的基本组成 (6) 1.7数字万用表的原理图： (7) 二、电子产品形成的各阶段应该完成的工艺工作 (8) 2.1组装过程简介 (8) 2.2技术资料1：数字万用表的装配图 (10) 2.3制作工艺流程图： (11) 名词解释： (12) 参考文献： (12)
第一章电子工艺技术入门 一、电子产品的构成 1.1数字万用表的概述 数字万用表是目前在电子测量及维修工作中最常用、最得力的一种工具类数字仪表。数字万用表迄今已有几十年的发展史。近年来，有大规模集成电路构成的新型数字万用表和高档智能数字万用表的大量问世，标志着电子测量领域的一场革命，也开创了想在电子测量技术的先河。目前，我国数字万用表的产量已居世界首位，每年生产近十万台中、低当数字万用表，并向100多个国家的大量出口，占世界中低档数字万用表总长量的85%以上。 数字万用表又称数字多用表，简称DMM（DigitalMultmeter）。它是由数字电压表DVM(DigitalV oltmeter)与各种变换器组成的。其中直流数字电压表示数字万用表的基本组成部 分，是数字万用表的核心。 1.2数字万用表的介绍 图1.1面牌说明
毕业设计（论文）任务书 课题名称数字频率设计课题性质毕业论文 专业楼宇智能化工程技术班级 11级学生姓名学号 113121 指导教师教研室主任系部主任 发放日期 一、课题条件： 1．分析频率计的设计方法； 2．利用现有的仿真软件进行波形仿真； 二、毕业论文（设计）主要内容： 1、测量信号：方波； 2、测量频率范围：1KHZ~9999HZ；10KHZ~100KHZ； 3、显示方式：4位十进制数显示； 4、时基电路由555定时器及分频器组成，555振荡器产生脉冲信号，经分频器分频产生的时基信号，其脉冲宽度分别为：1秒，0.1秒； 5、当被测信号的频率超出测量范围时，报警。 三、计划进度： 1. 资料的收集撰写开题报告 7月18日至9月8日 2. 方案设计 9月9日至9月15日 3. 电路的设计指标分析与确定；后期的电路优化元器件的选择与参数确定 9月16日至11月2日 4. 毕业设计论文的修改、完善 11月3日至11月10日 5. 毕业设计答辩11月15 日至11月20日 6. 毕业设计工作总结11月20日至11月25日 四、主要参考文献： (1)电子技术基础(第三版) (2)电子产品的设计与制作工艺 (3)电子设计技术杂志 (4)现代电子学及应用1 (5)AD (6)数字电子技术基础阎石主编高等教育出版社 指导教师（系）教研室主任 年月日年月日
摘要 频率计又称为频率计数器，是一种专门对被测信号频率进行测量的电子测量仪器。其最基本的工作原理为：当被测信号在特定时间段T内的周期个数为N 时，则被测信号的频率f=N/T。 频率计主要由四个部分构成：时基（T）电路、输入电路、计数显示电路以及控制电路。在一个测量周期过程中，被测周期信号在输入电路中经过放大、整形、微分操作之后形成特定周期的窄脉冲，送到主门的一个输入端。主门的另外一个输入端为时基电路产生电路产生的闸门脉冲。在闸门脉冲开启主门的期间，特定周期的窄脉冲才能通过主门，从而进入计数器进行计数，计数器的显示电路则用来显示被测信号的频率值，内部控制电路则用来完成各种测量功能之间的切换并实现测量设置。 在传统的电子测量仪器中，示波器在进行频率测量时测量精度较低，误差较大。频谱仪可以准确的测量频率并显示被测信号的频谱，但测量速度较慢，无法实时快速的跟踪捕捉到被测信号频率的变化。正是由于频率计能够快速准确的捕捉到被测信号频率的变化，因此，频率计拥有非常广泛的应用范围。 在传统的生产制造企业中，频率计被广泛的应用在产线的生产测试中。频率计能够快速的捕捉到晶体振荡器输出频率的变化，用户通过使用频率计能够迅速的发现有故障的晶振产品，确保产品质量。 在计量实验室中，频率计被用来对各种电子测量设备的本地振荡器进行校准。在无线通讯测试中，频率计既可以被用来对无线通讯基站的主时钟进行校准，还可以被用来对无线电台的跳频信号和频率调制信号进行分析。 常用的频率测量方法有测频法、测周法、测周期/频率法、F/V与A/D法。本文阐述了用测频法构成的数字频率计。 关键词：逻辑控制，计数器，时基（T）电路、输入电路、计数显示电路以及控制电路。
