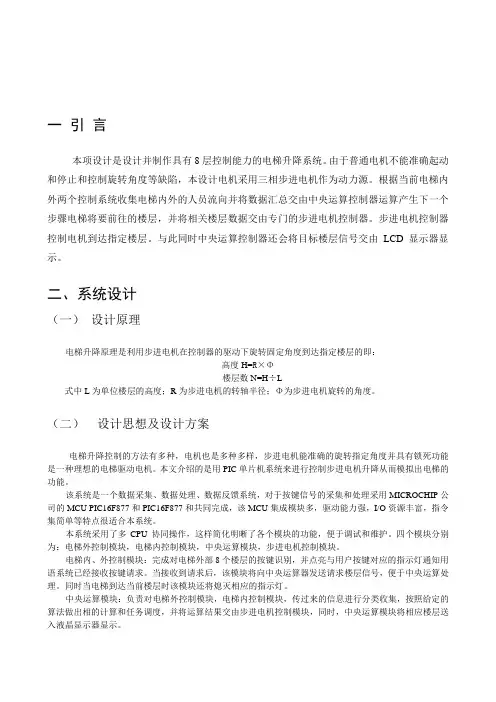

一引言
本项设计是设计并制作具有8层控制能力的电梯升降系统。由于普通电机不能准确起动和停止和控制旋转角度等缺陷，本设计电机采用三相步进电机作为动力源。根据当前电梯内外两个控制系统收集电梯内外的人员流向并将数据汇总交由中央运算控制器运算产生下一个步骤电梯将要前往的楼层，并将相关楼层数据交由专门的步进电机控制器。步进电机控制器控制电机到达指定楼层。与此同时中央运算控制器还会将目标楼层信号交由LCD显示器显示。
二、系统设计
（一）设计原理
电梯升降原理是利用步进电机在控制器的驱动下旋转固定角度到达指定楼层的即：
高度H=R×Φ
楼层数N=H÷L
式中L为单位楼层的高度；R为步进电机的转轴半径；Φ为步进电机旋转的角度。
（二）设计思想及设计方案
电梯升降控制的方法有多种，电机也是多种多样，步进电机能准确的旋转指定角度并具有锁死功能是一种理想的电梯驱动电机。本文介绍的是用PIC单片机系统来进行控制步进电机升降从而模拟出电梯的功能。
该系统是一个数据采集、数据处理、数据反馈系统，对于按键信号的采集和处理采用MICROCHIP公司的MCU PIC16F877和PIC16F877和共同完成，该MCU集成模块多，驱动能力强，I/O资源丰富，指令集简单等特点很适合本系统。
本系统采用了多CPU协同操作，这样简化明晰了各个模块的功能，便于调试和维护。四个模块分别为：电梯外控制模块，电梯内控制模块，中央运算模块，步进电机控制模块。
电梯内、外控制模块：完成对电梯外部8个楼层的按键识别，并点亮与用户按键对应的指示灯通知用语系统已经接收按键请求。当接收到请求后，该模块将向中央运算器发送请求楼层信号，便于中央运算处理。同时当电梯到达当前楼层时该模块还将熄灭相应的指示灯。
中央运算模块：负责对电梯外控制模块，电梯内控制模块，传过来的信息进行分类收集，按照给定的算法做出相的计算和任务调度，并将运算结果交由步进电机控制模块，同时，中央运算模块将相应楼层送入液晶显示器显示。
步进电机控制模块：接受中央运算模块的楼层和方向数据旋转相应的转数后停止，发出作业完成信号等待中央运算模块的再次调度
（三）单元电路的设计与论证
根据系统方案选择主要集中在：控制模块，显示模块，电机驱动芯片，步进电机选型
①控制模块
方案（1）：采用FPGA编写实现此功能的程序，FPGA资源丰富，速度快，实现功能扩展，可靠性好，但针对次设计而言显得太浪费，使得其使用效率低，而且价格昂贵。
方案（2）：采用PIC16F877单片机为控制系统的核心。对信号进行处理，输出显示地址，此系统的硬件与软件都比较容易实现，且满足本题的要求。性能价格比较高，资源丰富，
为扩展部分提供了丰富的资源。并且指令简单，易于理解与实现。有利于提高系统
稳定度。
比较以上两个方案，方案（1）与方案（2）均可以实现本题的要求，并且精度都可以满足要求，但方案（1）用与本系统不能充分利用器件的性能且其器件昂贵；方案（2）能够发挥各
个器件的优势且性能价格比较高，还能进行功能扩展。因此我们采用方案（2）进行设计。
②显示模块
方案（1）：采用LED数码管进行显示。数码管显示直观，亮度高，字符大，稳定性好，价格便宜是一种很好的数字显示器件，但考虑到驱动时需要动态显示，对系统的刷新率要
求高，否则就会出现闪烁感，而且仅能显示数字这就影响了人机的交互。
方案（2）：采用LCD1602显示器。它是一种16×2的液晶显示器。支持所有ASCII码字符显示，且美观舒适，功耗小。在不送入新的数据的情况下屏幕保持上个状态的显示。这就
大大简化了程序的设计难度。
比较以上两种方案，我们采用方案（2）进行设计。
③电机驱动芯片：
方案（1）：目前通用的步进电机有两种驱动方法，一种是采用H桥驱动电路，一种是采用ULN2003集成专用驱动芯片。H桥驱动电路是通过简单电子器件搭接的复杂电路，
稳定性，驱动效率，够不如集成专用驱动芯片好。
方案（2）：ULN2003集成专用驱动芯片为DIP16的封装，有7条线路的驱动能力，在实验中发现电机电流达到600mA该芯片发热严重。
方案（3）：TWH8751功率开关集成电路采用TOP-220封装形式,内电路由输入级,缓冲放大器和达林顿功率输出级组成,并设有反馈环路和减流型输出保护电路,通用性强.
TWH8751的输入端和选通端所需输入控制电流很小,仅100~200μA,而输出端允许通
过的最大电流为2A.内部另设有减流型保护电路,当输出电流超过3A时,保护电路能
自动使输出电流减至1A左右,在使输出截止后,集成开关电路将重新恢复至2A的输
出负载能力.
比较以上三种方案，我们采用方案（3）进行设计。
④步进电机选型
步进电机是此设计的核心设备，市场上一般以二、三、四、五相为多。步进电机分三种：永磁式（PM），反应式（VR）和混合式（HB）。本设计考虑到工作电压和精度要
求不高，价格因素，采用的是三相步进电机，它的工作电压为5V。
三、系统硬件设计
（一）电梯外控制模块
电梯外控制模块是负责收集电梯外部的人员按键和控制相应LED灯亮灭的模块，考虑到每一层楼都会有向上和向下两个运行方向，所以在8个楼层里一共需要16个按键和16个LED灯。而每个按键按下时会点亮亮对应的LED灯，当电梯到达该楼层时就熄灭该楼层对应运动方向的LED灯。当灯熄灭的时候
图3.1 电梯内、外控制模块流程图
图 3.2 中央运算模块流程图
图 3.3步进电机控制模块流程图
五、系统测试
为了确定系统与题目要求的符合程度，我们对系统的关键部分进行了实际的测试。
测量结果
表4.1 测量数据
为了防止在测量过程中测距仪的抖动而引起的测量误差，一般情况下应该测量几次而取其平均植。以上数据都是在固定测距仪的情况下所测得的。但是由于系统的分辨率为1us，系统引起的固定误差约为0.3mm，再加上本设计只转动角度，而没有考虑其它因素（如：摩擦等）的影响，所以在测量的时候给测量结果带来了一定的误差。从以上数据可见精度达到设计要求，并有实际使用价值。
最后经过设计的基于PIC单片机的电梯升降系统参数如下：
§系统升降范围1∽8楼。
§测量误差≤±1cm。
§工作温度范围：常温。
§工作电压范围：5∽10V。
