名词解释

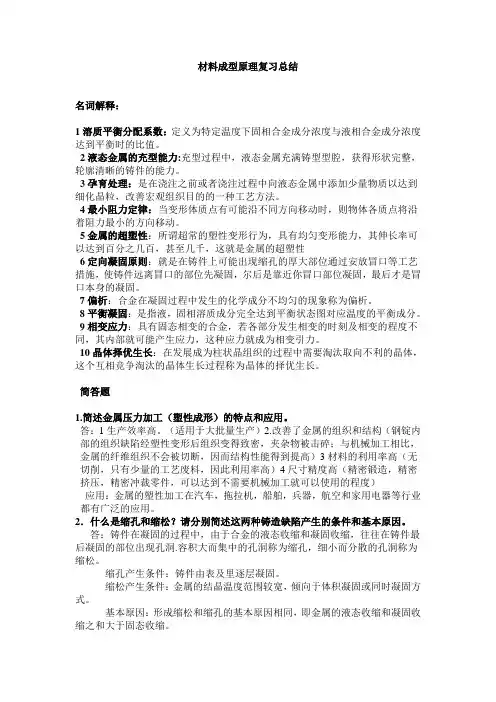

1溶质平衡分配系数;特定温度T*下固相合金成分浓度C*S与液相合金成分C*L达到平衡时的比值。
2缩孔：纯金属火共晶合金铸件中最后凝固部位形成的大而集中的孔洞；
缩松:具有宽结晶温度温度范围的合金铸件凝固中形成的细小而分散的缩孔；
3沉淀脱氧：将脱氧元素（脱氧剂）溶解到金属液中以FeO直接进行反应而脱氧，把铁还原的方法。
4均质形核:形核前液相金属或合金中无外来固相质点而从液相自身发生形核的过程，所以也成“自发形核”（实际生产中均质形核是不太可能的）非均质形核:依靠外来质点或型壁界面而提供的衬底进行生核过程，亦称“异质形核”或“非自发形核”。
5.简单加载:是指在加载过程中各应力分量按同一比例增加，应力主轴方向固定不变。
6.冷热裂纹:冷裂纹是指金属经焊接或铸造成形后冷却到较低温度时产生的裂纹，热裂纹是金属冷却到固相线附近的高温区时所产生的开裂现象
7.最小阻力定律:当变形体质点有可能沿不同方向移动时，则物体各质点将沿着阻力最小的方向移动.
填空
1.动力学细化四个内容:铸型振动、超声波振动、液相搅拌、流变铸造
2.铸件宏观凝固组织一般包括表层细晶粒区、中间柱状晶区和内部等轴晶区三个不同的形态的晶区
3.细化铸件宏观凝固组织的措施有合理地控制浇注工艺和冷却条件、孕育处理、动力学细化等三个方面
4.微观偏析的两种主要类型为晶内偏析与晶界偏析，宏观偏析按由凝固断面表面到内部的成分分布，有正常偏析与逆偏析两类
5.铸造过程中的气体主要来源是熔炼过程和浇注过程和铸型
6.我们所学的特殊条件下的凝固包括快速凝固和失重条件下凝固和定向凝固
7.液态金属（合金）凝固的驱动力由过冷度提供，而凝固时的形核方式有：均质形核和非均质形核两种
8.晶体的生长方式有连续生长和台阶方式生长两种
9.凝固过程的偏析可分为：微观偏析和宏观偏析两种
10.液体原子的分布特征为:长程无序，短程有序，即液态金属原子团的结构更类似于固态金属
11.Jakson因子α可以作为固液界面微观结构的判据，凡α<=2的晶体，其生长界面为粗糙，凡α>5的晶体，其生长界面为光滑
12.液态金属需要净化的有害元素包括碳氧硫磷
13.塑形成形中的三种摩擦状态分别是干摩擦、流体摩擦、边界摩擦
14.对数应变的特点是具有真实性、可靠性、和可加性
15.就大多数金属而言，其总的趋势是随着温度的升高，塑形增加
16.钢冷挤压时，需要对胚料表面进行磷化、皂化润滑处理
选择题1.塑形变形时，工具表面粗糙度对摩擦系数的影响（A）工件表面的粗糙度对摩擦系数的影响 A大于B等于C小于
2.塑形变形时，不产生硬化的材料叫做（A）A理想塑形材料B理想弹性材料C硬化材料
3.用近似平衡微分方程和近似塑形条件求解塑形成形问题的方法称为（B）A解析法B主应力法C滑移线法
4.韧性金属材料屈服时（A）准则较符合实际的 A密席斯B屈雷斯加C密席斯与屈雷斯加
5.塑形变形之前不产生弹性变形（或者忽略弹性变形）的材料叫做（B）A理想弹性材料B理性刚塑形材料C塑形材料
6.硫元素的存在使碳钢易产生（A）A热脆性B冷脆性C兰脆性
7.应力状态中的（B）应力，能充分发挥材料的塑形A拉应力B压应力C拉应力与压应力
8.平面应变时，其平均正应力σs（B）中间主应力σz.A大于B等于C小于
9.钢材中磷使钢的强度、硬度提高，塑形、韧性（B）.A提高B降低C没有变化
简答题1.简述顺序凝固原则和同时凝固原则的优缺点和适用范围
答：（1）铸件的顺序凝固原则是采取各种措施保证铸件各部分按照距离冒口的远近，由远及近朝着冒口方
向凝固，冒口本身最后凝固，铸件按照这一原则凝固时，可使缩孔集中在冒口中，获得致密的铸件。顺序凝固原则的优点：可以充分发挥冒口的补缩作用，防止缩孔与缩松的形成，获得致密铸件，其缺点为：顺序凝固时，铸件各部分存在温差，在凝固过程中易产生热裂，凝固后容易使铸件产生变形。此外，由于需要使用冒口和补贴，工艺出品率较低。其适用范围为：凝固收缩大、结晶温度范围小的合金。（2）同时凝固原则是采取工艺措施保证铸件各部分之间没有温差，或温差尽量小，使各部分同时凝固。同时凝固原则的优点：同时凝固时铸件温差小，不易产生热裂，凝固后不易引起应力和变形。其缺点为：同时凝固条件下，扩张角φ=0，没有补缩通道，无法实现补缩。其适用范围为：1）碳硅含量高的灰铸铁，其体收缩较小甚至不收缩，合金本身不易产生缩孔和缩松。2）结晶温度范围大，容易产生缩松的合金（如锡青铜），对气密性要求不高时，可采用这一原则，以简化工艺。3）壁厚均匀的铸件，尤其是均匀薄壁铸件，倾向于同时凝固，消除缩松困难，应采用同时凝固原则。4）球墨铸铁件利用石墨化膨胀进行自补缩时，必须采用同时凝固原则。5）某些适合采用顺序凝固原则的铸件，当热裂、变形成为主要矛盾时，可采用同时凝固原则。
2.简述影响变形抗力的因素（1）材料：化学成分、组织结构（2）变形程度（3）变形温度（4）变形速度（5）应力状态（6）接触面积（接触摩擦）
判断题1．液态金属的流动性越强，其充型能力越好。（√）2．金属结晶过程中，过冷度越大，则形核率越高。（√）3．实际液态金属（合金）凝固过程中的形核方式多为异质形核。（√）4、稳定温度场通常是指温度不变的温度场。（√）5、根据熔渣的分子理论，B>1时氧化物渣被称为碱性渣。（√）6、根据熔渣的离子理论，B2>0时氧化物渣被称为碱性渣。（√）7、按密席斯屈服准则所得到的最大摩擦系数μ=0.5。（ x ）8、塑性变形时，工具表面的粗糙度对摩擦系数的影响小于工件表面的粗糙度对摩擦系数的影响。（x ）9、静水压力的增加，对提高材料的塑性没有影响。（x）10、在塑料变形时要产生硬化的材料叫理想刚塑性材料。(x）11、塑性变形体内各点的最大剪应力的轨迹线叫滑移线。（√）
第十九章思考与练习 1.主应力法的基本原理和求解要点是什么？ 答：主应力法（又成初等解析法）从塑性变形体的应力边界条件出发，建立简化的平衡方程和屈服条件，并联立求解，得出边界上的正应力和变形的力能参数，但不考虑变形体内的应变状态。其基本要点如下： ⑴把变形体的应力和应变状态简化成平面问题（包括平面应变状态和平面应 力状态）或轴对称问题，以便利用比较简单的塑性条件，即 G -二=七S。对于形状复杂的变形体，可以把它划分为若干形状简单的变形单元，并近似地认为这些单元的应力应变状态属于平面问题或轴对称问题。 ⑵根据金属流动的方向，沿变形体整个（或部分）截面（一般为纵截面）切取包含接触面在 内的基元体，且设作用于该基元体上的正应力都是均布的主应力，这样，在研究基元体的力的平衡条件时，获得简化的常微分方程以代替精确的偏微分方程。接触面上的摩擦力可用库仑摩擦条件或常摩擦条件等表示。 ⑶在对基元体列塑性条件时，假定接触面上的正应力为主应力，即忽略摩擦 力对塑性条件的影响，从而使塑性条件大大简化。即有二X- J y=叙（当二X > 二y） ⑷将经过简化的平衡微分方程和塑性条件联立求解，并利用边界条件确定积分常数，求得接 触面上的应力分布，进而求得变形力。 由于经过简化的平衡方程和屈服方程实质上都是以主应力表示的，故而得名“主应力法”。 2 .一20钢圆柱毛坯，原始尺寸为-5Qmm 50mm ,在室温下镦粗至高度h=25mm 设接触表面摩擦切应力E =0.2丫。已知Y =746 ￡2Q MPa ,试求所需的变形力P和单位流动压力P O
解：根据主应力法应用中轴对称镦粗得变形力算得的公式 . Y 而本题.=0.2Y 与例题.=mk , k =—相比较得：m=0.4,因为该圆柱被压缩至 2 h=25mm 根据体积不变定理，可得r e =25 ,2 , d=50 2 ,h=25 又因为 Y = 746 ；0.2 （1 -—2 ） 15 3 .在平砧上镦粗长矩形截面的钢坯，其宽度为 a 、高度为h ,长度 l a ,若接触面上的摩擦条件符合库仑摩擦 定律，试用主应力法推导单位流动压力 P 的表 达式。 解：本题与例1平面应变镦粗的变形力相似，但又有 其不同点，不同之处在于■= U^y 这个摩擦条件，故在 2U ；二 y ^y LdX 中是一个一阶微分方程， J 算得的结果不一样，后面的答案也不 h 一样， 4 .一圆柱体，侧面作用有均布压应力 G ,试用主应力法求镦粗力 P 和单位流动压力p （见图19-36） 解：该题与轴对称镦粗变形力例题相似，但边界条件不一样，当r =r e ,二 re -J 0 而不是二re =0 ,故在例题中，求常数C 不一样: 2 . C = X e ? 2k 飞0 h 2τ ■ -y （X -X e ） 2k — h m d P = 丫（1 图 19-36
2．内应力按其产生的原因可分为 热应力 、 相变应力 和 机械应力 三种。。 11、塑性变形时不产生硬化的材料叫做 理想刚塑性材料 。 12、韧性金属材料屈服时， 密席斯屈服 准则较符合实际的。 13、硫元素的存在使得碳钢易于产生 热脆 。 14、应力状态中的 压 应力，能充分发挥材料的塑性。 15、平面应变时，其平均正应力 ｍ 等于 中间主应力 ２。 16、钢材中磷使钢的强度、硬度提高，塑性、韧性 降低 。 17、材料在一定的条件下，其拉伸变形的延伸率超过１００％的现象叫 超塑性 。 18、材料经过连续两次拉伸变形，第一次的真实应变为 １＝０.1，第二次的真实应变为 ２＝０.25，则总的真实应变 ＝0.35。 19、固体材料在外力作用下发生永久变形而不破坏其完整性的能力叫材料的 塑性 。 1、液态金属的流动性越强，其充型能力越好。 （ √ ） 2、金属结晶过程中，过冷度越大，则形核率越高。 （ √ ） 3、实际液态金属（合金）凝固过程中的形核方式多为异质形核。 （ √ ） 4、根据熔渣的分子理论，B>1时氧化物渣被称为碱性渣。 （ √ ） 5、根据熔渣的离子理论，B2>0时氧化物渣被称为碱性渣。 （√ ） 6、合金元素使钢的塑性增加，变形拉力下降。 （ × ） 7. 合金钢中的白点现象是由于夹杂引起的。 （ × ） 8 . 结构超塑性的力学特性为m k S 'ε=，对于超塑性金属m =0.02-0.2。 （ × ） 9. 影响超塑性的主要因素是变形速度、变形温度和组织结构。 （ √ ） 10．屈雷斯加准则与密席斯准则在平面应变上，两个准则是一致的。 （ × ） 11．变形速度对摩擦系数没有影响。 （ × ） 12. 静水压力的增加，有助于提高材料的塑性。 （ √ ） 13. 碳钢中冷脆性的产生主要是由于硫元素的存在所致。 （ × ） 14. 塑性是材料所具有的一种本质属性。 （ √ ） 15. 在塑料变形时要产生硬化的材料叫变形硬化材料。 （ √ ） 16. 塑性变形体内各点的最大正应力的轨迹线叫滑移线。 （ √ ） 17. 二硫化钼、石墨、矿物油都是液体润滑剂。 （ × ） 18．碳钢中碳含量越高，碳钢的塑性越差。 （ √ ） 3. 简述提高金属塑性的主要途径。 答：一、提高材料的成分和组织的均匀性 二、合理选择变形温度和变形速度 三、选择三向受压较强的变形方式 四、减少变形的不均匀性
材料成型工艺基础（第三版）部分课后习题答案 第一章 ⑵.合金流动性决定于那些因素？合金流动性不好对铸件品质有何影响？ 答：①合金的流动性是指合金本身在液态下的流动能力。决定于合金的化学成分、结晶特性、粘度、凝固温度围、浇注温度、浇注压力、金属型导热能力。 ②合金流动性不好铸件易产生浇不到、冷隔等缺陷，也是引起铸件气孔、夹渣、縮孔缺陷的间接原因。 ⑷.何谓合金的收縮？影响合金收縮的因素有哪些？ 答：①合金在浇注、凝固直至冷却至室温的过程中体积和尺寸縮减的现象，称为收縮。 ②影响合金收縮的因素：化学成分、浇注温度、铸件结构和铸型条件。 ⑹.何谓同时凝则和定向凝则？ 答：①同时凝则：将浇道开在薄壁处，在远离浇道的厚壁处出放置冷铁，薄壁处因被高温金属液加热而凝固缓慢，厚壁出则因被冷铁激冷而凝固加快，从而达到同时凝固。 ②定向凝则：在铸件可能出现縮孔的厚大部位安放冒口，使铸件远离冒口的部位最先凝固，靠近冒口的部位后凝固，冒口本身最后凝固。 第二章 ⑴.试从石墨的存在和影响分析灰铸铁的力学性能和其他性能特征。 答：石墨在灰铸铁中以片状形式存在，易引起应力集中。石墨数量越多，形态愈粗大、分布愈不均匀，对金属基体的割裂就愈严重。灰铸铁的抗拉强度低、塑性差，但有良好的吸震性、减摩性和低的缺口敏感性，且易于铸造和切削加工。石墨化不充分易产生白口，铸铁硬、脆，难以切削加工；石墨化过分，则形成粗大的石墨，铸铁的力学性能降低。 ⑵.影响铸铁中石墨化过程的主要因素是什么？相同化学成分的铸铁件的力学性能是否相同？ 答：①主要因素：化学成分和冷却速度。 ②铸铁件的化学成分相同时铸铁的壁厚不同，其组织和性能也不同。在厚壁处冷却速度较慢，铸件易获得铁素体基体和粗大的石墨片，力学性能较差；而在薄壁处，冷却速度较快，铸件易获得硬而脆的白口组织或麻口组织。 ⑸.什么是孕育铸铁？它与普通灰铸铁有何区别？如何获得孕育铸铁？ 答：①经孕育处理后的灰铸铁称为孕育铸铁。 ②孕育铸铁的强度、硬度显著提高，冷却速度对其组织和性能的影响小，因此铸件上厚大截面的性能较均匀；但铸铁塑性、韧性仍然很低。 ③原理：先熔炼出相当于白口或麻口组织的低碳、硅含量的高温铁液，然后向铁液中冲入少量细状或粉末状的孕育剂，孕育剂在铁液中形成大量弥散的石墨结晶核心，使石墨化骤然增强，从而得到细化晶粒珠光体和分布均匀的细片状石墨组织。 ⑻.为什么普通灰铸铁热处理效果没球墨铸铁好？普通灰铸铁常用热处理方法有哪些？目的是什 么？ 答：①普通灰铸铁组织中粗大的石墨片对基体的破坏作用不能依靠热处理来消除或改进；而球墨铸铁的热处理可以改善其金属基体，以获得所需的组织和性能，故球墨铸铁性能好。 ②普通灰铸铁常用的热处理方法：时效处理，目的是消除应力，防止加工后变形；软化退火，目的是消除白口、降低硬度、改善切削加工性能。 第三章 ⑴．为什么制造蜡模多采用糊状蜡料加压成形，而较少采用蜡液浇铸成形？为什么脱蜡时水温不应达到沸点？ 答：蜡模材料可用石蜡、硬脂酸等配成，在常用的蜡料中，石蜡和硬脂酸各占50%，其熔点为50℃~60℃，高熔点蜡料可加入塑料，制模时，将蜡料熔为糊状，目的除了使温度均匀外，对含填充料的蜡料还有防止沉淀的作用。
材料成形技术基础第一章 1-1 一、铸造的实质、特点与应用 铸造：将熔融的液体浇注到与零件的形状相适应的铸型型腔中，冷却后获得逐渐的工艺方法。 1、铸造的实质 利用了液体的流动形成。 2、铸造的特点 A适应性大（铸件重量、合金种类、零件形状都不受限制）； B成本低 C工序多，质量不稳定，废品率高 D力学性能较同样材料的锻件差。力学性能差的原因是：铸造毛胚的晶粒粗大，组织疏松，成分不均匀 3、铸造的应用 铸造毛胚主要用于受力较小，形状复杂（尤其是腔内复杂）或简单、重量较大的零件毛胚。 二、铸造工艺基础 1、铸件的凝固 （1）铸造合金的结晶结晶过程是由液态到固态晶体的转变过程。它由晶核的形成和长大两部分组成。通常情况下，铸件的结晶有如下特点： A以非均质形核为主 B以枝状晶方式生长为主。 结晶过程中，晶核数目的多少是影响晶粒度大小的重要因素，因此可通过增加晶核数目来细化晶粒。晶体生长方式决定了最终的晶体形貌，不同晶体生长方式可得到枝状晶、柱状晶、等轴晶或混合组织等。 （2）铸件的凝固方式 逐渐的凝固方式有三种类型：A逐层凝固B糊状凝固C中间凝固 2、合金的铸造性能 （1）流动性合金的流动性即为液态合金的充型能力，是合金本身的性能。它反映了液态金属的充型能力，但液态金属的充型能力除与流动性有关，还与外界条件如铸型性质、浇注条件和铸件结构等因素有关，是各种因素的综合反映。 生产上改善合金的充型能力可以从一下各方面着手： A选择靠近共晶成分的趋于逐层凝固的合金，它们的流动性好； B 提高浇注温度，延长金属流动时间； C 提高充填能力 D 设置出气冒口，减少型内气体，降低金属液流动时阻力。 （2）收缩性 A 缩孔、缩松形成与铸件的液态收缩和凝固收缩的过程中。对于逐层凝固的合金由于固液两相共存区很小甚至没有，液固界面泾渭分明，已凝固区域的收缩就能顺利得到相邻液相的补充，如果最后凝固出的金属得不到液态金属的补充，就会在该处形成一个集中的缩孔。适当控制凝固顺序，让铸件按远离冒口部分最先凝固，然后朝冒口方向凝固，最后才是冒口本身的凝固（即顺序凝固方式），就把缩孔转移到最后凝固的部位——冒口中去，而去除冒口后的铸件则是所要的致密铸件。 具有宽结晶温度范围，趋于糊状凝固的合金，由于液固两相共存区很宽甚至布满整个断
重庆工学院考试试卷（B） 一、填空题（每空2分，共40分） 1．液态金属本身的流动能力主要由液态金属的、和等决定。 2．液态金属或合金凝固的驱动力由提供。 3．晶体的宏观生长方式取决于固液界面前沿液相中的温度梯度，当温度梯度为正时，晶体的宏观生长方式为，当温度梯度为负时，晶体的宏观生长方式为。 5．液态金属凝固过程中的液体流动主要包括和。6．液态金属凝固时由热扩散引起的过冷称为。 7．铸件宏观凝固组织一般包括、和 三个不同形态的晶区。 8．内应力按其产生的原因可分为、和三种。 9．铸造金属或合金从浇铸温度冷却到室温一般要经历、和 三个收缩阶段。
10．铸件中的成分偏析按范围大小可分为和二大类。 二、下列各小题均有多个答案，选择最适合的一个填于横线上（每空1分，共9分）。 1.塑性变形时，工具表面的粗糙度对摩擦系数的影响工件表面的粗糙度 对摩擦系数的影响。 Ａ、大于；Ｂ、等于；Ｃ、小于； 2.塑性变形时不产生硬化的材料叫做。 Ａ、理想塑性材料；Ｂ、理想弹性材料；Ｃ、硬化材料；3.用近似平衡微分方程和近似塑性条件求解塑性成形问题的方法称 为。 Ａ、解析法；Ｂ、主应力法；Ｃ、滑移线法；4.韧性金属材料屈服时，准则较符合实际的。 Ａ、密席斯；Ｂ、屈雷斯加；Ｃ密席斯与屈雷斯加； 5.塑性变形之前不产生弹性变形（或者忽略弹性变形）的材料叫做。Ａ、理想弹性材料；Ｂ、理想刚塑性材料；Ｃ、塑性材料； 6.硫元素的存在使得碳钢易于产生。 Ａ、热脆性；Ｂ、冷脆性；Ｃ、兰脆性； 7.应力状态中的应力，能充分发挥材料的塑性。 Ａ、拉应力；Ｂ、压应力；Ｃ、拉应力与压应力；8.平面应变时，其平均正应力 ｍ中间主应力 ２。 Ａ、大于；Ｂ、等于；Ｃ、小于；
填空题 1．常用毛坯的成形方法有铸造、、粉末冶金、、、非金属材料成形和快速成形. 2.根据成形学的观点,从物质的组织方式上,可把成形方式分为、、 . 1．非金属材料包括、、、三大类. 2．常用毛坯的成形方法有、、粉末冶金、、焊接、非金属材料成形和快速成形作业2 铸造工艺基础 2-1 判断题（正确的画O，错误的画×） 1．浇注温度是影响铸造合金充型能力和铸件质量的重要因素。提高浇注温度有利于获得形状完整、轮廓清晰、薄而复杂的铸件。因此，浇注温度越高越好。（×） 2．合金收缩经历三个阶段。其中，液态收缩和凝固收缩是铸件产生缩孔、缩松的基本原因，而固态收缩是铸件产生内应力、变形和裂纹的主要原因。（O） 3．结晶温度范围的大小对合金结晶过程有重要影响。铸造生产都希望采用结晶温度范围小的合金或共晶成分合金，原因是这些合金的流动性好，且易形成集中缩孔，从而可以通过设置冒口，将缩孔转移到冒口中，得到合格的铸件。（O） 4．为了防止铸件产生裂纹，在零件设计时，力求壁厚均匀；在合金成分上应严格限制钢和铸铁中的硫、磷含量；在工艺上应提高型砂及型芯砂的退让性。（O） 5．铸造合金的充型能力主要取决于合金的流动性、浇注条件和铸型性质。所以当合金的成分和铸件结构一定时；控制合金充型能力的唯一因素是浇注温度。（×） 6．铸造合金在冷却过程中产生的收缩分为液态收缩、凝固收缩和固态收缩。共晶成分合金由于在恒温下凝固，即开始凝固温度等于凝固终止温度，结晶温度范围为零。因此，共晶成分合金不产生凝固收缩，只产生液态收缩和固态收缩，具有很好的铸造性能。（×）7．气孔是气体在铸件内形成的孔洞。气孔不仅降低了铸件的力学性能，而且还降低了铸件的气密性。（O） 8．采用顺序凝固原则，可以防止铸件产生缩孔缺陷，但它也增加了造型的复杂程度，并耗费许多合金液体，同时增大了铸件产生变形、裂纹的倾向。（O） 2-2 选择题 1．为了防止铸件产生浇不足、冷隔等缺陷，可以采用的措施有（D）。 A．减弱铸型的冷却能力； B．增加铸型的直浇口高度； C．提高合金的浇注温度； D．A、B和C； E．A和C。 2．顺序凝固和同时凝固均有各自的优缺点。为保证铸件质量，通常顺序凝固适合于（D），而同时凝固适合于（B）。 A．吸气倾向大的铸造合金； B．产生变形和裂纹倾向大的铸造合金； C．流动性差的铸造合金； D．产生缩孔倾向大的铸造合金。 3．铸造应力过大将导致铸件产生变形或裂纹。消除铸件中残余应力的方法是（D）；消除铸件中机械应力的方法是（C）。 A．采用同时凝固原则； B．提高型、芯砂的退让性； C．及时落砂； D．去应力退火。 4．合金的铸造性能主要是指合金的（B）、（C）和（G）。 A．充型能力；B．流动性；C．收缩；D．缩孔倾向；E．铸造应力；F．裂纹；G.偏析；H.气孔。
工程材料与成型技术基础 1.材料强度是指材料在达到允许的变形程度或断裂前所能承受的最大 应力。 2.工程上常用的强度指标有屈服强度和抗拉强度。 3.弹性模量即引起单位弹性变形所需的应力。 4.载荷超过弹性极限后，若卸载，试样的变形不能全部消失，将保留 一部分残余成形，这种不恢复的参与变形，成为塑性变形。 5.产生塑性变形而不断裂的性能称为塑性。 6.抗拉强度是试样保持最大均匀塑性变形的极限应力，即材料被拉断 前的最大承载能力。 7.发生塑性变形而力不增加时的应力称为屈服强度。 8.硬度是指金属材料表面抵抗其他硬物体压入的能力，是衡量金属材 料软硬程度的指标。 9.硬度是检验材料性能是否合格的基本依据之一。 10. 11.布氏硬度最硬，洛氏硬度小于布氏硬度，维氏硬度小于前面两 种硬度。 12.冲击韧性：在冲击试验中，试样上单位面积所吸收的能量。 13.当交变载荷的值远远低于其屈服强度是发生断裂，这种现象称 为疲劳断裂。 14.疲劳度是指材料在无限多次的交变载荷作用而不会产生破坏的 最大应力。
熔点。 16.晶格：表示金属内部原子排列规律的抽象的空间格子。 晶面：晶格中各种方位的原子面。 晶胞：构成晶格的最基本几何单元。 17.体心立方晶格:α-Fe 、鉻（Cr）、钼（Mo）、钨（W）。 面心立方晶格：铝（Al）、铜（Cu）、银（Ag）、镍(Ni)、金（Au）。 密排六方晶格：镁（Mg）、锌（Zn）、铍（Be）、镉（Cd）。18.点缺陷是指长、宽、高三个方向上尺寸都很小的缺陷，如：间 隙原子、置换原子、空位。 19.线缺陷是指在一个方向上尺寸较大，而在另外两个方向上尺寸 很小的缺陷，呈线状分布，其具体形式是各种类型的位错。 20.面缺陷是指在两个方向上尺寸较大，而在另一个方向上尺寸很 小的缺陷，如晶界和亚晶界。 21.原子从一种聚集状态转变成另一种规则排列的过程，称为结晶。 结晶过程由形成晶核和晶核长大两个阶段组成。 22.纯结晶是在恒温下进行的。 23.实际结晶温度Tn低于理论结晶温度Tm的现象，称为过冷，其 差值称为过冷度ΔT,即ΔT=Tm﹣Tn。 24.同一液态金属，冷却速度愈大，过冷度也愈大。 25.浇注时，向液态金属中加入一些高熔点、溶解度的金属或合金， 当其结构与液态金属的晶体结构相似时使形核率大大提高，获得均匀细小的晶粒。这种方法称为变质处理。 26.液态金属结晶后获得具有一定晶格结构的晶体，高温状态下的 晶体，在冷却过程中晶格结构法发生改变的现象，称为同素异构转变，又称重结晶。 27.一种金属具有两种或两种以上的晶体结构，称为同素异构性。 28.当溶质原子溶入溶剂晶格，使溶剂晶格发生畸变，导致固溶体 强度、硬度提高，塑性和韧性略有下降的下降，称为固溶强化。
第一章习题 1 . 液体与固体及气体比较各有哪些异同点？哪些现象说明金属的熔化并不是原子间结合力的全部破坏？答：（1）液体与固体及气体比较的异同点可用下表说明 （2）金属的熔化不是并不是原子间结合力的全部破坏可从以下二个方面说明： ①物质熔化时体积变化、熵变及焓变一般都不大。金属熔化时典型的体积变化?V m/V为3%~5%左右， 表明液体的原子间距接近于固体，在熔点附近其系统混乱度只是稍大于固体而远小于气体的混乱度。 ②金属熔化潜热?H m约为气化潜热?H b的1/15~1/30，表明熔化时其内部原子结合键只有部分被破坏。由此可见，金属的熔化并不是原子间结合键的全部破坏，液体金属内原子的局域分布仍具有一定的规律性。 2 . 如何理解偶分布函数g(r) 的物理意义？液体的配位数N1、平均原子间距r1各表示什么？ 答：分布函数g(r) 的物理意义：距某一参考粒子r处找到另一个粒子的几率，换言之，表示离开参考原子(处于坐标原子r=0)距离为r的位置的数密度ρ(r)对于平均数密度ρo（=N/V）的相对偏差。 N1 表示参考原子周围最近邻(即第一壳层)原子数。 r1 表示参考原子与其周围第一配位层各原子的平均原子间距，也表示某液体的平均原子间距。 3．如何认识液态金属结构的“长程无序”和“近程有序”？试举几个实验例证说明液态金属或合金结构的近程有序（包括拓扑短程序和化学短程序）。 答：（1）长程无序是指液体的原子分布相对于周期有序的晶态固体是不规则的，液体结构宏观上不具备平移、对称性。 近程有序是指相对于完全无序的气体，液体中存在着许多不停“游荡”着的局域有序的原子集团 （2）说明液态金属或合金结构的近程有序的实验例证 ①偶分布函数的特征
重庆理工大学考试试卷 材料成型原理（金属塑性成形部分） A 卷 共 7 页 一、填空题（每空1分，共 16 分） 1. 塑性成形中的三种摩擦状态分别是： 、 、 。 2. 物体的变形分为两部分：1） , 2) 。其中，引起 变化与球应力张量有关，引起 变化与偏应力张量有关。 3. 就大多数金属而言，其总的趋势是，随着温度的升高，塑性 。 4. 钢冷挤压前，需要对坯料表面进行 润滑处理。 5. 在 平面的正应力称主应力。该平面特点 ，主应力的方向与主剪应力方向的夹角为 或 。剪应力在 平面为极值，该剪应力称为： 。 6. 根据变形体的连续性，变形体的速度间断线两侧的法向速度分量必须 。 二、下列各小题均有多个答案，选择最适合的一个填于横线上（每空1分，共13分） 一般而言，接触面越光滑，摩擦阻力会越小，可是当两个接触表面非常光滑时，摩擦阻力反而提高，这一现象可以用哪个摩擦机理解释 。 Ａ、表面凹凸学说； Ｂ、粘着理论； Ｃ、分子吸附学说 计算塑性成形中的摩擦力时，常用以下三种摩擦条件，在热塑性变形时，常采用哪个 。 Ａ、库伦摩擦条件； Ｂ、摩擦力不变条件； Ｃ、最大摩擦条件 下列哪个不是塑性变形时应力—应变关系的特点 。 Ａ、应力与应变之间没有一般的单值关系； Ｂ、全量应变与应力的主轴重合 C 、应力与应变成非线性关系 4. 下面关于粗糙平砧间圆柱体镦粗变形说法正确的是 。 Ａ、I 区为难变形区； B 、II 区为小变形区； C 、III 区为大变形区 5. 下列哪个不是动可容速度场必须满足的条件 。 Ａ、体积不变条件； Ｂ、变形体连续性条件； Ｃ、速度边界条件； D 、力边界条件 6. 韧性金属材料屈服时， 准则较符合实际的。 Ａ、密席斯； Ｂ、屈雷斯加； Ｃ密席斯与屈雷斯加； 7. 塑性变形之前不产生弹性变形（或者忽略弹性变形）的材料叫做 。 Ａ、理想弹性材料； Ｂ、理想刚塑性材料； Ｃ、塑性材料； 8. 硫元素的存在使得碳钢易于产生 。 Ａ、热脆性； Ｂ、冷脆性； Ｃ、兰脆性； 9. 应力状态中的 应力，能充分发挥材料的塑性。 Ａ、拉应力； Ｂ、压应力； Ｃ、拉应力与压应力； 10. 根据下面的应力应变张量，判断出单元体的变形状态。 ??????????=80001000010ij σ ??????????--=4-0001-2027-ij σ ????? ?????=10000000020-ij σ （ ） （ ） （ ） A 、平面应力状态； B 、平面应变状态； C 、单向应力状态； D 、体应力状态 11. 已知一滑移线场如图所示，下列说法正确的是： 。 A 、C 点和B 点的ω角相等，均为45°； B 、如果已知B 、 C 、 D 、 E 四点中任意点的平均应力，可以求解其他三点的平均应力； C 、D 点和E 点ω角相等，均为-25°
《材料成形技术基础》考试样题答题页 （本卷共10页） 四、综合题（20分） 1、绘制图5的铸造工艺图（6分） 修 2、绘制图6的自由锻件图，并按顺序选择自由锻基本工序。（6分） 自由锻基本工序： 3、请修改图7--图10的焊接结构，并写出修改原因。 图7手弧焊钢板焊接结构（2分）图8手弧焊不同厚度钢板结构（2分） 修改原因：修改原因：
图9钢管与圆钢的电阻对焊（2分）图10管子的钎焊（2分） 修改原因：修改原因： 《材料成形技术基础》考试样题 （本卷共10页） 注：答案一律写在答题页中规定位置上，写在其它处无效。 一、判断题（16分，每空0.5分。正确的画“O”，错误的画“×”） 1．过热度相同时，结晶温度范围大的合金比结晶温度范围小的合金流动性好。这是因为在结晶时，结晶温度范围大的合金中，尚未结晶的液态合金还有一定的流动能力。 2．采用顺序凝固原则，可以防止铸件产生缩孔缺陷，但它也增加了造型的复杂程度，并耗费许多合金液体，同时增大了铸件产生变形、裂纹的倾向。 3．HT100、HT150、HT200均为普通灰口铸铁，随着牌号的提高，C、Si含量增多，以减少片状石墨的数量，增加珠光体的数量。 4．缩孔和缩松都是铸件的缺陷，在生产中消除缩孔要比消除缩松容易。 5．铸件铸造后产生弯曲变形，其原因是铸件的壁厚不均匀，铸件在整个收缩过程中，铸件各部分冷却速度不一致，收缩不一致，形成较大的热应力所至。 6．影响铸件凝固方式的主要因素是合金的化学成分和铸件的冷却速度。 7．制定铸造工艺图时，铸件的重要表面应朝下或侧立，同时加工余量应大于其它表面。8．铸造应力包括热应力和机械应力，铸造应力使铸件厚壁或心部受拉应力，薄壁或表层受压应力。铸件壁厚差越大，铸造应力也越大。 9．型芯头是型芯的一个组成部分。它不仅能使型芯定位，排气，同时还能形成铸件的内腔。10．为了防止铸钢件产生裂纹，设计零件的结构时，尽量使壁厚均匀；在合金的化学成分上要严格限制硫和磷的含量。 11．用压力铸造方法可以生产复杂的薄壁铸件，同时铸件质量也很好。要进一步提高铸件的机械性能，可以通过热处理的方法解决。 12．铸件大平面在浇注时应朝下放置，这样可以保证大平面的质量，防止夹砂等缺陷。13．自由锻的工序分为辅助工序、基本工序和修整工序，实际生产中，最常用的自由锻基本工序是镦粗、拔长、冲孔和轧制等。 14．制定铸造工艺图时，选择浇注位置的主要目的是保证铸件的质量，而选择分型面的主要目的是简化造型工艺。 15．把低碳钢加热到1200℃时进行锻造，冷却后锻件内部晶粒将沿变形最大的方向被拉长并产生碎晶。如将该锻件进行再结晶退火，便可获得细晶组织。
. 工程材料与成型技术基础 1.材料强度是指材料在达到允许的变形程度或断裂前所能承受的最大应力。 2.工程上常用的强度指标有屈服强度和抗拉强度。 3.弹性模量即引起单位弹性变形所需的应力。 4.载荷超过弹性极限后，若卸载，试样的变形不能全部消失，将保留一部分残余成形，这种不恢复的参与变形，成为塑性变形。 5.产生塑性变形而不断裂的性能称为塑性。 6.抗拉强度是试样保持最大均匀塑性变形的极限应力，即材料被拉断前的最大承载能力。 7.。发生塑性变形而力不增加时的应力称为屈服强度 8.硬度是指金属材料表面抵抗其他硬物体压入的能力，是衡量金属材料软硬程度的指标。 9.硬度是检验材料性能是否合格的基本依据之一。 10.
11.布氏硬度最硬，洛氏硬度小于布氏硬度，维氏硬度小于前面两种硬度。 12.冲击韧性：在冲击试验中，试样上单位面积所吸收的能量。 13.当交变载荷的值远远低于其屈服强度是发生断裂，这种现象称为疲劳断裂。 14.疲劳度是指材料在无限多次的交变载荷作用而不会产生破坏的最大应力。 文档资料Word . 15.原子在空间呈规则排列的固体物质称为晶体，晶体具有固定的熔点。 16.晶格：表示金属内部原子排列规律的抽象的空间格子。 晶面：晶格中各种方位的原子面。 晶胞：构成晶格的最基本几何单元。 17.体心立方晶格:α-Fe 、鉻（Cr）、钼（Mo）、钨（W）。 面心立方晶格：铝（Al）、铜（Cu）、银（Ag）、镍(Ni)、金（Au）。 密排六方晶格：镁（Mg）、锌（Zn）、铍（Be）、镉（Cd）。18.点缺陷是指长、宽、高三个方向上尺寸都很小的缺陷，如：间隙原子、置换原子、空位。 19.线缺陷是指在一个方向上尺寸较大，而在另外两个方向上尺寸很小的缺陷，呈线状分布，其具体形式是各种类型的位错。 20.面缺陷是指在两个方向上尺寸较大，而在另一个方向上尺寸很小的缺陷，如晶界和亚晶界。 21.原子从一种聚集状态转变成另一种规则排列的过程，称为结晶。结晶过程由形成晶核和晶核长大两个阶段组成。 22.纯结晶是在恒温下进行的。 23.实际结晶温度Tn低于理论结晶温度Tm的现象，称为过冷，其差值称为过冷度ΔT,即ΔT=Tm﹣Tn。
1过冷度：金属的理论结晶温度和实际结晶温度的差值 2均质形核：在没有任何外来的均匀熔体中的形核过程 3异质形核：在不均匀的熔体中依靠外来杂质或者型壁面提供的衬底进行形核的过程 4异质形核速率的大小和两方面有关，一方面是过冷度的大小，过冷度越大形核速率越快。二是和界面有关界面和夹杂物的特性形态和数量来决定，如果夹杂物的基底和晶核润湿，那么形核速率大。 5形核速率：在单位时间单位体积生成固相核心的数目 6液态成型：将液态金属浇入铸型之，凝固后获得具有一定形状和性能的铸件或者铸锭的方法 7复合材料：有两种或者两种以上物理和化学性质不同的物质复合组成一种多相固体 8定向凝固：使金属或者合金在熔体中定向生长晶体的方法 9溶质再分配系数：凝固过程当中，固相侧溶质质量分数和液相侧溶质质量分数的比值 10流动性是确定条件下的充型能力，液态金属本身的流动能力叫做流动性 11液态金属的充型能力是指液态金属充满铸型型腔获得完整轮廓清晰的铸件能力 影响充型能力的因素：（1）金属本身的因素包括金属的密度、金属的比热容、金属的结晶潜热、金属的粘度、金属的表面力、金属的热导率金属的结晶特点。（2）铸型方面的因素包括铸型的蓄热系数、铸型的温度、铸型的密度、铸型的比热容、铸型的涂料层、铸型的透气性和发气性、铸件的折算厚度（3）浇注方面的因素包括液态金属的浇注温度、液态金属的静压头、浇注系统中的压头总损失和。12影响液态金属凝固过程的因素：主要因素是化学成分冷却速度是影响凝固过程的主要工艺因素液态合金的结构和性质以及冶金处理（孕育处理、变质处理、微合金化）等对液态金属的凝固也有重要影响 13液态金属凝固过程当中的液体流动主要包括自然对流和强迫对流，自然对流是由于密度差和凝固收缩引起的流动，由密度差引起的对流成为浮力流。凝固过程中由传热。传质和溶质再分配引起液态合金密度的不均匀，密度小的液相上浮，密度大的下沉，称为双扩散对流，凝固以及收缩引起的对流主要主要产生在枝晶之间，强迫对流是由液体受到各种方式的驱动力产生的对流，例如压力头。机械搅动、铸型震动、外加磁场。 14铸件的凝固方式：层状凝固方式（动态凝固曲线之间的距离很小的时候）、体积凝固方式（动态凝固曲线之间的距离很大的时候）、中间凝固方式（介于中间情况的时候）、 15影响铸件凝固方式的因素有二：一是合金的化学成分，二是铸件断面上的温度梯度。 16热力学能障动力学能障：热力学能障是右被迫处于高自由能过度状态下的界面原子产生的他能直接影响系统自由能的大小，动力学能障是由于金属原子穿越界面过程引起的，他与驱动力的大小无关，而仅仅取决于界面的结构和性质，例如激活自由能。单从热力学条件来看，液相的自由能已经大于固相的自由能，固相为稳定相，相变应该没有能障，但是要想液相原子具有足够的的能量越过高能界面，还需动力学条件，因此液态金属凝固过程中必须克服热力学和动力学两个能障。液态金属在成分、温度、能量、上不是均匀的，即存在成分、能量、结构
第一篇 金属铸造成形工艺 一.掌握铸造定义与实质及其合金的铸造性能。 A铸造：将熔融金属浇入铸型型腔， 经冷却凝固后获得所需铸件的方法。 B铸造实质：液态成形。 C合金：两种或两种以上的金属元素、或金属与非金属元素（碳）熔和在一起，所构成具有金属特性的物质。 D合金的铸造性能：是指合金在铸造过程中获得尺寸精确、结构完整的铸件的能力，流动性和收缩性是合金的主要铸造工艺特性。 二.掌握合金的充型能力及影响合金充型能力的因素。 A合金的充型能力：液态合金充满铸型，获得轮廓清晰、形状准确的铸件的能力。 B影响合金充型能力的因素： （1）铸型填充条件 a. 铸型材料； b. 铸型温度； c. 铸型中的气体 （2）浇注条件 a. 浇注温度（T） T 越高（有界限），充型能力越好。 b. 充型压力 流动方向上所受压力越大， 充型能力越好。 （3）铸件结构
结构越复杂，充型越困难。 三.掌握合金收缩经历的三个阶段及其铸造缺陷的产生。 A合金的收缩：合金从浇注、凝固、冷却到室温，体积 和尺寸缩小的现象。 B合金收缩的三个阶段： （1）液态收缩 合金从 T浇注→ T凝固开始 间的收缩。 （2）凝固收缩 合金从 T凝固开始→T凝固终止 间的收缩。 液态收缩和凝固收缩是形成铸件缩孔和缩松缺陷的基本原因。 （3）固态收缩（易产生铸造应力、变形、裂纹等。） 合金从 T凝固终止→T室 间的收缩。 四.了解形成铸造缺陷（缩孔，缩松）的主要原因及其防止措施。 A产生缩孔和缩松的主要原因：液态收缩 和 凝固收缩 导致。 B缩孔形成原因：收缩得不到及时补充； 缩松形成原因：糊状凝固，被树枝晶体分隔区域难以实现补缩。 C缩孔与缩松的预防： （1）定向凝固，控制铸件的凝固顺序； （2）合理确定铸件的浇注工艺 五.掌握铸件产生变形和裂纹的根本原因。 铸件产生变形和裂纹的根本原因：铸造内应力（残余内应力） 六.掌握预防热应力的基本途径。 预防热应力的基本途径：缩小铸件各部分的温差，使其均匀冷却。借助于冷铁使铸件实现同时凝固。
第一章铸造 1.铸造：将液态金属在重力或外力作用下充填到型腔中，待其凝固冷却后，获得所需形状和尺寸的毛坯或零件的方法。 2.充型：溶化合金填充铸型的过程。 3.充型能力：液态合金充满型腔，形成轮廓清晰、形状和尺寸符合要求的优质铸件的能力。 4.充型能力的影响因素： 金属液本身的流动能力（合金流动性） 浇注条件：浇注温度、充型压力 铸型条件：铸型蓄热能力、铸型温度、铸型中的气体、铸件结构 流动性是熔融金属的流动能力，是液态金属固有的属性。 5.影响合金流动性的因素： （1）合金种类：与合金的熔点、导热率、合金液的粘度等物理性能有关。 （2）化学成份：纯金属和共晶成分的合金流动性最好； （3）杂质与含气量：杂质增加粘度，流动性下降；含气量少，流动性好。 6.金属的凝固方式： ①逐层凝固方式 ②体积凝固方式或称“糊状凝固方式”。 ③中间凝固方式 7.收缩：液态合金在凝固和冷却过程中，体积和尺寸减小的现象称为合金的收缩。 收缩能使铸件产生缩孔、缩松、裂纹、变形和内应力等缺陷。 8.合金的收缩可分为三个阶段：液态收缩、凝固收缩和固态收缩。 液态收缩和凝固收缩，通常以体积收缩率表示。液态收缩和凝固收缩是铸件产生缩孔、缩松缺陷的基本原因。 合金的固态收缩，通常用线收缩率来表示。固态收缩是铸件产生内应力、裂纹和变形等缺陷的主要原因。 9.影响收缩的因素 （１）化学成分：碳素钢随含碳量增加，凝固收缩增加，而固态收缩略减。 （２）浇注温度：浇注温度愈高，过热度愈大，合金的液态收缩增加。 （３）铸件结构：铸型中的铸件冷却时，因形状和尺寸不同，各部分的冷却速度不同，结果对铸件收缩产生阻碍。 （4）铸型和型芯对铸件的收缩也产生机械阻力 10.缩孔及缩松：铸件凝固结束后常常在某些部位出现孔洞，按照孔洞的大小和分布可分为缩孔和缩松。大而集中的孔洞称为缩孔，细小而分散的孔洞称为缩松。 缩孔的形成：主要出现在金属在恒温或很窄温度范围内结晶，铸件壁呈逐层凝固方式的条件下。 缩松的形成：主要出现在呈糊状凝固方式的合金中或断面较大的铸件壁中，是被树枝状晶体分隔开的液体区难以得到补缩所致。 合金的液态收缩和凝固收缩越大，浇注温度越高，铸件的壁越厚，缩孔的容积就越大。 缩松大多分布在铸件中心轴线处、热节处、冒口根部、内浇口附近或缩孔下方。
名词解释 1溶质平衡分配系数;特定温度T*下固相合金成分浓度C*S与液相合金成分C*L达到平衡时的比值。 2缩孔：纯金属火共晶合金铸件中最后凝固部位形成的大而集中的孔洞； 缩松:具有宽结晶温度温度范围的合金铸件凝固中形成的细小而分散的缩孔； 3沉淀脱氧：将脱氧元素（脱氧剂）溶解到金属液中以FeO直接进行反应而脱氧，把铁还原的方法。 4均质形核:形核前液相金属或合金中无外来固相质点而从液相自身发生形核的过程，所以也成“自发形核”（实际生产中均质形核是不太可能的）非均质形核:依靠外来质点或型壁界面而提供的衬底进行生核过程，亦称“异质形核”或“非自发形核”。 5.简单加载:是指在加载过程中各应力分量按同一比例增加，应力主轴方向固定不变。 6.冷热裂纹:冷裂纹是指金属经焊接或铸造成形后冷却到较低温度时产生的裂纹，热裂纹是金属冷却到固相线附近的高温区时所产生的开裂现象 7.最小阻力定律:当变形体质点有可能沿不同方向移动时，则物体各质点将沿着阻力最小的方向移动. 填空 1.动力学细化四个内容:铸型振动、超声波振动、液相搅拌、流变铸造 2.铸件宏观凝固组织一般包括表层细晶粒区、中间柱状晶区和内部等轴晶区三个不同的形态的晶区 3.细化铸件宏观凝固组织的措施有合理地控制浇注工艺和冷却条件、孕育处理、动力学细化等三个方面 4.微观偏析的两种主要类型为晶内偏析与晶界偏析，宏观偏析按由凝固断面表面到内部的成分分布，有正常偏析与逆偏析两类 5.铸造过程中的气体主要来源是熔炼过程和浇注过程和铸型 6.我们所学的特殊条件下的凝固包括快速凝固和失重条件下凝固和定向凝固 7.液态金属（合金）凝固的驱动力由过冷度提供，而凝固时的形核方式有：均质形核和非均质形核两种 8.晶体的生长方式有连续生长和台阶方式生长两种 9.凝固过程的偏析可分为：微观偏析和宏观偏析两种 10.液体原子的分布特征为:长程无序，短程有序，即液态金属原子团的结构更类似于固态金属 11.Jakson因子α可以作为固液界面微观结构的判据，凡α<=2的晶体，其生长界面为粗糙，凡α>5的晶体，其生长界面为光滑 12.液态金属需要净化的有害元素包括碳氧硫磷 13.塑形成形中的三种摩擦状态分别是干摩擦、流体摩擦、边界摩擦 14.对数应变的特点是具有真实性、可靠性、和可加性 15.就大多数金属而言，其总的趋势是随着温度的升高，塑形增加 16.钢冷挤压时，需要对胚料表面进行磷化、皂化润滑处理 选择题1.塑形变形时，工具表面粗糙度对摩擦系数的影响（A）工件表面的粗糙度对摩擦系数的影响 A大于B等于C小于 2.塑形变形时，不产生硬化的材料叫做（A）A理想塑形材料B理想弹性材料C硬化材料 3.用近似平衡微分方程和近似塑形条件求解塑形成形问题的方法称为（B）A解析法B主应力法C滑移线法 4.韧性金属材料屈服时（A）准则较符合实际的 A密席斯B屈雷斯加C密席斯与屈雷斯加 5.塑形变形之前不产生弹性变形（或者忽略弹性变形）的材料叫做（B）A理想弹性材料B理性刚塑形材料C塑形材料 6.硫元素的存在使碳钢易产生（A）A热脆性B冷脆性C兰脆性 7.应力状态中的（B）应力，能充分发挥材料的塑形A拉应力B压应力C拉应力与压应力 8.平面应变时，其平均正应力σs（B）中间主应力σz.A大于B等于C小于 9.钢材中磷使钢的强度、硬度提高，塑形、韧性（B）.A提高B降低C没有变化 简答题1.简述顺序凝固原则和同时凝固原则的优缺点和适用范围 答：（1）铸件的顺序凝固原则是采取各种措施保证铸件各部分按照距离冒口的远近，由远及近朝着冒口方
《材料成形基础》试卷（A）卷 考试时间：120 分钟考试方式：半开卷学院班级姓名学号 一、填空题（每空0.5分，共20分） 1. 润湿角是衡量界面张力的标志，润湿角?≥90°，表面液体不能润湿固体；2．晶体结晶时，有时会以枝晶生长方式进行，此时固液界面前液体中的温度梯度为负。3．灰铸铁凝固时，其收缩量远小于白口铁或钢，其原因在于碳的石墨化膨胀作用。 4. 孕育和变质处理是控制金属（或合金）铸态组织的主要方法，两者的主要区别在于孕育主要影响生核过程，而变质则主要改变晶体生长方式。 5．液态金属成形过程中在固相线附近产生的裂纹称为热裂纹，而在室温附近产生的裂纹称为冷裂纹。 6．铸造合金从浇注温度冷却到室温一般要经历液态收缩、固态收缩和凝固收缩三个收缩阶段。 7．焊缝中的宏观偏析可分为层状偏析和区域偏析。 8．液态金属成形过程中在附近产生的裂纹称为热裂纹，而在附近产生的裂纹成为冷裂纹。 9．铸件凝固方式有逐层凝固、体积凝固、中间凝固，其中逐层凝固方式容易产生集中性缩孔，一般采用同时凝固原则可以消除；体积凝固方式易产生分散性缩松，采用顺序凝固原则可以消除此缺陷。 10．金属塑性加工就是在外力作用下使金属产生塑性变形加工方法。
1.12．塑性变形时，由于外力所作的功转化为热能，从而使物体的温度升高的现象称为 温度效应。 2.13．在完全不产生回复和再结晶温度以下进行的塑性变形称为冷变形。 14．多晶体塑性变形时，除了晶内的滑移和产生，还包括晶界的滑动和转动。 3.15．单位面积上的内力称为应力。 4.16．物体在变形时，如果只在一个平面内产生变形，在这个平面称为塑性流平面。17．细晶超塑性时要求其组织超细化、等轴化和稳定化。18．轧制时，变形区可以分为后滑区、中性区和前滑区三个区域。19．棒材挤压变形时，其变形过程分为填充和挤压两个阶段。20．冲裁件的切断面由圆角带、光亮带、断裂带三个部分组成。 二、判断题（在括号内打“√”或“×”，每小题0.5分，共10分）1．酸性渣一般称为长渣，碱性渣一般称为短渣，前者不适宜仰焊，后者可适用于全位置焊。(√ ) 2．低合金高强度钢焊接时，通常的焊接工艺为：采取预热、后热处理，大的线能量。( x ) 3．电弧电压增加，焊缝含氮量增加；焊接电流增加，焊缝含氮量减少。(√ ) 4．电弧电压增加时，熔池的最大深度增大；焊接电流增加，熔池的最大宽度增大。( x ) 5．在非均质生核中，外来固相凹面衬底的生核能力比凸面衬底弱。( x ) 6．液态金属导热系数越小，其相应的充型能力就越好；与此相同，铸型的导热系数越小，越有利于液态金属的充型。(√ ) 7.在K0<1的合金中，由于逆偏析，使得合金铸件表层范围内溶质的浓度分布由外向内逐渐降低。(√ ) 8. 粘度反映了原子间结合力的强弱，与熔点有共同性，难熔化合物的粘度较高，而熔点较低的共晶成分合金其粘度较熔点较高的非共晶成分合金的低。 (√ ) 9．两边是塑性区的速度间断线在速端图中为两条光滑曲线，并且两曲线的距离即为速度间断线的间断值。(√ )
高分子材料加工成型原理题库 一、填空： 1．聚合物具有一些特有的加工性质，如有良好的可模塑性，可挤压性，可纺性和可延性。 正是这些加工性，正是这些加工性质为聚合物材料提供了适于多种多样加工技术的可能性。 2．熔融指数是评价聚合物材料的可挤压性这一加工性质的一种简单而又实用的方法，而螺旋流动试验是评价聚合物材料的可模塑性这一加工性质的一种简单而又实用的方法。3．在通常的加工条件下，聚合物形变主要由高弹形变和粘性形变所组成。从形变性质来看包括可逆形变和不可逆形变两种成分，只是由于加工条件不同而存在着两种成分的相对差异。 4．PS、PP、PVC、PC、HDPE、PMMA和PA分别是聚合物聚苯乙烯、聚丙烯、聚氯乙烯、聚碳酸酯、高密度聚乙烯、聚甲基丙烯酸甲酯和聚酰胺的缩写。 5．聚合物的粘弹性行为与加工温度T有密切关系，当T>Tf时，主要发生粘性形变，也有弹性效应，当Tg
相关主题
文本预览
