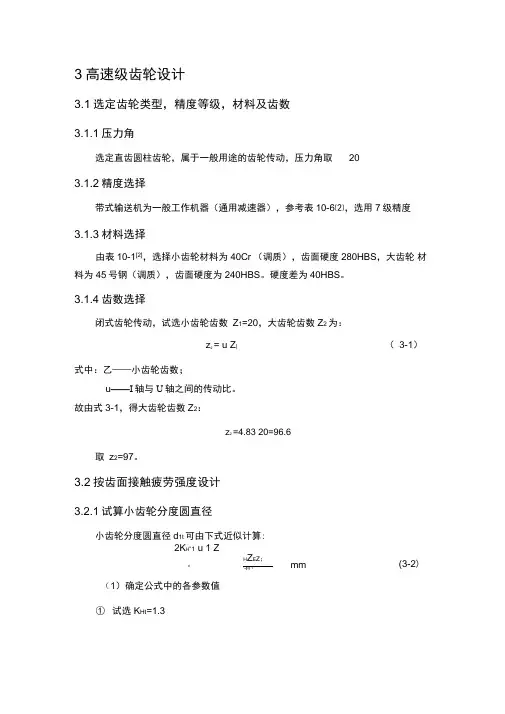

3 高速级齿轮设计
3.1 选定齿轮类型，精度等级，材料及齿数
3.1.1 压力角
选定直齿圆柱齿轮，属于一般用途的齿轮传动，压力角取20°。
3.1.2 精度选择
带式输送机为一般工作机器（通用减速器），参考表10-6[2]，选用7级精度。
3.1.3 材料选择
由表10-1[2]，选择小齿轮材料为40Cr （调质），齿面硬度280HBS ，大齿轮材料为45号钢（调质），齿面硬度为240HBS 。硬度差为40HBS 。
3.1.4 齿数选择
闭式齿轮传动，试选小齿轮齿数z 1=20，大齿轮齿数z 2为：
21=z u z ? （3-1）
式中：z 1 ——小齿轮齿数；
u ——Ⅰ轴与Ⅱ轴之间的传动比。 故由式3-1，得大齿轮齿数z 2：
2=4.8320=96.6z ?
取z 2=97。
3.2按齿面接触疲劳强度设计
3.2.1 试算小齿轮分度圆直径
小齿轮分度圆直径d 1t 可由下式近似计算：
[]
2
131 21 Ht H E d H K T Z Z Z u d m u m ε
φσ??
+=?? ? ???
（3-2） （1）确定公式中的各参数值 ①试选K Ht =1.3。
②小齿轮传递的转矩T 1为：
6
19.5510 I
I
P T N mm n =?? （3-3） 式中：P Ⅰ ——Ⅰ轴的输入功率，单位：kW ；
n Ⅰ ——Ⅰ轴的转速，单位：r/min 。 故由式3-3，得小齿轮传递的转矩T 1：
6
411
9.5510 2.38110T P
N mm N mm n =??=?? ③因为小齿轮相对支承非对称布置，所以由表10-7[2]，可查得齿宽系数Φd =1。 ④由图10-20[2]，可查得区域系数Z H =2.5。
⑤由表10-5[2]，可查得材料的弹性影响系数Z E =189.8MPa 1/2。 ⑥接触疲劳强度用重合度系数Z ?为：
3
4α
εε-=
Z （3-4） 式中：?α——端面重合度，按下式计算：
11*
122*
21122cos arccos[]2cos arccos[]2(tan tan )(tan tan )
2a a a a
a a z z h z z h z z αα
αα
αααααεπ
=+=+-+-=
（3-5）
式中：z 1 ——小齿轮齿数；
z 2 ——大齿轮齿数； h a * ——齿顶高系数； α ——压力角，单位：°。
故由式3-4、3-5，得接触疲劳强度用重合度系数Z ?：
()()
12
20cos 20arccos 31.32
202197cos 20arccos 22.97
972120tan 31.32tan 2097tan 22.97tan 20 1.703
24 1.703
0.8753
o
a o
a Z αεααεπ
??==??+?????==??+???
?-+?-=
=-=
=
⑦计算接触疲劳许用应力[σH ]。
由图10-25d [1]，可查得小齿轮和大齿轮的接触疲劳极限分别为：
MPa
MPa
H H 5506002lim 1lim ==σσ
齿轮循环应力次数N 为：
60h N njL = （3-6）
式中：n ——Ⅰ轴的转速，单位：r/min ；
j ——齿轮转过一圈的应力变化次数，因为电机单向转动，所以j =1； L h ——齿轮工作时间，设工作制度为二班制，一天按照8小时为一班，
题目要求使用期限为10年，每年按300天工作时间计算， 则281030048000h L =???=，单位：h 。
故由式3-6，得齿轮循环应力次数N ：
919
8
609601 2.7648102.764810104.85
228300105.7N N =??????=??==?
齿轮接触疲劳许用应力[σH ]为：
lim
[] HN H H K MPa S
σσ=
（3-7） 式中：K HN ——齿轮接触疲劳寿命系数，由图10-23[2]，可查得K HN1=0.90，K HN2=0.95。
S ——安全系数，这里取S =1。
σHlim ——齿轮接触疲劳极限，单位：MPa 。 故由式3-7，得两齿轮的接触疲劳许用应力[σH ]：
[][]120.90600
5401
0.95550
522.51
H H MPa MPa αα?=
=?=
=
取[σH ]1和[σH ]2中较小者作为该处轮副的接触疲劳许用应力，即：
[σH ]=[σH ]2=522.5MPa
（2）由式3-2，近似得小齿轮分度圆直径d 1t ：
[]122
32136.103Ht H E d H K T Z Z d Z u u mm
ε
φσ??+??
? ??=?
≥ 3.2.2 调整小齿轮分度圆直径
（1）计算实际载荷系数K H 前的数据准备 ①圆周速度v 为：
1 /601000
I
d n v m s π=
? （3-8）
式中：d 1 ——小齿轮分度圆直径，这里为d 1t ，单位：mm ；
n Ⅰ ——Ⅰ轴的转速，单位：r/min 。 故由式3-8，得圆周速度v ：
36.103960
/ 1.814/601000
v m s m s π??=
=?
②齿宽b 为：
d b d mm φ= （3-9）
式中：d ——齿轮分度圆直径，这里为d 1t ，单位：mm ；
Φd ——齿宽系数。 故由式3-9，得小齿轮齿宽b 1t ：
1136.10336.103t b mm mm =?=
（2）实际载荷系数K H 为：
H A V H H K K K K K βα=??? （3-10）
式中：K A ——使用系数，由表10-2，可查得K A =1；
K v ——动载系数，根据v =1.814m/s ，7级精度，由图10-8[2]，可查得K v =1.08； K H β ——齿向载荷分配系数，根据7级精度、小齿轮相对支承非对称布置，由
表10-4[2]，用插值法可查得K H β=1.416。
K H α ——齿间载荷分配系数，可由下式计算齿轮圆周力F t1和1
A t K F b
，再结合
表10-3[2]可查得K H α：
1
11
2 t T F N d =
（3-11） 式中：T 1 ——小齿轮传递的转矩，单位：N·mm ；
d 1t ——小齿轮分度圆直径，单位：mm ；
b ——齿轮齿宽，这里为小齿轮齿宽b 1t ，单位：mm 。 故由式3-11，得齿轮圆周力F t1：
1
11
21319t T F N N d =
= 根据
111319
/36.534/100/36.103
A t K F N mm N mm N mm b ?==<，由表10-3[2]，可查得齿间载荷系数K H α=1.2。
故由式3-10，得实际载荷系数K H ：
1 1.08 1.
2 1.416 1.835H A V H H K K K K K αβ==???=
（3）按实际载荷系数K H 求出分度圆直径与模数 分度圆直径d 1t ’为：
113
H
t t Ht
d K d K =’ （3-12） 式中：d 1t ——近似得出的小齿轮分度圆直径，单位：mm ；
K H ——计算所得的实际载荷系数； K Ht ——假设的实际载荷系数。 故由式3-12，得分度圆直径d 1t ’：
3
1 1.835
36.10340.51.3
t d mm '=?= 齿轮模数m 为：
d
m mm z
=
（3-13） 式中：d ——齿轮分度圆直径，这里为按实际载荷系数K H 求出的d 1t ’，单位：mm ；
z ——齿轮齿数，这里为小齿轮模数z 1。 故由式3-13，得齿轮模数m t ：
40.5
2.02520
t m mm =
= 3.3 按齿根弯曲疲劳强度设计
3.3.1 试算小齿轮模数
小齿轮模数m ’可由下式近似算出：
’13
21
2[]Ft Fa sa d F K TY Y z m Y ε
φσ??
≥
? ???
（3-14） （1）确定公式中的各参数值 ①试选K Ht =1.3。
②弯曲疲劳强度用重合系数Y ?为：
α
εε75
.025.0+
=Y （3-15）
式中：?α ——端面重合度，按照4.2.1（1）⑥中计算所得?α =1.703。 故由式3-15，得弯曲疲劳强度用重合系数Y ?：
0.75
0.250.691.703
Y ε=+
= ③计算下式：
]
[F sa
Fa Y Y σ （3-16）
式中：Y Fα ——齿形系数，由图10-17[2]，可查得Y Fα1=2.85，Y Fα2=2.2。
Y s α ——应力修正系数，由图10-18[2]，可查得Y s α1=1.55，Y s α2=2.2。 [σF ] ——弯曲疲劳许用应力，可由下式计算得出：
lim
[] N K MPa S
σσ=
（3-17） 式中：K N ——弯曲疲劳寿命系数，由图10-22[2]，可查得K FN1=0.85，K FN2=0.88。
S ——弯曲疲劳安全系数，这里取S =1.4；
σlim ——齿根弯曲疲劳极限，由图10-24c [2]，可查得 σFlim1=500MPa ，σFlim2=380MPa 。 故由式3-17，得弯曲疲劳许用应力[σF ] ：
[][]12
0.85500
303.571.4
0.88380238.861.4
F F MPa MPa MPa MPa
αα?==?==
故由式3-16，得：
[][]11
1
22
2
2.85 1.55
0.0144
303.57
2.2 2.20.0166238.86
Fa sa F Fa sa F Y Y Y Y αα?=
=?==
因为大齿轮的
]
[F sa
Fa Y Y σ大于小齿轮，所以取 22
2
0.0166[][]Fa sa Fa sa F F Y Y Y Y σσ== （2）由式3-14，近似得小齿轮模数m ’：
13
21
2 1.21[]Ft Fa sa d F K TY Y Y m mm mm z ε
φσ??
'≥
?= ???
3.3.2 调整齿轮模数
（1）计算实际载荷系数K F 前的数据准备 ①圆周速度v 为：
/601000
I
dn v m s π=
? （3-18）
式中：n Ⅰ ——Ⅰ轴的转速，单位：r/min ；
d ——齿轮分度圆直径，这里为小齿轮，可由式3-13得：
1.212024.2d mm mm =?=
故由式3-18，得圆周速度v ：
24.2960
1.27/601000
v m s π??=
=?
②齿宽b 1t ’可由式3-9得：
1124.224.2t b mm mm '=?=
③计算宽高比1
t b h
’
全齿高h 为：
*
*(2) a h h c m mm =+ （3-19）
式中：h a * ——齿顶高系数；
c * ——顶隙系数；
m ——齿轮模数，这里为m ’。 故由式3-19，得全齿高全齿高h ：
(210.25) 1.21 2.7225h mm mm =?+?=
所以宽高比1
t b h
’
为：
124.28.892.7225
t b h '== （2）实际载荷系数K F 为：
F A v F F K K K K K βα=??? （3-20）
式中：K A ——使用系数，由表10-2，可查得K A =1；
K v ——动载系数，根据v =1.27m/s ，7级精度，由图10-8[2]，可查得K v =1.05； K F β ——齿向载荷分配系数，根据7级精度、小齿轮相对支承非对称布置，由
表10-4[2]
，用插值法可查得K H β=1.411，结合18.89t b h
'
=，由图
10-13[2]，
可查得K F β=1.45。
K F α ——齿间载荷分配系数，可由式3-11计算齿轮圆周力F t1和1
1A t t
K F b ’
，再结合
表10-3[2]可查得K F α：
故由式3-11，得小齿轮圆周力F t1：
4
12 2.381101967.824.2
t F N N ??==
根据
1111967.8
/81.3/24.2A t t
K K N mm N mm b ?=='
，由表10-3[2]，可查得齿间载荷
系数K F α=1.2。
故由式3-20，得实际载荷系数K F ：
1 1.05 1.
2 1.45 1.827F K =???=
（3）按实际载荷系数K F 求出齿轮模数m t ’为：
3
Ft
t F
K mm K m m =’’ （3-21） 式中：m ’ ——近似得出的小齿轮模数；
K F ——计算所得的实际载荷系数； K Ft ——假设的实际载荷系数。 故由式3-21，得齿轮模数m t ’：
3
1.827
1.21 1.3551.3
t m mm mm '=?= 对比计算结果，由齿面接触疲劳强度计算的齿轮模数m t 大于由齿根弯曲疲劳强度计算的齿轮模数m t ’，由于齿轮模数的大小主要取决于弯曲疲劳强度所决定的承载能力，而齿面接触疲劳强度所决定的承载能力，仅与齿轮直径有关，可取由齿根弯曲疲劳强度算得的齿轮模数m t ’=1.389mm ，并就近圆整为标准值

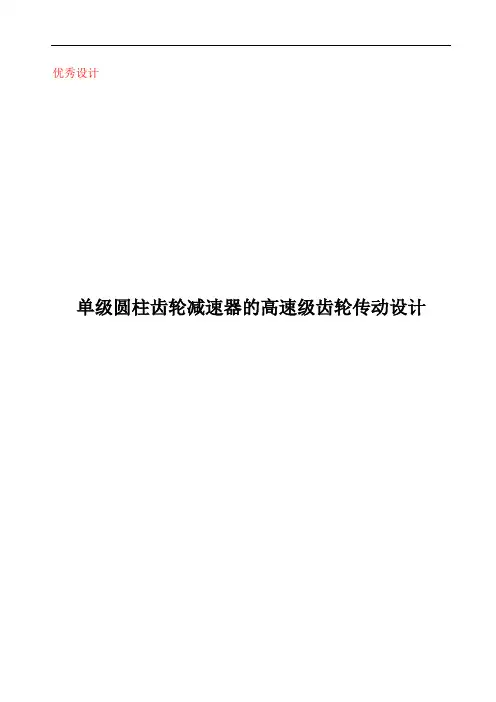

优秀设计 单级圆柱齿轮减速器的高速级齿轮传动设计
